Kohler K-7776 User manual

Installation Guide
Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-7776
117126-2-AB

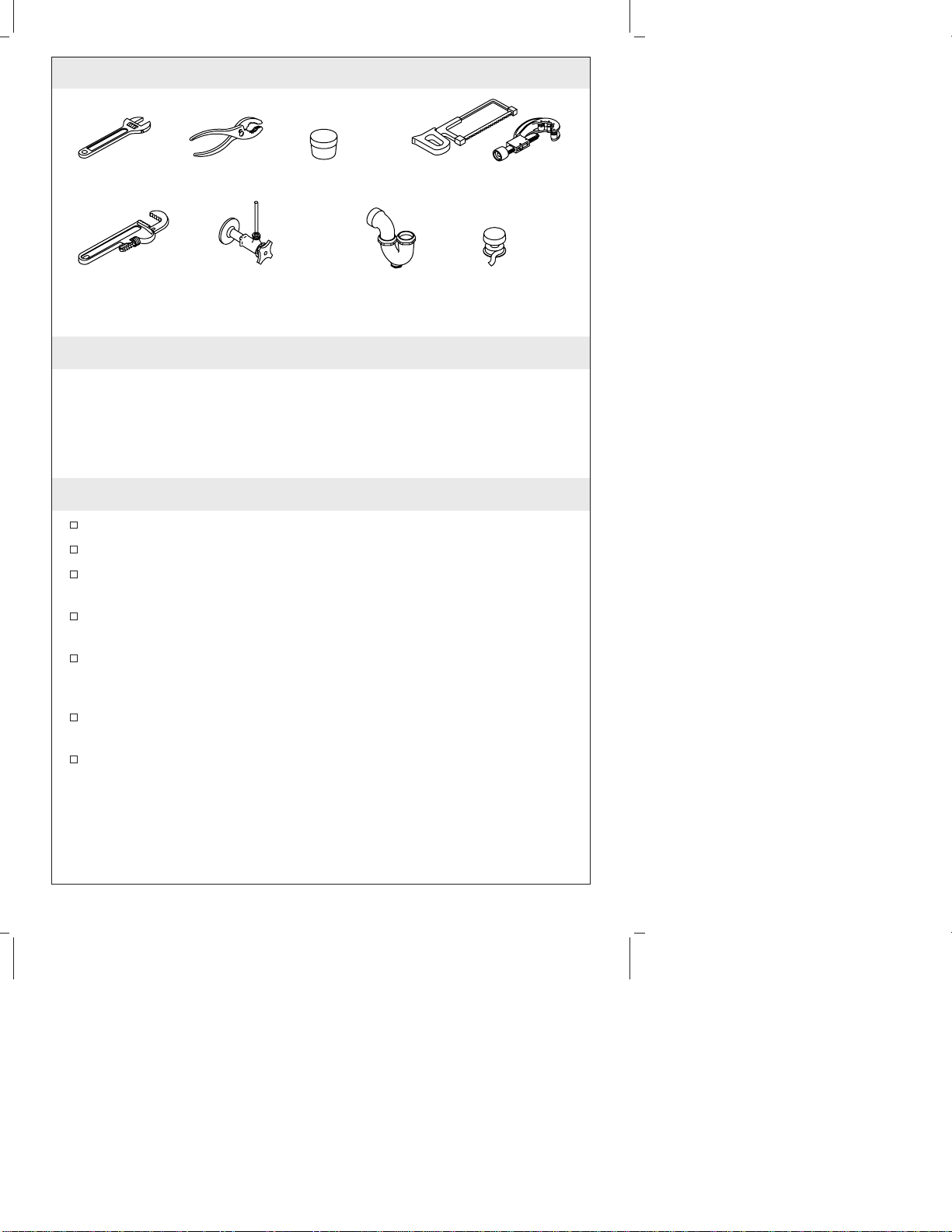

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
The maximum fixture or deck thickness for installation of this
faucet is 1-3/8″(3.5 cm).
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Pliers Plumbers Putty Hacksaw or Tubing Cutter
Thread
Sealant
P-TrapSupply Stop(s)
and Tubing
Pipe Wrench
117126-2-AB 2 Kohler Co.

1. Faucet Installation
CAUTION: Risk of product damage. To prevent scratching, do
not allow the retaining collar to slide up on the spout neck
during installation.
Remove the retaining collar and spout from the shank.
Remove the escutcheon.
Thread the bottom nut down tightly against the washer and
sleeve.
Loosely thread the top nut down to rest against the bottom nut.
Slide the top washer down.
Insert the shank from the bottom of the sink.
Slide the escutcheon over the shank.
Thread down until hand tight.
Tighten the nut and washer to secure the shank to the sink.
Attach the spout to the shank.
Thread down and tighten the retaining collar.
Slide the top washer on the shank up to the underside of the
deck or fixture.
Thread the top nut up against the washer until tight.
Bottom
Washer Bottom
Nut
Top
Washer
Retaining
Collar
Bottom
Washer Top Nut
Sleeve
Supply Tee
Bottom Nut Top Washer
Shank
Escutcheon
Spout
Spout
Top Washer
Supply Tee Sleeve
Top Nut
Top Nut
Escutcheon
Shank
Kohler Co. 3 117126-2-AB

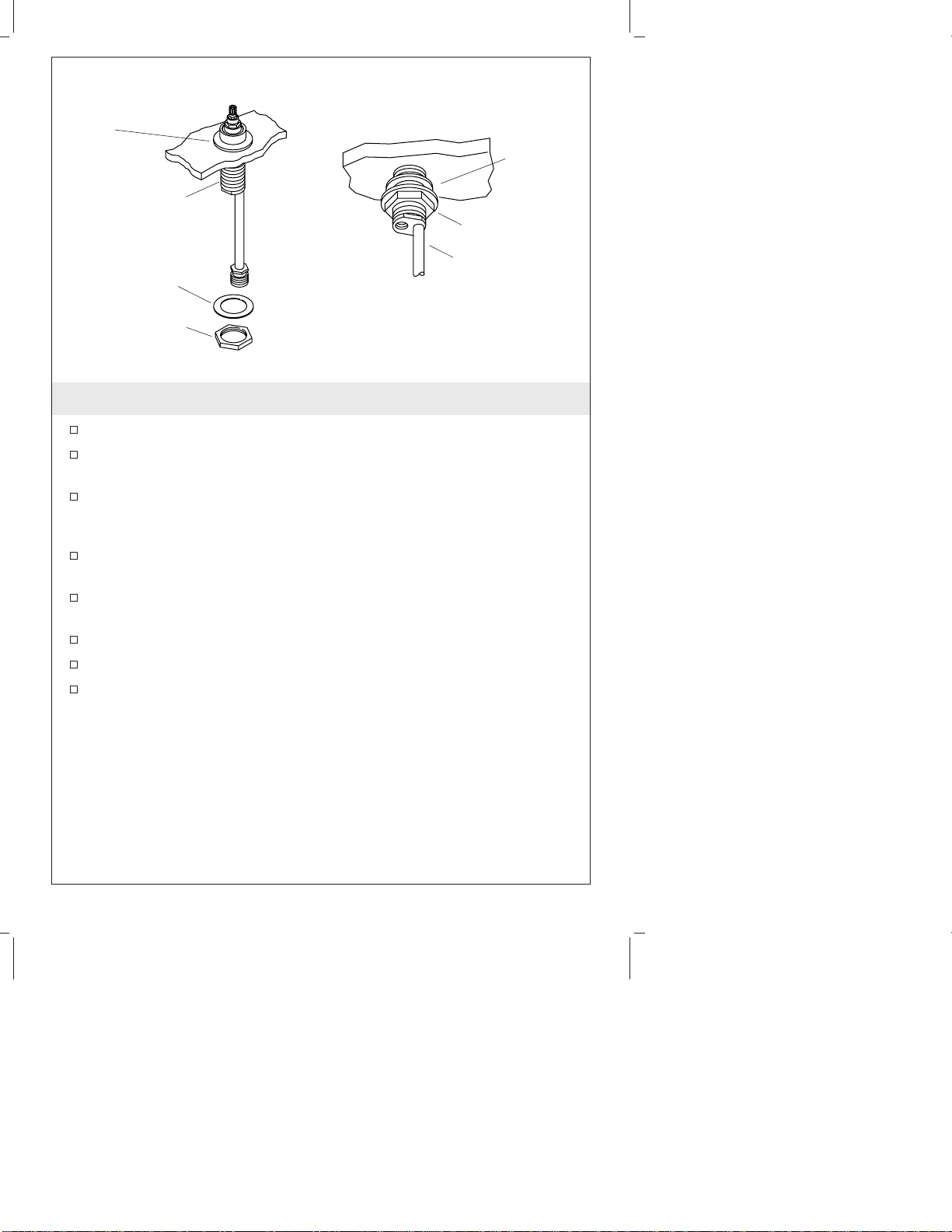

2. Valve Body Installation
Remove the nut and washer from the valve bodies.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheon according to the manufacturer’s instructions.
Insert each valve body through the holes in the fixture or deck.
Be sure that the valve marked COLD is set on the right-hand
hole.
Align the valve bodies so that the copper tubing faces the
outside.
Slide the washer up to the underside of the deck or fixture for
each valve body.
Secure the valve bodies with the nut.
Remove any excess putty or sealant.
Install the handles according to the directions packed with the
handles.
Apply plumbers
putty to the
escutcheon.
Washer
Nut
Valve Body
Washer
Nut
Copper
Supply Tube
117126-2-AB 4 Kohler Co.

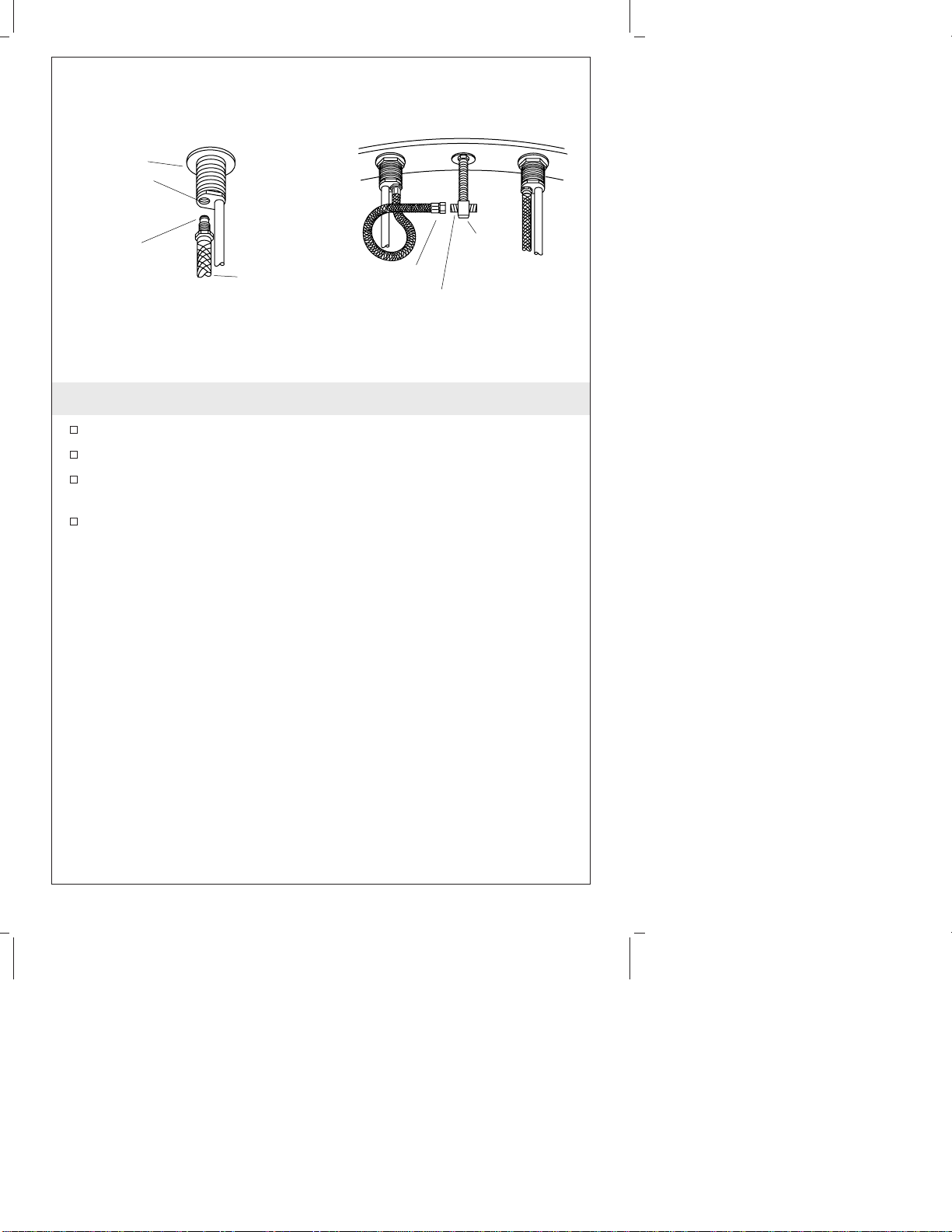

3. Flex Hose Installation
Thread the hose to the valve body outlets.
Wrench tighten the valve body outlets. Do not overtighten.
Connect the flexible hoses to the tee inlets. Do not use thread
sealant.
Loop the hoses (as shown) to avoid kinking.
End Body
End Body
Outlet
Apply
thread
sealant.
Hose
Tee
Apply thread
sealant.
Hose
Kohler Co. 5 117126-2-AB

4. Supply Installation
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
Connect the supply hoses to the faucet inlets and supply stops.
Left is hot, right is cold.
Tighten all connections.
5. Installation Checkout
Ensure that both faucet handles are turned off. Hot is clockwise
close and cold is counterclockwise close.
Remove the aerator from the spout by turning it
counterclockwise.
Turn on the hot and cold faucet handles.
Run the water for about one minute to remove any debris.
Turn off the hot and cold faucet handles.
Reinstall the aerator by turning it clockwise until hand tight.
Compression
Union
Nut
Hot
Cold
Aerator
117126-2-AB 6 Kohler Co.

Guide d’installation
Robinets d’évier de cuisine

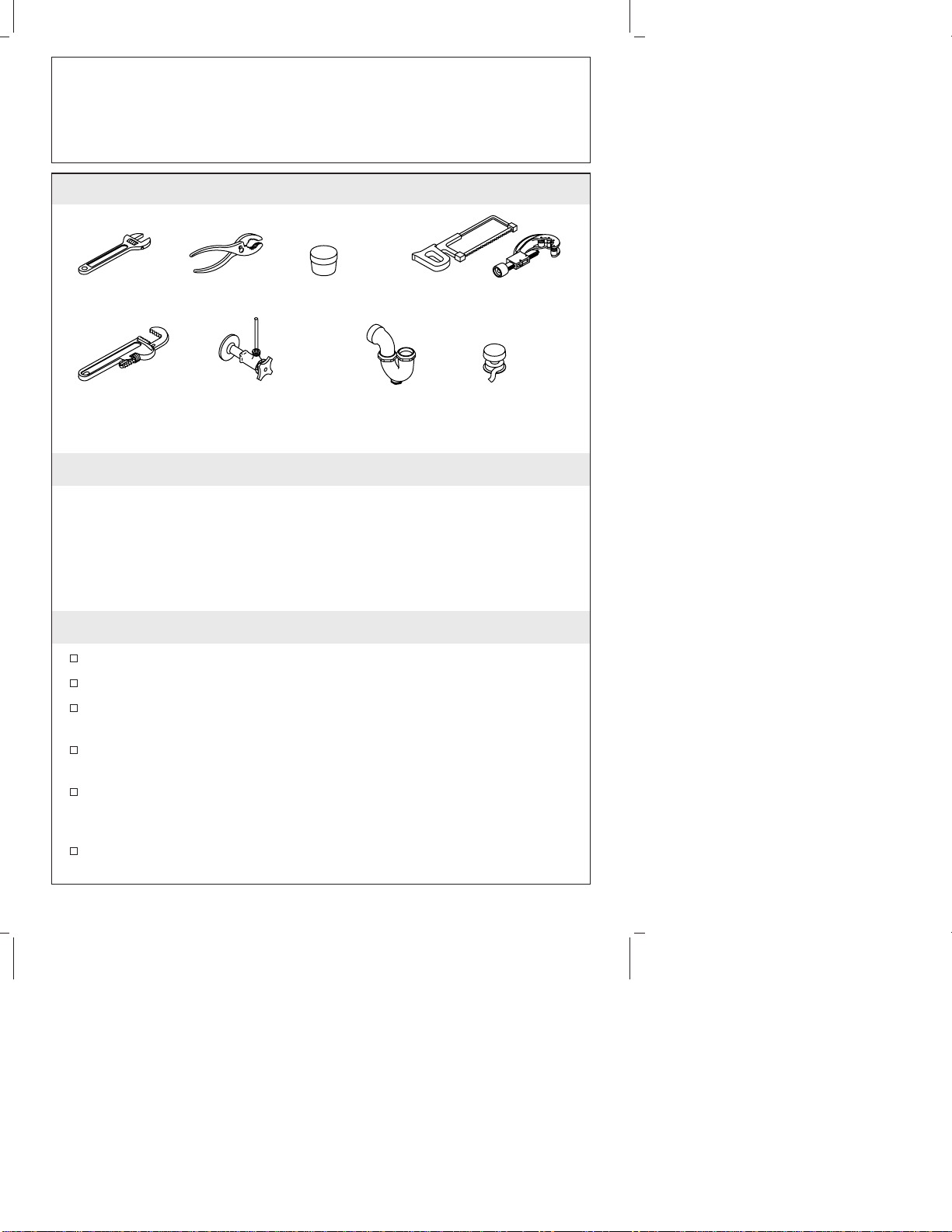

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
L’épaisseur maximale de l’appareil ou du comptoir pour
l’installation est de 1-3/8″(3,5 cm).
Siphon en P
Clé à
tubes
Clé à
molette Scie à métaux
ou coupe tube
Joint d'étanchéité
pour filetage
Mastic de
plomberie
Robinets d'arrêt
et tuyauterie
Pinces
Kohler Co. Français-1 117126-2-AB

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
117126-2-AB Français-2 Kohler Co.

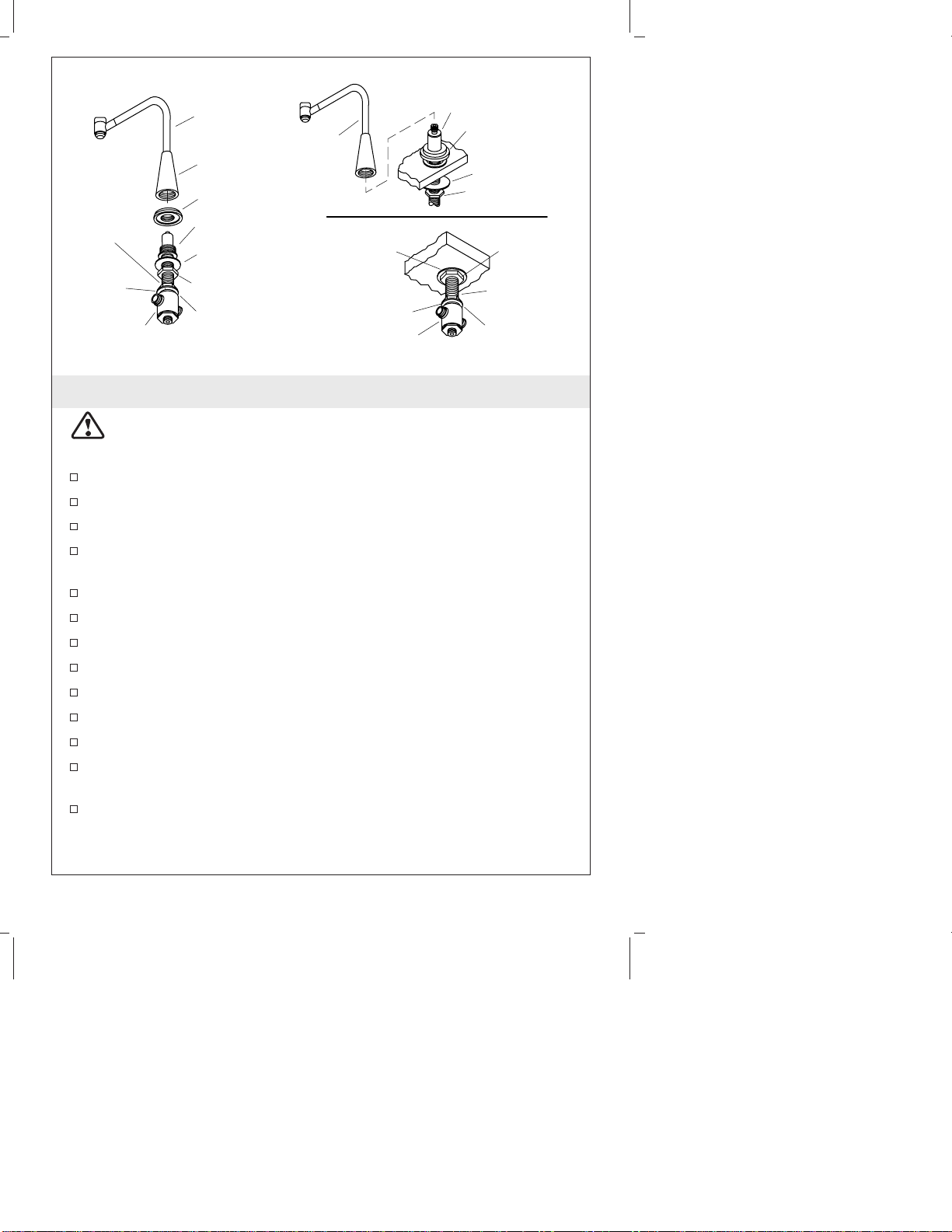

1. Installation du tuyau flexible
ATTENTION : Risque d’endommagement du produit. Pour
éviter les rayures, ne pas permettre au collier de rétention de
glisser vers le haut sur le cou du bec durant l’installation.
Retirer le collier de rétention et le bec du manche.
Retirer l’applique.
Visser l’écrou inférieur à fond contre la rondelle et le manchon.
Visser légèrement l’écrou supérieur de manière à ce qu’il soit
contre l’écrou inférieur.
Glisser la rondelle supérieure vers le bas.
Insérer le manche de la base de l’évier.
Glisser l’applique sur le manche.
Visser jusqu’au serrage à la main.
Serrer l’écrou et la rondelle pour sécuriser le manche sur l’évier.
Attacher le bec sur le manche.
Visser et serrer le collier de rétention.
Glisser la rondelle supérieure du manche au dessous du comptoir
ou appareil.
Visser l’écrou supérieur contre la rondelle jusqu’au serrage.
Rondelle
inférieure
Écrou
inférieur
Rondelle
supérieure
Collier de
retenue
Rondelle
inférieure Écrou supérieur
Manchon
T d'alimentation
Écrou inférieur Manche
Applique
Bec
Bec
T d'alimentation Manchon
Écrou supérieur
Applique
Manche
Rondelle
supérieure
Rondelle
supérieure Écrou
supérieur
Kohler Co. Français-3 117126-2-AB

2. Installer le corps de valve
Retirer l’écrou et la rondelle des corps de valve.
Appliquer du mastic de plombier ou un joint semblable sous
l’applique selon les instructions du fabricant du mastic.
Insérer chaque corps de valve à travers les orifices de l’appareil
ou du comptoir. S’assurer que la valve marquée ″COLD″soit
dans l’orifice droit.
Aligner les corps de valve de manière à orienter la tuyauterie en
cuivre vers l’extérieur.
Glisser la rondelle vers le haut de la base du comptoir ou
appareil de chaque corps de valve.
Sécuriser les corps de valve avec l’écrou.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Installer les poignées suivant les instructions emballées avec les
poignées.
Appliquer du
mastic de plombier
sur l'applique.
Rondelle
Écrou
Corps de la valve
Rondelle
Écrou
Tuyau
d'alimentation en
cuivre
117126-2-AB Français-4 Kohler Co.

3. Installer le tuyau flexible
Visser le tuyau sur les sorties de corps de valve.
Serrer à la clé les sorties du corps de valve. Ne pas trop serrer.
Connecter les tuyaux flexibles aux entrées du T. Ne pas utiliser de
mastic pour filetage.
Boucler les tuyaux (tel qu’illustré) pour éviter les noeuds.
Extrémité
du corps
Sortie de corps
de robinet
Appliquer un
ruban d'échantéité
pour filetage.
Tuyau
T
Appliquer un
ruban
d'échantéité
Tuyau
Kohler Co. Français-5 117126-2-AB

4. Installer l’alimentation
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
Raccorder les tuyaux d’alimentation aux entrées de robinet et
arrêts d’alimentation. Gauche est chaud, droite est froid.
Serrer toutes les connexions.
5. Vérification de l’installation
S’assurer de fermer les deux poignées de robinet. Le chaud est à
droite et froid est vers la gauche.
Retirer l’ensemble de l’aérateur du bec en le pivotant vers la
gauche.
Ouvrir les poignées des robinets d’eau chaude et froide.
Faire couler l’eau pendant environ une minute pour chasser tout
débris.
Ouvrir les poignées des robinets d’eau chaude et froide.
Réinstaller l’aérateur en le pivotant vers la droite jusqu’au
serrage.
Compression
Écrou
Chaud
Froid
Raccord
d'union
Aérateur
117126-2-AB Français-6 Kohler Co.

Guía de instalación
Grifería de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
Cinta selladora
de roscas
Masilla de
plomería
Llave
ajustable
Llave de
tubo
Sierra para metales
o cortatubos
Llave/s de paso
del suministro
Pinzas
Sifón en P
Kohler Co. Español-1 117126-2-AB

Antes de comenzar (cont.)
El espesor máximo del aparato sanitario o mostrador para la
instalación de la grifería es de 1-3/8″(3,5 cm).
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
117126-2-AB Español-2 Kohler Co.

1. Instalación de la grifería
PRECAUCIÓN: Riesgo de daños al producto. Para impedir que
la grifería se raye, no permita que el collarín se deslice por el
surtidor durante la instalación.
Retire el collarín de retención y el surtidor del vástago.
Retire el chapetón.
Enrosque la tuerca inferior contra la arandela y la manga hasta
que esté apretada.
Enrosque la tuerca superior sin apretar hasta que se apoye sobre
la tuerca inferior.
Deslice la arandela superior hacia abajo.
Inserte el vástago por la parte inferior del fregadero.
Deslice el chapetón sobre el vástago.
Enrosque con la mano hasta que esté apretado.
Apriete la arandela y la tuerca para fijar el vástago en el
fregadero.
Monte el surtidor en el vástago.
Enrosque el collarín de retención y apriételo.
Deslice la arandela superior por el vástago hasta llegar a la parte
inferior de la cubierta o aparato.
Enrosque la tuerca superior hacia arriba hasta que esté ajustada
contra la arandela.
Arandela
inferior
Tuerca
inferior
Arandela
superior
Collarín de
retención
Arandela
inferior Tuerca superior
Manga
T de suministro
Tuerca inferior Vástago
Chapetón
Surtidor
Surtidor
T de suministro Manga
Tuerca superior
Chapetón
Vástago
Arandela
superior
Arandela
superior Tuerca
superior
Kohler Co. Español-3 117126-2-AB

2. Instale el cuerpo de válvula
Retire la tuerca y la arandela de los cuerpos de válvula.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del chapetón, según las instrucciones del fabricante.
Inserte cada cuerpo de válvula a través de los orificios en el
aparato sanitario o cubierta. Asegúrese de que la válvula marcada
″COLD″(agua fría) esté colocada en el orificio del lado derecho.
Alinee los cuerpos de válvula de manera que el tubo de cobre
esté orientado hacia el exterior.
Deslice la arandela hacia arriba, hasta llegar a la parte inferior de
la cubierta o aparato sanitario en cada cuerpo de válvula.
Fije los cuerpos de válvula con la tuerca.
Elimine el exceso de masilla de plomería o sellador.
Instale las manijas según las instrucciones incluidas con las
mismas.
Aplique masilla
de plomería en el
chapetón.
Arandela
Tuerca
Cuerpo de válvula
Arandela
Tuerca
Tubo de
suministro de
cobre
117126-2-AB Español-4 Kohler Co.

3. Instale las mangueras flexibles
Enrosque la manguera a las salidas del cuerpo de la válvula.
Apriete las salidas del cuerpo de la válvula con una llave. No
apriete demasiado.
Conecte las mangueras flexibles a las entradas de la T. No utilice
cinta selladora de roscas.
Enrolle las mangueras (como se ilustra) para evitar que se
tuerzan.
Cuerpo
Salida del
cuerpo
Aplique cinta
selladora de
roscas.
Manguera
T
Aplique cinta
selladora de
roscas.
Manguera
Kohler Co. Español-5 117126-2-AB

4. Instale los suministros
NOTA: Si el fregadero no está instalado, instálelo en este momento.
Asegúrese de seguir todas las instrucciones incluidas con el
fregadero.
Conecte las mangueras de suministro a las entradas de la grifería
y a las llaves de paso. El lado izquierdo corresponde al agua
caliente, y el derecho, al agua fría.
Apriete todas las conexiones.
5. Verificación de la instalación
Verifique que ambas manijas de la grifería estén cerradas. El agua
caliente se cierra a la derecha y el agua fría se cierra a la
izquierda.
Gire el aireador hacia la izquierda para sacarlo del surtidor.
Abra las manijas del agua fría y caliente.
Haga circular el agua durante un minuto aproximadamente para
eliminar los residuos.
Cierre las manijas del agua fría y caliente.
Vuelva a instalar el aireador girándolo a la derecha hasta que esté
apretado con la mano.
Compresión
Enlace
de unión
Tuerca
Agua caliente
Agua
fría
Aireador
117126-2-AB Español-6 Kohler Co.

117126-2-AB

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
117126-2-AB
