Kohler K-8855 User manual

Installation Guide
Single-Control Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
K-8855
1044533-2-A

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

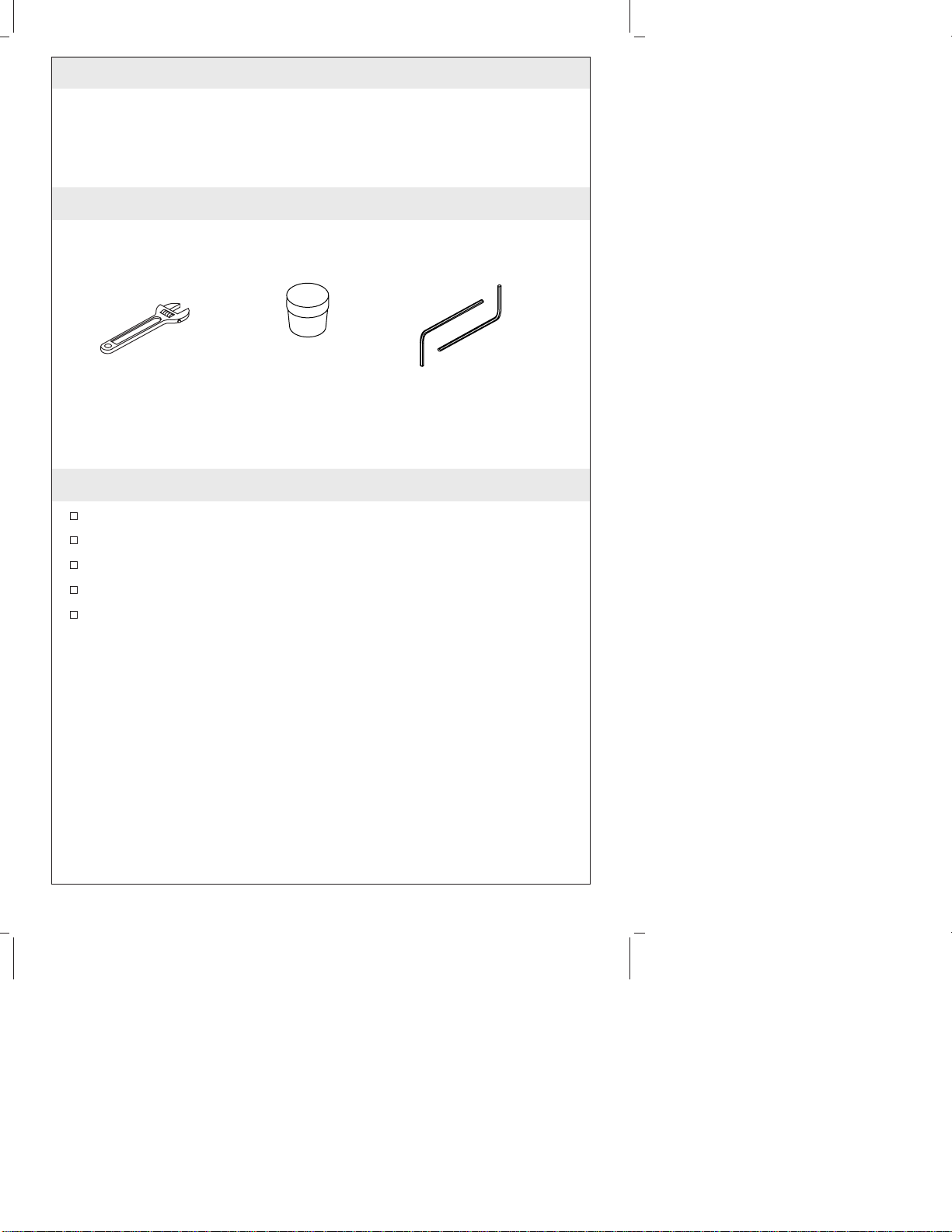

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
If possible, install this faucet before installing the lavatory.
Inspect the supply tubing for damage. Replace as necessary.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Plumbers
Putty 2.5 mm Hex
Wrench
Adjustable
Wrench
1044533-2-A 2 Kohler Co.

1. Faucet Installation
Thread the mounting stud into the hole in the bottom of the
faucet body.
NOTE: This faucet can be installed using either the rubber washer
(supplied) or plumbers putty.
If installing with rubber washer: Slide the washer over the
supply inlets up to the bottom of the faucet body.
If installing with plumbers putty: Apply the plumbers putty or
other sealant to the underside of the escutcheon according to the
manufacturer’s instructions.
Feed the faucet supply inlets through the lavatory hole and
position the faucet and escutcheon. Slide the bracket and washer
over the stud and tighten the nut securely to the stud.
Nut
Bracket
Lavatory
Mounting Stud Supply Inlet
Rubber Washer
Washer
Apply plumbers putty.
Kohler Co. 3 1044533-2-A

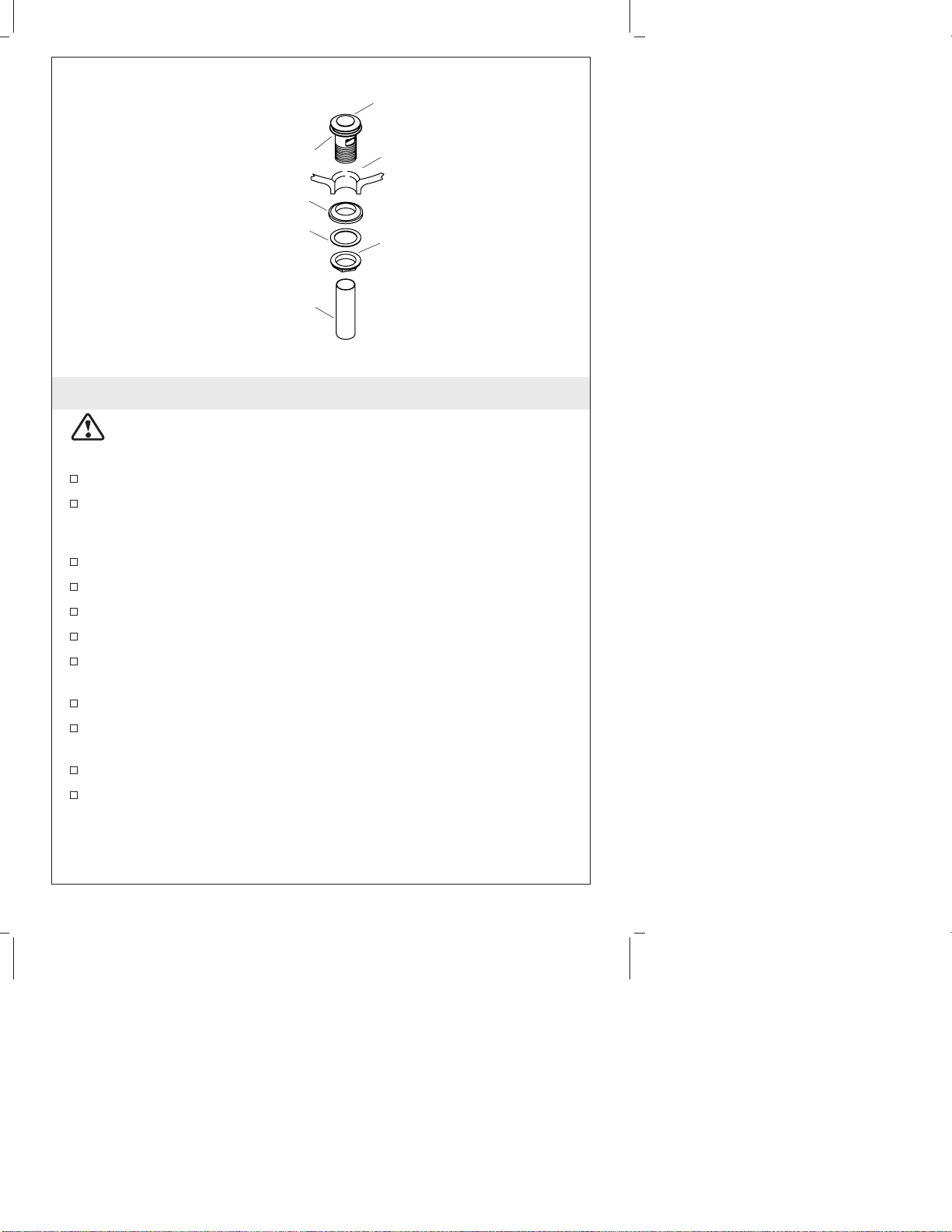

2. Click Drain Installation
CAUTION: Risk of product damage. Never pull on the drain
cap to open the drain. Press and release the drain cap once to
close it. Press and release it again to open it.
Remove the seal from the body.
Apply a 1/2″(1.3 cm) diameter ring of plumbers putty or other
sealant around the underside of the body according to the putty
manufacturer’s instructions.
Insert the body into the fixture drain hole.
Attach the rubber washer (tapered side up) to the body.
Install the flat washer over the threads of the body.
Partially thread the nut onto the body. Do not tighten at this time.
Orient the ″KOHLER″logo as desired. Adjustment is not possible
after final assembly.
Wrench-tighten the nut.
Apply sealant tape to the top of the tailpiece threads before
screwing it into the body.
Connect the tailpiece to the body.
Remove any excess putty or sealant.
Rubber Washer
Lavatory
Tailpiece
Nut
Body
Flat Washer
Apply plumbers
putty.
1044533-2-A 4 Kohler Co.

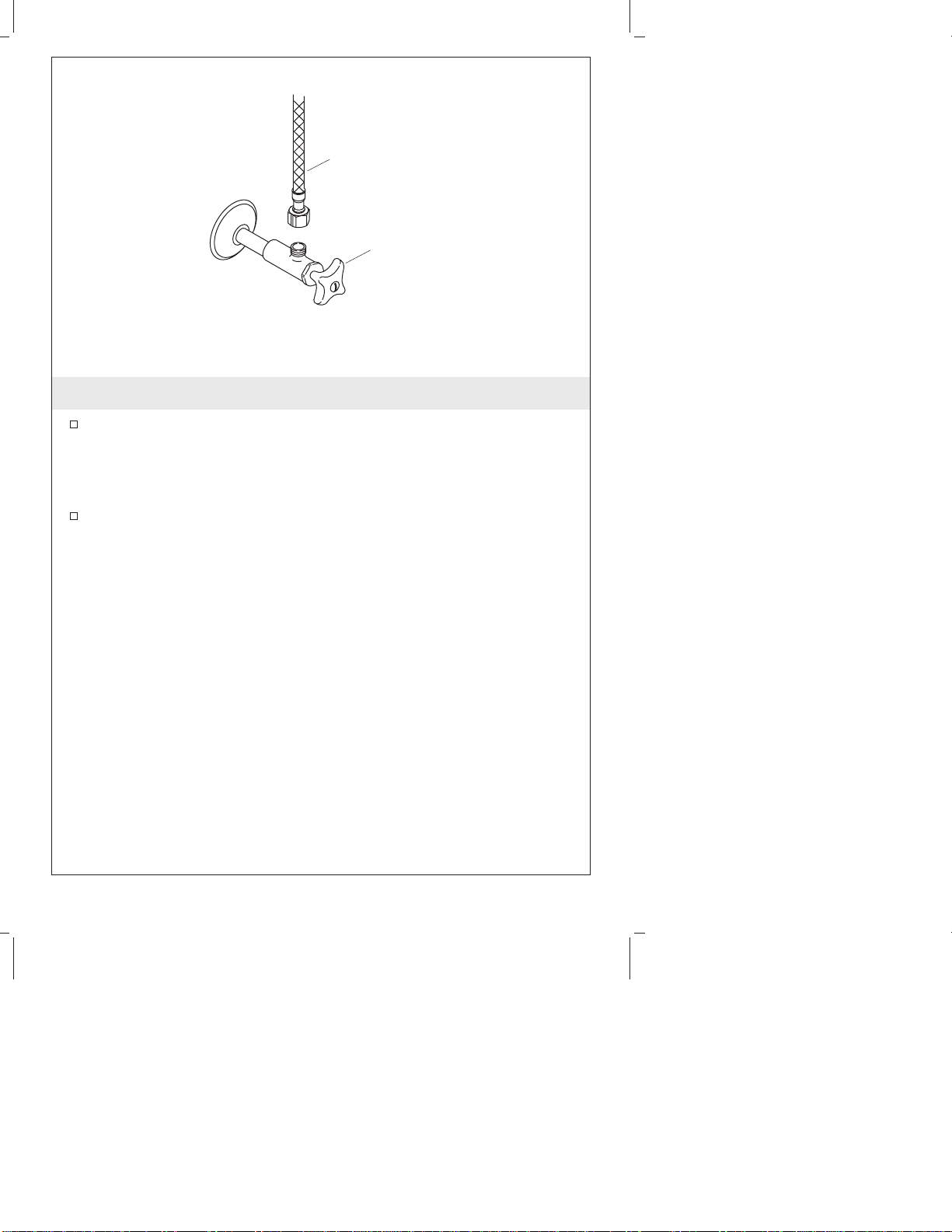

3. Supply Connections
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
NOTE: Connect the supply hose marked with a blue dot to the cold
supply.
Connect the supply hoses to the supply stops. (Left is hot - right
is cold.)
Supply
Stop
Supply
Hose
Kohler Co. 5 1044533-2-A

4. Installation Checkout
Connect the drain tailpiece into the trap.
Ensure that all connections are tight.
Open the drain.
Turn on the main water supply and check for leaks.
Remove the faucet aerator.
Turn the faucet to the cold side and open the faucet. Run the
water for one minute to remove any debris. With the water
running, rotate the faucet to the hot side. Again run the water for
one minute.
Turn off the water.
Reinstall the faucet aerator.
Aerator
1044533-2-A 6 Kohler Co.

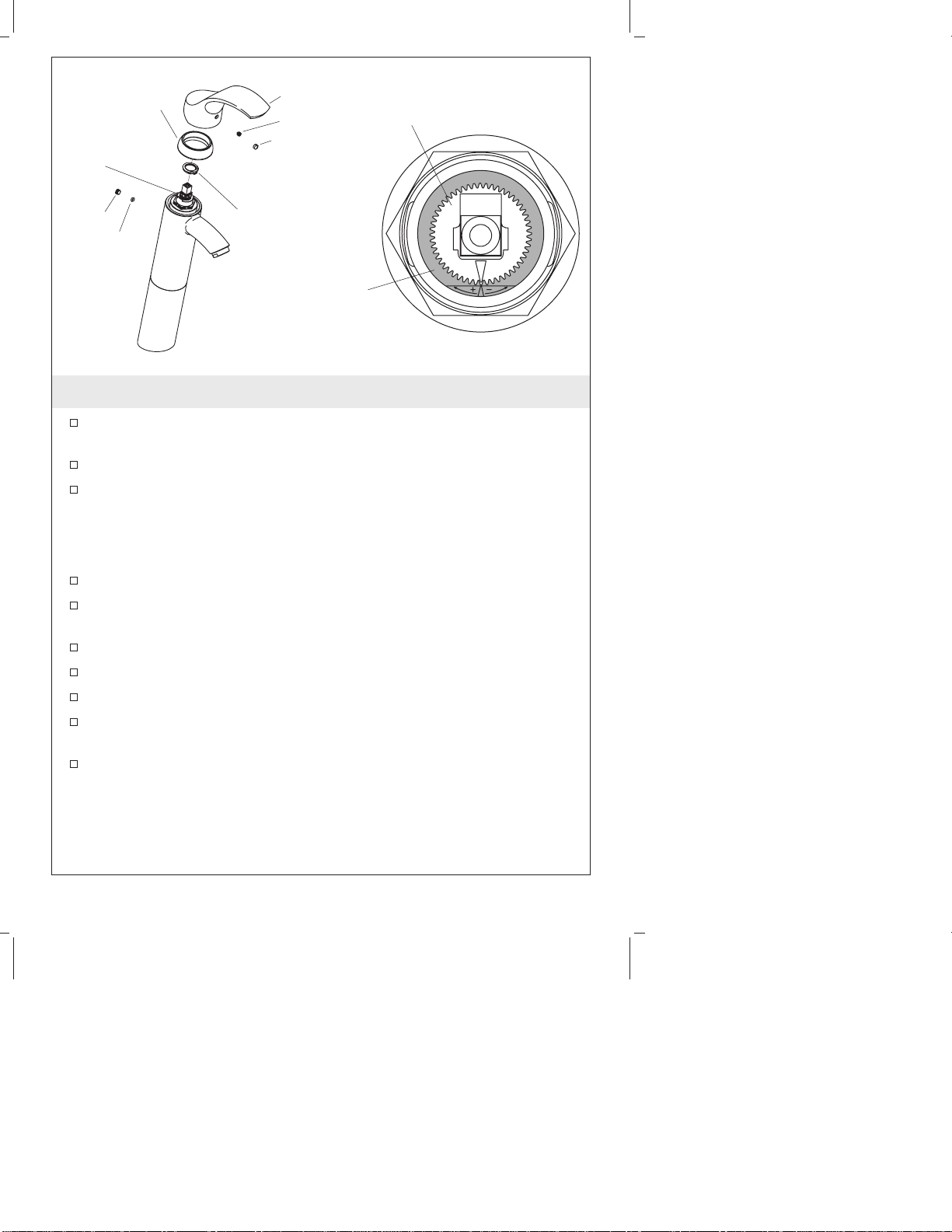

5. Adjust the Maximum Water Temperature
Carefully pry off the plug button using a small flat-bladed
screwdriver.
Loosen the setscrew and remove the handle and bonnet.
Note the position of the outer locking ring relative to the inner
geared-ring.
NOTE: Pry the locking ring up equally at either side in order to
remove it from the valve.
Using a small flat-bladed screwdriver, pry up the locking ring.
Rotate the locking ring clockwise to increase temperature, or
counterclockwise to decrease temperature.
Align the geared teeth and slide the locking ring into position.
Reinstall the bonnet and handle to the faucet body.
Test the setting and make any adjustments as needed.
After all adjustments have been made, use the hex wrench to
tighten the setscrew.
Press the plug button into place.
Setscrew
Plug Button
Handle
Inner Geared
Ring
O-Ring
Bonnet
Plug
Inner Geared
Ring
Locking
Ring
Locking
Ring
Kohler Co. 7 1044533-2-A

Guide d’installation
Robinet mono-contrôle de lavabo
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Si possible, installer ce robinet avant d’installer le lavabo.
Inspecter si la tuyauterie d’alimentation est endommagée.
Remplacer si nécessaire.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Mastic de
plombier Clé
hexagonale
2,5 mm
Clé à molette
Kohler Co. Français-1 1044533-2-A

1. Installation du robinet
Vissez la tige de support dans l’orifice à la base du corps du
robinet.
REMARQUE : Ce robinet peut être installé soit en utilisant une
rondelle en caoutchouc (fournie) soit du mastic de plombier.
Si une rondelle en caoutchouc est utilisée dans l’installation:
Glisser la rondelle sur les entrées d’alimentation vers le fond du
corps du robinet.
Si du mastic de plombier est utilisé dans l’installation:
Appliquer du mastic de plombier ou autre produit d’étanchéité
au-dessous de l’applique selon les instructions du fabricant.
Faire passer les entrées d’alimentation du robinet par l’orifice du
lavabo et positionner le robinet et l’applique. Glisser le support et
la rondelle sur le montant et bien visser l’écrou sur ce dernier.
Écrou
Support
Lavabo
Tige de montage Entrée d'alimentation
Rondelle en caoutchouc
Rondelle
Appliquer du mastic
de plomberie.
Kohler Co. Français-2 1044533-2-A

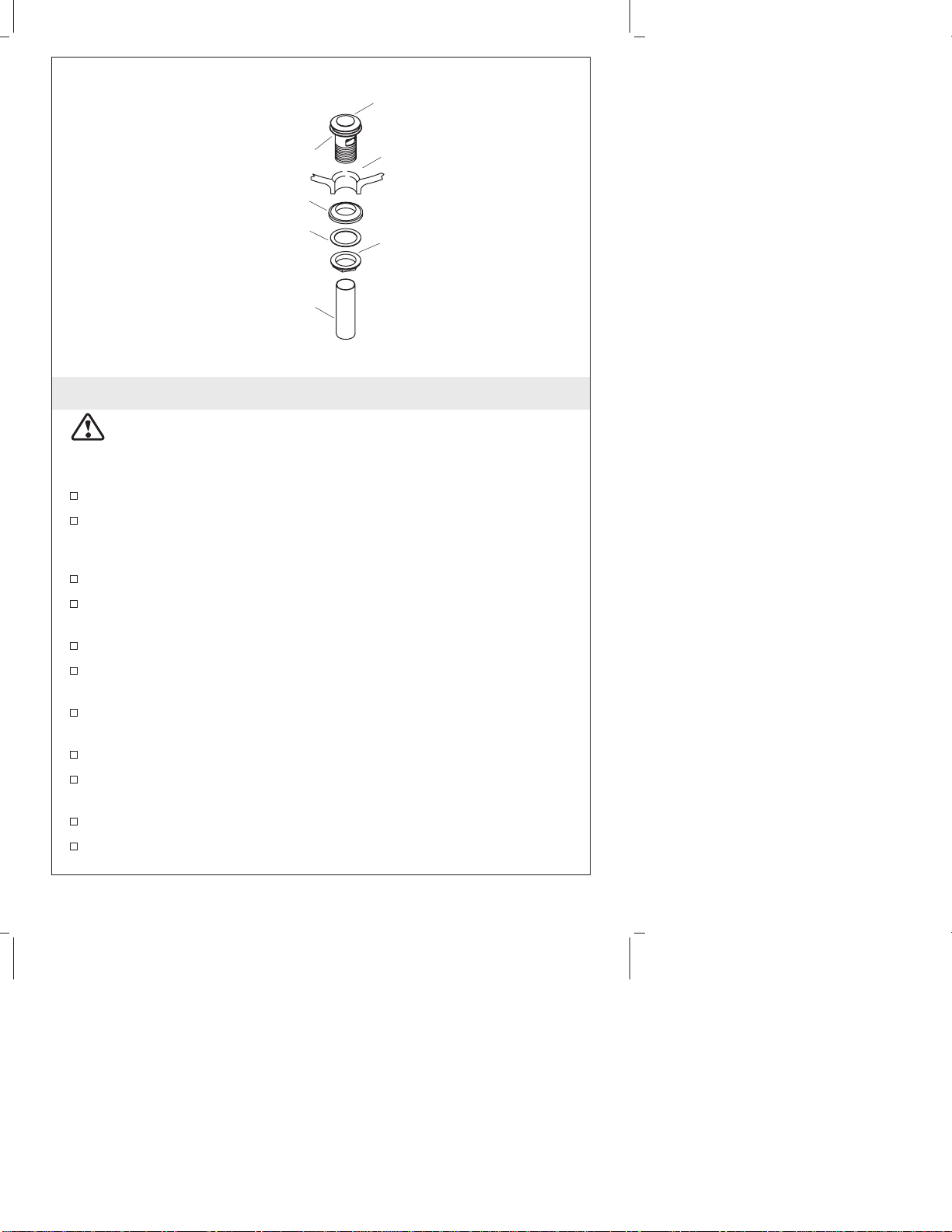

2. Installation du drain poussoir
ATTENTION : Risque d’endommagement du produit. Ne
jamais tirer sur le capuchon du drain pour ouvrir ce dernier.
Appuyer et relâcher le capuchon du drain une fois pour le
fermer. Appuyer et le relâcher encore pour l’ouvrir.
Retirer le joint du corps.
Appliquer un anneau de Ø 1/2″(1,3 cm) de mastic de plombier
autour de la partie inférieure du corps selon les instructions du
fabricant.
Insérer le corps dans l’orifice du drain de l’appareil.
Attacher la rondelle en caoutchouc (côté conique vers le haut) au
corps.
Installer la rondelle plate sur les filetages du corps.
Visser partiellement l’écrou sur le corps. Ne pas serrer à ce
moment.
Orienter le logo ″KOHLER″selon le désir. Un ajustement n’est
plus possible après l’assemblage final.
Serrer l’écrou avec la clé.
Appliquer un ruban d’étanchéité sur le filetage de la partie
supérieure de la pièce de raccordement et avant de la visser dans
le corps.
Connecter la pièce de raccordement au corps.
Lavabo
Pièce de
raccordement
Écrou
Corps
Rondelle plate
Appliquer
du mastic
d'étanchéité
Rondelle en
caoutchouc
1044533-2-A Français-3 Kohler Co.

Installation du drain poussoir (cont.)
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Kohler Co. Français-4 1044533-2-A

3. Connexions d’alimentation
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
REMARQUE : Connecter le tuyau d’alimentation marqué avec un
point bleu à l’alimentation d’eau froide.
Connecter les tuyaux d’alimentation aux arrêts. (Gauche est
chaud - droite est froid)
Arrêt
d'alimentation
Tuyau
d'alimentation
1044533-2-A Français-5 Kohler Co.

4. Vérification de l’installation
Connecter la pièce de raccordement du drain dans le siphon.
S’assurer que tous les raccords soient bien serrés.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Retirer l’aérateur du robinet.
Tourner le levier du robinet vers le côté eau froide et l’ouvrir.
Faire couler l’eau pendant environ une minute pour retirer tout
débris. Tout en laissant l’eau s’écouler, pivoter le robinet vers le
côté chaud. Faire couler l’eau à nouveau pendant une minute.
Couper l’eau.
Réinstaller l’aérateur du robinet.
Aérateur
Kohler Co. Français-6 1044533-2-A

5. Ajuster la température maximale de l’eau
Soulever délicatement le bouchon du bouton en utilisant un petit
tournevis plat.
Desserrer la vis de retenue et retirer la poignée et le chapeau.
Noter la position de la bague d’arrêt extérieure par rapport à la
bague d’engrenage intérieure.
REMARQUE : Soulever la bague d’arrêt de manière égale de chaque
côté, pour la retirer de la valve.
En utilisant un petit tournevis plat, soulever la bague d’arrêt.
Pivoter la bague d’arrêt vers la droite pour augmenter la
température, ou vers la gauche pour la diminuer.
Aligner les crans et glisser la bague d’arrêt en position.
Réinstaller le chapeau et la poignée au corps du robinet.
Tester le dispositif et faire les réglages si nécessaire.
Après avoir effectué tous les réglages, utiliser une clé hexagonale
pour serrer la vis de retenue.
Presser le bouchon en place.
Vis de retenue
Bouchon
Poignée
Bague
d'engrenage
intérieur
Joint
torique
Chapeau
Bouchon
Bague d'engrenage
intérieur
Anneau
de serrage
Anneau
de serrage
1044533-2-A Français-7 Kohler Co.

Guía de Instalación
Grifería de lavabo de control monomando
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
De ser posible, instale la grifería antes de instalar el lavabo.
Revise las tuberías de suministro para determinar si están
dañadas. Reemplácelas de ser necesario.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Masilla de
plomería Llave
hexagonal
de 2,5 mm
Llave
ajustable
Kohler Co. Español-1 1044533-2-A

1. Instalación de la grifería
Enrosque el perno de montaje en el orificio en la base del cuerpo
de la grifería.
NOTA: Esta grifería se puede instalar utilizando la arandela de
goma (provista) o masilla de plomería.
Si va a utilizar la arandela de goma: Deslice la arandela por los
tubos de suministro hasta la base del cuerpo de la grifería.
Si va a utilizar masilla de plomería: Aplique masilla de plomería
u otro sellador en la parte inferior del chapetón según las
instrucciones de fabricante.
Pase los tubos de suministro de la grifería a través del orificio del
lavabo y coloque en posición la grifería y el chapetón. Deslice el
soporte y la arandela por el perno y apriete bien la tuerca en el
perno.
Tuerca
Soporte
Lavabo
Perno de fijación Tubo de suministro
Arandela de goma
Arandela
Aplique masilla
de plomería.
1044533-2-A Español-2 Kohler Co.

2. Instalación del desagüe automático
PRECAUCIÓN: Riesgo de daños al producto. Nunca tire del
tapón de desagüe para abrir el desagüe. Presione y suelte el
tapón de desagüe una vez para cerrarlo. Vuelva a presionar y
soltar el tapón para abrirlo.
Retire el sello del cuerpo.
Aplique una tira de 1/2″(1,3 cm) de diámetro de masilla de
plomería u otro sellador alrededor de la parte inferior del cuerpo,
según las instrucciones del fabricante de la masilla.
Inserte el cuerpo en el orificio de desagüe del lavabo.
Monte la arandela de goma (con el lado estrecho hacia arriba) en
el cuerpo.
Instale la arandela plana sobre las roscas del cuerpo.
Enrosque parcialmente la tuerca en el cuerpo. No apriete en este
momento.
Oriente el logotipo ″KOHLER″como desee. No es posible
reajustarlo después del montaje final.
Apriete la tuerca con una llave.
Aplique cinta selladora en la parte superior de las roscas del tubo
de desagüe antes de roscarlo en el cuerpo.
Conecte el tubo de desagüe al cuerpo.
Limpie el exceso de masilla de plomería o sellador.
Arandela de goma
Lavabo
Tuerca
Cuerpo
Arandela plana
Aplique masilla
de plomería.
Tubo de
desagüe
Kohler Co. Español-3 1044533-2-A

3. Conexiones de suministro
Si el lavabo no está instalado, instálelo en este momento. Siga las
instrucciones del fabricante del lavabo.
NOTA: Conecte la manguera del suministro identificada por un
punto azul al suministro de agua fría.
Conecte las mangueras de suministro a las llaves de paso. (El
lado izquierdo es para el agua caliente y el derecho, para el agua
fría.)
Llave de
paso
Manguera
flexible de
suministro
1044533-2-A Español-4 Kohler Co.

4. Verificación de la instalación
Conecte el tubo de desagüe a la trampa.
Asegúrese de que todas las conexiones estén apretadas.
Abra el desagüe.
Abra el suministro principal de agua y verifique que no haya
fugas.
Quite el aireador de la grifería.
Gire la grifería hacia el agua fría y ábrala. Haga que el agua
circule durante un minuto para eliminar los residuos. Con el agua
abierta, gire la grifería hacia el agua caliente. Deje que el agua
fluya durante un minuto.
Cierre el agua.
Reinstale el aireador de la grifería.
Aireador
Kohler Co. Español-5 1044533-2-A

5. Ajuste la temperatura máxima del agua
Con cuidado levante el tapón haciendo palanca con un pequeño
destornillador plano.
Afloje el tornillo de fijación y desmonte la manija y el bonete.
Tome nota de la posición del anillo exterior de fijación en relación
con el anillo interior de engranaje.
NOTA: Levante el anillo de fijación apalancándolo de manera
uniforme por los lados para sacarlo de la válvula.
Utilice un destornillador plano y pequeño para apalancar el anillo
exterior de fijación.
Gire el anillo de fijación a la derecha para aumentar la
temperaturaoalaizquierda para disminuirla.
Alinee los dientes de engranaje y deslice el anillo de fijación de
vuelta a su posición.
Vuelva a instalar el bonete y la manija en el cuerpo de la grifería.
Pruebe la temperatura y ajuste si es necesario.
Una vez hechos todos los ajustes, utilice una llave hexagonal para
asegurar el tornillo de fijación.
Presione el tapón en su lugar.
Tornillo
de fijación
Tapón
Manija
Anillo interior
de engranaje
Empaque
de anillo
(O-ring)
Bonete
Tapón
Anillo interior
de engranaje
Anillo de
fijación
Anillo de
fijación
1044533-2-A Español-6 Kohler Co.
