Kohler K-15175 User manual

Installation Guide
Kitchen Sink Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-15175 K-15176
1002236-2-C

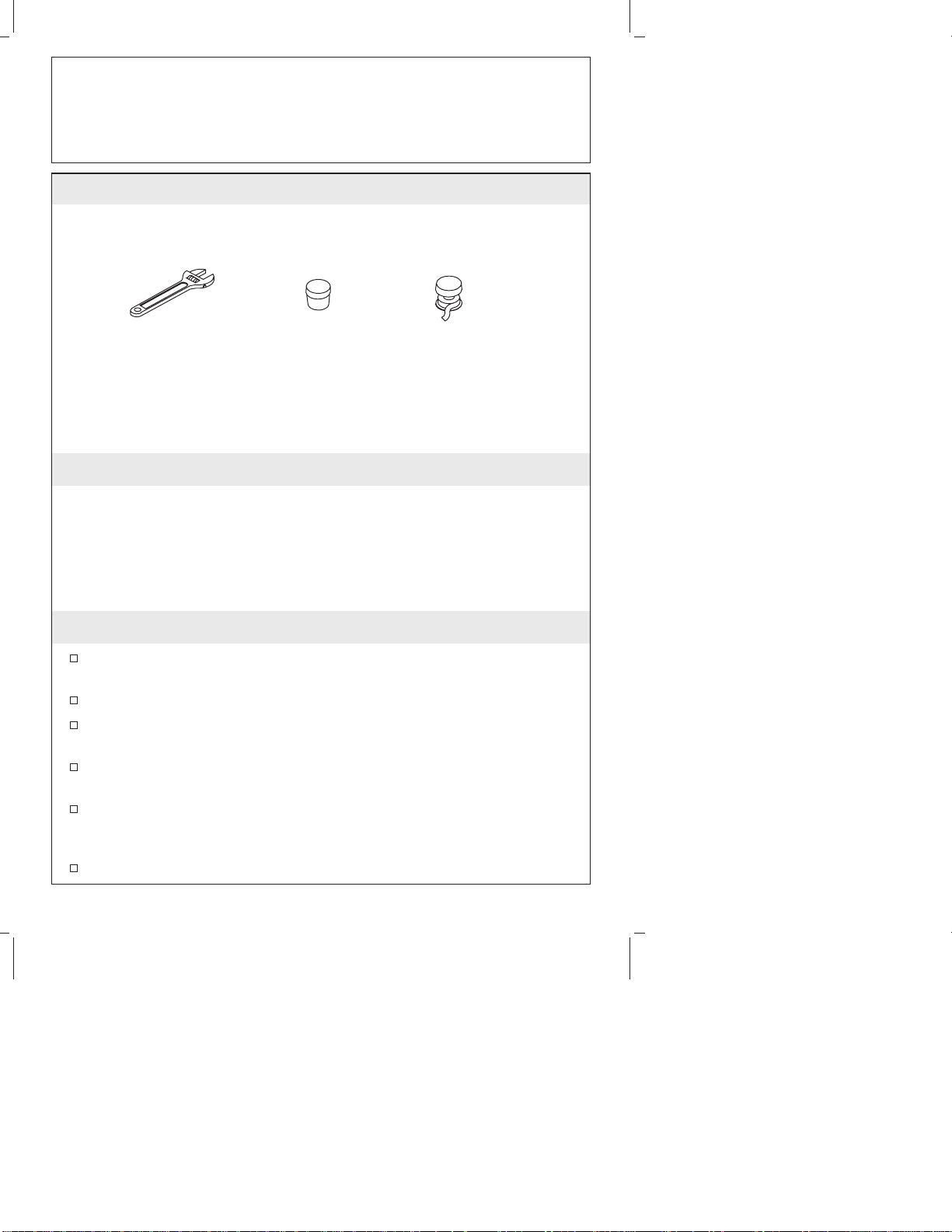

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Contains anti-siphon valving.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Plumbers
Putty Thread Sealant
1002236-2-C 2 Kohler Co.

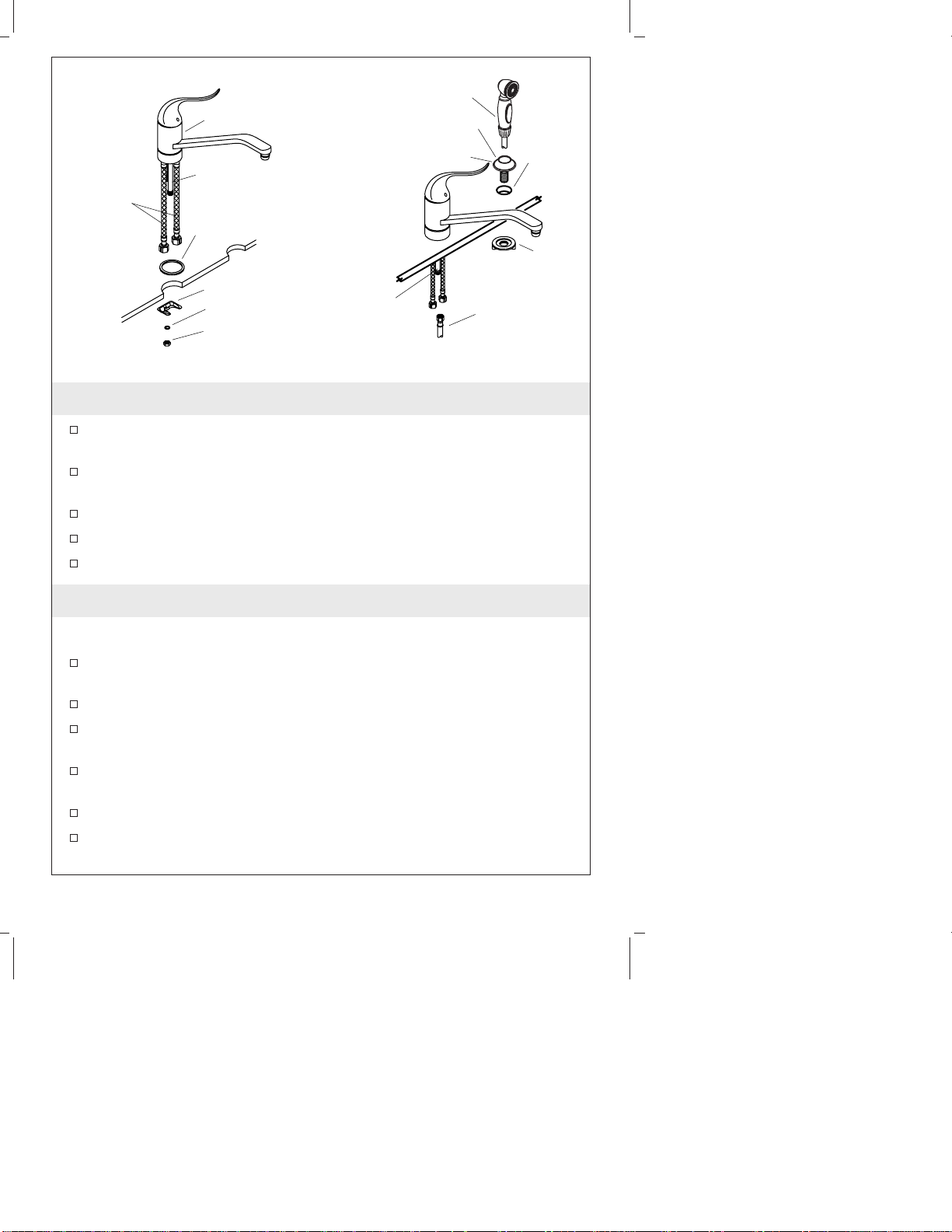

1. Faucet Installation
Slide the gasket over the faucet supply hoses and against the
faucet underside.
Feed the faucet supply hoses and hose outlet through the sink
hole.
Position the faucet on the sink to obtain the desired alignment.
Fit the bracket and washer on the threaded stud.
Secure the bracket and washer with the nut.
2. Handspray Installation
Separate Handspray
Apply a bead of plumbers putty or other sealant to the underside
of the spray escutcheon according to the manufacturer’s
instructions.
Insert the spray holder through the sink hole.
Hand tighten the nut to the spray holder from under the sink.
Remove any excess putty or sealant.
Insert the handspray hose through the spray escutcheon.
Attach the hose to the hose outlet using thread sealant.
Faucet
Hose
Outlet
Supply
Hoses
Gasket
Bracket
Washer
Nut
Apply plumbers
putty.
Hose
Supply
Tube
Handspray
Hose
Nut
Spray Escutcheon
Handspray
Sink Hole
Kohler Co. 3 1002236-2-C

3. Supply Installation
NOTE: If the sink is not installed, install it at this time. Be sure to
follow all instructions packed with the sink.
Tighten all connections.
4. Installation Checkout
Remove the aerator from the end of the spout by turning it
counterclockwise.
Turn on the main water supply.
Open the faucet handle to the ON position.
Flush hot then cold water through the faucet for about one
minute.
Push the faucet handle down to the OFF position.
Reattach the aerator by turning it clockwise.
Supply Stop
Supply Hoses Aerator
Spout
1002236-2-C 4 Kohler Co.

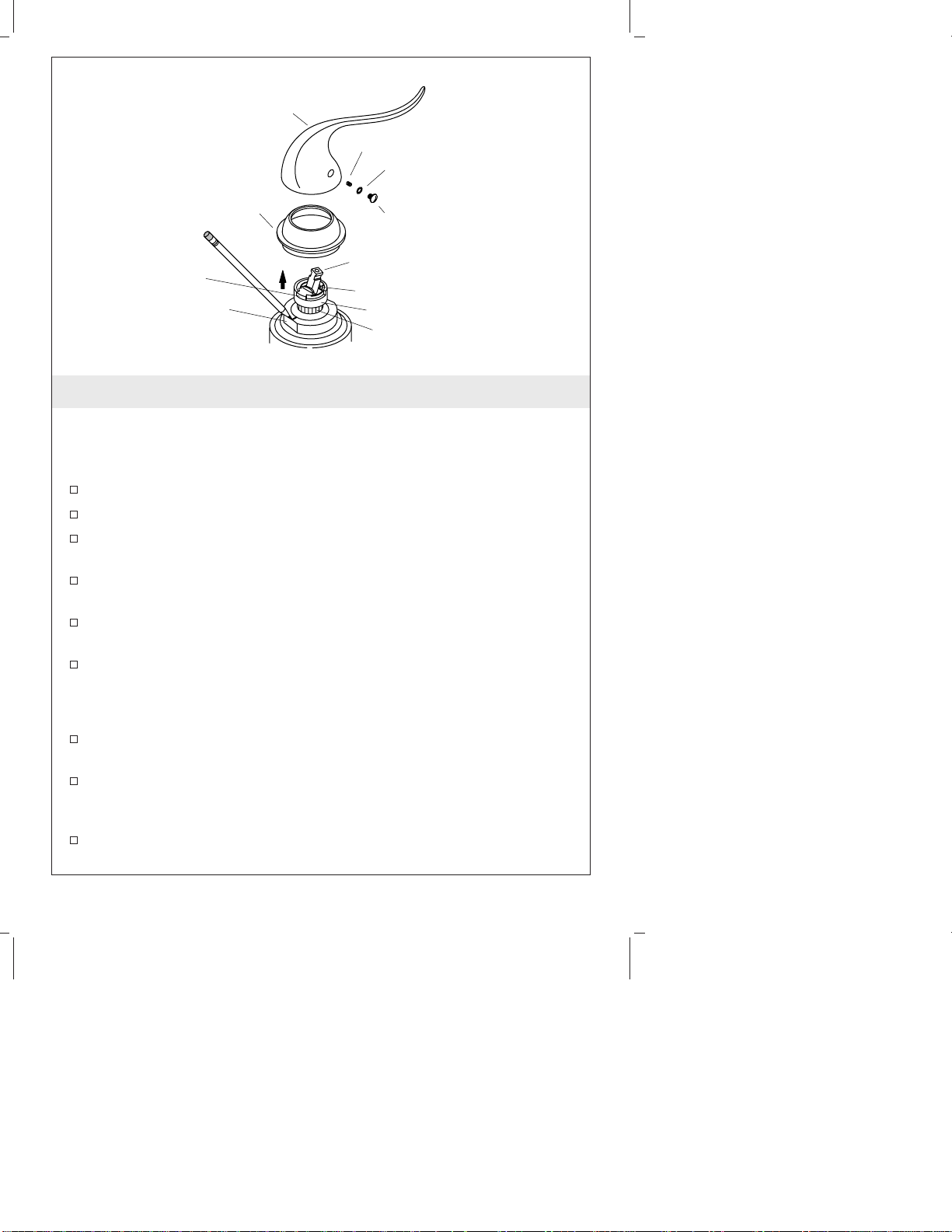

5. Water Temperature Adjustment
NOTE: Before adjusting the water temperature, ensure that the
handle is turned all the way to the left. This is the maximum hot
position.
Remove the plug button, O-ring, and screw from the handle.
Remove the handle and bonnet from the faucet body.
Lift the valve stem up and off the stop tab. The water will turn
on.
Align the stop tab with the mounting nut to establish the
maximum temperature.
Mark the maximum temperature on the mounting nut with a
marker or pencil.
Lift up the indexer and disk to clear the splines.
NOTE: Each spline notch represents approximately 9.5° F (5.3° C).
Turn the indexer, disk and valve stem counterclockwise, until the
temperature is properly adjusted.
Push down the indexer and disk to cover the splines after the
temperature is adjusted. Ensure that the disk is fully snapped into
the indexer.
Push the valve stem down onto the stop tab. The water will turn
off.
Reinstall the bonnet, handle, O-ring, screw, and plug button.
Screw
O-Ring
Plug Button
Valve Stem
Top Disc
Indexer
Splines
Handle
Bonnet
Stop Tab
Mounting Nut
Kohler Co. 5 1002236-2-C

Guide d’installation
Robinets d’évier de cuisine
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Contient une valve anti-siphon.
Mastic de
plomberie Ruban d'étanchéité pour tige filetée
Clé à molette
Kohler Co. Français-1 1002236-2-C

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1002236-2-C

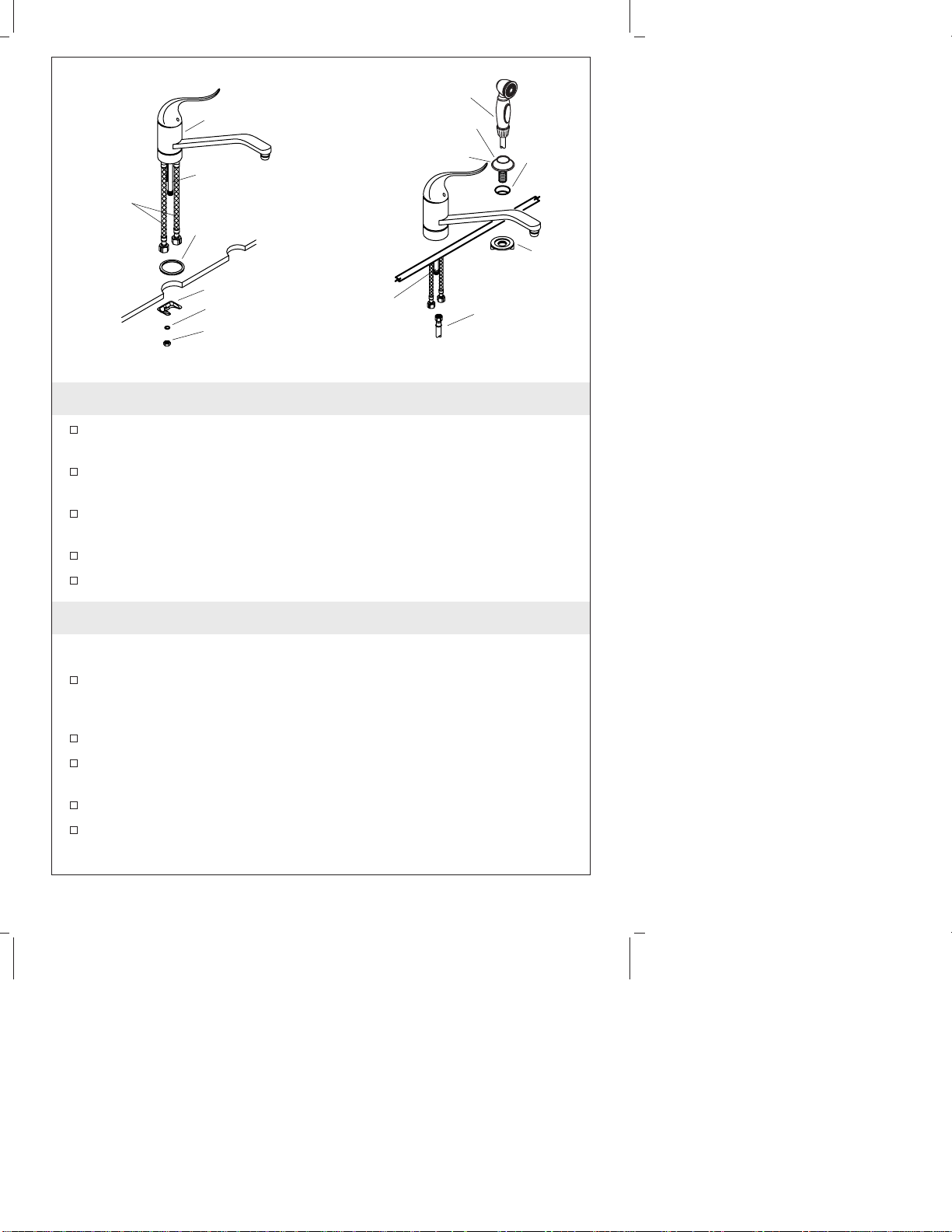

1. Installation du robinet
Glisser le joint sur les flexibles d’alimentation et le dessous du
robinet.
Passer les tuyaux d’alimentation du robinet et la sortie du flexible
par l’orifice prévu dans l’évier.
Positionner le robinet sur l’évier pour obtenir l’alignement désiré.
Ajuster le support et la rondelle sur le montant fileté.
Sécuriser le support et la rondelle avec l’écrou.
2. Installer le vaporisateur
Vaporisateur séparé
Appliquer du mastic de plombier ou un joint semblable sous
l’applique du vaporisateur selon les instructions du fabricant.
Insérer le support du vaporisateur dans l’orifice de l’évier.
Serrer à la main l’écrou au support du vaporisateur d’en-dessous
de l’évier.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Introduire le tuyau du vaporisateur dans l’applique de ce dernier.
Attacher le tuyau à la sortie du tuyau T du manche avec du joint
d’étanchéité pour filetage.
Robinet
Sortie du
tuyau
Flexibles
d'alimentation Joint
d'étanchéité
Support
Rondelle
Écrou
Appliquer du mastic
de plomberie.
Flexible
d'alimentation
d'eau
Flexible de
vaporisateur
Écrou
Vaporisateur
Applique de
vaporisateur Orifice
d'évier
1002236-2-C Français-3 Kohler Co.

3. Installer l’alimentation
REMARQUE : Installer l’évier à cet instant, s’il ne l’est pas déjà.
S’assurer de suivre les instructions emballées avec l’évier.
Serrer toutes les connexions.
4. Vérification de l’installation
Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.
Ouvrir l’alimentation d’eau principale.
Ouvrir la poignée du robinet vers la position OUVERTURE.
Faire couler de l’eau chaude puis froide à travers le robinet
pendant une minute.
Presser la poignée du robinet vers le bas en position
FERMETURE.
Rattacher l’aérateur en le tournant vers la droite.
Flexibles
d'alimentation
Arrêt
d'alimentation
Aérateur
Bec
Kohler Co. Français-4 1002236-2-C

5. Réglage de température d’eau
REMARQUE : Avant d’ajuster la température d’eau, s’assurer que la
poignée soit tournée complètement vers la gauche. Ceci est la
position du chaud maximal.
Retirer le bouchon, le joint torique et la vis de la poignée.
Retirer la poignée et le chapeau du corps du robinet.
Soulever la tige de la valve vers le haut et hors de la languette
d’arrêt. L’eau s’écoulera.
Aligner la languette d’arrêt avec l’écrou de fixation afin d’établir
la température maximale.
Marquer la température maximale sur l’écrou de fixation avec un
feutre ou un crayon.
Soulever l’indexeur et le disque afin de dégager les cannelures.
REMARQUE : Chaque encoche de cannelure représente
approximativement 9,5°F (5,3°C).
Tourner l’indexeur, le disque et la tige de valve vers la gauche
jusqu’à atteindre ce que la température soit correctement ajustée.
Presser l’indexeur et le disque pour couvrir les cannelures après
le réglage de température. S’assurer que le disque soit
complètement mis en place dans l’indexeur.
Pousser la tige de la valve vers le bas sur la languette d’arrêt.
L’eau s’arrêtera.
Vis Joint torique
Bouchon
Tige de la valve
Disque supérieur
Indexeur
Cannelures
Poignée
Chapeau
Languette d'arrêt
Écrou de fixation
1002236-2-C Français-5 Kohler Co.

Réglage de température d’eau (cont.)
Retirer le chapeau, la poignée, le joint torique, la vis, et le
bouchon.
Kohler Co. Français-6 1002236-2-C

Guía de instalación
Griferías de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
Contiene válvulas de antisifonaje.
Llave
ajustable Masilla de
plomería Cinta selladora
de roscas
Kohler Co. Español-1 1002236-2-C

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1002236-2-C

1. Instalación de la grifería
Deslice el empaque sobre las mangueras de suministro y contra la
parte inferior de la grifería.
Haga pasar las mangueras de suministro de la grifería y la salida
de la manguera a través del orificio en el fregadero.
Coloque la grifería en el fregadero de modo que obtenga la
alineación deseada.
Encaje la abrazadera y la arandela en el perno roscado.
Fije la abrazadera y la arandela con la tuerca.
2. Instale el rociador
Rociador por separado
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del chapetón del rociador, según las instrucciones
del fabricante.
Inserte el rociador a través del orificio del fregadero.
Apriete la tuerca con la mano en el soporte del rociador por
debajo del fregadero.
Elimine el exceso de masilla de plomería o sellador.
Inserte la manguera del rociador a través del chapetón del
rociador.
Grifería
Salida de la
manguera
Mangueras de
suministro
Empaque
Soporte
Arandela
Tuerca
Aplique masilla
de plomería.
Tubo de
suministro de
la manguera
Manguera del
rociador
Tuerca
Placa del rociador
Rociador
Orificio del
fregadero
1002236-2-C Español-3 Kohler Co.

Instale el rociador (cont.)
Conecte la manguera a la salida de la manguera mediante cinta
selladora de roscas.
Kohler Co. Español-4 1002236-2-C

3. Instale los suministros
NOTA: Si el fregadero no está instalado, instálelo en este momento.
Asegúrese de seguir todas las instrucciones incluidas con el
fregadero.
Apriete todas las conexiones.
4. Verificación de la instalación
Gire el aireador hacia la izquierda para sacarlo del extremo del
surtidor.
Abra el suministro principal de agua.
Gire la manija de la grifería a la posición abierta.
Haga circular agua caliente y luego fría por la grifería durante un
minuto aproximadamente.
Presione la manija de la grifería hacia abajo, a la posición cerrada.
Gire el aireador a la derecha para volver a montarlo.
Llave de paso
Mangueras de
suministro Aireador
Surtidor
1002236-2-C Español-5 Kohler Co.

5. Ajustes de la temperatura del agua
NOTA: Antes de ajustar la temperatura del agua, asegúrese de haber
girado la manija completamente a la izquierda. Esta es la posición
máxima del agua caliente.
Retire el tapón, el empaque de anillo (O-ring) y el tornillo de la
manija.
Retire la manija y la base del cuerpo de la grifería.
Levante la espiga de la válvula y sáquela de la lengüeta de
retención. Empezará a salir agua.
Alinee la lengüeta de retención con la tuerca de montaje para
establecer la temperatura máxima.
Marque la temperatura máxima en la tuerca de montaje con un
lápiz o marcador.
Levante el graduador y el disco hasta que no cubran las ranuras.
NOTA: Cada ranura representa aproximadamente 9,5°F (5,3°C).
Gire el graduador, el disco y la espiga de la válvula a la izquierda
hasta que la temperatura se haya ajustado correctamente.
Presione el graduador y el disco hacia abajo para cubrir las
ranuras una vez que la temperatura esté ajustada. Asegúrese de
que el disco encaje completamente en el graduador.
Presione la espiga de la válvula hacia abajo sobre la lengüeta de
retención. Se cortará el agua.
Tornillo
Empaque de anillo (O-Ring)
Tapón
Espiga de válvula
Disco superior
Graduador
Ranuras
Manija
Base
Lengüeta de retención
Tuerca de montaje
Kohler Co. Español-6 1002236-2-C

Ajustes de la temperatura del agua (cont.)
Reinstale la base, la manija, el empaque de anillo (O-ring), el
tornillo y el tapón.
1002236-2-C Español-7 Kohler Co.

1002236-2-C

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1002236-2-C
