Kohler WaterTile K-8030 User manual

Installation Guide
Overhead Rain Shower
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”

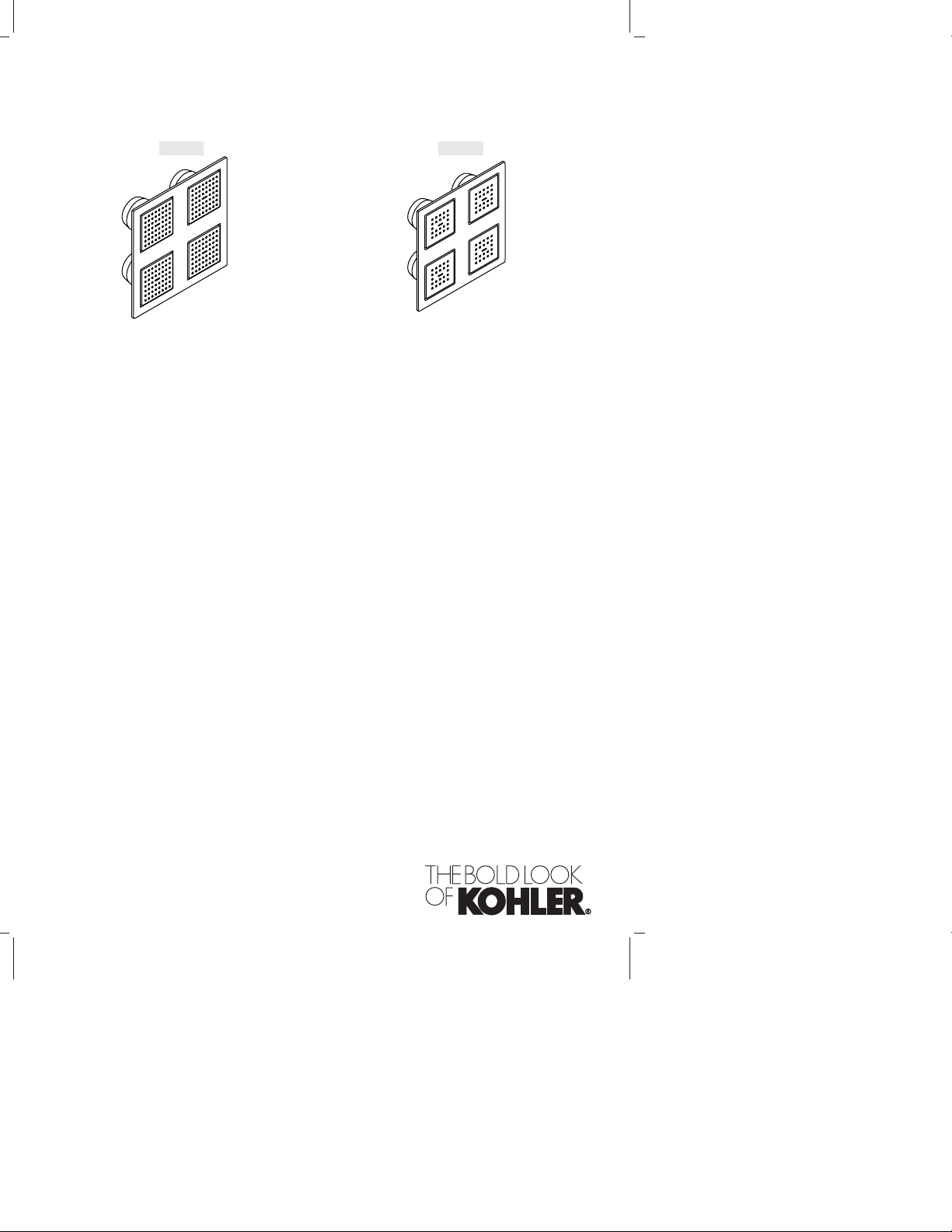

K-8030 K-8031
1057619-2-D

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

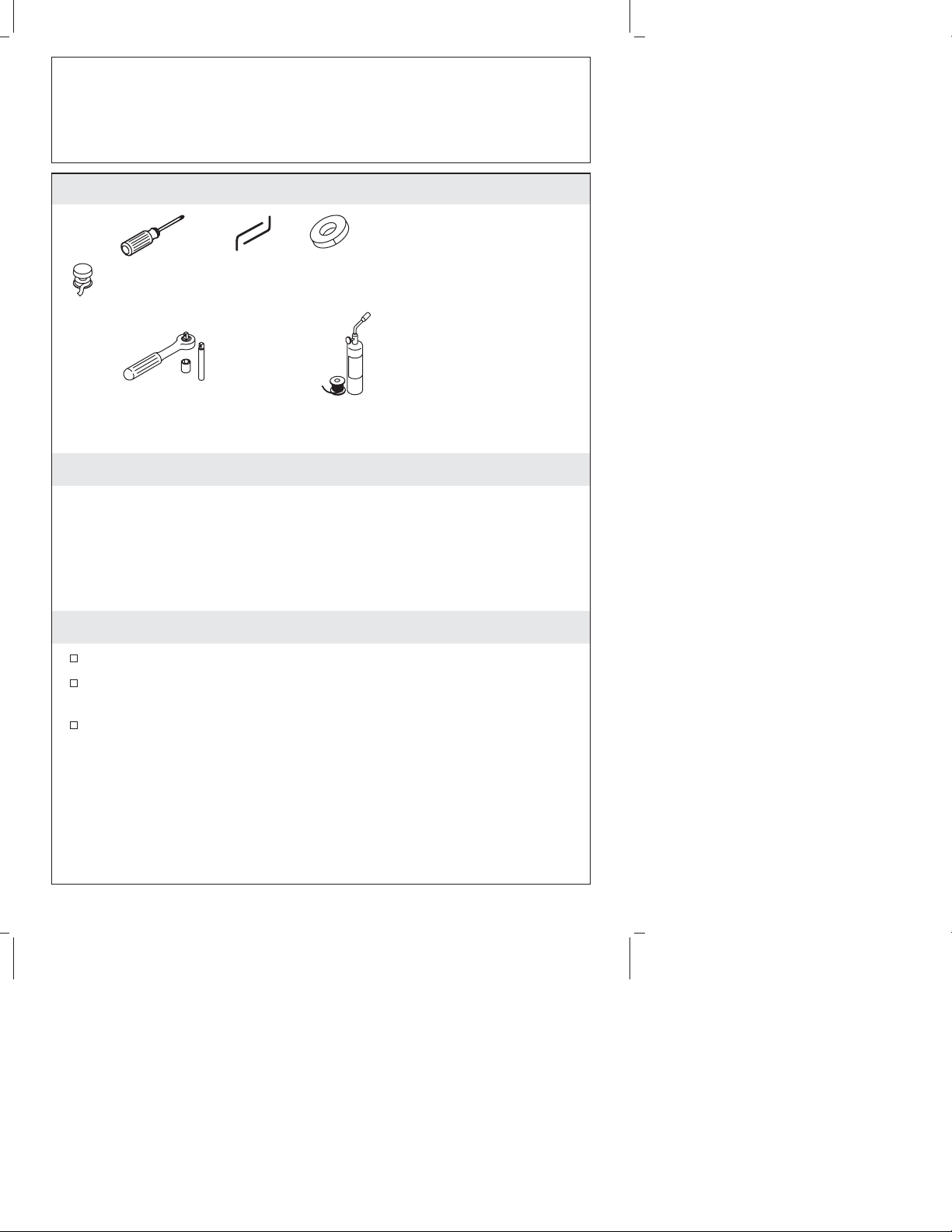

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Inspect the supply piping for damage. Replace as necessary.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Sealant
Tape
• Close or 1-1/2" nipple
• Female fittings
• 1/2" copper tubing
• 2x2's and 2x4's
• Conventional woodworking
tools and materials
Phillips
Screwdriver
Plus:
Note: All nipples and fittings
are 1/2" NPT
5/64" & 3/16"
Hex Wrenches
Socket Wrench with 11 mm or
7/16" Socket and Extension
Masking
Tape
Soldering Supplies
1057619-2-D 2 Kohler Co.

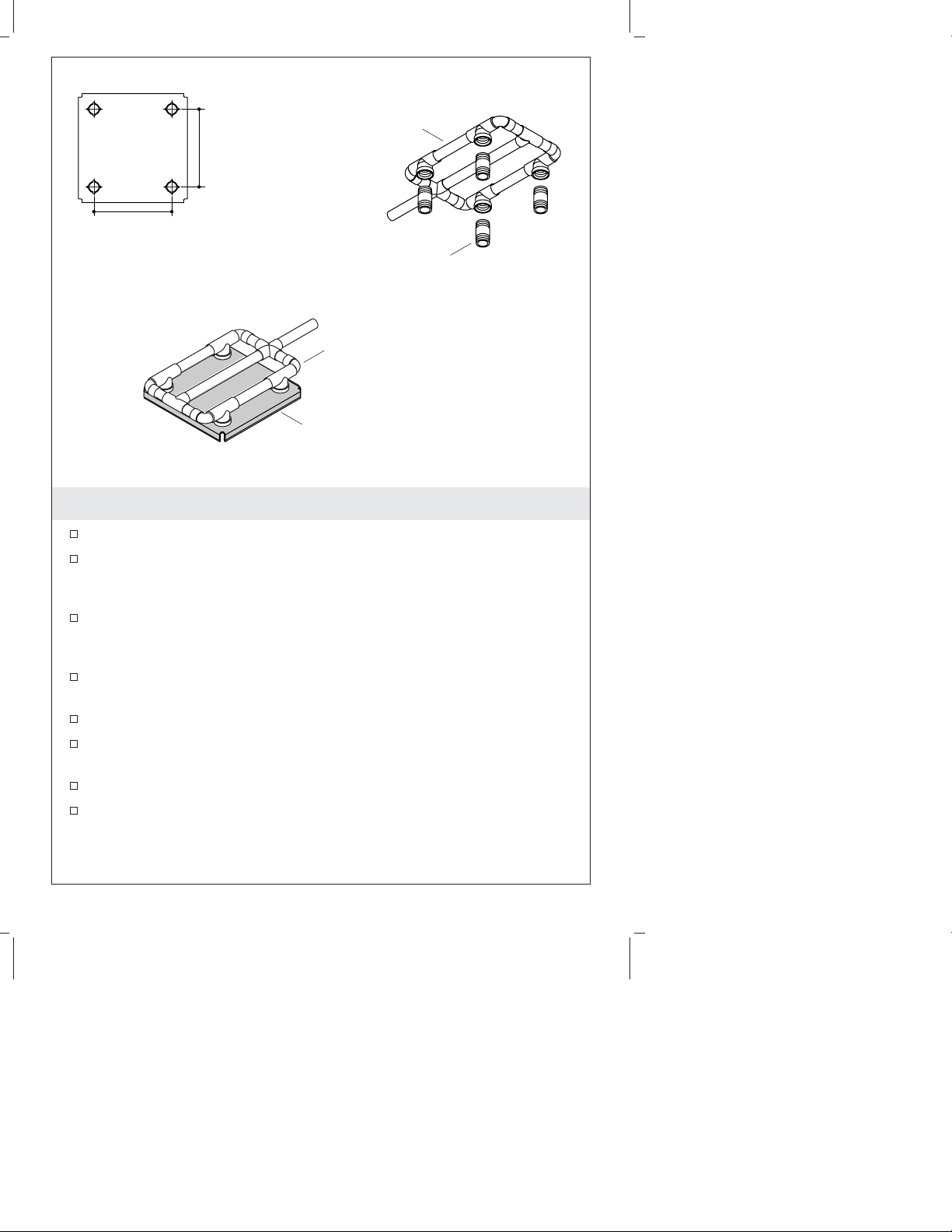

1. Install the Supply Piping – Single Supply
Route the water supply lines.
Use the provided soldering template to construct a pressure
balancing loop; this will ensure proper alignment with the
product.
Assemble the pressure balancing loop with a tee positioned over
each of the four raised locations on the soldering template.
Solder the assembly while it is still attached to the soldering
template.
Remove the pressure balancing loop assembly from the soldering
template.
Connect the pressure balancing loop to the water supply.
Do not strap the pipes.
Temporarily install a nipple to each tee. Do not use any sealant.
1/2" NPT Nipple
5"
(12.7 cm)
5" (12.7 cm)
Soldering Template
Pressure
Balancing Loop
Pressure
Balancing Loop
Soldering
Template
Kohler Co. 3 1057619-2-D

2. Install the Supply Piping – Multiple Supplies
Route the water supply lines.
Use the provided soldering template to construct the pressure
balancing loops.
Assemble the pressure balancing loop with a tee positioned over
each of the four raised locations on the soldering template.
Solder the assembly while it is still attached to the soldering
template.
IMPORTANT! To maintain proper positioning of the tees and
ensure alignment with the product, the two pressure balancing loops
must be rigidly connected to each other while still on the soldering
template.
While still on the soldering template, rigidly connect the two
pressure balancing loops to each other.
Remove the pressure balancing loop assembly from the soldering
template.
Connect the pressure balancing loop to the water supply.
1/2" NPT Nipple
Pressure
Balancing
Loops
Soldering
Template
5"
(12.7 cm)
5" (12.7 cm)
Soldering Template
Rigidly connect the loops to each
other, while on the template.
1057619-2-D 4 Kohler Co.

Install the Supply Piping – Multiple Supplies (cont.)
Do not strap the pipes.
Temporarily install a nipple to each tee. Do not use any sealant.
Kohler Co. 5 1057619-2-D

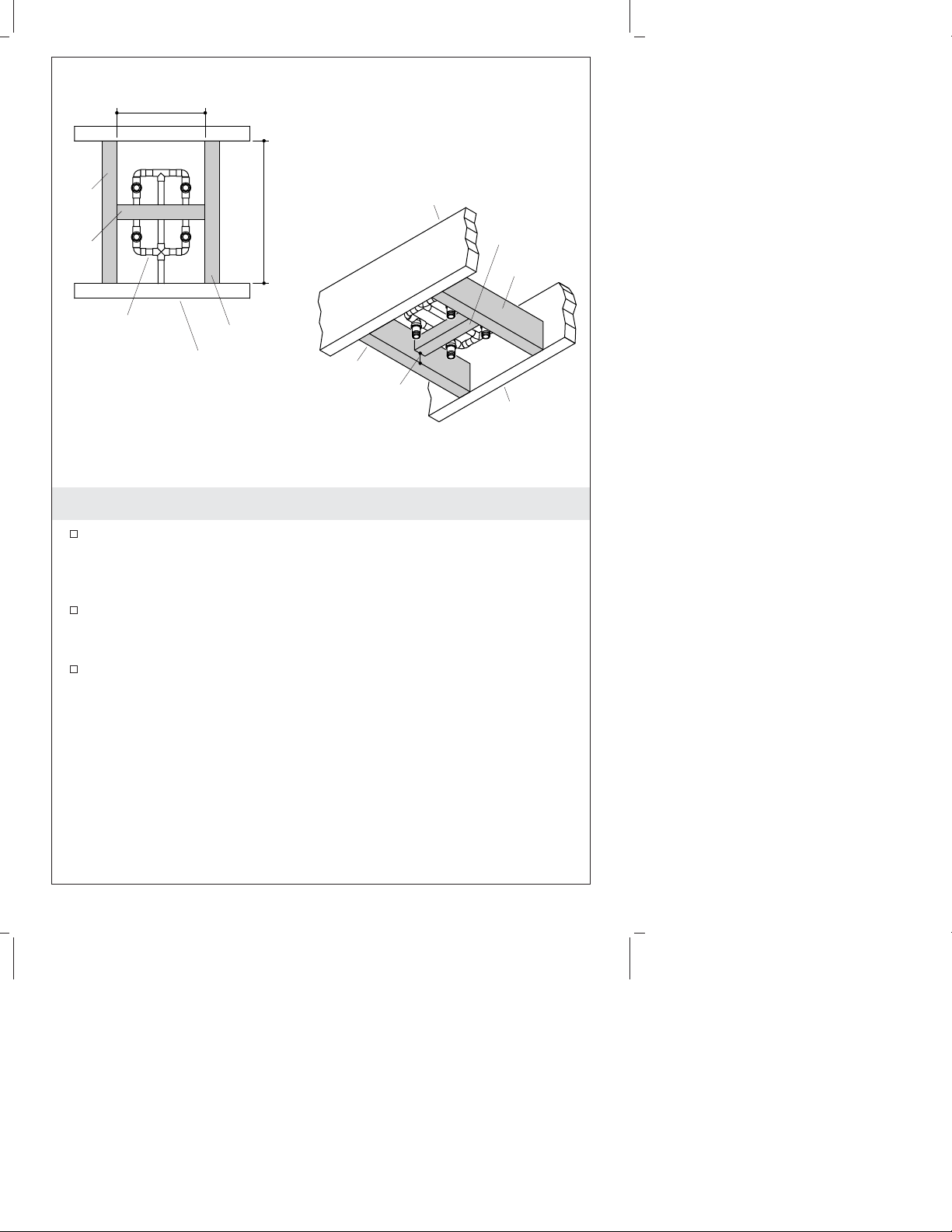

3. Install the Support Framing
Construct the support framing as shown in the illustration above.
The 2x2 should be offset 1-3/16″(3 cm) from the edges of the
2x4’s to support the pressure balancing assembly at the proper
depth.
Install the support framing under the pressure balancing loop(s)
as illustrated. The face of each of the 2x4’s should be installed
flush with the face of each of the ceiling joists.
Do not strap the pipes.
14-1/2"
(36.8 cm)
Typical
1-3/16"
(3 cm)
Pressure
Balancing
Loop Existing
Ceiling
Joist
Existing
Ceiling
Joist
Existing
Ceiling
Joist
2x2
2x4
2x4
2x2
2x4
2x4
9" (22.9 cm)
1057619-2-D 6 Kohler Co.

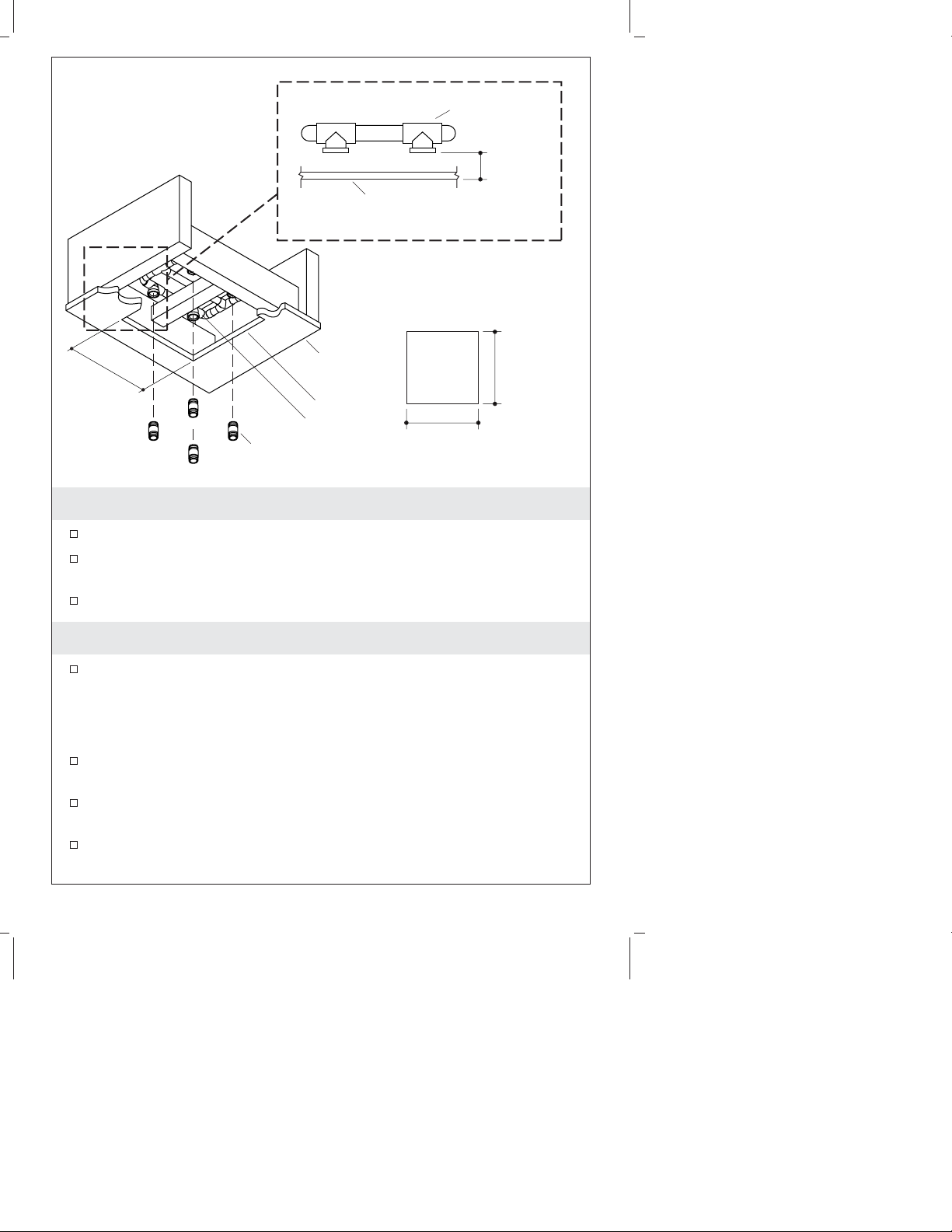

4. Install the Finished Ceiling
Install the water-resistant wall board.
Cut out a 9″(22.9 cm) to 9-1/4″(23.5 cm) square at the desired
installation location.
Install the finished ceiling material.
5. Install the Pipe Nipple
Remove the nipples.
NOTE: The minimum distance between the face of the tees/elbows
and the surface of the finished ceiling should be 2-1/4″(5.7 cm). The
measurement for typical installations is 2-3/4″(7 cm).
Measure the distance from the face of the tees/elbows to the
surface of the finished ceiling. Make any adjustments as needed.
If your measurement is 2-1/4″(5.7 cm): Use close pipe nipples.
If your measurement is 2-3/4″(7 cm): Use 1-1/2″pipe nipples.
Thread the nipple into the tee/elbow and hand tighten.
Finished
Ceiling
9"
(22.9 cm) -
9-1/4"
(23.5 cm)
9"
(22.9 cm) -
9-1/4"
(23.5 cm)
2-1/4"
(5.7 cm)
Min
Cutout
Finished Ceiling
Tee
Tee
Nipple
Cutout
9" (22.9 cm) -
9-1/4" (23.5 cm)
Kohler Co. 7 1057619-2-D

Install the Pipe Nipple (cont.)
Measure the distance from the end of the nipples to the surface of
the finished ceiling. Verify that the distance is at least 1-1/2″(3.8
cm) and no more than 1-3/4″(4.4 cm).
Remove the nipples.
Apply thread sealant to the threads of the nipples.
Reinstall the nipples to the tees/elbows.
Run water through the system to flush out any dirt or debris.
1057619-2-D 8 Kohler Co.

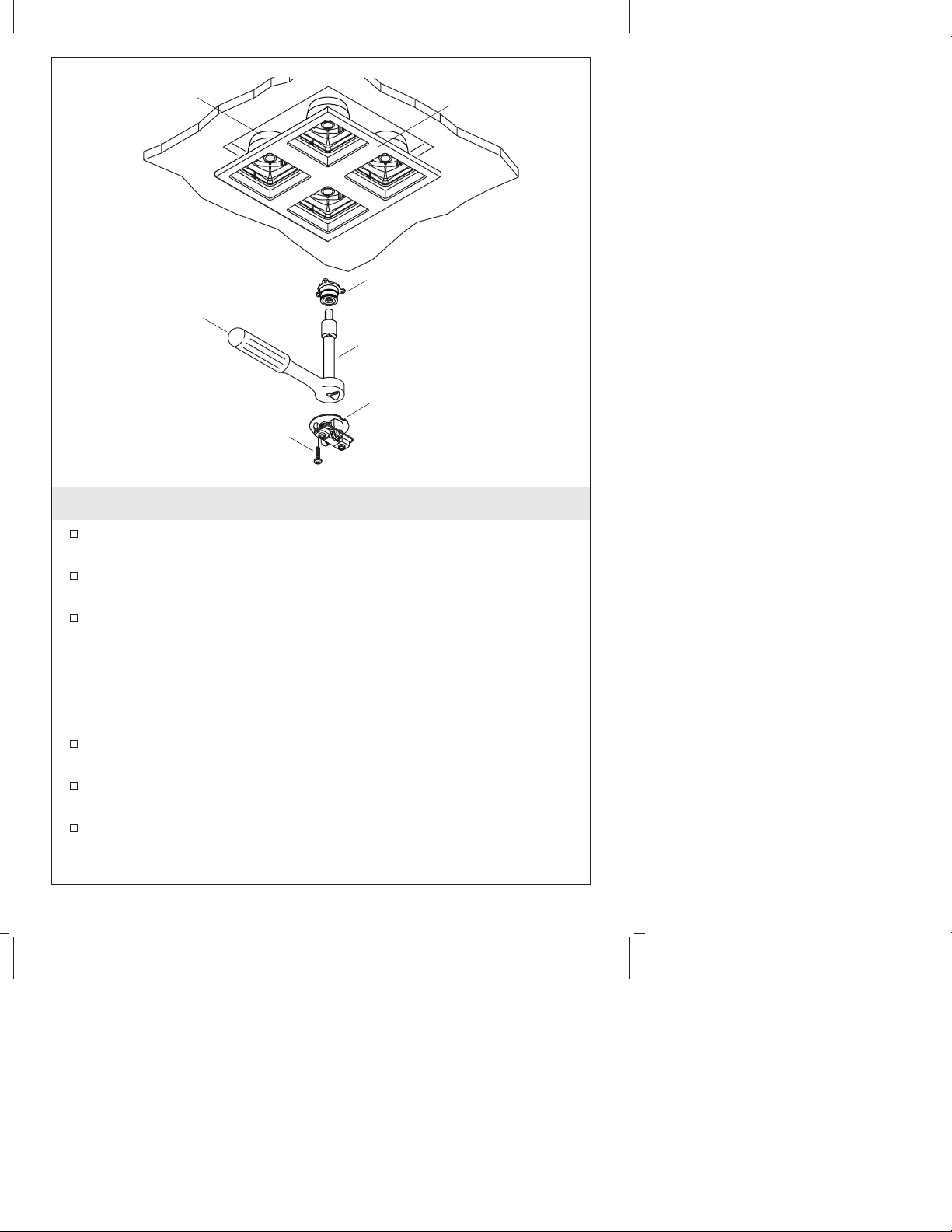

6. Install the Waterway
Insert the escutcheon into the rough opening. The double ribs of
the leak shields should be facing up.
If any of the leak shields makes contact with an elbow: Enlarge
the hole in the back of the leak shield to 1-1/4″(3.2 cm).
Thread the adapter onto one of the nipples using the provided 11
mm bit, 11 mm or 7/16″socket, extension and socket wrench. Use
masking tape to hold the bit in place, as the bit could fall off and
cause damage.
IMPORTANT! The escutcheon should sit loosely at this point. If it is
tight against the wall, use a longer pipe nipple.
Align the groove in the waterway with the double ribs on the
leak shield.
Press the waterway into place over the adapter. Secure the
waterway to the adapter with the screw provided.
Verify that the escutcheon does not turn or shift.
Waterway
Screw
Leak Shield Escutcheon
Adapter
Extension
Socket Wrench
With Bit
Kohler Co. 9 1057619-2-D

Install the Waterway (cont.)
IMPORTANT! If the escutcheon is still loose after this step, use a
shorter pipe nipple.
Repeat for the remaining waterways.
1057619-2-D 10 Kohler Co.

7. Install the Trim
Attach the Sprayhead
With the ribs of the sprayhead facing up, attach the sprayhead to
the waterway.
Using a 3/16″hex wrench, secure the sprayhead to the waterway
with the two hex screws provided. Do not overtighten.
Check the sprayhead for upward and downward movement and
that it sits squarely within the escutcheon.
Place the nozzle membrane over the sprayhead.
Align the long edge of the membrane with the hinge ribs
(horizontal).
NOTE: For optimum performance, ensure that the membrane is
applied evenly.
Applying pressure evenly, press the membrane seal into the
sprayhead groove.
Attach the Sprayface
NOTE: For product with brushed finishes, align the brush pattern of
the sprayfaces with the direction of the brushed pattern of the
escutcheon.
Tilt the sprayhead downward so the ribs on the top of the
sprayhead are exposed.
Insert the grooves of the sprayface over the ribs of the sprayhead.
Ribs
Setscrews
Hex Screws
Groove
Waterway
Sprayhead
Sprayface
Ribs
Attach the Sprayhead Attach the Sprayface
Nozzle Membrane
Finished
Ceiling
Kohler Co. 11 1057619-2-D

Install the Trim (cont.)
Press the sprayface down to cover the sprayhead, as illustrated.
Tilt the sprayhead upward to expose the setscrew holes on the
bottom of the sprayhead.
IMPORTANT! The setscrews must be flush with the edge of the
sprayface frame. If the setscrews protrude outside of the sprayface
frame, product damage will occur.
Using a 5/64″hex wrench, turn the setscrews counterclockwise
until they are flush with the edge of the sprayface frame.
Repeat for the remaining sprayfaces.
1057619-2-D 12 Kohler Co.

Guide d’installation
Douche pluie surélevée
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Inspecter la tuyauterie d’alimentation de tout endommagement.
Remplacer si nécessaire.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Ruban
d'étanchéité
• Fermer ou mamelon 1-1/2"
• Raccords femelles
• Tube en cuivre de 1/2"
• 2x2 et 2x4
• Outils et matériels
conventionnels de
menuiserie
Tournevis
cruciforme
Plus:
Remarque: Tous les
mamelons et raccords sont
de 1/2" NPT
Clés
hexagonales
5/64" & 3/16"
Clé à douille avec douille et
rallonge de 11 mm ou de 7/16"
Ruban-
cache
Soudure
Kohler Co. Français-1 1057619-2-D

1. Installer la tuyauterie - Alimentation unique
Acheminer les lignes d’alimentation d’eau.
Utiliser le gabarit de soudure fournit pour construire une boucle
de régulation de pression; ceci assurera un alignement correct
avec le produit.
Assembler la boucle de régulation de pression avec un T
positionné sur chacun des quatre emplacements surélevés sur le
gabarit de soudure.
Souder l’ensemble pendant que celui-ci est encore attaché au
gabarit de soudure.
Retirer la boucle de régulation de pression du gabarit de soudure.
Connecter la boucle de régulation de pression à l’alimentation
d’eau.
Ne pas attacher les tuyaux avec une sangle.
Installer temporairement un mamelon à chaque T. Ne pas utiliser
de mastic.
Mamelon de 1/2" NPT
5"
(12,7 cm)
5" (12,7 cm)
Gabarit de soudure
Boucle de
régulateur de
pression
Boucle de régulateur
de pression
Gabarit de
soudure
1057619-2-D Français-2 Kohler Co.

2. Installer la tuyauterie - Alimentations multiples
Acheminer les lignes d’alimentation d’eau.
Utiliser le gabarit de soudure fournit pour construire des boucles
de régulation de pression.
Assembler la boucle de régulation de pression avec un T
positionné sur chacun des quatre emplacements surélevés sur le
gabarit de soudure.
Souder l’ensemble pendant que celui-ci est encore attaché au
gabarit de soudure.
IMPORTANT ! Pour maintenir un positionnement correct des T et
assurer l’alignement avec le produit, les deux boucles de régulation
de pression doivent être solidement connectées les unes aux autres
tout en étant encore sur le gabarit de soudure.
Tout en étant encore sur le gabarit de soudure, connecter
solidement les deux boucles de régulation de pression les unes
aux autres.
Retirer la boucle de régulation de pression du gabarit de soudure.
Mamelon de 1/2" NPT
Boucles de
régulation de
pression
Gabarit de
soudure
5"
(12,7 cm)
5" (12,7 cm)
Gabarit de soudure
Connecter solidement les boucles
les unes aux autres, en étant sur
le gabarit.
Kohler Co. Français-3 1057619-2-D

Installer la tuyauterie - Alimentations multiples (cont.)
Connecter la boucle de régulation de pression à l’alimentation
d’eau.
Ne pas attacher les tuyaux avec une sangle.
Installer temporairement un mamelon à chaque T. Ne pas utiliser
de mastic.
1057619-2-D Français-4 Kohler Co.

3. Installer le cadrage de support
Construire un cadrage de support tel qu’illustré ci-dessus. Le 2x2
devrait décaler de 1-3/16″(3 cm) des rebords du 2x4 pour
supporter l’ensemble de régulation de pression à la bonne
profondeur.
Installer le cadrage de support sous la (les) boucle(s) de
régulation de pression tel qu’illustré. La face de chacun des 2x4
devrait être installée à égalité avec celle de chacune des solives.
Ne pas attacher les tuyaux avec une sangle.
14-1/2"
(36,8 cm)
Typique
1-3/16"
(3 cm)
Boucle de
régulation
de pression Solive
existante
Solive
existante
Solive
existante
2x2
2x4
2x4
2x2
2x4
2x4
9" (22,9 cm)
Kohler Co. Français-5 1057619-2-D

4. Installer le plafond fini
Installer le matériau du mur résistant à l’eau.
Découper un carré de 9″(22,9 cm) à 9-1/4″(23,5 cm) à chaque
emplacement d’installation désiré.
Installer le matériau du plafond fini.
5. Installer le mamelon du tuyau
Retirer les mamelons.
REMARQUE : La distance minimum entre la face des T/coudes et
la surface du plafond fini devrait être de 2-1/4″(5,7 cm). La mesure
des installations typiques est de 2-3/4″(7 cm).
Mesurer la distance de la face des T/coudes à la surface du
plafond fini. Faire les ajustements si nécessaire.
Si la mesure est de 2-1/4″(5,7 cm): Utiliser des mamelons de
tuyau fermés.
Si la mesure est de 2-3/4″(7 cm): Utiliser des mamelons de tuyau
de 1-1/2″.
2-1/4"
(5,7 cm)
Min.
Découpe
Plafond fini
T
T
Mamelon
Découpe
9"
(22,9 cm) -
9-1/4"
(23,5 cm)
9"
(22,9 cm) -
9-1/4"
(23,5 cm) 9" (22,9 cm) -
9-1/4" (23,5 cm)
Plafond
fini
1057619-2-D Français-6 Kohler Co.

Installer le mamelon du tuyau (cont.)
Visser le mamelon du tuyau dans le T/coude et serrer à la main.
Mesurer la distance de l’extrémité des mamelons à la surface du
plafond fini. Vérifier que la distance soit au moins de 1-1/2″(3,8
cm) et pas plus de 1-3/4″(4,4 cm).
Retirer les mamelons.
Appliquer un ruban d’étanchéité aux filetages des mamelons.
Installer à nouveau les mamelons aux T/coudes.
Faire couler l’eau dans le système pour éliminer toute saleté ou
tous débris.
Kohler Co. Français-7 1057619-2-D

6. Installer le passage d’eau
Placer l’applique à l’intérieur de l’ouverture de raccordement. Les
doubles arrêtes des anti-fuites devraient faire face vers le haut.
Si un des anti-fuites fait contact avec un coude: Élargir l’orifice à
l’arrière de l’anti-fuites de 1-1/4″(3,2 cm).
Visser l’adaptateur sur un des mamelons en utilisant la mèche
fournie de 11 mm, la douille de 11 mm ou de 7/16″, clé à
rallonge et à douille. Utiliser du ruban cache pour maintenir la
mèche en place car celle-ci pourrait tomber et causer des
dommages.
IMPORTANT ! L’applique devrait reposer légèrement à ce point. Si
c’est serré contre le mur, utiliser un plus long mamelon.
Aligner la rainure dans le passage d’eau avec les doubles arrêtes
de l’anti-fuites.
Presser le passage d’eau en place sur l’adaptateur. Sécuriser le
passage d’eau à l’adaptateur avec la vis fournie.
Vérifier que l’applique ne tourne pas ni se déplace.
Passage eau
Vis
Applique
Adaptateur
Clé à douille
avec mèche
Protection contre
fuites
Extension
1057619-2-D Français-8 Kohler Co.
