Kohler K-9132 User manual

Installation Guide
Shower Drain
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K–9132
1032220-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

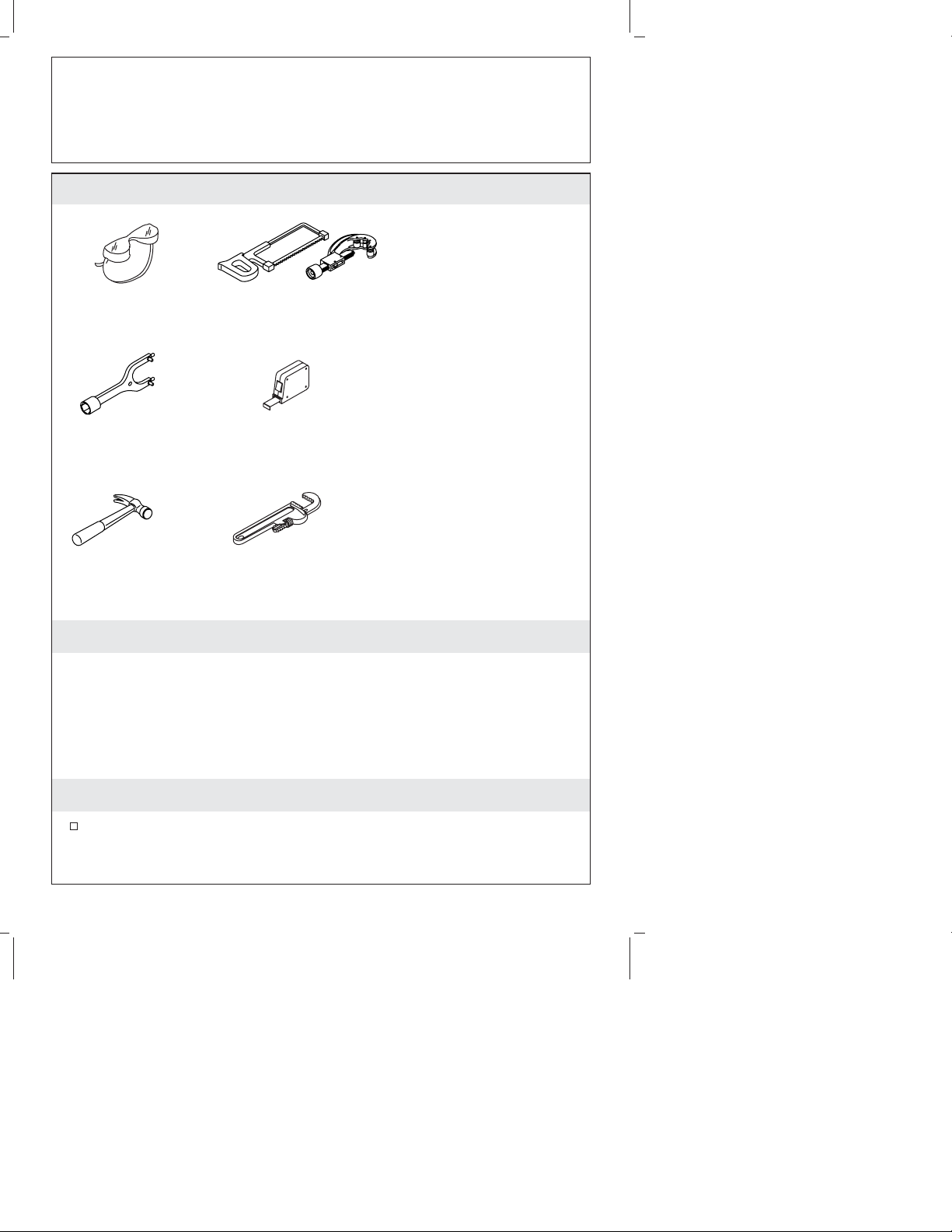

Tools and Materials
Before You Begin
Read all instructions before you begin.
This guide provides instructions for installing this drain with
either the included gasket/connector or with oakum and lead.
NOTE: Install the shower drain to the fixture before installing the
fixture.
Observe all local plumbing and building codes.
Turn off the main water supply.
Carefully inspect the fittings for damage.
Plus:
For Oakum and Lead
Installations:
Basin Wrench
Safety Glasses
Hammer Pipe Wrench
• Caulking Lead
• Oakum
• Lead Furnace
• Pot
• Ladle
• Yarning and Packing
Irons
Hacksaw or Tubing Cutter
Tape Measure
• Caulk
• Caulking Iron
• Caulking Hammer
• Pipe Reamer
• Soap Solution
1032220-2-B 2 Kohler Co.

Before You Begin (cont.)
Locate the rough plumbing for the shower drain according to the
dimensions specified for the fixture and for this fitting.
Kohler Co. reserves the right to make revisions in the design of
drains without notice, as specified in the Price Book.
Kohler Co. 3 1032220-2-B

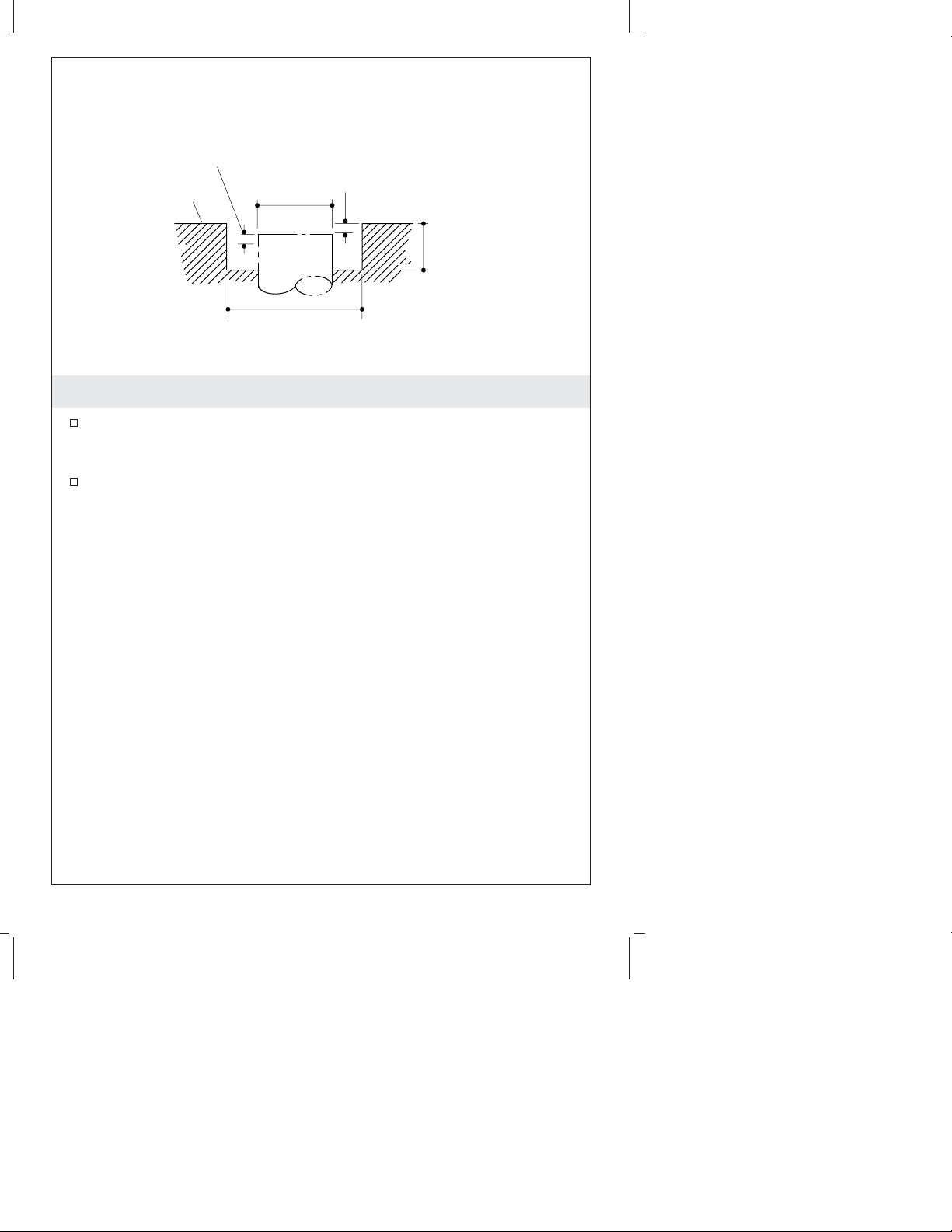

1. Prepare the Site
The 2″NPT (2-3/8″OD) drain pipe must extend as specified for
the fixture. Consult the fixture installation instructions.
Provide a 4-5/8″(11.7 cm) D. minimum hole in the subfloor to
accommodate the 4-1/2″(11.4 cm) shower drain nut. Provide a
minimum working depth of 1-1/2″(3.8 cm) to accommodate the
shower drain nut, washer, gasket, and strainer body.
4-5/8"
(11.7 cm) Min
2" NPT
2-3/8" OD
1-1/2"
(3.8 cm)
Min
1/4" (6 mm)
See fixture
instructions.
Subfloor
1032220-2-B 4 Kohler Co.

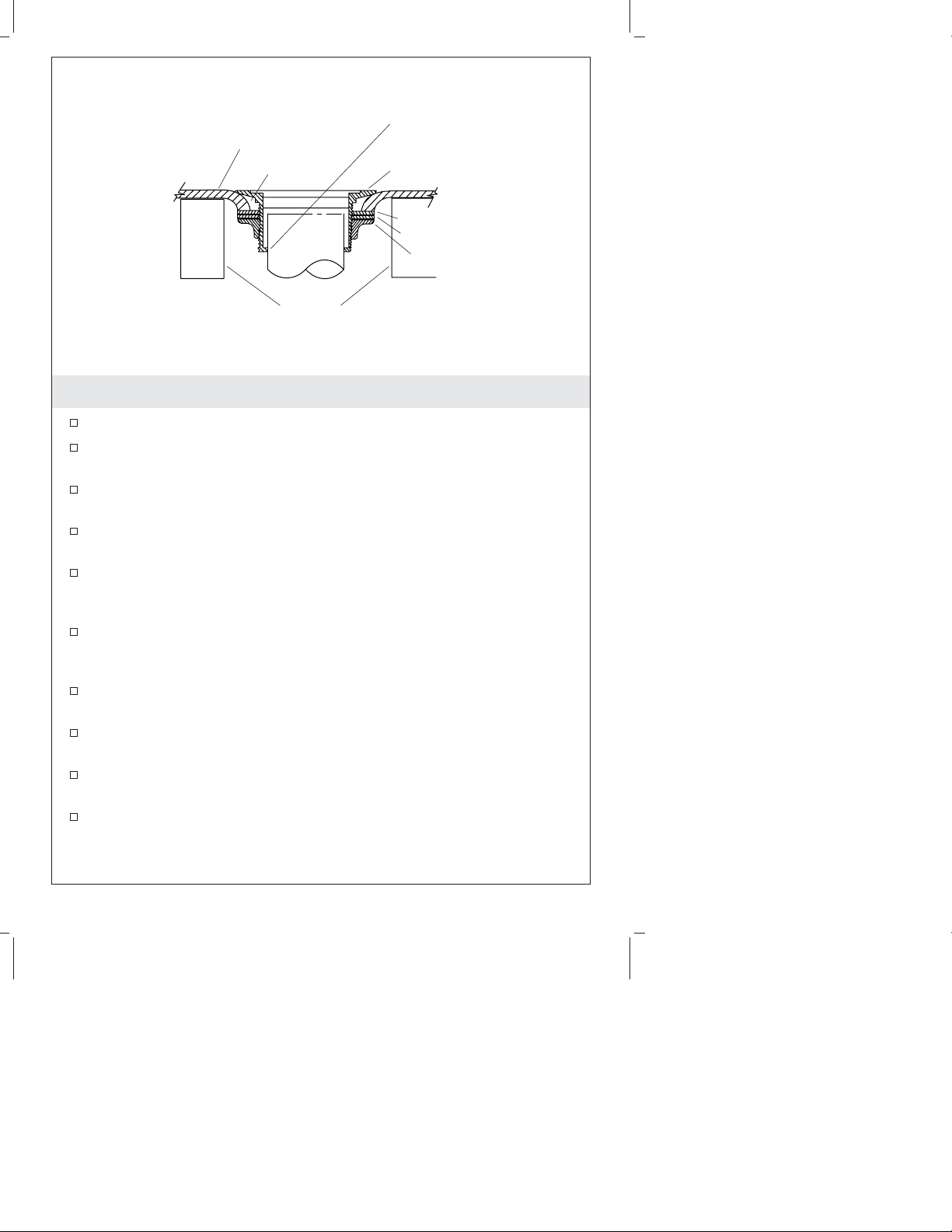

2. Install the Shower Drain
Add support blocks to the shower fixture to access the drain hole.
Apply a bead of caulk around the underside of the strainer body
flange.
Position the strainer body flange through drain hole in the
shower fixture.
Fit the gasket and washer over the strainer body and secure with
the nut.
As an alternative to pre-installing the shower drain to the shower
fixture, place the nut, gasket, and washer over the drain pipe
before installing the shower fixture.
After the shower fixture is installed, thread the strainer body into
the nut from above. This alternative may present difficulty in
threading the nut.
Use the integral bar in the strainer body to securely tighten the
strainer body to the shower fixture.
Set the shower fixture squarely into the pocket in the subfloor or
slab and over the drain pipe.
Shim and level the shower fixture according to the fixture
instructions prior to connecting the drain pipe.
Verify that the drain pipe extends into the drain body the
required distance, and that the drain pipe is centered in the drain
body.
Support
Blocks
Strainer Body
Flange
Shower
Fixture
Gasket
Washer
Nut
Notches for
Tightening
Seal Gap
Kohler Co. 5 1032220-2-B

Install the Shower Drain (cont.)
Secure the fixture according to the shower fixture installation
instructions.
If installing the shower drain using the provided
gasket/connector, proceed to Option A.
If installing the shower drain using oakum and lead, proceed to
Option B.
1032220-2-B 6 Kohler Co.

3. Option A: Install Using Gasket/Connector
Ensure that the drain pipe extends 1-1/4″(3.2 cm) into the drain
body. Center the shower fixture over the drain pipe.
Lubricate the gasket/connector with soap solution.
With the drain pipe inserted into the drain body, pull the
gasket/connector over the drain pipe so the raised letters face
upward.
Push the gasket/connector downward into the strainer body so it
fits tightly.
Use a hammer and caulking tool (a short, narrow piece of wood
will suffice if a caulking tool is not available) to carefully drive
the gasket/connector as far into the drain body as possible. The
drain pipe should be even with the top of the gasket/connector.
Proceed to the ″Complete the Installation″section.
Strainer
Body
Strainer
Plate
Gasket/
Connector
Kohler Co. 7 1032220-2-B

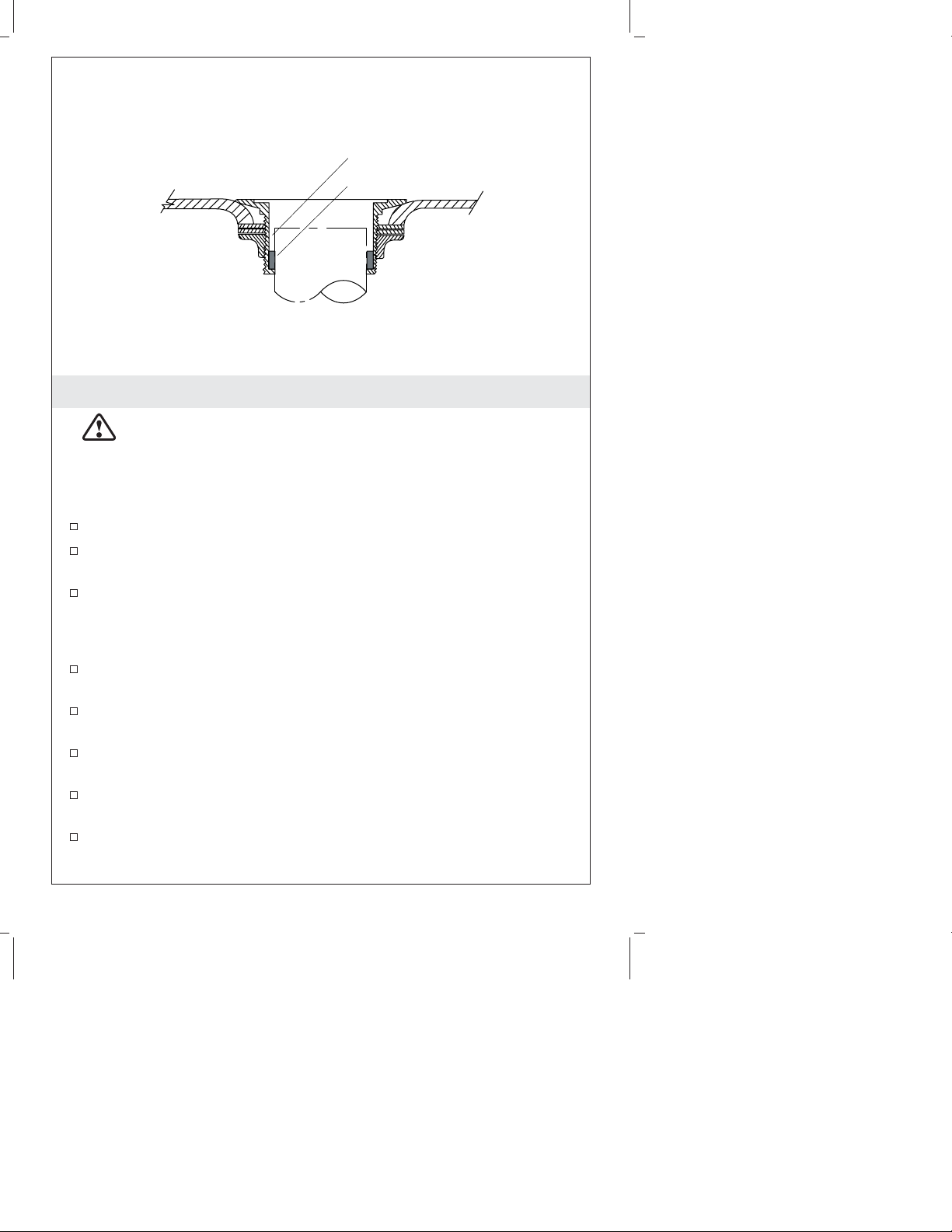

4. Option B: Install Using Oakum and Lead
WARNING: Risk of personal injury. An explosion can occur
if moisture comes in direct contact with molten lead. Pre-heat
wet or cold lead on the side of the furnace before adding it to
a pot containing molten lead. Dry the shower fixture, drain
pipe, and all shower drain components before installing the
drain fitting over the drain pipe.
Gather the materials and prepare the site for lead caulking.
Begin melting the lead. Use enough lead to ensure that the joint
can be filled in one pour.
While the lead is melting, yarn and pack oakum into the gap
between the drain pipe and the strainer body to a depth of
1-5/16″(3.3 cm) from the top of the strainer body [5/8″(1.6 cm)
thickness].
Eliminate all loose oakum fibers by packing them into the joint
with a yarning iron or packing iron heated in the molten lead pot.
Pour the molten lead into the joint to the top of the pipe in one
pour. Allow the lead to cool.
With the caulking hammer and the inside caulking iron, drive
down the lead in four places to set the joint.
Move the inside caulking iron slowly around the joint and pound
it with the caulking hammer to thoroughly caulk the inside edge.
With the outside caulking iron, work slowly around the joint with
the caulking hammer to thoroughly caulk the outside edge.
Oakum (see text)
Lead (see text)
1032220-2-B 8 Kohler Co.

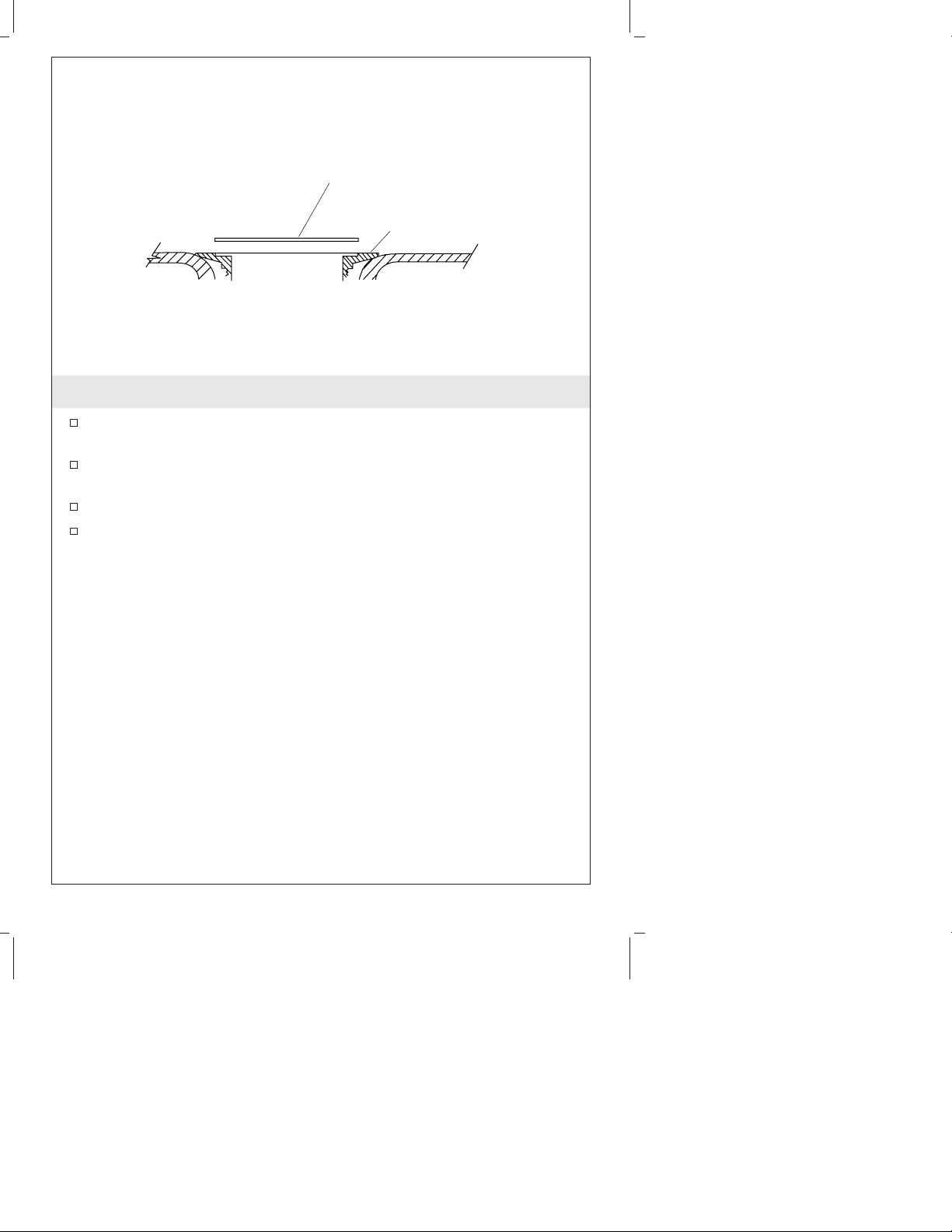

5. Complete the Installation
Plug the inside diameter of the drain pipe and run water into the
drain.
Check for leaks at the joint and around the strainer body flange.
Remove the plug.
Press the strainer plate or drain cover firmly into the strainer
body.
Strainer Body
Flange
Strainer Plate or
Drain Cover
Kohler Co. 9 1032220-2-B

Guide d’installation
Drain de douche
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer
l’installation.
Plus:
Pour des installations
avec filasse et plomb:
Clé pour
bassin
Lunettes de
protection
Marteau Clé à tuyau
• Plomb de garnissage
• Filasse
• Appareil de
chauffage à plomb
• Marmite
• Poche de coulée
• Fers pour filer et
entasser
Scie à métaux ou coupe
tubes
Mètre ruban
• Mastic
• Cordoir
• Marteau à mastiquer
• Aléseur de tuyau
• Solution savonneuse
Kohler Co. Français-1 1032220-2-B

Avant de commencer (cont.)
Ce guide fournit des instruction pour installer ce drain avec soit
un joint connecteur inclus soit avec de la filasse et du plomb.
REMARQUE : Installer le drain de la douche à l’appareil sanitaire
avant d’installer celui-ci.
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer l’alimentation d’eau principale.
Examiner soigneusement les raccords pour déceler tout
dommage.
Localiser la plomberie de raccordement selon les dimensions
spécifiées pour l’appareil sanitaire et pour cette installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des drains et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1032220-2-B

1. Préparer le site
Le tuyau de drainage de 2″NPT (Ø Ext. 2-3/8″) doit s’étendre
comme indiqué pour l’appareil. Consulter les instructions
d’installation de l’appareil.
Fournir un trou de Ø 4-5/8″(11,7 cm) minimum dans le
sous-plancher pour accommoder l’écrou de 4-1/2″(11,4 cm) du
drain de la douche. Prevoir une profondeur minimum de 1-1/2″
(3,8 cm) pour l’écrou du drain de la douche, la rondelle, le joint et
corps de la crépine.
4-5/8"
(11,7 cm) Min
2" NPT
Ø Ext. 2-3/8"
1-1/2"
(3,8 cm)
Min
1/4" (6 mm)
Voir instructions de
l'appareil sanitaire.
Plancher
1032220-2-B Français-3 Kohler Co.

2. Installer le drain de douche
Ajouter des blocs de support à l’appareil de douche pour accéder
à l’orifice du drain.
Appliquer un boudin de mastic au-dessous de la bride du corps
de la crépine.
Positionner la bride du corps de la crépine à travers l’orifice du
drain dans l’appareil de douche.
Ajuster le joint et la rondelle sur le corps de la crépine et
sécuriser avec l’écrou.
Comme alternative pour préinstaller le drain de douche à
l’appareil, placer l’écrou, le joint et la rondelle sur le tuyau du
drain avant d’installer l’appareil de douche.
Après que l’appareil soit installé, visser le corps de la crépine
dans l’écrou par le dessus. Cette alternative peut présenter des
difficultés à visser l’écrou.
Utiliser la barre integrée dans le corps de la crépine pour bien le
fixer à l’appareil.
Bien positionner l’appareil d’équerre dans la cavité du
sous-plancher ou dans la dalle et sur le tuyau du drain.
Caler et niveler l’appareil de douche selon les instructions de ce
dernier avant de connecter le tuyau du drain.
Vérifier que le tuyau du drain s’étende dans le corps du drain
proprement, et que le tuyau du drain soit centré dans le corps du
drain.
Blocs de
support
Bride de corps
de la crépine
Appareil
de douche
Joint
Rondelle
Écrou
Encoches
pour serrage
Joint
d'écartement
Kohler Co. Français-4 1032220-2-B

Installer le drain de douche (cont.)
Sécuriser l’appareil selon les instructions d’installation de
l’appareil de douche.
Si le drain de douche est installé en utilisant le joint/connecteur
fournit, procéder à l’option A.
Si le drain de douche est installé en utilisant de la filasse et du
plomb, procéder à l’option B.
1032220-2-B Français-5 Kohler Co.

3. Option A: Installer en utilisant le joint/connecteur
S’assurer que le tuyau du drain s’étende de 1-1/4″(3,2 cm) dans
le corps du drain. Centrer l’appareil de douche au dessus du
tuyau du drain.
Lubrifier le joint/connecteur avec la solution de savon.
Avec le tuyau inséré dans le corps du drain, tirer le
joint/connecteur sur le tuyau du drain de manière à ce que les
lettres élevées soient dirigées vers le haut.
Presser le joint/connecteur vers le bas dans le corps de la crépine
de manière à ce qu’il soit bien sécurisé.
Utiliser un marteau et un outil à mastic (une pièce en bois courte,
étroite sera suffisante le cas échéant) pour engager délicatement le
joint/connecteur aussi loin que possible dans le corps du drain.
Le tuyau du drain devrait être nivelé avec le joint/connecteur.
Procéder à la section ″Compléter l’installation″.
Corps de
la crépine
Plaque de
la crépine
Couvercle
du drain
Joint/connecteur
Kohler Co. Français-6 1032220-2-B

4. Option B: Installer en utilisant de la filasse et du plomb
AVERTISSEMENT : Risque de blessures corporelles. Une
explosion pourrait avoir lieu si de l’humidité se met en
contact avec du plomb liquide. Préchauffer du plomb humide
ou froid au côté du four avant de l’ajouter au récipient
contenant le plomb liquide. Sécher l’appareil de douche, le
tuyau du drain, et tous les composants du drain de douche
avant d’installer les raccords du drain sur le tuyau de celui-ci.
Rassembler les matériels et préparer le site pour masticage avec
plomb.
Commencer à faire fondre le plomb. Utiliser assez de plomb pour
assurer que le joint puisse être rempli en une fois.
Alors que le plomb est entrain de fondre, entasser la filasse dans
l’espacement entre le tuyau du drain et le corps du siphon à une
profondeur de 1-5/16″(3,3 cm) du dessus de celui-ci [5/8″(1,6
cm) d’épaisseur].
Eliminer toutes les fibres de filasse en les entassant avec un fer
chauffé dans le récipient contenant le plomb liquide.
Verser le plomb fondu dans le joint à l’extrémité supérieure du
tuyau en une fois. Laisser le plomb refroidir.
Avec le marteau à mastiquer et un fer à mastiquer intérieur,
diriger le plomb vers le bas à quatre endroits pour sceller le joint.
Déplacer le fer à mastiquer intérieur lentement autour du joint et
le compresser avec le marteau à mastiquer afin de bien mastiquer
le rebord intérieur.
Filasse (voir texte)
Plomb (voir texte)
1032220-2-B Français-7 Kohler Co.

Option B: Installer en utilisant de la filasse et du plomb (cont.)
Avec un fer à mastiquer extérieur, travailler lentement autour du
joint avec le marteau afin de bien mastiquer le rebord extérieur.
Kohler Co. Français-8 1032220-2-B

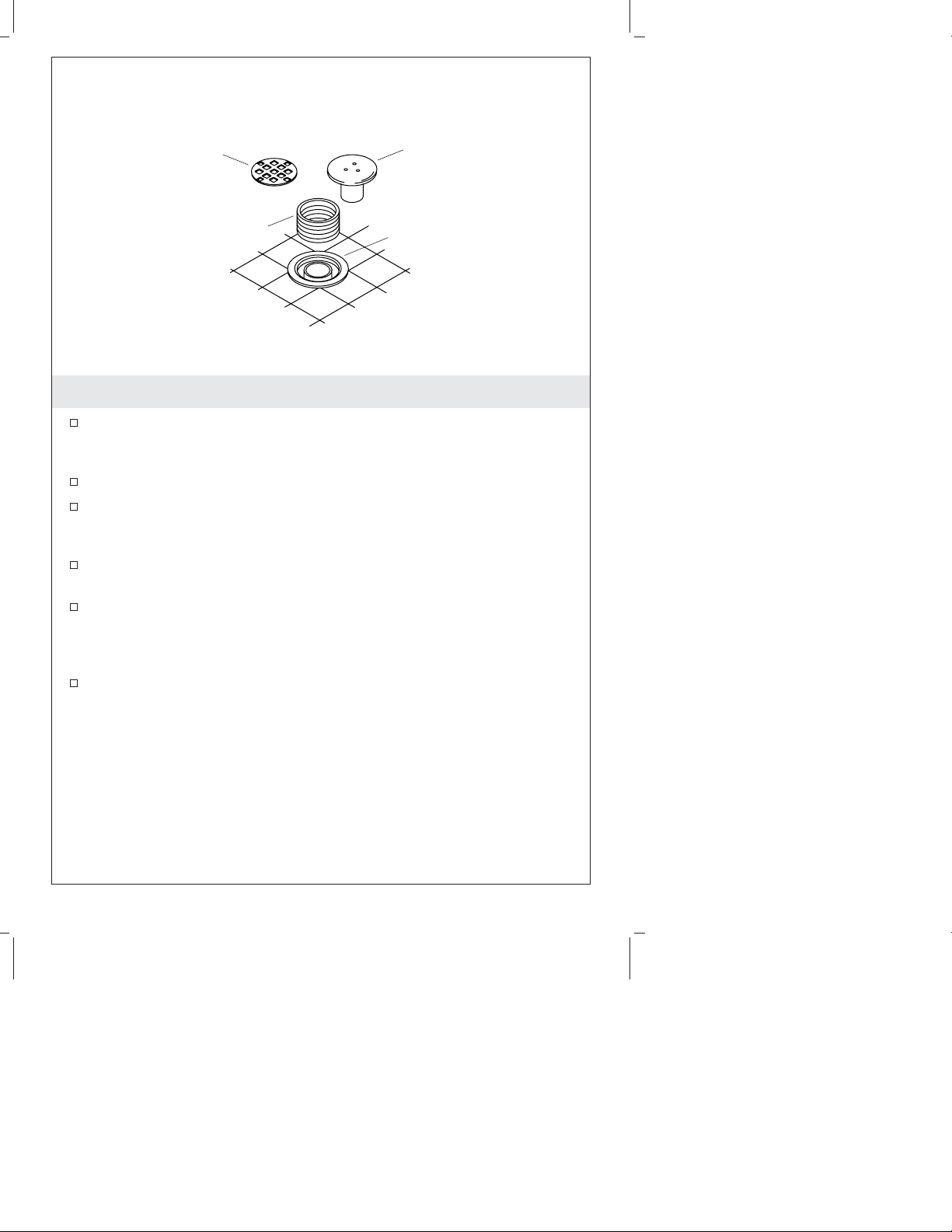

5. Compléter l’installation
Brancher le diamètre intérieur du tuyau du drain et faire couler
l’eau dans le drain.
Vérifier s’il y a des fuites au niveau du joint et autour de la bride
du corps de la crépine.
Retirer le bouchon.
Presser fermement la plaque du siphon ou couvercle du drain
dans le corps de la crépine.
Bride de corps de
la crépine
Plaque de la crépine ou
couvercle du drain
1032220-2-B Français-9 Kohler Co.

Guía de instalación
Desagüe de ducha
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Lea todas las instrucciones antes de comenzar.
Esta guía proporciona instrucciones para la instalación de este
desagüe con el empaque/conector incluido o con estopa y plomo.
Más:
Para instalaciones
con estopa y plomo:
Llave de lavabo
Lentes de
seguridad
Martillo Llave para tubos
• Plomo para calafatear
• Estopa
• Horno para plomo
• Crisol
• Cucharón
• Escoplo y escoplo de
retacar
Sierra para metales o
cortatubos
Cinta para medir
• Sellador
• Escoplo calafateador
• Martillo calafateador
• Escariador de tubos
• Solución jabonosa
Kohler Co. Español-1 1032220-2-B

Antes de comenzar (cont.)
NOTA: Instale el desagüe de ducha en la unidad antes de instalarla.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro de agua.
Revise con cuidado las conexiones para determinar si existen
daños.
Coloque las tuberías para el desagüe de la ducha según las
dimensiones especificadas para la unidad y para esta conexión.
Kohler Co. se reserva el derecho de modificar el diseño de los
desagües sin previo aviso, tal como se especifica en la lista de
precios.
1032220-2-B Español-2 Kohler Co.
