Kohler K-2600 User manual

Installation Guide
Self-Rimming/Undercounter Lavatories
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”

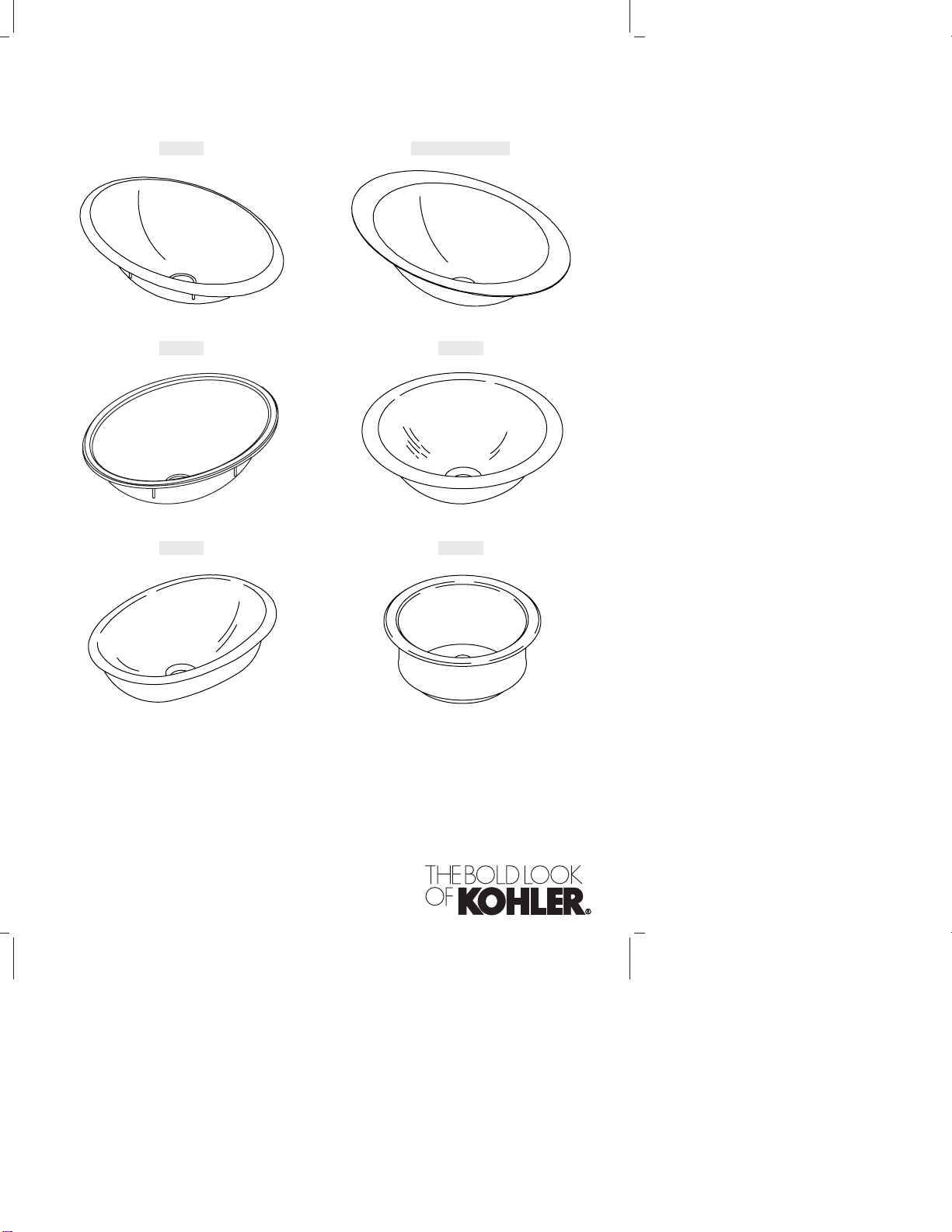

K-2600 K-2602, K-2603
K-2605 K-2610
K-2611 K-2612
1018896-2-C

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

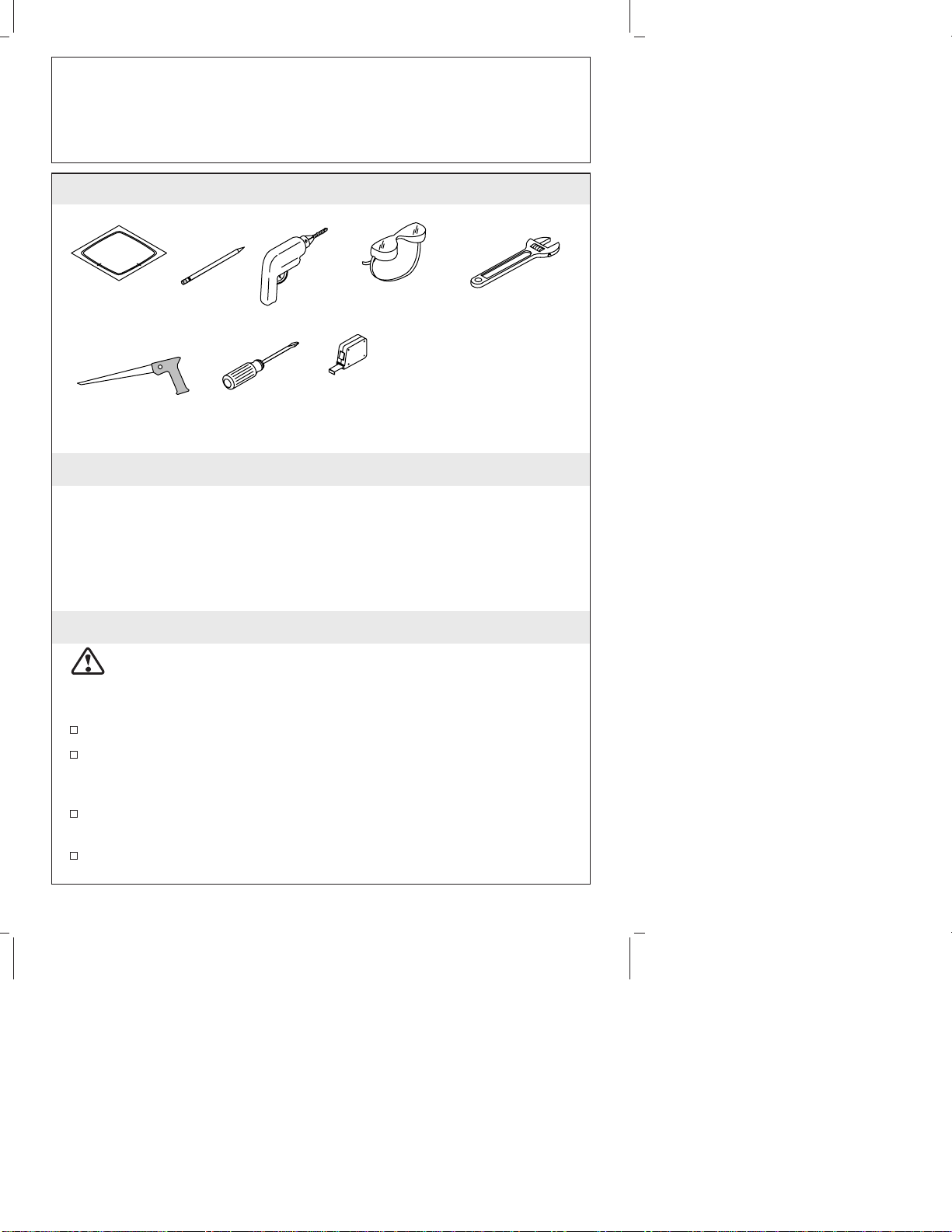

Tools and Materials
Before You Begin
WARNING: Risk of personal injury. Metal surfaces are sharp
and can cause severe cuts. Use gloves and handle lavatory
edges carefully.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Do not substitute another sealant if one is supplied with this
lavatory.
Use the template supplied with the lavatory.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Pencil Drill
Screwdriver
Keyhole Saw
Template
(supplied) Safety
Glasses Adjustable
Wrench
Tape
Measure
Plus:
• 1/2" drill bit
• Ruler
• Hole Saw
• Gloves
1018896-2-C 2 Kohler Co.

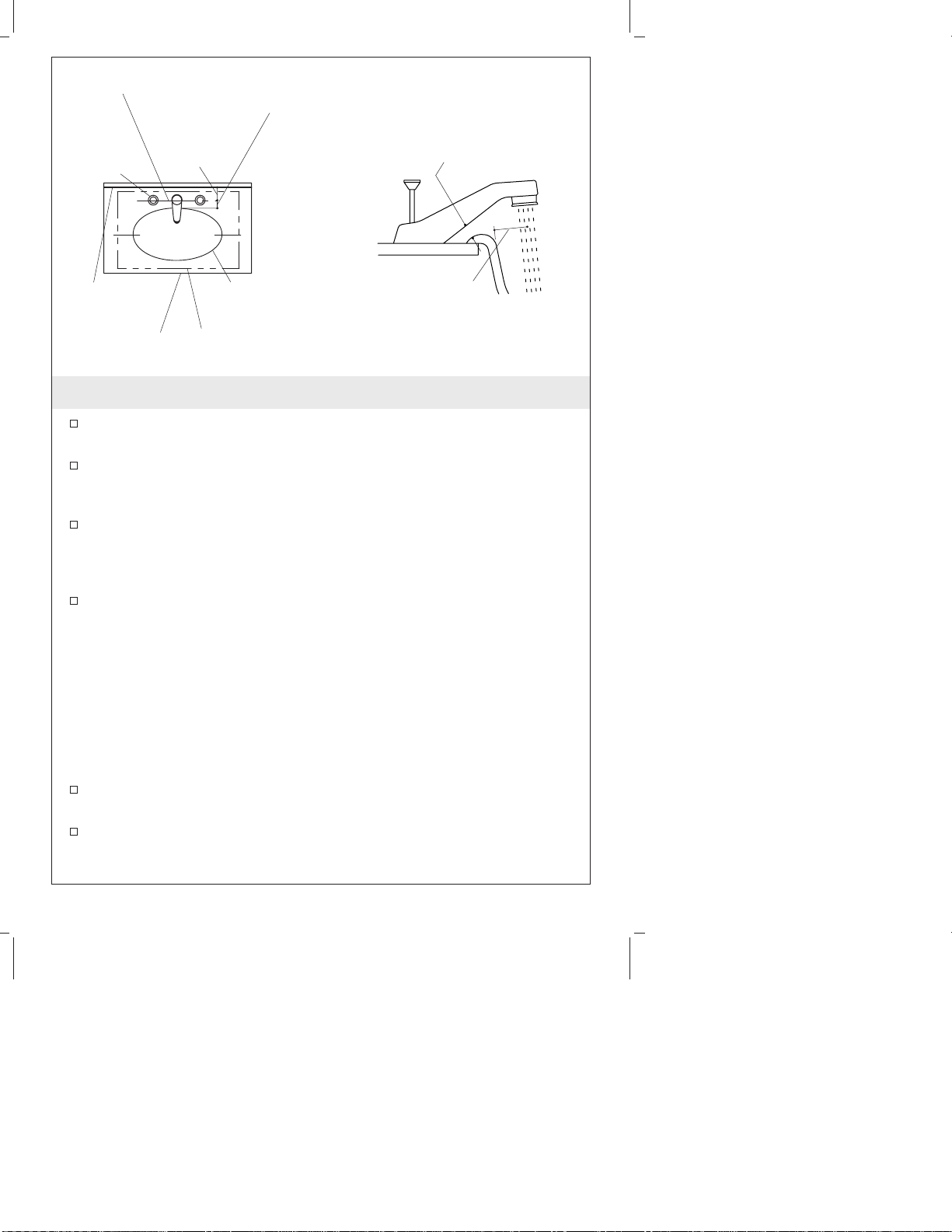

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Determine the faucet centerline location. Consider the faucet and
handle escutcheon diameters, the length of the spout, and the
clearance between the spout and the lavatory rim.
Calculate the faucet centerline measurement by first dividing the
escutcheon diameter by 2, and then adding 1/4″(6 mm) to the
result. If necessary, round the calculation up to the nearest 1/16″
(2 mm).
Carefully draw the calculated faucet centerline on the cut-out
template. Choose the most suitable location based upon the
following factors:
•compliance with all local plumbing codes
•minimum 2″(5.1 cm) distance from the water stream to the
lavatory rim edge. This is important to ensure adequate clearance
for hand washing
•a minimum 1/4″(6 mm) distance between the faucet spout and
the lavatory rim
Redraw the faucet centerline as needed to meet these
requirements.
Draw a line on the cut-out template a minimum of 2″(5.1 cm)
behind the final faucet centerline. This is the minimum
backsplash locator line.
Handle
Escutcheon
Calculated Faucet
Centerline Distance
2" (5.1 cm)
Min.
Backsplash
Countertop Template
Rim Outline
Centerline
2" (5.1 cm) Min.
1/4" (6 mm) Min.
Kohler Co. 3 1018896-2-C

Preparation (cont.)
NOTE: Some Kohler faucets require a minimum of 2-1/2″(6.4 cm)
behind the final faucet centerline.
Cut along the backsplash locator line on the template.
Cut out the template along the inside of the template cutting line.
Position the template on the countertop to ensure clearance
between the lavatory, faucet, and backsplash.
Verify cabinet clearance beneath the countertop.
Use a pencil to trace the template on the countertop.
Mark the faucet and handle centerline on the countertop.
1018896-2-C 4 Kohler Co.

2. Self-Rimming Installation
WARNING: Risk of personal injury. Metal surfaces are sharp
and can cause severe cuts. Use gloves and handle lavatory
edges carefully.
Cut out the opening by carefully following the pencil line traced
from the template.
Temporarily position the lavatory in the countertop to check fit.
Remove the lavatory.
Drill the faucet holes according to the faucet installation
instructions.
Install the faucet to the countertop according to the
manufacturer’s instructions.
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
NOTE: When installing the K-7702 drain, use the tapered gasket
supplied with the lavatory instead of the gasket supplied with the
drain. CAUTION: Risk of product damage. Overtightening the wing
nuts may cause irreparable damage to the lavatory.
Apply bead of sealant around entire underside of lavatory rim
between stud and rim edge.
Place the lavatory into the cut-out hole and position.
Self-Rimming Installation
Lavatory
Sealant
Stud
Kohler Co. 5 1018896-2-C

Self-Rimming Installation (cont.)
Assemble the clip and wing nut to the stud and carefully
finger-tighten to remove any gaps between the lavatory rim and
the countertop. Do not overtighten the wing nuts.
Remove any excess sealant using damp cloth.
Allow sealant to set for 30 minutes before proceeding.
Proceed to the Complete the Installation section.
1018896-2-C 6 Kohler Co.

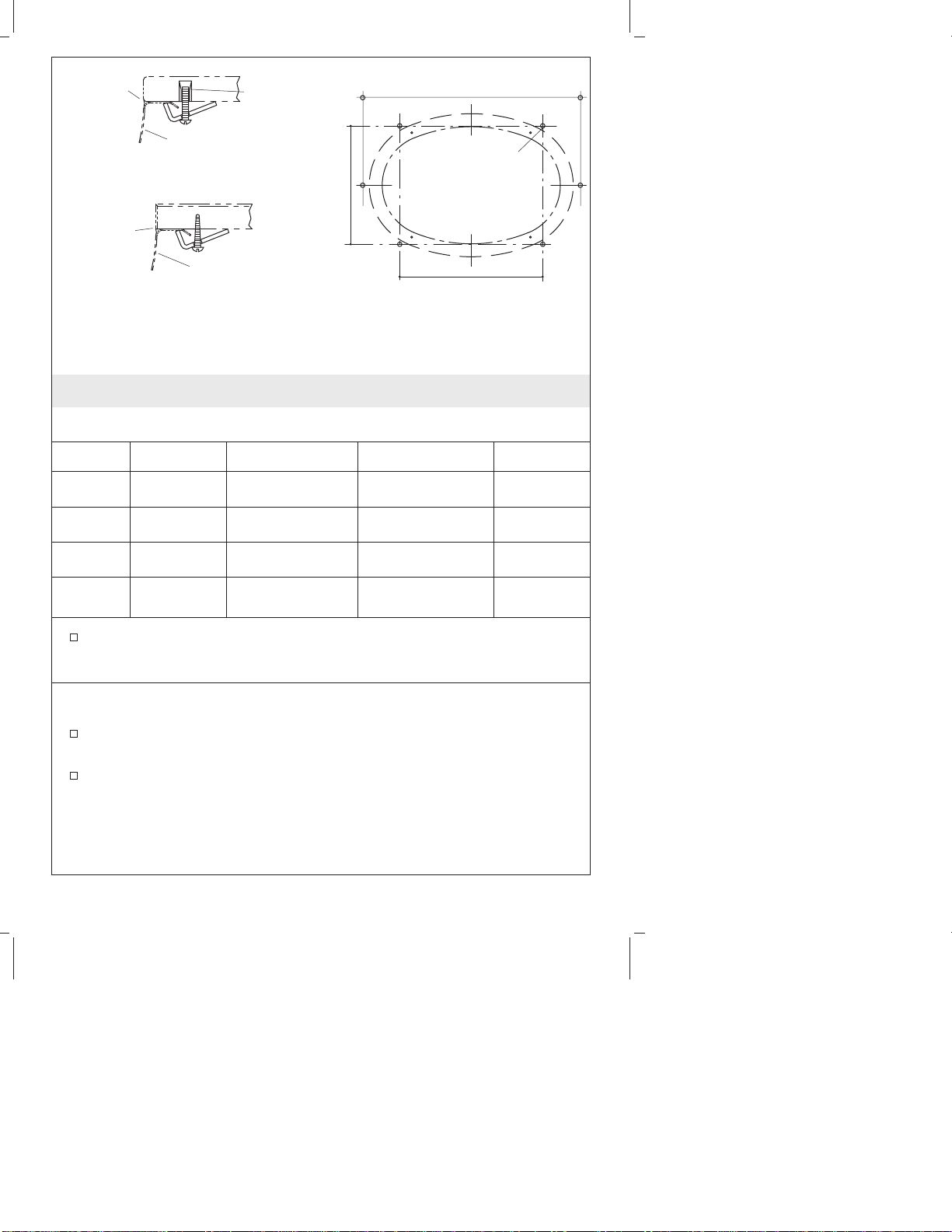

3. Undercounter Installation
Cut-Out Dimensions
AB C
K-2610 Round Lav. 10-1/8″(25.7
cm) 10-1/8″(25.7 cm) N/A
K-2612 Round Lav. 13-1/2″(34.3
cm) 13-1/2″(34.3 cm) N/A
K-2611 Oval Lav. 9-3/4″(24.8 cm) 11-3/4″(29.8 cm) N/A
K-2602 Elliptical 13-3/4″(34.3
cm) 12″(30.5 cm) 23-5/8″ (60 cm)
Cut out the opening by carefully following the pencil line traced
from the template.
Install Wood Countertop
Mark and pre-drill the wood screw holes at the locations shown
on the previous table.
Waterproof any exposed areas of wood.
Install Marble/Stone Countertop
Position the countertop upside down on foam padding to protect
the surface.
Wood Countertop
Lavatory
Sealant
Undercounter Installation
Marble Slab / Solid Surface
Countertop
Lavatory
Insert
Sealant
Reference Hole
Location
A
C
B
Kohler Co. 7 1018896-2-C

Undercounter Installation (cont.)
Mark and drill 3/8″holes 5/8″(1.6 cm) deep at the locations
shown on the previous table.
Use a setting tool and hammer to secure the anchors.
For All Undercounter Installations
WARNING: Risk of personal injury. Metal surfaces are sharp
and can cause severe cuts. Use gloves and handle lavatory
edges carefully.
If the countertop has not been installed, install it at this time.
Drill the faucet holes according to the faucet installation
instructions.
Install the faucet to the countertop according to the faucet
manufacturer’s instructions.
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
NOTE: When installing the K-7702 drain, use the tapered gasket
supplied with the lavatory instead of the gasket supplied with the
drain.
Apply a continuous bead of quality sealant to the top surface of
the lavatory rim where it will contact the countertop.
NOTE: The screws provided should be used on countertops with a
minimum 1″(2.5 cm) thickness. For thinner countertops, use
appropriate anchors and fasteners (not provided).
For wood, wood composite, and marble countertops, install the
lavatory to the countertop with the clamps and screws provided.
For other countertop materials, refer to the countertop
manufacturer’s instructions for recommended fasteners.
CAUTION: Risk of product damage. Overtightening the nuts
may cause irreparable damage to the lavatory.
Position the lavatory squarely under the cutout before tightening
the clamps. Draw the lavatory rim up against the countertop until
it is snug. Do not overtighten.
Immediately wipe away any excess sealant, and fill any voids as
needed.
Allow the sealant to set for 30 minutes before proceeding.
Proceed to the Complete the Installation section.
1018896-2-C 8 Kohler Co.

4. Complete the Installation
Assemble the adjustable drain pop-up linkage.
Apply plumbers putty to the underside of the drain flange.
Insert the drain flange into the drain hole of the lavatory.
From underneath the lavatory, apply plumbers putty to the
underside of the drain area.
Slide the gasket, tapered side down, followed by the chrome
plated brass tube on to the drain flange.
Slide the other gasket, tapered side up, onto the drain flange and
push the gaskets and tube up against the underside of the
lavatory.
Slide the flat washer onto the drain flange and up against the
bottom gasket.
Secure the assembly with the locknut.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Turn the water supplies on and check for leaks.
Drain Flange
(Purchased)
Apply
plumbers
putty.
Tapered Gasket
Tapered Gasket
Flat Washer
Locknut
Chrome Plated
Brass Tube
Kohler Co. 9 1018896-2-C

Guide d’Installation
Lavabos à rebord intégré/sous comptoir
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de Commencer
AVERTISSEMENT : Risque de blessure corporelle. Les surfaces
métalliques ont des bords tranchants et peuvent provoquer de
graves coupures. Porter des gants et manipuler les rebords de
l’évier avec précaution.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain et la tuyauterie d’alimentation. Remplacer si
nécessaire.
N’utiliser uniquement que le mastic fourni avec ce lavabo.
Plus:
• Mêche 1/2"
• Règle
• Scie-cloche
• Gants
Metre
ruban
Tournevis
Scie égoïne
Plan
(fourni) Crayon Perceuse Lunettes de
protection Clé à
molette
Kohler Co. Français-1 1018896-2-C

Avant de Commencer (cont.)
Utiliser le plan de découpe fourni avec le lavabo.
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Kohler Co. Français-2 1018896-2-C

1. Préparation
Installer les alimentations d’eau et tuyaux de drain selon
l’information du plan de raccordement.
Déterminer l’emplacement de l’axe du robinet. Tenir compte du
diamètre des appliques du robinet et des poignées, la longueur
du bec et le dégagement entre le bec et le rebord du lavabo.
Calculer la dimension de l’axe central du robinet en divisant par
deux le diamètre de l’applique, puis en y ajoutant 1/4″(6 mm). Si
nécessaire, arrondir le calcul au plus proche de 1/16″(2 mm).
Tracer soigneusement l’axe central du robinet sur le gabarit de
découpage. Choisir l’emplacement le plus adéquat, selon les
suivants éléments:
•conformité aux codes de plomberie locaux
•distance minimum de 2″(5,1 cm) du jet d’eau au rebord du
lavabo. Ceci est important pour assurer un espace adéquat lors
du lavage des mains.
•distance minimum de 1/4″(6 mm) entre le bec du robinet et le
rebord du lavabo.
Tracer à nouveau l’axe du robinet au besoin, afin de satisfaire à
ces exigences.
Tracer une ligne sur le plan de au moins 2″(5,1 cm) derrière l’axe
final du robinet. Ceci est l’emplacement de la ligne du dosseret
minimum.
Applique
de poignée
Distance ligne
centrale calculée
2" (5,1 cm)
Min.
Dosseret
Comptoir Plan
Pourtour
du rebord
Ligne centrale
2" (5,1 cm) Min.
1/4" (6 mm) Min.
1018896-2-C Français-3 Kohler Co.

Préparation (cont.)
REMARQUE : Certains robinets Kohler requièrent au moins 2-1/2″
(6,4 cm) derrière la ligne de l’axe centrale finale du robinet.
Découper le long de la ligne du dosseret sur le gabarit.
Découper le gabarit le long du bord intérieur de la ligne de
découpe.
Placer le gabarit sur le comptoir de façon à assurer un
dégagement entre le lavabo, le robinet et le dosseret.
Vérifier l’espace requis pour le meuble sous le comptoir.
Tracer le pourtour sur le comptoir à l’aide d’un crayon.
Marquer l’axe central du robinet et des poignées sur le comptoir.
Kohler Co. Français-4 1018896-2-C

2. Installation du lavabo à rebord intégré
AVERTISSEMENT : Risque de blessure corporelle. Les surfaces
métalliques ont des bords tranchants et peuvent provoquer de
graves coupures. Porter des gants et manipuler les rebords de
l’évier avec précaution.
Découper l’ouverture du comptoir suivant la ligne tracée.
Positionner temporairement le lavabo dans le comptoir pour
vérification de l’ajustement.
Retirer le lavabo.
Percer les orifices du robinet selon les instructions d’installation.
Installer le robinet sur le comptoir suivant les instructions du
fabricant.
Installer le drain au lavabo selon les instructions du fabricant.
REMARQUE : Lors de la pose du drain K-7702, utiliser la bague
d’étanchéité conique fournie avec le lavabo, plutôt que la bague
d’étanchéité fournie avec le drain.
ATTENTION : Risque d’endommagement du produit. Le
serrage excésif des écrous à oreilles peut endommager de façon
irréparable le lavabo.
Appliquer un boudin de mastic d’étanchéité tout autour et sous le
rebord inférieur du lavabo.
Placer le lavabo dans l’ouverture et positionner.
Installation du lavabo
à rebord intégré
Lavabo
Matériau
d'étanchéité
Montant
1018896-2-C Français-5 Kohler Co.

Installation du lavabo à rebord intégré (cont.)
Assembler l’agrafe et l’écrou à oreilles au goujon puis visser
doucement à la main pour éliminer tout espace entre le rebord du
lavabo et le comptoir. Ne pas trop serrer les écrous à oreilles.
Retirer tout excédent de mastic à l’aide d’un chiffon humide.
Laisser sécher le mastic pendant au moins 30 minutes avant de
continuer.
Procéder à la section compléter l’installation
Kohler Co. Français-6 1018896-2-C

3. Installation sous comptoir
Dimensions de découpe
AB C
K-2610 Lavabo
rond 10-1/8″(25,7 cm) 10-1/8″(25,7 cm) N/A
K-2612 Lavabo
rond 13-1/2″(34,3 cm) 13-1/2″(34,3 cm) N/A
K-2611 Lavabo
ovale 9-3/4″(24,8 cm) 11-3/4″(29,8 cm) N/A
K-2602 Elliptique 13-3/4″(34,3
cm) 12″(30,5 cm) 23-5/8″ (60 cm)
Découper l’ouverture du comptoir en suivant soigneusement la
ligne tracée du gabarit.
Installer le comptoir en bois
Marquer et percer des trous pilotes pour les vis à bois aux
emplacements illustrés dans la table précédente.
Imperméabiliser toute surface exposée du bois.
Comptoir en bois
Lavabo
Matériau
d'étanchéité
Installation sous comptoir
Plaque de Marbre/Surface
comptoir
Lavabo
Insertion
Matériau
d'étanchéité
Référence de
l'emplacement
du trou
A
C
B
1018896-2-C Français-7 Kohler Co.

Installation sous comptoir (cont.)
Pour les comptoirs en marbre ou en pierre
Positionner le comptoir à l’envers sur une surface coussinée pour
en protéger la surface.
Marquer et percer orifices de 3/8″,de5/8″(1,6 cm) de
profondeur aux emplacements indiqués dans la table précédente.
Utiliser un outil pour la pose et marteler les ancrages.
Pour toutes les installations sous comptoir
AVERTISSEMENT : Risque de blessure corporelle. Les surfaces
métalliques ont des bords tranchants et peuvent provoquer de
graves coupures. Porter des gants et manipuler les rebords de
l’évier avec précaution.
Installer le comptoir à ce stade, si cela n’a pas déjà été fait.
Percer les orifices du robinet selon les instructions d’installation.
Installer le robinet sur le comptoir selon les instructions du
fabricant.
Installer le drain au lavabo selon les instructions du fabricant.
REMARQUE : Lors de la pose du drain K-7702, utiliser la bague
d’étanchéité conique fournie avec le lavabo, plutôt que la bague
d’étanchéité fournie avec le drain.
Appliquer un boudin continu de mastic de qualité sur la surface
supérieure du rebord de lavabo au point de contact avec le
comptoir.
REMARQUE : Les vis fournies doivent s’employer avec des
comptoirs d’un épaisseur minimale de 1″(2,5 cm). Pour des
comptoirs plus minces, utiliser des dispositifs d’ancrage et de
fixation appropriés (non fournis).
Pour des comptoirs en bois, bois composite et marbre, installer le
lavabo sur le comptoir avec les attaches et les vis fournies. Pour
d’autres matériaux de comptoir, se reporter aux instructions du
fabricant pour les dispositifs de fixation recommandés.
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif des écrous peut endommager de manière
irréparable le lavabo.
Kohler Co. Français-8 1018896-2-C

Installation sous comptoir (cont.)
Positionner le lavabo de manière nivelée sous l’ouverture avant
de serrer les attaches. Rapprocher le rebord de lavabo contre le
comptoir jusqu’à l’ajustage. Ne pas trop serrer.
Essuyer immédiatement tout excès de matériau d’étanchéité et
combler tout vide au besoin.
Laisser sécher le mastic pendant au moins 30 minutes avant de
continuer.
Procéder à la section compléter l’installation
1018896-2-C Français-9 Kohler Co.

4. Compléter l’installation
Assembler le drain mécanique ajustable.
Appliquer du mastic de plombier au dessous de la bride du
drain.
Insérer la bride du drain dans l’orifice du drain du lavabo.
D’en-dessous du lavabo, appliquer du mastic de plombier au
dessous de de l’emplacement du drain.
Glisser je joint, côté conique vers le bas, suivi du tube en laiton
chromé sur la bride du drain.
Glisser un autre joint, côté conique vers le haut, sur la bride du
drain et presser les joints et le tube vers le haut contre le dessous
du lavabo.
Glisser la rondelle plate sur la bride du drain et vers le haut
contre le joint inférieur.
Sécuriser l’ensemble avec un contre-écrou.
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non abrasif.
Ouvrir les alimentations d’eau et vérifier s’il y a des fuites.
Bride du drain
(Achetée)
Appliquer du
mastic de
plomberie.
Rondelle plate
Contre-écrou
Tube en laiton
plaqué chrome
Joint d'étanchéité
conique
Joint d'étanchéité
conique
Kohler Co. Français-10 1018896-2-C

Guía de instalación
Lavabos con borde terminado/bajo el mostrador

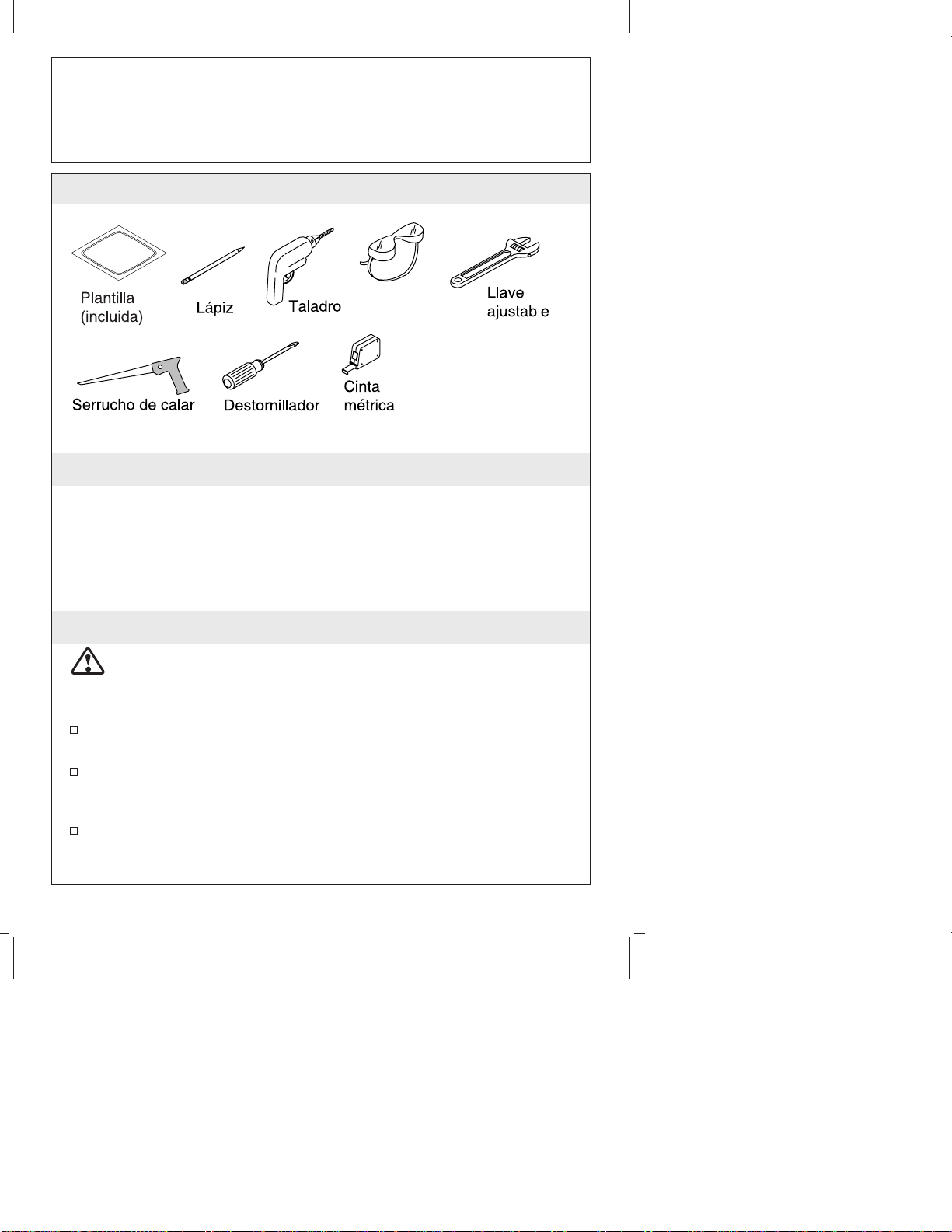

Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales. Las superficies
metálicas tienen bordes cortantes y pueden producir graves
cortes. Utilice guantes y tenga cuidado con los bordes del
lavabo.
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para ver si está dañado. Vuelva a colocar el lavabo en la caja
como protección hasta que lo instale.
Examine las tuberías de suministro y de desagüe. Reemplácelas
de ser necesario.
Más:
• Broca de 1/2"
• Regla
• Sierra de corona
• Guantes
Lentes de
seguridad
Kohler Co. Español-1 1018896-2-C
