Kohler K-T16237 User manual

Installation Guide
High-Flow Bath Faucet Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-T16237 K-T16248
1054538-2-D

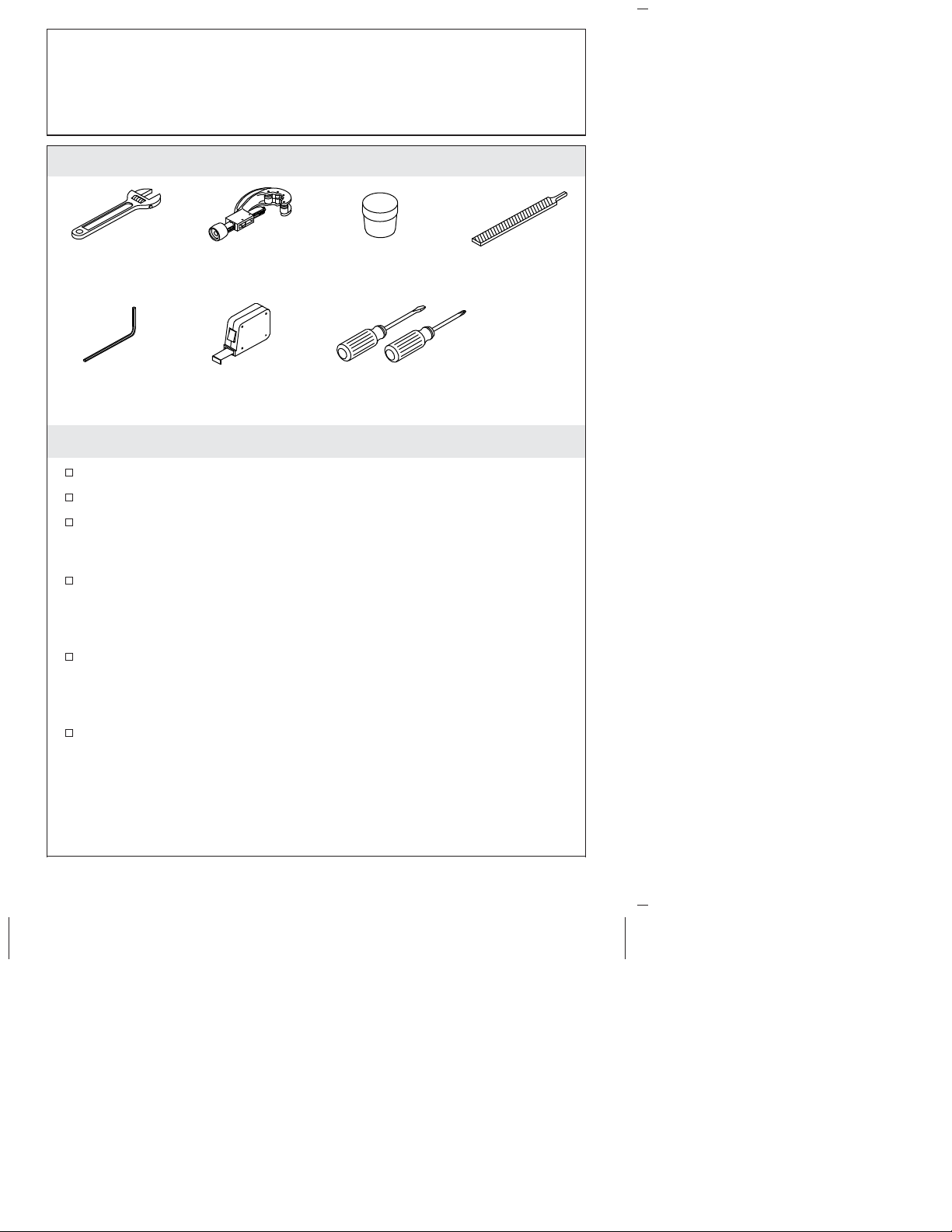

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supply.
Install the required valves (K-300-K-NA, K-300-KR-NA, or
K-301-K-NA) prior to installing the product. Refer to the
installation instructions packed with the valves.
Deep rough-in kit #1071648 accommodates an additional 1/2″
(13 mm) of tile thickness for faucet installations using 1/2″valve
systems.
Deep rough-in kit #1071651 accommodates an additional 1/2″
(13 mm) of tile thickness for faucet installations using 3/4″valve
systems.
Complete the finished deck material before installing the bath
faucet trim.
Adjustable
Wrench
Plumbers
Putty
Assorted
Screwdrivers
Tape
Measure
5/32" Hex
Wrench
Plus:
• Rag
Tube
Cutter
File
1054538-2-D 2 Kohler Co.

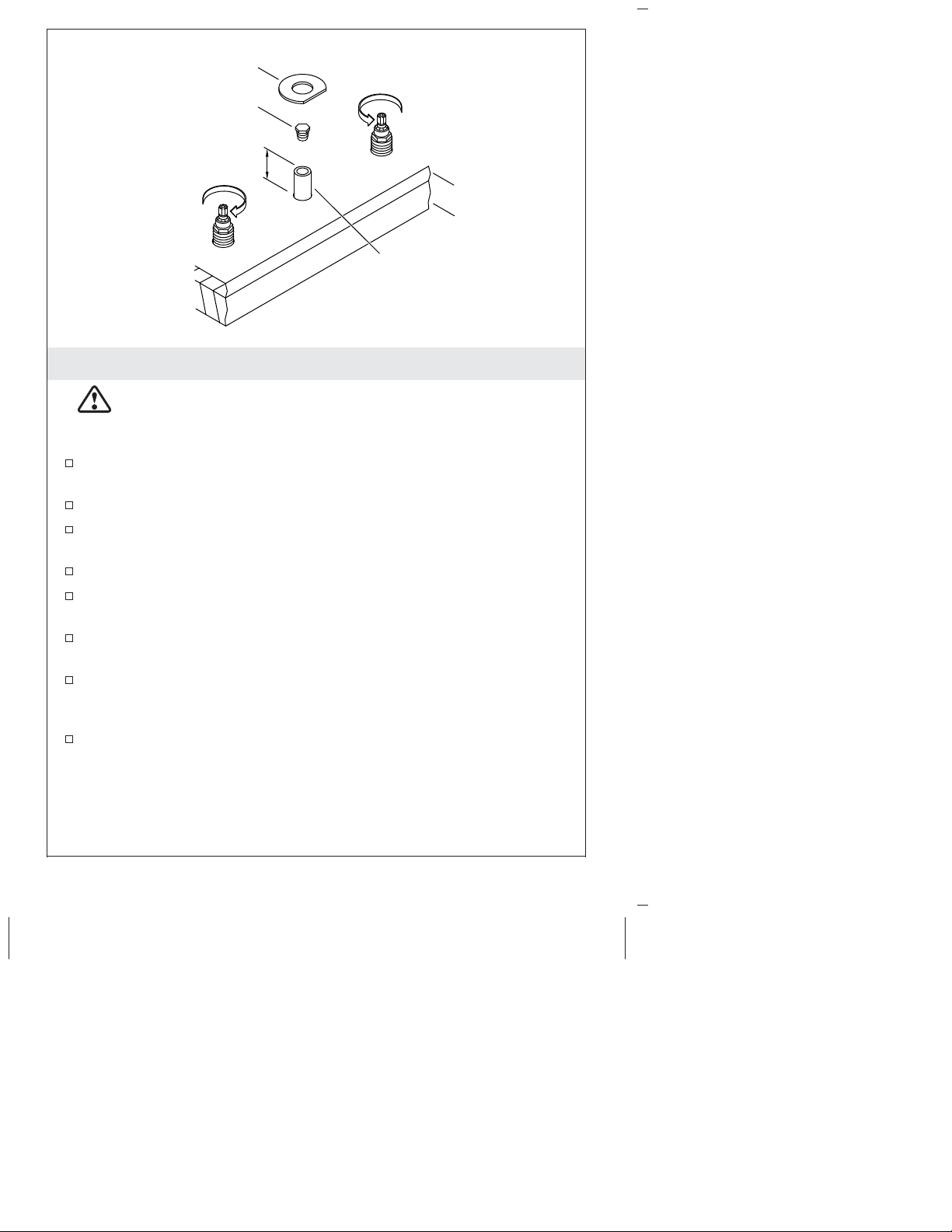

1. Prepare for Spout Installation
CAUTION: Risk of personal injury. Do not lean over the
pipe plug when turning or removing the pipe plug. Water
may spray or purge when removing the pipe plug.
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Remove the plaster guard from the spout supply tube.
Wrap a rag around the pipe plug to prevent water spray.
Carefully remove the pipe plug.
Ensure the spout tube extends at least 1-1/4″(32 mm) above the
finished deck.
Using a file, remove burrs from the spout tube to prevent damage
to the O-ring inside the sleeve.
For tile-covered deck installations: Slide the washer onto the
spout tube with the flat edge facing front.
For all other installations: Discard the brass washer.
Brass Washer (For Tile)
Spout
Supply Tube
Finished Deck
Rough Deck
1-1/4"
(32 mm) Min
Pipe Plug
Close Hot
Close Cold
Kohler Co. 3 1054538-2-D

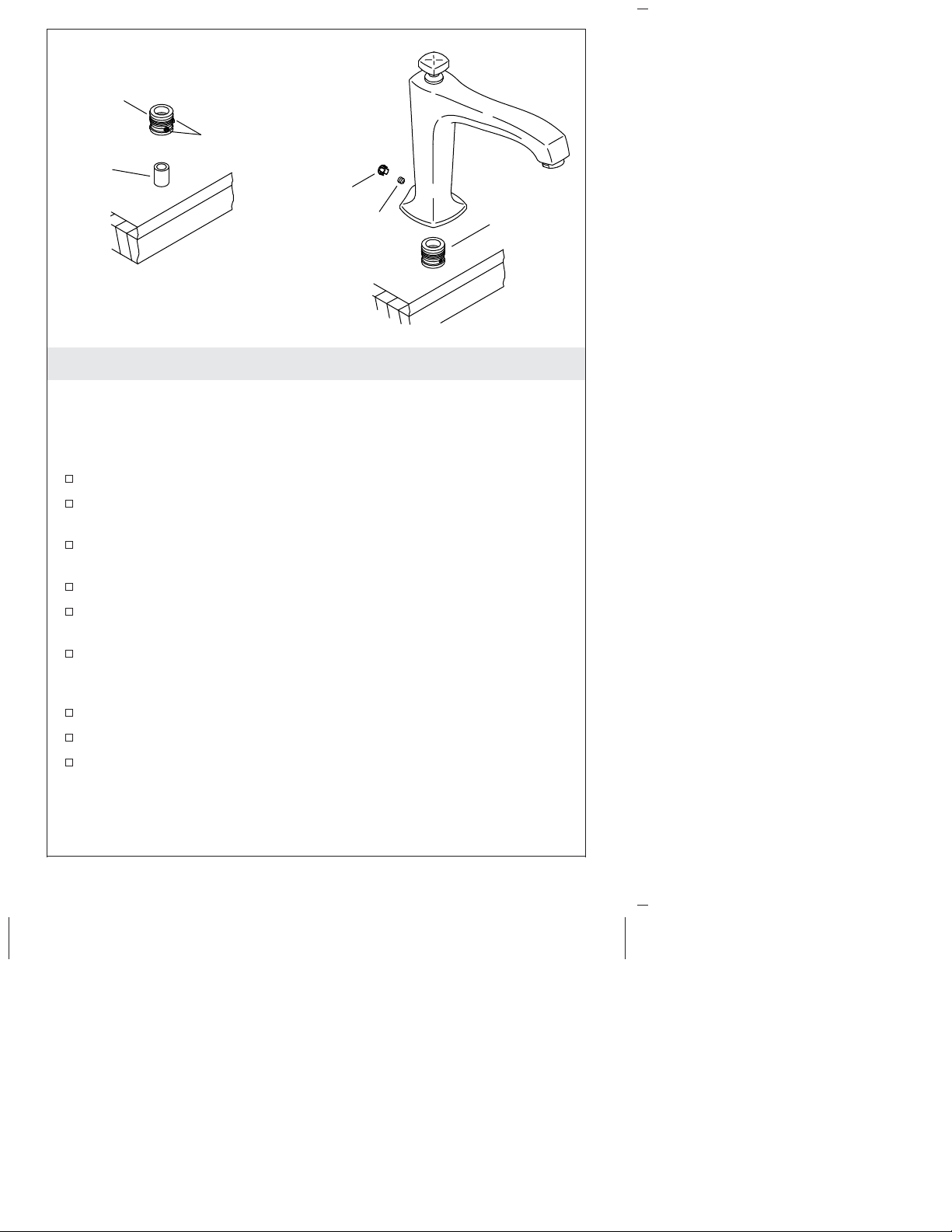

2. Install the Spout
NOTICE: To avoid damage to the seal in the base of the spout, use
care when installing the spout.
NOTE: Before installing the sleeve assembly, make sure the O-ring
is positioned in the groove.
Loosen the setscrews in the sleeve.
Twist the sleeve onto the spout tube until it contacts the finished
deck.
Align the sleeve so the setscrews are offset (not facing directly
front or back).
Tighten the setscrews.
Purge the spout supply tube of debris.
Position the spout on the sleeve assembly, then carefully press
down until the spout contacts the finished deck.
Rotate the spout to align straight toward the user.
Tighten the setscrew.
Press the plug button into the back of the spout.
Setscrew
Plug Button Sleeve
Assembly
Setscrews
Spout
Supply
Tube
O-Ring
1054538-2-D 4 Kohler Co.

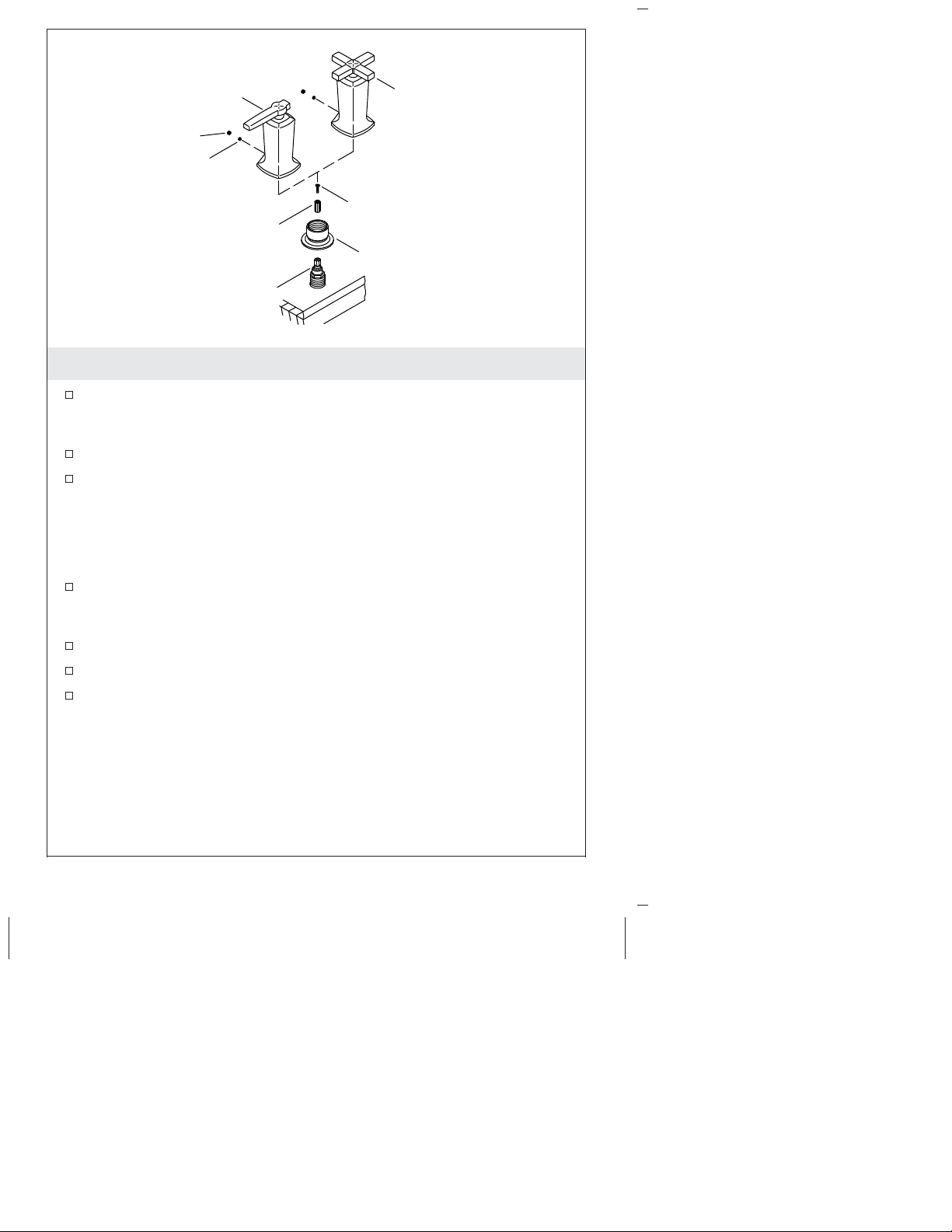

3. Install the Handles
Apply a bead of plumbers putty or other sealant around the
bottom of each adapter according to the sealant manufacturer’s
instructions.
Thread an adapter onto each valve.
Install a stem extension onto each valve, then securely tighten
with a screw.
NOTE: For lever handle assemblies: The lever handle must point
away from the spout when in the closed position.
With the setscrew hole facing away from the user, fit a handle
assembly over each valve.
Tighten each handle assembly in place with a setscrew.
Press a plug button over each setscrew.
Remove any excess plumbers putty or sealant.
Valve
Setscrew
Adapter
Screw
Cross Handle Assembly
Lever Handle Assembly
Stem Extension
Plug Button
Kohler Co. 5 1054538-2-D

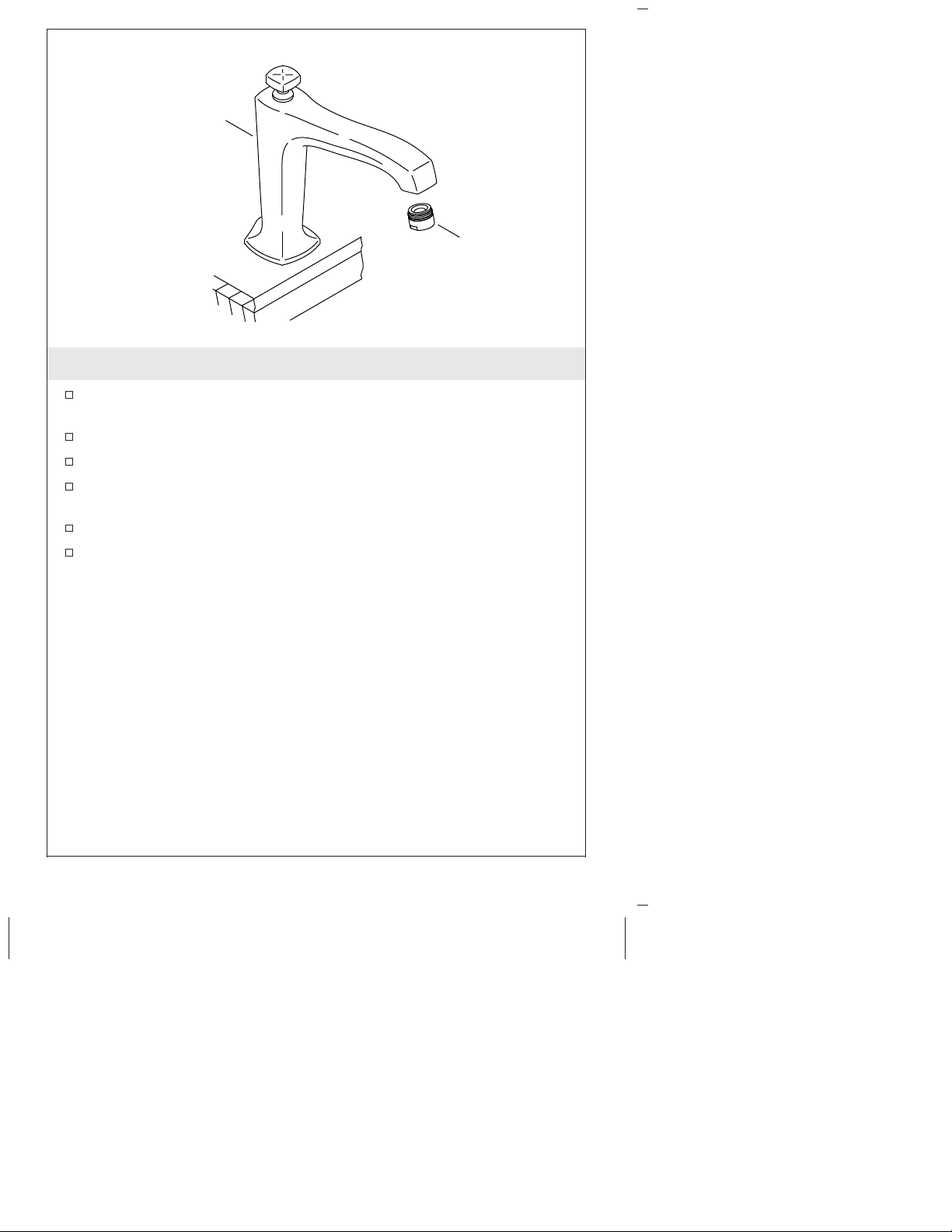

4. Complete the Installation
Ensure that both handles are turned off (hot = clockwise, cold =
counterclockwise).
Remove the aerator.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Reinstall the aerator.
Aerator
Spout
1054538-2-D 6 Kohler Co.

Guide d’installation
Garniture de robinet de baignoire haut débit

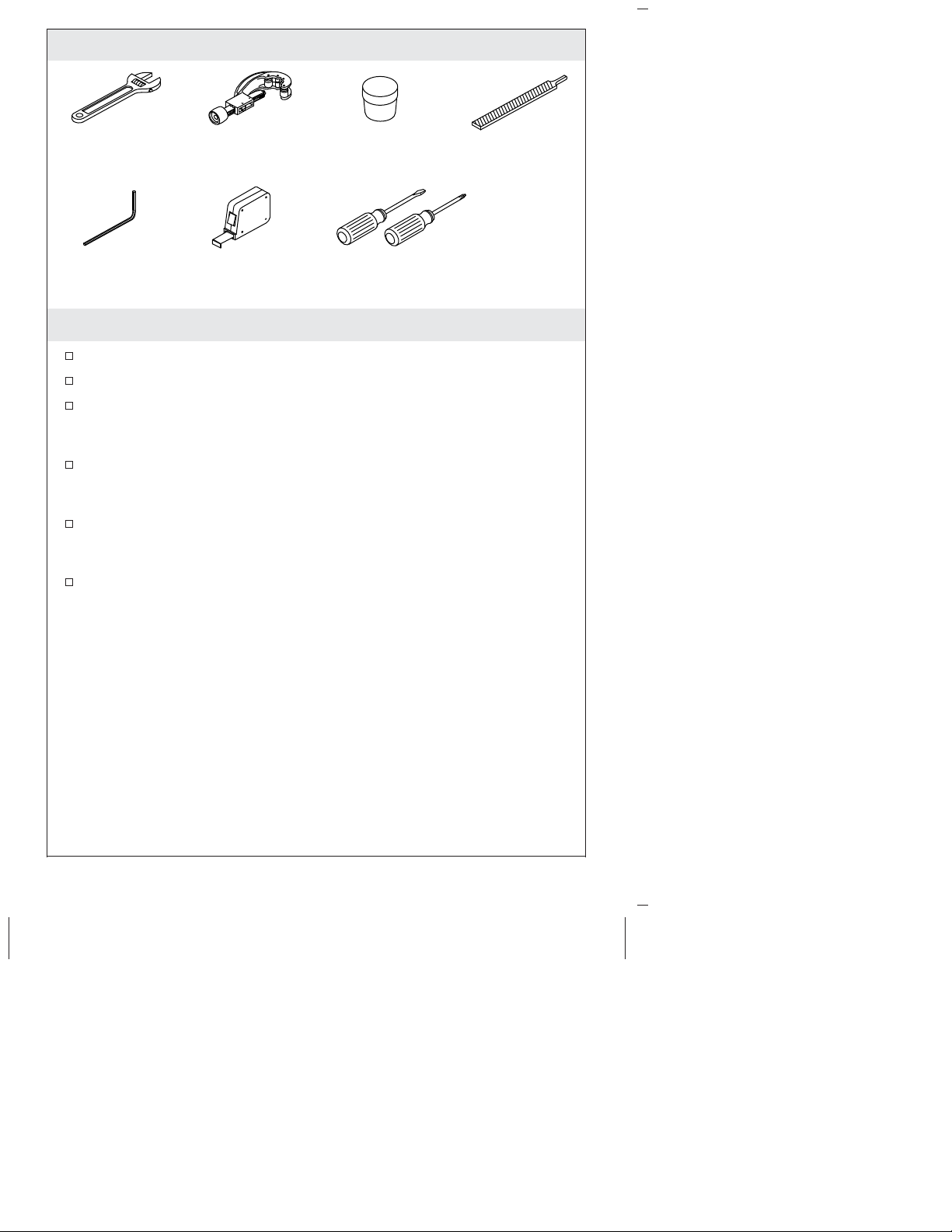

Outils et matériaux
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’arrivée d’eau.
Poser les vannes requises (K-300-K-NA, K-300-KR-NA ou
K-301-K-NA) avant d’installer le produit. Se référer aux
instructions d’installation accompagnant les vannes.
Un kit de raccordement profond #1071648 est disponible pour
adapter une épaisseur de carrelage supplémentaire de 1/2″
(13 mm) pour les installations de robinet utilisant des systèmes de
vannes de 1/2″.
Un kit de raccordement profond #1071651 est disponible pour
adapter une épaisseur de carrelage supplémentaire de 1/2″
(13 mm) pour les installations de robinets utilisant des systèmes
de vannes de 3/4″.
Terminer l’installation du matériau du comptoir avant d’installer
la garniture du robinet de la baignoire.
Clé à molette Mastic
de plombier
Tournevis assortisMètre ruban
Plus:
• Chiffon
Coupe-tubes Lime
Clé hexagonale
de 5/32"
Kohler Co. Français-1 1054538-2-D

1. Préparation pour l’installation du bec
ATTENTION: Risque de blessures. Ne pas se pencher
par-dessus le bouchon du tuyau lors de la rotation ou de la
dépose du bouchon de tuyau. De l’eau pourrait se pulvériser
ou se purger lors de la dépose du bouchon de tuyau.
S’assurer que les vannes sont fermées (froid = entièrement dans le
sens antihoraire; chaud = entièrement dans le sens horaire).
Retirer le protecteur de plâtre du tube d’alimentation du bec.
Enrouler un chiffon autour du bouchon du tuyau afin d’empêcher
une vaporisation d’eau.
Retirer le bouchon du tuyau avec précaution.
S’assurer que le tube du bec se prolonge d’au moins 1-1/4″(32
mm) au-dessus du comptoir fini.
Retirer toutes les bavures du tube du bec avec une lime afin
d’éviter d’endommager le joint torique à l’intérieur du manchon.
Pour des installations de comptoirs recouverts de carrelage:
Faire glisser la rondelle sur le tube du bec avec le bord plat
tourné vers l’avant.
Pour toutes les autres installations: Jeter la rondelle en laiton.
Rondelle en laiton (For Tile)
Tube d'alimentation
du bec
Comptoir fini
Comptoir brut
1-1/4"
(32 mm) Min
Bouchon de tuyau
Fermer l'eau
chaude
Fermer l'eau froide
1054538-2-D Français-2 Kohler Co.

2. Installer le bec
AVIS: Procéder avec soin lors de l’installation du bec afin d’éviter
d’endommager le joint dans la base du bec.
REMARQUE: Avant d’installer l’ensemble du manchon, s’assurer
que le joint torique est positionné dans la rainure.
Desserrer les vis d’arrêt dans le manchon.
Tourner le manchon sur le tube du bec jusqu’à ce qu’il entre en
contact avec le comptoir fini.
Aligner le manchon de manière à ce que les vis d’arrêt soient
décalées (ne sont pas directement tournées vers l’avant ou vers
l’arrière).
Serrer les vis d’arrêt.
Purger le tube d’alimentation du bec de tous les débris.
Positionner le bec sur l’ensemble du manchon, puis appuyer avec
précaution jusqu’à ce que le bec entre en contact avec le comptoir
fini.
Tourner le bec de manière à l’aligner tout droit en direction de
l’utilisateur.
Serrer la vis d’arrêt.
Enfoncer le bouchon dans l’arrière du bec.
Vis d'arrêt
Bouchon Ensemble
de manchon
Vis d'arrêt
Tube
d'alimentation
du bec
Joint
torique
Kohler Co. Français-3 1054538-2-D

3. Installer les poignées
Appliquer un boudin de mastic de plombier ou un autre produit
d’étanchéité autour du bas de chaque adaptateur selon les
instructions du fabricant du mastic.
Enfiler un adaptateur sur chaque vanne.
Installer une extension de tige sur chaque vanne, puis bien serrer
avec une vis.
REMARQUE: Pour les ensembles de poignées à levier: La poignée
à levier doit être dirigée dans la direction opposée du bec lorsqu’elle
est en position fermée.
Avec le trou de la vis d’arrêt dirigé dans la direction opposée de
l’utilisateur, adapter un ensemble de poignée par-dessus chaque
vanne.
Serrer chaque ensemble de poignée en place avec une vis d’arrêt.
Enfoncer un bouchon par-dessus chaque vis d’arrêt.
Retirer tout excédent de mastic de plombier ou de produit
d’étanchéité.
Valve
Vis de retenue
Adaptateur
Vis
Ensemble poignée
en croix
Bouchon
Extension de
la tige
Ensemble de
poignée levier
1054538-2-D Français-4 Kohler Co.

4. Terminer l’installation
S’assurer que les deux poignées sont en position d’arrêt (chaud =
sens horaire, froid = sens antihoraire).
Retirer l’aérateur.
Ouvrir l’alimentation en eau principale et rechercher des fuites.
Ouvrir les vannes d’eau chaude et froide et faire couler l’eau à
travers le bec pour éliminer les débris. Vérifier l’étanchéité.
Ouvrir les vannes d’eau chaude et froide.
Réinstaller l’aérateur.
Aérateur
Bec
Kohler Co. Français-5 1054538-2-D

Guía de instalación
Guarnición de grifería de bañera de alto flujo
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro de agua.
Antes de instalar el producto, instale las válvulas requeridas
(K-300-K-NA, K-300-KR-NA o K-301-K-NA). Consulte las
instrucciones de instalación provistas con las válvulas.
El kit de instalación profunda #1071648 permite un espesor
adicional azulejo de 1/2″(13 mm) para instalaciones de grifería
que utilizan los sistemas de válvula de 1/2″.
El kit de instalación profunda #1071651 permite un espesor
adicional azulejo de 1/2″(13 mm) para instalaciones de grifería
que utilizan los sistemas de válvula de 3/4″.
Termine el material de acabado de la cubierta antes de instalar la
guarnición de la grifería de la bañera.
Llave
ajustable
Masilla
de plomería
Destornilladores
surtidos
Cinta
para medir
Más:
• Trapo
LimaCortatubos
Llave hexagonal
de 5/32"
Kohler Co. Español-1 1054538-2-D

1. Prepare la instalación del surtidor
PRECAUCIÓN: Riesgo de lesiones personales. Al girar o
retirar el tapón de tubo, no se incline sobre el tapón de tubo.
Al retirar el tapón de tubo, es posible que el agua se rocíe o
purgue.
Verifique que las válvulas estén cerradas (agua fría =
completamente a la izquierda; agua caliente = completamente a la
derecha).
Retire el protector de yeso del tubo de suministro del surtidor.
Envuelva el tapón de tubo en un trapo para evitar que el agua
salpique.
Retire el tapón de tubo.
Asegúrese de que el tubo del surtidor sobresalga un mínimo de
1-1/4″(32 mm) arriba de la cubierta acabada.
Con una lima, elimine las rebabas del tubo del surtidor para
evitar dañar el arosello dentro de la manga.
Para instalaciones de cubierta con revestimiento de azulejo:
Deslice la arandela en el tubo del surtidor con el lado plano hacia
el frente.
Para todas las demás instalaciones: Deseche la arandela de latón.
Arandela de latón (For Tile)
Tubo de suministro
del surtidor
Cubierta acabada
Cubierta no
acabada
Tapón de tubo
Caliente cerrada
Fría cerrada
1-1/4"
(32 mm) Mín
Kohler Co. Español-2 1054538-2-D

2. Instale el surtidor
AVISO: Para evitar daño al sello de la base del surtidor, tenga
cuidado al instalar el surtidor.
NOTA: Antes de instalar el montaje de manga, asegúrese de que el
arosello esté en la ranura.
Afloje los tornillos de fijación de la manga.
Gire la manga en el tubo del surtidor hasta que haga contacto con
la cubierta acabada.
Alinee la manga de manera que los tornillos de fijación estén
descentrados (no estén directamente hacia el frente ni hacia atrás).
Apriete los tornillos de fijación.
Purgue el tubo de suministro del surtidor para eliminar la
suciedad.
Coloque el surtidor en el montaje de la manga, luego presione
con cuidado hacia abajo hasta que el surtidor haga contacto con
la cubierta acabada.
Gire el surtidor para alinearlo recto hacia el usuario.
Apriete el tornillo de fijación.
Oprima el tapón botón en la parte trasera del surtidor.
Tornillo de
fijación
Tapón botón Montaje
de manga
Tornillos
de fijación
Tubo de
suministro del
surtidor
Arosello
1054538-2-D Español-3 Kohler Co.

3. Instale las manijas
Aplique una tira de masilla de plomería u otro sellador alrededor
del dorso de cada adaptador, según las instrucciones del
fabricante del sellador.
Enrosque un adaptador en cada válvula.
Instale una extensión de espiga en cada válvula, luego apriete
bien con un tornillo.
NOTA: Para montajes de manija de palanca: La manija de palanca
debe apuntar al lado opuesto del surtidor cuando esté en la posición
cerrada.
Con el orificio del tornillo de fijación hacia el lado contrario del
usuario, encaje un montaje de palanca sobre cada válvula.
Apriete cada montaje de manija en su lugar con un tornillo de
fijación.
Presione un tapón botón sobre cada tornillo de fijación.
Limpie el exceso de masilla de plomería o sellador.
Válvula
Tornillo de fijación
Adaptador
Tornillo
Montaje de la
manija de palanca Montaje de la
manija de cruz
Tapón botón
Extensión de
espiga
Kohler Co. Español-4 1054538-2-D

4. Termine la instalación
Verifique que ambas manijas estén cerradas (caliente = hacia la
derecha; fría = hacia la izquierda).
Retire el aireador.
Abra el suministro principal de agua y verifique que no haya
fugas.
Abra las válvulas del agua fría y caliente y deje correr el agua a
través del surtidor para eliminar los residuos. Verifique que no
haya fugas.
Cierre las válvulas del agua fría y caliente.
Vuelva a instalar el aireador.
Aireador
Surtidor
1054538-2-D Español-5 Kohler Co.

1054538-2-D

1054538-2-D

1054538-2-D

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2013 Kohler Co.
1054538-2-D
