Kohler K-T461 User manual

Installation Guide
Single-Control Bath and Shower Faucet Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T461 K-T462
K-T463 K-T464
K-T465 K-T466
1011157-2-D

IMPORTANT INSTRUCTIONS
READ AND SAVE FOR THE
CONSUMER
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard.
•The pressure-balanced valve will not compensate for changes in
the water supply temperature; adjust the maximum water
temperature setting of this pressure-balanced valve when such
changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this pressure-balanced valve
according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1011157-2-D 2 Kohler Co.

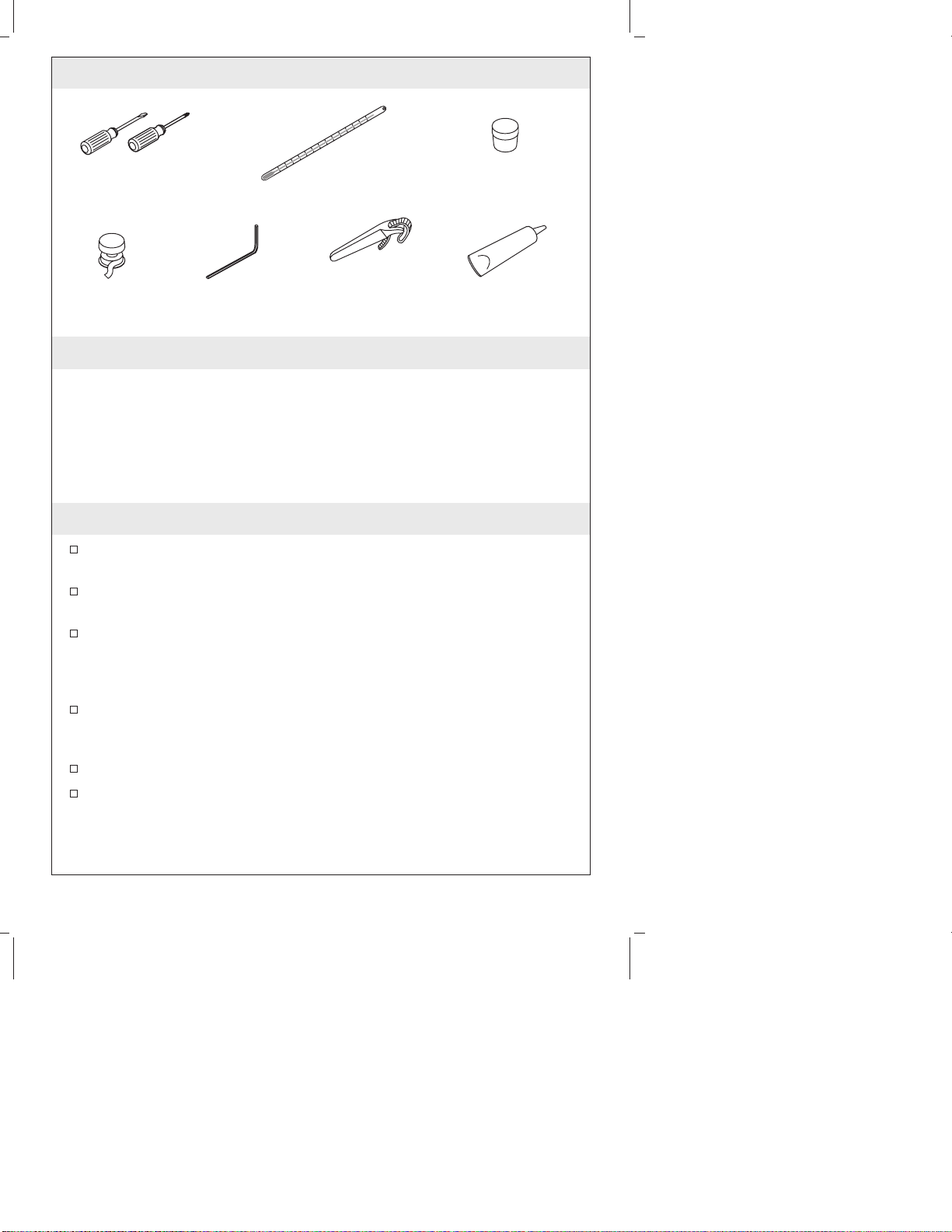

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
We recommend that you determine if the maximum water
temperature is acceptable before installing this trim. If
temperature adjustment is needed, refer to the ″Water
Temperature Adjustment″section.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″Off″
position.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Assorted
Screwdrivers
Strap
Wrench
Plumbers
Putty
Hex WrenchThread Sealant Silicone Sealant
Thermometer
Kohler Co. 3 1011157-2-D

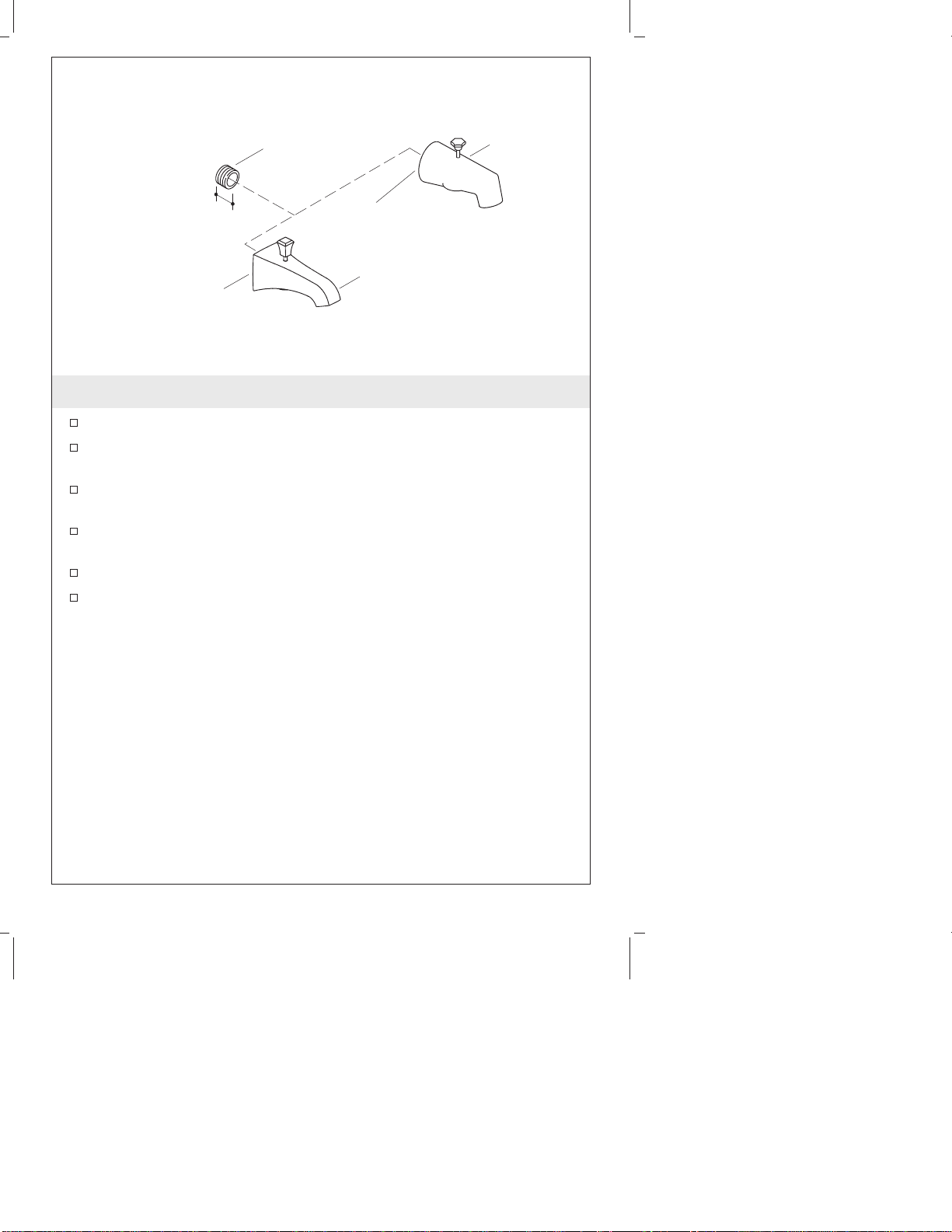

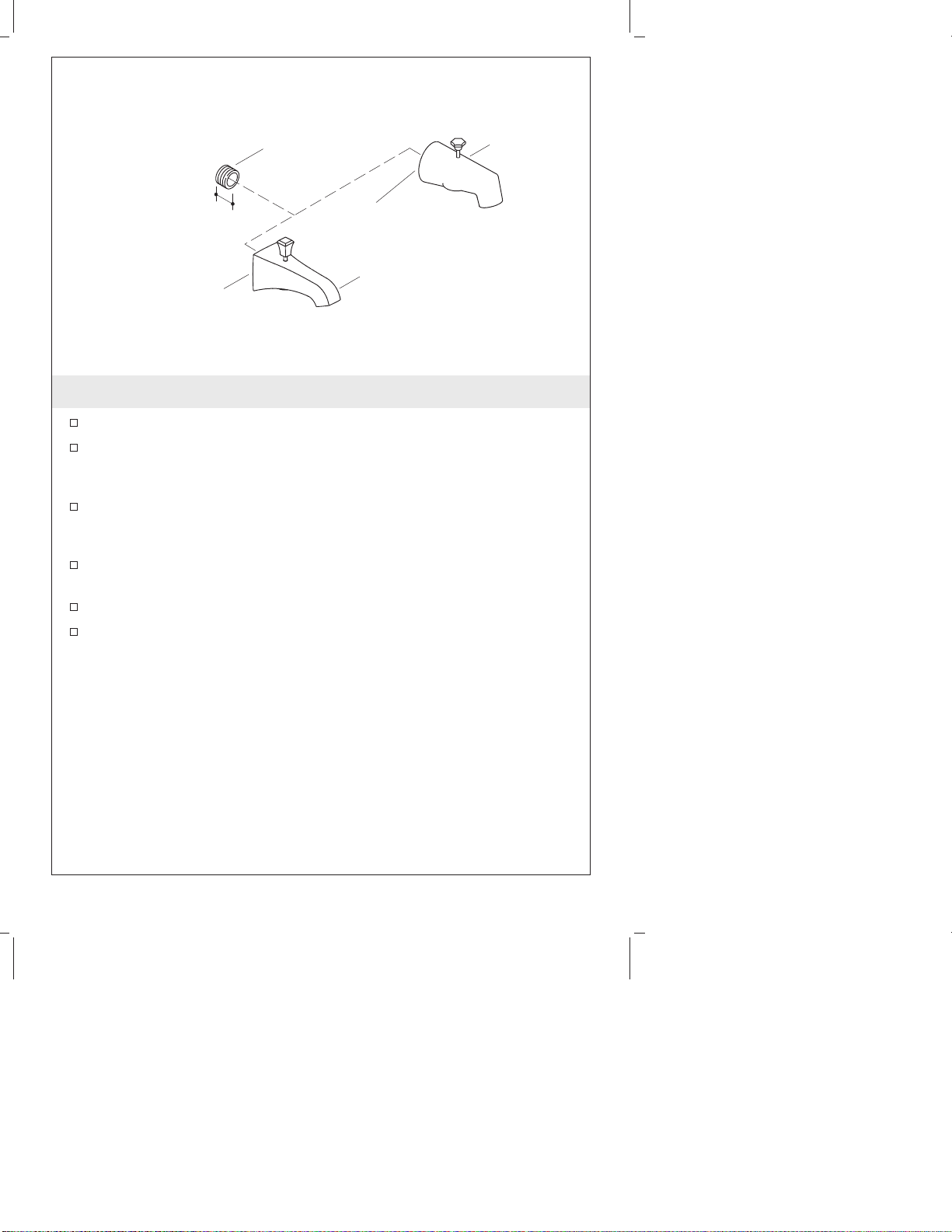

1. Install the Spout
Remove the temporary nipple from the bath elbow.
Apply thread sealant, and install a 1/2″nipple so it extends 7/16″
(1.1 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant to the back of
the spout according to the manufacturer’s instructions.
Apply thread sealant to the nipple, and install the spout to the
nipple.
Carefully tighten with a clean strap wrench.
Remove excess putty.
Spout
Spout
1/2" Nipple
7/16"
(1.1 cm)
Apply plumbers putty.
Apply plumbers putty.
1011157-2-D 4 Kohler Co.

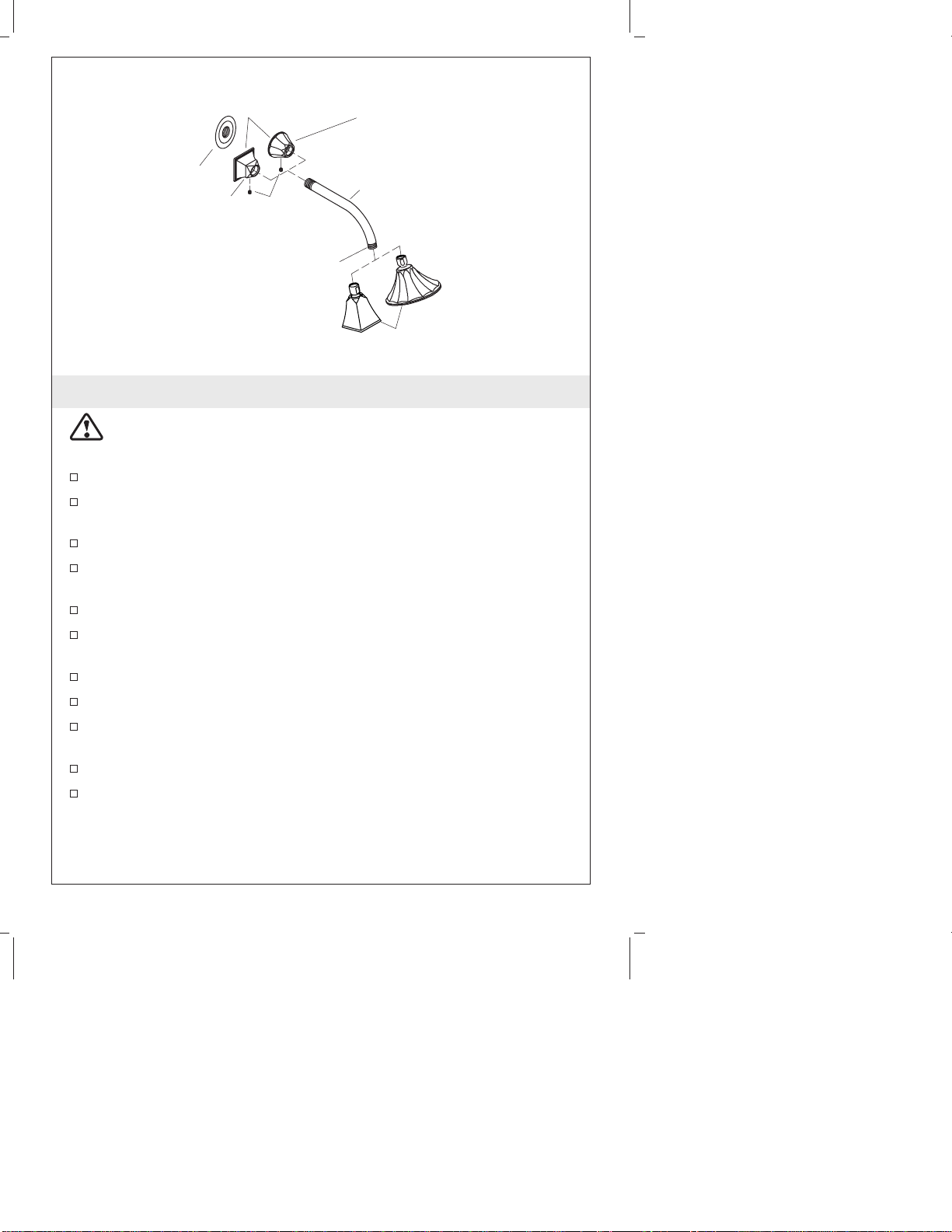

2. Install the Showerhead
CAUTION: Risk of product damage. To avoid plugging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple from the shower ell.
Apply a bead of plumbers putty or other sealant to the back of
the flange according to the manufacturer’s instructions.
Slide the wall flange onto the shower arm.
Apply thread sealant tape to the threads and install the shower
arm to the shower ell.
Carefully tighten with a clean strap wrench.
Press the flange against the finished wall and secure to the
shower arm by tightening the setscrew.
Remove all excess putty.
With the showerhead off, flush out the system.
Apply thread sealant tape to the shower arm and thread the
showerhead to the shower arm.
Use a clean strap wrench to tighten the showerhead.
Check for proper operation.
Flange
Setscrew
Showerhead
Flange
Ell
Apply thread
sealant tape.
Apply plumbers
putty.
Shower Arm
Kohler Co. 5 1011157-2-D

3. Water Temperature Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120° F (49° C).
NOTE: Do not remove the O-ring and collar at this time. Removing
the O-ring and collar will change the factory setting for the
maximum water temperature.
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature to ensure desired maximum water
temperature.
NOTE: After adjustment, complete the required information on the
valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
1011157-2-D 6 Kohler Co.

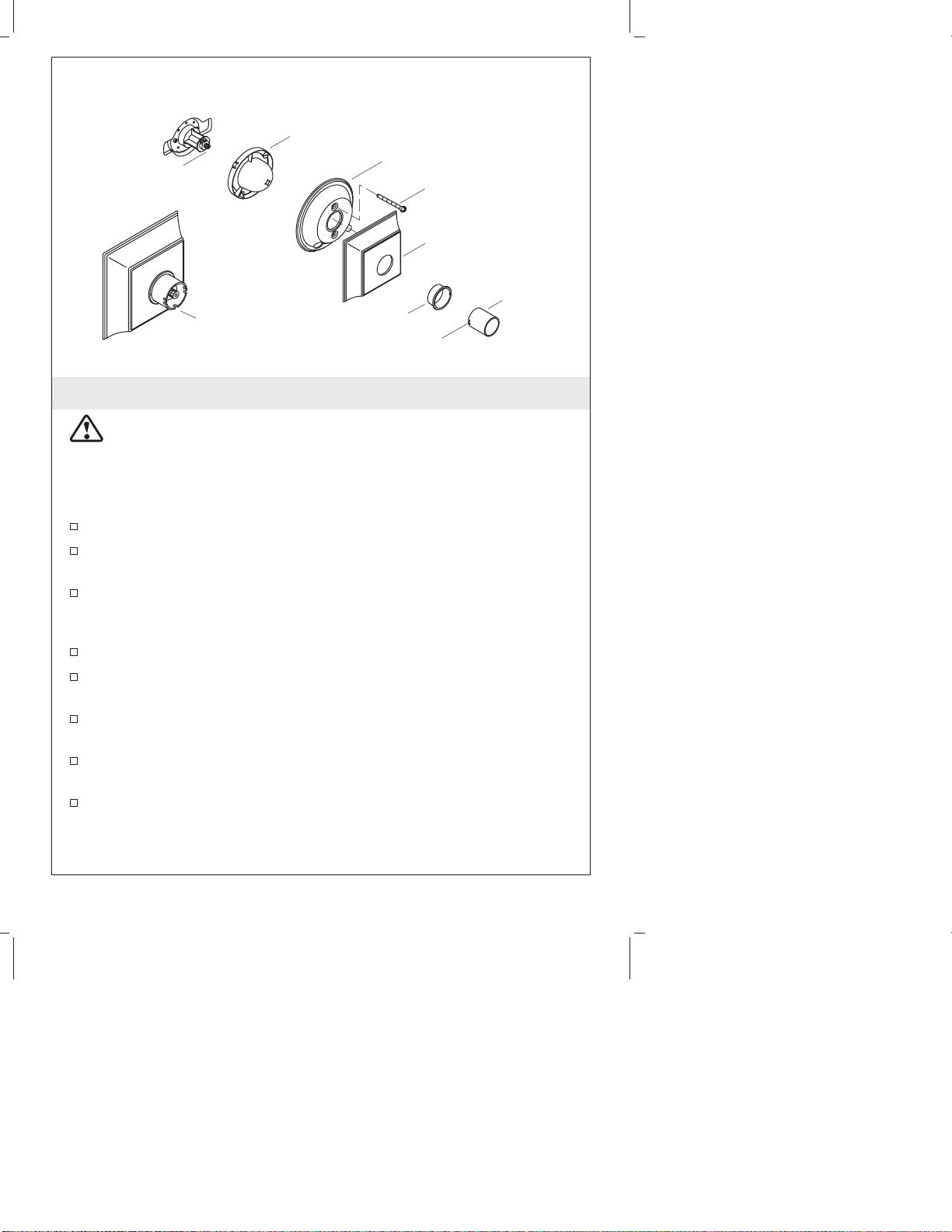

4. Install the Faceplate
CAUTION: Risk of damage to the K-306-KS valve assembly.
When using the K-306-KS HiFlow Valve in a fiberglass or acrylic
installation, use the Thin Wall Installation Kit (88526).
Installing the Stately Faceplate
Remove and discard the plaster guard and/or dome, if installed.
For installation over a tiled wall, apply a bead of silicone sealant
around the back edges of the faceplate.
Fit the backing plate over the valve so the large hole is to the
bottom and secure with two screws. Do not overtighten.
Rotate the valve stem fully counterclockwise.
Position the faceplate over the backing plate and thread the collar
into the backing plate. Do not cross thread.
Insert the sleeve tabs into the collar notches and hand tighten.
Remove the sleeve from the collar and turn it around so the tabs
face outward.
Insert the sleeve into the collar so the slot is down and facing
outward.
Installing the Classic Faceplate
Remove and discard the plaster guard and/or dome, if installed.
Fit the faceplate over the valve and secure with two screws. Do
not overtighten.
Screw
Valve
Discard plaster guard with dome.
Backing Plate
Collar Sleeve
Faceplate
Tab
Sleeve Slot
Stately
Kohler Co. 7 1011157-2-D

Install the Faceplate (cont.)
Rotate the valve stem fully counterclockwise.
Slide the sleeve over the valve stem so the slot is down and
facing outward.
1011157-2-D 8 Kohler Co.

5. Install the Handle
Align the handle assembly so the lever handle points straight
down (lever handle only) and press it into the valve stem.
Turn the sleeve as needed so the notch lines up with the handle
assembly setscrew.
Secure the handle assembly in place by tightening the setscrew.
All InstallationsClassic
Valve
Faceplate
Screw
Slot
Slot
Sleeve
Sleeve
Sleeve
Setscrew
Setscrew
Setscrew
Discard plastic
guard w/dome.
Handle
Assembly
Handle
Assembly
Handle Assembly
Kohler Co. 9 1011157-2-D

Guide d’installation
Robinet baignoire mono-contrôle et garniture
de douche
INSTRUCTIONS IMPORTANTES
À LIRE ET À LAISSER AU CLIENT
AVERTISSEMENT : Risque de brûlures ou de blessures graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition
d’écoulement croisé au régulateur et modifier la température de
l’eau.
•Les facteurs qui changent la température de l’eau alimentée à
cette valve, tels que les changements de température d’eau
saisonniers, et le remplacement ou l’entretien du chauffeau,
changeront la température maximale de l’eau fournie par le
régulateur et pourront présenter un danger de brûlures.
•La valve à pression équilibrée ne compensera pas les
changements de température d’alimentation d’eau; ajuster la
température maximale de cette valve à pression équilibrée si de
tels changements se produisent.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de l’eau de cette valve à pression
équilibrée conformément aux instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
Kohler Co. Français-1 1011157-2-D

INSTRUCTIONS IMPORTANTES (cont.)
AVIS IMPORTANT AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Nous conseillons de déterminer si la température maximale de
l’eau est acceptable avant d’installer la garniture. Si un réglage de
température est nécessaire, se référer à la section ″Réglage de la
température d’eau″.
La valve s’arrête par pression d’eau. Ne pas forcer la poignée
dans aucune direction. Pour fermer la poignée, la tourner
doucement sur la position ″Off″.
Couper l’alimentation d’eau principale.
Tournevis
assortis
Clé à sangle
Mastic de
plombier
Clé hexagonale Joint en silicone
Thermomètre
Joint d'étanchéité
pour filetage
Kohler Co. Français-2 1011157-2-D

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1011157-2-D Français-3 Kohler Co.

1. Installer le bec
Retirer le mamelon temporaire du coude de la baignoire.
Appliquer du ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de [7/16″(1,1
cm)] du mur fini.
Appliquer un lit de mastic pour plomberie ou un produit
d’étanchéité semblable à l’arrière du bec selon les instructions du
fabricant du mastic.
Appliquer un ruban d’étanchéité sur la tige filetée, et installer le
bec sur le mamelon.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excédent de mastic.
Bec
Bec
Mamelon de 1/2"
7/16"
(1,1 cm)
Appliquer du mastic
de plomberie.
Appliquer du mastic
de plomberie.
Kohler Co. Français-4 1011157-2-D

2. Installer la pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire du coude de douche.
Appliquer du mastic d’étanchéité ou un produit semblable au dos
de la bride selon les instructions du fabricant du mastic.
Glisser la bride murale sur le bras de douche.
Appliquer un ruban d’étanchéité sur le filetage et installer le bras
de douche dans son coude.
Serrer doucement à l’aide d’une clé à sangle propre.
Presser la bride contre le mur fini et sécuriser au bras de douche
en serrant la vis de retenue.
Retirer tout excédant de mastic.
Avec la pomme de douche fermée, purger le système.
Appliquer un ruban d’étanchéité sur le bras de douche et visser
la pomme de douche sur ce dernier.
Utiliser une clé à sangle propre pour serrer la pomme de douche.
Vérifier que l’installation soit correcte.
Bride
Pomme de douche
Bride
Coude
Appliquer du ruban
d'étanchéité pour
filetage.
Appliquer du mastic
de plomberie.
Bras de douche
Vis de
retenue
1011157-2-D Français-5 Kohler Co.

3. Réglage de la température d’eau
ATTENTION : Risque de blessure corporelle. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
REMARQUE : Ne pas retirer le joint torique ou le collier pour le
moment. Retirer le joint torique changerait le réglage d’usine de la
température maximale de l’eau.
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pour de petits changements de température, ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Re-vérifier la température d’eau pour en assurer la température
maximale.
REMARQUE : Après le réglage, compléter les informations requises
sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
Kohler Co. Français-6 1011157-2-D

4. Ensemble inverseur
ATTENTION : Risque d’endommagement de l’ensemble de
valve K-306-KS. Lorsque la valve haut débit K-306KS est utilisée
dans une installation en fibres de verre ou en acrylique, utiliser
le jeu de construction à mur fin (88526).
Installer le couvercle de style majestueux
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Dans le cas d’une installation sur mur carrelé, appliquer un joint
d’étanchéité à la silicone autour des rebords arrières du couvercle.
Monter la plaque d’appui sur la valve de façon à ce que le large
orifice soit vers le bas puis serrer à l’aide des deux vis. Ne pas
trop serrer.
Tourner la tige de la valve complètement vers la gauche.
Positionner le couvercle sur la plaque d’appui et visser le collier
dans la plaque d’appui. Ne pas fausser le filetage.
Insérer les languettes du manchon dans les encoches du collier et
serrer à la main.
Retirer le manchon du collier et le retourner de façon à ce que les
languettes soient orientées vers l’extérieur.
Insérer le manchon dans le collier avec la rainure orientée vers le
bas et l’extérieur.
Installer le couvercle de style classique
Vis
Valve
Jeter le renfort en plâtre avec dôme.
Plaque de support
Collier Manchon
Couvercle
Languette
Majestueux
Rainure du
manchon
1011157-2-D Français-7 Kohler Co.

Ensemble inverseur (cont.)
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Installer le couvercle sur la valve et sécuriser au moyen de deux
vis. Ne pas trop serrer.
Tourner la tige de la valve complètement vers la gauche.
Glisser le manchon sur la tige de la valve avec la rainure orientée
vers le bas et vers l’extérieur.
Kohler Co. Français-8 1011157-2-D

5. Installer la poignée
Aligner l’ensemble de la poignée de façon à ce que le levier de
poignée pointe directement vers le bas (poignée de levier
uniquement) et presser dans la tige de la valve.
Tourner le manchon selon le besoin de façon que les rainures
d’encoche soient alignées avec l’ensemble de vis de retenue de la
poignée.
Sécuriser l’ensemble de poignée en serrant la vis de retenue.
Toutes les installationsClassique
Valve
Couvercle
Vis
Rainure
Rainure
Manchon
Manchon
Manchon
Vis de retenue
Vis de retenue
Vis de retenue
Jeter le renfort en
plastique avec dôme.
Ensemble
de poignée
Ensemble de
poignée
Ensemble de poignée
1011157-2-D Français-9 Kohler Co.

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
LÉALAS Y GUÁRDELAS PARA EL
CLIENTE
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
•Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua de la válvula para reducir el riesgo
de quemadura, según la norma ASTM F 444.
•No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como la temperatura estacional y el
mantenimiento o reemplazo del calentador de agua, pueden
causar quemaduras.
•La válvula reguladora de presión no compensará los cambios de
temperatura del agua; ajuste la temperatura máxima del agua de
esta válvula reguladora de presión cuando se produzcan tales
cambios.
•Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de la
temperatura en el sistema de plomería no funcionan
correctamente.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua según las instrucciones.
Esta válvula cumple o excede la norma ANSI A112.18.1 y ASSE 1016.
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, llame a nuestro
Departamento de Atención al Cliente, al 1-800-4-KOHLER. Fuera de
los Estados Unidos, comuníquese con su distribuidor.
¡AVISO IMPORTANTE A LOS INSTALADORES! Rellene los espacios
en blanco en la Guía del usuario y en la etiqueta de la válvula. Guarde
la Guía del usuario para referencia futura.
Kohler Co. Español-1 1011157-2-D

Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Se recomienda determinar si la temperatura máxima del agua es
aceptable antes de instalar esta guarnición. Si es necesario realizar
ajustes de temperatura, consulte la sección ″Ajuste de la
temperatura del agua″.
La presión del agua hace que la válvula se cierre. No fuerce la
manija en ninguna dirección. Para cerrar la válvula, gire
suavemente a la posición cerrada ″Off″.
Cierre el suministro principal de agua.
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin aviso, tal como se especifica en la lista de
precios.
Juego de
destornilladores
Llave de
correa
Masilla de
plomería
Llave hexagonal Sellador de silicona
Termómetro
Cinta selladora
de roscas
1011157-2-D Español-2 Kohler Co.
