Kohler K-2209 User manual

Installation Guide
Undercounter Lavatories
K-2205, K-2209, K-2210,
K-2211, K-2214, K-2215,
K-2219, K-2240, K-2297,
K-2298, K-2319, K-2336,
K-2339, K-2341, K-2349,
K-2350, K-2355, K-2824,
K-2832, K-2907, K-14026,
K-14036, K-14174, K-14193,
K-14194, K-14195, K-14218,
K-14273, K-14280, K-14287,
K-14390
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1″
Español, página “Español-1″
1018894-2-J

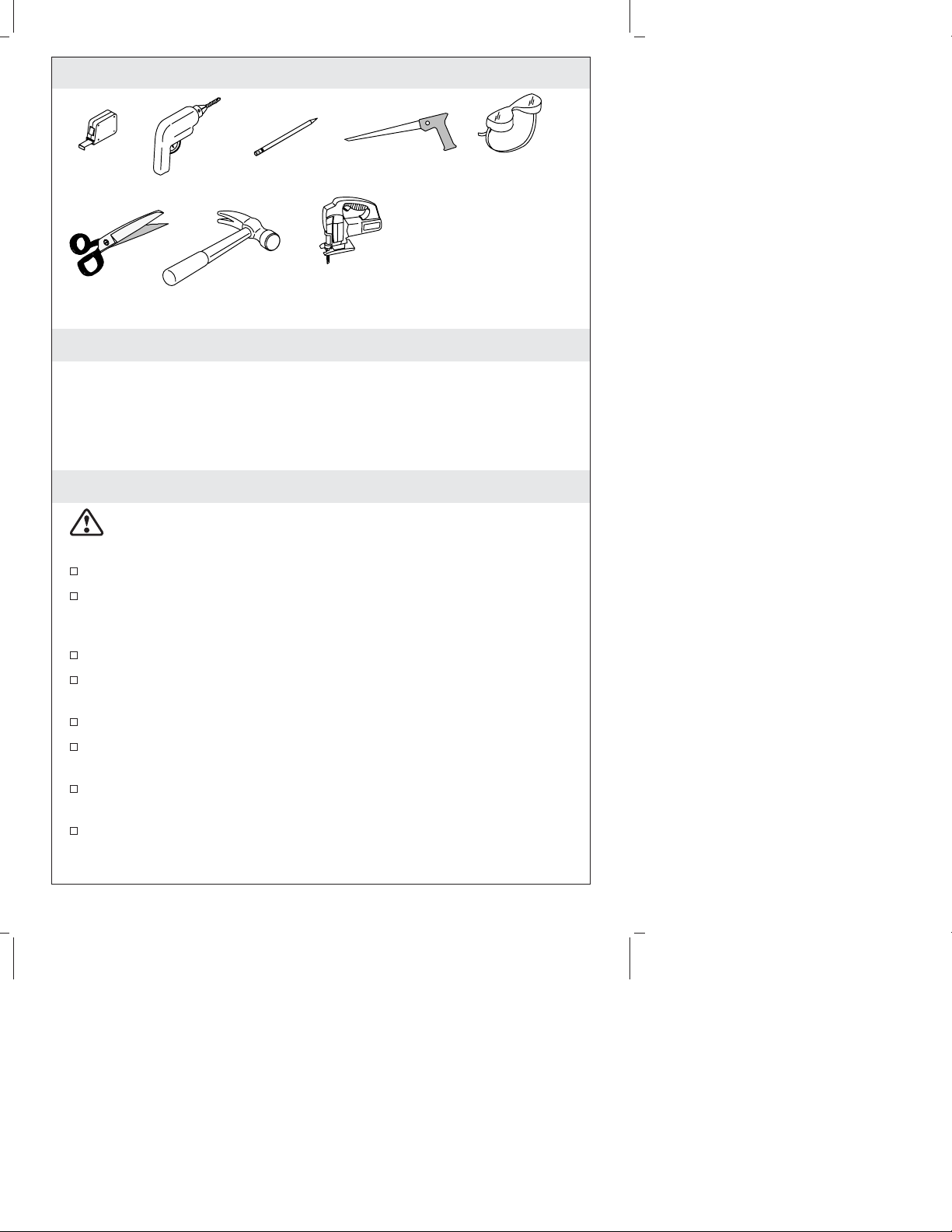

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the existing drain and supply tubing. Replace if necessary.
Do not substitute another sealant if one is supplied with this
lavatory.
Use the template supplied with the lavatory.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Failure to follow these precautions may result in a poor
installation.
Undercounter lavatories should be installed by experienced
installers.
Pencil
Scissors
Drill Keyhole Saw
Plus:
• Template (supplied)
• Rags or Paper Toweling
• Sealant
Tape
Measure
Safety
Glasses
Claw
Hammer Jigsaw
1018894-2-J 2 Kohler Co.

Before You Begin (cont.)
Do not use adhesives or adhesive sealants with this product.
Install so future removal from underneath the countertop is
possible. This will avoid countertop damage.
1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
NOTE: You may require different, more specialized tools to install
this lavatory to countertop materials other than wood or wood
composites.
NOTE: Install so future removal from underneath the countertop is
possible. This will avoid countertop damage.
Cut out the template where indicated for the countertop opening.
Cut along the inside of the cutting line.
Position the template on the countertop to ensure clearance
between the lavatory, faucet, and backsplash.
Verify cabinet clearance beneath the countertop.
Trace around the template on the countertop with a pencil.
Mark the faucet hole centerline on the countertop.
Kohler Co. 3 1018894-2-J

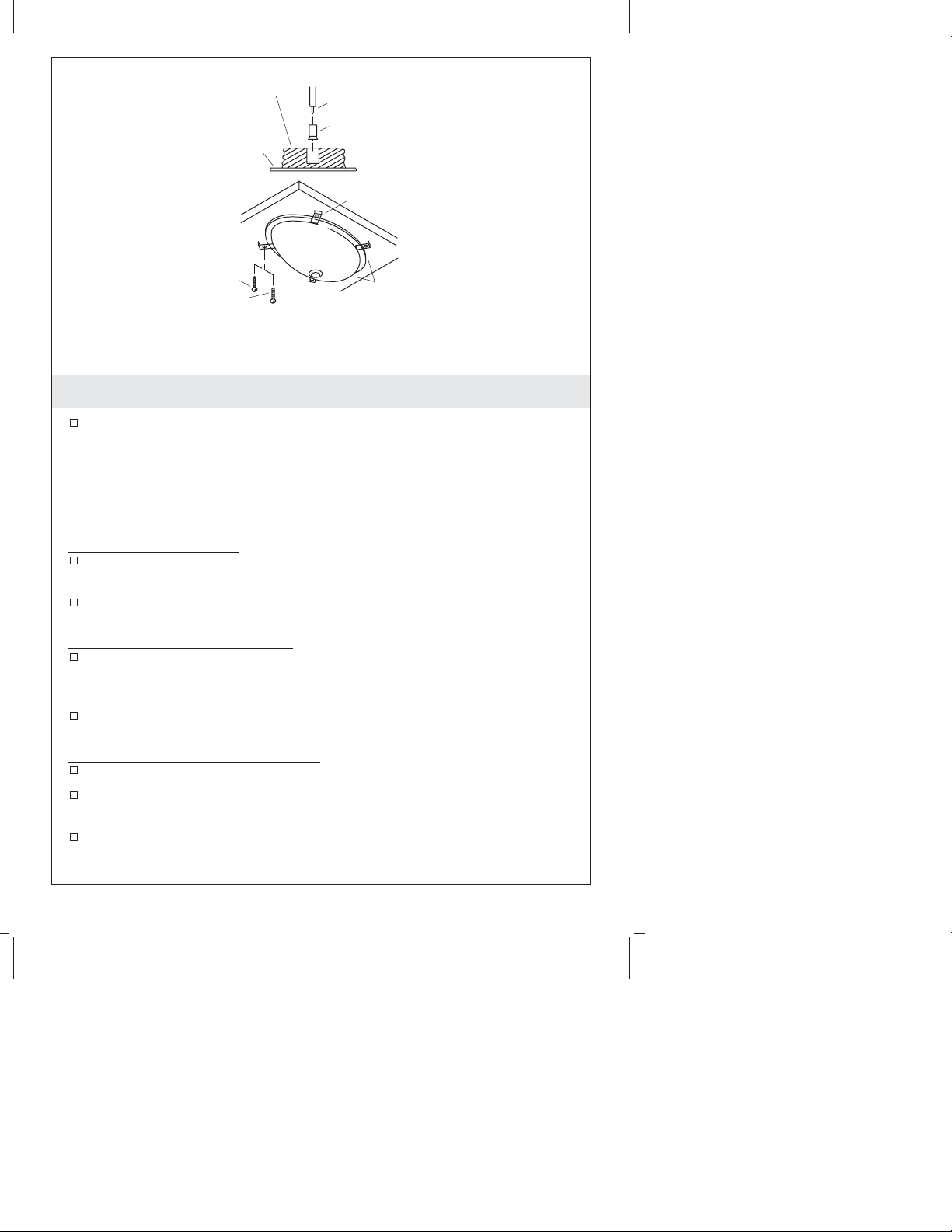

2. Install the Lavatory
Cut out the opening by carefully following the pencil line traced
from the template.
NOTE: The screws and anchors provided should be used on
countertops with a minimum 1″(2.5 cm) thickness. For thinner
countertops, use appropriate anchors and fasteners (not provided).
For Wood Countertops
Mark and pre-drill the wood screw holes at the locations shown
on the template.
Waterproof any exposed areas of wood.
For Marble/Stone Countertops
Position the countertop upside down on foam padding to protect
the surface. Mark and drill 3/8″holes 5/8″(1.6 cm) deep at the
locations shown on the template.
Use a setting tool and hammer to secure the anchors.
For All Undercounter Installations
If the countertop has not been installed, install it at this time.
Drill the faucet holes according to the faucet installation
instructions.
Install the faucet to the countertop according to the faucet
manufacturer’s instructions.
Foam
Padding
Wood
Screw
Apply
sealant.
Anchor
Screw
Undercounter Installation
Marble Setting Tool
Anchor
Clamp
1018894-2-J 4 Kohler Co.

Install the Lavatory (cont.)
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
NOTE: Do not use adhesives or adhesive sealants.
Apply a continuous bead of quality sealant to the top surface of
the lavatory rim where it will contact the countertop.
IMPORTANT! Risk of personal injury or product damage. Handle
with care. Product can break, chip or cause injury if handled
carelessly. Get help lifting the lavatory.
For marble countertops, install the lavatory to the countertop
with the clamps and screws provided. For other countertop
materials, refer to the countertop manufacturer’s instructions for
recommended fasteners.
IMPORTANT! Risk of product damage. Overtightening the nuts
may cause irreparable damage to the lavatory.
Position the lavatory squarely under the cutout before tightening
the clamps. Draw the lavatory rim up against the countertop until
it is snug. Do not overtighten.
Immediately wipe away any excess sealant and fill any voids as
needed.
Allow the sealant to set for 30 minutes before proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 5 1018894-2-J

Guide d’installation
Lavabos sous comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipulez avec précaution. La
porcelaine vitrifiée peut se briser ou se fendre si le produit est
manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain existant et la tuyauterie d’alimentation.
Remplacer si nécessaire.
N’utiliser uniquement que le mastic fourni avec ce lavabo.
Utiliser le gabarit de découpe fourni avec le lavabo.
Crayon
à papier
Ciseaux
Perceuse Scie égoïne
Plus:
• Gabarit (fourni)
• Chiffons et papier
essuie-tout
• Mastic d'étanchéité
Mètre
ruban
Lunettes de
protection
Marteau de
charpentier
Scie
sauteuse
Kohler Co. Français-1 1018894-2-J

Avant de commencer (cont.)
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Le non-respect de ces instructions peut entraîner une installation
erronée.
La pose des lavabos sous comptoir devrait être effectuée par des
installateurs qualifiés.
Ne pas utiliser pas de matériaux d’étanchéité ou adhésifs avec ce
produit.
Installer de façon à ce qu’un démontage futur d’en-dessous du
comptoir soit possible. Ceci évitera d’endommager le comptoir.
1. Préparation
Installer les alimentations d’eau et tuyauterie du drain selon
l’information du plan de raccordement.
REMARQUE : Des outils plus spécialisés peuvent être nécessaires
pour installer le lavabo sur des matériaux de comptoirs autres que
ceux en bois ou en bois composites.
REMARQUE : Installer de façon à ce qu’un démontage futur
d’en-dessous du comptoir soit possible. Ceci évitera d’endommager
le comptoir.
Découper le gabarit à l’emplacement de l’ouverture du comptoir.
Découper le long de la ligne intérieure du découpage.
Placer le gabarit sur le comptoir de façon à assurer un
dégagement entre le lavabo, le robinet et le dosseret.
Vérifier l’espace requis pour le meuble sous le comptoir.
Tracer au crayon le gabarit sur le comptoir.
Marquer l’axe central de l’orifice du robinet sur le comptoir.
Kohler Co. Français-2 1018894-2-J

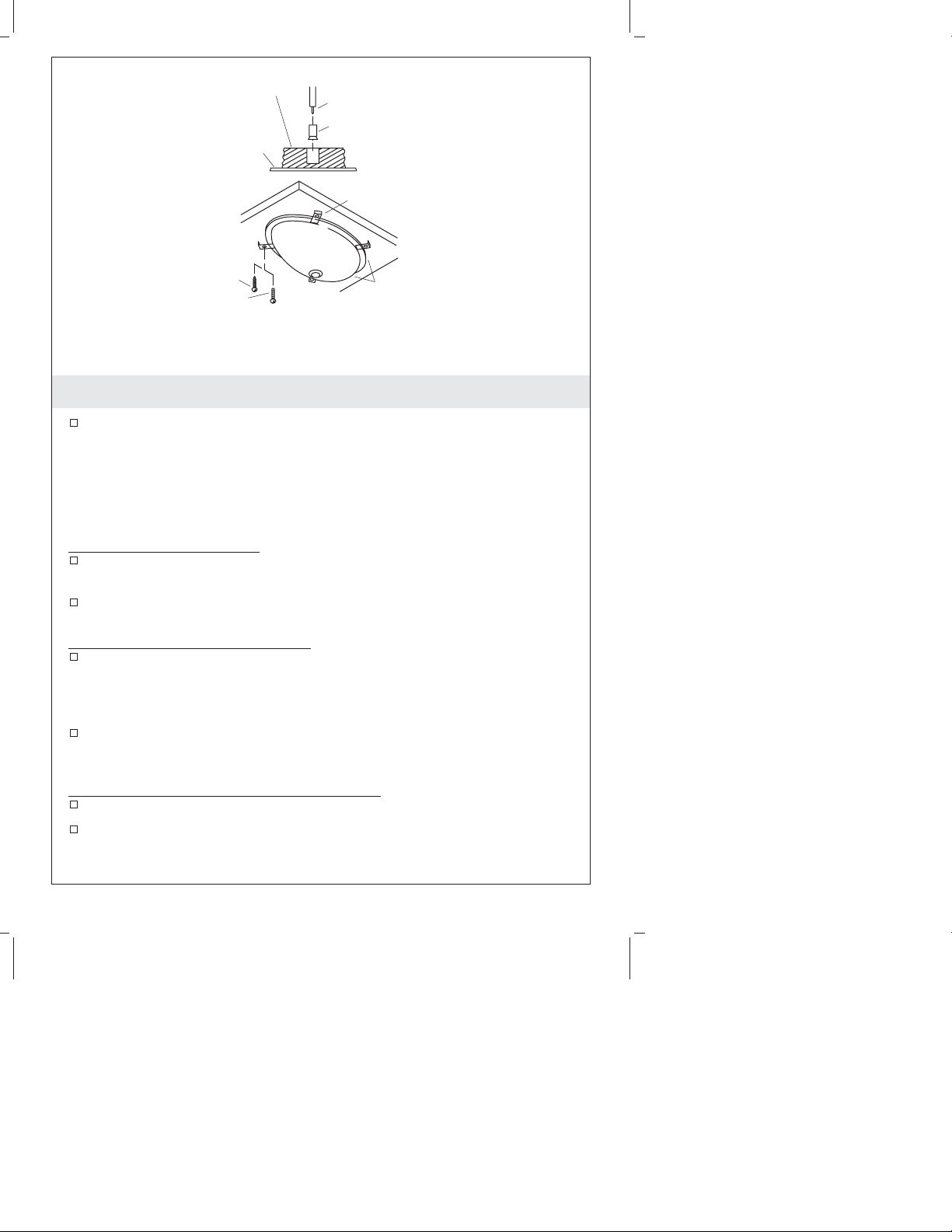

2. Installer le lavabo
Découper l’ouverture en suivant soigneusement la ligne tracée au
crayon du gabarit.
REMARQUE : Les vis et ancrages fournis doivent être employés sur
des comptoirs d’une épaisseur minimale de [1″(2,5 cm)]. Pour des
comptoirs plus minces, utiliser des dispositifs d’ancrage et de
fixation appropriés (non fournis).
Pour des comptoirs en bois
Marquer et percer les trous pilotes des vis à bois aux
emplacements illustrés sur le gabarit.
Imperméabiliser toutes surfaces exposées du bois.
Pour les comptoirs en marbre/pierre
Positionner le comptoir à l’envers sur une surface coussinée pour
en protéger la surface. Marquer et percer des orifices de 3/8″,de
5/8″(1,6 cm) de profondeur aux emplacements indiqués sur le
gabarit.
Utiliser un outil pour la pose et marteler les ancrages.
Pour toutes les installations sous comptoir
Installer le comptoir à ce stade, si cela n’a pas déjà été fait.
Percer les orifices du robinet selon les instructions d’installation.
Coussinet
de mousse
Vis à
bois
Appliquer
du joint
d'étanchéité.
Vis
d'ancrage
Installation sous comptoir
Marbre Outil de pose
Ancrage
Pince
1018894-2-J Français-3 Kohler Co.

Installer le lavabo (cont.)
Installer le robinet sur le comptoir selon les instructions du
fabricant.
Installer le drain au lavabo selon les instructions du fabricant.
REMARQUE : Ne pas utiliser des adhésifs ou des joints adhésifs.
Appliquer un boudin continu de mastic de qualité sur la surface
supérieure du rebord de lavabo au point de contact avec le
comptoir.
IMPORTANT ! Risque de blessure corporelle ou
d’endommagement du produit. Manipulez avec précaution. Le
produit peut se casser, se fendre ou blesser quelqu’un si il est
manipulé sans précaution. Demander de l’aide pour soulever le
lavabo.
Pour des comptoirs en marbre, installer le lavabo sur le comptoir
avec les attaches et les vis fournies. Pour d’autres matériaux de
comptoir, se reporter aux instructions du fabricant pour les
dispositifs de fixation recommandés.
IMPORTANT ! Risque d’endommagement du produit. Le serrage
excessif des écrous peut endommager de manière irréparable le
lavabo.
Positionner le lavabo de manière nivelée sous l’ouverture avant
de serrer les attaches. Rapprocher le rebord de lavabo contre le
comptoir jusqu’à l’ajustage. Ne pas trop serrer.
Essuyer immédiatement tout excédent de mastic et boucher toute
cavité au besoin.
Laisser sécher le mastic pendant au moins 30 minutes avant de
continuer.
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
Kohler Co. Français-4 1018894-2-J

Guía de instalación
Lavabos de instalación bajo cubierta
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vitrificada
puede romperse o despostillarse si el producto no se manipula
con cuidado.
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para ver si está dañado. Vuelva a colocar el lavabo en la caja
como protección hasta que lo instale.
Examine las tuberías de suministro y de desagüe. Reemplácelas
de ser necesario.
Lápiz
Tijeras
Taladro Serrucho de calar
Más:
• Plantilla (provista)
• Trapos o toallas de papel
• Sellador
Cinta para
medir
Lentes de
seguridad
Martillo
de uña
Sierra caladora
eléctrica
Kohler Co. Español-1 1018894-2-J

Antes de comenzar (cont.)
Si se incluye un sellador con el lavabo no utilice ningún otro
como sustituto.
Utilice la plantilla provista con el lavabo.
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
El no seguir estas precauciones puede resultar en una instalación
incorrecta.
Los lavabos de instalación bajo cubierta deben ser instalados por
instaladores profesionales.
No utilice adhesivos ni selladores adhesivos con este producto.
Instale de forma que se pueda desmontar por debajo de la
cubierta en el futuro. Esto evitará dañar la cubierta.
1. Preparación
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación.
NOTA: Es posible que requiera herramientas diferentes o más
especializadas para instalar el lavabo en materiales de cubierta
distintos a la madera o compuestos de madera.
NOTA: Instale de manera que en el futuro sea posible desmontar
por debajo de la cubierta. Esto evitará que se produzcan daños en la
cubierta.
Recorte la plantilla por la líneas que indican la abertura de la
cubierta. Recorte a lo largo del interior de la línea de corte.
Coloque la plantilla sobre la cubierta para asegurarse de que haya
suficiente espacio entre el lavabo, la grifería y el protector contra
salpicaduras.
Verifique el espacio existente para el gabinete debajo de la
cubierta.
Trace el contorno de la plantilla sobre la cubierta con un lápiz.
Marque en la cubierta la línea central del orificio para la grifería.
Kohler Co. Español-2 1018894-2-J

2. Instale el lavabo
Corte la abertura con cuidado siguiendo la línea trazada de la
plantilla.
NOTA: Los tornillos y anclajes provistos deben emplearse en
cubiertas con un espesor mínimo de 1″(2,5 cm). Para cubiertas más
delgadas, utilice anclajes y herrajes adecuados (no provistos).
Para cubiertas de madera
Marque y taladre los orificios de los tornillos para madera, en los
sitios designados en la plantilla.
Impermeabilice todas las áreas expuestas de la madera.
Para cubiertas de mármol/piedra
Coloque la cubierta boca abajo sobre material protector de
espuma para proteger la superficie. Marque y taladre orificios de
3/8″con una profundidad de 5/8″(1,6 cm) en los sitios
designados en la plantilla.
Utilice una herramienta de fijación y un martillo para fijar los
anclajes.
Para todas las instalaciones bajo cubierta
Si no se ha instalado la cubierta, instálela en este momento.
Taladre los orificios para la grifería según las instrucciones del
fabricante de la grifería.
Material
protector de
espuma
Tornillo
para
madera
Aplique
sellador.
Tornillo
de anclaje
Instalación bajo cubierta
Mármol
Herramienta
de fijación
Anclaje
Grapa
1018894-2-J Español-3 Kohler Co.

Instale el lavabo (cont.)
Instale la grifería en la cubierta según las instrucciones del
fabricante de la grifería.
Instale el desagüe en el lavabo según las instrucciones del
fabricante del desagüe.
NOTA: No utilice adhesivos ni selladores adhesivos.
Aplique una tira continua de sellador de alta calidad en la
superficie superior del borde del lavabo donde hará contacto con
la cubierta.
¡IMPORTANTE! Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. El producto puede
romperse, despostillarse o causar lesiones si no se maneja con
cuidado. Pida ayuda para levantar el lavabo.
Para cubiertas de mármol, instale el lavabo en la cubierta
utilizando las grapas y tornillos provistos. Para cubiertas de otro
tipo de material, consulte las instrucciones del fabricante de la
cubierta para los herrajes recomendados.
¡IMPORTANTE! Riesgo de daños al producto. Si se aprietan
demasiado las tuercas se pueden causar daños irreparables en el
lavabo.
Coloque el lavabo bien encuadrado debajo de la abertura antes de
fijar las grapas. Empuje el borde del lavabo hacia arriba contra la
cubierta hasta que quede bien ajustado. No apriete demasiado.
Limpie inmediatamente el exceso de sellador y rellene los
espacios vacíos según sea necesario.
Antes de continuar, deje que el sellador se seque por 30 minutos.
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Limpie con un limpiador no abrasivo.
Kohler Co. Español-4 1018894-2-J

1018894-2-J

1018894-2-J

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1018894-2-J
