Kohler K-3519 User manual

Installation Guide
Toilet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3519 K-3531
K-3652
1054184-2-B

Tools and Materials
Before You Begin
WARNING: Risk of personal injury or water damage.
Contents of the vessel are under pressure and can cause
severe injury. Do not open or service before reading these
installation instructions or service instructions. Turn off the
water supply and flush the unit to release pressure before
attempting any service.
CAUTION: Risk of product damage. Do not use any oils or
lubricants on or in the pressure system.
CAUTION: Risk of product damage. Handle with care.
Vitreous china can break or chip if the bolts and nuts are
overtightened, or if the product is handled carelessly.
IMPORTANT! Make sure the supply pressure is a minimum of 35
psi (2.4 bar). The toilet will not function properly without minimum
pressure.
IMPORTANT! Record the model number (from the label on the box)
in the Homeowners Guide for reference.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
Kohler reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
10" Adjustable
Wrench
Supply
Shut-Off
Valve
Tape
Measure
Tubing Cutter Safety
Glasses
Sponge
Level Putty Knife
Wax Seal
Plus:
• 5/16" T-Bolts with Nuts
and Washers
• Metal File
• Toilet Supply Tubing
• Hacksaw
• Screwdriver
1054184-2-B 2 Kohler Co.

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old toilet.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
T-Bolt
Scrape off the old
wax seal.
Closet
Flange
Kohler Co. 3 1054184-2-B

2. Install the New Toilet
CAUTION: Risk of trap seal loss in back-to-back
installations. To prevent a trap seal loss, back-to-back toilet
installations must be connected to a vertical stack using one
of the following three fittings: double fixture, double
combination wye and 1/8 bends, or double wye and 1/8
bends.
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
IMPORTANT! Do not lift or rock the bowl after placement. If you
break the watertight seal, you must install a new wax seal.
Apply your full body weight around the toilet to set the seal.
CAUTION: Risk of product damage. Handle with care.
Vitreous china can break or chip if the bolts and nuts are
overtightened, or if the product is handled carelessly.
Carefully tighten the nuts.
Bottom of Bowl
Wax Seal
Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt
Closet Flange
1054184-2-B 4 Kohler Co.

3. Install the Tank
CAUTION: Risk of product damage. Handle with care.
Vitreous china can break or chip if the bolts and nuts are
overtightened, or if the product is handled carelessly.
NOTE: Do not remove the pre-assembled tank bolts from the bottom
of the tank. The nuts and washers for securing the tank to the bowl
are packaged separately.
Verify that the factory installed rubber spacers are in place on the
tank bolts.
Position the tank on the bowl by centering the gasket on the bowl
inlet.
Assemble the washers and nuts to the tank bolts.
Tighten the nuts until snug. Do not overtighten the nuts.
Verify that the tank is level both left to right and front to back.
Make sure the nuts are tight enough to achieve a watertight seal.
Tank Bolt
Gasket
Rubber
Spacer
Kohler Co. 5 1054184-2-B

4. Complete the Installation
Install the trip lever if one is not already installed. Follow the
instructions packed with the trip lever.
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Allow approximately one minute to bring the system to its
operating pressure.
Install the toilet seat according to the packed instructions.
Carefully set the cover onto the tank.
Flush and repressurize the toilet three times to stabilize the
system.
Flush the toilet several times and check all connections for leaks.
Periodically check for leaks for several days following the
installation.
Ferrule
Tubing
Compression
Washer
Compression
Nut
Supply
Shut-Off
Valve
Supply Shut-Off Valve
Connection
Coupling
Nut
Fill
Valve Nut
Seal
Washer
Supply
Shank
1054184-2-B 6 Kohler Co.

Guide d’installation
W.C.
Outils et matériels
Avant de commencer
AVERTISSEMENT : Risque de blessure corporelle ou
d’endommagement du produit. Les contenus de la cuve sont
sous pression et peuvent provoquer des blessures graves. Ne
pas ouvrir ou réparer avant d’avoir lu les instructions
d’installation ou les instructions de réparation. Couper
l’alimentation d’eau et activer la chasse de l’unité pour faire
baisser la pression, avant de procéder à un entretien
quelconque.
ATTENTION : Risque d’endommagement du produit. Ne
pas utiliser d’huiles ou de lubrifiants sur ou dans le système
de pression.
ATTENTION : Risque d’endommagement du produit.
Manipuler avec précaution. La porcelaine vitrifiée peut casser
ou se fragmenter si les boulons ou écrous sont trop serrés ou
si le produit est manipulé avec négligence.
IMPORTANT ! S’assurer que la pression d’alimentation est de 35 psi
(2,4 bar) minimum. Le W.C. ne fonctionnera pas correctement sans
la pression minimum.
Valve
d'arrêt
Coupe
tuyau Lunettes de
protection
Mètre
ruban
10" Clé à
molette
Joint
en cire
Niveau à
bulle Éponge
• Boulon en T de 5/16" avec
écrous et rondelles
• Lime en fer
• Tuyau pour W.C.
• Scie à métaux
• Tournevis
Et:
Couteau
à mastic
Kohler Co. Français-1 1054184-2-B

Avant de commencer (cont.)
IMPORTANT ! Enregistrer le numéro de modèle (de l’étiquette sur
la boîte) dans le guide du propriétaire pour référence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Inspecter soigneusement le nouveau W.C. de tout défaut.
Si le W.C. existant n’a pas de valve d’arrêt sous le réservoir, en
installer une avant d’installer le nouveau W.C.
Kohler se réserve le droit d’apporter des modifications au design
des produits sans préavis, tel qu’il l’est spécifié dans le catalogue
des prix.
1054184-2-B Français-2 Kohler Co.

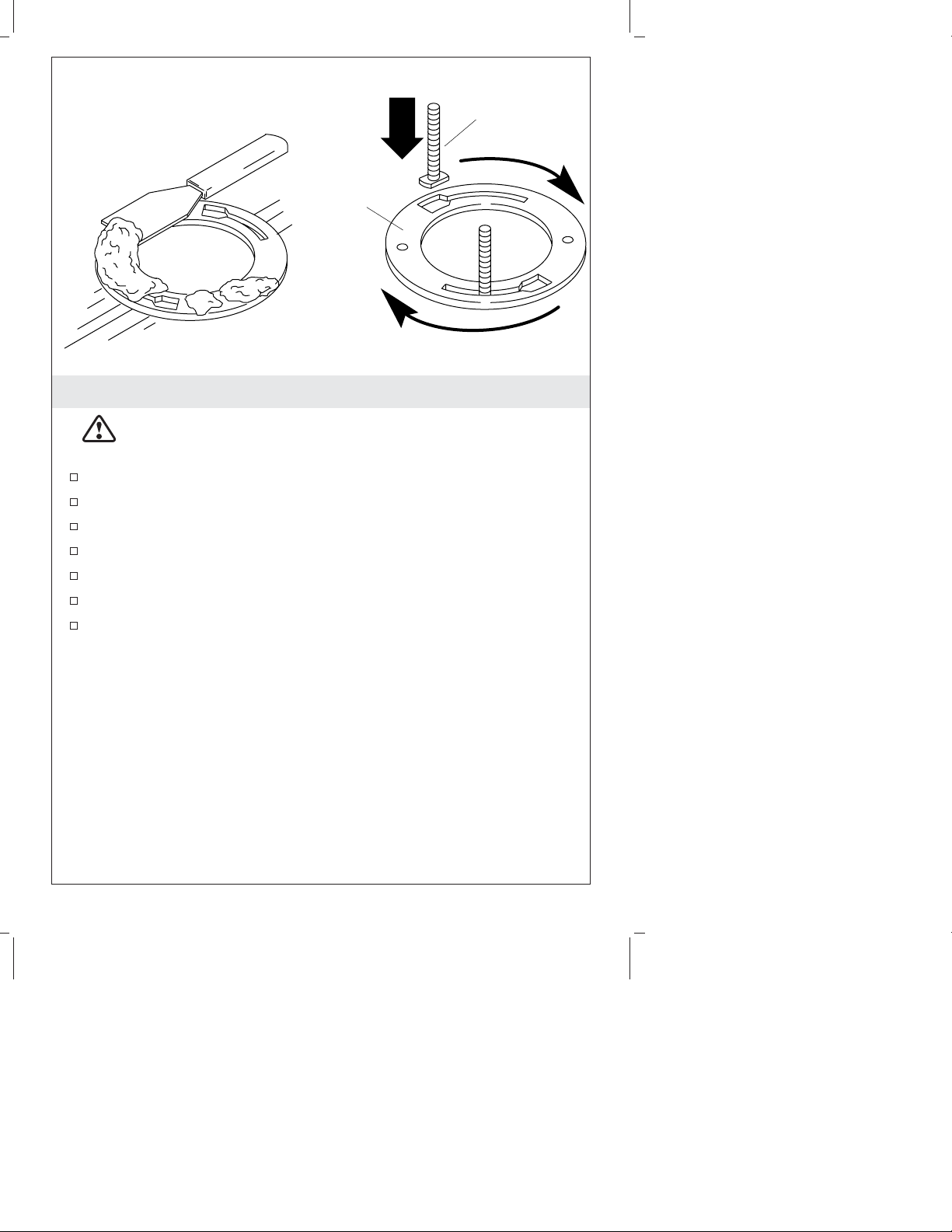

1. Retirer le W.C. éxistant
ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride avec un chiffon.
Fermer l’alimentation d’eau.
Activer la chasse du W.C.
Éponger toute eau résiduelle du réservoir.
Déconnecter la valve d’arrêt d’alimentation si présente.
Retirer l’ancien W.C.
Retirer du sol l’anneau en cire existant avec un couteau à mastic.
Remplacer les vieux boulons en T par des nouveaux de 5/16″de
diamètre.
Boulon en T
Retirer le vieux joint
en cire.
Bride de sol
pour W.C.
Kohler Co. Français-3 1054184-2-B

2. Installer le nouveau W.C.
ATTENTION : Risque de perte du joint d’étanchéité du
siphon dans des installations dos à dos. Pour prévenir toute
possibilité de perte du joint d’étanchéité du siphon, les
installations dos à dos de W.C. doivent être raccordées à une
conduite verticale, en utilisant un des trois raccords suivants:
double fixation, double combinaison étoile et 1/8 cintrage, ou
double étoile et 1/8 cintrage.
Installer ou déplacer l’alimentation et les sorties au besoin pour se
conformer aux dimensions du plan de raccordement.
Installer la valve d’arrêt d’alimentation.
Poser le W.C. sur une surface molletonnée.
De la base du W.C., presser fermement un nouvel anneau en cire
sur la sortie du W.C.
Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.
Aligner et baisser le W.C. sur la bride les boulons en T.
IMPORTANT ! Ne pas soulever ou secouer la cuvette du W.C.
après sa mise en place. Si le joint étanche se casse, en réinstaller un
nouveau en cire.
Appliquer une pression de tout le poids du corps autour du W.C.
pour fixer le joint.
ATTENTION : Risque d’endommagement du produit.
Manipulez avec précaution. La porcelaine vitrifiée peut casser
ou se fragmenter si les boulons ou écrous sont trop serrés ou
si le produit est manipulé avec négligence.
Base du W.C.
Joint en cire
Cache boulon
Écrou
Rondelle
Base du
cache boulon
Boulons en T
Boulons en T
Bride de W.C.
1054184-2-B Français-4 Kohler Co.

Installer le nouveau W.C. (cont.)
Serrer délicatement les écrous.
Kohler Co. Français-5 1054184-2-B

3. Installer le réservoir
ATTENTION : Risque d’endommagement du produit.
Manipuler avec précaution. La porcelaine vitrifiée peut casser
ou se fragmenter si les boulons ou écrous sont trop serrés ou
si le produit est manipulé avec négligence.
REMARQUE : Ne pas retirer les boulons pré-assemblés du réservoir
de la base de ce dernier. Les écrous et rondelles pour sécuriser le
réservoir à la cuvette sont emballés séparément.
Vérifier que les espaceurs en caoutchouc installés en usine soient
en place sur les boulons de réservoir.
Positionner le réservoir sur la cuvette tout en centrant le joint sur
l’entrée de la cuvette.
Assembler les rondelles et les écrous sur les boulons du réservoir.
Bien serrer les écrous. Ne pas trop serrer les écrous.
Vérifier que le réservoir soit niveler de gauche à droite et de
l’avant à l’arrière.
S’assurer que les écrous soient bien serrés pour réaliser un joint
étanche.
Boulon du
réservoir
Joint
Espaceur
caoutchouc
1054184-2-B Français-6 Kohler Co.

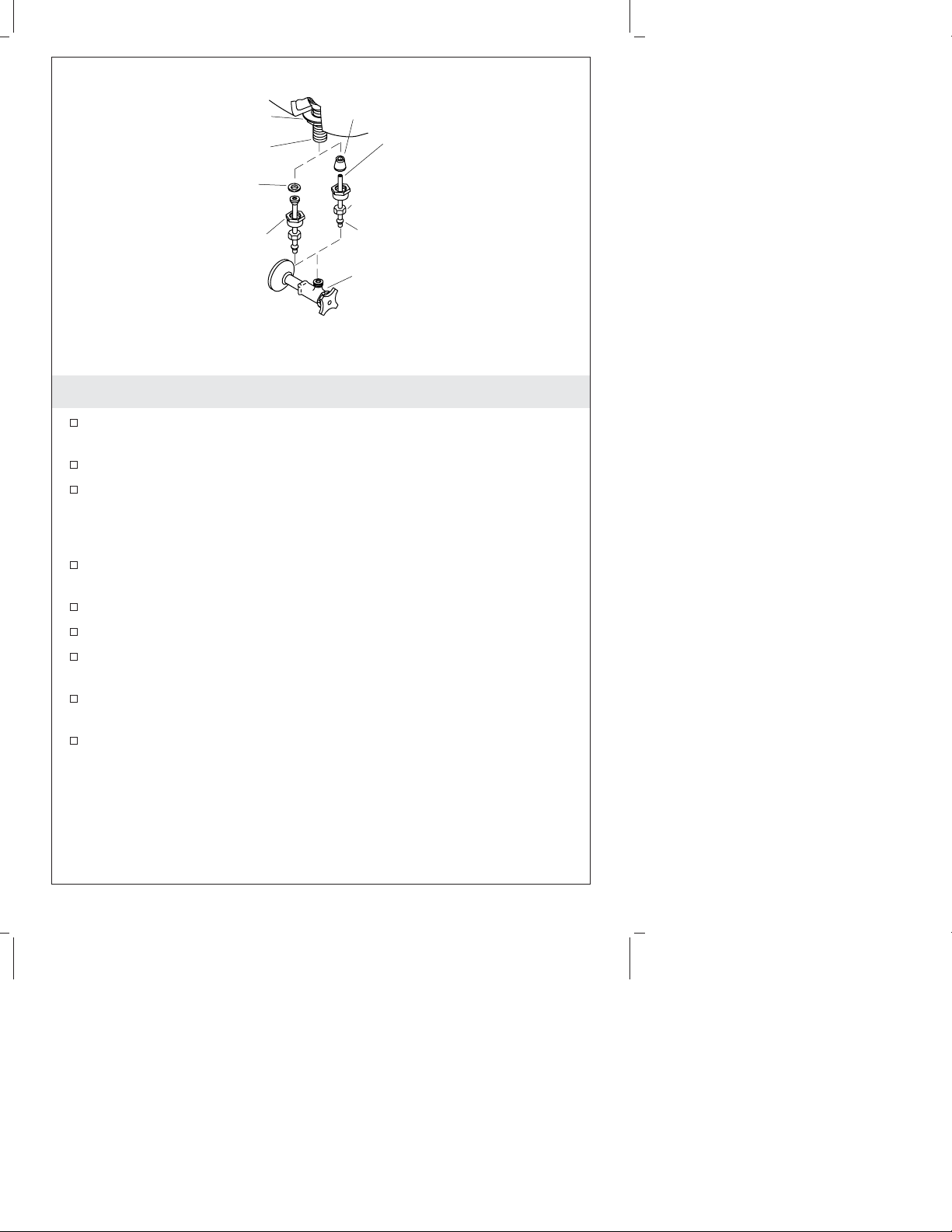

4. Compléter l’installation
Installer le levier de déclenchement s’il ne l’est pas déjà. Suivre
les instructions fournies avec le levier de déclenchement.
Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.
Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.
Attendre approximativement une minute pour amener le système
à la pression d’opération requise.
Installer l’abattant du siège conformément aux instructions du
fabricant.
Soigneusement mettre en place le couvercle sur le réservoir.
Tirer la chasse et repressuriser le W.C. trois fois pour stabiliser le
système.
Purger le W.C. plusieurs fois et vérifier les connexions de toutes
fuites.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Collet
Tuyauterie
Rondelle à
compression
Écrou à
compression
Valve d'arrêt
d'alimentation
Connexion de robinet
d'arrêt d'alimentation
Écrou de
couplage
Écrou de
la valve de
remplissage
Rondelle
d'étanchéité
Manche
d'alimentation
Kohler Co. Français-7 1054184-2-B

Guía de instalación
Inodoro
Herramientas y materiales
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales o daños
causados por el agua. El contenido del recipiente está bajo
presión y puede causar lesiones severas. No lo abra ni dé
servicio sin haber antes leído las instrucciones de instalación
o de mantenimiento. Cierre el suministro de agua y accione la
descarga de la unidad para aliviar la presión antes de dar
servicio.
PRECAUCIÓN: Riesgo de daños al producto. No utilice
aceites ni lubricantes en o dentro del sistema de presión.
PRECAUCIÓN: Riesgo de daños al producto. Maneje el
producto con cuidado. La porcelana vitrificada puede
romperse o despostillarse si los pernos o las tuercas se
aprietan demasiado o si el producto no se maneja con
cuidado.
¡IMPORTANTE! Asegúrese de que la presión de suministro mínima
sea de 35 psi (2,4 bar). El inodoro no funcionará correctamente sin la
presión mínima.
¡IMPORTANTE! Apunte el número del modelo (de la etiqueta de la
caja) en la Guía del usuario para referencia.
Llave ajustable
de 10"
Llave de
paso del
suministro
Cinta para
medir
Cortatubos Lentes de
seguridad
Esponja
Nivel Espátula
Sello
de cera
Más:
• Pernos en T de 5/16" con
tuercas y arandelas
• Lima metálica
• Tubo de suministro del inodoro
• Sierra para metales
• Destornillador
Kohler Co. Español-1 1054184-2-B

Antes de comenzar (cont.)
Cumpla con todos los códigos locales de plomería y construcción.
Revise atentamente el nuevo inodoro para cerciorarse que no esté
dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
viejo, instale una antes de instalar el inodoro nuevo.
Kohler se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1054184-2-B

1. Desinstale el inodoro existente
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el
inodoro nuevo no se instala de inmediato, cubra la brida
temporalmente con un trapo.
Cierre el suministro principal del agua.
Accione la descarga del inodoro.
Con una esponja seque el agua restante del tanque.
Desconecte la llave de paso del suministro, de estar presente.
Desinstale el inodoro viejo.
Utilice una espátula para raspar el sello de cera viejo del piso.
Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″de diámetro.
Perno en T
Raspe el sello de
cera viejo.
Brida de
inodoros
1054184-2-B Español-3 Kohler Co.

2. Instale el inodoro nuevo
PRECAUCIÓN: Riesgo de perder el cierre hidráulico en las
instalaciones contiguas. Para evitar la pérdida del cierre
hidráulico, las instalaciones contiguas de inodoros deben
estar conectadas a un tubo vertical de ventilación mediante
una de las siguientes conexiones: una conexión para dos
inodoros, una conexión en ″Y″de doble combinación con una
inclinación de 1/8″o una conexión en ″Y″doble con una
inclinación de 1/8″.
Instale o cambie de lugar el suministro y la salida según sea
necesario para cumplir con las dimensiones de instalación.
Instale una llave de paso de suministro.
Coloque el inodoro sobre una superficie acolchada.
Desde abajo del inodoro, presione firmemente el sello de cera
nuevo alrededor de la salida del inodoro.
Retire el trapo provisional (de haberlo utilizado) del orificio en la
brida del inodoro.
Alinee y coloque el inodoro sobre la brida y los pernos en T.
¡IMPORTANTE! Una vez colocada no levante ni columpie la taza.
Si el sello hermético se rompe, tendrá que instalar un sello de cera
nuevo.
Aplique todo el peso de su cuerpo sobre el inodoro para fijar el
sello. PRECAUCIÓN: Riesgo de daños al producto. Maneje el
producto con cuidado. La porcelana vitrificada puede
Parte inferior de la taza
Sello de cera
Tapaperno
Tuerca
Arandela
Base del
tapaperno
Perno en T
Perno en T
Brida del inodoro
Kohler Co. Español-4 1054184-2-B

Instale el inodoro nuevo (cont.)
romperse o despostillarse si los pernos o las tuercas se
aprietan demasiado o si el producto no se maneja con
cuidado.
Apriete las tuercas con cuidado.
1054184-2-B Español-5 Kohler Co.

3. Instale el tanque
PRECAUCIÓN: Riesgo de daños al producto. Maneje el
producto con cuidado. La porcelana vitrificada puede
romperse o despostillarse si los pernos o las tuercas se
aprietan demasiado o si el producto no se maneja con
cuidado.
NOTA: No retire los pernos preinstalados de la parte inferior del
tanque. Las tuercas y arandelas para fijar el tanque a la taza vienen
embalados por separado.
Verifique que los espaciadores de goma instalados de fábrica
estén colocados en los pernos del tanque.
Coloque el tanque sobre la taza centrando el empaque en la
entrada de la taza.
Ensamble las arandelas y tuercas en los pernos del tanque.
Apriete las tuercas hasta que queden ajustadas. No apriete
demasiado las tuercas.
Verifique que el tanque esté a nivel tanto a la izquierda como a la
derecha y del frente a la parte posterior.
Asegúrese de que las tuercas estén lo suficientemente apretadas
para producir un sello hermético.
Perno del
tanque
Empaque
Espaciador
de goma
Kohler Co. Español-6 1054184-2-B

4. Termine la instalación
Instale la palanca de descarga, si no se ha instalado. Siga las
instrucciones incluidas con la palanca de descarga.
Conecte la llave de paso al vástago de suministro del inodoro.
Abra la llave de paso lentamente para verificar que no haya
fugas. Si las conexiones se han realizado correctamente, se podrá
detener cualquier fuga de agua con sólo apretar un poco las
tuercas.
Espere un minuto aproximadamente para que el sistema vuelva a
alcanzar la presión de funcionamiento.
Instale el asiento del inodoro según las instrucciones provistas.
Con cuidado, coloque la tapa en el tanque.
Accione el mecanismo de descarga tres veces para volver a
presurizar el inodoro y estabilizar el sistema.
Accione la descarga del inodoro varias veces y verifique no haya
fugas en las conexiones.
Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.
Casquillo
Tubería
Arandela de
compresión
Tuerca de
compresión
Llave de
paso del
suministro
Conexión de la llave de
paso del suministro
Tuerca de
acoplamiento
Tuerca de la
válvula de
llenado
Arandela
de sellado
Vástago
de suministro
1054184-2-B Español-7 Kohler Co.
