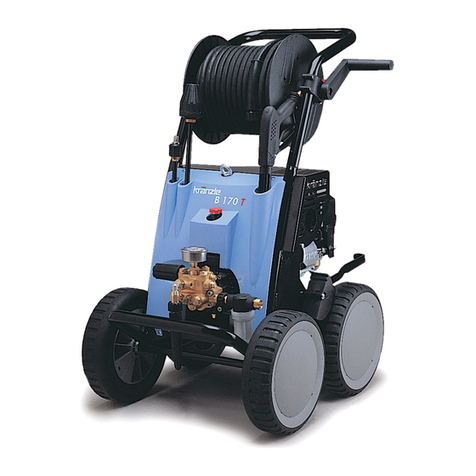

Kranzle B 170 T User manual

GB
Operating manual
High-pressure cleaners
Read and conform safety instructions before use!
Keep instructions in a safe place for later use and
pass them on to any future user.

14 15
Additional KRÄNZLE-accessories for ...
Environmental, refuse disposal and water protection regu-
lations must be observed when using the accessories!
Rotary scrubbing brush
Order No. 41.050 1
Sandblaster
Order No. 41.068 1
Underbody lance
Order No. 41.075
Flat brush
Order No.41.073
Drain and pipe cleaning hose
8 m - Order No. 41.051
15 m - Order No. 41.058
Car cleaning, glass, caravan, boat etc.
rotary washing brush with 40 cm exten-
sion and ST 30 nipple M 22 x 1,5
Cleaning cars and all smooth surfaces :
brush with ST 30 nipple M 22 x 1,5.
Underbody cleaning of cars, trailers and
equipment: lance 90 cm with high pressure
nozzle and ST 30 nipple M 22 x 1,5.
The lance must be aimed when spraying.
Cleaning pipes, channels and drains:
pipe cleaning hose with KN nozzle
and ST 30 nipple M 22 x 1,5
When sandblasting you must wear
protection clothes! Pay attention to the
instructions of the manufacturer of the
abrasive!
Blasting old paint, rust and facades: sand-
blasting injector with suction lance, 3 m PVC
hose and ST 30 nipple.
... further combination possibilities
Rotary point sprayer for extreme soiling.
Dirtkiller with 40 cm extension and ST 30
nipple M 22 x 1,5.

26 27
Complete assembly
Spare parts list Kränzle B230 T - B240 T - B270 T
Complete assembly
KRÄNZLE B230 T - B240 T - B270 T
No Description Qty. Ord.-No
26 Sechskantschraube M6 x 16 2 50 173 27 Scheibe 6,4 2 50 189 28 Distanzhülse 1 40 237 1 29 Elastic - Stop Mutter M 6 1 14 152 1 30 Scheibe 6,4 1 50 189 31 Gummipuffer 40 x 30 4 40 220 1 32 Schraube M 8 x 30 4 41 221 33 Elastic - Stop Mutter M 8 8 41 410 34 Scheibe 8,4 8 40 515 35 Schutzbügel 1 40 247 36 Sechskantschraube M 8 x 25 4 44 137 37 Unterlegscheibe DIN125 8,4 8 50 186 38 Gummipuffer 30 x 20 1 42 516 40 Pistole mit Verlängerung - Starlett II 1 41 053 1 41 Lanze mit Regeldüse 2505 bei B240 T 1 41 053 2-05 Lanze mit Regeldüse 25045 bei B270 T 1 41 053 2-045 Lanze mit Regeldüse 2507 bei B230 T 1 41 053 2-07 bitte Düsengröße mit angeben 42 Turbokiller 05 bei B240 T 1 41.580-05 Turbokiller 045 bei B270 T 1 41 072 3 Turbokiller 07 bei B230 T 1 41 072 7 43 Hochdruckschlauch 1m / DN 8 1 41.265 44 Hochruckschlauch NW8 20m 1 41.083 45 Schlauchtrommel kpl. mit 1 41 259 1 1m HD-Schlauch, jedoch ohne 20m HD-Schlauch
No Description Qty. Ord.-No 1 Motor Honda GX 340 LX2 für B240 T 1 24 026 Motor Honda GX 390 LX2 für B230/270 T 1 24 026 1 2 Wagen 1 40 230 3 Schubbügel 1 40 245 4 Bremshabel 1 40.246 5 Druckmeßleitung für Drehzahlregulierung 1 44.102 6 Frontplatte B230 T 1 40 231 3 Frontplatte B240 T 1 40 231 4 Frontplatte B270 T 1 40 231 5 7 Blechschraube 4,8 x 12 4 44 112 8 Köcher groß 1 40 232 9 Kunststoffschraube 5 x 14 7 43 426 10 Köcher klein 1 40 233 11 Rad 4 44.017 12 Achsklemmring 20 mm 4 40.142 13 Radkappe 4 44.018 14 Stift 6 x 40 1 44.035 1 15 Saugschlauch 3 m mit Sauglter 1 15.038 3 16 Bremspedal 1 44.022 17 Bremsklotz 1 44.024 18 Bremshebel 1 44.023 19 Starlockkappe 8 mm 1 44.165 20 Abdeckung B230/240/270 T 1 40 235 21 Innensechskantschraube M 4 x 30 3 40 236 22 Scheibe 6 43 472 23 Elastic - Stop Mutter M 4 3 40 111 24 Schraube M 6 x 12 1 43 421 25 Federring A 6 1 44.222 1

30 31
Transmission unit
No Description Qty. Ord.-No
Spare parts list KRÄNZLE B230 T - B240 T - B270 T
Transmission unit AQ-Pump
KRÄNZLE B230 T - B240 T - B270 T
1 Ölgehäuse 1 40.501 2 Cu-Dichtring 1 40.052 3 Ölablassstopfen R 3/8“ 1 42.019 4 Innensechskantschraube M 8 x 25 6 40.053 5 Sicherungsscheibe 6 40.054 6 Flachdichtung 1 40.511 7 Öldichtung 20 x 30 x 7 3 40.044 1 8 Wellenscheibe 1 40.043 9 Axial-Rollenkäg 1 40.040 10 AS-Scheibe 1 40.041 11 Taumelscheibe 10,2° bei B230 T 1 40.055-10,2 Taumelscheibe 8,0° bei B240 T 1 40.055-8,0 Taumelscheibe 8,0° bei B270 T 1 40.055-8,0 12 Plungerfeder 3 40.506 13 Federdruckscheibe 3 40.510 14 Plunger 20 mm (lang) 3 40.505 15 Sprengring 3 40.048 16 O-Ring 14 x 2 1 43.445 18 Flachdichtung 1 41.019 3 19 Deckel Ölgehäuse 1 40.518 20 Innensechskantschraube M 5 x 12 4 41.019 4 21 Ölmessstab 1 42.520 2 22 Stützscheibe 3 40.513 24 Gehäusescheibe 2 40.039 25 Innensechskantschraube M 8 x 30 4 41.036 1 26 Kupfer-Dichtring 4 41.500 27 Dichtring 30 x 42 x 7 1 40.224 28 Flansch für B 16/220 1 40.223 30 Motor Honda GX 340 LX2 1 24.026 30.1 Motor Honda GX 390 LX2 1 24.026 1 52 Spannstift 3 x 16 1 14.148 1 53 Stufenkeil 1 40.222

31 32
Valve housing
2
3
4
5
17
1
7
6
5.1 4
3
13
14 15
16
17
19
2
29
30
31
23 18
24
14
20
3738
39
45
19
49 50
51
40
41
35 26
25
27
34
No Description Qty. Ord.-No
KRÄNZLE B230 T - B240 T - B270 T
Spare parts list Kränzle B230T - B240T - B270T
Valve housing for integrated AQ-Pump
No Description Qty. Ord.-No Repair kits: Rep.-kit sleeves 40.065 1 Consisting of: 3x No. 13; 6x No. 14; 3x No. 15; 3x No. 16; 3x No. 18; 3x No. 20; 3x No. 23 Repair kit sleeves w/o brass parts 40.517 Consisting of: 3x No. 13; 6x No. 14; 3x No. 15; 3x No. 18; 3x No. 23 Repair kit valves 40.062 1 Consisting of: 6x No. 2; 6x No. 3; 6x No. 4 29 Dichtring 17 x 22 x 1,5 (Kupfer) 1 40.019 30 Stopfen 3/8“ mit 1/8“ IG 1 40.242 31 Dichtstopfen M 10 x 1 1 43.043 34 Edelstahlkugel Ø10 1 12.122 35 Rückschlagfeder „K“ 1 14.120 1 37 O-Ring 18 x 2 1 43.446 38 Ausgangsstück R3/8“ IG 1 40.248 1 39 Dichtstopfen 1 13.385 40 Einschraubwinkel R3/8“ AG x R3/8“ IG 1 40.256 41 ST30-Nippel R3/8“ AG x M22 x 1,5 1 13.365 2 45 Winkelverschraubung R 1/8“ x 6 1 44.110 1
49 Distanzrohr 48 mm bds. R3/8“ AG 1 41.628 50 Winkel R3/8“ IG / IG 1 44.138 51 Sauganschluss R 3/8“ AG x R3/4“ 1 41.016 0
1 Ventilgehäuse AQ mit integr. UL 1 40.521 2 ohne integr. Druckschalter 2 O-Ring 18 x 2 6 40.016 3 Einlass- / Auslass- Ventil 6 42.024 4 O-Ring 21 x 2 6 42.025 5 Ventilstopfen 5 42.026 5.1 Ventilstopfen mit R 1/4“ IG 1 42.026 2 6 Sicherungsring 4 40.032 7 Innensechskantschraube M 12 x 45 4 40.504 13 Gewebemanschette 3 40.023 14 Backring 20 mm 6 40.025 15 O-Ring 31,42 x 2,62 3 40.508 16 Leckagering 20 x 36 x 13,3 3 40.509 17 Cu-Dichtring 21 x 28 x 1,5 2 42.039 18 Gummimanschette 3 40.512 19 Verschlussschraube R 1/2“ 2 42.032 20 Distanzring mit Abstützung 3 40.507 23 Druckring 20 mm 3 40.021 24 Zwischenring 20 mm 3 40.516 25 O-Ring 11 x 1,5 1 12.256 26 Edelstahlsitz Ø 7 1 14.118 27 Sprengring 1 13.147

33 34
Unloader valve
17
14
25 22 21 20
19
18
5
15
16
23
5.113
12
11
10
9
8
58
54
53
57
70
26
27
Spare parts list Kränzle B230T - B240T - B270T
Unloader valve AQ-Pump
KRÄNZLE B230T / B240T / B270T
No Description Qty. Ord.-No
5 O-Ring 16 x 2 1 13.150 5.1 O-Ring 13,94 x 2,62 1 42.167 8 O-Ring 11 x 1,44 1 12.256 9 Edelstahlsitz 1 14.118 10 Sicherungsring 1 13.147 11 Edelstahlkugel 1 13.148 12 Edelstahlfeder 1 14.119 13 Verschlussschraube 1 14.113 14 Steuerkolben 1 14.134 15 Parbaks 16 mm 1 13.159 16 Parbaks 8 mm 1 14.123 17 Spanstift 1 14.148 18 Kolbenführung spezial 1 42.105 19 Kontermutter M 8 x 1 2 14.144 20 Ventilfeder schwarz 1 14.125 21 Federdruckscheibe 1 14.126 22 Nadellager 1 14.146 23 Handrad 1 14.147 25 Elastic-Stop-Mutter M 8 x 1 1 14.152 26 Manometer 0-400 Bar 1 15.039 4 27 Aluminium-Dichtring 4 13.275 53 O-Ring14 x 2 1 43.445 54 Parbaks 4 mm 1 12.136 2 57 Blindverschluss mit Dichtungen 1 44.551 58 Parbaks 7 mm 1 15.013 70 Steuerkolben kpl. mit Handrad 43.444

38 39
Speed control
No Description Qty. Ord.-No
Spare parts list Kränzle B230 T / B240 T / B270 T
Speed control
1 Grundteil 1 42.581
2 Druckhülse 1 42.584
4 Steuerkolben 1 42.582
5 Querbolzen 1 42.583
6 Druckfeder 2,0 x 9,5 x 70 1 42.587
7 Gewindestift M4 x 6 DIN 913 1 43.469
8 Parbaks 7 mm 1 15.013
9 Bowdenzug 1 40.244
10 Unterlegscheibe 6,4 DIN 125 1 50.189
11 Sechskantmutter M6 1 14.152 1
12 Drosselscheibe 1 42.589
13 Anschlussblock 1 40 241
14 Verschraubung 1/8“x 6l 1 40 591 1
15 Druckmessleitung 1 42.593
17 Gewindestift M 6 x 12 DIN915 1 42.590
18 Klemmbolzen 1 42.591
Pos. Bezeichnung Stck Best.Nr.
30 Nippel ST30 M22x1,5 AG / M 12 x 1 1 13.363
31 Rohr 400 mm, bds. M 12 x 1 1 15.002
32 Regeldüse mit Regulierring 1 13.201 2
33 Flachstrahldüse 25045 bei B200 D 25 045
Flachstrahldüse 2505 bei B170/240 T/270 T D 25 05
Flachstrahldüse 2507 bei B230 T D 25 07
bitte Düsengröße mit angeben
Standard regulation nozzle
