Kress 1055 htc User manual

Elektronik-Bohrmaschine

Bedienungsanleitung

Electronic drill

Operating Instructions

Perceuse électronique

Mode d’emploi

Electronic-Boormachine

Gebruiksaanwijzing

Trapano elettronico

Manuale di servizio

Taladradora electrónica

Instrucciones de servicio

Elektronisk borrmaskin

Bruksanvisning

Elektronik-boremaskine

Betjeningsvejledning

Elektronisk boremaskin

Bruksanvisning

Sähköporakone

Käyttöohje

∆ράπανο ηλεκτρονικ

Oδηγίες χρήσης

1055 HTC

49029/0612 TC

Deutsch

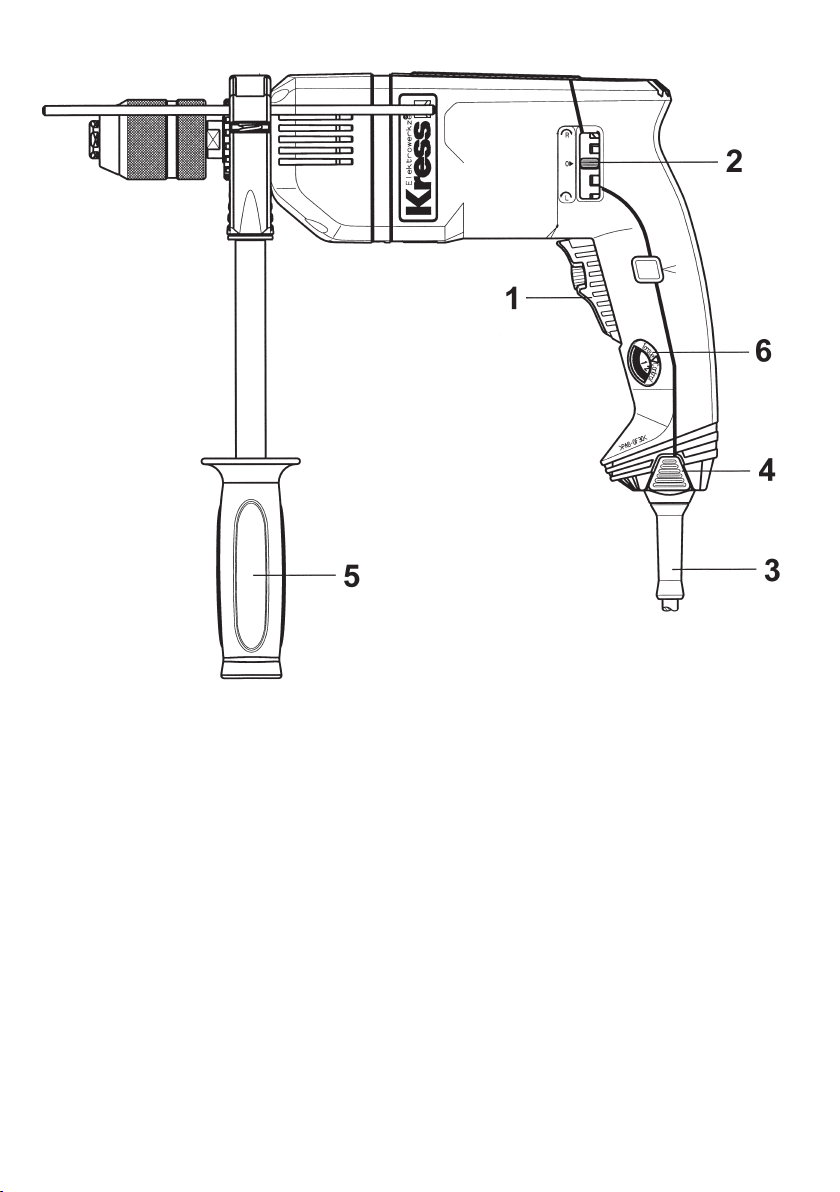

1 Ein-/Ausschalter mit Vollwellenelektronik

und Stellrad für Drehzahlvorwahl

2 Schalter für Rechts-/Linkslauf

3 Netzkabel-Modul

4 Verriegelung für Netzkabelmodul

5 Zusatzhandgriff

6 Stellrad für Drehmoment-Vorwahl

Technische Daten 1055 HTC

Leistungsaufnahme 1050 W

Leistungsabgabe 600 W

Vollwellenregelung x

Rechts-/Linkslauf x

Anzahl der Gänge 1

Leerlaufdrehzahl U/min 80–530

Lastdrehzahl U/min 530

Bohren in Stahl max. ø mm 16/6

Bohren in Holz max. 0 mm 70

Schrauben in Holz max. 0 mm 12

Schrauben in Blech max. 0 mm 8

Spannhalsdurchmesser 0 mm 43

Eckmaß mm 34

Bohrfutterspannweite 0 mm 13

Spindelgewinde 1/2" x 20 UNF

Gewicht kg 2,3

Verwendung

Die Bohrmaschine ist universell einsetzbar zum Bohren

und Schrauben in Holz, Metall und Kunststoff. Durch die

niedrige Drehzahl ideal geeignet zu Mischen und Rühren

dünn- und dickflüssiger Materialien, zum Bohren mit sehr

großem Bohr-ø oder zum Eindrehen von Schrauben in

Rahmen und Fassadendübel.

Sicherheitshinweise und Unfallschutz

Bevor Sie die Maschine in Betrieb nehmen, lesen Sie die

Bedienungsanleitung vollständig durch, befolgen Sie die

Sicherheitshinweise in dieser Anleitung sowie die Allge-

meinen Sicherheitshinweise für Elektrowerkzeuge im

beigelegten Heft.

Warnung!

Diese Bohrmaschine hat ein extrem hohes Drehmoment.

Halten Sie die Maschine immer fest mit beiden Händen!

Benutzen Sie die mit dem Gerät gelieferten Zusatz-

handgriffe. Der Verlust der Kontrolle über die Maschine

kann zu Verletzungen führen.

Besondere Vorsicht ist geboten beim Rühren von

zähen und dickflüssigen Materialien. Sorgen Sie für

guten Stand des Behältnisses und sichern Sie es so,

daß es nicht vom Rührer mitgedreht werden kann!

Achtung!

●Gerät darf nur mit Original-Netzkabelmodul an das

Netz angeschlossen werden.

●Beachten Sie das Blockiermoment der Maschine,

z. B. bei einem Verkanten des Bohrers, oder wenn

der Bohrer auf Monierstahl trifft und blockiert!

●Vor dem Einsetzen der Werkzeuge in Bohrfutter

oder Bohrspindel stets den Netzstecker ziehen oder

Netzkabel-Modul (3) durch Betätigung der Verriege-

lungstaster (4) aus dem Handgriff entfernen!

●Kein asbesthaltiges Material bearbeiten!

●Steckdosen im Außenbereich müssen über Fehler-

strom-Schutzschalter (Fl-) abgesichert sein.

●Um die Maschine zu kennzeichnen, darf das

Gehäuse nicht angebohrt werden. Die Schutzisola-

tion wird überbrückt. Verwenden Sie Klebeschilder.

●Kabel immer nach hinten von der Maschine wegführen.

Doppelte Isolation

Unsere Geräte sind zur größtmöglichen Sicherheit des Be-

nutzers in Übereinstimmung mit den Europäischen Vorschrif-

ten (EN-Normen) gebaut. Doppelt isolierte Maschinen tragen

stets das internationale Zeichen . Die Maschinen brauchen

nicht geerdet zu sein. Es genügt ein zweiadriges Kabel.

Die Maschinen sind funkentstört nach EN 55014.

Inbetriebnahme

Prüfen Sie vor Inbetriebnahme, ob die Netzspannung mit

der Angabe auf dem Typenschild des Gerätes überein-

stimmt.

Elektronische Drehzahlsteuerung

Diese Maschine ist mit einem Vollwellen-Steuerelektronik-

Schalter (1) ausgerüstet. Mit dem Stellrad kann die be-

nötigte Drehzahl vorgewählt werden (z. B. für Serienver-

schraubungen).

Stellung A = niedrigste Drehzahl

Stellung G = höchste Drehzahl

Feststellen des Schalters für Dauerbetrieb ist aus

Sicherheitsgründen nicht möglich.

Die eingebaute Vollwellenelektronik mit Tachosignalaus-

wertung hält die Drehzahl konstant. Durch die niedrigen

Drehzahlen und das hohe Drehmoment ist die Bohr-

maschine ideal überall dort, wo große Kraft benötigt wird,

zum Beispiel

- beim Mischen und Rühren besonders zäher und dick-

flüssiger Materialien,

- beim Bohren mit sehr großen Durchmessern,

- beim Eindrehen von Schrauben in Rahmen und Fassa-

dendübel.

Beachten Sie bitte, daß die Maschine nicht länger als

2–3 Sekunden blockiert wird. Bei längerer Blockierung

können Schäden am Motor entstehen.

Wichtig!

Der Motor kann bei andauernd starker Belastung und

niedrigen Drehzahlen überhitzt werden. Motor bei

höherer Drehzahl im Leerlauf abkühlen lassen.

Elektronische Drehmomentbegrenzung (Torque-Control)

Mit dem Stellrad (6) kann das an der Bohrspindel wirkende

Drehmoment bestimmt werden.

1 = niedriges Drehmoment

10 = maximales Drehmoment

Wird z. B. beim Schrauben das vorgewählte Drehmoment

erreicht, schaltet die Maschine ab und bleibt stehen.

Drehrichtungsänderung

(Hauptdrehrichtung »Rechts«)

Die Drehrichtung der Werkzeugspindel wird mit dem Dreh-

richtungsumschalter (2) verändert.

R = Rechtslauf

L = Linkslauf

Wichtig! Drehrichtungsumschalter (2) jeweils bis zum

Anschlag am Gehäuse durchdrücken, d. h. bis er spür-

bar einrastet.

Der Drehrichtungsumschalter ist leicht zu bedienen, wenn

Sie diesen mit Daumen und Zeige- bzw. Mittelfinger beid-

seitig betätigen.

Achtung!

Drehrichtungsänderung nur im Stillstand!

Der Drehrichtungsumschalter verhindert in Mittelstel-

lung LOCK die ungewollte Betätigung des Vollwellen-

schalters (1), z. B. beim Werkzeugwechsel oder bei der

Montage/Demontage des Bohrfutters.

Schnellspannbohrfutter

Dieses Bohrfutter ist speziell für den Einsatz auf Schlag-

bohrmaschinen entwickelt worden.

Das Bohrfutter hat eine Öffnungssicherung, die ein unbe-

absichtigtes Lösen des Bohrwerkzeuges auch bei hohen

Schlagfrequenzen verhindert.

In üblicher Weise durch Drehen der Hülse bis zum An-

schlag spannen. Das hierbei deutlich hör- und spürbare

Rasten bestätigt die Funktion der Spannkraftsicherung.

Sicherungsring beim Spannen und Lösen des Futters

festhalten.

Muß ein defektes Bohrfutter ausgewechselt werden, prü-

fen Sie bitte, ob das Bohrfutter mit einer Sicherungs-

schraube auf der Bohrspindel gesichert ist. Diese muß zu-

erst entfernt werden (Achtung! Linksgewindeschraube!

Ausdrehen im Uhrzeigersinn!).

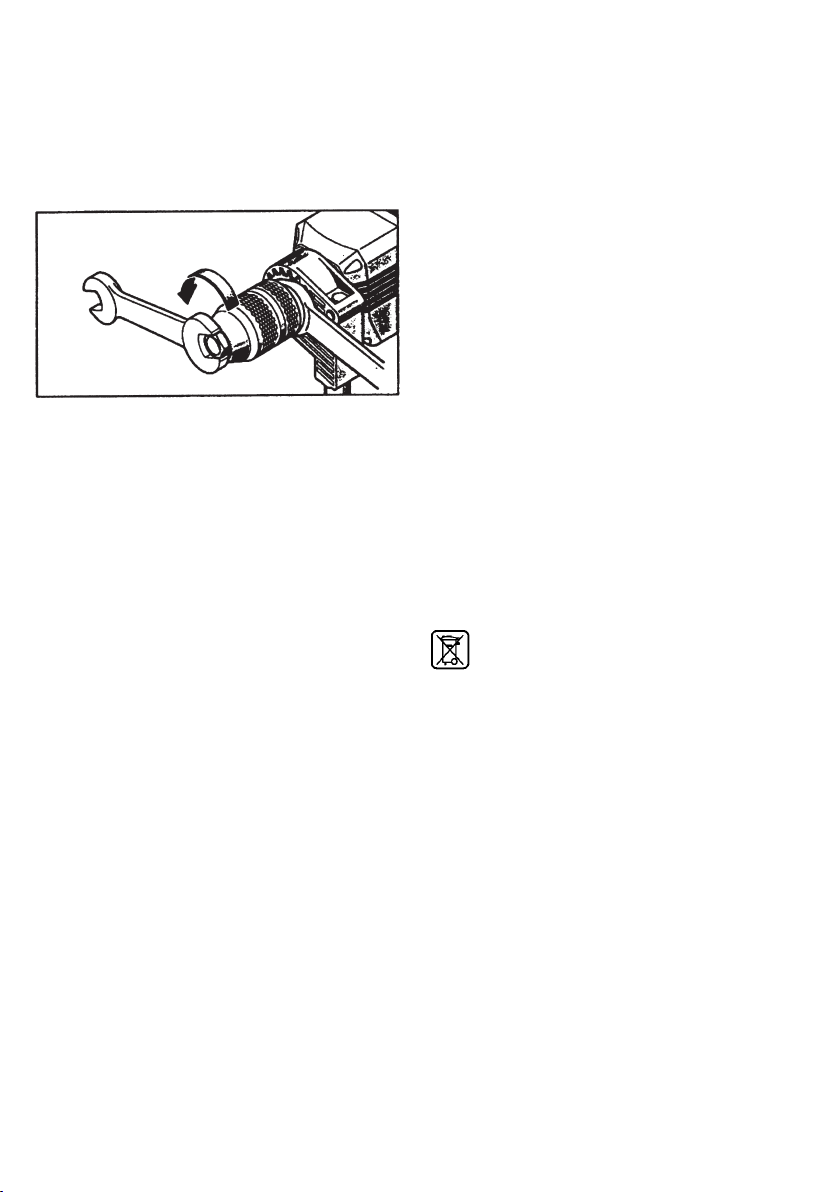

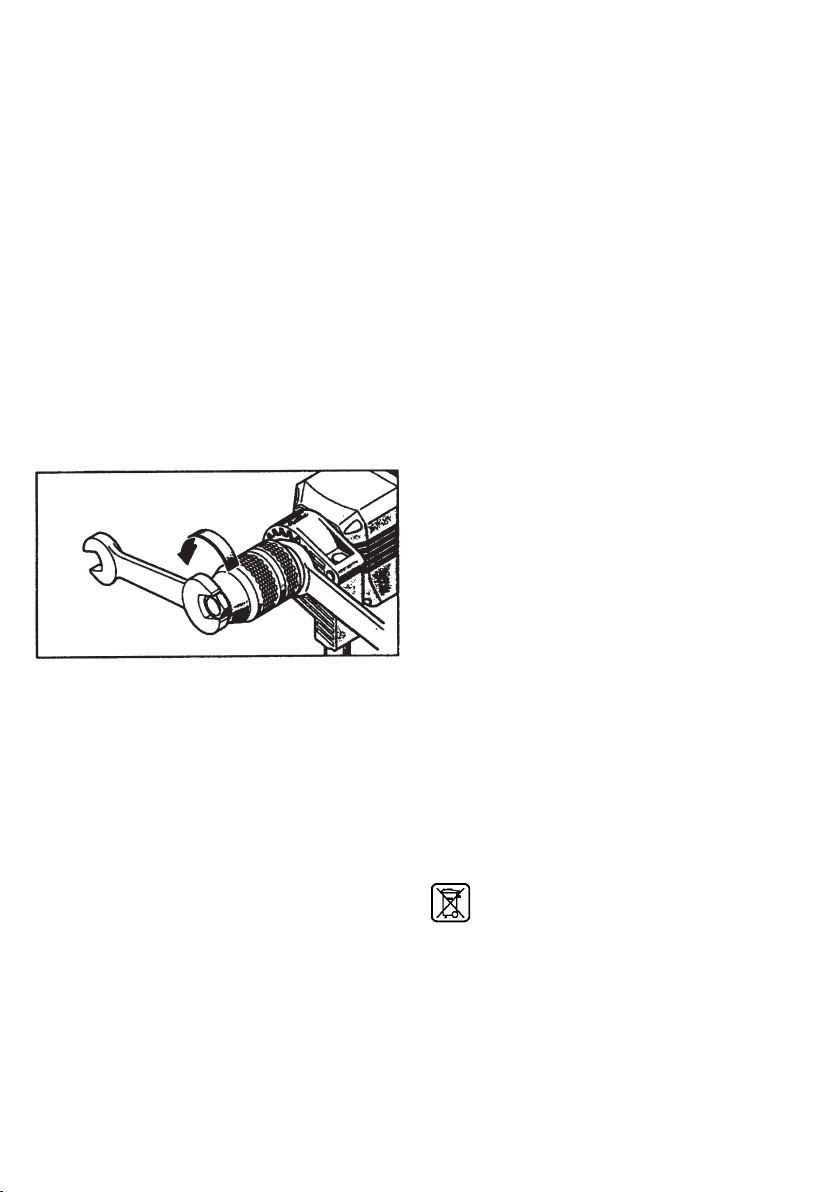

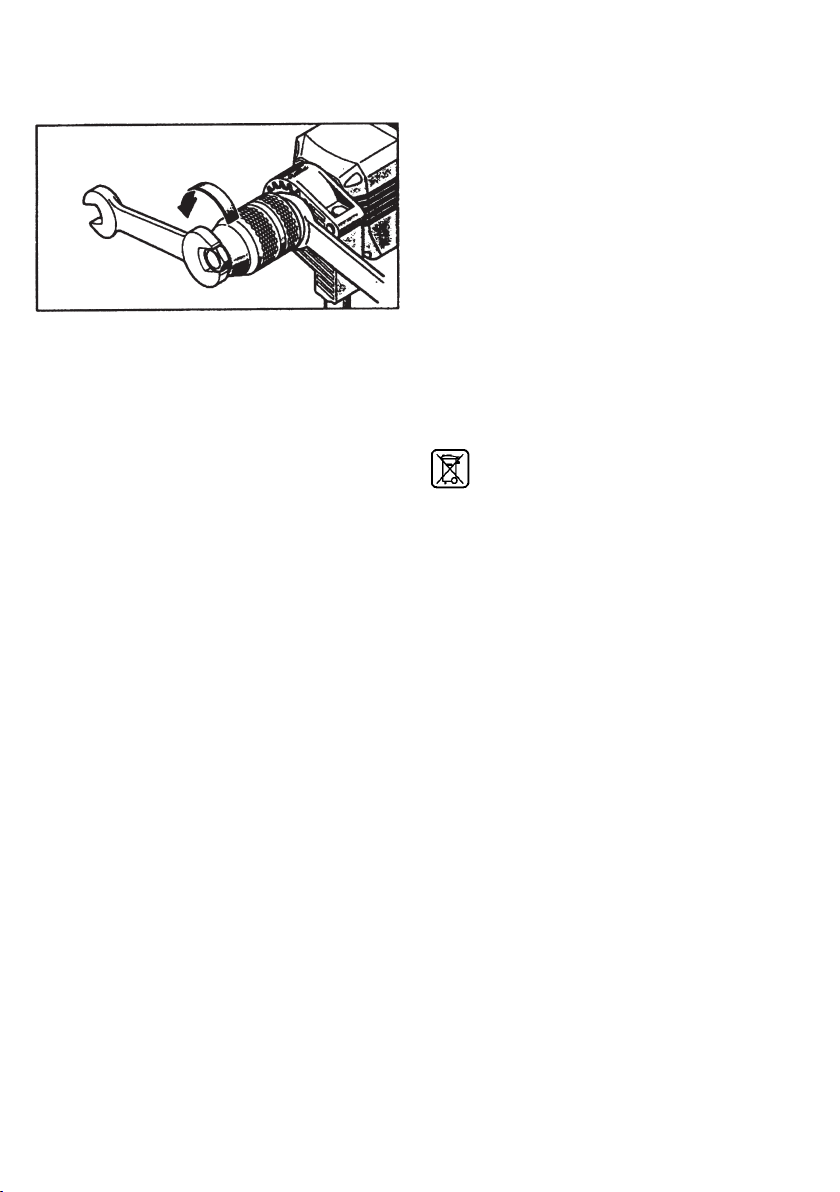

Das Bohrfutter wie im Bild gezeigt (mit Gabelschlüssel) ab-

schrauben.

Wiedermontage in umgekehrter Richtung

Achtung: Vor der Montage eines neuen Bohrfutters reini-

gen Sie bitte die Planflächen am Bohrfutter und an der

Bohrspindel.

Ziehen Sie das neue Bohrfutter gut fest (30 Nm). Sichern

Sie das Bohrfutter mit der Sicherungsschraube, wenn eine

solche vorhanden ist (Eindrehen der Sicherungsschraube

im Gegenuhrzeigersinn).

Achtung!

Es kann – vor allem, wenn eine Sicherungsschraube

nicht vorhanden ist – nicht restlos ausgeschlossen wer-

den, daß sich das Bohrfutter im Linkslauf von der Bohr-

spindel löst. Beobachten Sie deshalb bei der Arbeit den

einwandfreien Sitz des Bohrfutters auf der Bohrspindel.

Achtung!

Vor der Demontage und Wiedermontage des Bohr-

futters erst Drehrichtungsumschalter (2) in LOCK-Posi-

tion schalten oder Netzstecker ziehen oder Netzkabel-

Modul (3) durch Betätigung der Verriegelungstaster (4)

aus dem Handgriff entfernen!

Achten Sie bitte immer auf die richtigen Drehzahlen, für

welchen Zweck Sie die Maschine auch verwenden.

Beim Bohren die Geschwindigkeiten dem zu bearbeiten-

den Werkstoff und dem Durchmesser des Bohrers an-

passen.

Verwenden Sie für:

Weiche Materialien (Holz und Kunststoff): WS-Spiralbohrer

(Werkzeugstahl).

Stahl und Eisen: HSS-Spiralbohrer (Hochleistungsschnell-

stahl).

Beachten Sie ferner, daß der Bohrfutterschlüssel nicht

mit Ketten, Schnüren oder ähnlichen Mitteln an der

Bohrmaschine befestigt werden darf, und daß Arbeits-

stücke gegen die Mitnahme durch den Bohrer zu

sichern sind.

Wartung

Der Motor der Maschine ist dauergeschmiert und bedarf

keiner besonderen Wartung. Sollten Sie jedoch die Ma-

schine über einen längeren Zeitraum sehr stark beanspru-

chen, so empfehlen wir Ihnen, diese gelegentlich zu einer

gründlichen Reinigung einzusenden. Sie ersparen sich

unnötige Reparaturkosten und erhöhen die Lebensdauer

Ihrer Maschine. Ihr Motor dankt es Ihnen durch lange Lauf-

zeiten, wenn Sie nach jeder Arbeit regelmäßig den Staub

aus dem Gebläse blasen, da eine gleichbleibende Ventila-

tion für die Lebensdauer wichtig ist.

Auswechseln der Kohlebürsten

Diese Arbeit und alle weiteren Servicearbeiten führen

unsere Servicestellen schnell und sachgemäß aus.

Netzkabel

Beschädigte Netzkabel dürfen nicht verwendet werden.

Sie sind unverzüglich zu erneuern. Das ist dank des neu-

artigen Netzkabelmoduls (3) auf einfachste Art und Weise

möglich. Die beiden Verriegelungstaster (4) drücken und

Netzkabelmodul (3) aus dem Handgriff herausziehen.

Neues Netzkabelmodul in den Handgriff einführen und ein-

rasten. Netzkabel in unterschiedlichen Längen sind als

Sonderzubehör erhältlich.

Netzkabel-Modul nur für KRESS-Elektrowerkzeuge be-

nützen! Versuchen Sie nicht, andere Elektrogeräte da-

mit zu betreiben!

Zusatzhandgriff

Aus Sicherheitsgründen muß beim Arbeiten mit der Bohr-

maschine stets der Zusatzhandgriff verwendet werden. Er

ermöglicht eine besonders sichere Führung des Bohrers

und zugleich exakte Einstellung der Bohrtiefe durch den

Bohrtiefenanschlag.

Ziehen Sie die Spannschraube am Zusatzhandgriff gut

fest. Nur so wird verhindert, daß sich der Zusatzhandgriff

auf dem Spannhals verdrehen oder vom Gerät lösen kann.

Mitgeliefertes Zubehör

Zusatzhandgriff mit Bohrtiefenanschlag

Lärm-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745-1.

Der A-bewertete Geräuschpegel des Gerätes beträgt

typischerweise:

Schalldruckpegel: 78 dB (A)

Schallleistungspegel: 89 dB (A)

Messunsicherheit: K = 3 dB (A)

Gehörschutz tragen!

Die bewertete Beschleunigung ist typischerweise kleiner

2,5 m/s2.

Umweltschutz

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll.

Rohstoffrückgewinnung statt Müllentsorgung

Gerät, Zubehör und Verpackung sollten einer umweltge-

rechten Wiederverwertung zugeführt werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-

Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekenn-

zeichnet.

Änderungen, die dem technischen Fortschritt dienen, be-

halten wir uns vor.

English

1 ON/OFF switch with full wave electronic control and

adjusting wheel for speed selection

2 Reversing switch

3 Mains cable module

4 Locking device for mains cable module

5 Auxiliary handle

6 Adjusting wheel for torque selection

Technical data 1055 HTC

Input 1050 W

Output 600 W

Full wave electronic control 

Rotation right/left 

No. of speed ranges 1

No-load speed r.p.m. 80–530

Load speed r.p.m. 530

Max. drill Ø into steel mm 16/6

Max. drill Ø into wood mm 70

Max. screwing Ø into wood mm 12

Max. screwing Ø into sheet metal mm 8

Collar diameter, Ø mm 43

Corner measure mm 34

Chuck dia., mm 13

Spindle thread 1/2" x 20 UNF

Weight kg 2,3

Use

The drill is universally suitable for use as a drill and

screwdriver in wood, metal and plastic. Due to the low

speed it is ideally suited for mixing and stirring thin and

thick liquid materials, for drilling with very large drill ø and

for screwing screws into frames and raw plugs.

Safety instructions and prevention of accidents

Before operating the machine, please read through the

operating instructions completely, follow the Safety In-

structions in this manual as well as the general Safety

Instructions for Power Tools in the accompanying

booklet.

Warning!

This drill generates an extremely high amount of torque.

Always hold the drill firmly with both hands! Use auxili-

ary handles supplied with the tool. Loss of control can

cause personal injury.

Exercise particular caution when stirring thick and hig-

hly viscous materials. Ensure that the container is in

good condition and fixed in such a way that it cannot

be turned itself by the mixer!

Caution!

●The unit may only be connected to the mains using

the original mains cable module.

●Pay attention to the jamming moment of the

machine, e. g. if the drill jams or if the drill hits

concrete reinforcing steel and jams!

●Before fitting tools in the chuck or drill spindle dis-

connect the machine from the power supply, or re-

move the mains cable module (3) from the grip

using the locking device button (4)!

●Do not work with materials which contain as-

bestos!

●Outside power sockets must be protected with re-

sidual-current-operated circuit-breakers (r.c.c.b.).

●Do not drill holes into the housing to label the

machine. The protective insulation will be bridged.

Please use self-adhesive labels.

●Always lead cables away towards the back of the

machine.

Double Insulation

Our equipment is designed in accordance with European re-

gulations (EN standards) for the utmost safety of the user.

Machines with double insulation always carry the internatio-

nal symbol. The machines do require earthing. A two-core

cable is sufficient.

The machines are interference-suppressed in accordance

with EN 55014.

Initial operation

Before the first operation check that the mains voltage cor-

responds to that given on the machine nameplate.

Electronic speed control.

This machine has an integrated full wave electronic control

circuit built into the switch (1). The required speed may be se-

lected with the adjusting wheel (e.g. for serial screw drilling).

Position A = lowest speed

Position G = highest speed

As a safety precaution the switch assembly is designed

so that it is impossible to lock it for continuous opera-

tion.

The full wave electronic unit with tacho signal calculation

keeps the torque constant. Low rotational speed and high

torque makes the drilling machine ideal wherever high

power is a requirement, for example:

– when mixing or stirring particularly thick and highly vis-

cous materials,

– when drilling with very large diameters,

– when inserting screws in frames and wall plugs.

Ensure that the drill is not allowed to jam for longer

than 2–3 seconds. Longer jamming can lead to motor

damage.

Important!

Continuous operation under strong load and low speed

can overheat the motor. Allow the motor to cool down

in no-load when set at a high speed!

Electronic torque control (Torque-Control)

Thumbwheel (6) can be used to determine the amount of

torque acting upon the drill spindle.

1 = low torque

10 = maximum torque

When the preselected torque is reached during drilling, the

unit switches off and remains oft.

Changing direction of rotation

(main rotation – clockwise)

The direction of rotation of the spindle is altered by the re-

versing switch (2).

R = Clockwise (Right)

L = Anticlockwise (Left)

Important! Press the rotational direction switch (2) in

each case to the stop on the housing, i. e. until it can

be felt to engage.

The reversing switch can be easily operated using the

thumb and index or middle finger from both sides.

Attention!

Change direction of rotation only when the motor has

ceased turning! When in middle LOCK position, the

reversing switch prevents the accidental activation of

the full wave electronic switch (1), for example when

changing tools or assembling/disassembling the drill

chuck.

Quick-change chuck

This chuck has been specially developed for use on per-

cussion drills. The chuck has a release safety lock which

prevents any unintentional release of drilling tool even at

high impact frequencies. Operation by turning collar as

usual to stop point. Engagement of clamping force safety

lock for subsequent operation is clearly heard and felt.

Clamping and releasing of chuck by holding the locking

ring.

If a faulty chuck has to be replaced, please check whether

the chuck is secured to the drill spindle with a safety

screw. This screw must be removed first (Caution! Lefthan-

ded screw! Turn clockwise!).

Screw off the drill chuck as shown in the picture (with an

open-end wrench).

For reassembly, proceed in the opposite direction.

Caution: Before fitting a new chuck please clean the end

faces on the chuck and drill spindle.

Tighten the new chuck securely (30 Nm). Secure the chuck

with the safety screw is there is one (Tighten the safety

screw in anti-clockwise direction).

Caution!

It is still possible, especially when there is no safety

screw, that the chuck comes off the drill spindle when

it is turning in the anticlockwise direction. For this rea-

son, when changing the chuck ensure that it is fitted

onto the spindle perfectly.

Caution!

Put the reversing switch (2) in the LOCK position be-

fore disassembling and reassembling the drill chuck,

disconnect the machine from the power supply, or re-

move the mains cable module (3) from the grip using

the locking device button (4).

Always make sure that the chosen speed is correct for

the purpose for which you are using the machine.

When drilling match speed with type of material and drill.

Use tool steel twist drills for soft materials such as wood

and plastics; high speed twist drills for steel and iron.

When drilling match speed to material and the diameter of

the drill.

Use tool steel twist drills for soft materials such as wood

and plastics; high speed twist drills for steel and iron.

Also make sure that the drill chuck key is never

fastened to the drill with chains, strings or by similar

means. Be sure that the workpiece cannot be taken

along by the drill.

Maintenance

The machine's motor has life-time lubrication and requires

no special maintenance. However, should you operate the

machine on a continuous basis over long periods of time

we recommend that you send us the machine for thorough

cleaning and an inspection. This will spare you unneces-

sary repair expenses and increase the machine's service

life. If you always clean the ventilator of dust after each

operation, the motor will enjoy an ever longer service life.

Uniform ventilation is essential for a long service life.

Replacing carbon brushes

Our service personnel will do this and all other servicing

work fast and professionally.

Mains cable

Replace damaged mains cables immediately. This is an

uncomplicated procedure thanks to the latest cable mo-

dule (3). Press both locking buttons (4) and pull the cable

module (3) out of the grip. Insert and lock the new mains

cable module. Cables with different lengths are available

as optional accessories.

Only use the mains cable module for KRESS power

tools! Do not attempt to operate other electrical ap-

pliances with it!

Auxiliary handle

For safety reasons the side handle should always be used

when working with the drill. It guarantees safe, wander-free

guidance of the drill, and at the same time precise adjust-

ment of the drilling depth with the depth stop.

Tighten the draw spindle on the auxiliary handle properly.

This is the only way to ensure that the auxiliary handle

cannot turn on the collar or come off the appliance.

Standard accessories

Side handle with depth stop

Noise/vibration information

Measured values correspond with EN 60745-1.

Typically the A-weighted noise levels of the machine are:

Sound pressure level: 78 dB (A)

Sound power level: 89 dB (A)

Measurement uncertainty: K = 3 dB (A)

Wear hearing protection!

The weighted acceleration is typically smaller than 2,5 m/s2.

Environmental Protection

Do not dispose of electric tools together with

household waste material!

Recycle raw materials instead of disposing as

waste

The machine, accessories and packaging should be sorted

for environmental-friendly recycling.

These instructions are printed on recycled paper manufac-

tured without chlorine.

The plastic components are labelled for categorised recycling.

Subject to change without notice.

Français

1 Interrupteur de marche/arrêt, électronique de

commande à onde pleine et bague de réglage de

présélection de vitesse

2 Commutation du sens de rotation

gauche/droite

3 Module de câble de secteur

4 Verrouillage du module de câble de secteur

5 Poignée supplémentaire

6 Bague de réglage pré-sélection du couple de rotation

Caract. techniques 1055 HTC

Puissance absorbée 1050 W

Puissance débité 600 W

Commande électronique 

Rotation droite/gauche 

Nombre de vitesses 1

Vitesse à vide t/mn 80–530

Vitesse en charge t/mn 530

Perçage (acier), Ø max. mm 16/6

Perçage (bois), Ø max. mm 70

Vissage (bois), Ø max. mm 12

Vissage (tôle), Ø max. mm 8

Collet de serrage Ø mm 43

Mesure angulaire mm 34

Mandrin Ø mm 13

Filetage de la broche 1/2" x 20 UNF

Poids kg 2,3

Utilisation

La perceuse peut être utilisée de manière universelle pour

le perçage et le vissage du bois, du métal et du plastique.

Grâce à sa faible vitesse, elle est parfaitement adaptée au

mélange et au remuage de matériaux fluides et visqueux,

au perçage de trous de très grands ø ou à la pose de vis

dans des bâtis et des chevilles à façades.

Consignes de sécurité et prévention des accidents

Avant de mettre la machine en marche, il convient de lire

entièrement la notice d’utilisation et d’observer les consi-

gnes de sécurité données dans cette notice ainsi que les

consignes de sécurité générales relatives aux outils

électriques précisées dans la brochure ci-jointe.

Attention !

Cette perceuse a un couple de rotation très élévé.

Tenir toujours fermement l’appareil à deux mains !

Utilisez les poignées supplémentaires livrées avec l’ap-

pareil. La perte du contrôle de la machine peut entraî-

ner des blessures.

Une attention particulière est requise lors de la mani-

pulation de dents ou de matériaux visqueux. Veillez à

une bonne tenue du récipient, et fixez-le de façon à ce

qu’il ne soit pas entraîné par le mouvement de rotation

de l’agitateur !

Attention!

●L’appareil ne doit être branché sur le réseau qu’avec

le module de câble de raccordement d’origine.

●Tenir compte du couple de blocage de la machine,

par exemple lorsque le foret reste coincé ou

lorsqu’il rencontre ou bloque sur de l’acier à

béton armé !

●Avant d’utiliser les outils avec le mandrin ou la bro-

che de perçage, toujours débrancher la prise au

secteur ou retirer le module du câble de secteur (3)

de la poignée en actionnant les boutons-poussoirs

de verrouillage (4) !

●Ne pas travailler de matériau contenant de l’amiante!

●Les prises de courant placées à l’extérieur doivent

être protégées par le biais de disjoncteurs de pro-

tection à courant de défaut (FI-).

●Ne pas percer le bâti pour marquer la machine.

L’isolation de protection serait alors court-circuitée.

Utiliser des plaquettes collantes.

●Toujours éloigner le câble de la machine en le diri-

geant vers l’arrière.

Double isolation

Nos appareils sont fabriqués conformément aux prescrip-

tions européennes (normes NE) afin de garantir le maximum

de sécurité à l’utilisateur. Les machines dotées d’une double

isolation portent toujours le symbole international . Il n’est

pas nécessaire de relier les machines à la terre. Il suffit d’utili-

ser un câble à deux conducteurs.

Les machines sont antiparasitées confornément à la norme

EN 55014.

Mise en service

Contrôler si la tension du secteur concorde avec l'indica-

tion de la plaque signalétique de l'appareil.

Commande électronique de vitesse

Cette machine est équipée d'un dispositif électronique de

commande à onde pleine, incorporé à l'interrupteur (1). La

vitesse de rotation requise peut être pré-sélectionnée (par

exemple, pour des vissages en série).

Position A = vitesse de rotation minimale

Position G = vitesse de rotation maximale

Le blocage de l'interrupteur pour le fonctionnement

continu n'est pas possible, pour des raisons de sécu-

rité.

La vitesse de rotation est maintenue constante par le système

électronique intégré à pleine onde avec évaluation du signal

tachymétrique. Du fait de sa vitesse de rotation réduite et de

son couple de rotation élevé, cette perceuse est idéale pour

les travaux nécessitant beaucoup de force, par exemple :

- pour le mélange de matériaux particulièrement durs ou

visqueux,

- pour le perçage de trous de très gros diamètre,

- pour serrer des vis dans des bâtis et des chevilles à

façade.

Attention !

Ne pas bloquer la machine pendant plus de 2 à 3 se-

condes. Un blocage de plus longue durée peut entraî-

ner des dommages pour le moteur.

Important !

Lors d'une sollicitation intense et durable et faible vi-

tesse de rotation, le moteur peut s'échauffer ! Refroidir

le moteur en laissant tourner à vide à grande vitesse.

Limitation électronique du couple (Torque-Control)

La molette de réglage (6) permet de séléctionner le couple

(Torque) du moteur.

1 = couple faible

10 = couple maximal

Si le couple prséléctionné est atteint lors d‘un travail de vis-

sage, la machine se met hors circuit et cesse de fonc-tionner.

Modification du sens de rotation

(Sens principal «à droite»)

Le sens de rotation de la broche porte-util est modifié au

moyen du commutateur de sens de rotation (2).

R = marche à droite

L = marche à gauche

Important ! Appuyer chaque fois à fond sur le commu-

tateur du sens de rotation (2), c’est-à-dire veiller à ce

qu’il s’encliquette de façon perceptible.

Actionner simplement le commutateur de sens de rotation

en appuyant avec le pouce et l'index (ou le médius) des

deux côtés.

Attention !

Modification du sens de rotation seulement à l'arrêt !

En position moyenne LOCK, l'interrupteur de sens de

rotation empêche l'actionnement fortuit de l'interrup-

teur à onde pleine (1), lors d'un changement d'outils

par exemple, ou encore lors du montage ou démon-

tage du mandrin porte-foret.

Mandrin à serrage rapide

Ce mandrin a été spécialement conçu pour l’utilisation sur

des perceuses à percussion. Le mandrin possède un ver-

rouillage qui empêche un desserrage accidentel de l’outil

de perçage, même à de hautes cadences de percussion.

Serrer l’outil de la manière habituelle, en tournant la douille

jusqu’à la butée. L’encliquetage alors nettement audible et

perceptible confirme le bon fonctionnement du dispositif

de blocage du serrage. Serrage et desserrage du mand-

rin en bloquant l'anneau de verrouillage.

S’il est nécessaire de remplacer un mandrin défectueux, il

convient de vérifier si le mandrin est bloqué sur la broche

de perçage à l’aide d’une vis de blocage. Cette dernière

doit d’abord être retirée. (Attention ! Vis à filet à gauche !

La desserrer dans le sens des aiguilles d’une montre !).

Dévisser le mandrin comme cela est représenté sur l’illu-

stration (avec clé à fourche).

Procéder au remontage dans l’ordre inverse

Attention : avant de procéder au montage d’un nouveau

mandrin, nettoyer les surfaces transversales du mandrin et

de la broche de perçage.

Attention !

Avant le démontage et le remontage du mandrin, ame-

ner pour commencer l'interrupteur de sens de rotation

(2) dans la position LOCK, retirer la fiche de prise du

courant ou encore retirer le module de câble de sec-

teur (3) de la poignée en actionnant le bouton-poussoir

de verrouillage (4) !

Veuillez toujours observer la vitesse adéquate quel que

soit le but dans lequel vous utilisez la machine.

Pour le perçage, adapter les vitesses au matériau à travail-

ler et au diamètre du foret.

Utilisez pour:

les matériaux doux (bois, matière plastique): les forets héli-

coïdaux WS (acier à outils).

l'acier et le fer : les forets-hélicoïdaux HSS (acier rapide à

haut rendement).

En outre notez bien que la clé du mandrin ne doit pas

être fixée à la perceuse par chaines, cordons ou autres

moyens semblables et que les pièces à percer doivent

être assurées contre l'entraînement par le foret.

Entretien

Le moteur de la machine est graissé pour une longue péri-

ode et ne nécessite pas de maintenance particulière. Si

l'on est amené à utiliser intensément la machine pendant

une longue période, il est recommandé de l'envoyer à nos

services pour un nettoyage approfondi et une révision.

Vous vous épargnerez des frais inutiles de réparations et

vous augmenterez la longévité de votre machine. Une ven-

tilation égale et constante est primordiale pour garantir une

longue vie du moteur. Il est par conséquent expressément

recommandé de débarrasser le ventilateur des dépots de

poussière après tous travaux quels qu'ils soient.

Remplacement des balais de charbon

Le personnel de nos services après-vente effectue rapide-

ment et professionellement cette opération, ainsi que de

tout autre travail d'entretien.

Câble de secteur

Remplacer sans délai tous câbles défectueux. Ceci peut

être effectué de manière très simple et sans aucune com-

plication grâce au module de câble de secteur (3). Appuyer

sur les deux boutons-poussoirs de verrouillage (4), et ex-

traire le module de câble de secteur (3) de la poignée. In-

sérer le nouveau module de câble dans la poignée et en-

clencher. Le câble de secteur peut être livré en différentes

longueurs (accessoire spécial).

Utiliser le module du câble de secteur uniquement pour

les outils électriques KRESS ! Ne pas essayer de faire

fonctionner d’autres appareils électriques à l’aide de

ce module !

Poignée auxiliare

Pour des raisons de sécurité, la poignée auxiliare doit tou-

jours être utilisée lors des travaux avec la perceuse. Elle

permet un guidage sûr de la perceuse et un réglage minu-

tieux de la profondeur grâce à la butée de profondeur.

Serrer à bloc la vis de serrage située au niveau de la poig-

née auxiliare. Ceci permet d’empêcher que la poignée au-

xiliare de torde sur le collier de serrage ou qu’elle se déta-

che de l’appareil.

Accessoires livrés

Poignée supplémentaire avec butée de profondeur de

perçage

Informations relatives au bruit/aux vibrations

Valeurs mesureés déterminées conformément à la norme

EN 60745-1.

Les mesures réelles (A) des niveaux sonores de l’appareil

sont :

Niveau de pression acoustique: 78 dB (A)

Niveau d’intensité acoustique: 89 dB (A)

Incertitude de mesurage: K = 3 dB (A)

Toujours porter une protection acoustique !

L’accélération réelle mesurée est de moins de 2,5 m/s2.

Instructions de protection de l’environnement

Ne pas jeter les appareils électriques dans les

ordures ménagères !

Récupération des matières premières plutôt

qu’élimination des déchets

Les appareils, comme d’ailleurs leurs accessoires et em-

ballages, doivent pouvoir suivre chacun une voie de recy-

clage appropriée.

Ce manuel d’instructions a été fabriqué à partir d’un papier

recyclé blanchi sans chlore.

Nos pièces plastiques ont été marquées en vue d’un recy-

clage sélectif des différents matériaux.

Sous réserves de modifications techniques.

Nederlands

1 In-uit-schakelaar met elektronischeregeling en

regelknop voor toerental-keuze

2 Linksom-rechtsom keuze schakelaar

3 Aansluitkabel-module

4 Vergrendeling voor de aansluit-

kabel-module

5 Extra handgreep

6 Regelknop voor draaimomentkeuze

Technische gegevens 1055 HTC

Opgenomen vermogen 1050 W

Afgegeven vermogen 600 W

Elektronische besturing 

Draairichting rechts- en links 

Aantal versnellingen 1

Toerental/min. onbelast 80-530

Toerental/min. belast 530

Boren in staal max. Ø mm 16/6

Boren in hout max. Ø mm 70

Schroeven in hout max. Ø mm 12

Schroeven in staalplaatmax. Ø mm 8

Spanhals-Ø mm 43

Hoekavmeting mm 34

Boorhouder Ø mm 13

Boorasdraad 1/2" x 20 UNF

Gewicht kg 2,3

Gebruik

De boormachine kan veelzijdig gebruikt worden voor het

boren en schroeven in hout, metaal en kunststof. Door het

lage toerental is de boormachine uitermate geschikt voor

het mengen en roeren van dunne en dikke vloeistoffen,

voor het boren met zeer grote boordiameter of voor het

draaien van schroeven in raamwerken of pluggen.

Veiligheidsrichtlijnen en ongevallenpreventie

Lees voor u de machine in bedrijf stelt de gebruiksaanwij-

zing volledig door. Neem de veiligheidsrichtlijnen in deze

gebruiksaanwijzing alsook de algemene veiligheidsricht-

lijnen voor elektrisch gereedschap in het hierbij inge-

sloten boekje in acht.

Waarschuwing!

Deze boormachine heeft een extreem hoog draai-

moment.

Hou de machine altijd stevig met beide handen vast!

Gebruik de bij het apparaat meegeleverde extra hand-

grepen. Het verlies van controle over de boormachine

kan tot letsel leiden.

U moet bijzonder voorzichtig tewerk gaan bij het roe-

ren van dikvloeibaar materiaal. Zorg ervoor dat het re-

servoir stevig staat, zodanig dat het niet door de roer-

der meegedraaid kan worden!

Attentie!

●Apparaat mag alleen met originele netkabel-

module op het net worden aangesloten.

●Let op het blokkeermoment van de machine, b.v.

als de boor zou kantelen of als ze op monierstaal

stoot en blokkeert!

●Voor het monteren van het gereedschap in de kiem-

bus van de boor of de boorspindel altijd de netstek-

ker uittrekken of de aansluitkabel-module (3) door

drukken op de vergrendeltoets (4) uit de handgreep

verwijderen!

●Geen asbesthoudend materiaal bewerken!

●Stopcontacten die buiten aangebracht zijn, moeten

door een verliesstroomschakelaar (FI-) beveiligd

zijn.

●Om de machine te kentekenen mag er niet in het

huis geboord worden. Daardoor wordt de veilig-

heidsisolatie overbrugd. Gebruik stickers.

●De kabel steeds naar achteren weg van de

machine geleiden.

Dubbele isolatie

Onze machines zijn. met het oog op een zo groot mogelijke

veiligheid voor de gebruiker, conform de Europese voor-

schriften (EN-normen) gebouwd. Dubbel geïsoleerde machi-

nes dragen steeds het internationale teken . De machines

moeten niet geaard worden. Een twee-adrige snoer volstaat.

De machines zijn ontstoord overeenkomstig EN 55014.

Inbedrijfstelling

Controleer voor de inbedrijfstelling of de netspanning wel

degelijk met die op het typeplaatje van de machine over-

eenstemt.

Electronische besturing

Dit model heeft een schakelaar met ingebouwde electroni-

sche regeling (1). Met de regelknop kan het benodigde toe-

rental gekozen worden (b.v.bij seriematig schroeven).

Stand A = lage toeren bereik

Stand G = hoge toeren bereik

Het fixeren van de schakelaar voor continuebedrijf is

uit veiligheidsoverwegingen niet mogelijk.

De ingebouwde elektronische inrichting van de massieve

as met tachosignaal-analyse houdt het toerental constant.

Door het lage toerental en het hoge draaimoment is de bo-

ormachine ideaal als er veel kracht uitgeoefend moet wor-

den, bijvoorbeeld

- bij het mengen en roeren van bijzonder dikvloeibaar

materiaal,

- bij het boren met een zeer grote diameter,

- bij het indraaien van schroeven in ramen en pluggen.

Blokkeer de machine niet langer dan 2–3 seconden. Bij

een langere blokkering kunnen beschadigingen aan de

motor en de electronische schakelaar ontstaan.

Belangrijk!

De motor kan bij langdurige zware belasting en lage

toerentallen oververhit raken. De motor met een hoger

toerental en bij nullast laten afkoelen.

Elektronische draaimomentbegrenzing (Torque-Control)

Met het stelwieltje (6) kan het, op de uitgaande as wer-

kende, draaimoment (torsie) worden bepaald.

1 = bog draaimoment

10 = maximaal draaimoment

Wordt bijv. bij het schroeven het van te voren gekozen

draaimoment bereikt, dan schakelt de mochine zichzelf uit

en stopt.

Verandering van de draairichting

(normale draairichting „rechtsom”)

De draairichting van de gereedschapsas wordt met de

draairichtingomschakelaar (2) veranderd.

R = rechtsom

L = linksom

Belangrijk! Druk de draairichtingomschakelaar (2) door

tot aan de aanslag op het huis, dus tot de schakelaar

merkbaar vastklikt.

De draairichtingomschakelaar is eenvoudig te bedienen,

wanneer u deze met duim en wijs- c.q. middelvinger aan

beide kanten aanraakt.

Opgelet!

Verandering van de draairichting alleen met stilstaande

machine!

De draairichtingomschakelaar verhindert in de midden-

stand LOCK, de ongewilde aanraking van de electroni-

sche schakelaar (1), bijv. bij het wisselen van gereed-

schap of bij de montage of demontage van de boorkop.

Snelspanboorhouder

Deze boorhouder is speciaal voor klopboormachines ont-

wikkeld. De boorhouder heeft een speciale openingsver-

grendeling die een ongewild losraken van de boor verhin-

dert. Op gebruikelijke wijze spannen door de huls gewoon

tot aan de aanslag te draaien. Een duidelijk hoor- en merk-

baar klikken bevestigt de werking van de spankrachtver-

grendeling. Spannen en openen van de boorhouder

door vasthouden van de borgring.

Indien een defecte kiembus uitgewisseld moet worden,

controleer dan eerst of de kiembus met een borgschroef

op de boorspil geborgd is. Deze moet eerst verwijderd

worden (Attentie! Linkse schroefdraad! Losschroeven in de

richting van de wijzers van de klok!).

Schroef de kiembus los zoals in de afbeelding wordt ge-to-

ond (met steeksleutel).

Opnieuw monteren in omgekeerde richting.

Opgelet: Voor het monteren van een nieuwe kiembus eerst

de langsvlakken van kiembus en boorspil reinigen.

Trek de nieuwe kiembus stevig aan (30 Nm). Borg de kiem-

bus met de borgschroef, als deze voorhanden mocht zijn

(indraaien van de borgschroef tegen de richting van de wij-

zers van de klok).

Attentie!

Het kan niet volledig uitgesloten worden – met name,

indien er geen borgschroef voorhanden is – dat zich de

kiembus links draaiend van de boorspil lost. Let er dan

ook bij het werk op dat de kiembus correct op de

boorspil zit.

Opgelet!

Voor de demontage en de montage van de boorhouder

eerst de L/R-keuzeschakelaar (2) in de LOCK-positie

schakelen of de stekker uit de wand-kontaktdoos trek-

ken of de aansluitkabel-module (3) door indrukken van

de vergrendelingen (4) uit de handgreep trekken!

Let steeds op de juiste toerentallen, voor welk doel u

de machine ook gebruikt.

Bij het boren moet de snelheid aan het te bewerken mate-

riaal worden aangepast.

Gebruik voor:

Zachte materialen (hout en kunststof): WS-spiraalboren

(gereedschapsstaal).

IJzer en staal: HSS-spiraalboren (speciaal snelsnijstaal).

De boorhoudersleutel mag niet met kettingen, snoeren

of dergelijke aan de boormachine worden vastgemaakt

en werkstukken mogen niet door de boor kunnen wor-

den meegesleurd.

Onderhoud

De motor van de machine werd in de fabriek gesmeerd en

behoeft geen speciaal onderhoud. Indien u gedurende een

lange periode met de machine zeer zware arbeid verricht,

raden wij u aan deze af en toe voor reinigingen en inspektie

naar onze serviceafdeling te sturen. U vermijdt daardoor

onnodige reparatiekosten en verhoogt de levensduur van

de machine. Uw motor gaat langer mee als u na elke ge-

dane arbeid het stof uit de ventilator verwijdert. Een gelijk-

matige ventilatie is belangrijk voor de levensduur.

Vervangen van de koolborstels

Deze werk en alle verdere service-werkzaamheden voeren

onze service-werkplaatsen snel en vakkundig uit.

Netsnoer

Beschadigde netsnoeren moeten onmiddellijk worden ver-

vangen. Dit is dankzij de nieuwe kabelmodule (3) op een

zeer eenvoudige manier mogelijk. De beide vergrendelin-

gen (4) indrukken en de kabelmodule (3) uit de handgreep

trekken. Nieuwe kabelmodule in de handgreep brengen en

vergrendelen. Netsnoeren zijn in verschillende landen als

extra toebehoren te verkrijgen.

Aansluitkabel-module uitsluitend voor elektrisch ge-

reedschap van KRESS gebruiken! Probeer daar geen

ander gereedschap mee aan te sluiten!

Extra handvat

Om veiligheidsredenen moet bij het werken met de boor-

machine altijd het extra handvat gebruikt worden. Dit

maakt een bijzonder zekere geleiding van de boor en ge-

lijktijdig een exacte instelling van de boordiepte door de

boordiepte-aanslag mogelijk.

Trek de spanbout van de extra handgreep stevig vast.

Alleen op die manier kan verhinderd worden dat zich de

extra handgreep op de spanhals verdraaid of zich van de

machine lost.

Bijgeleverd toebehoren

Extra handvat met boordiepte aanslag

Gegevens over lawaai/vibratie

Meetwaarden berekend volgens EN 60745-1.

Het A-gewaardeerde geluidsniveau van de machine be-

draagt kenmerkend:

Geluidsdrukniveau: 78 dB (A)

Geluidsvermogenniveau: 89 dB (A)

Meetonzekerheid: K = 3 dB (A)

Draag een gehoorbescherming!

De effectieve gewicht/versnellingswarde is kleiner dan

2,5 m/s2.

Milieubescherming

Geef elektrisch gereedschap niet met het huis-

vuil mee!

Terugwinnen van grondstoffen in plaats van

het weggooien van afval

Machine, toebehoren en verpakking moeten op een voor

het milieu verantwoorde manier worden hergebruikt.

Deze gebruiksaanwijzing is vervaardigd van chloorvrij ge-

bleekt kringlooppapier.

De kunststof delen zijn gekenmerkt om ze per soort te kun-

nen recyclen.

Wijzigingen voorbehouden.

Italiano

1 Interruttore con elettronica ad onda piena con

manopola di impostazione per la preselezione della

velocità

2 Bottone di fermo per il funzionamento

continuo

3 Modulo cavo d'alimentazione

4 Bloccaggio del modulo del cavo d'alimentazione

5 Mandrino a serraggio rapido

6 Ruota di regolazione per preselezione di coppia

Dati tecnici 1055 HTC

Potenza assorbita 1050 W

Potenza erogata 600 W

Elettronica di commando 

Rotazione destrorsa/sinistrorsa 

Numero delle velocità 1

Velocità a vuoto g/min 80–530

Velocità a pieno carico g/min 530

Perforazioni in acciaio max. Ø mm 16/6

Perforazioni in legno max. Ø mm 70

Avvitatura in legno max. Ø mm 12

Avvitatura in lamiera max. Ø mm 8

collare alberino Ø mm 43

Misura angolare mm 34

Apertura mandrino Ø mm 13

Filettatura alberino 1/2" x 20 UNF

Peso kg 2,3

Utilizzo

Il trapano può essere utilizzato per forare ed avvitare nel

legno, nel metallo e nella plastica. Grazie alla velocità ri-

dotta questro trapano è ideale per mescolare materiali

fluidi e viscosi, per fori di grande diametro o per avvitare

viti in telai e tasselli da parete esterna.

Indicazioni di sicurezza e prevenzione degli infortuni

Prima di mettere in funzione la macchina, leggere l'intero

manuale di servizio, seguire le indicazioni di sicurezza di

questo manuale e le indicazioni di sicurezza per utensili

elettrici generali del prospetto allegato.

Attenzione!

Questo trapano ha un momento torcente estrema-

mente elevato.

Mantenete sempre il trapano fermo con entrambe la

mani! Utilizzare le impugnature supplementari fornite in

dotazione con l’apparecchio. La perdita di controllo

della macchina può provocare lesioni.

Una particolare attenzione è richiesta durante il mes-

colamento di materiali viscosi e densi. Assicurarsi che

il recipiente sia in una posizione stabile, tale da non

permetterne la rotazione durante il mescolamento!

Attenzione!

●L’apparecchio deve essere collegata alla rete solo

col modulo di cavo di alimentazione originale.

●Prestare attenzione al momento di bloccaggio

della macchina, ad es. in caso di inclinazione del

trapano o quando il trapano raggiunge l'armatura e

si blocca!

●Prima di montare gli utensili nel mandrino o nell'al-

bero portapunta si deve sempre togliere la spina o

rimuovere il modulo del cavo di alimentazione (3)

dalla maniglia, azionando il pulsante di bloccaggio

(4)!

●Non lavorare materiale contenente amianto!

●Le prese di corrente all'esterno devono essere

protette da interruttori di sicurezza per correnti di

guasto (FI-).

●Non forare la protezione esterna del trapano per

contrassegnare la macchina. In caso contrario,

l'isolamento protettivo viene escluso. Utilizzare

etichette adesive.

●Il cavo deve trovarsi sempre dietro alla macchina.

Doppio isolamento

I nostri apparecchi sono progettati per garantire la massima

sicurezza possibile dell'operatore in sintonia con le prescri-

zioni europee (norme EN). Le macchine a doppio isolamento

presentano sempre il simbolo internazionale . Non è ne-

cessario collegare a massa tali macchine. E' sufficiente un

cavo a due fili.

Le macchine sono schermate contro i radiodisturbi se-

condo la norma EN 55014.

Messa in funzione

Prima della messa in funzione si deve controllare se la ten-

sione di rete corrisponde alle indicazioni della targhetta

dell'apparecchio.

Pilotaggio elettronico di rotazione

Questa macchina è munita di un interruttore elettronico di

comando ad onda piena (1). Con la manopola si presele-

ziona il numero dei giri desiderato (p.e. per avvitamenti a

serie).

Posizione A = velocità minima

Posizione G = velocità massima

Per ragioni di sicurezza, non è possibile bloccare l'in-

terruttore sulla posizione di funzionamento perma-

nente.

Il numero di giri viene mantenuto costante grazie all'e-

lettronica ad onda piena incorporata, munita di rilevamento

del segnale tachimetrico. Il basso numero di giri e l'elevata

coppia permettono di impiegare il trapano in tutte le opera-

zioni nelle quali è richiesta una forza elevata, per esempio

– per il mescolamento di materiali viscosi e densi,

– per fori di grande diametro,

– per avvitare viti in telai e tasselli da parete esterna

La macchina non va bloccata per più di 2–3 secondi.

Un blocco più lungo può causare danni al motore.

Importante!

Il motore può surriscaldarsi nel caso di una prolungata

e forte sollecitazione e a un basso numero di giri. Far

raffreddare il motore facendolo funzionare a vuoto ad

alta velocità.

Limitazione eleltronica della coppia (Torque-Control)

Con la manopola (6) puó essere determinata la coppia (tor-

cente) dell’alberino portamandrino.

1 = coppia bassa

10 = coppia massima

Se durante ii funzionamento viene raggiunta la coppia se-

lezionata, la macchina ferma.

Variazione del senso di rotazione

(Senso principale di rotazione «destro»)

Il senso di rotazione del mandrino viene variato dal com-

mutatore di rotazione (2).

R = Rotazione destrorsa

L = Rotazione sinistrorsa

Importante!

Premere rispettivamente il commutatore di rotazione

(2) fino alla battuta nella carcassa, cioè fino a per-

cepirne l’incastro.

Il commutatore di verso è facilmente maneggiabile, se lo si

aziona tra pollice e dito indice o medio.

Attenzione!

Invertire il senso di rotazione solo a macchina ferma!

In posizione intermedia LOCK il commutatore di verso

evita l'azionamento accidentale dell'interruttore dell'e-

lettronica ad onda piena (1), p.e. durante il cambio

dell'attrezzo.

Mandrino a serraggio rapido

Questo mandrino è stato progettato specialmente per l’im-

piego su trapani a percussione. Il mandrino è munito di

un’apertura di sicurezza che impedisce l’allentamento ac-

cidentale dell’utensile anche a frequenze di percussione

elevate. Serrare nella maniera abituale tramite semplice ro-

tazione della bussola fino all’arresto. Il rumore d’incastro

nettamente percettibile conferma il funzionamento dell’ar-

resto di sicurezza del serraggio. Per serrare e aprire il

mandrino tenere fermo l'anello di sicurezza.

Prima di sostituire un mandrino portapunta difettoso verifi-

care se esso è fissato all'albero con una vite di sicurezza.

In tale caso occorre rimuoverla (Attenzione! Vite di filetta-

tura sinistrorsa! Svitare in senso orario!).

Svitare il mandrino come indicato in figura (utilizzare una

chiave fissa) tutti gli altri lavori di manutenzione in modo ra-

pido e professionale.

Per lo smontaggio procedere in senso inverso.

Attenzione: prima di montare un nuovo mandrino, pulire le

superfici piane del mandrino e dell'albero.

Stringere il nuovo mandrino portapunta (30 Nm). Fissare il

mandrino con la vite di sicurezza, se presente (ruotare la

vite di sicurezza in senso antiorario).

Attenzione!

Non si può escludere la possibilità – soprattutto se

manca la vite di sicurezza – che in caso di rotazione sini-

strorsa il mandrino si sganci dall'albero. Assicurarsi,

quindi, durante il lavoro che il mandrino portapunta sia

saldamente fissato sull'albero.

Attenzione!

Prima dello smontaggio e del rimontaggio del man-

drino, posizionare il commutatore di verso di rotazione

(2) in posizione LOCK o staccare la spina dell'alimenta-

zione oppure estrarre il modulo del cavo d'alimenta-

zione (3) dall'impugnatura agendo sul tasto di bloccag-

gio (4)!

Abbiate cura di scegliere sempre il numero di giri

adatto per ogni tipo di impiego.

Per forare si deve adattare la velocità al materiale in lavoro

e alla punta.

Usate per:

Materiale tenero (legno e materiale sintetico): punte elicoi-

dali WS (acciaio per utensili).

Acciaio e ferro: punte elicoidali HSS (acciaio super-rapido).

Far attenzione che la chiave del mandrino non venga

legata al trapano con catena, spago o altri simili e che i

pezzi in lavorazione siano protetti in modo che non

vengano trascinati via dal trapano.

Manutenzione

Il motore della macchina ha una lubrificazione permanente

e non necessita altra manutenzione. Se avete sottoposto la

macchina per una lunga durata a forti sollecitazioni, Vi rac-

comandiamo di inviarla, all'occasione, al nostro Servizio di

assistenza per una pulizia accurata e una verifica. Così evi-

terete spese inutili di riparazione e aumenterete la durata

della Vostra macchina. Il motore avrà la durata più lunga

se, dopo ogni lavorazione viene tolta la polvere mediante

soffiatura attraversa lem fessure di ventilazione, in quanto

per la durata è importante la ventilazione costante.

Sostituzione delle spazzole di carbone

I nostri punti d'assistenza esegueno questa operazione e

tutti gli altri lavori di manutenzione in modo rapido e pro-

fessionale.

Cavo d'alimentazione

I cavi d'alimentazione danneggiati sono da sostituire im-

mediatamente. Questa operazione si può eseguire in modo

estremamente semplice, grazie al nuovo modulo del cavo

d'alimentazione (3). Premere i due pulsanti di serraggio (4)

ed estrarre il modulo (3) dall'impugnatura. Inserire il nuovo

modulo del cavo d'alimentazione nell' impugnatura e ser-

rare mediante incastro. Cavi d'alimentazione in diverse

lunghezze sono reperibili come accessorio speciale.

Utilizzare il modulo del cavo d'alimentazione soltanto

per gli utensili elettrici KRESS! Non tentare di usarlo

per il funzionamento di altri apparecchi elettrici!

Maniglia supplementare

Per ragioni di sicurezza utilizzare sempre la maniglia

supplementare per lavori con trapani. Questa maniglia

consente un maneggio particolarmente sicuro del trapano

e una regolazione esatta della profondità del foro mediante

l'arresto di profondità del foro.

Avvitare saldamente la vite di serraggio sulla maniglia sup-

plementare. Soltanto in questo modo si evita che la ma-

niglia sul collare dell'alberino si sposti o si stacchi dall'ap-

parecchio.

Accessori consegnati

Maniglia supplementare con arresto di profondità del foro

Informazioni relative a rumorosità/vibrazioni

Valori di misurazione rilevati secondo la EN 60745-1.

La misurazione A del livello di pressione acustica della

macchina è:

Livello pressione sonora: 78 dB (A)

Livello potenza sonora: 89 dB (A)

Incertezza della misura: K = 3 dB.

Usare auricolari di protezione!

Accelerazione media inferiore a 2,5 m/s2.

Misure ecologiche

Non gettare le apparecchiature elettriche tra i

rifiuti domestici.

Recupero di materie prime, piuttosto che

smaltimento di rifiuti

Macchina, accessori ed imballaggio dovrebbero essere in-

viati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbian-

cata senza cloro.

I componenti in plastica sono contrassegnati per il riciclag-

gio selezionato.

Con riserva di modifiche.

Español

1 Conmutador ON/OFF con electrónica de onda com

pleta y rueda de ajuste por la preselecciòn de la ve

locidad

2 Conmutador de marcha derecha/izquierda

3 Módulo del cable de red

4 Bloqueo para el módulo de cable de red

5 Empuñadura adicional

6 Preselector del par de giro

Datos técnicos 1055 HTC

Consumo de potencia 1050 W

Potencia suministrada 600 W

Control de onda completa 

Marcha a la derecha/izquierda 

Número de velocidades 1

Número de revoluciones en

marcha al vacío (min-1) 80–530

Número de revoluciones

bajo carga (min-1) 530

Taladro en acero Ø máx. mm 16/6

Taladro en madera Ø máx. mm 70

Atornillado en madera Ø máx. mm 12

Atornillado en chapa Ø máx. mm 8

Cuello de sujeción Ø mm 43

Medida entre vértices mm 34

Diámetro máximo de sujeción Ø mm 13

Rosca del husillo 1/2" x 20 UNF

Peso kg 2,3

Uso

Esta máquina es de uso universal para taladrar y atornillar

en madera, metal y plástico. Gracias a su reducido número

de revoluciones es idóneo para mezclar y remover mate-

riales tanto espesos como líquidos, para taladrar con un

gran ø de taladrado o para introducir tornillos en marcos y

en espigas de fachada.

Consejos sobre seguridad y prevención de accidentes

Antes de poner la máquina en funcionamiento, lea de-

tenidamente las instrucciones de uso y siga los «Consejos

de seguridad» descritos a continuación y las «Normas

generales de seguridad para trabajar con herramientas

eléctricas» expuestas en el anexo adjunto.

Utilizar los asideros adicionales suministrados junto

con el aparato. La pérdida del control sobre la máquina

puede causar lesiones.

¡Atención!

●Solamente debe conectarse el aparato a la red uti-

lizando un módulo de cable de red original.

●¡Tenga en cuenta el momento de bloqueo de la

máquina, por ejemplo cuando la broca se bloquee

o choque con acero armado y se atasca!

●Antes de colocar las herramientas en el portabro-

cas o husillo, desenchufe el cable de alimentación

la toma de corriente o saque el módulo (3) del puño

accionando para ello el pulsador de bloqueo (4).

●¡No trabaje nunca materiales que contengan

asbesto!

●Recuerde que las tomas de corriente que se hallen

en el exterior han de estar protegidas con un inte-

rruptor de protección de corriente de defecto (FI).

●¡No marque nunca la máquina taladrando en la car-

casa pues el aislamiento de protección se puentea!

¡Utilice adhesivos!

●¡Coloque siempre el cable detrás de la máquina!

Aislamiento doble

Nuestras máquinas han sido construidas tomando en consi-

deración la seguridad del usuario y conforme especifican las

normas europeas (normas EN). Las máquinas que disponen

de aislamiento doble llevan siempre la marca internacional

. Las máquinas no requieren una puesta a tierra, sino que

basta con un cable bifilar.

Las máquinas son antiparasitarias conforme indica la

norma EN 55014.

Puesta en servicio

Antes de conectar la máquina a la red eléctrica, com-

pruebe si la tensión de la red coincide con la tensión espe-

cificada en la placa de características de la máquina.

Control electrónico del número de revoluciones

Esta máquina está equipada con un conmutador electró-

nico de control de onda completa (1). Posibilita con la ru-

eda de ajuste seleccionar el número de revoluciones ne-

cesario (p.ej. para un atornillado en serie).

Posición A = Número de revoluciones mínimo

Posición G = Número de revoluciones máximo

Por razones de seguridad, no es posible inmovilizar el

interruptor para trabajos de régimen permanente.

El módulo electrónico de onda completa incorporado con

evaluación de la señal tacométrica mantiene constante la

velocidad. Gracias a los bajos números de revoluciones y

el par elevado, la taladradora es idónea en todos los casos

en los que se requiere una fuerza grande, por ejemplo,

a) para mezclar y agitar materiales espesos y viscosos,

b) para taladrar con muy grandes diámetros,

c) para enroscar tornillos en marcos o tacos de fachada.

Por favor, tenga además en cuenta que la máquina no

se bloquee más de 2–3 segundos. Bloqueos más pro-

longados pueden ocasionar daños en el motor.

¡Importante!

El motor puede recalentarse por carga intensa perma-

nente y un bajo número de revoluciones. Dejar enfriar

el motor a un número elevado de revoluciones en mar-

cha al vacío.

Limitación electrónica del par de giro (Torque-Control)

Con la ruedecilla de ajuste (6) puede regularse el par de

giro (torque) que actúa en el husilio de taladrado.

1 = par de giro bajo

10 = par de giro máximo

Si p.ej. al atornillar se alcanza el par de giro preselec-cio-

nado, la máquina se desconecta y se detiene.

¡Atención!

¡Cambio de sentido de giro solamente en estado de re-

poso!

El conmutador de dirección evita en la posición LOCK

el accionamiento accidental del conmutador de onda

completa (1), p.ej. en el cambio de herramienta o en el

montaje/desmontaje del mandril.

Portabrocas de montaje rápido

Este portabrocas está especialmente diseñado para ser

usado con taladros de percusión. El portabrocas tiene un

seguro de apertura que impide que la broca o barrena se

suelte aunque el martilleo sea muy rápido. Apriételo de la

manera habitual, girando el casquillo hasta el tope. El ruido

que se oye al encajarse confirma que el seguro está ac-

tivado. Mantenga sujeto el aro de seguridad al apretar y

soltar el portabrocas.

Cuando tenga que cambiar un portabrocas defectuoso, com-

pruebe si está sujeto al husillo con un tornillo de seguridad.

Retire primero el tornillo (Atención: tornillo de rosca a la iz-

quierda; sáquelo girándo a la derecha).

Desatornille el protabrocas según se indica en la ilustra-

ción (con llave de boca).

Vuelva a montarlo siguiendo los pasos en el sentido in-

verso.

Atención: antes de montar el nuevo portabrocas, limpie

sus superficies planas y las del husillo.

Apriete bien el nuevo portabrocas (30 Nm) y asegúrelo con

el tornillo de seguridad en caso de que lo tenga (recuerde

que el tornillo de seguridad se enrosca hacia la izquierda).

gracias al tope de taladrado.

¡Atención!

Puede suceder – sobre todo si no hay tornillo de seguri-

dad – que el portabrocas se suelte del husillo cuando

está girando a la izquierda.

Por este motivo le recomendamos observar durante el

trabajo si el portabrocas está bien asentado en el husillo.

¡Atención!

¡Antes del desmontaje y nuevo montaje del mandril,

colocar el conmutador de sentido de giro (2) en posi-

ción LOCK o extraer el enchufe a la red o retirar el mó-

dulo de cable (3) accionando el pulsador de bloqueo (4)

de la empuñadura!

Preste atención al número de revoluciones adecuado

para el fin que uitiliza la máquina.

En el taladrado se debe adaptar la velocidad al material

maquinado y al diámetro de la broca.

Utilice para:

Materiales blandos (madera, plástico): Brocas helicoidales

de acero para herramientas.

Acero y hierro: Brocas helicoidales de acero rápido de alto

rendimiento.

Tenga además en cuenta que la llave del mandril no se

debe fijar a la taladradora con cadenas, cordones o si-

milar, y las piezas de trabajo se deben asegurar contra

un posible arrastre con la broca.

Mantenimiento

El motor de la máquina está lubricado y no necesita un

mantenimiento especial. Sin embargo si carga la máquina

un tiempo prolongado de forma intensa, aconsejamos una

limpieza a fondo de vez en cuando. Usted se ahorra repa-

raciones innecesarias y eleva la vida útil de la máquina. El

motor aumenta su vida útil, cuando regularmente después

de cada trabajo se elimina el polvo del ventilador, ya que

una ventilación homogénea es importante para ello.

Cambio de escobillas

Este y demás trabajos los realiza nuestras estaciones de

servicio de forma rápida y correcta.

¡Cable de red

Cables de red deteriorados se deben cambiar de inme-

diato. Esto es posible con el nuevo módulo de cable (3) de

la forma más sencilla. Ambos pulsadores de bloqueo (4) se

presionan y se extrae el módulo de cable (3) de la empuña-

dura. Insertar un módulo nuevo y encajarlo. Los cables de

red se pueden conseguir como accesorios con diferentes

longitudes.

¡Utilice el módulo para cable de alimentación única-

mente con herramientas KRESS! ¡No intente manejar

otras herramientas elécticas con él!

Empuñadura adicional

Por razones de seguridad al trabajar con la taladradora se

debe utilizar siempre la empuñadura adicional. Esta posi-

bilita una guía segura de la broca y al mismo tiempo un

ajuste exacto de la profundidad de taladrado gracias al

tope de taladrado.

Apriete bien el tornillo tensor en el puño adicional. Ésta es

la única forma de evitar que el puño adicional se tuerza en

el cuello de sujeción o se suelte del aparato.

Accesorios suministrados

Empuñadura adicional con tope de taladrado

Emisión de ruido/vibraciones

Valores calculados conforme especifica la norma

EN 60745-1.

El nivel de ruido del aparato, en condiciones normales, de-

terminado con un filtro A, es de:

Nivel de presión acústica: 78 dB (A)

Nivel de potencia acústica: 89 dB (A)

Inseguridad de la medición: K = 3 dB (A)

¡Se recomiendan protectores auditivos!

La aceleratión es inferior a 2,5 m/s2.

Protección del medio ambiente

¡No deseche los aparatos eléctricos junto con

los residuos domésticos!

Recuperación de materias primas en lugar de

producir desperdicios

El aparato, los accesorios y el embalaje debieran someterse a

un proceso de recuperación que respete el medio ambiente.

Estas instrucciones se han impreso sobre papel reciclado

sin la utilización de cloro.

Para efectuar un reciclaje selectivo se han identificado las

piezas de plástico.

Reservado el derecho a modificaciones.

Svenska

1 Till-/frånkoppling med helvågselektronik

och inställningsratt för förval av varvtall

2 Kontakt för höger-/vänsterrotation

3 Elkabelmodul

4 Säkring av elkabelmodul

5 Extrahandtag

6 Inställningsratt för förval av vridmoment

Tekniska data 1055 HTC

Ineffekt 1050 W

Uteffekt 600 W

Helvågsregelering 

Höger-/vänsterrotation 

Antal växlar 1

Tomgångsvarvtal v/min 80–530

Belastingsvarvtal v/min 530

Borrning i stål max. Ø mm 16/6

Borrning i trä max. Ø mm 70

Skruvdragning i trä max. Ø mm 12

Skruvdragning i plåt max. Ø mm 8

Inspänningshalsens diameter Ø mm 43

Hörnmått mm 34

Chuckens inspänningsvidd Ø mm 13

Spindelgänga 1/2" x 20 UNF

Vikt kg 2,3

Användning

Borrmaskinen kan användas universiellt för borrning och

skruvdragning i trä, metall och plast. Tack vare det läga

varvtalet idealisk för blandning och omröring av tunnflytande

och tjockflytande material, för borrning med mycket stor

borr-ø eller för skruvdragning i ramar och fassadpluggar.

Säkerhetsanvisningar och arbetsskydd

Innan maskinen tas i drift skall hela bruksanvisningen läsas

igenom. Följ säkerhetsanvisningarna i anvisningen samt

de allmänna säkerhetsanvisningarna för el-verktyg i bi-

fogat häfte.

Varning

Denna borrmaskin har ett extremt högt vridmoment.

Håll alltid i maskinen ordentligt med båda händerna!

Använd det extra handtag som levereras tillsammans

med apparaten. Om du tappar kontrollen över maski-

nen kan följden bli personskador.

Var särskilt försiktig vid omröring av tröga och tjock-

flytande material. Se till att behållaren står säkert och sä-

kra den så att den inte vrids tillsammans med omröraren!

Observera!

●Apparaten får endast anslutas till elnätet med ori-

ginalnätkabeln.

●Beakta maskinens blockeringsmoment, t. ex. när

borren hamnar i ett snedläge eller när borrer stöter

mot armeringsjärn och blockeras!

●Innan verktyg sätt in i borrchucken eller borrspind-

len skall alltid nätkontakten dras ut eller nätkabel-

modulen (3) tas ut ur handtaget genom att låstan-

genten (4) manövreras!

●Bearbeta inte asbesthaltigt material!

●Stickkkontakter utomhus skall vara säkrade över

läckström-skyddskontakter (FI-).

●Borra inte i huset för att märka maskinen. Skydds-

isoleringen förbikopplas. Använd klistermärken.

●För alltid kabeln bakåt från maskinen.

Dubbel isolering

För att ge användaren största möjliga säkerhet är våra appa-

rater byggda i överensstämmelse med de europeiska före-

skrifterna (EN-normer). Dubbelt isolerade maskiner är alltid

märkta med det internationella märket . Maskinerna

behöver inte vara jordade. En kabel med två ledare räcker.

Maskinerna är radioavstörda enligt EN 55014.

Idrifttagande

Kontrollera före idrifttagandet om nätspänningen överens-

stämmer med uppgiften på apparatens typskylt.

Elektronisk varvtalsstyrning

Denna maskin är utrustad med en kontakt för helvågsstyr-

elektronik (1). Med inställningsratten kan erforderligt varvtal

förväljas (t.ex. för serieskruvdragning).

Läge A = lägsta varvtal

Läge G = högsta varvtal

Av säkerhetsskäl är det inte möjligt att låsa kontakten

för ständig körning.

Den inbyggda helvågselektroniken med utvärdering av ta-

chosignalerna håller varvtalet konstant. Genom det låga

varvtalet och det höga vridmomenten är borrmaskinen

idealisk för arbeten överallt där stor kraft erfordras, till

exempel

- vid blandning och omrörning av tröga och tjockflytande

material,

- vid borrning med mycket stora diametrar,

- vid inskruvning av skruvar i ramar och fassadpluggar.

Beakta att maskinen inte får blockeras längre än 2–3

sekunder. Vid en längre blockering kan motorskador

uppstå.

Viktigt!

Motorn kan överhettas vid långvarig stark belastning

och lågt varvtal. Låt motorn kyla ned med högre varvtal

i tomgång.

Elektronisk vridmomentsreglering (Torque-Control)

Med ställratten (6) kan vid borrspindeIn verkande vridmo-

ment (torque) bestämmas.

1 = Iågt vridmoment

10 = max vridmoment

Om t ex vid skruvdrågning förvålt vridmoment uppnåtts

frånkopplås måsk inen och stånnår.

Ändring av rotationsriktning

(Huvudrotationsriktning »höger»)

Verktygsspindelns rotationsriktning ändras med omkopp-

laren för rotationsriktning (2).

R = höger

L = vänster

Viktigt! Tryck alltid ned riktningsomkopplaren (2) mot

stopp på huset, dvs tills den tydligt låser i läge.

Omkopplaren är lätt att manövrera, om Ni tar tag i den på

båda sidor med tummen och pek- resp. långfingret.

Observera!

Ändring av rotationsriktning endast vid stillestånd!

Omkopplaren för rotationsriktning förhindrar i mittläget

LOCK oavsiktlig manövrering av helvågskontakten (1),

t. ex. vid verktygsbyte eller vid montering/demontering

av chucken.

Chuck för snabbinspänning

Denna chuck har utvecklats särskilt för användning på

slagborrmaskiner. Chucken har en öppningssäkring, som

även vid höga slagfrekvenser förhindrar att borrverktyget

lossnar oavsiktligt. Spänn på vanligt sätt genom vridning

av hylsan till anslag. Inhakningen som både hörs och

märks bekräftar att säkringen hakat i. Håll fast säkerhets-

ringen när chucken spänns och lossas.

Om en defekt borrchuck skall bytas ut skall Ni kontrollera

om borrchucken är säkrad med en säkringsskruv på borr-

spindeln.

Denna måste tas bort först (Observera! Vänster-gängad

skruv! Urskruvning medurs!).

Demontera borrchucken enligt bilden (använd fast nyckel).

Återmonteringen sker i omvänd följd.

Observera: Innan en ny borrchuck monteras skall de plana

ytorna på borrschucken och på borrspindlen rengöras.

Drag fast den nya borrchucken ordentligt (30 Nm). Säkra

borrchucken med säkringsskruven om det finns en sådan

(iskruvning av säkringsskruven moturs).

Observera!

Man kan inte – framför allt när det inte finns en säkrings-

skruv – utesluta helt att borrchucken lossnar från borr-

spindeln vid vänsterrotation. Se därför till att borr-

chucken sitter felfritt på borrspindeln under arbetet.

Observera

Före demontering och återmontering av chucken skall

först omkopplaren för rotationsriktning (2) kopplas till

LOCK-position eller stickkontakten dras ut eller elka-

belmodulen (3) tas ut ur handtaget genom manövrering

av låstangenten (4)!

Se alltid till, att varvtalet är det rätta, oberoende av till

vilket ändamål maskinen används.

Anpassa hastigheten vid borrning till materialet som skall

bearbetas och till borrens diamter.

Använd för:

Mjukare material (trä och plast): WS-spiralborr (vertygsstål)

Stål och järn: HSS-spiralborr (specialsnabbstål)

Beakta dessutom att chucken inte får fästas på borr-

maskinen med kedjor, snören eller på liknande sätt,

och att arbetsstyckena skall säkras mot medtagning

genom borren.

Skötsel

Maskinens motor är långtidssmörjd och kräver ingen sär-

skild skötsel. Vi rekommenderar dock att sända in maski-

nen för en grundlig rengöring om maskinen används

mycket under en längre period. På så sätt sparar Ni onö-

diga reparationskostnader och förlänger maskinens livs-

längd. Motorn tackar Er genom lång livslängd om Ni efter

varje arbete regelbundet blåser ut damm ur munstycket,

då en jämn ventilation är viktig för livslängden.

Byte av kolborstar

Detta arbete och andra servicearbeten genomför våra ser-

viceställen snabbt och sakkunnigt.

Elkabel

Skadade elkablar skall omedelbart bytas ut. ´Tack vare den

nya elkabelmodulen (3) är det enkelt. Tryck ned de båda

säkringstangenterna (4) och drag ut elkabelmodulen (3) ur

handtaget. För in den nya elkabelmodulen i handtaget och

se till att den hakar i. Elkablar i olika längder kan erhållas

som specialtillbehör.

Använd endast elkabelmodulen för KRESS-elverktyg!

Försök inte att driva andra elverktyg med den!

Extrahandtag

Av säkerhetsskäl skall extrahandtaget alltid användas vid

arbeten med borrmaskinen. Det möjliggör en mycket säker

styrning av borren och samtidigt en exakt intsällning av

borrdjup genom borrdjupanslaget.

Drag fast spännskruven på extrahandtaget ordentligt.

Endast på så sätt förhindras att extrahandtaget vrids ur

läge på spännhalsen eller kan lossna från apparaten.

Medlevererat tillbehör

Extrahandtag med borrdjupanslag

Buller-/vibrationsinformation

Mätvärden upmätta enligt EN 60745-1.

Maskinens A-vägda ljudnivå uppnår i typiska fall:

Ljudtrycksnivå: 78 dB (A)

Ljudeffektnivå: 89 dB (A)

Mätonoggrannhet: K = 3 dB (A)

Använd hörselskydd!

Den värderade accelerationen är normal sätt mindre än

2,5 m/s2.

Miljöskydd

Elektriska verktyg får inte kastas i hushållsso-

porna!

Återvinning i stället för avfallshantering

Maskin, tillbehör och förpackning kan återvinnas.

Denna bruksanvisning är tryckt på klorfritt returpapper.

För att underlätta sortering vid återvinning är plastdelarna

markerade.

Reservation för ändringar.

Dansk

1 Afbryder med helbølgeelektronik

og indstillingshjul til forvalg af omdrejningstal

2 Omskifter til højre-/venstreløb

3 Netkabel-modul

4 Lås til netkabelmodul

5 Ekstrahåndgreb

6 Stillehjul for forvalg af omdrejningsmoment

Tekniske data 1055 HTC

Effektforbrug 1050 W

Effektydelse 600 W

Helbølgestyring 

Højre-/venstreløb 

Antal gear 1

Tomgangsomdrejningstal o/min 80–530

Omdrejningstal med belastning o/min 530

Boring i stål maks. Ø mm 16/6

Boring i træ maks. Ø mm 70

Skruning i træ maks. Ø mm 12

Skruning i blik maks. Ø mm 8

Spændehalsdiameter Ø mm 43

Hjørnemål mm 34

Boreopspændingspændvidde Ø mm 13

Spindelgevind 1/2" x 20 UNF

Vægt kg 2,3

Anvendelse

Boremaskinen kan anvendes overalt til boring og skruning i

træ, metal og kunststof. På grund af de lave omdrejning-

stal er den ideel til at blande og røre i tyndt- og tyktfly-

dende materialer, til boring med meget stort bor-ø eller til

iskruning af skruer i rammer og facadedyvler.

Sikkerhedshenvisninger og forebyggelse af ulykker

Inden De tager maskinen i brug, bør De først læse betje-

ningsvejledningen helt igennem. Overhold sikkerhedshen-

visninger i denne vejledning samt de generelle sikker-

hedshedshenvisninger for elektroværktøj i det vedlagte

hæfte.

OBS!

Denne boremaskine har et ekstremt højt drejningsmo-

ment.

Hold altid fast på maskinen med begge hænder!

Benyt de med apparatet leverede ekstragreb. Kontrol-

tab over maskinen kan føre til kvæstelser.

Der skal udvises særlig forsigtighed, når der skal røres

i sejt og tyktflydende materiale. Sørg for at beholderen

står godt og sæt den fast, således at den ikke kan dreje

rundt med røreren!

Vigtigt!

●Apparatet må kun tilsluttes til nettet med det origi-

nale netkabelmodul.

●Vær opmærkson på maskinens blokeringsmo-

ment, f.eks. når boremaskinen sætter sig fast, eller

når boremaskinen rammer monierjern og blokerer!

●Inden De sætter værktøj i borepatron eller borespin-

del skal De altid først trække netstikket ud eller tage

netkabel-modulet (3) ud af håndgrebet ved at akti-

vere låsetasterne (4)!

●Undgå at arbejde i asbestholdigt materiale!

●Udendørs stikdåser skal altid være sikret med fejl-

strømsrelæ.

●Undgå at bore i boremaskinens hus for at kende-

tegne maskinen. Beskyttelsesisoleringen sættes ud

af funktion. Anvend i stedet klæbemærkater.

●Før altid kablet bagud og væk fra maskinen.

Dobbelt isolering

Vores maskiner er konstrueret i overensstemmelse med de

europæiske forskrifter (EN-normer) for at sikre den størst

mulige sikkerhed for brugeren. Dobbelt isolerede maskiner

bærer altid det internationale tegn . Maskinerne behøver

ikke at have jordforbindelse. Det er nok med et totrådet

kabel.

Maskinerne er radiostøjdæmpet iht. EN 55014.

Ibrugtagning

Kontrollér inden ibrugtagningen, om netspændingen stem-

mer overens med angivelsen på maskinens typeskilt.

Elektronisk styring af omdrejningstallet

Maskinen er udstyret med en helbølge-styreelektronik-af-

bryder (1). Ved hjælp af indstillingshjulet kan det nødven-

dige omdrejningstal indstilles (f.eks. til serieforskruninger).

Stilling A = laveste omdrejningstal

Stilling G = højeste omdrejningstal

Af sikkerhedsmæssige årsager er det ikke muligt at fik-

sere knappen til vedvarende drift.

Den indbyggede helbølgeelektronik med hastighedsover-

vågning holder omdrejningstallet konstant. På grund af de

lave omdrejningstal og det høje drejemoment er boremas-

kinen ideel, når der skal bruges stor kraft, for eksempel

- når der skal blandes og røres særligt seje og tyktfly-

dende materialer,

- når der skal bores med meget stor diameter,

- når der skal drejes skruer i rammer og facadedyvler.

Sørg for, at maskinen ikke blokeres i mere end 2–3 se-

kunder. Ved længere blokering kan der opstå skader

på motoren.

Vigtigt!

Motoren kan blive overophedet ved vedvarende kraftig

belastning og lavt omdrejningstal. Lad motoren køle af

i tomgang ved et højere omdrejningstal.

Elektronisk drejningsmomentbe-graensning (Torque-

Control)

Med indstillingshjulet (6) kan man bestemme det dre-

jningsmoment (torque), der virker på borespindelen.

1 = Iåvt drejningsmoment

10 = måksimålt drejningsmoment

Når f. eks. ved skruning det valgte drejningsmoment bliver

nået, kobler måskinen frå og bliver stående.

Ændring af omdrejningsretningen

(Hovedomdrejningsretning »Højre«)

Værktøjsspindelens omdrejningsretning ændres med om-

skifteren til omdrejningsretningen (2).

R = Højreløb

L = Venstreløb

OBS!

Vigtigt! Tryk retningsomskifteren (2) heit ind indtil stop

på huset, dvs. indtil den falder mærkbart i hak.

Omskifteren til omdrejningsretningen er let at betjene, hvis

De aktiverer denne med tommelfingeren og hhv. pegefin-

ger eller langemand fra begge sider.

OBS!

Ændring af omdrejningsretning kun i stilstand!

Omskifteren for omdrejningsretningen forhindrer i

midterstillingen LOCK, at helbølgeafbryderen (1) akti-

veres utilsigtet, f.eks. ved udskiftning af værktøj eller

ved montering/afmontering af boreopspændingen.

Hurtigspændings-borepatron

Denne borepatron er specielt udviklet til brug i slagbore-

maskiner. Borepatronen har en åbningssikring, som forhin-

drer en utilsigtet løsgøring af boreværktøjet selv ved høje

slagfrekvenser. Spænd på normal måde ved at dreje på

muffen indtil stop. Når det tydeligt kan høres og mærkes,

at muffen går i indgreb, er opspændingssikringen i funk-

tion. Hold sikringsringen fast under fastspænding og

frigøring af patronen.

Hvis en defekt borepatron skal skiftes ud, bør De kontrol-

lere, om borepatronen er sikret med en sikringsskrue på

borespindlen. Den skal først fjernes (Vigtigt! Skruen har

venstregevind! Skal drejes ud med uret!).

Skru borepatronen af (med en fastnøgle) som vist på bille-

det.

Genmonteringen foretages i omvendt rækkefølge.

Vigtigt: Inden monteringen af en ny borepatron skal De

først rense de plane flader på borepatronen og borespind-

len.

Spænd den nye borepatron godt fast (30 Nm). Sørg for at

sikre borepatronen med sikringsskruen, såfremt en sådan

forefindes (sikringsskruen skrues i mod uret).

OBS!

Det kan ikke – især, hvis der ikke er en sikringsskrue til

stede – helt udelukkes, at borepatronen i venstreløb kan

løsne sig fra borespindlen. De bør derfor under arbejdet

holde øje med, om borepatronen sidder ordentligt på

borespindlen.

OBS!

Før afmontering og genmontering af borepatronen skal

omskifteren til omdrejningsretningen (2) sættes i

LOCK-position eller netstikket skal trækkes ud eller

netkabel-modulet (3) tages ud af håndgrebet ved at

betjene låsetasterne (4)!

Sørg altid for at bruge det korrekte omdrejningstal,

uanset hvad De bruger maskinen til.

Ved boringer skal hastigheden altid tilpasses det materiale,

der bearbejdes samt borets diameter.

Anvend til:

Blødt materiale (træ og kunststof): WS-spiralbor (værktøjs-

stål).

stål og jern: HSS-spiralbor (hurtigstål).

Vær opmærksom på, at borepatronnøglen ikke må

fastgøres til maskinen med kæder, snore eller lignende

midler, og at arbejdsemnerne skal sikres mod med-

tagning af boret.

Service

Motorens maskine er fra fabrikken forsynet med tilstrække-

ligt smøremiddel og er derfor stort set vedligeholdelsesfri.

Hvis De dog udsætter maskinen for store belastninger gen-

nem længere tid, vil vi anbefale Dem, at sende maskinen

ind til en grundig rengøring. Derved undgår De unødige re-

perationsomkostninger og øger maskinens levetid. Hvis De

efter hver arbejdsproces regelmæssigt puster støvet væk

fra blæseren, vil motoren til gengæld holde længere, da en

ensartet ventilation er vigtig for maskinens holdbarhed.

Udskiftning af kulbørsterne

Dette arbejde og alle yderligere servicearbejder udfører vo-

res servicesteder hurtigt og korrekt.

Netkabel

Beskadigede netkabler skal udskiftes straks. Dette er mu-

ligt på nemmeste måde takket være det nye netkabel-

modul (3). Tryk begge låsetaster (4) og træk netkabel-

modulet (3) ud af håndgrebet. Indsæt et nyt netkabelmodul

i håndgrebet og lad det gå i indgreb. Netkabler i forskellige

længder kan fås som ekstra tilbehør

Netkabel-modulet må kun anvendes til KRESS-elektro-

værktøj! Forsøg ikke at drive andre el-apparater ved

hjælp af dette netkabel-modul!

Ekstrahåndgreb

Af sikkerhedsmæssige årsager skal der altid anvendes et

ekstrahåndgreb, når der arbejdes med boremaskinen. Det

muliggør en særlig sikker styring af boremaskinen og

samtidig en præcis indstilling af boredybden vha. boredyb-

deanslaget.

Spænd spændeskruen på ekstrahåndgrebet godt fast.

Kun på den måde kan De undgå, at ekstrahåndgrebet for-

drejes på spændehalsen eller løsnes fra maskinen.

Tilbehør, der leveres med maskinen

Ekstrahåndgreb med boredybdeanslag.

Støj-/vibrationsinformation

Måleværdier beregnet i henhold til EN 60745-1.

Værktøjets A-vægtede støjniveau er typisk:

Lydtrykniveau: 78 dB (A)

Lydeffektniveau: 89 dB (A)

Måleusikkerhed: K = 3 dB (A)

Brug høreværn!

Det vægtede accelerationsniveau er typisk 2,5

m/s2.

Miljøbeskyttelse

Elværktøj må ikke bortskaffes som almindeligt

affald!

Genbrug af råstoffer i stedet for bortskaffelse af affald

Maskine, tilbehør og emballage skal genbruges på en mil-

jøvenlig måde.

Denne vejledning er skrevet på klorfrit genbrugspapir.

Kunststofdele er markeret for at garantere en rensorteret

recycling.

Ret til ændringer forbeholdes.

Norsk

1 PÅ-/AV-bryter med fullbølgeelektronikk

og stillhjul for forvalg av omdreiningstall

2 Bryter for høyre-/venstregang

3 Nettkabelmodul

4 Sperre for nettkabelmodul

5 Ekstra håndtak

6 Stillhjul for forvalg av dreiemoment

Tekniske data 1055 HTC

Opptatt effekt 1050 W

Avgitt effekt 600 W

Fullbølge elektronikk 

Høyre-/venstregang 

Antall gir 1

Omdreiningstall på tomgang o/min 80–530

Omdreiningstall under belastning o/min 530

Boring i stål maks. Ø mm 16/6

Boring i tre maks. Ø mm 70

Skruing i tre maks. Ø mm 12

Skruing i metallplater maks. Ø mm 8

Spindelhalsdiameter Ø mm 43

Hjørnedimensjon mm 34

Chuck kapasitet Ø mm 13

Spindelgjenger 1/2" x 20 UNF

Vekt kg 2,3

Bruk

Boremaskinen kan settes til universell bruk når det gjelder

boring og skruing i tre, metall og kunststoff. Takket være

maskinens lave omdreiningstall er den ideell for blanding

og røring av tynne og tykke flytende materialer, til boring

med stor bordiameter og til å skru inn skruer i rammer og

fasadetapper.

Sikkerhetsregler og personvern

Før du starter bruken av denne maskinen må du lese nøye

gjennom hele bruksanvisningen. Følg de sikkerhetsregler

som står oppført i denne bruksanvisningen, samt de gene-

relle sikkerhetsregler for elektromaskiner som står i det

separate heftet som følger med i leveransen.

Advarsel!

Denne boremaskinen har et ekstremt høyt dreiemo-

ment.

Hold alltid maskinen godt fast med begge hendene!

Bruk de tilleggshåndtakene som leveres med appara-

tet. Det kan oppstå personskade, dersom man mister

kontrollen over maskinen.

Man må være spesielt forsiktig under røringen av seige

og tyktflytende materialer. Sørg for at beholderen med

materialet står riktig stabilt, og sikre den på en slik

måte at den ikke kan dras med i røreredskapens ro-

terende bevegelser!

Forsiktig!

●Apparatet skal bare kobles til strømnettet med ori-

ginal nettkabelmodul.

●Vær oppmerksom på maskinens blokkeringsmo-

ment, f.eks. hvis boret kommer på kant eller hvis

boreren støter mot armeringsjern og blokkeres!

●Når man skal sette verktøy inn i chucken eller bore-

spindelen, må man alltid først trekke nettstøpselet

ut av stikkontakten eller ta nettkabel-modulen (3) ut

av håndtaket ved å trykke inn låseknappene (4)!

●Du må ikke arbeide i material som inneholder as-

best!

●Stikkontakter som er montert utendørs må være

sikret med en jordet feilstrømsbryter (FI-).

●Man må ikke bore i huset for å kjennemerke maski-

nen. Dette ville føre til at det dannes en broforbin-

delse over verneisolasjonen. Bruk i stedet skilt som

klebes på.

●Kabelen skal alltid føres bakover, bort fra maskinen.

Dobbeltisolering

Våre maskiner er konstruert på en slik måte at de gir bruke-

ren en størst mulig sikkerhet, samtidig som de oppfyller kra-

vene i gjeldende europeiske forskrifter (EN-normer). Maskiner

med dobbelt isolering er alltid kjennetegnet med det inter-

nasjonale symbolet . Det er ikke nødvendig å jorde slike

maskiner. Det er tilstrekkelig å bruke en kabel med to ledere.

Maskinene er radiostøydempet i samsvar med normen

EN 55014.

Oppstart

Før du starter bruken av denne maskinen må du kontrollere

at spenningen på lysnettet stemmer overens med den

nettspenning som er angitt på typeskiltet.

Elektronisk omdreiningstallskontroll

Denne maskinen er utstyrt med en helbølge-styreelektro-

nikk-bryter (1). Man kan innstille det påkrevde omdreining-

stallet ved hjelp av stillhjulet (for eksempel hvis man skal

foreta en serie forskruinger).

Stilling A = laveste omdreiningstall

Stilling G = høyeste omdreiningstall

Av hensyn til sikkerheten er det ikke mulig å fiksere

denne bryteren for kontinuerlig drift.

Den integrerte fullbølge-elektronikken med tachosignal-

kontroll holder omdreiningstallet konstant. På grunn av

sine lave omdreiningstall og høye dreiemoment er bore-

maskinen ideell for enhver bruk som krever stor kraft, for

eksempel:

- til blanding og røring av spesielt seige og tyktflytende

materialer,

- til boring med svært store diametere,

- til å skru inn skruer i rammer og fassadeplugger.

Pass på at boremaskinen ikke blokkeres i mer enn

2–3 sekunder. Hvis den blokkeres over et lengre tids-

rom, kan dette resultere i skader på motoren.

Viktig!

Hvis maskinen brukes uten pause og med stor belast-

ning og lave omdreiningstall, kan man få en over-

opphetning av motoren. La i et slikt tilfelle motoren gå

en stund på tomgang med høyt omdreiningstall, slik at

den blir avkjølt.

Elektronisk dreiemomentbegrensning (Torque-Control)

Med innstillingshjulet (6) kån dreiemomentet (Torque), som

virker på borspindelen, bestemmes.

1 = låvt dreiemoment

10 = mciksimålt dreiemoment

Oppnås det forvålgte dreiemomentet f. eks. ved skruing,

kopler måskinen ut og stånse.

Endring av rotasjonsretningen

(Hovedrotasjonsretning «mot høyre»)

Man kan forandre verktøyspindelens rotasjonsretning ved

hjelp av bryteren for forandring av rotasjonsretning (2).

R = høyregang

L = venstregang

Viktig! Høyre-venstre-bryter (2) må trykkes helt inn

frem til anslaget på huset, dvs. til den folbart går i inn-

grep.

Det er lett å betjene bryteren for forandring av rotasjonsret-

ning. Trykk den inn på begge sider med tommelfingeren og

peke- eller langfingeren.

Table of contents

Languages:

Popular Drill manuals by other brands

Huvema

Huvema CRDM 3040x920 Operation manual

RHINO

RHINO Multi-Pro 301002 owner's manual

Hitachi

Hitachi DS 18DGL Handling instructions

Hitachi

Hitachi DS 14DAL Handling instructions

Würth

Würth EDSB 160-E Translation of the original operating instructions

DeWalt

DeWalt XR Li-Ion DCD732 Original instructions

Optimum

Optimum B 24 H operating manual

Hitachi

Hitachi DS 14DSL Technical data and service manual

Makita

Makita 6402 instruction manual

Skil

Skil 6950 Original instructions

Atlas Copco

Atlas Copco LBB16S260-U Safety information

Bosch

Bosch Drill Assistant 730 Original instructions

Makita

Makita 8281DWAE instruction manual

Milwaukee

Milwaukee HDE 13 RQD Original instructions

Milwaukee

Milwaukee 2902-20 Operator's manual

Makita

Makita DP3002 instruction manual

Cembre

Cembre LD-41P Operation and maintenance manual

GÜDE

GÜDE GTB 13/5 Translation of the original instructions

KRESS 1055 HTC User manual

Popular Drill manuals by other brands
