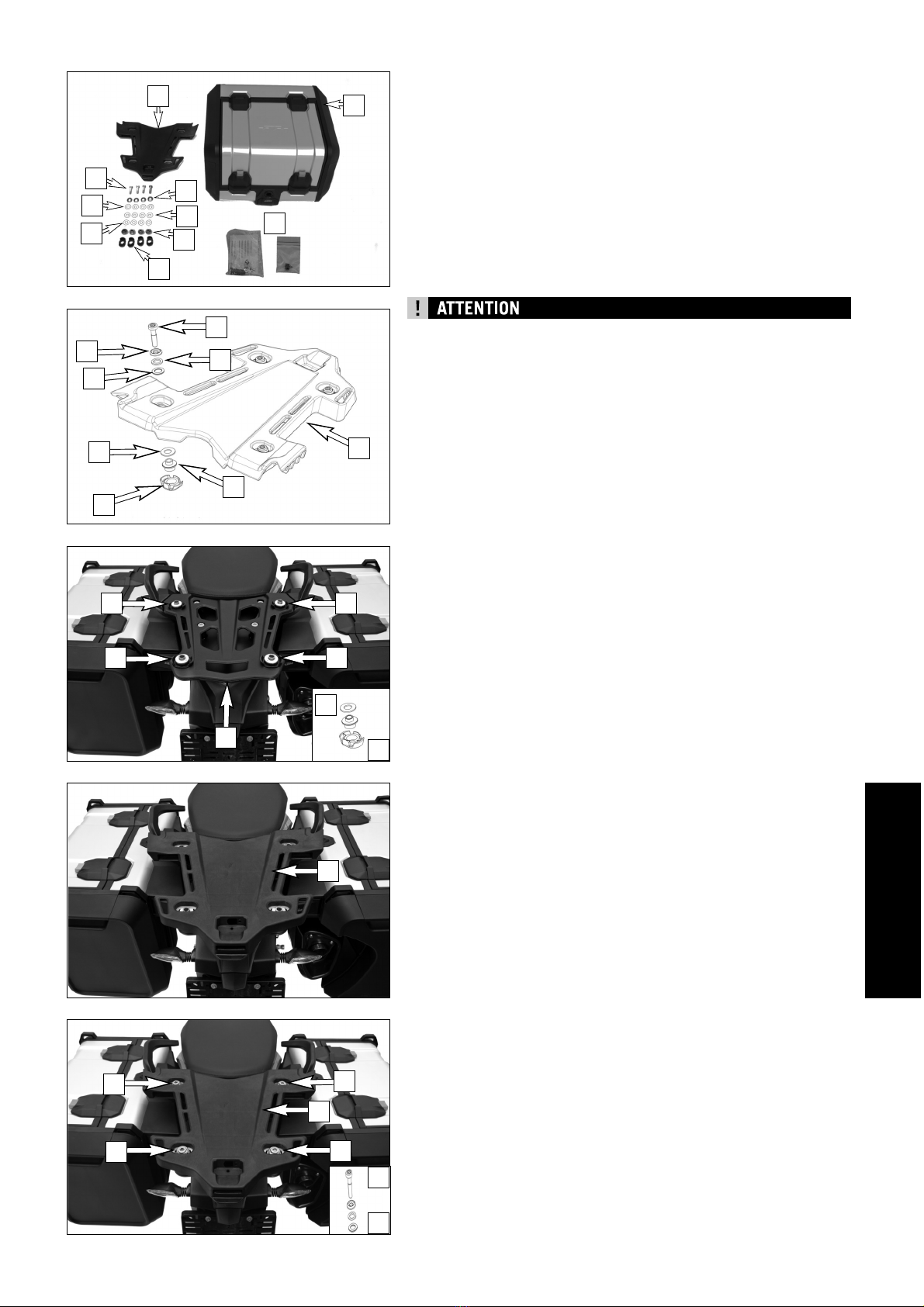

Lieferumfang:
1x Top Case (1)
1x Gleitplatte (2) 60312011000
4x Bundschraube (3) 0035080356
4x Gleitscheibe (4) 60312012030
4x Gummischeibe (5) 60312012050
4x Gleitbuchse (20x12x1,5) (6) 60312012040
4x Gleitbuchse (24x12x1,5) (7) 60312012020
4x Distanzhülse (8) 60312012010
4x Gummilager (9) 60312012000
1x Schließzylinder Kunststoffkoffer (10) 60312924050
Bitte vor dem Benutzen vom Top Case folgende Hinweise unbedingt
durchlesen!
BEI ANGEBAUTEN TO CASE KANN ES, INSBESONDERE IN BELADENEM
ZUSTAND, WEGEN GRÖSSERER SEITENWINDEM FINDLICHKEIT ZU
VERÄNDERTEM FAHRVERHALTEN, ABER AUCH ZU VERÄNDERTEM
KURVEN- UND BREMSVERHALTEN KOMMEN. VORSICHT BEI STARKEN
WINDEN.AUFGRUND DES GEÄNDERTEN FAHRVERHALTENS LANGSAM
AN DIE RICHTGESCHWINDIGKEIT VON 150 KM/H HERANTASTEN.
Die Ladung gleichmäßig verteilen und gegen Verrutschen sichern.
Achten Sie stets darauf, dass die Zuladung von 5 kg keinesfalls
überschritten wird.
Für das reinigen des Top Cases keinen Hochdruckreiniger verwenden, da der
hohe Druck die Dichtung beschädigen kann.
Montage
- Gleitbuchse (7) (Lieferumfang), Distanzhülse (8) (Lieferumfang) und
Gummilager (9) (Lieferumfang) wie im Bild (b) gezeigt 4 x auf der Trägerplatte
(11) (Originalteil) positionieren.
- Gleitplatte (2) (Lieferumfang) mit Bundschraube (3) (Lieferumfang) und
Scheibe (4) (5) (6) (Lieferumfang) festschrauben.
1
4
3
56
7
3
4
2
5
6
7
b
11
4x
b
b
b
b
- Gleitplatte (2) (Lieferumfang) positionieren.
2
2
2
810
8
9
9
c
c
c
c
c
4x

DEUTSCH
4

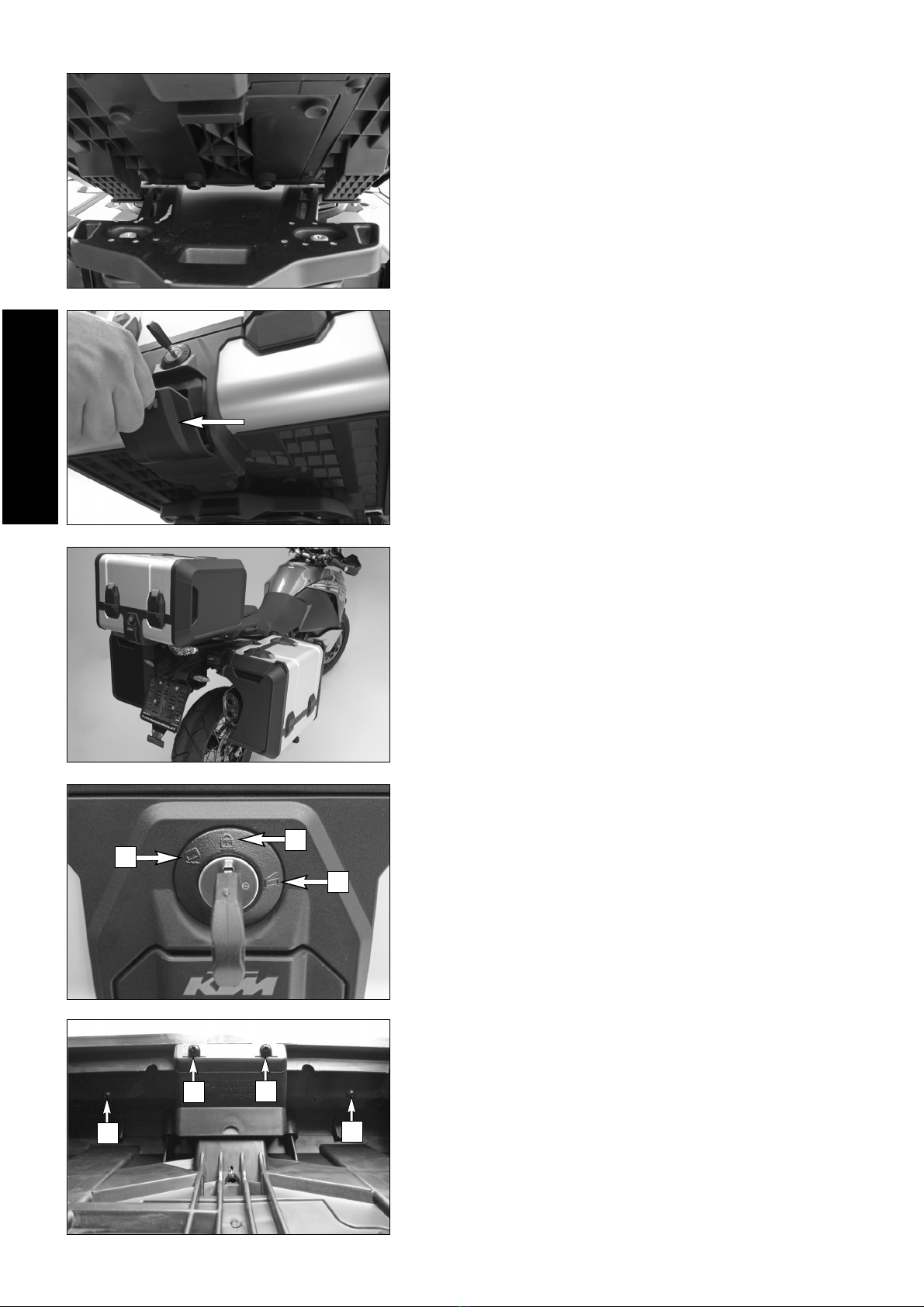

- Top Case auf der Trägerplatte positionieren.
- Schlüsselstellung: Koffer abnehmbar (9).
- Schlüsselstellung: Koffer abgeschlossen (10).
- Sclüsselstellung: Koffer läst sich öffnen (11).
- Top Case einrasten.
910
11
Schlossausbau
- Schrauben (12) entfernen.
12
12 12
12

DEUTSCH
5
- Schrauben (14) entfernen.
- Schrauben (15) entfernen.
- Topcase in die dargestellte Position drehen.
- Aufgeklippte Blende abnehmen und Schrauben (16) entfernen.
- Schrauben (17) lösen.
- Schrauben (13) entfernen.
14
15 15
16
16
17 17
14
14 14
13 13
14
14

DEUTSCH
6

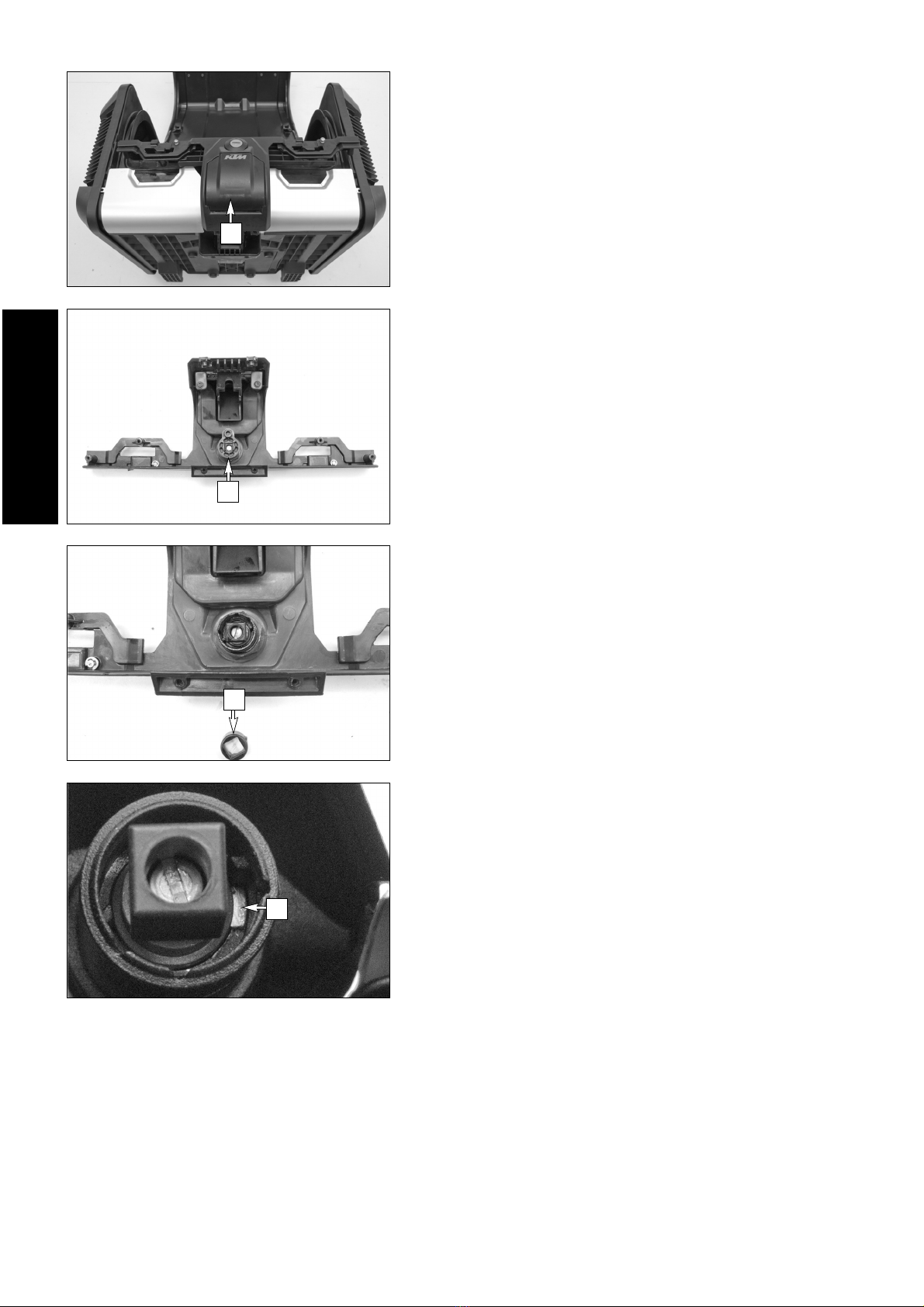

- Einrastblech (21) in den Schließzylinder hineindrücken.
- Schließzylinde entnehmen.
HINWEIS:
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
- Bauteil (19) abnehmen.
- Bauteil (20) abnehmen.
19
20
21
- Verriegelungseinheit (18) abnehmen.
18

ENGLISH
7
b
11
4x
b
b
b
b
2
Scope of supply:
1x Top Case (1)
1x sliding plate (2) 60312011000
4x collar screws (3) 0035080356
4x sliding discs (4) 60312012030
4x rubber washer (5) 60312012050
4x sliding bushings (20x12x1,5) (6) 60312012040
4x sliding bushings (24x12x1,5) (7) 60312012020
4x distance sleeves (8) 60312012010
4x rubber mounts (9) 60312012000
1x locking cylinder, plastic case (10) 60312924050
Before using the Top Case, it is important that you read the following instruc-
tions
.
WHEN THE TO CASE IS MOUNTED, ES ECIALLY WHEN IT IS LOADED,
GREATER SIDE WIND SUSCE TIBILITY WILL CAUSE A CHANGE IN VEHI-
CLE HANDLING CHARACTERISTICS WHILE RIDING, TAKING CURVES,
AND BRAKING. EXERCISE CAUTION IN HIGH WINDS DUE TO THE CHANGED
VEHICLE HANDLING CHARACTERISTICS, A ROACH THE RECOMMEN-
DED S EED OF 150 KM/H SLOWLY.
Distribute the load evenly and secure it well to prevent slipping.
Ensure that the load never exceeds 5 kg.
Do not use a high-pressure cleaner to clean the Top Case as the high pres-
sure may damage the seals.
Assembly
- Position the sliding bushings (7) (included), distance sleeves (8) (inclu-
ded) and rubber mounts (9) (included) on the carrier plate (11) (original
piece) 4 times as shown in figure (b).
- Fasten the sliding plate (2) (included) with the collar screw (3) (included)
and disc (4) (5) (6) (included).
- Position the sliding plate (2) (included).
1
4
3
56
7
3
4
2
5
6
7
2
810
8
9
9
2
c
c
c
c
c
4x

ENGLISH
8
910
11
- Position the Top Case on the carrier plate.
- Key position: The case can be removed (9).
- Key position: The case is locked (10).
- Key position: The case can be opened (11).
- Snap in the Top Case.
12
12 12
12
Removing the lock
- Remove screws (12).

ENGLISH
9
14
15 15
16
16
17 17
14
14 14
13 13
14
14
- Remove screws (14).
- Remove screws (15).
- Rotate the Topcase into the position shown.
- Take off the unclipped cover panel and remove screws (16).
- Loosen screws (17).
- Remove screws (13).

ENGLISH
10
19
20
21
18
- Push snap-in plate (21) into the lock cylinder.
- Remove the lock cylinder.
NOTE
Reassemble the component in reverse order.
- Take off component (19).
- Take off component (20).
- Take off lock unit (18).

ITALIANO
11
b
11
4x
b
b
b
b
2
Volume della fornitura:
N. 1 Top Case (1)
N. 1 piastra scorrevole (2) 60312011000
N. 4 viti flangiate (3) 0035080356
N. 4 dischi di scorrimento (4) 60312012030
N. 4 rondella di gomma (5) 60312012050
N. 4 boccole di scorrimento (20x12x1,5) (6) 60312012040
N. 4 boccole di scorrimento (24x12x1,5) (7) 60312012020
N. 4 bussole distanziali (8) 60312012010
N. 4 cuscinetti in gomma (9) 60312012000
N. 1 blocchetto di chiusura per il bauletto in plastica (10) 60312924050
Prima di utilizzare il Top Case leggere attentamente le seguenti
avvertenze!
CON TO CASE MONTATO E, IN ARTICOLARE, IN CONDIZIONE DI CARICO,
A CAUSA DELLA MAGGIORE SENSIBILITÀ AL VENTO LATERALE IL COM-
ORTAMENTO DI MARCIA UÒ CAMBIARE, COSÌ COME IL COM ORTA-
MENTO IN CURVA E IN FRENATA. RESTARE ATTENZIONE IN RE-
SENZA DI FORTE VENTO. CONSIDERATO IL DIVERSO COM ORTAMENTO
DI MARCIA, RAGGIUNGERE LENTAMENTE LA VELOCITÀ CONSIGLIATA DEI
150 KM/H.
Distribuire il carico in modo uniforme e assicurarlo in modo che non si sposti.
Non caricare mai oltre la capacità massima fissata a 5 kg.
er la pulizia del Top Case non utilizzare pulitori ad alta pressione, poiché
il getto ad alta pressione può danneggiare la guarnizione.
- Fissare la piastra scorrevole (2) (in dotazione) con la vite flangiata (3) (in
dotazione) e il disco (4) (5) (6).
- Posizionare la piastra scorrevole (2) (in dotazione).
1
4
3
56
7
3
4
2
5
6
7
2
810
8
9
9
2
c
c
c
c
c
4x
Montaggio
- Posizionare sulla piastra di supporto (11) (pezzo originale) le 4 boccole dis-
corrimento (9) (in dotazione), le bussole distanziali (8) (in dotazione) e
icuscinetti in gomma (7) (in dotazione) come mostrato nella figura (b).

ITALIANO
12
910
11
- Posizionare il Top Case sulla piastra di supporto.
- Posizione chiave: bauletto removibile (9).
- Posizione chiave: bauletto chiuso (10).
- Posizione chiave: il bauletto può essere aperto (11).
- Far innestare il Top Case.
12
12 12
12
Smontaggio della serratura
- Rimuovere le viti (12).

ITALIANO
13
14
15 15
16
16
17 17
14
14 14
13 13
14
14
- Rimuovere le viti (14).
- Rimuovere le viti (15).
- Ruotare il Topcase nella posizione raffigurata.
- Rimuovere la mascherina fissata tramite clip e le viti (16).
- Svitare le viti (17).
- Rimuovere le viti (13).

ITALIANO
14
19
20
21
18
- Spingere il lamierino d’innesto (21) nel blocchetto di chiusura.
- Rimuovere il blocchetto di chiusura.
NOTA:
Per il riassemblaggio procedere nell’ordine inverso.
- Rimuovere il componente (19).
- Rimuovere il componente (20).
- Rimuovere l’unità di bloccaggio (18).

FRANCAIS
15
b
11
4x
b
b
b
b
2
Étendue de la livraison :
1x Top Case (1)
1x Plaque de glissement (2) 60312011000
4x Vis à épaulement (3) 0035080356
4x Rondelle de glissement (4) 60312012030
4x Rondelle en caoutchouc (5) 60312012050
4x Douille de glissement (20x12x1,5) (6) 60312012020
4x Douille de glissement (24x12x1,5) (7) 60312012040
4x Entretoise (8) 60312012010
4x Palier en caoutchouc (9) 60312012000
1x Cylindre de fermeture de valise en plastique (10) 60312924050
Avant de faire usage du Top Case, merci de prendre connaissance des con-
signes suivantes !
LORSQUE LE TO CASE EST INSTALLÉ, SURTOUT LORSQU’IL EST
CHARGÉ, LA RISE AU VENT LATÉRALE EST SU ÉRIEURE ET EUT
ALTÉRER LA TENUE DE ROUTE DE LA MOTO, MAIS ÉGALEMENT LE COM-
ORTEMENT EN VIRAGES ET AU FREINAGE. ROULER AVEC RUDENCE
EN CAS DE VENT FORT. EN RAISON DE LA TENUE DE ROUTE ALTÉRÉE,
ACCÉLÉRER LENTEMENT JUSQU’À LA VITESSE DE CROISIÈRE DE 150
KM/H.
Répartir la charge uniformément et l’arrimer pour l’empêcher de glisser.
Veiller à ne pas dépasser une charge de 5 kg.
Ne pas nettoyer le Top Case avec un nettoyeur haute pression, qui pourrait
endommager son étanchéité.
Montage
- Placer la douille de glissement (7) (contenu de la livraison), l’entretoise
(8) (contenu de la livraison) et le palier en caoutchouc (9) (contenu de la
livraison) comme illustré sur la fig. (b), 4 x sur la plaque de fixation (11)
(pièce d’origine).
- Fixer la plaque de glissement (2) (contenu de la livraison) avec la vis à
épaulement (3) (contenu de la livraison) et la rondelle (4) (5) (6) (contenu
de la livraison).
- Placer la plaque de glissement (2) (contenu dans la livraison).
1
4
3
56
7
3
4
2
5
6
7
2
810
8
9
9
2
c
c
c
c
c
4x

FRANCAIS
16
910
11
- Placer le Top Case sur la plaque de fixation.
- Position de la clé : valise amovible (9).
- Position de la clé : valise verrouillée (10).
- Position de la clé : la valise peut être ouverte (11).
- Enclencher le Top Case.
12
12 12
12
Déposer la serrure

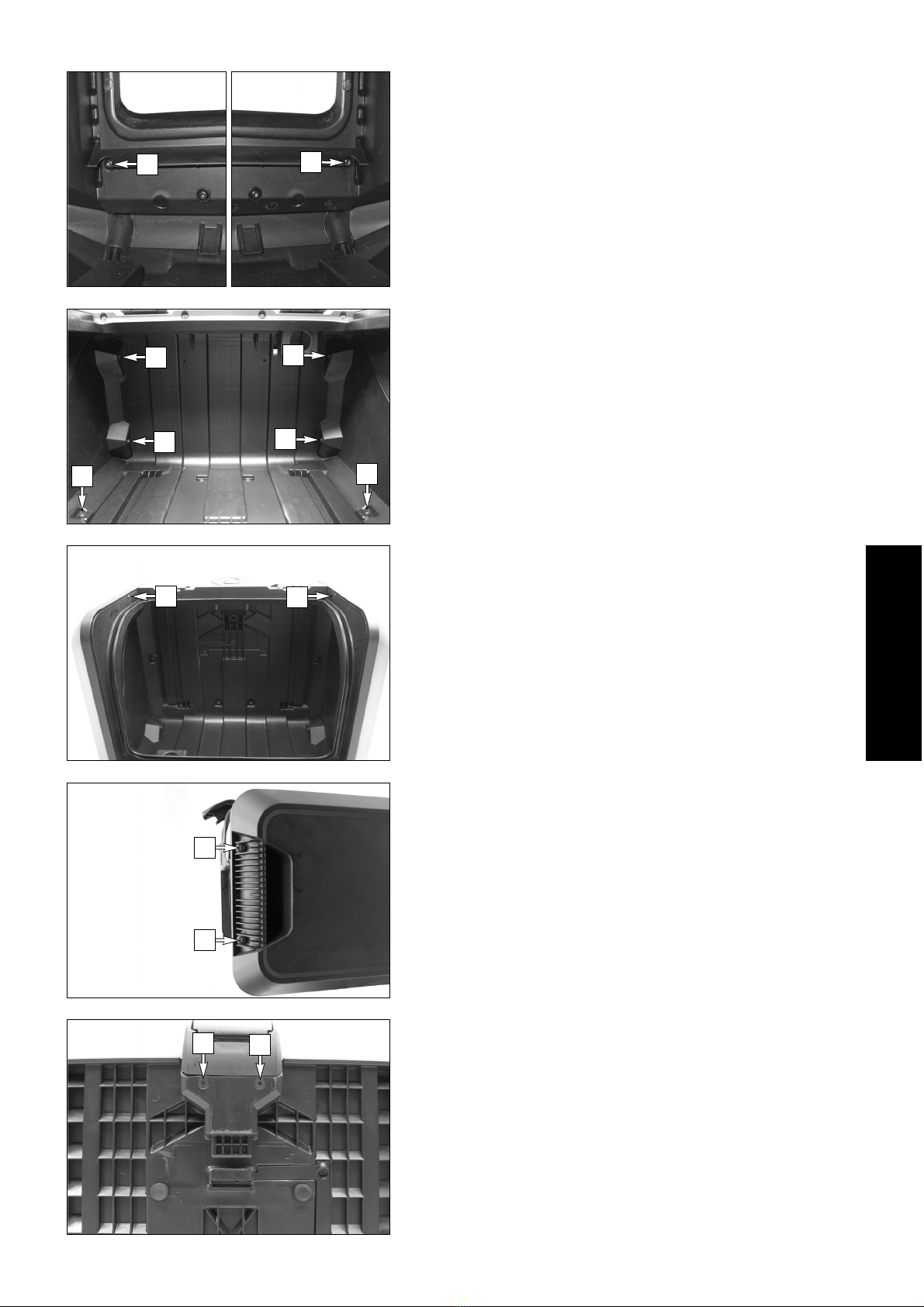

- Retirer les vis (12).

FRANCAIS
17
14
15 15
16
16
17 17
14
14 14
13 13
14
14

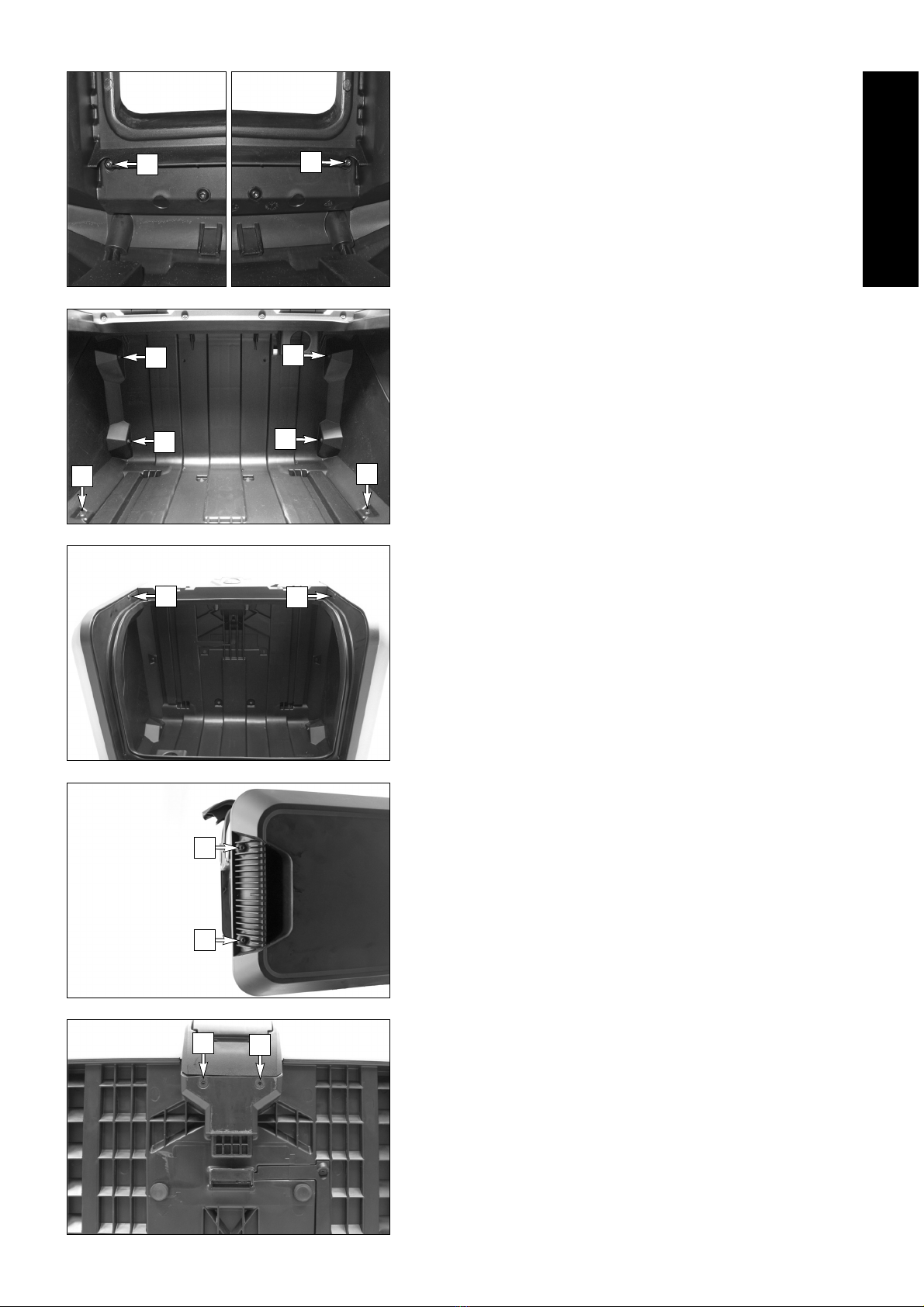

- Retirer les vis (14).
- Retirer les vis (15).
- Pivoter le Topcase dans la position illustrée.
- Déposer la membrane clipsée et retirer les vis (16).
- Desserrer les vis (17).
- Retirer les vis (13).

FRANCAIS
18
19
20
21
18

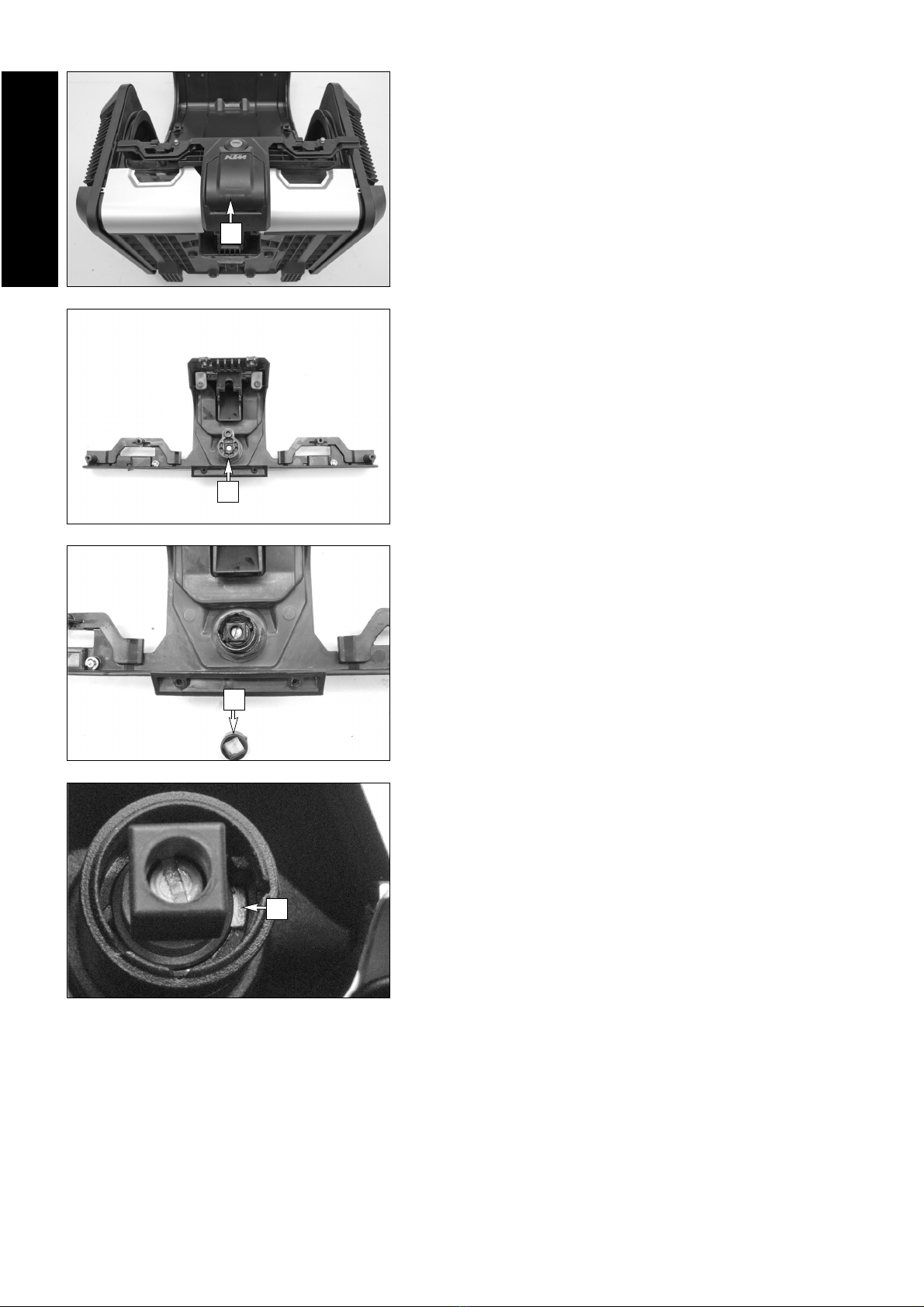

- Pousser l’ergot d’enclenchement (21) dans le cylindre de fermeture.
- Déposer le cylindre de fermeture.
REMAR UE :
Procéder à l’assemblage dans l’ordre inverse.
- Déposer l’élément (19).
- Déposer l’élément (20).
- Déposer l’unité de verrouillage (18).

ESPANOL
19
b
11
4x
b
b
b
b
2
Volumen de suministro:
1 Top Case (1)
1 placa de deslizamiento (2) 60312011000
4 tornillos de collarín (3) 0035080356
4 arandelas deslizantes (4) 60312012030
4 arandela de goma (5) 60312012050
4 casquillos deslizantes (20x12x1,5) (6) 60312012040
4 casquillos deslizantes (24x12x1,5) (7) 60312012020
4 casquillos distanciadores (8) 60312012010
4 cojinetes de goma (9) 60312012000
1 cilindro de cierre para maleta de plástico (10) 60312924050
Antes de utilizar la Top Case es obligatorio leer las
indicaciones siguientes.
CUANDO ESTÁ MONTADA LA TO CASE, SOBRE TODO SI ESTÁ CARGADA,
EL VEHÍCULO SE VUELVE MÁS SENSIBLE AL VIENTO LATERAL, LO QUE
UEDE AFECTAR A SU COM ORTAMIENTO DE MARCHA, Y TAMBIÉN SE
VEN AFECTADOS SU COM ORTAMIENTO EN CURVAS Y AL FRENAR.
TENGA MUCHO CUIDADO CUANDO SO LE VIENTO FUERTE. DEBIDO A
LOS CAMBIOS EN EL COM ORTAMIENTO DEL VEHÍCULO, BAJAR LEN-
TAMENTE A LA VELOCIDAD MÁXIMA RECOMENDADA DE 150 KM/H.
Repartir la carga equitativamente y asegurarla para que no se desplace.
Tener siempre en cuenta que la carga no debe sobrepasar los 5 kg bajo nin-
gún concepto.
Queda prohibido aplicar limpiadores a alta presión para limpiar la Top Case,
puesto que la alta presión podría dañar las juntas.
Montaje
- Colocar los 4 casquillos deslizantes (7) (volumen de suministro), los 4 cas-
quillos distanciadores (8) (volumen de suministro) y los 4 cojinetes de goma
(9) (volumen de suministro) como se muestra en la imagen (b) sobre la
placa de soporte (11) (original).
- Atornillar la placa de deslizamiento (2) (volumen de suministro) con el tor-
nillo de collarín (3) (volumen de suministro) y las deslizantes (4) (5) (6)
(volumen de suministro).
- Colocar la placa de deslizamiento (2) (volumen de suministro).
1
4
3
56
7
3
4
2
5
6
7
2
810
8
9
9
2
c
c
c
c
c
4x

ESPANOL
20
910
11
- Colocar la Top Case sobre la placa de soporte.
- Posición de la llave: la maleta se puede quitar (9).
- Posición de la llave: maleta cerrada (10).
- Posición de la llave: la maleta se puede abrir (11).
- Encajar la Top Case.
12
12 12
12
Desmontaje de la cerradura
- Retirar los tornillos (12).
