INSTRUCTION MANUAL
組立／取扱説明書
ラジオコントロール12エンジンツーリングカーシリーズ
ピュアテンGP4WDシャシーキット
FW-05RRKYOSHOCUPエディション
安全のための注意事項 UNDER SAFETY PRECAUTIONS
This radio control model is not a toy.
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First-time builders should seek the advice of experienced modellers
before
beginning assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take care before operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
2005 KYOSHO CORPORATION／禁無断転載複製
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly!
RADIO CONTROLLED .12 ENGINE POWERED TOURING CAR SERIES
PureTen GP 4WD CHASSIS KIT
KYOSHO CUP EDITION
1:10 SCALE
31584-T01

1
２チャンネル２サーボ無線操縦機
（プロポ）
2ch radio control set with 2 servos.
●このキットには２チャンネル２サーボの
プロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●リバーススイッチを使用する場合は、プ
ロポに付属の説明書を参考に設定してく
ださい。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set.
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set.
■受信機用ニカドバッテリー
Ni-Cd Battery
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AA
AA
■サーボ
Servo
■受信機
Receiver
19〜20mm
38〜41mm
25〜29mm
36〜42.5mm
15〜17mm
キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
使用できるサーボ・受信機サイズ
Suitable servos & receiver
●This kit requires a 2 channel radio
con-trol set with 2 servos.
●Because there are stick-type and
wheel-type transmitters, use which ever
fits your convenience best.
●In case of using reverse switch, refer to
instruction manual included in the radio
set.
※No.711626V600mAhRXニカドバッテリー
を必ず使用してください。
■12クラスカー用
エンジン
Engine for .12
class cars
■マフラー
Muffler
■プラグ
Plug
■エアフィルター ■グラステープ
Air Filter Tape
4
塗料
Paint
●ボディの塗装には塗料が必要です。京商では、
モデル用塗料、スプレーを販売していますので
ご利用ください。
5
その他
Other equipment required.
■ボディ
Body
※200mm幅（KYOSHO製）の
ツーリングカーボディ
*KYOSHO Touring Car Body.
(200mm width)
●For painting the body, use Kyosho paints
for models!
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76301〜76712
No.2230
ポリカカラー
POLYCA COLOR
■ジョイントパイプ
Joining Pipe
No.39011 スーパーチューンドサイレンサーRセット（側方）
No. 39011 Super Tuned Silencer Set (Side)
No.VSW008 φ5.2マフラー&マニホールドセット（後方）
No. VSW008 ø5.2 Muffler & Manifold Set (Rear)
S
P
R
A
Y
C
O
L
O
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F

S
P
R
A
Y
C
O
L
O
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F

Only use No.71162 6V600mAh RX Ni-Cd Battery.
(Do not use other batteries.)
2
■ マフラーとマニホールド
Muffler and Manifold
2
エンジンおよびマフラー
Engine & Muffler
●このキットには12クラスエンジンが必要
です。
※SGシャフト（パイロットシャフト）仕
様で、スライドキャブ仕様のリコイル
スターターなしエンジンのみ搭載でき
ます。
●This kit requires a .12 class engine.
*Only SG Shaft (Pilot Shaft) with Slide
Carburettor engine without pull starter
is available.
Glow Engine
Fuel
3
燃料と始動用具
Required for engine starting:
No.96422
クイックフュールポンプ
Quick Fill Fuel Bottle
No.80312
ロッキングジグ／レンチ
Locking Jig & Wrench
No.36205
マルチスターターボックスプロ
Multi Starter Box Pro
No.71901
スポーツパワー2000 ニカドバッテリー
SPORTS POWER 2000 Ni-Cd Battery
■燃料
Glow Fuel ■燃料ポンプ Fuel Pump ■プラグヒーター Plug Heater
■プラグレンチ
Plug Wrench ■スターター Starter ■スターター用バッテリー Battery
No.73111
KYOSHO RACING
KANAI FUEL 20%
KYOSHO CORPORATION NO.71901
RECHARGEABLE Ni-Cd BATTERY
No.695145
スパークブースター
Spark Booster
No.695142
DC急速充電器
DC Quick Charger
x2

6
組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
下穴加工が不要で、直接
1mm〜15mmの正確な穴
あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm
holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
3
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■六角レンチ
Hex Wrench
■＋ドライバー（大、中、小）
Phillips Screwdriver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■プライヤー
Pliers
■10mmボックスドライバー
Box Wrench
■十字レンチ（小）
Cross Wrench (S)
■グリス
Grease
■ニッパー
Wire Cutters
Grease
■キリ
Awl
ネジロック剤
■ネジロック剤
Screw Cement
■ゴム系接着剤
Rubber Cement
ゴム系接着剤
KYOSHO スペシャルグルー
KYOSHO Special Glue
No.96154
瞬間接着剤
Instant Glue
KYOSHO Special Glue
ナイフエッジリーマー
KNIFE EDGE REAMER
No.695101
50 100
mm
No.80951B
フライホイールレンチ
Flywheel Wrench
No.80951B
プロポの準備 RADIO PREPARATION
単3乾電池をセットする。（送信機）
アンテナをのばす。（送信機）
充電した受信機用ニカドバッテリーを
つなぐ。
アンテナをのばす。（受信機）
トリムレバーを中央にセットする。
スイッチを入れる。（送信機）
スイッチを入れる。（受信機）
スティックを動かしてサーボが動くか
確認する。
スイッチを切る。（受信機）
スイッチを切る。（送信機）
アンテナを縮める。
1
2
3
5
6
7
8
9
10
11
4
Install batteries. (Transmitter)
Extend the antenna. (Transmitter)
Connect the charged Ni-Cd battery to
the receiver.
Extend the antenna. (Receiver)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off. (Transmitter)
Retract the antenna. (Transmitter)
1
2
3
4
5
6
7
8
9
10
11
POWER ON
POWER
ST.D/R
DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX KT-3
ST.TRIM TH.TRIM
●プロポを下の順番にしたがってセットします。
Set up the radio as explained below.
▲受信機
Receiver
▲スイッチ
Switch
4
3
7ON
OFF
9▲ニカドバッテリー
Ni-Cd Battery
1
2
11
送信機
Transmitter
▲
5
8
1
2
11
5
ON
OFF
10
6
8
ON
OFF
10
6

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意 BEFORE YOU BEGIN
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2

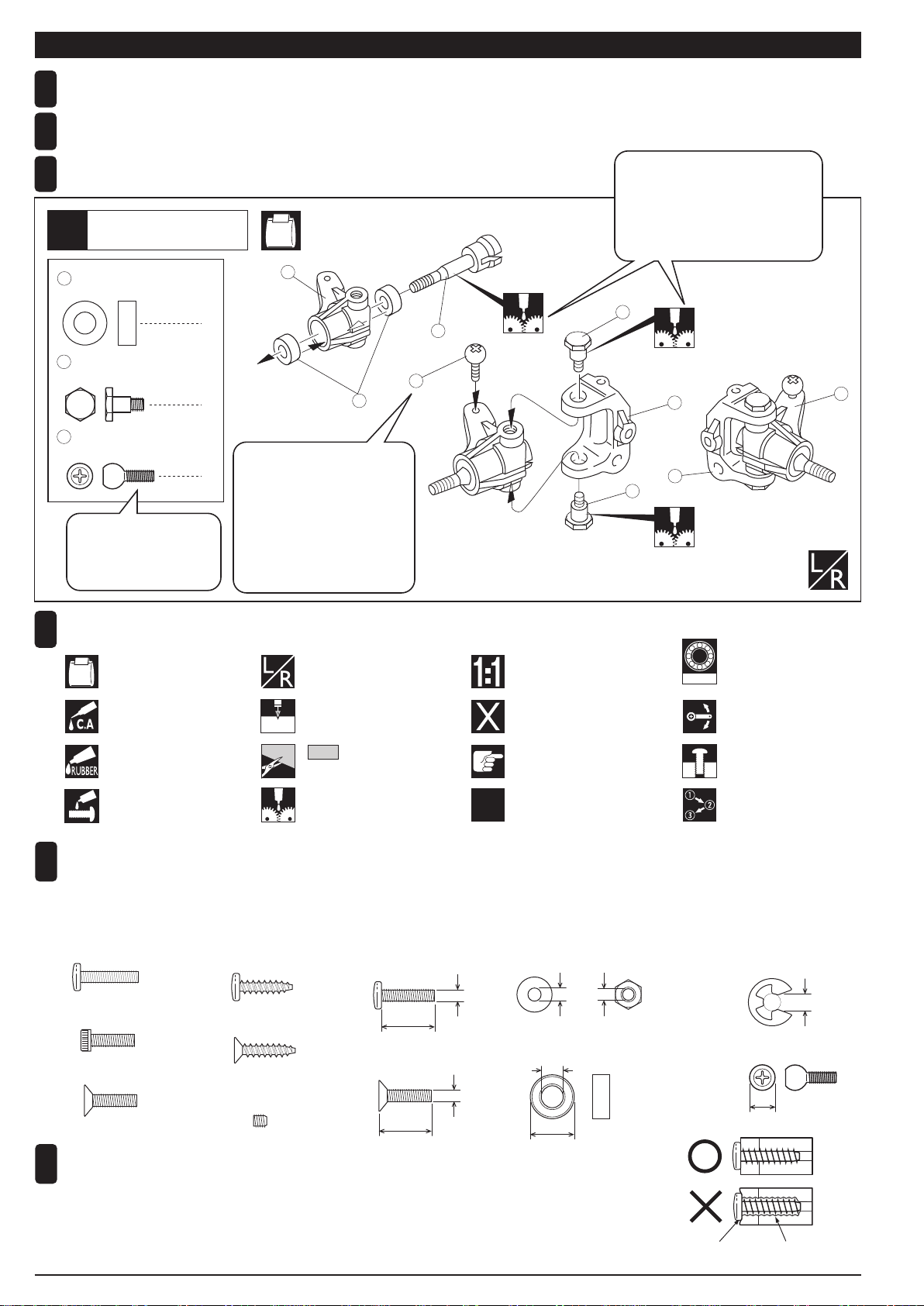

説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品のキーNo. 名前、
原寸図、使用数。
Key Number, Part Name,
True-to-scale Diagram,
Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除
いてキーNo.が付けられています。
スペアパーツを購入する時は
キーNo.を参照してください。
All parts except screws are identified
by key numbers. For purchasing
spare parts, find the key no. of the
part needed in the spare part list and
refer to the left column to look up the
corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker
(screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
6
4
5
1
7
5
8
2
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
BRG007F
オプションのベアリング
の品番。（例 : No.BRG007F）
Ball bearings are optional!
(with optional part no.)
番号の順に組立てる。
Assemble in the specified
order.
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が
ありますが、部品が確実に固定されるまでしめこんでください。 ただし、しめす
ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから
組立ててください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams
on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス
Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
4mm
E4 Ｅリング
E-ring
5.8mm ピロボール
Pillow Ball
5.8mm
4

R L
5
No.3
No.5
No.4
Shaded Parts are not used.
77
74
75
74
78 78
76 77 76
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (1)
18
14 15
49
51
48 47
52 50 50
18
61
308
309 309
306
311 311
307307
303
308
309
308
305 304
62
66
65
64
69 69
70
68
71
67
300 301
部分の部品は、使用しません。
ランナー付プラパーツ（1）

6
No.6
No.7
Shaded Parts are not used.
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (2)
121
121
120120
99
98
98
118
118
116
117
91
93
95
92
959494
126
124 130
128 118 127 131 131
129
129
123 123
110
110
105
104
109 106 108 107
302 302
部分の部品は、使用しません。
ランナー付プラパーツ（2）

No.2, No.9
7
Part bags used.

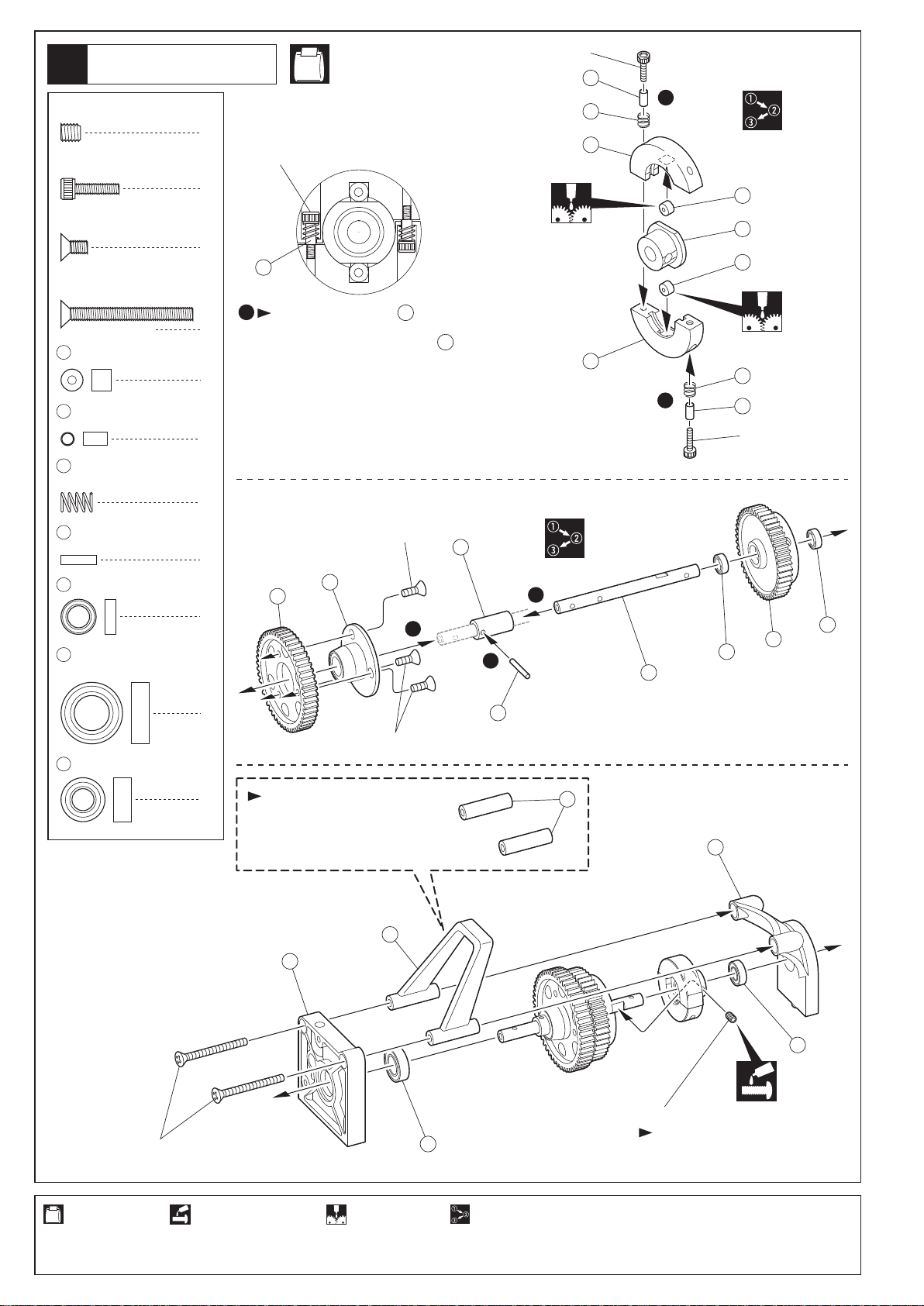

1Gear Differential
x1
Assemble as many times as specified.
x1
x1
For Front
For Rear
Pour Silicon Oil (Hard) for front
included in the bag No.2.
Pour half of Silicon Oil (Hard) and half of
Silicon Oil (Soft) for rear included in the bag No.9.
Silicone Oil (Hard)
Silicone Oil (Hard) Silicone Oil (Soft)
8
4
Differential Joint
11
O-ring P5
4
13 2 x 11mm
Pin
12
4
4 x 27mm
Shaft
4
10 5 x 12mm
Shim
8
9 4 x 10mm
Shim
8
1
11
10
13
6
6
6
7
12
9
9
96
9
2
3
11
10
13
7
5
8
2.6x12mm
2.6x12mm
2.6 x 12mm
TP F/H Screw
4
11
8
10
1
13
8
184
184
176
使用する袋詰。
デフギヤ
１セット組立てる（例）。
フロント用
リヤ用
フロント用は、袋詰No.2に付属の
シリコンオイル（硬）を入れます。 リヤ用は、袋詰No.9に付属のシリコンオイル（軟） と（硬）を少量ずつ半々に入れてください。
高粘度シリコンオイル
高粘度シリコンオイル 低粘度シリコンオイル
デフジョイント
Oリング P5
ピン
シャフト
シム
シム
TPサラビス

No.1, No.3, No.7
8
22 Speed Changer
2
21
2.6x10mm
Tighten 2.6mm Cap Screw to Collar till
the screw stops, and unscrew 1 rounds, then
please set up according to the track condition.
21
1
4 x 4mm
Set Screw
2.6 x 10mm
Cap Screw
2
249
2 Speed Spring
2
21 2.6 x 3 x 5.5mm
Collar
2
20 5mm
Roller
20
20
185
19
19
24 23
27
18
14
30
124
31
15
26
28
29 25
29
249
21
249
21
2.6x10mm
4x4mm
2.6x10mm
3x6mm
3x6mm
3x30mm Firmly tighten the set screw onto
the flat spot.
If you do not want to install a
Roll Bar, use these parts instead.
1
1
2
3
1
Part bags used. Apply threadlocker
(screw cement).
Apply grease. Assemble in the specified order.
3
3 x 6mm
F/H Screw
1
27 2 x 8mm
Pin
1
31 5 x 10mm
Ball Bearing
2
29 5 x 8mm
Ball Bearing
1
30 8 x 14mm
Ball Bearing
2
3 x 30mm
F/H Screw
2
2スピードミッション
2.6mmキャップビスを カラーにあたる
までしめた所から1回転ゆるめる。
21
セットビス
キャップビス
2速スプリング
カラー
ローラー
平らな面にセットビスを固定する。
ロールバーを使用しない場合。
使用する袋詰。 ネジロック剤を塗る。 グリスを塗る。 番号の順に組立てる。
サラビス
ピン
ベアリング
ベアリング
ベアリング
サラビス

No.3
No.1, No.3
No.1

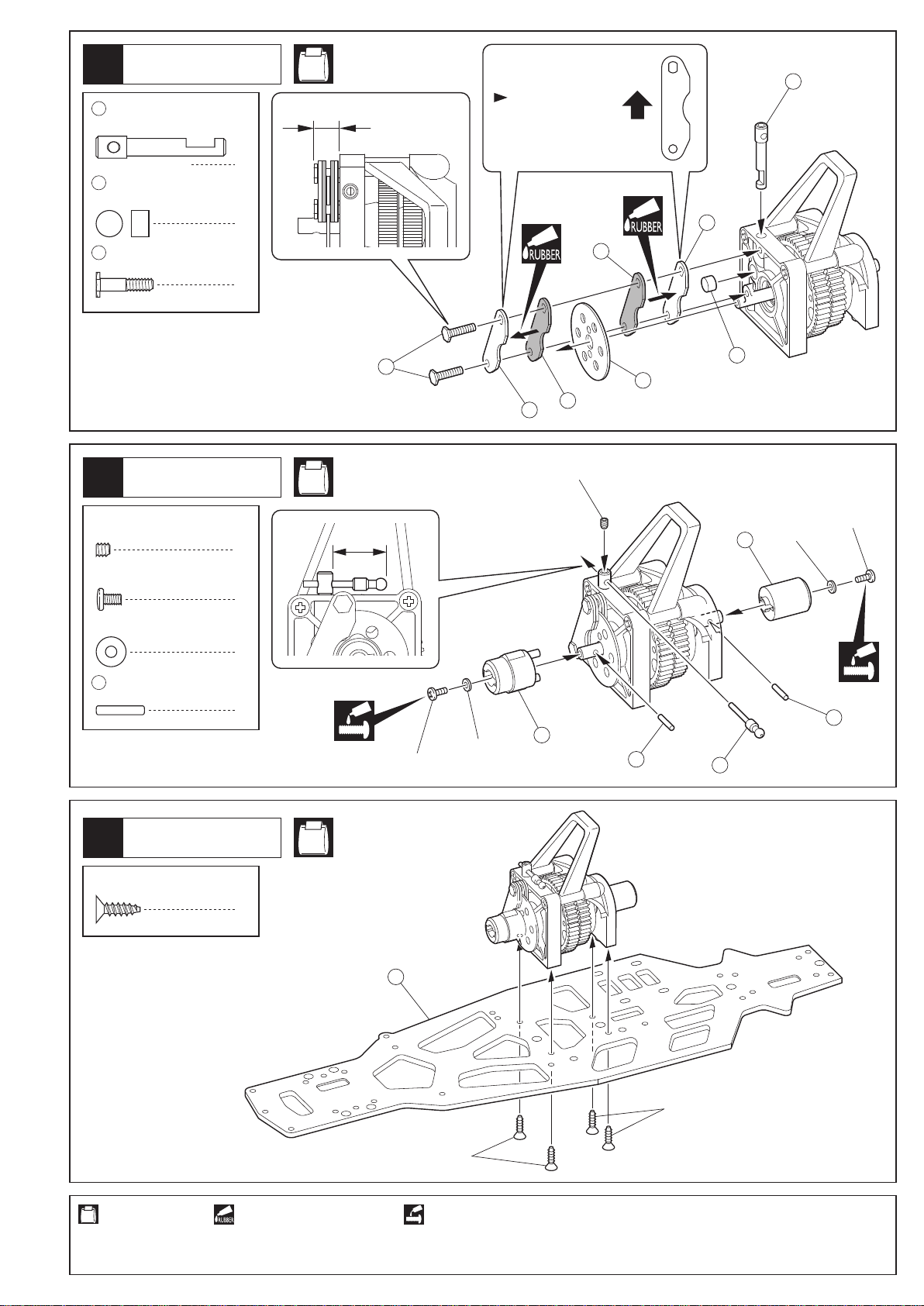

9
Part bags used. Apply rubber type glue.
Note the direction.
Top
1
Brake Piston
33
4Center Gearbox
5Center Gearbox
3Brake
38
2
12mm
Disk Plate Bolt
1
Brake Shaft
32
7.5mm
36
36
38 37
35
35
33
32
197
17
16
13 34
13
4
3 x 10mm
TP F/H Screw
3x10mm
3x10mm
2.6x4mm
2.6x4mm
3x3mm
18mm 2.6mm
2.6mm
2
13 2 x 11mm
Pin
1
3 x 3mm
Set Screw
2
2.6mm
Washer
Apply threadlocker (screw cement).
2
2.6 x 4mm
Screw
使用する袋詰。 ゴム系接着剤で接着する。
ブレーキピストン
センターギヤボックス
センターギヤボックス
ブレーキ
ディスクプレートボルト
ブレーキシャフト 向きに注意。
上
TPサラビス
セットビス
ピン
ワッシャー
ネジロック剤を塗る。
ビス

No.4
No.1, No.4, No.9

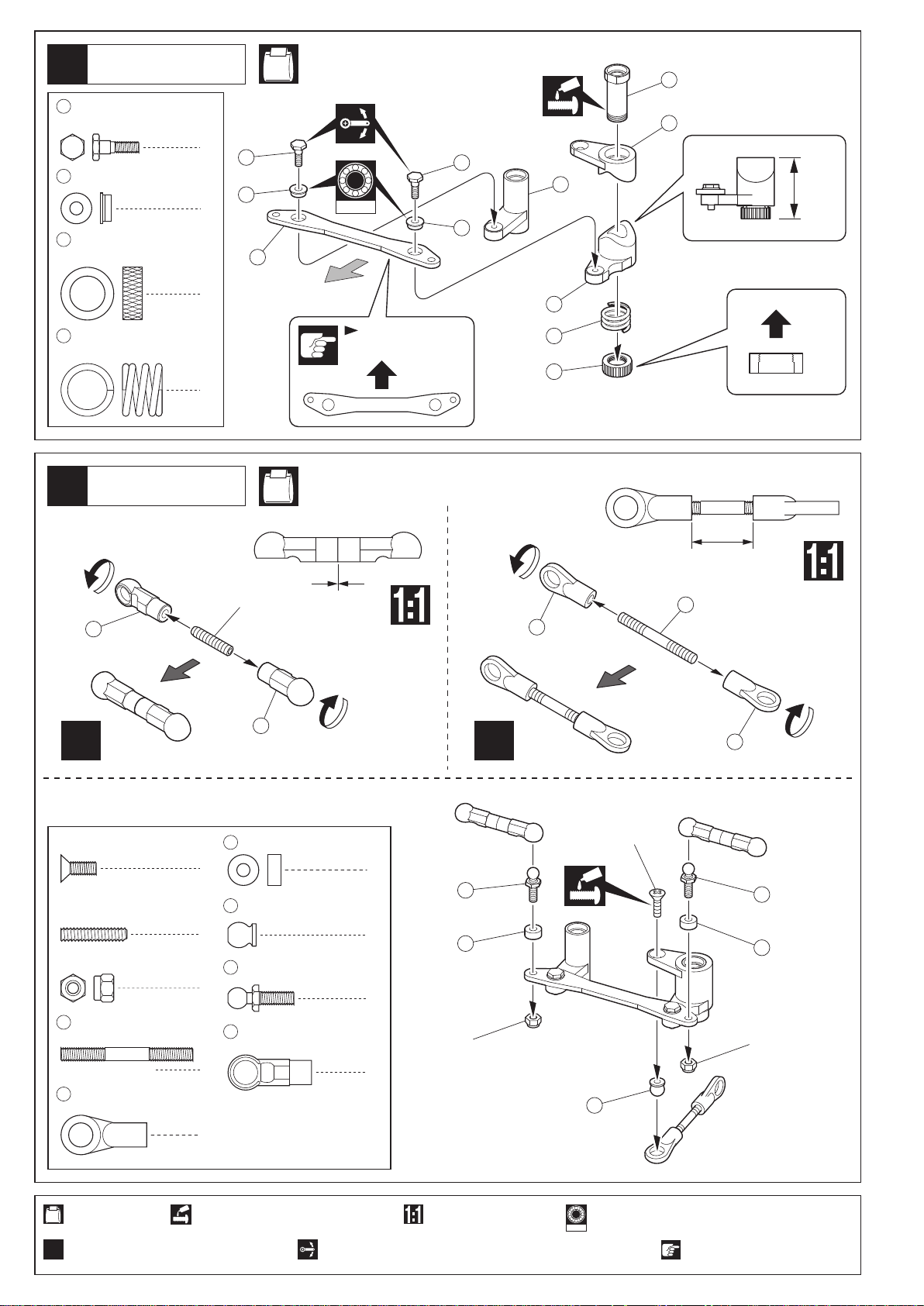

10
Part bags used.
6Steering
7Steering
41 3 x 6mm
Metal Bushing
2
2
40
Steering Pin
1
45
Servo Saver Spring
44
1
Servo Saver Nut
55 3 x 7 x 3mm
Collar
2
2
3mm
Nylon Nut
2
57 4.8mm
Ball Stud
1
56
5.8mm
Flange Ball
1
3 x 8mm
F/H Screw
2
3 x 15mm
Set Screw
2
54 5.8mm
Ball End
4
112 4.8mm
Ball End (Medium)
1
53 3 x 30mm
Rod
112
54
112
54
53
x2x1
3x15mm
14mm
0mm
Apply threadlocker (screw cement). True-to-scale diagram.
Ensure smooth, non-binding movement when assembling.
40
41
42
49
43
40
41
47
48
45
57
56
55
55
57
44
3x8mm
24mm
3mm 3mm
Top
Front
Front
x2
Assemble as many times as specified. Pay close attention here!
Note the direction.
BRG007F
Ball bearings are optional ! (with optional part no.)
BRG007F
使用する袋詰。
ステアリング
ステアリング
メタル
ステアリングピン
サーボセイバースプリング
サーボセイバーナット
カラー
ナイロンナット ボールスタッド
座付ボール
サラビス
セットビス
ボールエンド
ボールエンド（中）
ロッド
ネジロック剤を塗る。
可動するように組立てる。
原寸図。
上
前
前
２セット組立てる（例）。 注意して組立てる所。
向きに注意。
オプションのベアリングの品番。（例 : No.BRG007F）

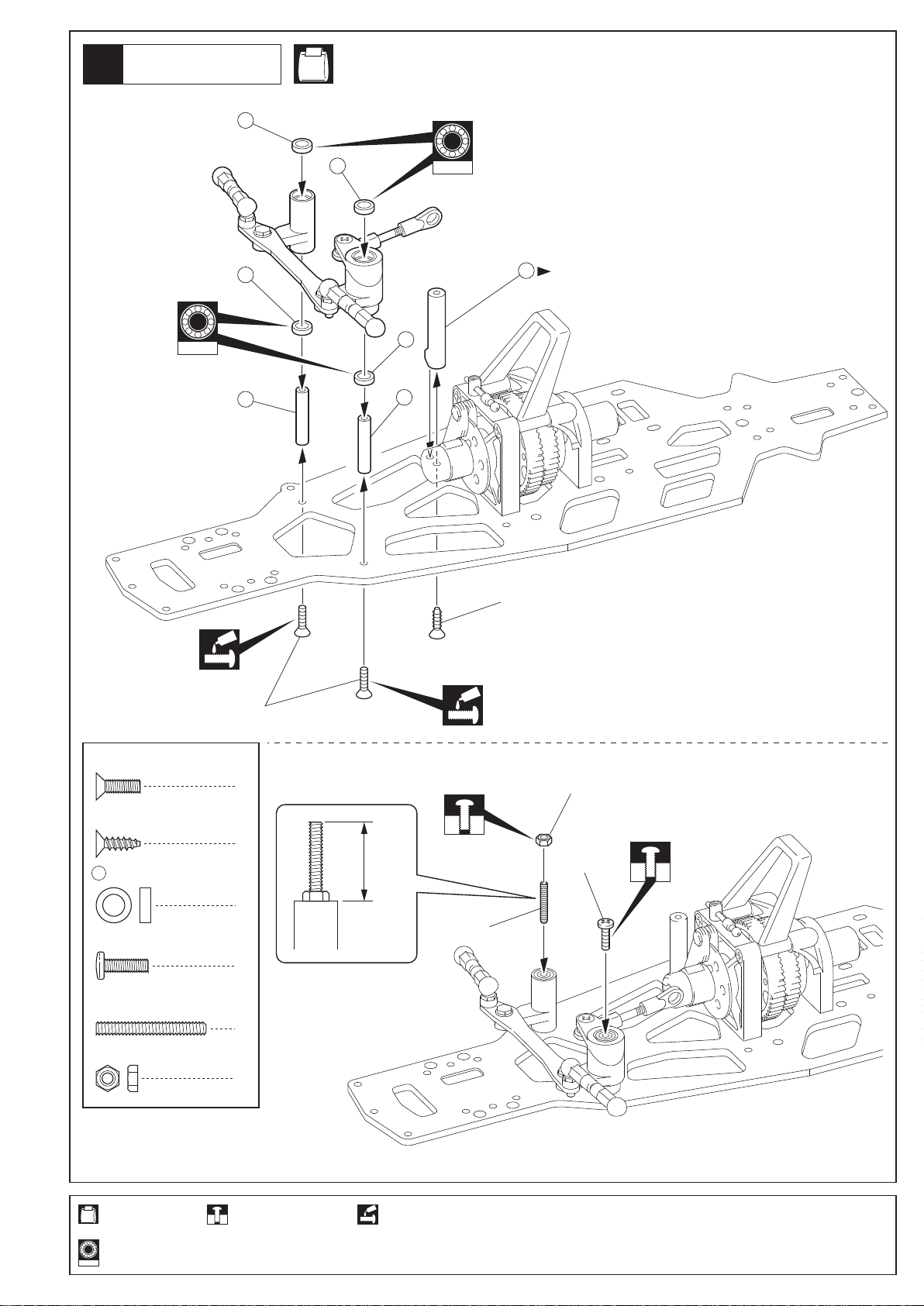

11
Part bags used.
No.1, No.4
8Steering
3mm
3x25mm
3x10mm
Temporarily tighten.
BRG002
BRG002
50
50
50
50
46 46
51
3x10mm(F/H)
3x10mm(TP F/H)
Note the direction.
1
3 x 25mm
Set Screw
1
3 x 10mm
Screw
3mm
Nut
1
4
50 5 x 8 x 2.5mm
Plastic Bushing
2
3 x 10mm
F/H Screw
1
3 x 10mm
TP F/H Screw
Apply threadlocker (screw cement).
Ball bearings are optional ! (with optional part no.)
BRG002
18mm
使用する袋詰。
ステアリング
仮止め。
向きに注意。
セットビス
ビス
ナット
TPサラビス
プラメタル
サラビス
ネジロック剤を塗る。
オプションのベアリングの品番。（例 : No.BRG002）

No.1, No.6

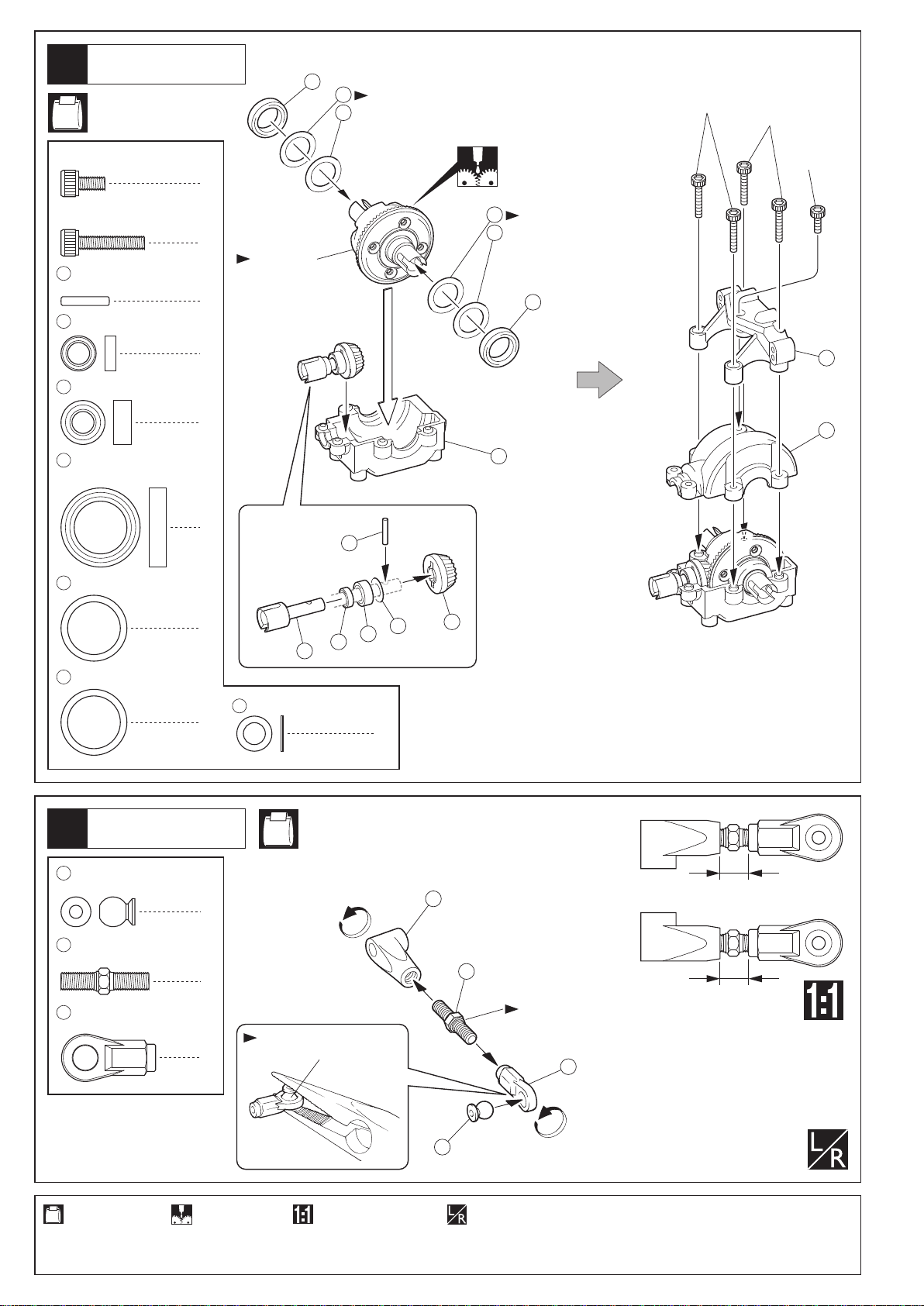

12
Part bags used.
93
92
3x6mm
3x15mm
3x15mm
9Rear Gearbox
1
13 2 x 11mm
Pin
1
29 5 x 8mm
Ball Bearing
1
31 5 x 10mm
Ball Bearing
2
59 12 x 18mm
Ball Bearing
1
60
4
192
Apply grease.
1
3 x 6mm
Cap Screw
4
3 x 15mm
Cap Screw
59
59
60
192
91
13
29
193
31
4
58
Adjust the backlash with the shims.
For Rear
192
60
Adjust the backlash
with the shims.
12 x 15 x 0.1mm
Shim
12 x 15 x 0.2mm
Shim
193 5 x 8 x 0.5mm
Shim
1
2
96
6.8mm
Flange Ball
2
97 4 x 20mm
Adjustable Rod
2
98 6.8mm
Ball End
No.5, No.6
10
Rear Upper Arm
96
97
98
307
Insert from wider side.
The side with the step
is a reverse screw.
Assemble left and right sides the same way.
True-to-scale diagram.
6.5mm
< >Left
6.5mm
< >Right
使用する袋詰。
リヤギヤボックス
グリスを塗る。
ピン
ベアリング
ベアリング
ベアリング
キャップビス
キャップビス
枚数を変えて、バックラッシュ
を調整する。
リヤ用デフ
枚数を変えて、
バックラッシュ
を調整する。
シム
シム
シム
座付ボール
アジャスタブルロッド
ボールエンド
リヤアッパーアーム
穴の広い方から入れる。
段のある方が逆ネジ。
左右同じように組立てる。
原寸図。
< >左側用
< >右側用

13
Part bags used.
No.1, No.5, No.6
Temporarily tighten.
Ensure smooth, non-binding movement when assembling.
Assemble left and right sides the same way.

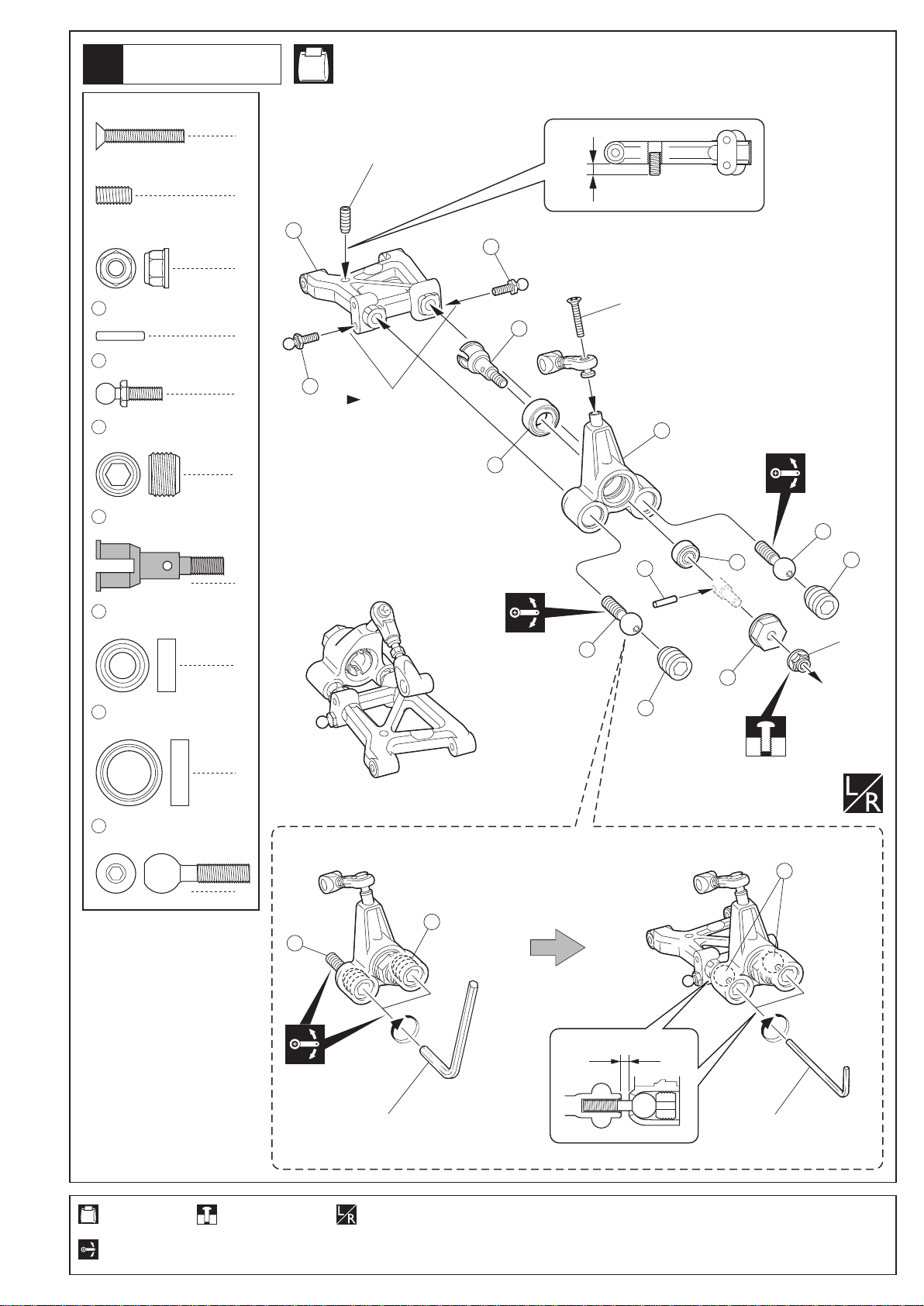

11
Rear Suspension
4
57 4.8mm
Ball Stud
2
13 2 x 11mm
Pin
2
80 6 x 12mm
Ball Bearing
2
81 10 x 15mm
Ball Bearing
4
82
9mm
Pillow Ball
4
69 9mm
Pillow Ball Nut
2
4mm
Flanged Nylon Nut
99
57
57
79
81
302
80
82
82
13
69
69
74
4x8mm
3x20mm
4mm
2
4 x 8mm
Set Screw
< >Right
< >Left
Hex Wrench (5mm) Hex Wrench (2.5mm)
Use the holes
on the bottom.
69
82
82
2.8mm
4mm
79
2
Wheel Shaft
2
3 x 20mm
F/H Screw
使用する袋詰。 仮止め。
可動するように組立てる。
左右同じように組立てる。
リヤサスペンション
ボールスタッド
ピン
ベアリング
ベアリング
ピロボール
ピロボールナット
フランジ付ナイロンナット
セットビス
< >
< >
六角レンチ（5mm） 六角レンチ（2.5mm）
右側用
左側用
下の穴を使用。
ホイールシャフト
サラビス

No.1, No.5, No.6
No.1, No.7
No.1, No.3
14
Part bags used.
12
Rear Suspension
14
Rear Suspension
Use the uppermost holes.
3 x 20mm
Cap Screw
2
3 x 10mm
F/H Screw
88
Swing Shaft
2
102 3 x 59mm
Shaft
88
94
94
102
308
308
102
104
3x10mm
3x10mm
3x20mm
3x10mm(TP)
3x10mm(TP)
3x10mm(TP F/H)
90
3x10mm
3x10mm 3x10mm
13
リヤダンパーステー
Rear Shock Stay
2
3 x 10mm
TP F/H Screw
8
3 x 10mm
TP F/H Screw
1
90
Center Shaft
Assemble left and right sides the same way.
Apply grease.
For Left
For Right
2
3 x 10mm
TP Screw
Marked “H”
Marked “H”
2
2
4
3 x 6 x 2.5mm
Collar
308
Ball bearings are optional ! (with optional part no.)
BRG007
BRG007
Ensure smooth, non-binding movement when assembling.
使用する袋詰。
リヤサスペンション
リヤサスペンション
上の穴を使用。
キャップビス
サラビス
スイングシャフト
シャフト
TPサラビス
TPサラビス
センターシャフト
左右同じように組立てる。
グリスを塗る。
左側用
右側用
TPビス
Hのマーク
Hのマーク
カラー
オプションのベアリングの品番。（例 : No.BRG007）可動するように組立てる。

No.1, No.5, No.6, No.9
15
Part bags used.
15
Rear Stabilizer
2
3 x 3mm
Set Screw
2
111
311
4.8mm
Ball End (Short)
2
54 5.8mm
Ball End
2
113 3 x 15mm
Adjustable Rod
2
114
5.8mm
Ball Stopper
2
3 x 8 x 2.5mm
Stabilizer Collar
115
311
311
3x8mm
3x3mm
54
113
x2
111
114
The side with
the step is a
reverse screw.
5mm
x2
Assemble as many times as specified.
Assemble left and right sides the same way.
True-to-scale diagram.
Ensure smooth, non-binding movement when assembling.
No.1, No.7
16
Rear Body Mounts
2
3 x 10mm
TP Screw
121
3x10mm
121
3x10mm
3mm
2
3 x 8mm
Screw
ビス
使用する袋詰。
リヤスタビライザー
セットビス
ボールエンド（短）
ボールエンド
アジャスタブルロッド
ボールストッパー
スタビカラー
段のある方
が逆ネジ。
２セット組立てる（例）。
可動するように組立てる。 左右同じように組立てる。
原寸図。
リヤボディマウント
TPビス

No.1, No.4, No.5, No.7
16
Part bags used.

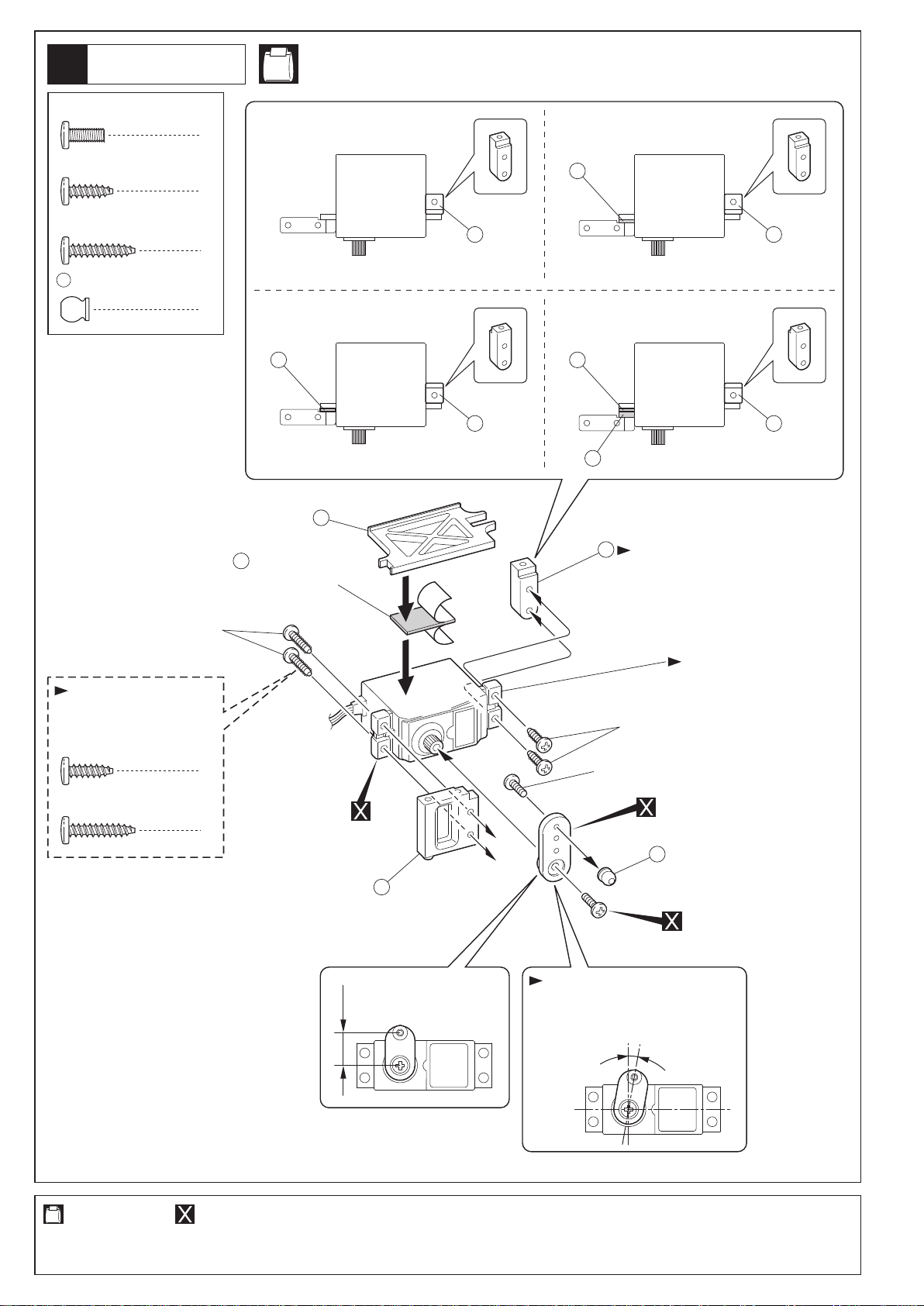

17
Steering Servo
4
3 x 10mm
TP Screw
Set up according the
servo you use.
Be sure to use the rubber
bushings included with
the servos.
4
3 x 15mm
TP Screw
TPビス
4
3 x 10mm
TP Screw
4
3 x 15mm
TP Screw
TPビス
1
3 x 8mm
Screw
1
56
5.8mm
Flange Ball
Neutral position must be at a
10 degree angle as shown in
the drawing.
approx. 18mm
Servo Horn
Steering Servo
105
106
122
107
56
3x8mm
3x10mm
3x10mm
3x15mm
3x15mm
Note the direction.
Double-sided Tape
< >
< > < >
< > FUTABA
< / S9451 >FUTABA
JR KO
SANWA
106 106
106 106
(1mm) 77
(1mm) 77
(1mm) 77
(2mm) 123
Must be purchased separately!
10∞
使用する袋詰。
ステアリングサーボ
TPビス
TPビス
使用するサーボに合わせる。
サーボ付属のゴムグロメット
を使用する。
ビス
座付ボール
約10°の所をニュートラル
位置に合わせる。
約18mm
サーボホーン
ステアリングサーボ
向きに注意。
両面テープ
別購入品。

No.1, No.5, No.7
No.1, No.7

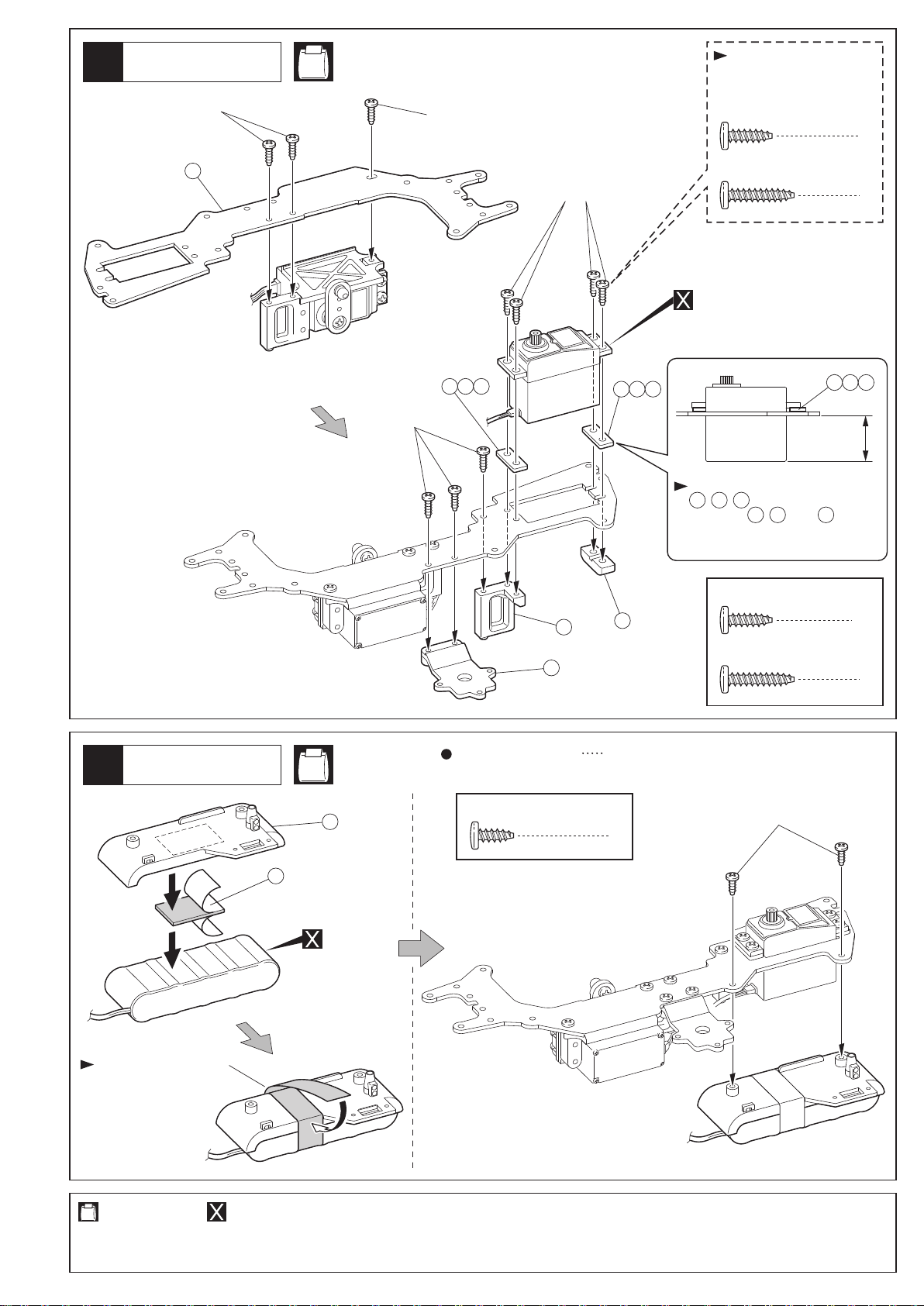

17
Part bags used.
Throttle Control Servo
4
3 x 10mm
TP Screw
Choose according the
servo you use.
4
3 x 15mm
TP Screw
10
3 x 10mm
TP Screw
4
3 x 15mm
TP Screw
18
Radio Plate
77 78 123
77 78 123
77 78 123
313
76
108
130
3x10mm 3x10mm
3x10mm
3x10mm
3x15mm
23~24mm
Use parts , and to
achieve the dimensions shown
in the drawing.
77 78 123
19
Battery
2
3 x 8mm
TP Screw
126
3x8mm
122
Double-sided Tape
Battery
No.71162 6V600mAh RX Ni-cd BatterySuitable Battery
Fix with Glass Tape, etc.
Must be purchased separately!
使用する袋詰。
スロットルサーボ
TPビス
TPビス
TPビス
TPビス
使用するサーボに合わせる。
メカプレート
上の寸法になるように、
, , を調整する。
77 78 123
バッテリー
TPビス
両面テープ
使用できるバッテリー No.71162 6V600mAh ニカドバッテリー
グラステープ等で巻く。
別購入品。
バッテリー

No.1, No.7
18
Part bags used.
21
Receiver
No.1, No.5
20
Radio Plate
Use straps to prevent the cords
from ever touching the ground.
Connect as per radio
instruction manual.
136
135
163
122
Double-sided Tape
Receiver
Switch
Switch
Thread antenna cord through.
Antenna
Must be purchased separately!
1
3 x 3mm
Set Screw
Tighten lightly for preven to fall off.
Pay close attention here!
3x3mm
135
3 x 6mm
Cap Screw
3mm
Nylon Nut
2
2
305
304
3x6mm
3mm
使用する袋詰。
受信機
メカプレート
コードが路面に接触しないように、
ストラップで固定する。
プロポの説明書を参考に、
コネクターを接続する。
163
両面テープ
受信機
スイッチ
スイッチ
アンテナコードを通す。
アンテナ
別購入品。
セットビス
注意して組立てる所。
が抜けない程度に軽くしめる。
135
キャップビス
ナイロンナット

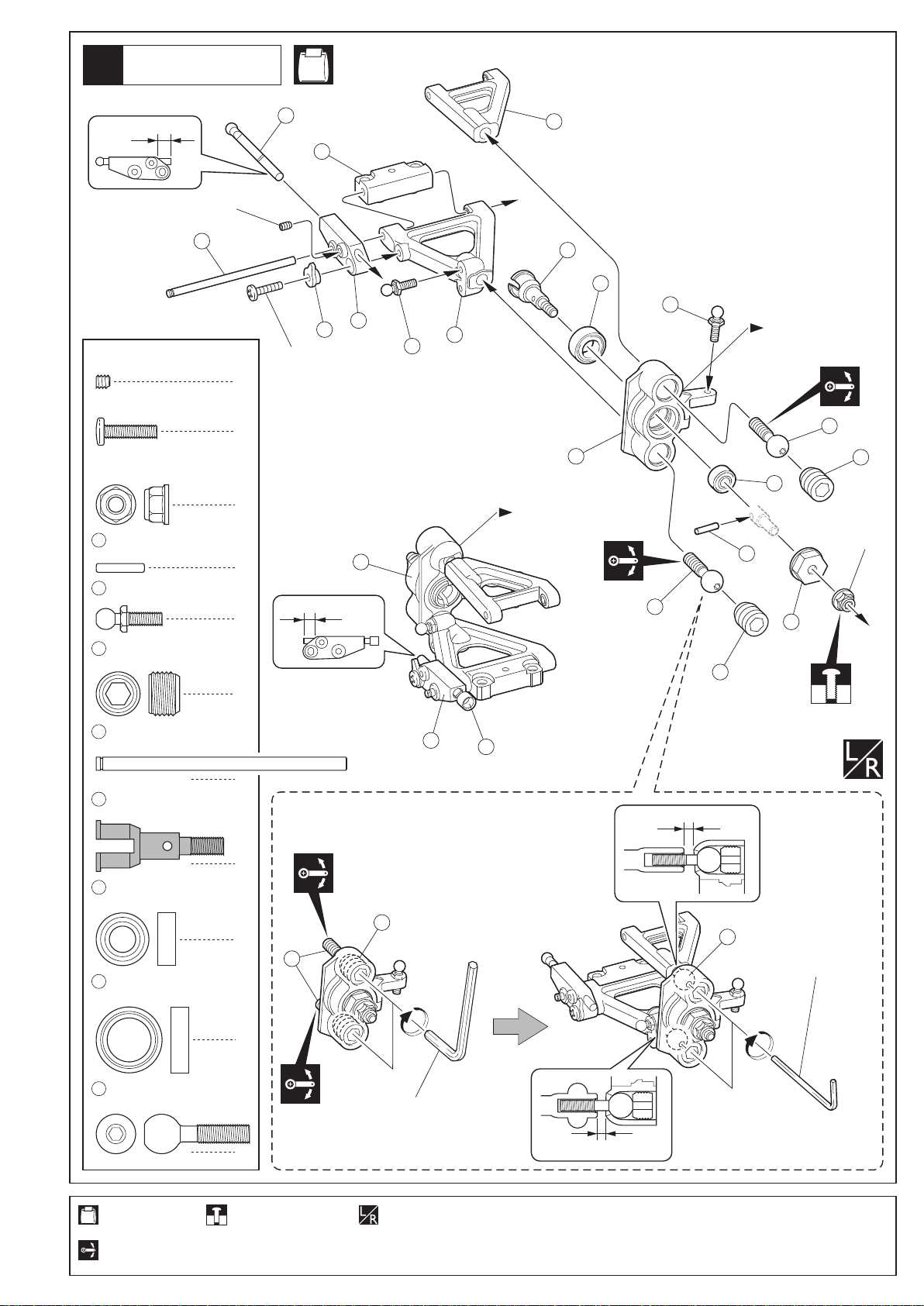

19
Part bags used.
No.1, No.5
22
Front Suspension
2
3 x 3mm
Set Screw
2
3 x 12mm
Screw
4
57 4.8mm
Ball Stud
2
13 2 x 11mm
Pin
79
2
Wheel Shaft
2
80 6 x 12mm
Ball Bearing
2
81 10 x 15mm
Ball Bearing
4
82
9mm
Pillow Ball
2
83 3 x 57mm
Shaft
4
69 9mm
Pillow Ball Nut
2
4mm
Flanged Nylon Nut
64
79
81
68
85
83
70 66
57
57
67
301
82
80
13
69
82
69
74
84
65
300
3x3mm
3x12mm
4mm
Temporarily tighten.
Ensure smooth, non-binding movement when assembling.
Assemble left and right sides the same way.
< >Right
< >Left
Hex Wrench (5mm)
Hex Wrench (2.5mm)
82
69
82
3.5mm
3mm
7mm
6.5mm
Marked “L”
Marked “R”
使用する袋詰。
フロントサスペンション
セットビス
ビス
ボールスタッド
ピン
ホイールシャフト
ベアリング
ベアリング
ピロボール
シャフト
ピロボールナット
フランジ付ナイロンナット
仮止め。
可動するように組立てる。
左右同じように組立てる。
< >
< >
六角レンチ（5mm）
六角レンチ（2.5mm）
右側用
左側用
Lのマーク
Rのマーク

20
Part bags used.
No.1
23
Front Suspension
No.1, No.5
24
Front Suspension
Temporarily tighten.
2
3 x 10mm
TP F/H Screw
2
E2.5
E-ring
86
3x10mm
E2.5
For Left
For Right
Assemble left and right sides the same way.
使用する袋詰。
フロントサスペンション
フロントサスペンション
仮止め。
TPサラビス
Eリング
左側用
右側用
左右同じように組立てる。
