Kyosho INFERNO MP7.5 Sports 3 readyset User manual

THE FINEST RADIO CONTROL MODELS
R
No. 31081
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
●本体の組立て ASSEMBLY
●セッティングガイド ADJUSTMENT
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●分解図 EXPLODED VIEW
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
2 〜3
3
4 〜5
6 〜7
8 〜25
25 〜26
27
28 〜30
31 〜34
目 次 INDEX
インファーノ MP‑7.5
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before commencing assembly, please read these instructions thoroughly.
1/ 8 SCALE RADIO CONTROLLED
.21 ENGINE POWERED 4WD RACING BUGGY
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。組立てに不慣れな方
は、模型を良く知っている人にアドバイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は幼児の手がとどかない所で必ずおこなっ
てください。
●動かして楽しむ場所は、万一の事故を考えて安全を確認してから、責任をもっ
てお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に保管してください。
SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modellers before
commencing assembly and if they do not fully understand any part of the
construction.
●Assemble this kit only in places out of children's reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
© 2000 KYOSHO／禁無断転載複製
INSTRUCTION MANUAL
組立／取扱説明書
INFERNO MP-7.5

1
２チャンネル２サーボ無線操縦機
（プロポ）
2ch radio control set with 2 servos.
●このキットには２チャンネル２サーボの
プロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●スロットルサーボは、リバースで使用し
ます。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set.
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set.
■受信機用ニカドバッテリー
Battery for Receiver
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■サーボ
Servo
■受信機
Receiver
18〜20mm
38〜41mm
31〜36mm
29〜32mm 43〜48mm

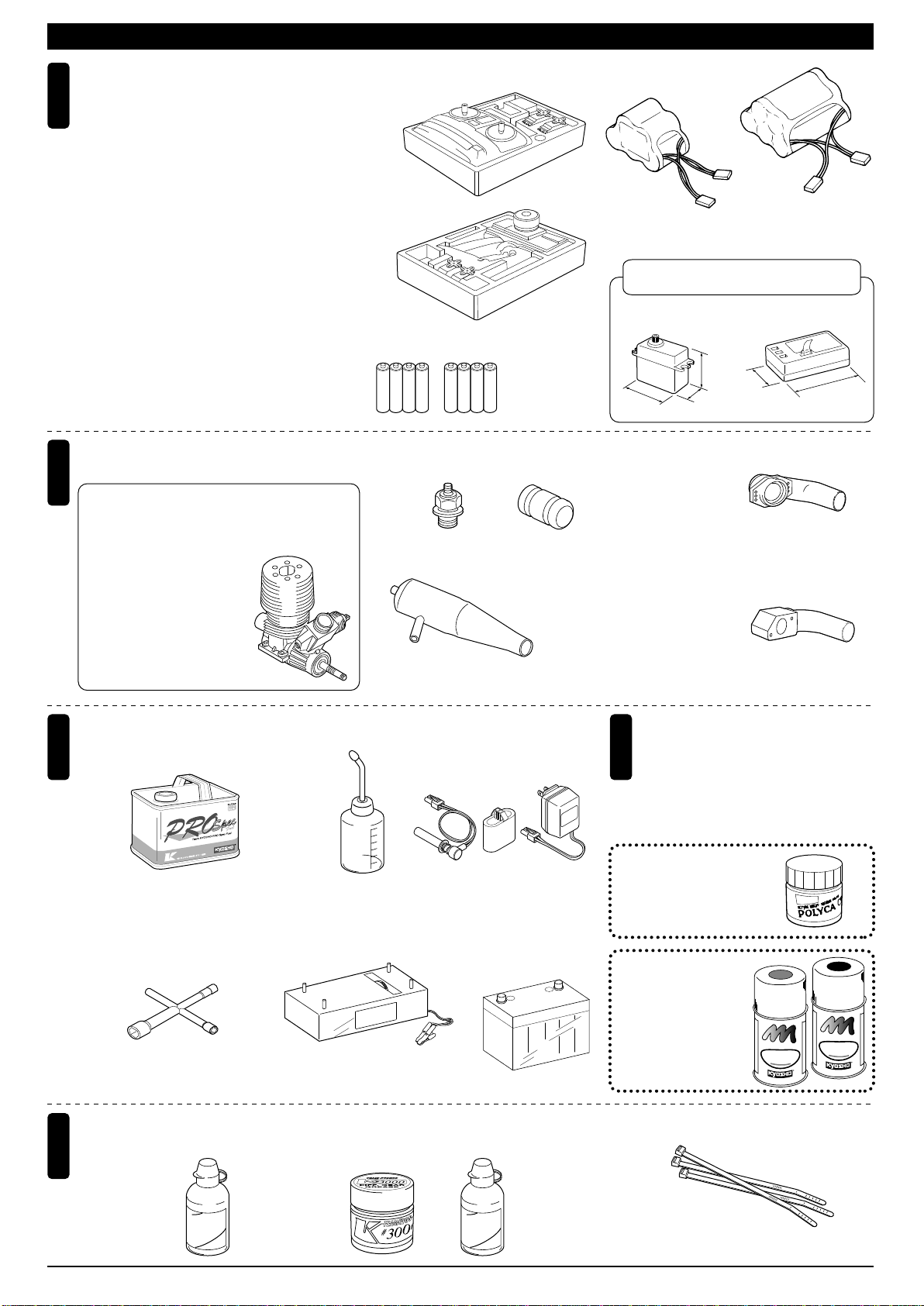

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
使用できるサーボ・受信機サイズ
Suitable servos & receiver
2

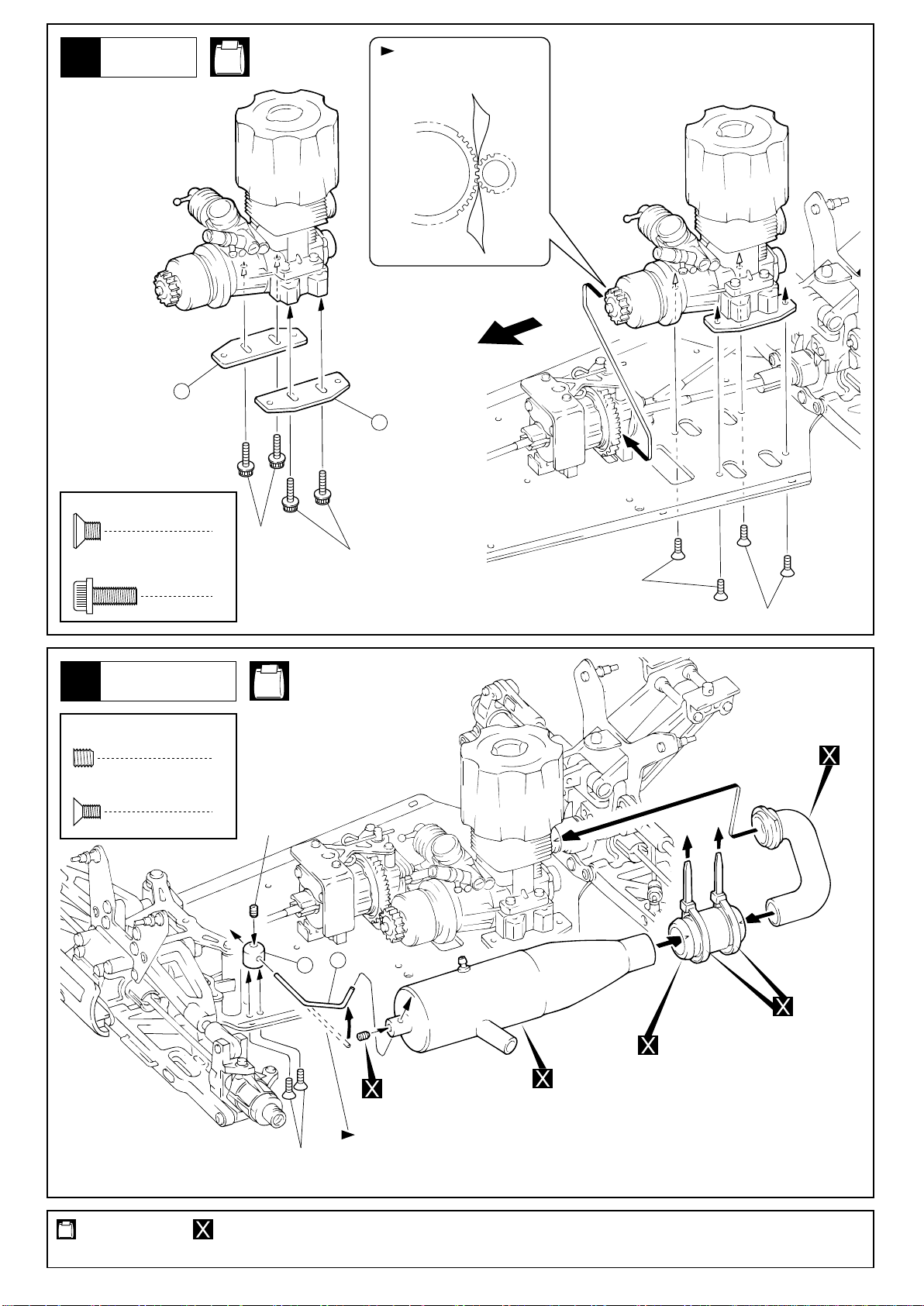

エンジンおよびマフラー
Engine & Muffler
●このキットには21クラスエンジンが必要です。
●This kit requires a .21 class engine.
●This kit requires a 2 channel radio con-
trol set with 2 servos.
●Because there are stick-type and wheel-
type transmitters, use which ever fits
your convenience best.
●Switch the reverse (transmitter) for the
throttle control.
●For more information on the radio con-trol
set, refer to its instruction manual.
3
燃料と始動用具
Required for engine starting:
No.71312
6V-600mAh
RXニカドバッテリー
RX Ni-Cd Battery
No.71641
6V-1000mAh
ニカドバッテリー
Ni-Cd Battery
■21クラスカー用エンジン
Engine for .21-class cars
パイロットシャフト、クラ
ンクシャフト一体型のエン
ジンに限ります。
Only using a type of .21
class engine, which is made
crank shaft and pilot shaft
as one part (SG shaft only).
※
■マフラー
Muffler
■マニホールド
Manifold
■プラグ
Plug
＋−
No.96422
クイックフュールポンプ
Quick Fill Fuel Bottle
No.IFW-37
SP サイレンサー (FEMCA)
SP Silencer (FEMCA)
No.39514
マニホールド（O.S.21RZ, ピコ, ノバロッシ）
Manifold (O.S.21RZ, Picco, Nova Rossi)
No.39516
マニホールド（O.S.21RG）
Manifold ( O.S.21RG)
No.96411
ワンタッチプラグヒートセット
One-touch Plug Heater Set
No.80312
ロッキングジグ／レンチ
Locking Jig & Wrench
No.1793
スターターボックス
Starter Box
■燃料
Glow Fuel
■燃料ポンプ
Fuel Pump
■プラグヒーター
Plug Heater
■プラグレンチ
Plug Wrench
■スターター
Starter
■スターター用バッテリー
Battery
4
塗料
Paint
●ボディの塗装には塗料が必要です。
京商では、 モデル用塗料、スプレー
を販売していますのでご利用ください。
5
その他
Other equipment required.
S
I
L
O C
N
E
O
I
L
I
S
I
L
O C
N
E
O
I
L
I
■ダンパーオイル
Shock Oil
■ストラップ（M）
Strap (M)
■デフオイル、またはデフグリス
Gear Differential oil or
Gear Differential Grease
●For painting the body, use Kyosho
paints for models!
No.1701KP / KY
蛍光ストラップ
Fluorescent Strap
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76501〜76711
No.2230
ポリカカラー
POLYCA COLOR
■ジョイントパイプ
Joining Pipe
No.92515
マフラージョイントパイプ
Muffler Joining Pipe
No.73802
RCモデルフュール
プロスペックフュール（バギー用）
RC Model Fuel
PRO Spec Fuel (Buggy)
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
2

6
組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
スペシャルテーパーリーマー
SPECIAL TAPER REAMER
No.80311
下穴加工が不要で、直接
1mm〜15mmの正確な穴
あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm
holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■10mmボックスドライバー
Box Wrench
プロポの準備 RADIO PREPARATION
■瞬間接着剤
Instant Glue
■十字レンチ
Cross Wrench
■グリス
Grease
■ニッパー
Wire Cutters
Grease
■キリ
Awl
●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
単3乾電池をセットする（送信機）
アンテナをのばす（送信機）
充電した受信機用ニカドバッテリーをつ
なぐ。
アンテナをのばす（受信機）
トリムレバーを中央にセットする。
スイッチを入れる（送信機）
スイッチを入れる（受信機）
スティックを動かしてサーボが動くか確
認する。
スイッチを切る（受信機）
スイッチを切る（送信機）
アンテナを縮める。
1
2
3
5
6
7
8
9
10
11
4
1
START
FINISH
2
3
4
5
67
8
Install batteries. (Transmitter)
Extend the antenna. (Transmitter)
Connect the charged Ni-Cd battery to
the receiver.
Extend the antenna. (Receiver)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off. (Transmitter)
Retract the antenna. (Transmitter)
1
2
3
4
5
6
7
8
9
10
11
ネジロック剤
■ネジロック剤
Screw Cement
■ゴム系接着剤
Rubber Cement
ゴム系接着剤
■六角レンチ（1.5mm, 2mm, 2.5mm, 3mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, 3mm)
3

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2

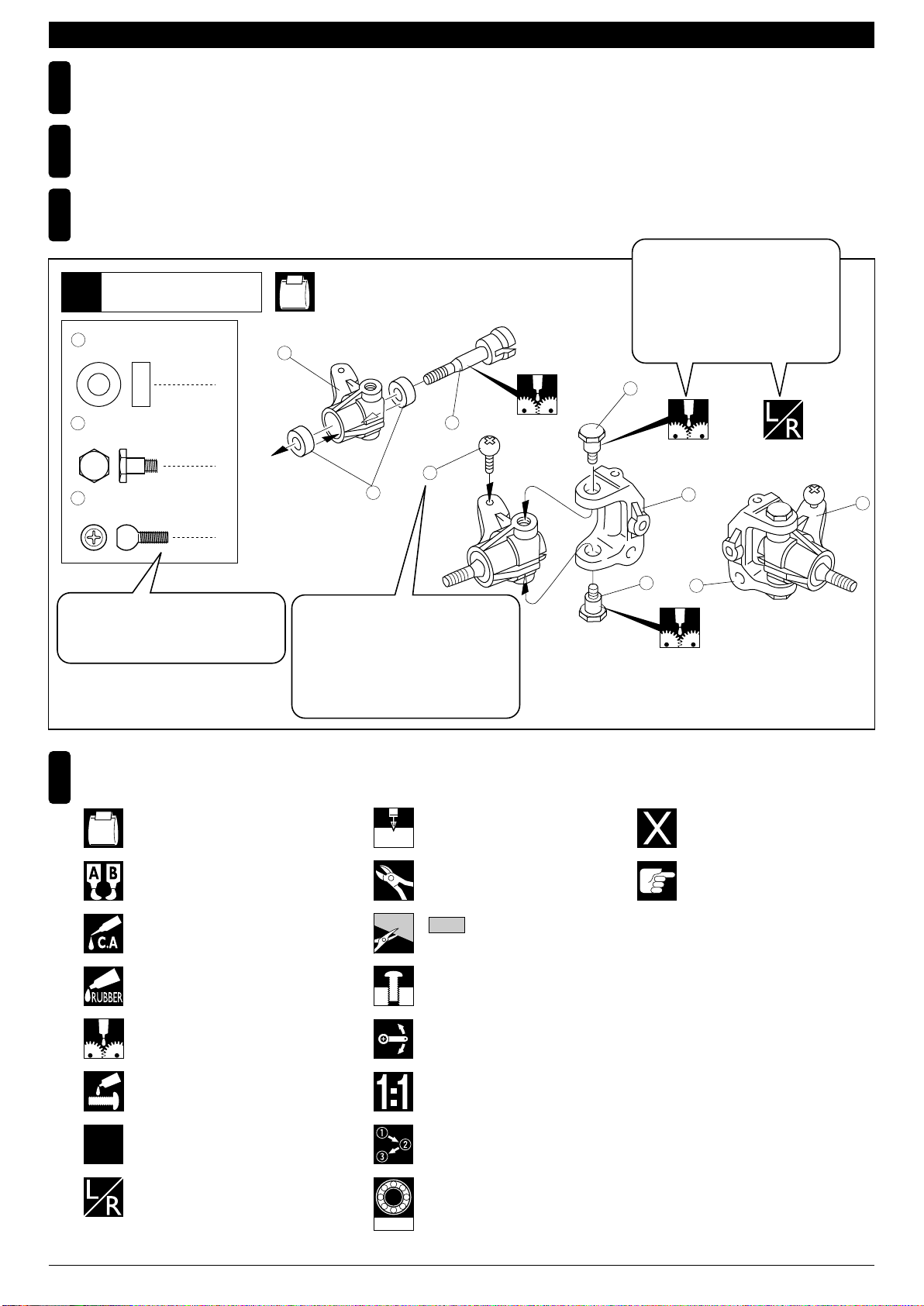

説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
余分をカットする。
Cut off excess.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.

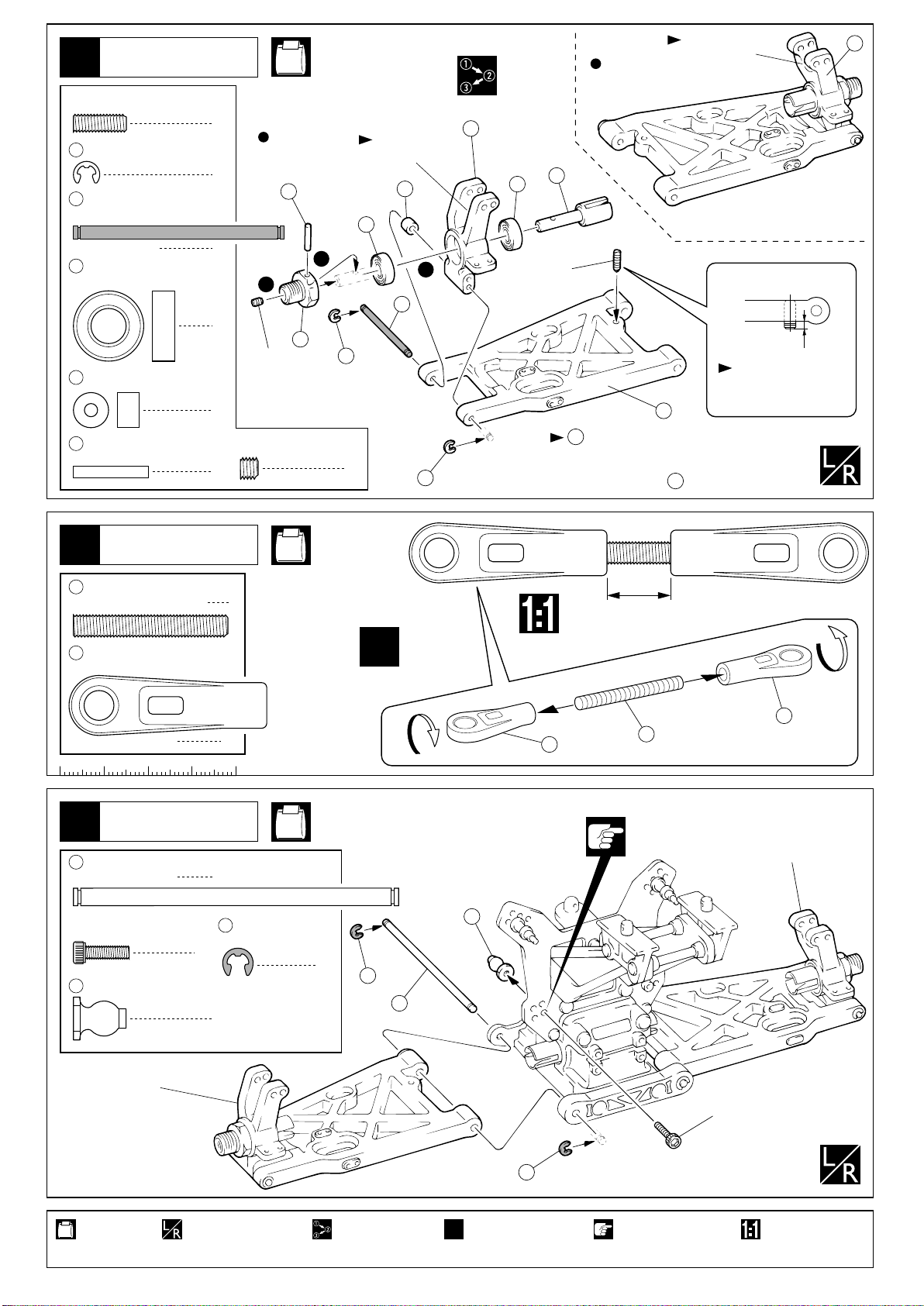

フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
1901
オプションのベアリングの品番。
例 : No.1901
Ball bearings are optional!
(with optional part no.)
をカットする。
Cut off shaded portion.
4

TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3 Ｅリング
E-ring
6.8mm ピロボール
Pillow Ball
6.8mm
5
組立て前の注意（２） BEFORE YOU BEGIN (2)
MEMO

No.1
No.4
No.5
6
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (1)
158 158
164164 166
166
166 166
163
166 166
17
49
49
70
74
41
41
72
191 21
192
62 189 190
61
29
29
25
24
31
31
30
28
37
16 36 34
35
36
Use the parts within the dotted lines as tunning options.
Shaded parts are not used.
Shaded parts are not used.
ランナー付 プラパーツ配置図 （1）
部の部品は、セッティング用に使用してくだい。
部の部品は使用しません。
部の部品は使用しません。

No.6
No.9
7
ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (2)
49
16
65
146
142
141
147 143
144 145
92
134
182122
123
133
126
149
149
125 129
127
133
101
128
182
91
64
49
17
Shaded parts are not used.
reguired, when using a stabilizer for front. 49
部の部品は使用しません。
ランナー付 プラパーツ配置図 （2）
はフロントにスタビライザーを取り付ける場合に必要です。 49

No.2
No.2
No.2, No.4,
No.5, No.10
8
Part bags used.
For front and rear
For center
Flat surface
4x4mm
3x10mm
3x12mm
Diff. Oil
1Gear Differential
2Gear Differential
3Rear Gearbox
Adjust the backlash
with the shims.
x2
Assemble as many times
as specified.
Assemble in the specified order. Apply grease. Must be purchased
separately!
8
3 x 10mm
TP F/H Screw
2
4 x 20mm
TP Screw 5
5
16
19 , 20
19 , 20 17
1
3
2
21
4x25mm
4x20mm
4
3 x 12mm
TP F/H Screw
18
2
x1
x2
For front and rear
For center
x1
x2
5
2
6
5
5
12
15
13
1
1
2
3
2
4
1
6
4
2
10
10
9
11
11
11
7(For center)
7(For center)
8
(For center)
8(For front and rear)
4
(For front and rear)
(For front and rear)
3
5 8 x 16mm
Ball Bearing
3
4 x 4mm
Set Screw
12
11 4 x 10mm
Shim
3
6 6mm
O-ring
3
4 2.6 x 14mm
Shaft (Black)
3
4 2.6 x 14mm
Shaft (Black)
3
5 8 x 16mm
Ball Bearing
3
6 6mm
O-ring
2
4 x 25mm
TP F/H Screw
19
20
13 x 16mm
Shim
2
5 8 x 16mm
Ball Bearing
使用する袋詰。
デフギヤ
デフギヤ
リヤギヤボックス
２セット組立てる（例）。番号の順に組立てる。 グリスを塗る。 別購入品。
TPサラビス
TPビス
TPサラビス
平らな面
(センター用)
(センター用)
(センター用)
(フロント／リヤ用)
(フロント／リヤ用)
(フロント／リヤ用)
フロント／リヤ用
センター用
フロント／リヤ用
センター用
デフオイル
枚数を変えて、バック
ラッシュを調整する。
ベアリング
セットビス
シム
Oリング
シャフト（黒）
シャフト（黒）
ベアリング
Oリング
TPサラビス
シム（厚 Thick）
シム（薄 Thin）
ベアリング

No.4, No.5,
No.10
No.4, No.5, No.10
No.5, No.10
9

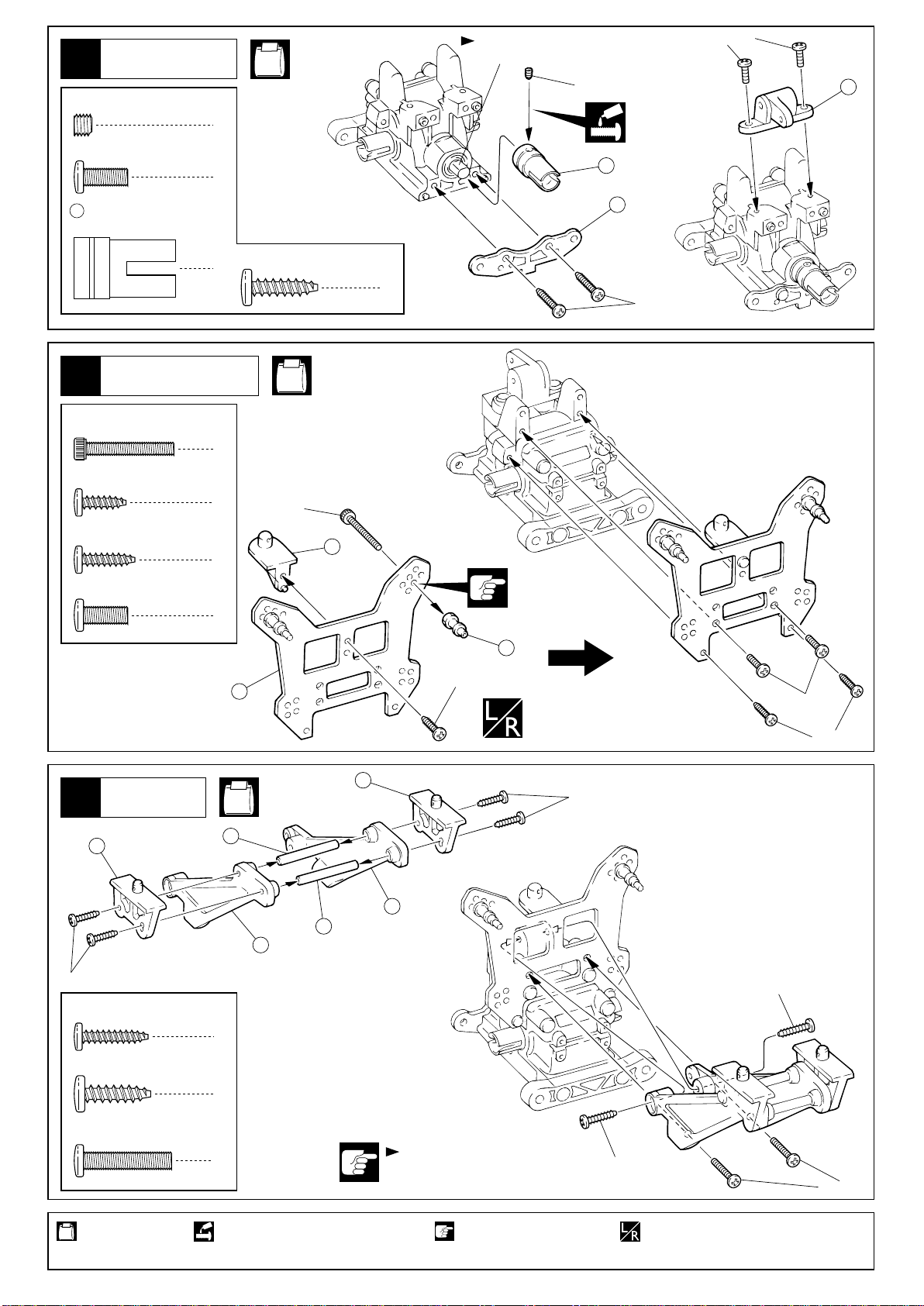

Part bags used. Apply threadlocker (screw cement). Pay close attention here!
4Rear Gearbox
5Rear Shock Stay
6Wing Stay
Tighten the set screw to the flat spot.
Note the types of screws !
24
23
22
25
26
27
28
29
31
31
30
29
5x4mm
4x10mm
4x15mm
3x20mm
3x10mm
3x15mm
3x15mm
4x20mm
4x15mm
4x15mm
3x12mm
4x10mm
2
4 x 15mm
TP Screw
2
4 x 20mm
Screw
Holes for
mounting.
1
5 x 4mm
Set Screw
2
4 x 10mm
Screw
23
1
Joint Cup (L)
2
4 x 15mm
TP Screw
2
3 x 20mm
Cap Screw
1
3 x 10mm
TP Screw
2
4 x 10mm
Screw
2
3 x 12mm
TP Screw
4
3 x 15mm
TP Screw
Assemble left and right
sides the same way.
使用する袋詰。 ネジロック剤を塗る。 注意して組立てる所。
リヤギヤボックス
リヤダンパーステー
ウィングステー
TPビス
ビス
セットビス
ビス
ジョイントカップ（L）
TPビス
取付穴
平らな面にセットビスを固定する。
ビスの種類に注意。
キャップビス
TPビス
TPビス
ビス
TPビス
左右同じように組立てる。

No.4, No.5
No.5, No.10
No.4, No.10
10
Part bags used.
7Rear Suspension
8Rear Suspension
9Rear Suspension
x2
Assemble as many times
as specified.
Assemble in the
specified order.
Pay close attention here!
Assemble left and right
sides the same way.
For adjusting the
ground clearance.
Top
Bottom 1mm
“ R ” maked.
For left side.
For right side.
2
42 5 x 35mm
Set Screw
approx. 14.5mm
2
54 2.6 x 17mm
Shaft 2
5 x 4mm
Set Screw
2
3 x 8 x 5mm
Plastic Collar
36
35
40
5
34
36
5
21
3
54
33 39
38
39
37
43
44
44
45
4x12mm
3x10mm
5x4mm
Holes for mounting.
For left side.
For right side.
41 42
41
“ L ” maked.
x2
True-to-scale diagram.
2
4 x 12mm
Set Screw
4
44
E-ring (Black)
4
39 E-ring (Silver)
4
5 8 x 16mm
Ball Bearing
2
38 3 x 48mm
Shaft (Black)
4
41 7.8mm
Ball End
2
43 4 x 74mm
Shaft
2
3 x 10mm
Cap Screw
2
45
7.8mm
Flange Ball (Black)
Adjust the wheel base by using the other
spacer instead of .
36
使用する袋詰。
リヤサスペンション
リヤサスペンション
リヤサスペンション
２セット組立てる（例）。番号の順に組立てる。 注意して組立てる所。
左右同じように組立てる。
セットビス
シャフト セットビス
プラカラー
取付穴
左側用
右側用
“ R ”のマーク
“ L ”のマーク
車高調整用
上
下
約14.5mm
原寸図。
右側用
左側用
セットビス
Eリング（黒）
Eリング（銀）
ベアリング
シャフト（黒）
ボールエンド
シャフト
キャップビス
座付ボール（黒）
を他のスペーサーと交換することで、
ホイールベースの変更ができます。
36

No.4, No.10
No.4,
No.10
No.9, No.10
11
Part bags used.
10
Rear Suspension
11
Rear Suspension
12
Chassis
2
3 x 12mm
Screw
4
2.6 x 5mm
F/H Screw
2
3 x 4mm
Set Screw
Assemble in the
specified order.
Pay close attention here! Ensure smooth non-binding
movement while assembling.
Assemble left and right
sides the same way.
Holes for mounting.
46
47
48
49
49
50
1
3
2
4
1
2
3mm
3x4mm
3x4mm
3x3mm
3x3mm
3x12mm
2.6x5mm
2.6x5mm
55
4x20mm 4x20mm
51
53
52
51
3x10mm
3mm
Nylon Nut 2
46
2
26mm
Suspension Bolt
2
48
7.8mm
Ball
2
3 x 10mm
Set Screw
2
3 x 3mm
Set Screw
2
5.8mm
Ball
53
2
52
Stabilizer Ball
4
51 5.8mm
Ball End (S)
4 x 20mm
TP F/H Screw
4
使用する袋詰。
リヤサスペンション
リヤサスペンション
シャシー
ビス
サラビス
セットビス
番号の順に組立てる。注意して組立てる所。 可動するように組立てる。
左右同じように組立てる。
取付穴
ナイロンナット
サスボルト
ツバ付ボール
セットビス
セットビス
ボール
スタビボール
ボールエンド（S）
TPサラビス

No.4,
No.9,
No.10
No.5, No.6, No.10
12
Part bags used.
Tighten the set screw to
the flat spot.
13
Chassis
15
Front Gearbox
14
Front Gearbox
Apply threadlocker (screw cement).
Assemble in the specified order. Apply grease.
1
3 x 18mm
Cap Screw
1
76
6.8mm
Ball
No.6, No.10
5
5
16
18
19 , 20
19 , 20 17
60
1
2
3
2
4x20mm
4x20mm
62
181
61
4x15mm
4x20mm
5x4mm
76
57
58
56
3x18mm
3x10mm
1
56
Torque Rod Ball
2
58 6.8mm
Ball End (L)
4
4 x 20mm
TP Screw
2
5 8 x 16mm
Ball Bearing
19
20
13 x 16mm
Shim
1
5 x 4mm
Set Screw
4 x 15mm
TP F/H Screw2
4 x 20mm
TP F/H Screw
2
181
1
Joint Cup (S)
Adjust the backlash
with the shims.
1
3 x 10mm
F/H Screw
使用する袋詰。
シャシー
フロントギヤボックス
フロントギヤボックス
ネジロック剤を塗る。
番号の順に組立てる。 グリスを塗る。
キャップビス
ツバ付ボール
トルクロッドボール
ボールエンド（L）
TPビス
ベアリング
シム（厚 Thick）
シム（薄 Thin）
TPサラビス
セットビス
TPサラビス
ジョイントカップ（S）
枚数を変えて、バック
ラッシュを調整する。
平らな面にセットビスを
固定する。
サラビス

No.6, No.10
No.6, No.10
No.5, No.6, No.10
13
Part bags used.
16
Front Shock Stay
17
Front Suspension
18
Front Suspension
2
3 x 12mm
TP Screw
2
2.6 x 17mm
Shaft
Apply threadlocker
(screw cement).
Assemble in the
specified order. Assemble left and right
sides the same way.
27
63
3x20mm
4x10mm
4x10mm 3x12mm
3x12mm
64
68
69
69
33
5
5
66
54
67
65
4x10mm
4x10mm
5x4mm
71
43
39
39 44
44
70
4x12mm
1
2
3
1
2
3
1
2
3
For right side.
For right side.
For left side.
For left side.
4
4 x 10mm
Screw
2
3 x 20mm
Cap Screw
4
4 x 10mm
Cap Screw
4
5
54
8 x 16mm
Ball Bearing
2
5 x 4mm
Set Screw
69
Knuckle Collar
4
2
4 x 12mm
Set Screw
4
39
E-ring (Silver)
4
44
E-ring (Black)
2
43 4 x 74mm
Shaft
2
71 3 x 38mm
Shaft
ÒLÓ maked.
ÒRÓ maked.
For adjusting the ground clearance.
Top
Bottom 1mm
Holes for
mounting.
Pay close attention here!
使用する袋詰。
フロントダンパーステー
フロントサスペンション
フロントサスペンション
TPビス
シャフト
ネジロック剤を塗る。番号の順に組立てる。 左右同じように組立てる。
ビス
キャップビス
キャップビス
ベアリング
セットビス
ナックルカラー
セットビス
シャフト
シャフト
Eリング（銀）
Eリング（黒）
右側用
右側用
左側用
左側用
ÒLÓのマーク
ÒRÓのマーク
車高調整用
上
下
取付穴
注意して組立てる所。

No.5, No.6, No.10
No.6, No.10
No.8
14
Part bags used. Apply rubber type glue.Assemble in the
specified order.
Pay close attention here!
Assemble left and right
sides the same way.
19
Front Suspension
20
Chassis
21
Center Gearbox
2
76
6.8mm
Ball
2
73 5 x 20mm
Set Screw
4 x 20mm
TP F/H Screw
4
74
76
72
73
39
75
46
39
13mm 3mm
78
78
81
79
79
80
80
82
81
83
77
4x20mm
4x20mm
3x10mm
Center Differential
1
2
3
4
1
22
4
39 E-ring (Silver)
2
75 3 x 40mm
Shaft (Black)
46
2
26mm
Suspension Bolt
2
2
72 6.8mm
Ball End
3mm
Nylon Nut
1
3 x 10mm
TP Screw
81
4
12mm
Disk Plate Bolt
4
79
Brake Pad (Black)
4
78
Brake Caliper
approx. 6mm
approx. 7mm
使用する袋詰。 ゴム系接着剤で接着する。番号の順に組立てる。 注意して組立てる所。
左右同じように組立てる。
フロントサスペンション
シャシー
センターギヤボックス
ツバ付ボール
セットビス
TPサラビス
約6mm
センターデフ
Eリング（銀）
シャフト（黒）
ボールエンド
サスボルト
ナイロンナット
TPビス
ディスクプレートボルト
ブレーキパッド（黒）
ブレーキキャリパー
約7mm

No.8, No.9, No.10
No.8, No.9, No.10
No.7, No.10
15
Part bags used. Apply grease.Pay close attention here! Tentatively tighten.
24
Steering
23
Center Gearbox
22
Center Gearbox
4
3 x 6mm
F/H Screw
86
87
88
89
89
90
91
92
93
94
96
96
95
97
98
98
99
99
84
47
149
149
3x6mm
3x6mm 4x15mm
4x15mm
3x10mm 3x10mm
3x3mm
3x3mm
3mm
3mm
3x10mm
3x10mm
4x10mm
4x10mm
Use thick one.
Long
Short
(Long)
(Short)
4 x 15mm
TP F/H Screw
4
1
81 4mm
O-ring
2
3 x 3mm
Set Screw
4
3 x 10mm
TP Screw
2
4 x 10mm
Screw
2
3 x 10mm
Washer
2
3mm
Flanged Nut
2
99
Steering Pin
2
98
Steering Collar
2
96 6 x 10mm
Metal Bushing
91
88
87
Note the
direction.
使用する袋詰。 グリスを塗る。注意して組立てる所。 仮止め。
ステアリング
センターギヤボックス
センターギヤボックス
サラビス
TPサラビス
Oリング
セットビス
TPビス
ビス
ワッシャー
フランジ付ナット
ステアリングピン
ステアリングカラー
メタル
厚いものを使用。
長い
短い
(長い)
(短い)
向きに注意。
Bend the rods
if they contact
the plate.
7mm14mm
ロッドがプレ
ートにあたる
場合はペンチ
で曲げる。

No.7, No.9,
No.10
No.3, No.10
16
Part bags used.
Note the types
of screws !
Use taper collet for
assembling with com with kit.
25
Steering
26
Engine
1
5 x 8 x 0.2mm
Shim
Apply threadlocker
(screw cement).
Pay close attention
here!
Ensure smooth non-binding
movement while assembling.
Assemble left and right
sides the same way.
True-to-scale
diagram.
Must be purchased
separately!
approx. 24.5mm
58
59
102
100
101
103
3x15mm
3x15mm
3mm
3mm
4x10mm
4x10mm
104
105
106
107
108
109
110
111
111
112
3x10mm
5x8x0.2mm
Assemble the following parts
with pulling the crankshaft.
Engine
105
(Flanged)
3
4 x 10mm
Screw
2
4 x 10mm
F/H Screw
3 x 15mm
F/H Screw
2
3mm
Nut
2
3mm
Flanged Nut
4
59 6.8mm
Ball (silver)
4
58 6.8mm
Ball End (L)
2
102 4 x 40mm
Adjustable Rod
2
103
Tapered Collar
1
3 x 6mm
Cap Screw
4
3 x 10mm
Cap Screw
1
110 5 x 20mm
Shim
105
1
Tapered Coret
1
5 x 10mm
Washer
2
111 5 x 10mm
Ball Bearing
1
107
Pilot Nut
4
4x10mm
4x10mm
Long
Short
Note the direction.
100
Remove these screws
and retighten after
installing .
使用する袋詰。
ステアリング
エンジン
ネジロック剤を塗る。 注意して組立てる所。 可動するように組立てる。
左右同じように組立てる。 原寸図。 別購入品。
約24.5mm
クランクシャフトを引っ張り
出した状態で組み立てます。
エンジン
必ずキット付属の テーパー
コレットを使用する。
105
ビス
サラビス
サラビス
ナット
フランジ付ナット
(フランジ付)
ボール（銀）
ボールエンド（L）
アジャスタブルロッド
テーパーカラー
キャップビス
キャップビス
シム
テーパーコレット
シム
ワッシャー
ベアリング
パイロットナット
長い
短い
向きに注意。
ビスの種類に注意。
仮止めのビスを
外して使う
3x6mm
5x10mm
5x8x0.2mm
3mm A number and / or type of shim need to be adjusted depending on the type of engine.
※エンジンによってワッシャー及びシムの種類、枚数を調整する。
1
3mm
Washer
ワッシャー

No.3, No.10
No.9, No.10
17
Part bags used.
27
Engine Insert a sheet of paper
before installing.
Bend so it fits into the
muffler.
Manifold
Nylon Strap
Muffler Joining Pipe
Muffler
Muffler
28
Must be purchased separately!
1
4 x 4mm
Set Screw
2
3 x 6mm
F/H Screw
180
180
4x10mm
4x10mm
4x6mm
4x6mm
Front
3x6mm
4x4mm
184 185
4
4 x 6mm
F/H Screw
4
4 x 10mm
Flanged Cap Screw
使用する袋詰。
エンジン
マフラー
別購入品。
セットビス
サラビス
前
紙1枚分のすきまをあける。
マフラーに合わせて
曲げる。
マニホールド
ナイロン
ストラップ
マフラージョイント
パイプ
マフラー
サラビス
フランジ付キャップビス

No.9, No.10
No.9, No.10
No.10
18
Part bags used.
To protect the engine from dirt infiltration,
purchase Kyosho's No.1876 Fuel Filter.
Note the types
of screws !
29
Fuel Tank
30
Radio
31
Radio
2
3 x 8mm
Screw
1
2 x 30mm
Screw
2 x 20mm
Screw
1
7
2 x 8mm
TP Screw
Pay close attention here! Drill holes with the specified diameter.
2mm
Must be purchased separately!
2
130
Hook Pin
130
130
125
193
131
126
127
128
129
183
121
122
183
123
3x8mm
2x20mm
2x30mm
2x8mm 2x8mm
2x8mm
3x10mm
3x10mm
3x15mm
3x15mm
Antenna
Better to fill some sponge
between radio box and
receiver as well as battery.
Switch
Receiver
Battery
Switch
124
Cut the Silicone Tube
to 75mm Length.
2
3 x 15mm
TP Screw
2
3 x 10mm
TP F/H Screw
2mm
124
使用する袋詰。
燃料タンク
プロポ
プロポ
ビス
ビス
ビス
TPビス
注意して組立てる所。 2mmの穴をあける（例）。別購入品。
フックピン
TPビス
TPサラビス
エンジンをゴミやほこりから守るために、
別売のNo.1876燃料フィルターの使用を
おすすめします。
ビスの種類に
注意。
シリコンチューブ
75mmにカット
スイッチ
受信機
バッテリー
スイッチ
アンテナ
メカボックスのすき間には、
スポンジ等を入れると良い。

No.10
No.9, No.10
No.7, No.9, No.10

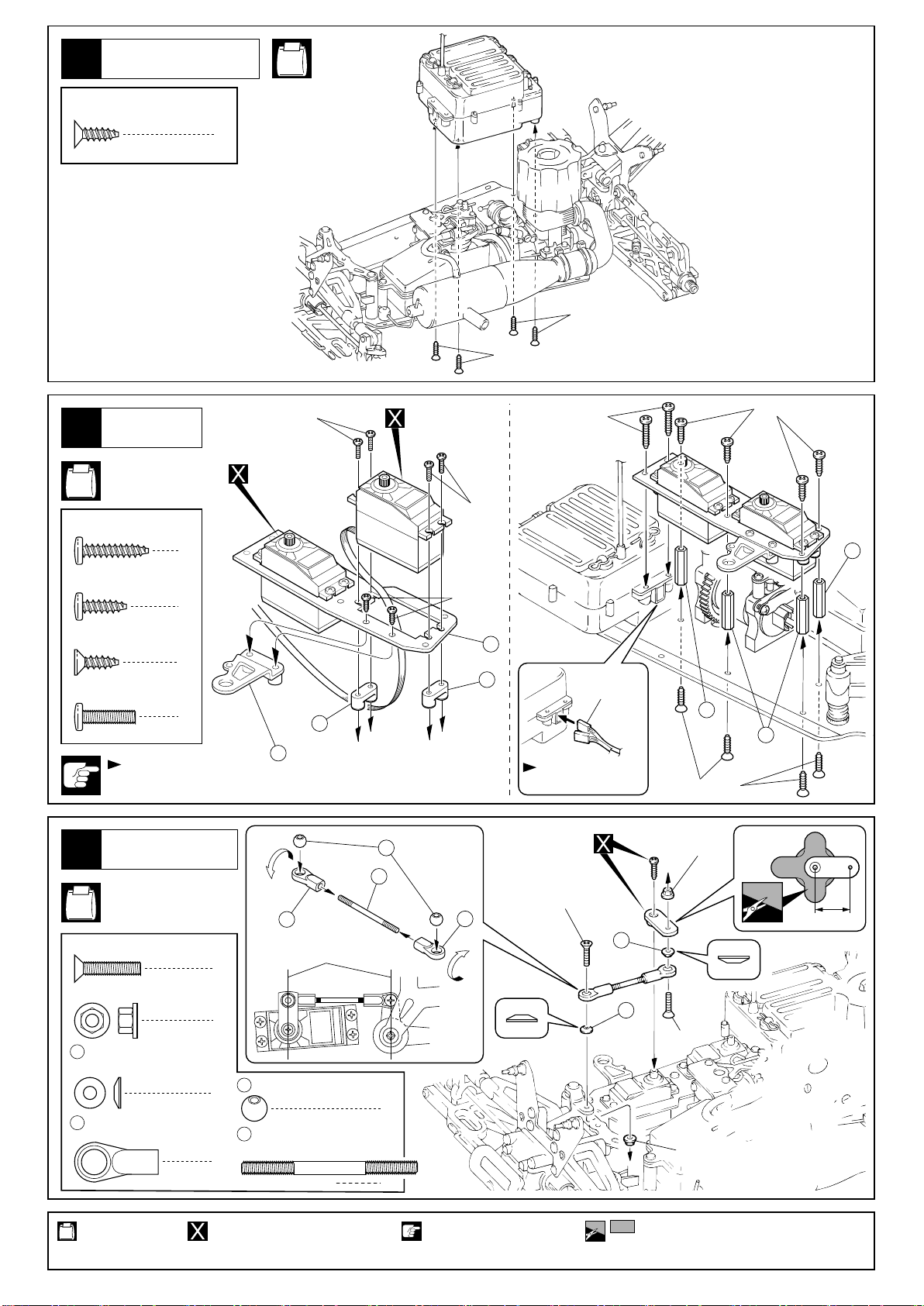

19
Part bags used.
32
Radio
33
Radio
34
Radio
3x10mm
3x10mm
4
3 x 10mm
TP F/H Screw
Throttle Servo
Steering Servo
(For transponder.)
2
3 x 15mm
TP Screw
6
3 x 10mm
TP Screw
4
3 x 10mm
TP F/H Screw
Note the types of screws !
Connect as per radio.
134
3x15mm 3x10mm
3x12mm
3x12mm
3x10mm
3x10mm
132
133
133 182
182
182
103
103
Pay close attention here! Cut off shaded portion.Must be purchased separately!
3 x 15mm
F/H Screw 2
2
3mm
Flanged Nut
2
135 5.8mm
Ball End (L)
1
136 3 x 40mm
Adjustable Rod
2
5.8mm
Ball
53
2
103
Tapered Collar
135 135
136
53
Parallel
3mm
3x15mm
3x15mm
20mm
8
3 x 12mm
Screw Cords
3mm
使用する袋詰。
プロポ
プロポ
プロポ
TPサラビス
TPビス
TPビス
TPサラビス
ビスの種類に注意。
コネクターを接続する。
スロットルサーボ
ステアリングサーボ
(トランスポンダー用)
注意して組立てる所。 をカットする。別購入品。
サラビス
フランジ付ナット
ボールエンド（L）
アジャスタブルロッド
ボール
テーパーカラー
平行
ビス
コード

No.7,
No.9,
No.10
20
Part bags used.
35
Radio
x2
36
Throttle Linkage Adjustment
With O.S. and NOVA Rossi engines :
With Picco engines :
Brake Adjusting Knobs
Upper linkage Ð rear brak
Lower linkage Ð front brake
< Brake >< Neutral > < High Throttle >
1mm
6
3 x 3mm
Set Screw
3
2 x 6mm
Cap Screw
1
2.6mm
Nylon Nut
1
138
Spring
4
139 2mm
Stopper
140
2
Adjuster Nob
1
2.6 x 16mm
Cap Screw
2
148
Linkage Spring
3
2x145mm
Adjuster Rod
137
Servo Horn
Throttle Rod
Brake Rod
139
146
146
148
148
143
137
140
139
142
141
137
138
139
147
142 141
147
3x3mm
3x3mm
Throttle Rod
Brake Rod
Note the directions of
and .
145
144
approx. 19mm
approx. 7mm
2.6x16mm
3x3mm
2x6mm
2x6mm 2.6mm
98mm
3x3mm
20mm
87mm
3x3mm
Parallel
146 146
146
1mm
x2
Assemble as many
times as specified.
Tentatively tighten.Ensure smooth non-binding
movement while assembling.
Cut off shaded portion.
Adjust with this screw
the carburetor so it
cannot close more
than 1mm.
147141
Must be purchased
separately!
使用する袋詰。
プロポ
スロットルリンケージ調整
セットビス
キャップビス
ナイロンナット
スプリング
ストッパー
アジャスターノブ
キャップビス
リンケージスプリング
アジャスターロッド
サーボホーン
スロットルロッド
ブレーキロッド
約19mm
約7mm
OS.ノバロッシエンジンの場合
ピコエンジンの場合
スロットルロッド
ブレーキロッド
平行
< ニュートラル > < ハイ > < ブレーキ >
ブレーキ調整つまみ
上側ーリヤ側
下側ーフロント側
1mm以下に閉じな
いようにスロー調
整ビスで調整する。
との向きに注意。 141 147
２セット組立てる（例）。 仮止め。可動するように組立てる。 をカットする。 別購入品。
