INSTRUCTION MANUAL
※組立てる前にこの説明書を良くお読みになり充分に理解してください。
組立／取扱説明書
安全のための注意事項 SAFETY PRECAUTIONS
This radio control model is not a toy.この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First‑time builders should seek advice from people having building
experience in order to assemble the model correctly and to produce
its performance to full extent.
●Assemble this kit only in places out of children's reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
レーザー ZX‑S
エボリューション
RADIO CONTROLLED ELECTRIC
POWERED 4WD RACING BUGGY
EVOLUTION
2〜3
4〜5
6〜15
17〜19
20〜21

2
■サーボ
Servo
■受信機
Receiver
18〜20mm
38〜41mm
31〜36mm
29〜32mm
43〜48mm
2
■筆
PAINT BRUSH
4塗料と筆
Paint and Brush

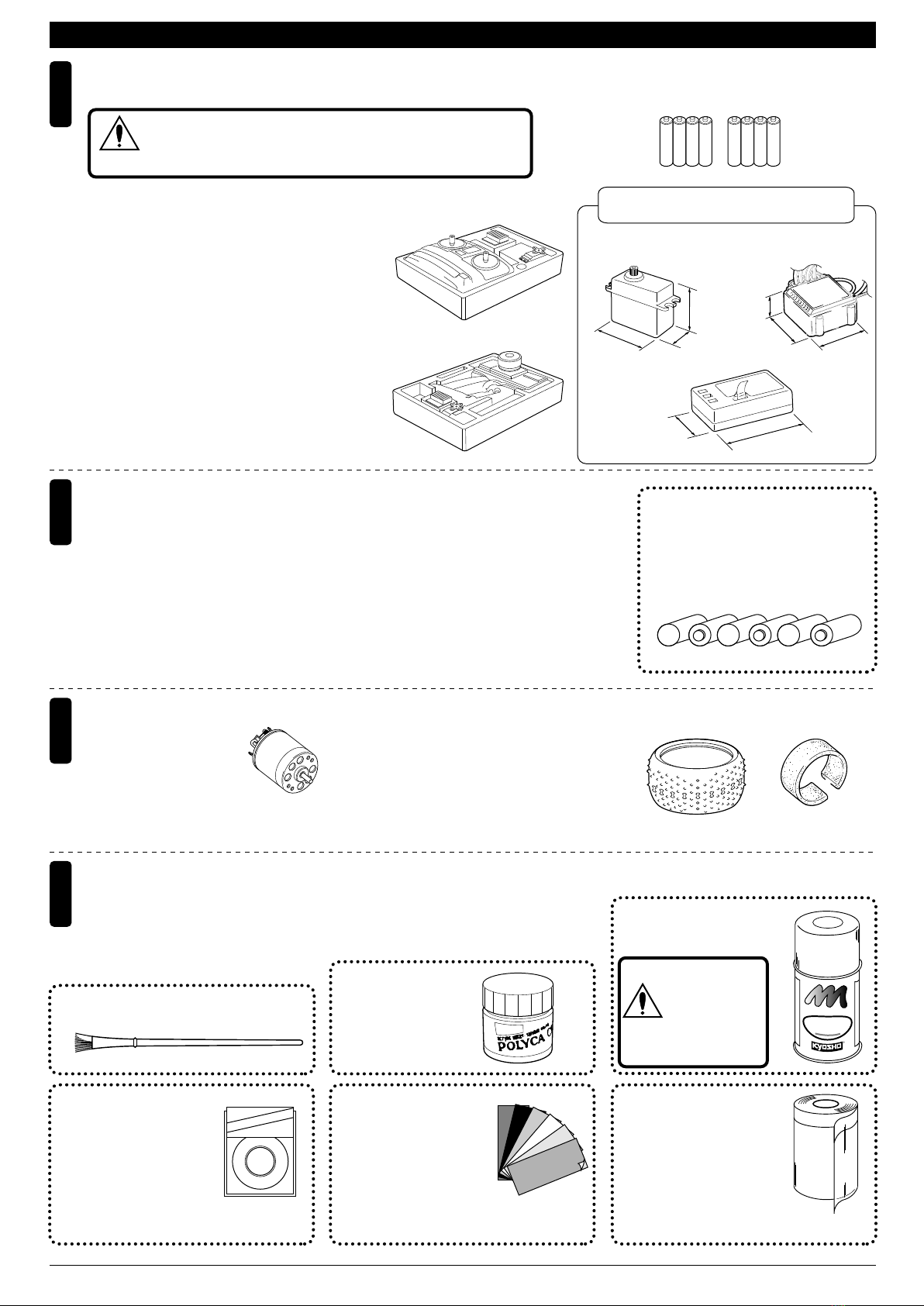

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
Micron Line Tape
KYOSHO
ミクロンラインテープ
MICRON LINE TAPE
マスキング、細部デザイ
ン用伸縮自在テープです。
No.1841
1842
1843
1859
1860
(1mm x 5m)
(1.5mm x 5m)
(2.5mm x 5m)
(0.4mm x 8m)
(0.7mm x 8m)
マスキングカバーシート
MASKING SHEET
マスキングテープとビニール
シートが一体になった広範囲
マスク用テープです。
No.1947
使用できるサーボ・受信機・アンプサイズ
Suitable servos, receiver & electric speed controller
3
ポリカカラー
POLYCA COLOR
No.2230
D‑フレックスカラーデカール
D FLEX COLOR DECAL
No.96701
伸縮自在の特殊素材で３次曲面
にもきれいに貼れる粘着シートです。
走行＋受信機用バッテリー、バッテリー充電器
Operation/Receiver Battery
●バッテリーは、1組で車の走行と受信機の電源として
使います。右のバッテリーが純正バッテリーです
のでいずれかを使用してください。
●この車はバラセル専用車です。
A single Ni-Cd battery powers operation
and recei-ver.
Batteries listed right are suitable.
This car is designed for saddie pack
batteries,not straight pack battery.
Use battery charger designed for saddle
pack battery.
and Charger for Ni-Cd Battery
●バッテリー用充電器は、バラセル用の物を使用
してください。
●ボディの塗装には塗料が必要です。
京商では、モデル用塗料、スプレーを
用意していますのでご利用ください。
For painting the body, use Kyosho paints
for models!
Super-flexible tape for
masking and detail de-
signing jobs.
Self-adhesive super-flexible sheets that
bond to polycarbonate - even when
applied to curved surfaces.
For safe masking jobs, use this plastic mask-
ing sheet featuring one self-adhesive edge.
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■アンプ
Electric speed controller
31〜40mm
36〜43mm
20〜29mm
1２チャンネルアンプ仕様無線操縦機（プロポ）と電池
2ch with electronic speed controller and 1 servo radio control set
●このキットには２チャンネルアンプ仕様
のプロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set
●This kit requires a 2 channel radio con-
trol set with electronic speed controller.
●Because there are stick-type and wheel-
type transmitters, use which ever fits
your convenience best.
●For more information on the radio con-trol
set, refer to its instruction manual.
地上用（自動車用）のプロポ（2チャンネルアンプ仕様）セットを
必ず使用してください。（地上用以外使用禁止）
CAUTION: Only use a surface radio with 2 channels and electronic
speed controller! (Any other radio is prohibited!)
注意
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76301〜76711
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
CAUTION: Before
using spray colors,
always read their
explanations!
スプレーカラーを
使用する場合、缶
の説明を良く読ん
でください。
注意
■7.2V‑RC2000 Ni‑Cd バッテリー
7.2V-RC2000 Ni-Cd Battery
■7.2V‑X‑FORCE 2400 Ni‑Cd バッテリー
7.2V-X-FORCE 2400 Ni-Cd Battery
■7.2V‑X‑FORCE 3000 Ni‑Cd バッテリー
7.2V-X-FORCE 3000 Ni-MH Battery
モーター&ピニオンギヤ
Motor & Pinion Gear
タイヤ／インナースポンジ
Tire / Wheel / Inner Sponge
●540サイズ及び1/48イン
チピッチのピニオンギ
ヤを用意してください。
●Use a 540 size motor &
1/48 Pinion Gear.
●本キットにはタイヤ、インナースポンジ
は含まれません。1/10バギー用のタイヤ、
インナースポンジを用意してください。
●This kit does not supply tires and inner
Sponge. Use tires and Inner Sponge for
1/10 buggies.

3
4

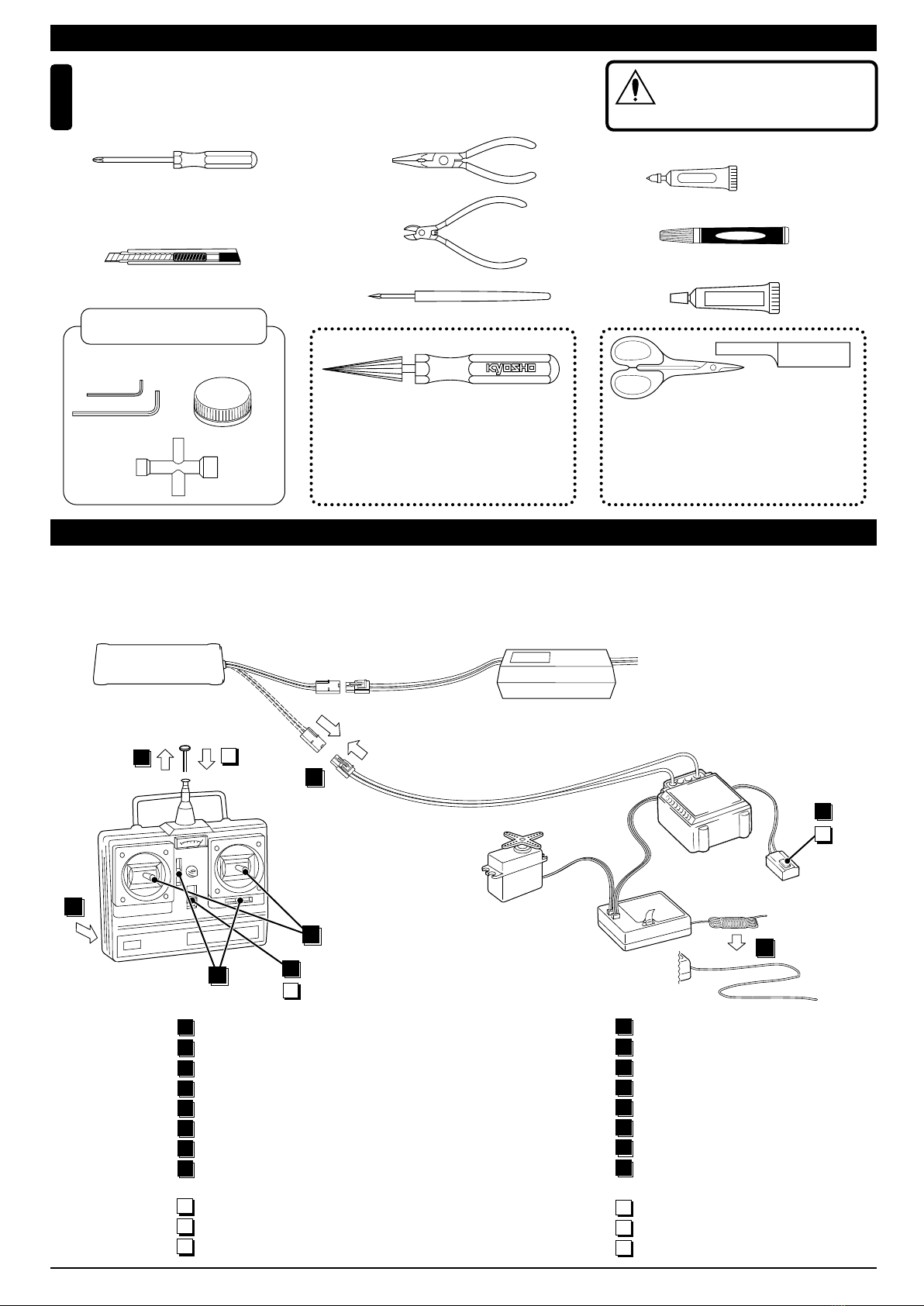

組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
スペシャルテーパーリーマー
SPECIAL TAPER REAMER
No.80311
下穴加工が不要で、直接
1mm〜15mmの正確な穴
あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm
holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■六角レンチ
Hex Wrench
■＋ドライバー（大、中、小）
Phillips Screwdriver ( L. M. S. )
プロポの準備 RADIO PREPARATION
■十字レンチ
Cross Wrench
■グリス
Grease
Grease
●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
●キットの組立てに入る前に、ニカドバッテリーを充電器の説明にしたがって充電しておきます。
A new Ni-Cd battery must be charged before it is used. Refer to the charger instruction manual for charging.
1
4
3
8
5ON
OFF
10
6
2
11
▲スイッチ
Switch
▲受信機
Receiver
▲サーボ
Servo
▲充電器
Charger ▼アンプ
Electronic Speed Controller
▲ニカドバッテリー
Ni-Cd Battery
▲送信機
Transmitter
単3乾電池をセットする。（送信機）
アンテナをのばす。（送信機）
ニカドバッテリーをつなぐ。
アンテナをのばす。（受信機）
トリムレバーを中央にセットする。
スイッチを入れる。（送信機）
スイッチを入れる。（受信機）
スティックを動かしてサーボが動くか確認する。
スイッチを切る。（受信機）
スイッチを切る。（送信機）
アンテナを縮める。（送信機）
1
2
3
4
5
6
7
8
9
10
11
Install batteries. (Transmitter)
Extend the antenna. (Transmitter)
Connect the Ni-Cd battery.
Extend the antenna. (Receiver)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off. (Transmitter)
Retract the antenna. (Transmitter)
1
2
3
4
5
6
7
8
9
10
11
●始める時
●終わる時
●START
●FINISH
■ラジオペンチ
Needle Nose Pliers
■瞬間接着剤
Instant Glue
■ニッパー
Wire Cutters
■ゴム系接着剤
Rubber Cement
ゴム系接着剤
■キリ
Awl
使用する工具の取扱いには、充分
注意してください。
CAUTION: Handle tools carefully!
注意
7ON
OFF
9
■ボールデフグリス
Ball Differential Grease

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2

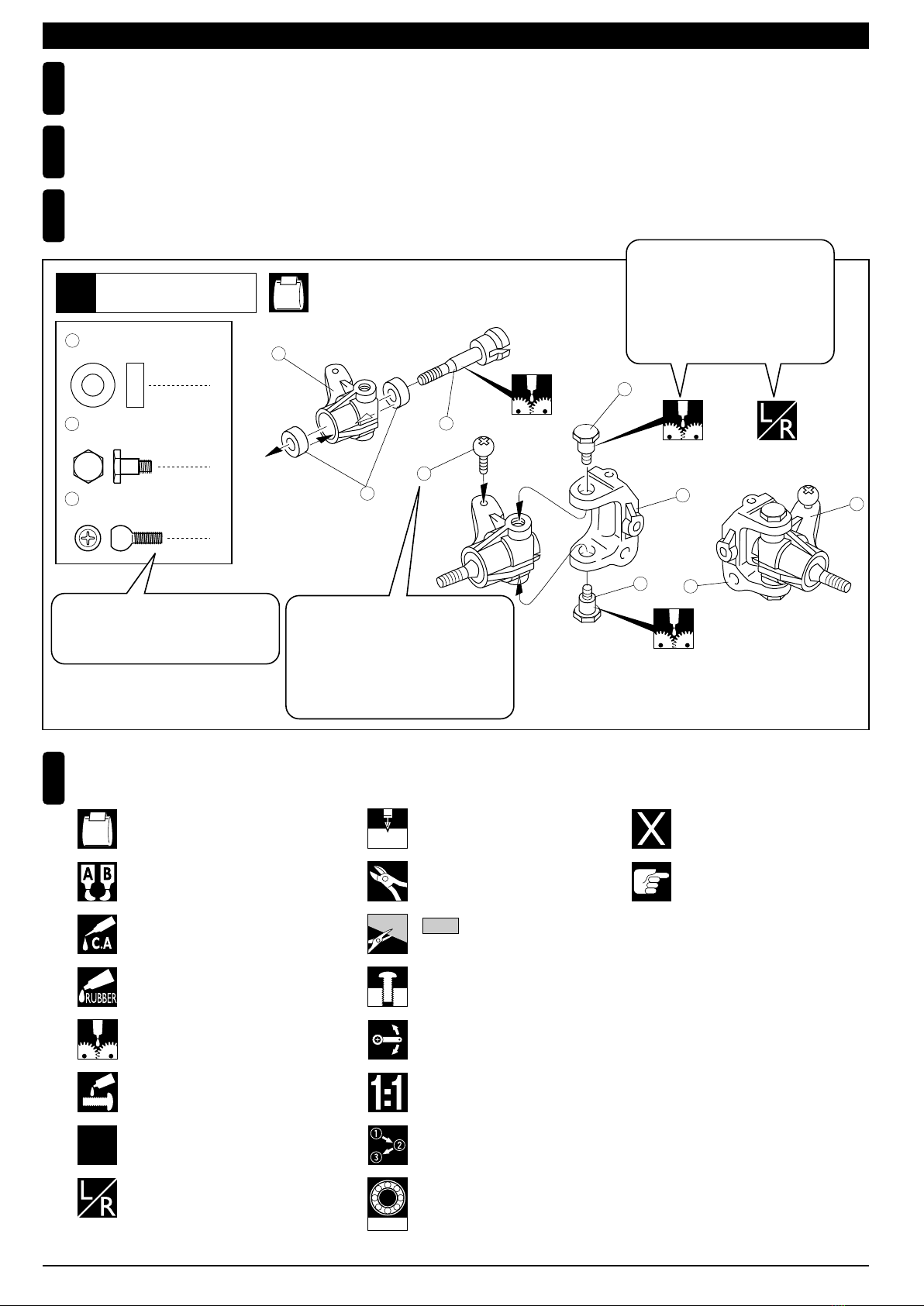

説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
余分をカットする。
Cut off excess.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.

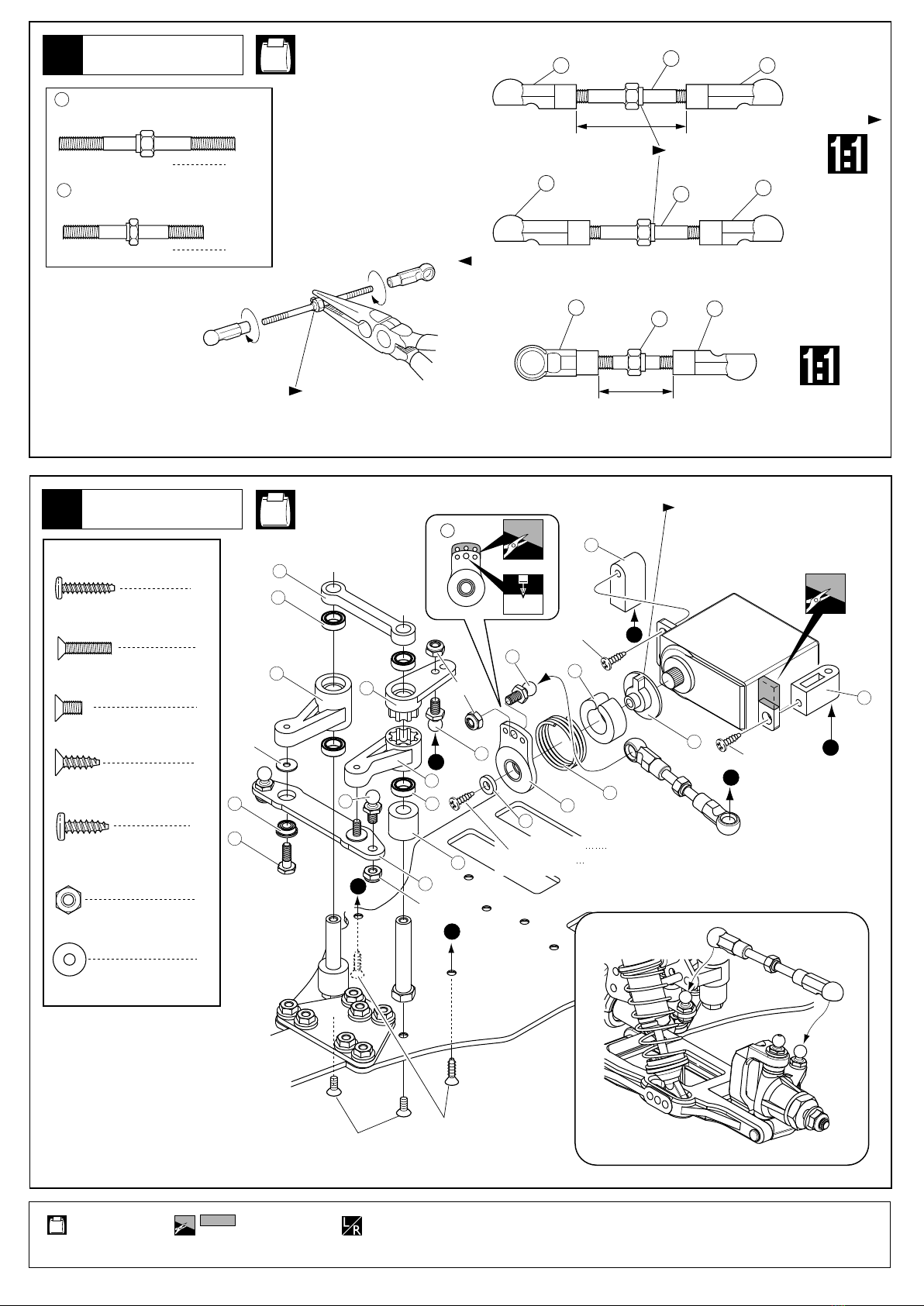

フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
1901
オプションのベアリングの品番。
例 : No.1901
Ball bearings are optional!
(with optional part no.)
をカットする。
Cut off shaded portion.
4

2 B 2 B
3A
3B3B
2C
A
3
C
2
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3 Ｅリング
E-ring
6.8mm ピロボール
Pillow Ball
6.8mm

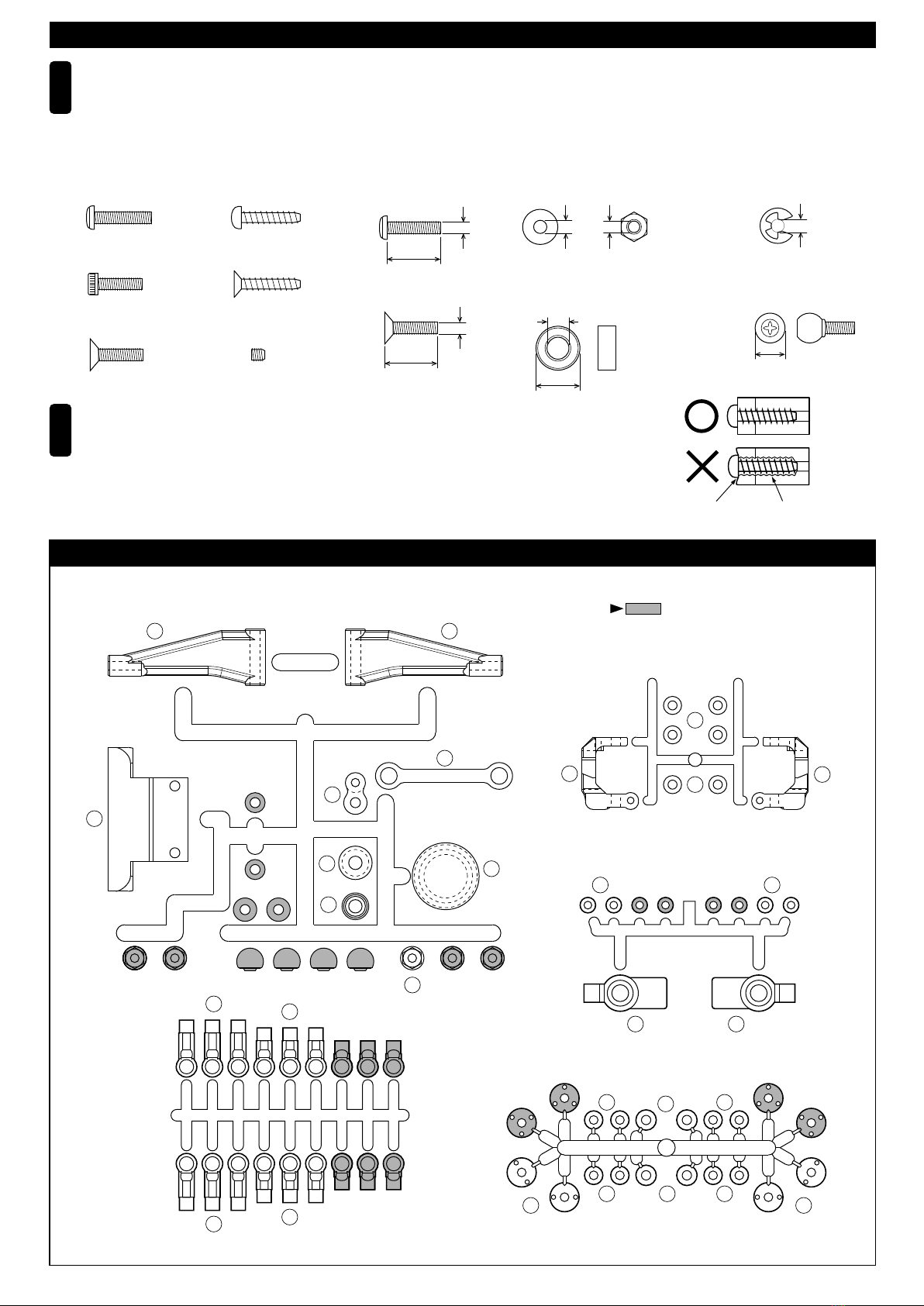

ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
5
組立て前の注意（２） BEFORE YOU BEGIN (2)
Shaded Parts are not used.
部分の部品は、使用しません。
64
69
69
68
68
59
58
57
55 55
127
34
33
32 32
33 34 33
33
127
76 77
66
65
60
78
79
128
LR
t1
t2
t2
128
t2

approx. 20.5mm
約20.5mm
6
No.3
ボールデフ
Ball Differential
1
使用する袋詰。
Part bags used.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
x2
No.2
E2.5mm
E2.5mm

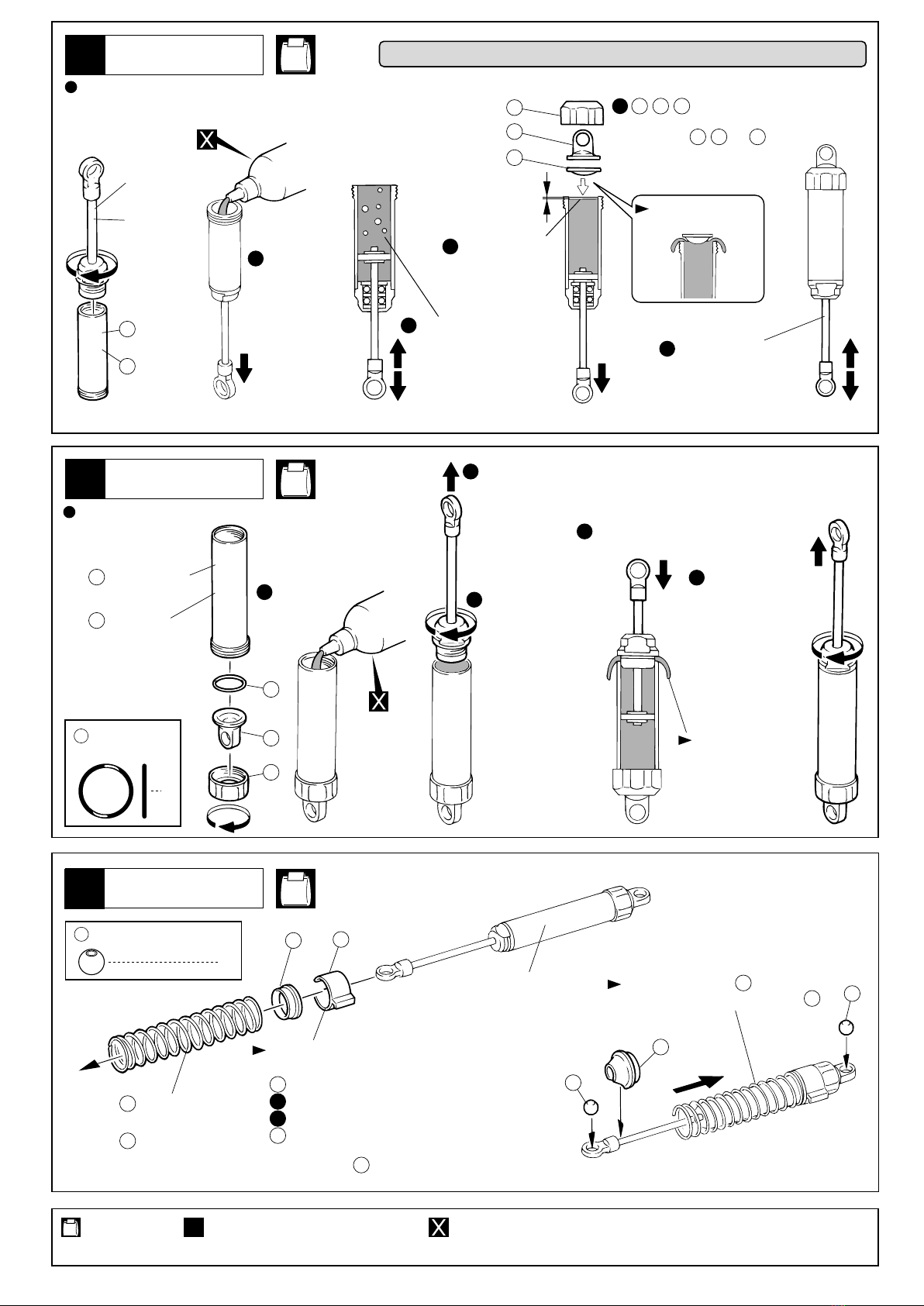

2Shock
8
3 x 6 x 1mm
Plastic Collar
33
4
3 x 7 x 1mm
Plastic Collar
34
4
21
C-ring
23
O-ring
22
8
E2.5
E-ring
2
2
28
8
4
< for Front >
x2
x2
< for Rear >
for Front (Short)
for Rear (Long)
Front 2-C
Rear 2-B
approx. 28mm
Fit into groove.
21 21
34
23
33
23
33
22
20
Put a little oil.
Put a little oil.
25
26
32
32
O-ring (M)
ダンパー
プラカラー
プラカラー
Cリング
Oリング
Eリング
フロント用
リヤ用
フロント用（短）
リヤ用（長）
フロント 2-C
リヤ 2-B
溝にはめる。
オイルを少し
付ける。
オイルを少
し付ける。
約28mm
Oリング（中）
28
27
3
10
次に本体を手で固定し、 を回したとき、 が反対方向に回転すれ
ば良い。回らないときはしめ込み過ぎなので、 をゆるめる。
Now, hold the differential case firmly and rotate part . If part
rotates into the opposite direction to part , no further adjustment
is necessary. If part does not rotate, screw is too tight. In
this case, gradually loosen screw until part rotates.
と をマイナスドライバーで固定し、本体を回してみる。回
らなくなるまで をしめ込む。回ってしまう状態のまま走行させ
ると破損するので注意。
Secure parts and in place with two flat head screwdrivers
and rotate the differential case until it becomes tight. Then, tighten
screw . When running the car, the differential must be tight, oth-
erwise it may be damaged.
●調整方法
ADJUSTING
3
3
3
3
3
10
10
10
10
3
10
13
13
13
13
13
グリス（またはデフグリス）を塗る。
Apply grease (or differential grease).
DIFF.
7
8向きに注意。
Note the direction.
1
10
16 16
13
14 15
12
11
2
3
4
5
6
7
8
5
4
9
（小 Small）
（大 Large）
4
5
内側
Inside
DIFF.
DIFF.
14
14
15
15
調整後、 と を取付ける。
Once the adjustment is done, install
and (see"exploded view").
5.8mm ボールエンド（S）
Ball End (S)
27
5.8mm ボールエンド（L）
Ball End (L)
2.5mm

5
exists in 5 widths. For making the F / R ground
clearance horizontal, choose the necessary width(s)
and amount of . When adjusting, run your car.
42
42
For adjusting the spring tension.
Compress the spring and install .
8
26 5.8mm
Ball
36 42
26
37
26
for Front (S)
for Rear (L)
for Front (S)
for Rear (L)
40
41
37
フロント用（S）
リヤ用（L）
フロント用（S）
リヤ用（L）
ボール
スプリング調整用。
スプリングを縮めて を入れる。
は5種類あるので………
車高の前後が、水平になるように
走行しながら………種類、個数を調節する。
1
2
42
37
No.2
7
Part bags used.
Non‑Pressure Type
4Shock
Shock
4
29
O-ring (Large)
Put the oil.
Keep expanded.
Surplus oil comes out.
Tighten the cap until it
slightly stops,
then loosen it for a
1/2nd lap.
Insert the shaft slowly.
Tighten the cap firmly,
and pull the shaft.
29
35
19
1
2
3
4
5
18
17
No.2
3Shock
Pull down the
piston and slowly
fill in oil.
Confirm that each piston
moves up and down
smoothly.
Move the piston up and
down to get rid of air
bubbles.
Pressure Type
19
35
30
Complete the shock assembly
in the order , and .
You can assemble the shock in 2 ways.
0~1mm
Add oil one more
time up to the brim.
2
3
4
5
1
Surplus oil comes out.
for Front (Short)
for Front (Short)
for Front (Short)
for Rear (Long)
for Rear (Long)
for Rear (Long)
x2
Assemble as many times as specified.
30 35 19
18
17
Must be purchased separately!
使用する袋詰。
ダンパー
No.2
ダンパー
エアレーションタイプ
Oリング（大）
オイルを入れる。
伸ばしておく。
余分なオイル
が出る。
キャップを軽く止
まる所まで締め、
1/2回転ゆるめる。
シャフトをゆっくり押し込む。
キャップを最後まで
締め込み、シャフト
を伸ばす。
ダンパー
フロント用（短）
フロント用（短）
フロント用（短）
リヤ用（長）
リヤ用（長）
リヤ用（長）
ピストンを下げ、
オイルを図の
位置まで入れる。
スムーズに動くか確認する。
上下させ、気泡をとる。
, , の順に組立てる。 30 1935
プレッシャータイプ
2通りのダンパーの組立てが出来ます。
余分なオイルが出る。
もう一度図の位置
までオイルを足す。
２セット組立てる（例）。 別購入品。

8
No.1
シャシー
Chassis
6
フロントサスペンション
Front Suspension No.4 No.6
7
No.4 No.5
フロントサスペンション
Front Suspension
8
使用する袋詰。
Part bags used.
3mm フランジ付 ナット
Flanged Nylon Nut
7
3 x 10mm TPビス
Screw
4
仮止め。
Tentatively tighten.
をカットする。
Cut off shaded portion.
左右同じように組立てる。
Assemble left and right sides
the same way.
2
71
Suspension Shaft (Black)
サスシャフト（黒）
4
3 x 6 x 2mm
Plastic Collar
128 プラカラー
3 x 18mm ビス
Screw
2
3 x 10mm TPビス
Screw
4
70
3 x 20mm アジャスタブルロッド
Adjustable Rod
The side with the step
is a reverse screw.
段のある方が逆ネジ。
2
68 4.8mm
Ball End (Medium)
ボールエンド（中）
2
E2.5
E-ring
Eリング
7
3 x 8mm
F/H Screw
サラビス
3x10mm
E 2.5mm
3x8mm（F/H）
3x10mm
3x10mm
6mm
Front
前
Note the direction.
向きに注意。
44
43
31
53
49
54
128
55
128
71
70
68
45
46
52

9
No.4
フロントサスペンション
Front SuspensionFront
9
No.3
フロントサスペンション
Front SuspensionFront
10
No.4
フロントサスペンション
Front SuspensionFront
11
使用する袋詰。
Part bags used.
3 x 10mm TPビス
Screw
2
仮止め。
Tentatively tighten.
をカットする。
Cut off shaded portion.
左右同じように組立てる。
Assemble left and right sides
the same way.
3 x 18mm ビス
Screw
2
3 x 8×1mm ワッシャー
F/H Screw
2
2
2.6mm
5 x 8×0.2mm シム
SIM
3x18mm
3x10mmTP
3x12mm(TP)
3×8×1mm(Black)
5×10mm
5×10mm
4mm
3 x 12mm TPサラビス
F/H Screw
2
47
48
50
72
77
76
84 80
78
114
74
73
75
79
80
82
89
114
83
78
Right
右
Right
右

10
No.6
リアギアボックス
Rear Gearbox
13
使用する袋詰。
Part bags used.
仮止め。
Tentatively tighten.
をカットする。
Cut off shaded portion.
左右同じように組立てる。
Assemble left and right sides
the same way.
No.2 No.4
フロントサスペンション
Front SuspensionFront
12
3 x 12mm TPサラビス
F/H Screw
2
2
3 x 18mm キャップビス
Cap Screw
3 x 3mm セットビス
Set Screw 1
2 x 4mm ビス
Screw 1
3 x 8mm ビス
Screw
1
3 x 15mm サラビス
F/H Screw
3
3 x 10mm ビス
Screw
2
2
3 x 12mm
Screw
ビス
E3 Eリング E-ring
ギヤボックススペーサー
Gearbox Spacer
93
3 x 6 x 7mm アルミカラー
Aluminum Collar
92
3x10mm
3mm
3x18mm
3x12mm（F/H）
3x12mm
3x15mm（F/H）
3x10mm
3x8mm
E3
E2.5
締め過ぎに注意。
Do not overtighten.
2x4mm
Oリング
O-ring
3x3mm
3 x 10mm TPビス
Screw
2
3mm ナット
Nut
2
2
E2.5 E-ringEリング
1
1
E2.5 E-ringEリング
2
86
Suspension Shaft (Silver)
サスシャフト（銀）
3mm ワッシャー
Washer
2
57
90
99
100
91
93
112
96
97
16
92
94
95
85
86
39
38
88
87
2
2 1
1 3
3
100
O-ringOリング
8 x 14mm ベアリング
Ball Bearing
16
3 x 6mm ベアリング
Ball Bearing
95
ベアリングストッパー
Bearing Stopper
112
3mm ワッシャー
Washer
2

11
No.5
リヤダンパーステー
Rear Shock Stay
15
使用する袋詰。
Part bags used.
仮止め。
Tentatively tighten.
をカットする。
Cut off shaded portion.
左右同じように組立てる。
Assemble left and right sides
the same way.
No.4 No.5 No.6
リヤギアボックス
Rear Gearbox
14
2
3 x 18mm キャップビス
Cap Screw
91
ベアリングがきつい場
合は、 ヤスリで削る。
If the ball bearings do
not fit in easily, file off
the edges.
65
3 x 15mm ビス
Screw
3
2
3mm
Nut
ナット
8mm シム
Shim
115
4mm シム
Shim
98
3 x 8mm ビス
Screw
1 3
1
1
1
1
1
75 4.8mm
Ball Stud (S)
ボールスタッド（S）
2x4mm
E2.5
4x8mm
4x7mm
3 x 8mm TPビス
Screw
4
3 x 10mm TPビス
Screw
4
3x8mm
3x8mm
8x14mm
3x15mm
3x10mm
3x18mm
3x8mm
123
126
105mm
5mm
2.6x12mm
3x12mm
3mm
3mm Nylon
3mm Nylon
3x3mm
2
3 x 12mm
Screw
ビス
2.6 x 12mm TPビス
Screw 42
3 x 3mm セットビス
Set Screw
2
4
3mm
Nylon Nut
ナイロンナット
2 x 4mm ビス
Screw
1
108
72
145
105
103
102
133
112
66
64
98
91 16
92
101
116
118
117
136
119
121
105
75
120
65
113
94
95 95
103
115
8 x 14mm ベアリング
Ball Bearing
16
4 x 7mm ベアリング
Ball Bearing
113
4 x 8mm ベアリング
Ball Bearing
145
3 x 6 x 7mm アルミカラー
Aluminum Collar
92
1
E2.5 E-ringEリング

12
No.5 No.6
リヤギアボックス
Rear Gearbox
16
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
左右同じように組立てる。
Assemble left and right sides
the same way.
No.4 No.5
リヤサスペンション
Rear Suspension
17
< Right >
< Left >
(Long)
28.5mm
132
132
69
(Long)
69
Projection. Note direction.
The side with the step is
a reverse screw.
2
132 3 x 40mm
Adjust Rod
右側
左側 （長）
(Long)
69 （長）
（長）
(Long)
69 （長）
段のある方。
段のある方が逆ネジ。
アジャストロッド
3 x 8mm TPビス
Screw
4
3 x 10mm TPビス
Screw
2
3 x 10mm TPサラビス
F/H Screw
10
3mm
9392
9392
112
94
for Rear Hub Rハブ側
Rハブ側 for Rear Hub
3x10mm(F/H）
3x10mm(F/H）
3x10mm(F/H）
3x8mm
3x8mm
3x10mm
109
106 107
111
110

13
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
左右同じように組立てる。
Assemble left and right sides
the same way.
No.4 No.6
メインギヤ
Main Gear
19
16 17 18 19 20 21
13.29 12.46 11.72 11.07 10.49 9.96
12.04 11.33 10.70 10.14 9.63 9.17
*87
86 10.58 10.02 9.52 9.07
●ギヤ比 GEAR RATIO
ピニオン
Pinion
スパー
Spur
*：当社では販売していません。 * : not available at Kyosho.
*15
*90
11.20
144
144
59
59
に合わせてカット
する。切りすぎないよう
に注意する。
Trim to fit .
Do not cut off too much!
3mm
2.6mm
2.6x6mm
3x4mm
3x4mm
3mm
2
2.6 x 6mm
Screw
1
4 x 8mm
Ball Bearing
141
145
1
3 x 8mm
Bushing
1
3mm
Nylon Nut
140
2
3 x 8mm
Thrust Plate
ビス ベアリング
ブッシュ
3 x 4mm ビス
Screw 2
ナイロンナット
スラストプレート
Tighten 2.6mm
screw
2.6mmビス穴に
ねじ込む。
144
59
143 140
140
139
138
137
145
141
142
No.4 No.5
リヤサスペンション
Rear Suspension
18
3 x 12mm サラビス
F/H Screw
2
3 x 3mm セットビス
Set Screw
2
3 x 8mm TPビス
Screw
4
4
4mm フランジ付ナイロンナット
Flanged Nylon Nut
2
3x8mm
3x10mm
3x3mm
3x12mm(F/H)
3x12mm(F/H)
4mm
5x10mm
5x10mm
125 4.8mm
Ball Stud (L)
2
E2.5 Eリング
E-ring
2
ボールスタッド（L）
2
75 4.8mm
Ball Stud (S)
ボールスタッド（S）
135
125
151
134
80
146
80
82
114
131
86
122
130
75
39
38
124
5 x 10mm ベアリング
Ball Bearing
80
3 x 10mm TPビス
Screw
2

14
No.4 No.6
ステアリング
Steering
21
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
左右同じように組立てる。
Assemble left and right sides
the same way.
150
3 x 32mm アジャスタブルロッド
Adjustable Rod
3x10mm(F/H)
使用するサーボに
合うものを使用する。
Use according to
the servo used.
163
2.6mm
2.6 x 12mm TPビス
Screw
(1)
2.6 x 12mm サラビス
F/H Screw
4
3 x 6mm サラビス
F/H Screw
2
3 x 10mm TPビス
Screw
(1)
3mm ナイロンナット
Nylon Nut
4
2.6mm ワッシャ
Washer
3
No.4 No.7
ステアリング
Steering
20
< Right >
< Left >
Projection. Note direction.
2
2
132 3 x 40mm
Adjust Rod
右側
左側
段のある方。
The side with the step is
a reverse screw.
段のある方が逆ネジ。
アジャストロッド
132
150
68
(Medium)
（中）
68
(Medium)
（中）
68
(Medium)
（中）
(Long)
69 （長）
(Medium)
132
68
25mm
（中）
(Long)
69
（長）
17mm
3 x 10mm TPサラビス
F/H Screw
4
for Knuckle Arm ナックル側
ナックル側 for Knuckle Arm
157
158
155
147
149
160
75 154
159
75
75
165
163
152
162
164
60
154
166
166
A
B
C
A
2.6mm
3mm
3mm
3×10mm
3×10mm
3x6mm
B
C
2.6x12mm(TP) Futaba
3x10mm(TP) KO, Sanwa

15
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
No.4 No.7
シャシー
Chassis
22
3 x 6mm サラビス
F/H Screw
2
3 x 10mm TPビス
Screw
1
3 x 8mm ビス
Screw
6
3 x 10mm TPサラビス
F/H Screw
4
ボディ
Body Shell
23
5mm
Magic Tape (hard side)
Magic Tape (soft side)
Black
Black
168
170
174
174
169
マジックテープ（堅）
黒
黒
176
マジックテープ（軟）
176
175
Location for electronic speed controller
スピードコントローラー取付位置
173
167
58
3x8mm
Location for receiver
受信機取付位置
Black
174
黒
Black
174
黒
156
161
153
156
156
3x18mm
仮止めのビスを外して
を取付ける。
Unscrew the screws
temporarily tightened,
and attach with them.
Note the direction.
向きに注意。
3x10mm
(FH)
3x8mm
3x10mm
3x6mm( F/H)

サスシャフト（黒）
Suspension Shaft (black)
71
70
3 x 20mm アジャスタブルロッド
Adjustable Rod
150
3 x 32mm アジャスタブルロッド
Adjustable Rod
132
3 x 40mm アジャスタブルロッド
Adjustable Rod
3mm テーパーカラー
Tapered Collar
124
5.8mm ボール（3mm穴）
Ball (3mm hole)
26
3 x 50mm シャフト
Shaft
85
3 x 55mm シャフト
Shaft
130
サスシャフト（銀）
Suspension Shaft (silver)
86
5mm シム
Shim
114
5 x 10mm ベアリング
Ball Bearing
80
3mm プラナット
Plastic Nut
38
8 x 14mm ベアリング
Ball Bearing
16
4 x 7mm ベアリング
Ball Bearing
113
8mm シム
Shim
115
4 x 8mm ベアリング
Ball Bearing
145
ギヤボックススペーサー
Gearbox Spacer
93
3 x 6mm ベアリング
Ball Bearing
95
3mm ストッパー
Stopper
134
スタビボール
Stabilizer Ball
123
フックピン
Hook Pin
175
スラストワッシャー（薄）
Thrust Washer (thin)
141
5 x 9 x 9mm プラカラー
Plastic Collar
160
アッパーデッキポスト
Upper Deck Post
153
ステアリングピン
Steering Pin
147
3 x 6mm フランジ付ベアリング
Flanged Ball Bearing
155
サーボセーバーシャフト
Servo Saver Shaft
148
5.8mm ボールエンド（S）
Ball End (S)
27
5 x 8mm ベアリング
Ball Bearing
154
3 x 6 x 7mm アルミカラー
Aluminum Collar
92
3 x 6 x 2mm プラカラー
Plastic Collar
128
ベアリングストッパー
Bearing Stopper
112
スラストワッシャー（厚、銅色）
Thrust Washer (thick, copper)
140
4 x 8 x 1.7mm プラカラー
Plastic Collar
65
84
キングピン（L）
King Pin (L)
68 4.8mm
Ball End (Medium)
ボールエンド（中）
69 4.8mm
Ball End (Long)
ボールエンド（長）
75 4.8mm
Ball Stud (S)
ボールスタッド（S）
125 4.8mm
Ball Stud (L)
ボールスタッド（L）
5.8mm ボールエンド（L）
Ball End (L)
28
3 x 7 x 3mm アルミカラー
Aluminum Collar
151
4 x 8 x 1mm プラカラー
Plastic Collar
78
4 x 8 x 2mm プラカラー
Plastic Collar
79
4mm シム
Shim
98
83
4.8mmキングピンボール
King Pin Ball
250240230220210200190180170160150140130120110100
9080706050403020100
パーツ原寸図 TRUE-TO-SCALE DIAGRAM
16

17
取扱いの注意 OPERATING YOUR MODEL SAFELY
Always check the dry batteries in the radio!
When the dry batteries get weaker, transmission and reception of
the radio decrease. You may lose control of your model when
operating it under such condition. This may lead to accidents!
Operate the model in spacious areas with no people
around! Do NOT operate it:
1. on roads!
2. in places where children and many people gather!
3. in residential districts and parks!
4. indoors and in limited space!
* Non-observance may account
for personal injury and
property damage!
When the model is behaving strangely . . .!
Immediately stop the model and check the reason. As long as the
problem is not cleared, do NOT operate it! This may lead to further
trouble and unforeseen accidents!
●周囲に人がいなくて、広い安全な場所で！
1. 自動車道路では走らせない。
2. 近くに小さな子供がいたり、人の多い場所では走らせない。
3. 民家の近くや公園などでは走らせない。
4. 室内やせまいところでは走らせない。
※人にケガをさせる原因になります。また、物をこわしたり、
他人の迷惑になります。
01
05
●プロポ関係の電池残量は常にチェックする。
電池が減ってくると電波の送・受信が弱くコントロール
ができなくなり、暴走や衝突の原因なります。
●近くで無線操縦模型を楽しんでいる人がいる。
同じバンドでの同時走行はできません。電波が混信して
コントロールができなくなり、暴走や衝突の原因なります。
●回転している部分に、指や物などを入れない。
高速回転しているのでケガの原因になります。
Do NOT put fingers or any objects inside
rotating and moving parts!
Rotating / moving at high
speed, you may be
seriously injured!
●走行直後は、モーター、ニカドバッテリー周辺は高温
になっているので、すぐにはさわらない。
ヤケドの原因になります。
After operation, the electric motor and
Ni-Cd battery are hot!
You may burn yourself
seriously touching them!
WARNING: Do NOT operate the model in the following places and situations:
(Non-observance may lead to accidents!)
次のような時、場所では走らせない。思わぬ事故の原因になります。
警告
WARNING: in order to avoid accidents and personal injury,
be sure to observe the following:
事故やケガ等の危険防止のため、次のことを必ずお守りください。
警告
Keep in mind that people around you may also
operate a radio control model!
NEVER share the same frequency
with somebody else at the same
time! Signals will be mixed and
you will lose control of your model.
This may lead to accidents!
●車の動きがおかしい？？とき。
すぐに走行を中止しておかしい原因を調べる、原因不明のまま
走行させると、思わぬ故障や事故の原因になります。
●ニカドバッテリーを充電する時は、ニカドバッテリー
および充電器の説明書をよく読んで正しく行なう。
充電中は、ニカドバッテリー、充電器が発熱する。
燃えやすい物の上での充電は、火災等の原因になります。
Before charging, please carefully read the explanations
of the Ni-Cd battery and charger unit! While charging,
the Ni-Cd battery and charger unit get hot!
NEVER charge on top of or near easily inflammable material as
this will result in fires!
●ニカドバッテリーには、有害重金属が使用されている。
火中に投げ入れると、破裂等の原因になります。
Ni-Cd batteries use heavy metals that are noxious to
health!
NEVER throw them into fires as they will explode!
●不要になったニカドバッテリーは、捨てずに販売店に
返却する。
ALWAYS return disused Ni-Cd batteries to the shop!
Do NOT dispose of them into the usual waste stream!
●ニカドバッテリーをショートさせない。
1. 分解、改造は絶対にしない。
2. コードが、回転部分に接触しないようにする。
NEVER short out Ni-Cd batteries!
1. Do NOT disassemble or modify Ni-Cd batteries!
2. Ensure the cords do NOT trail into rotating and moving parts!

18
CH-2 CH-1
BATT.
走行手順 / PROPER OPERATING PROCEDURES
送信機のアンテナをのばす。
Extend the transmitter antenna.
送信機のスイッチを入れる。
Switch on the transmitter.
受信機のスイッチを入れる。
Switch on the receiver.
ステアリングがプロポのスティックの
動きとあっているか確認。
Make sure the model steers according
to your transmitter inputs.
スロットル（アンプ）がプロポのスティック
の動きとあっているか確認。
Make sure the speed (electric speed controller)
changes according to your transmitter inputs.
走行場所が安全であることを確認。
Make sure the running area is safe.
走行が終わったら / AFTER FINISHING RUNNING
走行用バッテリーのコネクターをつなぐ。
Connect the Ni-Cd battery.
スロットルのステックがニュートラルで
あることを確認。
Make sure the throttle control is in neutral.
送信機の電池をチェック。
Check the transmitter batteries.
走行用のバッテリーを充電。
Fully charge the Ni-Cd battery.
受信機のスイッチを切る。
Switch off the receiver.
送信機のスイッチを切る。
Switch off the transmitter.
走行用バッテリーのコネクター
をはずす。
Disconnect the Ni-Cd battery.
3
12
5
4
10
6
789
1 2 3
4 5
CH-2 CH-1
BATT.
CH-2 CH-1
BATT.
CH-2 CH-1
BATT.
OFF ON
ON
ON
OFF
CH-2 CH-1
BATT.
OFF ON
OFF
手もとに車を回収する。
After finishing running, collect your car.
Do not leave on the racing car.
車の汚れをきれいにとる。
Remove dirt from the chassis.
走行させない時は、必ず電
源スイッチを『OFF』にし、
安全のため必ずニカドバッ
テリーのコネクターを抜き、
本体より外しておく。
※発熱、発火の原因になります。
確認する
CHECK
When NOT using the model, always
switch off the receiver and transmitter!
Furthermore, disconnect the Ni-Cd
battery and remove it from the model!
¥This may lead to overheat and fires!
STOP
CH-2 CH-1
BATT.
CH-2 CH-1
BATT.

19
故障？と思う前に
Ni-Cd battery capacity is insufficient.
Steering control servo does not
operate.
Loose connectors.
Improper radio installation.
Replace with new batteries.
Correct as per radio instruction
manual.
Recharge Ni-Cd battery.
Make connectors tighter with minus
screwdriver.
Switch on.Transmitter and/or receiver is not switched on.
Transmitter batteries are weak.
Motor does not run.
Improper radio installation. Correct as per instruction manual.
Dirt entered rotating parts on wheels.
Not enough speed.
Clean and regrease.
Electronic speed controller is not
properly adjusted.
Adjust throttle trim (transmitter).
Should electronic speed controller not
shift into high, readjust it as per in-
struction manual.
Ni-Cd battery capacity is insufficient.
Wheels hardly rotate/do not
rotate at all. Backlash is too tight. Readjust as per instruction manual.
Recharge Ni-Cd battery.
Even when releasing throttle,
car does not run.
Electronic speed controller is not
properly adjusted.
Adjust throttle trim (transmitter).
Should electronic speed controller not
shift into high, readjust it as per in-
struction manual.
Motor runs but car does not run. Pinion gear is not installed.
Or, screw is loose.
Tighten screw that holds pinion gear.
Motor trouble. Replace with a new motor.
走行用バッテリーの容量不足。
サーボが動かない。
コネクターの接触不良。
配線をまちがえている。
新しいものに交換する。
プロポの説明書をよく読んでコネクターを
接続する。
走行用バッテリーを充電する。
コネクターのはめこみをきつくする。
送、受信機のスイッチを入れる。送、受信機のスイッチがはいっていない。
送信機の電池がない。
モーターがまわらない。
配線をまちがえている。 説明書をよく読んで配線する。
回転部分にゴミや砂がつまっている。
スピードがおそい。
ゴミや砂を取り除きグリスを塗っておく。
アンプの調整不良。 プロポのトリムで調整する。
このとき、Hiに入らないようならアンプの
説明書を読んで、もう一度調整する。
走行用バッテリーの容量不足。
タイヤを手でまわすと重い
またはまわらない。 ギヤのバックラッシュがきつい。 モーターの取付けビスをゆるめてもう一
度調整する。
走行用バッテリーを充電する。
スロットルスティックを
はなしても車がとまらない。 アンプの調整不良。 プロポのトリムで調整する。
このとき、Hiに入らないようならアンプの
説明書を読んで、もう一度調整する。
モーターはまわるが走らない。 ピニオンギヤがついていない。
または、ビスがゆるんでいる。
ピニオンギヤを止めているビスを
しめる。
モーターの故障。 モーターを交換する。
TROUBLESHOOTING
PROBLEM CAUSE REMEDY
症 状 原 因 対 策

スペアパーツ SPARE PARTS
TELマ−クは、地域によって送料が異なりますので、
『ユーザー相談室』宛、電話にてお問い合わせ下さい。
品番 パーツ名 内容（キーNo.と入数）
No. Part Names Qty. ★定価
20
KC-18
134 x 10
3mm ストッパー
3mm Stopper 650 200
（一律）
200
（一律）
LA-11
ドライブプーリーセット
Drive Pulley Set 300
LA-21 キングピン (L)
King Pin (L) 220
LA-22 ステアリングピン
Steering Pin 250
LA-23
セーバーシャフトセット
Servo Saver Shaft Set 300
LA-41 マジックテープ
Velcro Tape 300
LA-43 5.8mm ボールエンド
5.8mm Ball End 400
LA-100 フロントバルクセット
Front Bulk Set 300
LA-102
54 x 1
A-アームステー
A-Arm Stay 1,200
LA-103 バンパーセット
Bumper Set 300
LA-104
サスアームセット (グラファイト)
Suspension Arm Set (graphite)
1,200
LA-105 アッパーデッキ
Upper Deck 4,000
2,000LA-109 ミッションプレート
Transmission Plate
★FOR JAPANESE MARKET ONLY.
102 103 x 2
85 130 x 2 86 x 4
84 x 4
147 x 2
153 x 1 148 x 2
176 x 1
28 x 12
45 46 47 48 49 50 x 1
57 58 59 60 65 66 x 1
55 x 2 64 x 5
88 135 x 2
156 x 1
106 107 108 109 110 x 1
87 90 146 x 1
91 x 1
101 x 1
52 111 144 x 1
94 112 x2 93 x3 92 x6
72 x 1
133 x 1
105 x 1
139 x 1
141 x 1 140 x 2
168 169 x 1
170 x 1
900
LA-114 フロントベルト
Front Belt
800LA-115 リヤベルト
Rear Belt
1,800LA-116
センターワンウェイプーリー
Center Oneway Pulley
1,200LA-118
ハイパーディスクプレート
Hyper Disk Plate
450LA-119
ハイパークラッチスラストセット
Hyper Clutch Thrust Set
43 x 1 44 x 1
12,000 LA-126 メインシャシー
Main Chassis
179 x 1 700LA-125 デカール
(LAZER ZX-S)
Decal (LAZER ZX-S)
2,300LA-122 ボディセット (ZX-S)
Body Set (ZX-S)
500LA-123 ウイングセット
Wing Set
350LA-124 スタビパーツ
Stabilizer Parts
LA-111 ギヤカバー
Gear Cover 450
LA-20 サスシャフトセット
Suspension Shaft Set 240
500LA-108 プレートセット
Plate Set
300LA-107 リヤバルクセット
Rear Bulk Set
167 x 1 1,600LA-127 バッテリープレート
Battery Plate
LA-110 リヤサイドプレート
Rear Side Plate 1,500
900
LA-112
ミッションポストセット
Transmission Post Set
136 x 1 2,500
LAW-22
リヤダンパーステー
Rear Shock Stay
品番 パーツ名 内容（キーNo.と入数）
No. Part Names Qty. ★定価
OT-16 ナックルアーム
Knuckle Arm 500
OT-19 ドライブワッシャー
Drive Washer 250
OTW-9 プラパーツ
Plastic Parts 250
OTW-10
ユニクランクサーボセーバー
Unicrank Servo Saver 350
OTW-11
アジャストロッド (S)
Adjust Rod (S) 300
SPW-56-1
セッティングスタビバーセット
Setting Stabilizer Bar Set
700
UM-123
スリッパーパッド
Slipper Pad 700
UM-43 サーボセーバリング
Servo Saver Strong Ring
100
UMW-1 ウイングステーセット
Wing Stay Set 200
UM-112
4.8mm ボールエンド
4.8mm Ball End Cap
300
OT-32
ボール 5.8φ
5.8mm Ball
250
W-5063
ユニバーサルスイングシャフト (3L)
Universal Swingshaft (3L)
400 UM-128
4.8mm ボールスタッド(L)
4.8mm Ball Stud (L)
SPW-5
アジャストロッドセット
Adjuster Rod Set 650
UM-124
テンションスプリング
Tensionner Spring 300
73 74 x 2
82 x 4
161 x 4
162 163 164 165 x 1
150 x 2
70 x 2
126 x 1
138 x 1
152 x 2
116 117 118 119 x 2
68 69 x 6
26 x 10
151 x 6
27 x 4
131 x 2
89 x 2
142 x 1
125 x 4
75 x 4
LA-1
デフケース
Differential Case Set 200
7 8 x 1
LA-4
スラストボール 1/8インチ
Thrust Ball 1/8 180
6 x 15
SP-107 リヤハブキャリア
Rear Hub Carrier 300
127 x 2
SP-11 小物パーツ
Small Plastic Parts Set 400
166 x 2
LAW-20-1
スキッドプレート
Skid Plate 2,000
31 x 1
LAW-21
フロントダンパーステー
Front Shock Stay 2,000
53 x 1
LA-128-4 600
76 77 x 1 79 x 2 78 x 4
1,500LA-130 クーリングプレート
Motor Cooling Plate
99 x 1 100 x 2
172 x 2
171 x 2
30 x 10
124 x 10
LAW-24 ステアリングプレート(C4)
Steering Plate(C4) 800
149 x 1
OTW-12
アジャストロッド (M)
Adjust Rod (M) 300
132 x 2
120 121 122 123 x 2
4,500 LAW-12
ハイパークラッチセット
Hyper Clutch Set
96 97 137 138 139 142 145 x 1
800 LAW-12-1
メインシャフト(ハイパークラッチ)
Main Shaft(Hyper Clutch)
96 x 1
83 x 2
LA-129 4.8mmキングピンボール
4.8mm King Pin Ball 350
87 146 x 1
LA-131 サスプレートセット
Sus Plate Set 250
W-5181
ツインキャッププロショック (S)
Twin Cap Pro Shock(S)
35 36 37 38 39 x 2
19 x 1
20 x 1
32 x 4種類 各2
34 x 4 33 x 8
22 x 4
29 x 4
W-5106
プラパーツ（エクアライザーダンパー）
Plastic Parts (Equalizer)
42 ×5種類 各2
71 x 2 250 UM-136
サスシャフト26mm
Outer Rear Hinge Pin 26mm
143 x 1 250 UM-314
スパーギヤ 86T/48P
Spur Gear 86T/48P
2,400
3,500
400 UM-129
4.8mm ボールスタッド (S)
4.8mm Ball Stud (S)
2,400 W-5061
ユニバーサルスイングシャフト
Universal Swingshaft
200 W-5015
ダンパーエンド
Shock End
450 W-0143
アルミカラー 3mm厚
Aluminum Color 3mm
86 x 2
UM-135
サスシャフト24mm
Outer Front Hinge Pin24mm
250
250
300
200
250
250
250 W-5027W
ホイル (56 サイズ 白 )
Wheel(56 Size White)
250 W-5026W ナローホイル
(56 サイズ 白 )
Narrow Wheel(56 Size)
200 W-5017
プレッシャートップ
Shock Diaphragm
450 W-0141
M3 テーパーワッシャー
M3 Taper Washer
450
200
W-5129 セッティングスペーサー
Setting Spacer
W-5181-01
ダンパーキャップ
Shock End Cap
W-5181-02
シールカートリッジ
Lower Shock Cartridge
W-5181-03
ダンパーピストン
Shock Pistons
W-5181-04
ダンパーシール (S)
Shock Seal O-Ring(S)
W-5181-05
ダンパーシール (M)
Shock Seal O-Ring(M)
★送料
手数料
★送料
手数料
