Kyosho INFERNO MP-7.5 Yuichi KANAI EDITION 2 User manual

No. 31271
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS

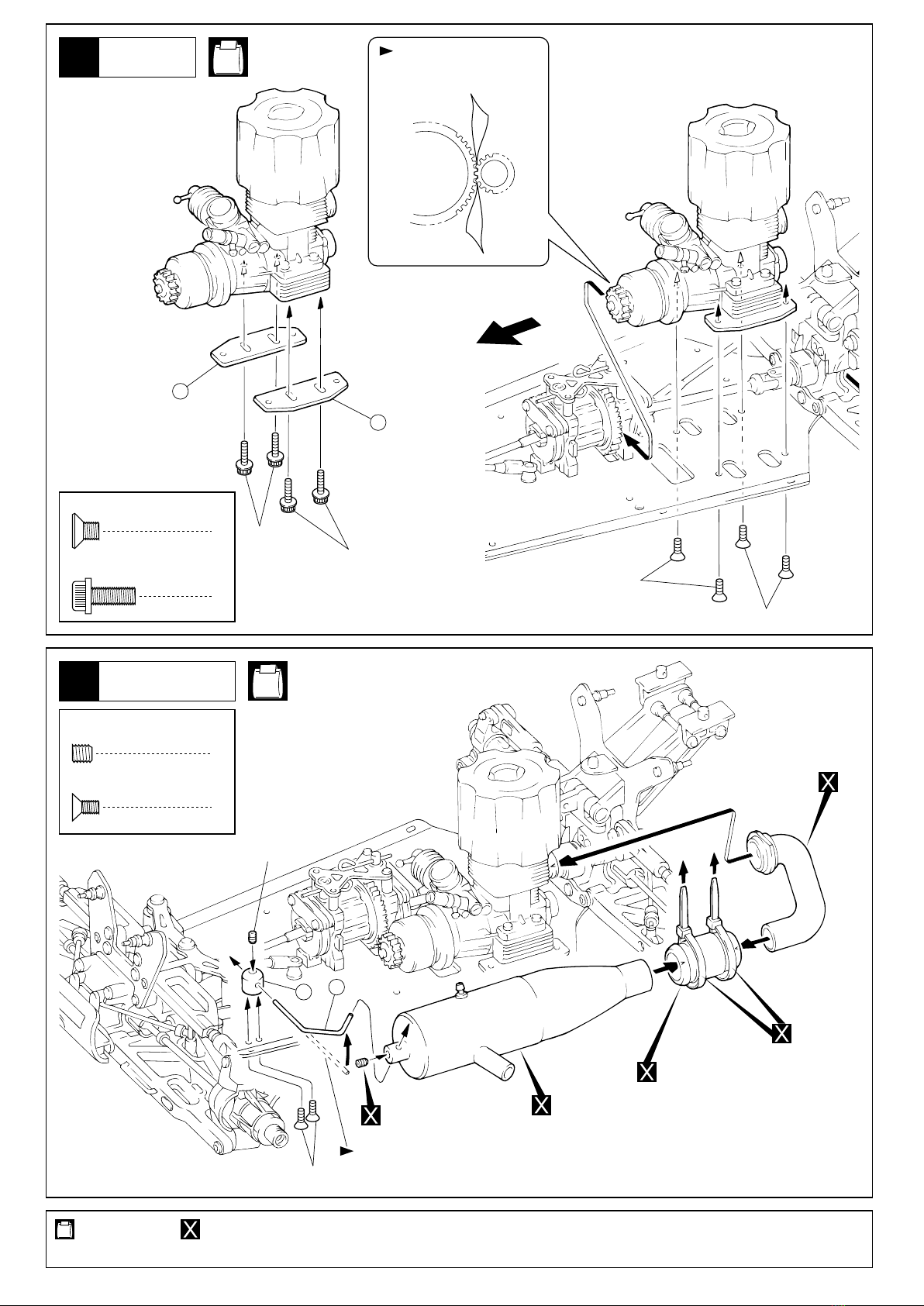

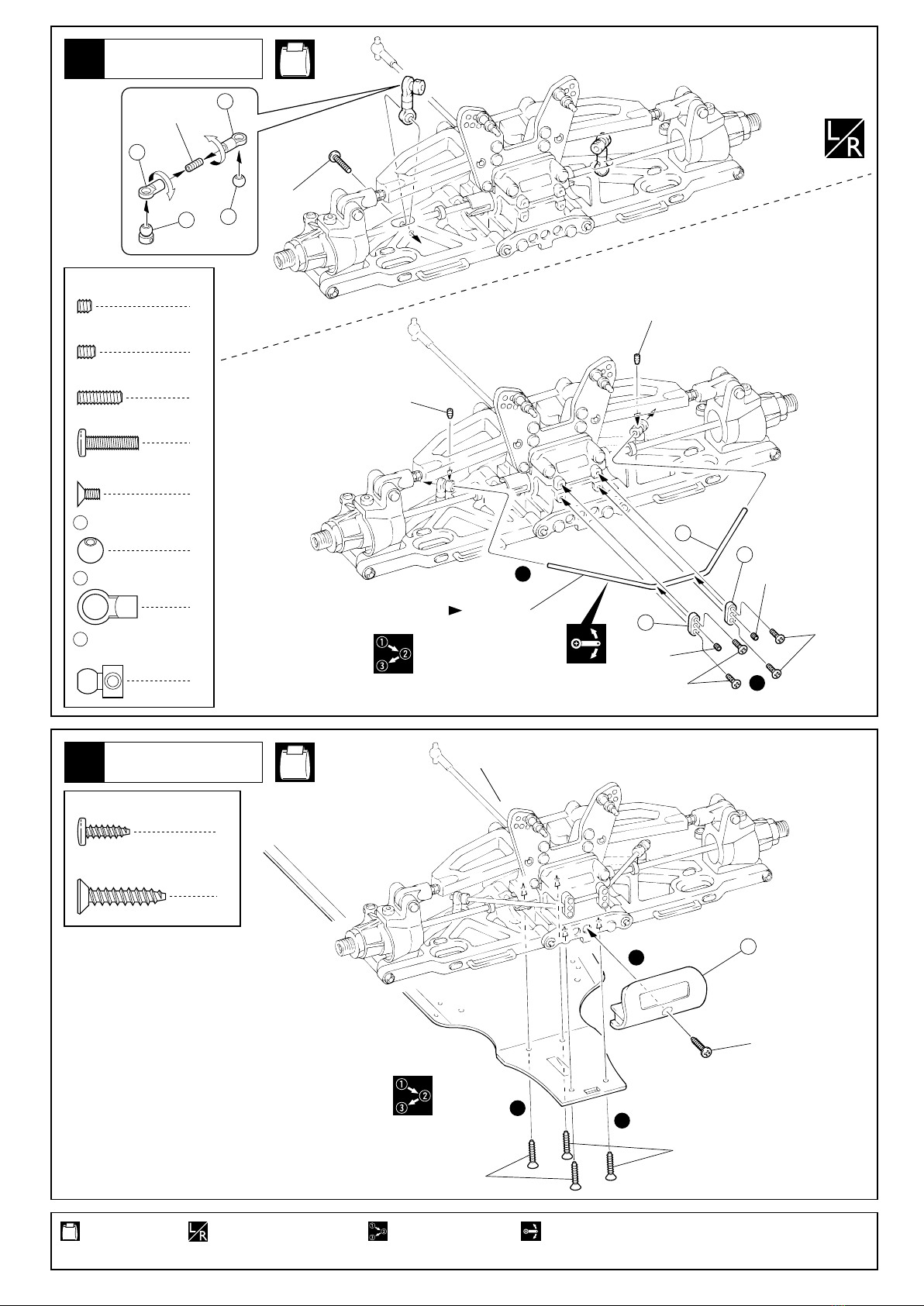

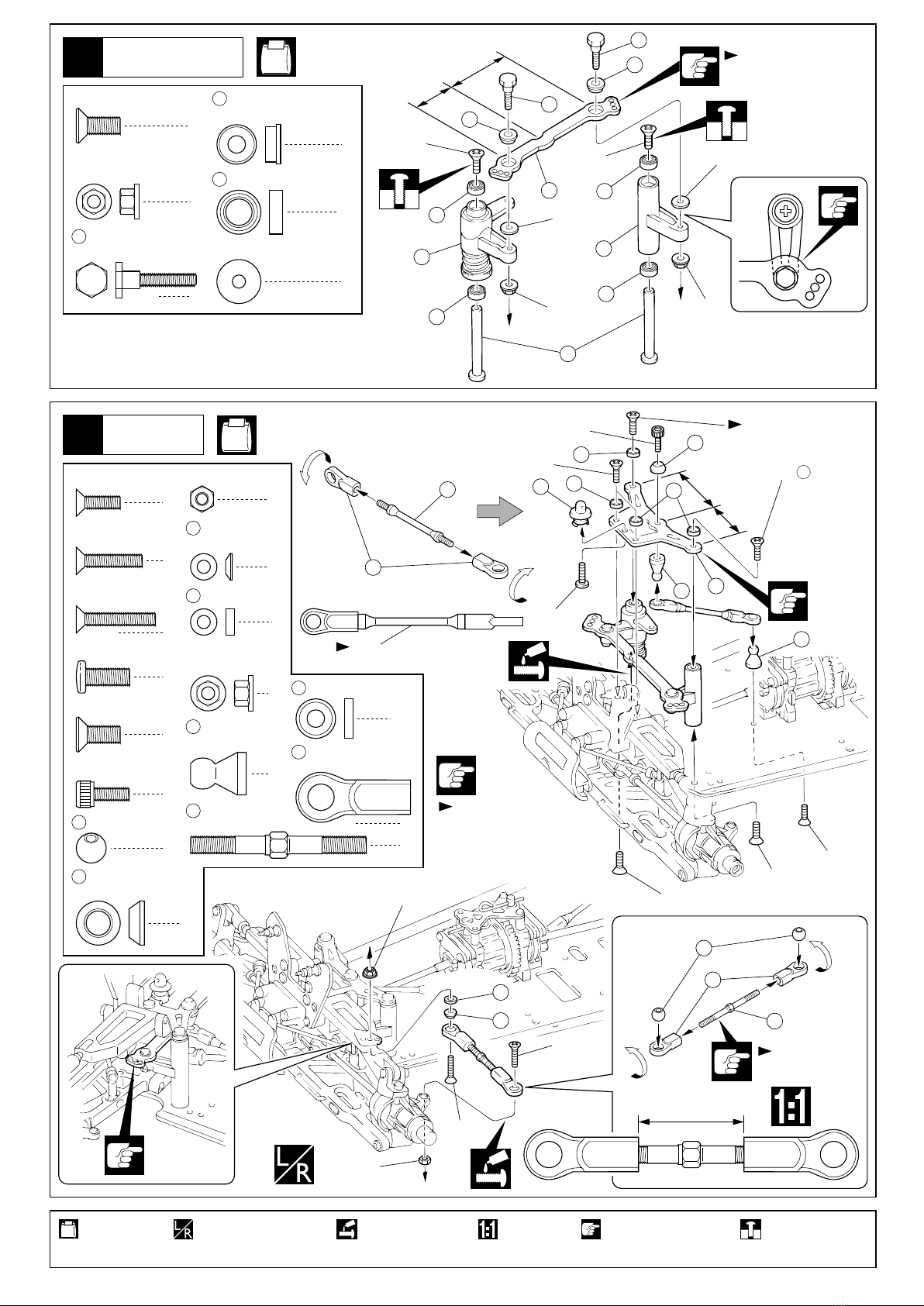

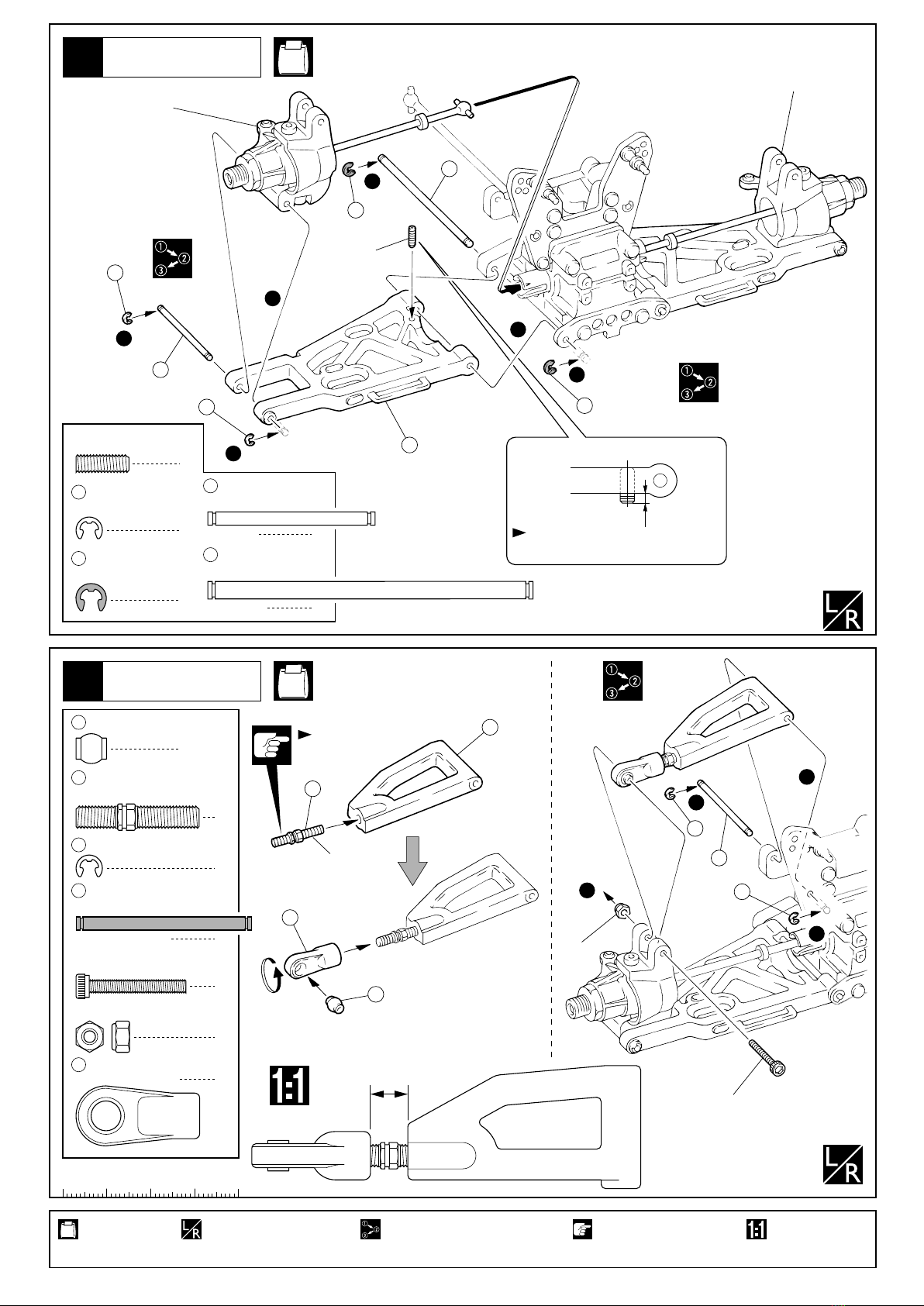

●本体の組立て ASSEMBLY
●セッティングガイド ADJUSTMENT
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●分解図 EXPLODED VIEW
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
2 〜3
3
4 〜5
6 〜7
8 〜28
28 〜29
30
31 〜33
34 〜37
目 次 INDEX
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly.
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。組立てに不慣れな方
は、模型を良く知っている人にアドバイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は幼児の手がとどかない所で必ずおこなっ
てください。
●動かして楽しむ場所は、万一の事故を考えて安全を確認してから、責任をもっ
てお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に保管してください。
UNDER SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modellers before
beginning assembly and if they do not fully understand any part of the
construction.
●Assemble this kit only in places out of children's reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
© 2002 KYOSHO CORPORATION／禁無断転載複製
THE FINEST RADIO CONTROL MODELS
R
1/ 8 SCALE RADIO CONTROLLED
.21 ENGINE POWERED 4WD RACING BUGGY
INSTRUCTION MANUAL
組立／取扱説明書
II インファーノ MP‑7.5 金井祐一 エディション
INFERNO MP-7.5 YUICHI KANAI EDITION 2 II
写真のボディ、ウイング用デカールはキットに付属しません。
通常のキットデカールが付属します。
Picture shows special decals not included in the kit.
Kit includes standard MP‑7.5 decals.

1
２チャンネル２サーボ無線操縦機
（プロポ）
2ch radio control set with 2 servos.
●このキットには２チャンネル２サーボの
プロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●スロットルサーボは、リバースで使用し
ます。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set.
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set.
■受信機用ニカドバッテリー
Battery for Receiver
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■サーボ
Servo
■受信機
Receiver
18〜20mm
38〜41mm
31〜36mm
29〜32mm 43〜48mm
キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
使用できるサーボ・受信機サイズ
Suitable servos & receiver
2エンジンおよびマフラー
Engine / Muffler / Tire
●このキットには21クラスエンジンが必要です。
●This kit requires a .21 class engine.
●This kit requires a 2 channel radio con-
trol set with 2 servos.
●Because there are stick-type and wheel-
type transmitters, use which ever fits
your convenience best.
●Switch the reverse (transmitter) for the
throttle control.
●For more information on the radio con-trol
set, refer to its instruction manual.
3
燃料と始動用具
Required for engine starting:
No.71161
6V X-FORCE 600
ニカドバッテリー
Ni-Cd Battery
No.71641
6V-1000mAh
ニカドバッテリー
Ni-Cd Battery
■21クラスカー用エンジン
Engine for .21-class cars
パイロットシャフト、クラ
ンクシャフト一体型のエン
ジンに限ります。
Only using a type of .21
class engine, which is made
crank shaft and pilot shaft
as one part (SG shaft only).
※
■マフラー
Muffler
■マニホールド
Manifold
■プラグ
Plug
■タイヤ
Tire
＋−
No.96422
クイックフュールポンプ
Quick Fill Fuel Bottle
No.IFW-37
SP サイレンサー (FEMCA)
SP Silencer (FEMCA)
No.39514
マニホールド（O.S.21RZ, ピコ, ノバロッシ）
Manifold (O.S.21RZ, Picco, Nova Rossi)
No.39516
マニホールド（O.S.21RG）
Manifold ( O.S.21RG)
No.W-5651
スーパーマルチピンタイヤ
Super Multi Pin Tire
No.80312
ロッキングジグ／レンチ
Locking Jig & Wrench
No.1793
スターターボックス
Starter Box
■燃料
Glow Fuel
■燃料ポンプ
Fuel Pump
■プラグヒーター
Plug Heater
■プラグレンチ
Plug Wrench
■スターター
Starter
■スターター用バッテリー
Battery
4
塗料
Paint
●ボディの塗装には塗料が必要です。
京商では、 モデル用塗料、スプレー
を販売していますのでご利用ください。
5
その他
Other equipment required.
S
I
L
O C
N
E
O
I
L
I
■ダンパーオイル
Shock Oil
■ストラップ（M）
Strap (M)
●For painting the body, use Kyosho
paints for models!
No.1701KP / KY
蛍光ストラップ
Fluorescent Strap
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76501〜76711
No.2230
ポリカカラー
POLYCA COLOR
■ジョイントパイプ
Joining Pipe
No.92515
マフラージョイントパイプ
Muffler Joining Pipe
No.73802
RCモデルフュール
プロスペックフュール（バギー用）
RC Model Fuel
PRO Spec Fuel (Buggy)
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
2
No.695143
スパークブースター
Spark Booster
No.695142
DC急速充電器
DC Quick Charger

6
組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
ナイフエッジリーマー
KNIFE EDGE REAMER
No.695101
下穴加工が不要で、直接
1mm〜15mmの正確な穴
あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm
holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■10mmボックスドライバー
Box Wrench
プロポの準備 RADIO PREPARATION
■瞬間接着剤
Instant Glue
■十字レンチ
Cross Wrench
■グリス
Grease
■ニッパー
Wire Cutters
Grease
■キリ
Awl
ネジロック剤
■ネジロック剤
Screw Cement
■ゴム系接着剤
Rubber Cement
ゴム系接着剤
■六角レンチ（1.5mm, 2mm, 2.5mm, 3mm）
Hex Wrench (1.5mm, 2mm, 2.5mm, 3mm)
3
●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
▼受信機
Receiver
4
3
▼スイッチ
Switch
サーボ▼
Servo
7
ON
OFF 9
▲バッテリー
Battery
1
1
2
11
2
11
送信機
Transmitter
▲
5
5
ON
OFF
ON
OFF
10
6
10
6
8
8
1
2
3
4
5
6
7
8
9
10
11
●始める時
●終わる時
送信機に単3乾電池をセットす
る。
送信機のアンテナをのばす。
電充電した受信機用ニカド
バッテリーをつなぐ。
受信機のアンテナをのばす。
トリムを中央にセットする。
送信機のスイッチを入れる。
受信機のスイッチを入れる。
ハンドル/トリガーを動かして
受信機のスイッチを切る。
送信機のスイッチを切る。
送信機のアンテナを縮める。
1
2
3
4
5
6
7
8
9
10
11
●START
●FINISH
Insert AA-size batteries into the
Transmitter.
Extend the Transmitter antenna.
Connect the charged Ni-Cd bat-
tery to the receiver.
Unwind the Receiver antenna.
Center the Transmitter trims.
Switch "ON" the Transmitter.
Switch "ON" the Receiver.
Make sure the servos move ac-
cording to your transmitter in-
puts.
Switch "OFF" the Receiver.
Switch "OFF" the Transmitter.
Retract the Transmitter antenna.
使用する工具の取扱いには、
十分注意してください。
CAUTION: Handle tools carefully!
注意

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
余分をカットする。
Cut off excess.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
番号の順に組立てる。
Assemble in the specified
order.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
1901
オプションのベアリングの品番。
例 : No.1901
Ball bearings are optional!
(with optional part no.)
をカットする。
Cut off shaded portion.
4

TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合がありますが、
部品が確実に固定されるまでしめこんでください。ただし、しめすぎるとネジがきかなくなり
ますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立ててください。
また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes.
Before using them, check the screws on the true-to-scale diagrams on the left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
3mm
E3 Ｅリング
E-ring
6.8mm ピロボール
Pillow Ball
6.8mm
5
組立て前の注意（２） BEFORE YOU BEGIN (2)
MEMO

No.1
No.4
No.5
6

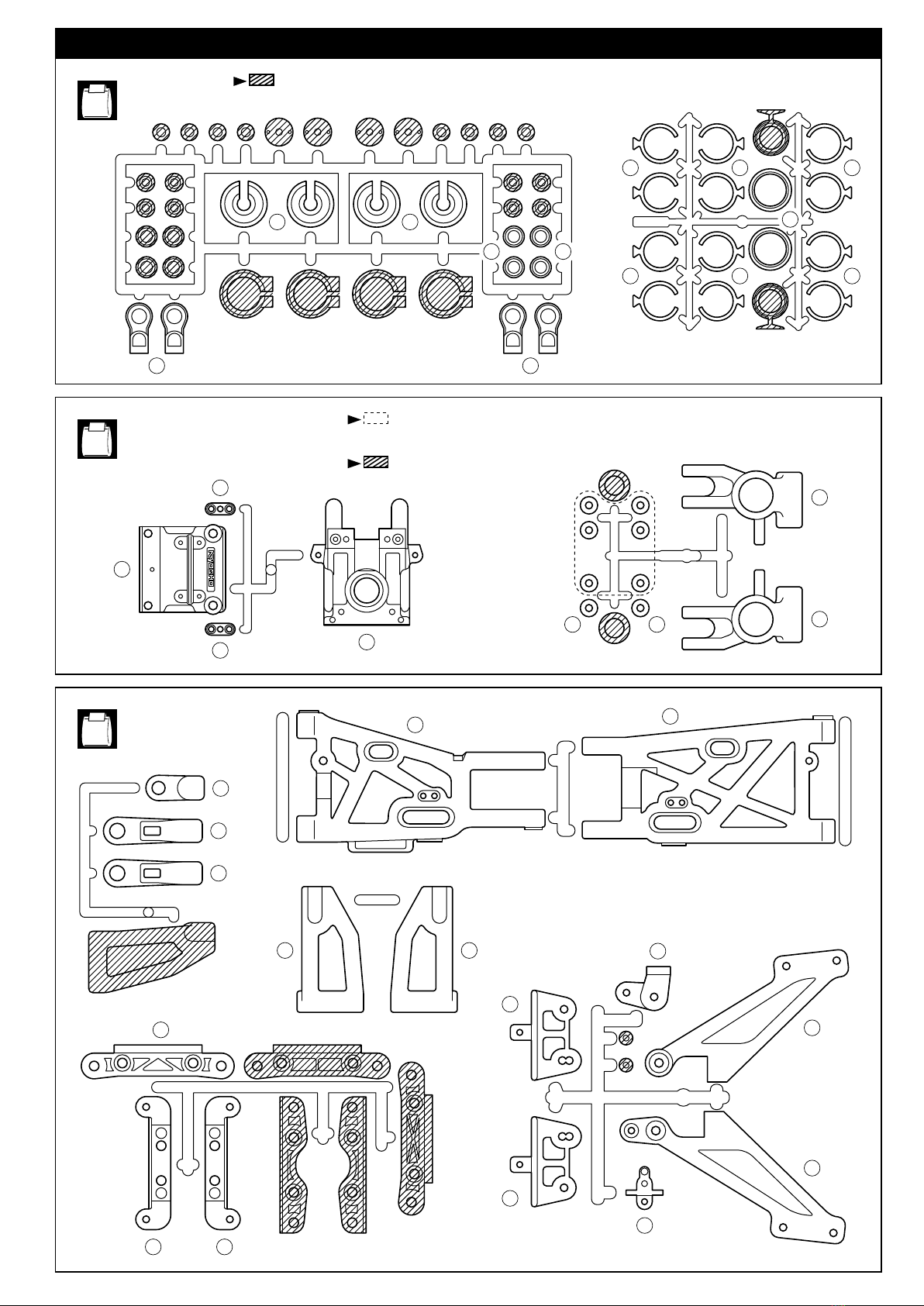

ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (1)
166
166
166 166
163
166 166
17
49
283
284
288288
284
283
49
70
41
261 261
41
72
21
62 189
29
29
25
24
30
28
37
16
36 34
35
36
Use the parts within the dotted lines as tunning options.
Shaded parts are not used.
Shaded parts are not used.
ランナー付 プラパーツ配置図 （1）
部の部品は、セッティング用に使用してくだい。
部の部品は使用しません。
部の部品は使用しません。

No.6
No.9
7

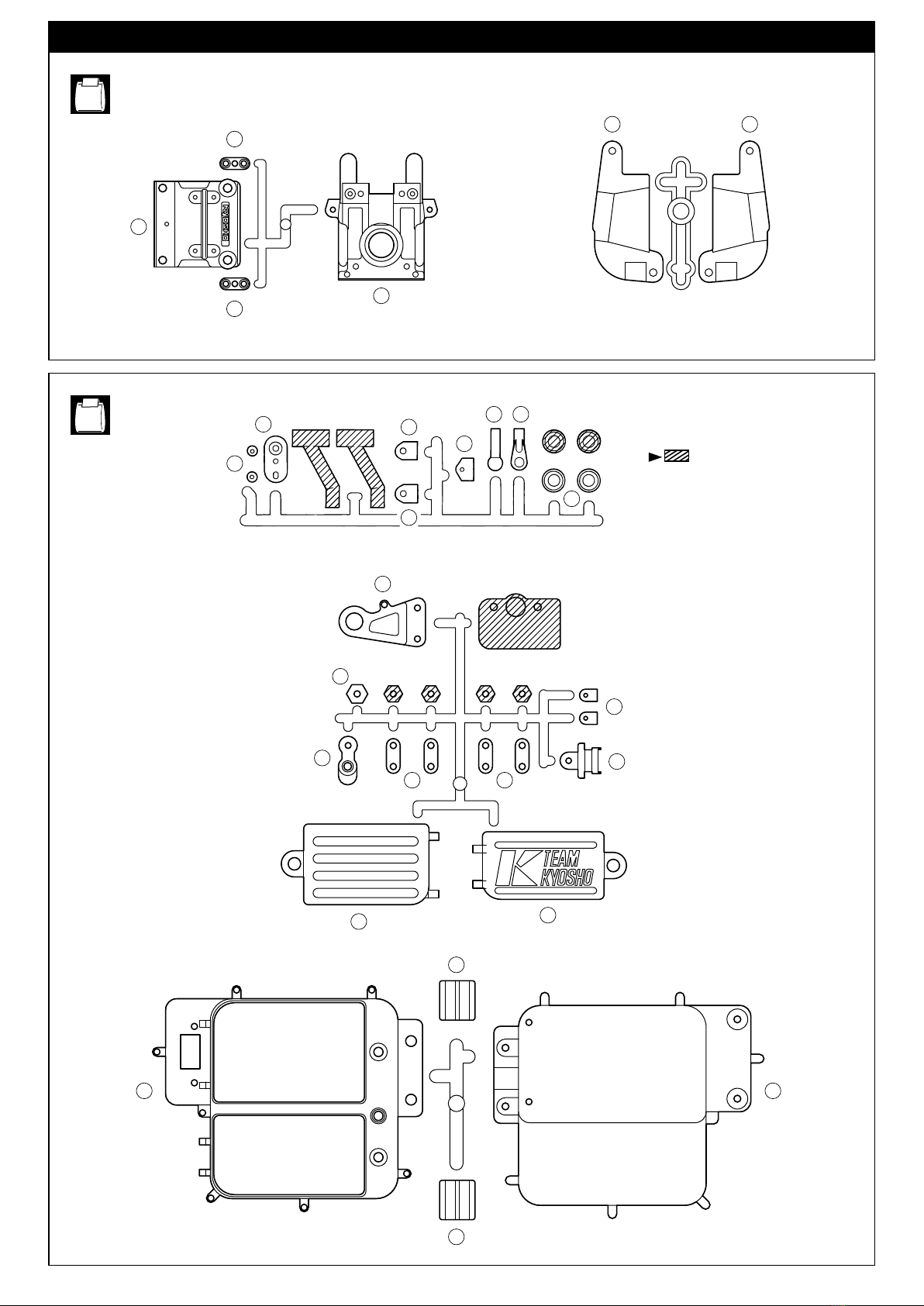

ARRANGEMENT OF PLASTIC PARTS ON RUNNERS (2)
49
16
259 258
146
142
141
147 143
144 145
134
122
123
133
126
149
149
125 129
127
133
101
128
91
49
17
Shaded parts are not used.
部の部品は使用しません。
ランナー付 プラパーツ配置図 （2）

No.2
8
Part bags used.

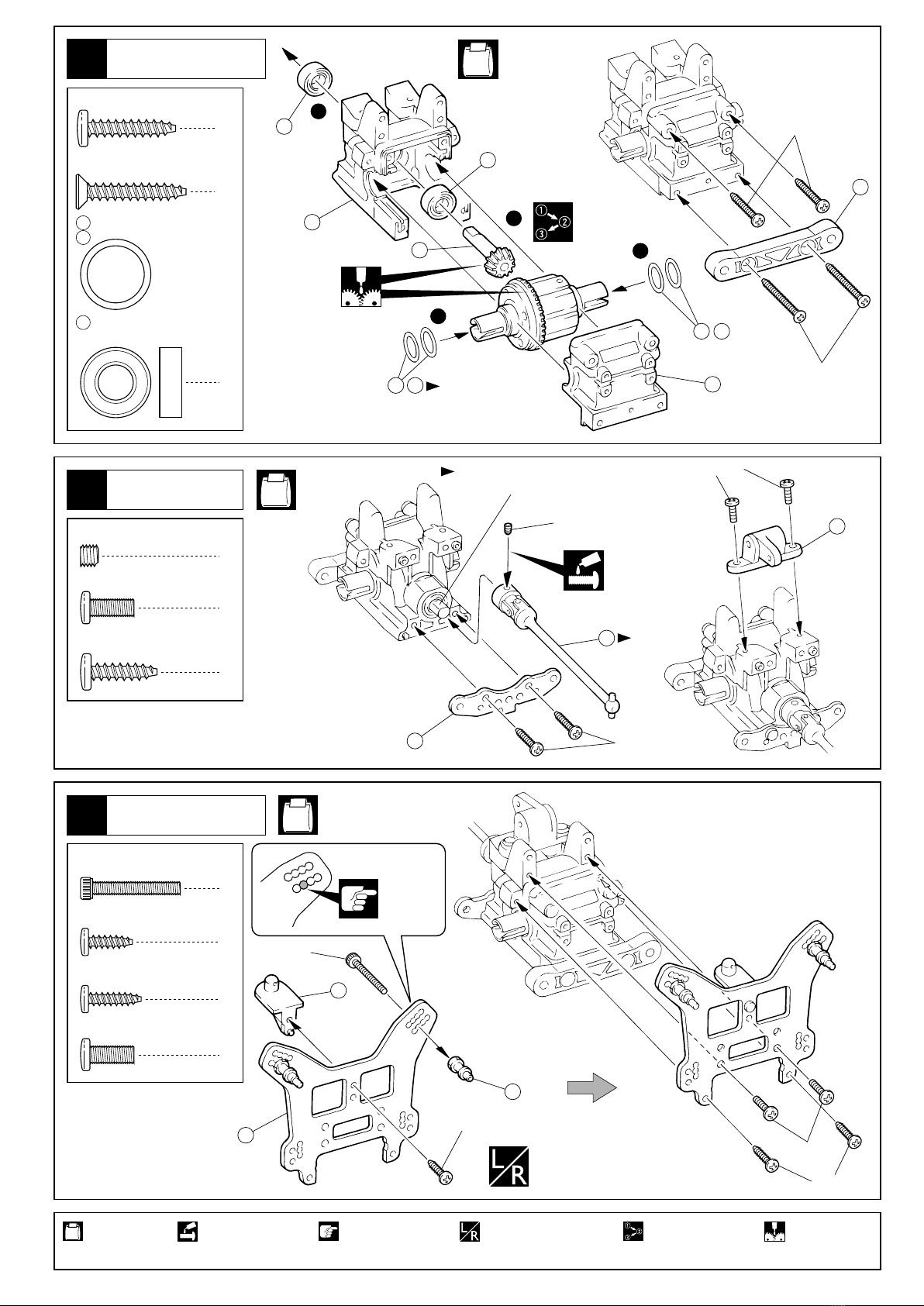

1Gear Differential
Assemble in the specified order. Apply grease.
3 x 15mm
TP F/H Screw
6
5 8 x 16mm
Ball Bearing
3
4 x 4mm
Set Screw
4
11 4 x 10mm
Shim
6
6 6mm
O-ring
2
4 2.6 x 14mm
Shaft (Black)
201 2.6 x 12.8mm
Shaft (Black)
18 T (Black)
18 T (Black)
7
Flat surface
10
10
9
11
11
11
18 T (Black)
203
203
202 205
203
12 T
(Black)
Step
202
205
12 T (Black)
Step
202
205
12 T (Black)
Step
Silicone Oil #1000
20 T (Silver)
20 T (Silver)
10 T
(Silver)
10 T (Silver)
204 251
TCD Gear Oil
Fill up to 80%.
Fill up to 80%.
Fill up to 80%.
251
TCD Gear Oil
293
8
201
6
1
204
4x4mm
5
15
8
5
12
6
201
3x15mm
2
8
4
6
1
2
4x4mm
5
15
8
5
12
6
4
3x15mm
18 T (Black)
203
202
205
203
12 T
(Black)
Step
204
201
6
1
204
4x4mm
5
15
7
5
13
6
201
3x15mm
< >
< >
< >
For Front
For Rear
For Center
Pay close attention here!
4
4
202
Differential Shaft (A)
2
9
Differential Shaft (B)
2
2
2
1
1
1
3
3
3
1
1
1
2
2
2
4
4
4
3
3
3
12
使用する袋詰。
デフギヤ
番号の順に組立てる。 グリスを塗る。
TPサラビス
ベアリング
セットビス
シム
Oリング
シャフト（黒）
シャフト（黒）
< >
< >
< >
フロント用
リヤ用
センター用
18 T（黒）
18 T（黒）
平らな面
18 T（黒）
12 T
（黒）
段付有り
12 T（黒）
段付有り
12 T（黒）
段付有り
シリコンオイル#1000
20 T（銀）
20 T（銀）
10 T
（銀）
10 T（銀）
LSDギヤオイル
※オイルは8分目まで入れる。
※オイルは8分目まで入れる。
※オイルは8分目まで入れる。
LSDギヤオイル
18 T（黒）
12 T
（黒）
段付有り
注意して組立てる所。
デフシャフト（A）
デフシャフト（B）

No.4, No.5,
No.10
No.4, No.5, No.10
9
Part bags used. Apply threadlocker
(screw cement).
Pay close attention
here!
3Rear Gearbox
4Rear Shock Stay
Tighten the set screw to the flat spot.
24
208
252
25
253
27
5x4mm
4x10mm
4x15mm
3x20mm
3x10mm
3x12mm
4x10mm
Holes for
mounting.
1
5 x 4mm
Set Screw
2
4 x 10mm
Screw
2
4 x 15mm
TP Screw
2
3 x 20mm
Cap Screw
1
3 x 10mm
TP Screw
2
4 x 10mm
Screw
2
3 x 12mm
TP Screw
Assemble left and right
sides the same way.
No.2, No.4,
No.5, No.10
2Rear Gearbox
Adjust the backlash
with the shims.
2
4 x 20mm
TP Screw 5
5
16
19 , 20
19 20 17
1
3
2
21
4x25mm
4x20mm
18
2
2
4 x 25mm
TP F/H Screw
19
20
13 x 16mm
Shim
2
5 8 x 16mm
Ball Bearing
Assemble in the
specified order.
Apply grease.
Long
使用する袋詰。 ネジロック剤を塗る。 注意して組立てる所。
リヤギヤボックス
リヤダンパーステー
セットビス
ビス
TPビス
取付穴
平らな面にセットビスを固定する。
キャップビス
TPビス
TPビス
ビス
左右同じように組立てる。
リヤギヤボックス
TPビス
枚数を変えて、バック
ラッシュを調整する。
TPサラビス
シム（厚 Thick）
シム（薄 Thin）
ベアリング
番号の順に組立てる。 グリスを塗る。
長

No.4, No.10
No.4
10
Part bags used.
6Rear Suspension
7Rear Suspension
x2
Assemble as many times
as specified.
Assemble in the
specified order.
Pay close attention here!
Assemble left and right
sides the same way.
For adjusting the
ground clearance.
Top
Bottom 1mm
Ò R Ó marked.
approx. 16mm
2
54 2.6 x 17mm
Shaft
2
5 x 4mm
Set Screw
2
3 x 8 x 5mm
Plastic Collar
36
35
68
5
34
36
5
21
3
54
33 39
38
39 37
4x12mm
5x4mm
41
254
41
Ò L Ó marked.
x2
True-to-scale diagram.
2
4 x 12mm
Set Screw
4
39 E-ring (Silver)
4
5 8 x 16mm
Ball Bearing
2
38 3 x 48mm
Shaft (Black)
41 7.8mm
Ball End
Adjust the wheel base by using the other
spacer instead of .
4
36
No.4, No.5, No.10
5Wing Stay
Note the types
of screws !
28
29
209
209
30
210
210
29
210
210
3x15mm
3x15mm
4x20mm
4x20mm
4x15mm
4x15mm
2
4 x 15mm
TP Screw
2
4 x 20mm
Screw
4
3 x 15mm
Cap Screw
4
210 3mm
Head Washer
Reverse screw
2
254
Rear Upper Rod
< >
< >
For left side.
For right side.
使用する袋詰。
リヤサスペンション
リヤサスペンション
２セット組立てる（例）。番号の順に組立てる。 注意して組立てる所。
左右同じように組立てる。
シャフト
セットビス
プラカラー
Ò R Óのマーク
Ò L Óのマーク
車高調整用
上
下
約16mm
原寸図。
セットビス
Eリング（銀）
ベアリング
シャフト（黒）
ボールエンド
を他のスペーサーと交換することで、
ホイールベースの変更ができます。
36
ウィングステー
TPビス
ビス
ビスの種類に注意。
キャップビス
ヘッドワッシャー
逆ネジ
リヤアッパーロッド
< >
< >
左側用
右側用

No.4, No.10
No.4,
No.10
11
Part bags used.
9Rear Suspension
10
Rear Suspension
2
3 x 12mm
Screw
4
2.6 x 5mm
F/H Screw
2
3 x 4mm
Set Screw
Assemble in the
specified order.
Pay close attention here! Ensure smooth non-binding
movement while assembling.
Assemble left and right
sides the same way.
Holes for mounting.
48
210
49
49
50
1
2
4
3
1
2
3mm
3x25mm
3x4mm
3x4mm
3x4mm
3x3mm
3x3mm
3x12mm
2.6x5mm
2.6x5mm
51
255
52
51
3x10mm
3mm
Nylon Nut 2
2
48
7.8mm
Ball
2
3 x 10mm
Set Screw
2
3 x 3mm
Set Screw
2
5.8mm
Ball
255
2
52
4
51 5.8mm
Ball End (S)
No.4, No.10
8Rear Suspension
For left side.
For right side.
43
44
44
45
3x10mm
4
44
E-ring (Black)
2
43 4 x 74mm
Shaft
2
3 x 10mm
Cap Screw
2
45
7.8mm
Flange Ball (Black)
Stabilizer Ball (Black)
2
210 3mm
Head Washer
2
3 x 4mm
Cap Screw
Diameter 2.8mm
2
3 x 25mm
Cap Screw
Holes for
mounting.
使用する袋詰。
リヤサスペンション
リヤサスペンション
ビス
サラビス
セットビス
番号の順に組立てる。
注意して組立てる所。 可動するように組立てる。
左右同じように組立てる。
取付穴
ナイロンナット
ツバ付ボール
セットビス
セットビス
ボール
ボールエンド（S）
リヤサスペンション 右側用
左側用
Eリング（黒）
シャフト
キャップビス
座付ボール（黒）
スタビボール（黒）
ヘッドワッシャー
キャップビス
直径2.8mm
キャップビス
取付穴

No.4,
No.9,
No.10
12
Part bags used.
12
Chassis
13
Front Gearbox
Assemble in the specified order. Apply grease.
1
3 x 18mm
Cap Screw
1
76
6.8mm
Ball
No.6, No.10
5
5
16
18
19 , 20
19 20 17
256
1
2
3
2
4x20mm
4x20mm
76
57
58
56
3x18mm
3x10mm
1
56
Torque Rod Ball
2
58 6.8mm
Ball End (L)
4
4 x 20mm
TP Screw
2
5 8 x 16mm
Ball Bearing
19
20
13 x 16mm
Shim
Adjust the backlash with the shims.
1
3 x 10mm
F/H Screw
No.9, No.10
11
Chassis
55
4x20mm 4x20mm
4 x 20mm
TP F/H Screw
4
Long
使用する袋詰。
シャシー
フロントギヤボックス
番号の順に組立てる。 グリスを塗る。
キャップビス
ツバ付ボール
トルクロッドボール
ボールエンド（L）
TPビス
ベアリング
シム（厚 Thick）
シム（薄 Thin）
枚数を変えて、バックラッシュを調整する。
サラビス
シャシー
TPサラビス
長い

No.6, No.10
No.6, No.10
13
Part bags used.
15
Front Shock Stay
16
Front Suspension
2
3 x 12mm
TP Screw
2
2.6 x 17mm
Shaft
Apply threadlocker
(screw cement).
Assemble in the
specified order. Assemble left and right
sides the same way.
27
214
3x20mm
4x10mm
4x10mm
3x12mm
3x12mm
258
294
69
69
33
5
5
66
54
67
259
4x10mm
4x10mm
5x4mm
1
2
3
4
4 x 10mm
Screw
2
3 x 20mm
Cap Screw
4
4 x 10mm
Cap Screw
4
5
54
8 x 16mm
Ball Bearing
2
5 x 4mm
Set Screw
69
Knuckle Collar
4
ÒLÓ marked.
ÒLÓ marked.
ÒRÓ marked.
ÒRÓ marked.
Holes for mounting.
Pay close attention here!
No.5, No.6, No.10
Tighten the set screw to
the flat spot.
14
Front Gearbox
62
213
257
4x15mm
4x20mm
5x4mm
1
5 x 4mm
Set Screw
4 x 15mm
TP F/H Screw
2
4 x 20mm
TP F/H Screw
2
< >
< >
For left side.
For right side.
Short
使用する袋詰。
フロントダンパーステー
フロントサスペンション
TPビス
シャフト
ネジロック剤を塗る。
番号の順に組立てる。 左右同じように組立てる。
ビス
キャップビス
キャップビス
ベアリング
セットビス
ナックルカラー
ÒLÓのマーク
ÒLÓのマーク
ÒRÓのマーク
ÒRÓのマーク
取付穴
注意して組立てる所。
フロントギヤボックス
TPサラビス
セットビス
TPサラビス
平らな面にセットビスを
固定する。
< >
< >
左側用
右側用
短

No.5, No.6, No.10
14
Part bags used. Assemble in the specified order. Pay close attention here!
Assemble left and right
sides the same way.
18
Front Suspension
2
76
6.8mm
Ball
261
76
72
260
39
75
39
3mm
3x22mm
1
2
3
4
4
39 E-ring (Silver)
2
75 3 x 40mm
Shaft (Black)
2
2
72 6.8mm
Ball End
3mm
Nylon Nut
approx. 8.5mm
Long
No.5, No.6, No.10
17
Front Suspension
71
43
39
39 44
44
70
4x12mm
1
2
3
1
2
3
For right side.
For left side.
2
4 x 12mm
Set Screw
4
39
E-ring (Silver)
4
44
E-ring (Black)
2
43 4 x 74mm
Shaft
2
71 3 x 38mm
Shaft
For adjusting the ground clearance.
Top
Bottom 1mm
Reverse screw
260
Front Upper Rod
2
3 x 22mm
Cap Screw
2
True-to-scale
diagram.
使用する袋詰。 番号の順に組立てる。 注意して組立てる所。
左右同じように組立てる。
フロントサスペンション
ツバ付ボール
約8.5mm
長
Eリング（銀）
シャフト（黒）
ボールエンド
ナイロンナット
フロントサスペンション
セットビス
シャフト
シャフト
Eリング（銀）
Eリング（黒）
右側用
左側用
車高調整用
上
下
逆ネジ
フロントアッパーロッド
キャップビス
原寸図。

15
Part bags used.
No.6, No.10
20
Chassis
4 x 20mm
TP F/H Screw
4
77
4x20mm
4x20mm
3x10mm
1
22
1
3 x 10mm
TP Screw
シャシー
TPサラビス
TPビス
Assemble in the
specified order.
Assemble left and right
sides the same way.
Ensure smooth non-binding
movement while assembling.
No.6
No.10
2
3 x 12mm
Screw
4
2.6 x 5mm
F/H Screw
2
3 x 4mm
Set Screw
49
49
262
1
2
3x4mm
3x4mm
3x3mm
3x3mm
3x12mm
2.6x5mm
2.6x5mm
51
255
216
51
3x10mm
2
3 x 10mm
Set Screw
2
3 x 3mm
Set Screw
2
5.8mm
Ball
255
2
216
4
51 5.8mm
Ball End (S)
Stabilizer Ball (Silver)
Diameter 2.5mm
19
Front Suspension
使用する袋詰。 番号の順に組立てる。
左右同じように組立てる。 可動するように組立てる。
ビス
サラビス
セットビス
セットビス
セットビス
ボール
ボールエンド（S）
スタビボール（銀）
直径2.5mm
フロントサスペンション

16
No.9, No.10
No.8, No.9, No.10
23
Center Gearbox
22
Center Gearbox
87
91
88
89
89
220 220
90
91
149
149
3x8mm
3x8mm 4x15mm
4x15mm
3x10mm
3x3mm
3x3mm
Use thick one.
4 x 15mm
TP F/H Screw
4
2
3 x 3mm
Set Screw
91
88 87
Bend the rods
if they contact
the plate.
7mm14mm
Part bags used. Pay close attention here!
No.8
21
Center Gearbox
79
218
79
79
79
263
263
263
78
263
78
78
78
82
218
83
78
78
Center Differential
218 20mm
Disk Plate Bolt
8
79
Brake Pad (Black)
6
78
Brake Caliper
approx. 13mm
Apply rubber type glue.
4
3 x 10mm
TP F/H Screw
2
220 3mm
F/H Washer
4
3 x 8mm
TP F/H Screw
2
使用する袋詰。 注意して組立てる所。 ゴム系接着剤で接着する。
センターギヤボックス
セットビス 厚いものを使用。
ロッドがプレ
ートにあたる
場合はペンチ
で曲げる。
センターギヤボックス
TPサラビス
センターデフ
ディスクプレートボルト
ブレーキパッド（黒）
ブレーキキャリパー
約13mm
センターギヤボックス
TPサラビス
サラワッシャー
TPサラビス

17
No.7, No.10
Note the types
of screws !
25
Steering
58
224
266
56
100
225
225 225
210
101
291
292
3x15mm
3x18mm
3mm
3mm 4x10mm
3x10mm
4x10mm
(Flanged)
1
4 x 10mm
Screw
4
4 x 10mm
F/H Screw
3 x 15mm
F/H Screw
2
3mm
Nut
2
3mm
Flanged Nut
4
266 6.8mm
Ball
6
58 6.8mm
Ball End (L)
291
Tapered Collar
2
3 x 18mm
F/H Screw
4x10mm
4x10mm
Long
Short
Note the
direction.
Remove these screws
and retighten after
installing .
3x8mm
Part bags used. Apply threadlocker
(screw cement).
Pay close attention here!
Assemble left and right
sides the same way.
True-to-scale
diagram.
No.7, No.10
24
Steering
222 223
221
221
221
221
95
265
98
98
99
99
3mm 3mm
3x10mm
3x10mm
4x10mm
4x10mm
Long
Short
2
3 x 10mm
Washer
2
3mm
Flanged Nut
2
99
Steering Pin
2
98
Steering Collar
Note the direction.
Tentatively tighten.
2
4 x 10mm
F/H Screw
4
221 6 x 10mm
Ball Bearing
Reverse screw
1
3 x 10mm
F/H Screw
1
3 x 8mm
Cap Screw
2
56
Torque Rod Ball
4
225 4mm
F/H Washer
1
210 3mm
Head Washer
2
224
Tie Rod
approx. 24mm
100
56
Holes for
mounting.
226
58
Short
2
3x6x2mm
Collar
292
2
2
使用する袋詰。 ネジロック剤を塗る。 注意して組立てる所。
左右同じように組立てる。 原寸図。 仮止め。
(フランジ付)
長い
短い
向きに注意。
ビスの種類に注意。
仮止めのビスを外して使う。
ビス
サラビス
サラビス
サラビス
ナット
フランジ付ナット
ボール
ボールエンド（L）
テーパーカラー
ステアリング
ステアリング
ワッシャー
フランジ付ナット
ステアリングピン
ステアリングカラー
長い
短い
向きに注意。
サラビス
ベアリング
逆ネジ
サラビス
キャップビス
トルクロッドボール
サラワッシャー
ヘッドワッシャー
タイロッド
約24mm
取付穴
短い
カラー

18
Part bags used. Pay close attention here! Must be purchased separately!
No.3
Use taper collet
included in the kit.
27
Engine
No.3
26
Engine
2
5 x 8 x 0.2mm
Shim
227
110
111
111
112
210
3x10mm
5x8x0.2mm
105
267
107
269
269
269
270 268
270
268
270
270
107
Assemble the following parts
with pulling the crankshaft.
Engine
Engine
Engine
105
1
3 x 6mm
Cap Screw
4
3 x 10mm
Cap Screw
1
110 5 x 20mm
Shim
1
5 x 10mm
Washer
2
111 5 x 10mm
Ball Bearing
3x6mm
5x10mm
5x8x0.2mm
A number and / or type of shim need to be
adjusted depending on the type of engine.
105
1
Tapered Coret
1
107
Pilot Nut
Ensure smooth non-binding
movement while assembling.
268 3 x 5 x 0.2mm
Shim
1
210 3mm
Head Washer
3
The short side of must
be in the groove of .
107
270
使用する袋詰。 注意して組立てる所。 別購入品。 可動するように組立てる。
エンジン
エンジン
クランクシャフトを引っ張り
出した状態で組み立てます。
エンジン
エンジン
エンジン
必ずキット付属の テーパー
コレットを使用する。
105
キャップビス
キャップビス
シム
シム
ワッシャー
ベアリング
エンジンによってワッシャー及び
シムの種類、枚数を調整する。
※
テーパーコレット
パイロットナット
シム
ヘッドワッシャー
の短い方を の溝に入れる。 107270

19
Part bags used. Must be purchased separately!
No.3, No.10
28
Engine Insert a sheet of paper
before installing.
180
180
4x10mm
4x10mm
4x6mm
4x6mm
Front
4
4 x 6mm
F/H Screw
4
4 x 10mm
Flanged Cap Screw
No.9, No.10
Bend so it fits into the muffler.
Manifold
Nylon Strap
Muffler Joining Pipe
Muffler
Muffler
29
1
4 x 4mm
Set Screw
2
3 x 6mm
F/H Screw
3x6mm
4x4mm
184 185
使用する袋詰。 別購入品。
エンジン
前
紙1枚分のすきまをあける。
サラビス
フランジ付キャップビス
マフラー
セットビス
サラビス
マフラーに合わせて曲げる。
マニホールド
ナイロン
ストラップ
マフラージョイント
パイプ
マフラー

No.8, No.9,
No.10
20
Part bags used.
Note the types of screws !
30
Fuel Tank
Pay close attention here! Must be purchased
separately!
183
121
122
183
123
3x10mm
3x15mm
3x15mm
271
Cut the Silicone Tube, depending
on Engine and Muffler.
2
3 x 15mm
TP Screw
2
3 x 10mm
TP F/H Screw
271
Note the direction for O-ring.
228
No.9, No.10
31
Radio
2
3 x 8mm
Screw
3 x 6mm
Screw (Silver)
1
2 x 30mm
Screw
2 x 20mm
Screw
1
7
2 x 8mm
TP Screw
193
126
125
272
125
127
127
128
129
3x8mm
2x20mm
2x30mm
2x8mm 2x8mm
2x8mm
3x6mm
Switch
Switch
2mm
1
Cut off shaded portion.Drill holes with the
specified diameter.
2mm
使用する袋詰。
燃料タンク
注意して組立てる所。 別購入品。
TPビス
TPサラビス
ビスの種類に注意。
エンジン、マフラーに合せてシリコン
チューブの長さを調節する。
Oリングの向きに注意。
プロポ
ビス
ビス（銀）
ビス
ビス
TPビス
をカットする。2mmの穴をあける（例）。
スイッチ
スイッチ
