Lamborghini Caloreclima GASTER N 119 User manual

cod. 3541F272 - Rev. 00 - 06/2018
ISO 9001 CERTIFIED COMPANY
GASTER N 119 ÷ 289 AW
IT - ISTRUZIONE PER L’USO L’INSTALLAZIONE E LA MANUTENZIONE
EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE
ES - INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO
RO - INSTRUCŢIUNI DE UTILIZARE INSTALAREA ŞI ÎNTREŢINEREA
RU - ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, МОНТАЖУ ИТЕХОБСЛУЖИВАНИЮ
3541F272

GASTER N 119 ÷ 289 AW
2cod. 3541F272 - Rev. 00 - 06/2018 IT
1. Istruzioni d’uso ................................................ 3
1.1 Presentazione................................................ 3
1.2 Pannello comandi.......................................... 3
1.3 Accensione e spegnimento............................ 3
1.4 Regolazioni.................................................... 3
1.5 Manutenzione................................................ 4
1.6 Anomalie........................................................ 4
2. Installazione ..................................................... 4
2.1 Disposizioni Generali..................................... 4
2.2 Luogo di installazione.................................... 4
2.3 Collegamenti idraulici .................................... 5
2.4 Collegamento gas.......................................... 5
2.5 Collegamenti elettrici ..................................... 6
2.6 Collegamento alla canna fumaria.................. 7
Certificazione
La marcatura CE documenta che gli apparecchi a gas LAMBORGHINI sono conformi ai requisiti
contenuti nelle direttive europee ad essi applicabili.
In particolare questo apparecchio è conforme alle seguenti direttive CEE:
•DirettivaApparecchiaGas2009/142recepitaconDPR15.11.96n°661
•DirettivaRendimenti92/42recepitaconDPR15.11.96n°660
•DirettivaBassaTensione2006/95
•DirettivaCompatibilitàElettromagnetica2004/108
Questo simbolo indica “Attenzione” ed è posto in corrispondenza di tutte le avvertenze relative alla sicurezza. Attenersi
scrupolosamente a tali prescrizioni per evitare pericolo e danni a persone, animali e cose.
Questo simbolo richiama l’attenzione su una nota o un’avvertenza importante
• Leggere attentamente le avvertenze contenute in
questo libretto di istruzioni in quanto forniscono impor-
tanti indicazioni riguardanti la sicurezzadi installazione,
l’uso la manutenzione.
• Il libretto di istruzioni costituisce parte integrante ed
essenzialedel prodottoe deveessereconservatodall’u-
tilizzatore con cura per ogni ulteriore consultazione.
• Se l’apparecchio dovesse essere venduto o trasferito
ad un altro proprietario o se si dovesse traslocare,
assicurarsi sempre che il libretto accompagni la cal-
daia in modo che possa essere consultato dal nuovo
proprietario e/o dall’installatore.
• L’installazione e la manutenzione devono essere effet-
tuate in ottemperanza alle norme vigenti, secondo le
istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualicato.
• Un’errata installazione o una cattiva manutenzione
possono causare danni a persone animale o cose. È
esclusa qualsiasi responsabilità del costruttore per i
danni causati da errori nell’installazione e nell’uso e
comunque per inosservanza delle istruzioni date dal
costruttore stesso
• Prima di effettuare qualsiasi operazioni di pulizia o di
manutenzione, disinserire l’apparecchio dalla rete di
alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’appa-
recchio, disattivarlo, astenendosi da qualsiasitentativo
di riparazione o di intervento diretto. Rivolgersi esclu-
sivamente a personale professionalmente qualicato.
• L’eventuale riparazione-sostituzione dei prodotti dovrà
essereeffettuata solamente dapersonaleprofessional-
mente qualicato utilizzando esclusivamente ricambi
originali. Il mancato rispetto di quanto sopra può com-
promettere la sicurezza dell’apparecchio.
• Per garantire il buon funzionamento dell’apparecchio è
indispensabile fare effettuare da personale qualicato
la manutenzione annuale.
• Questo apparecchio dovràessere destinato solo all’uso
per il quale è stato espressamente previsto. Ogni altro
uso è da considerarsi improprio e quindi pericoloso.
• Dopo aver rimosso l’imballaggio assicurarsi dell’inte-
grità del contenuto.
• Gli elementi dell’imballaggio non devono essere
lasciati alla portata di bambini in quanto potenziali
fonti di pericolo.
• In caso di dubbio non utilizzare l’apparecchio e rivol-
gersi al fornitore.
3. Servizio e manutenzione................................. 7
3.1 Regolazioni.................................................... 7
3.2 Messa in servizio........................................... 8
3.3 Manutenzione................................................ 9
3.4 Risoluzione dei problemi ............................. 12
4. Caratteristiche e dati tecnici......................... 13
4.1 Dimensioni e attacchi .................................. 13
4.2 Vista generale e componenti principali........ 14
4.3 Tabella dati tecnici ....................................... 15
4.4 Diagrammi ................................................... 15

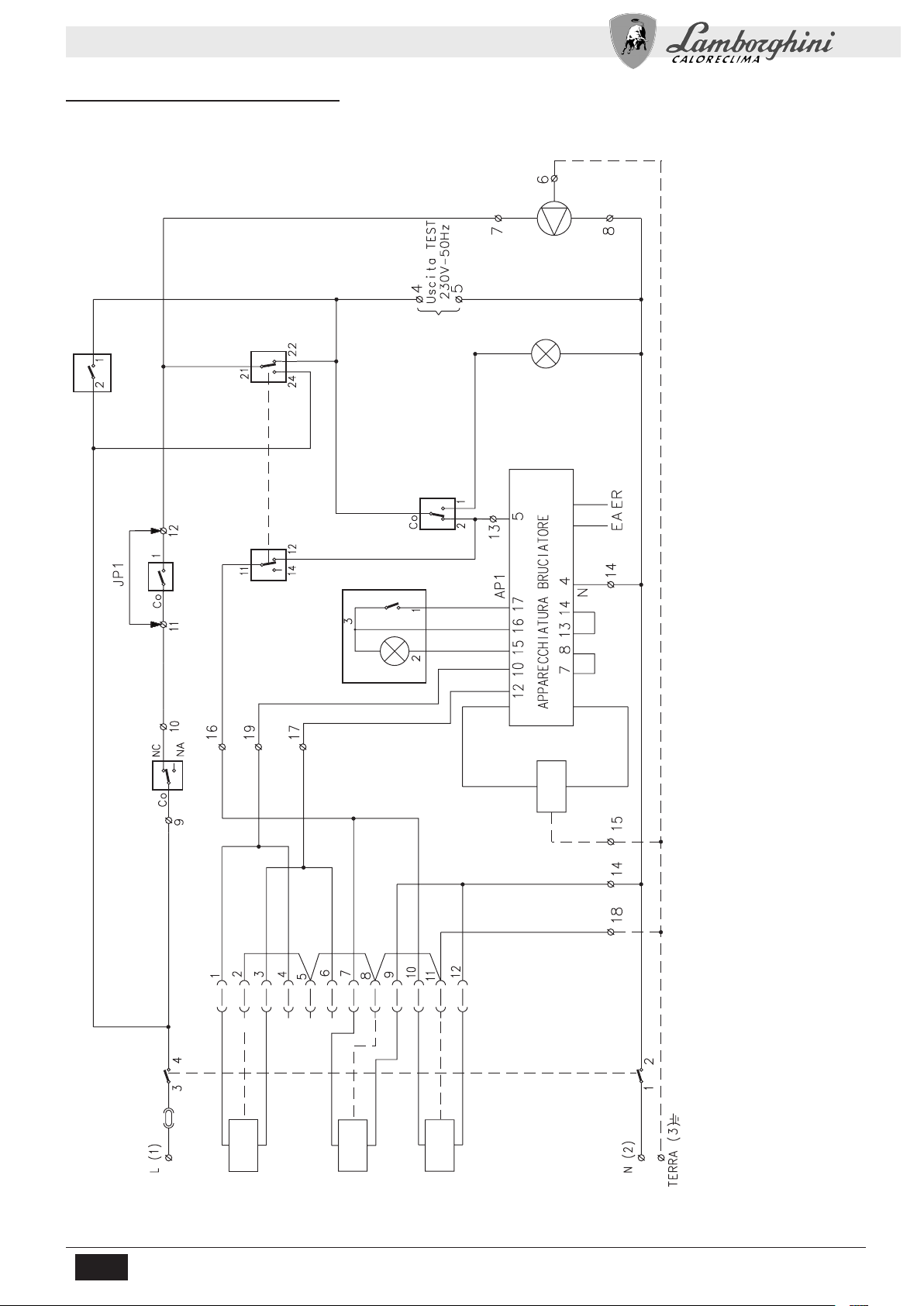

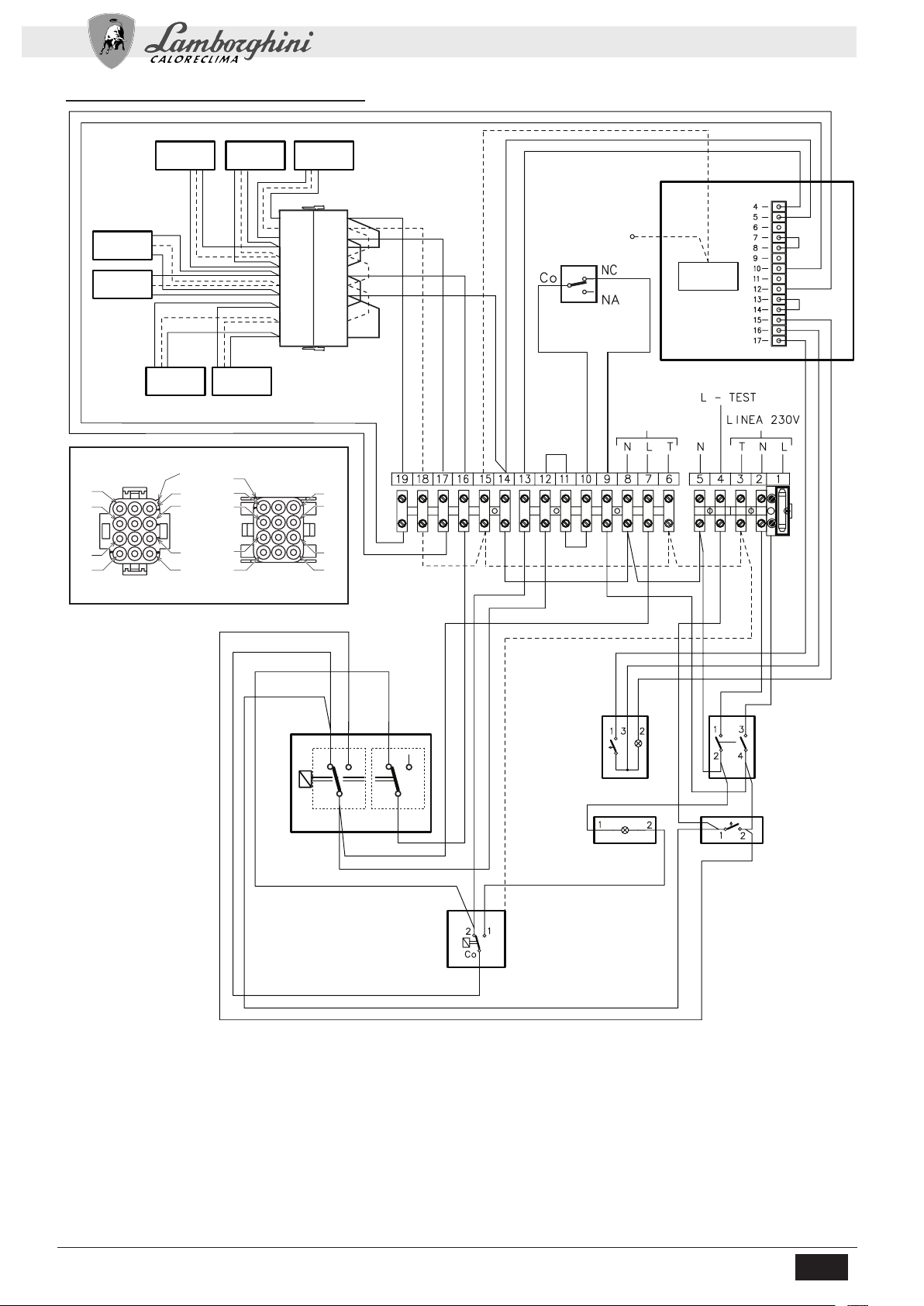

4.5 Schemi elettrici ............................................ 16

GASTER N 119 ÷ 289 AW
3
cod. 3541F272 - Rev. 00 - 06/2018
1. ISTRUZIONI D’USO
1.1 Presentazione
Gentile Cliente,
La ringraziamo di aver scelto GASTER N 119 ÷ 289 AW, una caldaia a basamento Lamborghini di concezione avanzata, tecnologia
d’avanguardia, elevata afdabilità e qualità costruttiva. La preghiamo di leggere attentamente il presente manuale e di conservarlo con
cura per ogni riferimento futuro.
GASTER N 119 ÷ 289 AW è un generatore termico per riscaldamento centrale ad alto rendimento funzionante a gas naturale o gas
liquido (congurabile al momento dell’installazione) governato da un avanzato sistema di controllo elettronico.
Il corpo caldaia si compone di elementi in ghisa, la cui particolare conformazione garantisce un’elevata efcienza di scambio in tutte le
condizioni di funzionamento e di un bruciatore atmosferico dotato di accensione elettronica con controllo di amma a ionizzazione.
La dotazione di caldaia comprende inoltre una valvola automatica di sato dell’aria in caldaia, un termostato di regolazione a 2 stadi,
termostato di sicurezza e termostato fumi.
Grazie al sistema di accensione e controllo amma elettronico, il funzionamento dell’apparecchio è in massima parte automatico.
All’utente è sufciente impostare la temperatura impianto tramite il termostato di regolazione.

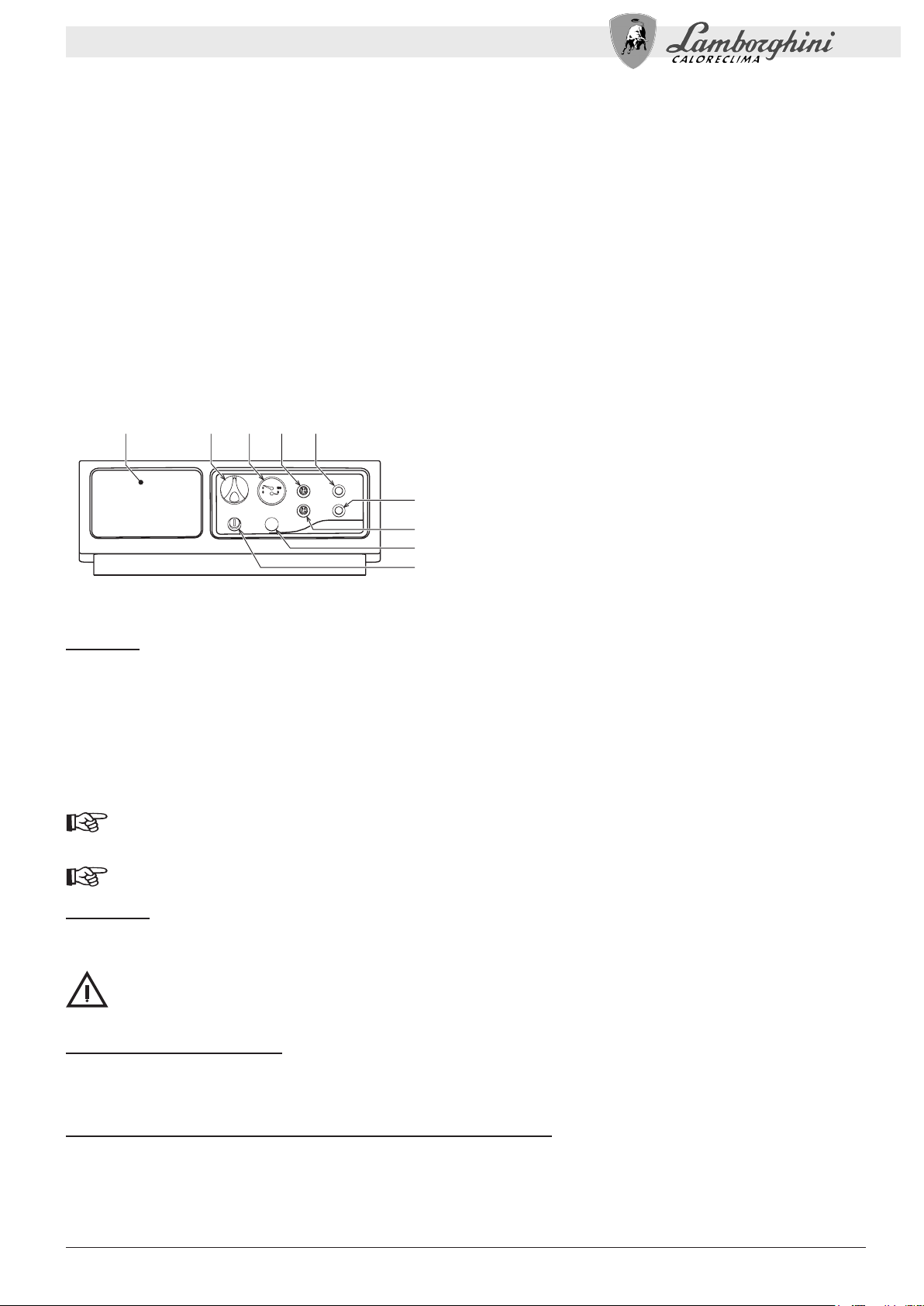

1.2 Pannello comandi
 





g. 1 - Pannello comandi
1Predisposizione centralina termostatica
2Termomanometro caldaia
3Coperchietto del termostato di sicurezza a riarmo manuale
4Tappo
6 Pulsante riarmo centralina controllo amma con spia di blocco
7Termostato di regolazione caldaia a 2 stadi
8Interruttore 0 - 1
9Interruttore TEST
10 Lampada di allarme (termostato di sicurezza o termostato fumi)
1.3 Accensione e spegnimento
Accensione
•Aprire il rubinetto del gas a monte della caldaia.
•Chiudere o inserire l’eventuale interruttore o spina a monte della caldaia
•Portare l’interruttore di caldaia “8” sulla posizione “acceso” (g. 1).
•Posizionare la manopola “7” sulla temperatura prescelta e quella dell’eventuale termostato ambiente sul valore di temperatura
desiderato. A questo punto il bruciatore si accende e la caldaia inizia a funzionare automaticamente, controllata dai suoi dispositivi di
regolazione e sicurezza.
•Qualora la caldaia venga dotata di una centralina elettronica termostatica, montata in posizione 1 di g. 1, l’utente dovrà tenere conto
anche delle istruzioni fornite dal costruttore della stessa.
Se dopo aver eseguito correttamente le manovre di accensione, i bruciatori non si accendono e il pulsante-spia blocco “6” si
illumina, attendere circa 15 secondi e quindi premere il suddetto pulsante. La centralina di controllo amma così ripristinata
ripeterà il ciclo di accensione. Se, anche dopo alcuni tentativi, i bruciatori non si accendessero, consultare il paragrafo anomalie.
In caso venisse a mancare l’alimentazione elettrica alla caldaia, mentre quest’ultima è in funzione, i bruciatori si spegneranno
e si riaccenderanno automaticamente al ripristino della tensione di rete.
Spegnimento
Chiudere il rubinetto del gas a monte della caldaia, posizionare l’interruttore di caldaia “8” su “spento” e togliere alimentazione elettrica
all’apparecchio.
Per lunghe soste durante il periodo invernale, al ne di evitare danni dovuti al gelo, è consigliabile far scaricare tutta l’acqua
della caldaia, e quella dell’impianto; oppure far introdurre l’apposito antigelo nell’impianto di riscaldamento.
1.4 Regolazioni
Regolazione temperatura impianto
Ruotando la manopola 7 di g. 1 in senso orario la temperatura dell’acqua di riscaldamento aumenta, in senso antiorario diminuisce. La
temperatura può essere variata da un minimo di 30° ad un massimo di 90°. Consigliamo comunque di non far funzionare la caldaia al di
sotto dei 45°.
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all’interno dei locali. Su comando del termostato ambiente la caldaia
si accende e porta l’acqua impianto alla temperatura impostata dal termostato di regolazione caldaia 7 di g. 1. Al raggiungimento della
temperatura desiderata all’interno dei locali il generatore si spegne.
Nel caso non sia presente il termostato ambiente la caldaia provvede a mantenere l’impianto alla temperatura impostata dal termostato
di regolazione caldaia.

GASTER N 119 ÷ 289 AW
4cod. 3541F272 - Rev. 00 - 06/2018 IT
Regolazione pressione idraulica impianto
La pressione di caricamento ad impianto freddo, letta sull’idrometro caldaia part. 2 di g.1, deve essere di circa 1,0 bar. Qualora durante
il funzionamento la pressione dell’impianto scendesse (a causa dell’evaporazione dei gas disciolti nell’acqua) a valori inferiori al minimo
sopra descritto, I’Utente dovrà, agendo sul rubinetto di caricamento, riportarla al valore iniziale. A ne operazione richiudere sempre il
rubinetto di riempimento.
1.5 Manutenzione
É obbligatorio per l’utente fare eseguire almeno una manutenzione annuale dell’impianto termico da personale qualicato ed almeno una
verica biennale della combustione. Consultare il cap. 3.3 nel presente manuale per maggiori informazioni.
La pulizia del mantello, del cruscotto e delle parti estetiche della caldaia può essere eseguita con un panno morbido e umido eventualmente
imbevuto con acqua saponata. Tutti i detersivi abrasivi e i solventi sono da evitare.
1.6 Anomalie
Di seguito sono riportate le anomalie che possono essere causate da semplici inconvenienti risolvibili dall’utente.
Consultare il cap. 3.4 per ulteriori informazioni.
Prima di chiamare il servizio assistenza vericare che il problema non sia imputabile a mancanza di gas o a mancanza di ali-
mentazione elettrica.
Simbolo Anomalie Soluzione
Caldaia in blocco per intervento della centralina
di controllo amma
Vericare se il rubinetto gas a monte della caldaia e sul contatore sono aperti.
Premere il pulsante-spia illuminato.
In caso di ripetuti blocchi caldaia, contattare il più vicino centro assistenza.
Caldaia in blocco per sovratemperatura
dell’acqua
Svitare il coperchietto del termostato di sicurezza e premere il pulsante sottostante.
In caso di ripetuti blocchi caldaia contattare il più vicino centro assistenza.
2. INSTALLAZIONE
2.1 Disposizioni Generali
Questo apparecchio deve essere destinato solo all’uso per il quale è stato espressamente previsto. Questo apparecchio serve
a riscaldare acqua ad una temperatura inferiore a quella di ebollizione a pressione atmosferica e deve essere allacciato ad un
impianto di riscaldamento e/o ad un impianto di distribuzione acqua calda per uso sanitario, compatibilmente alle sue caratteri-
stiche e prestazioni ed alla sua potenzialità termica. Ogni altro uso deve considerarsi improprio.
L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA PERSONALE SPECIALIZZATO E DI SICURA QUA-
LIFICAZIONE, OTTEMPERANDO A TUTTE LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DISPOSIZIONI
DI LEGGE VIGENTI, E DI EVENTUALI NORMATIVE LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA.
Un’errata installazione può causare danni a persone, animali e cose, nei confronti dei quali il costruttore non può essere ritenuto responsabile.
2.2 Luogo di installazione
Questo apparecchio è di tipo “a camera aperta” e può essere installato e funzionare solo in locali permanentemente ventilati. Un apporto
insufciente di aria comburente alla caldaia ne compromette il normale funzionamento e l’evacuazione dei fumi. Inoltre i prodotti della
combustione formatisi in queste condizioni, se dispersi nell’ambiente domestico, risultano estremamente nocivi alla salute.
Il luogo di installazione deve comunque essere privo di polveri, oggetti o materiali inammabili o gas corrosivi. L’ambiente deve essere
asciutto e non soggetto al gelo.
Al momento del posizionamento della caldaia, lasciare intorno alla stessa lo spazio necessario per le normali attività di manutenzione.

GASTER N 119 ÷ 289 AW
5
cod. 3541F272 - Rev. 00 - 06/2018

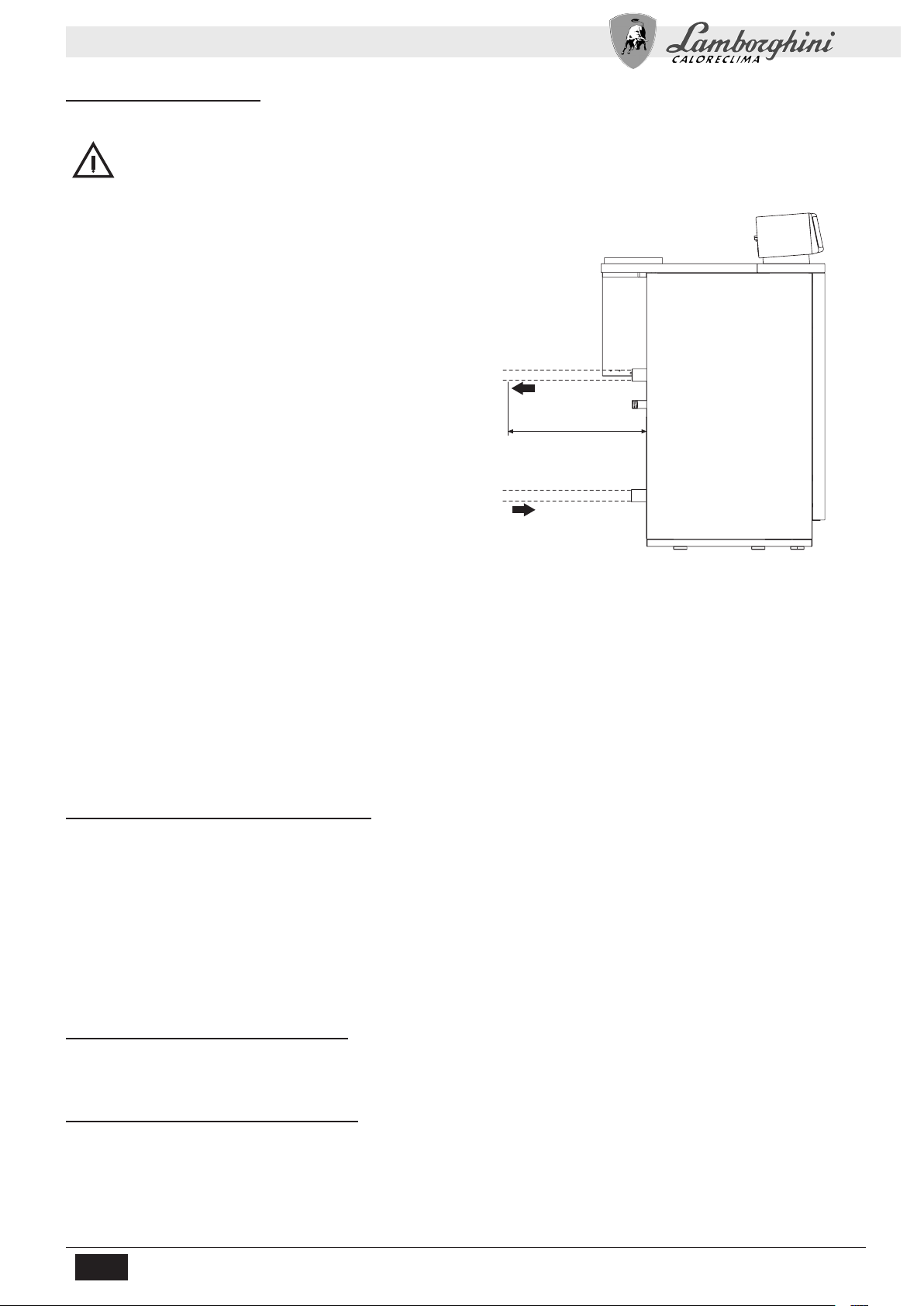

2.3 Collegamenti idraulici
La potenzialità termica dell’apparecchio vastabilita preliminarmente
con un calcolo del fabbisogno di calore dell’edicio secondo le norme
vigenti. Per il buon funzionamento e per la durata della caldaia,
l’impianto idraulico deve essere ben proporzionato e sempre com-
pleto di tutti quegli accessori che garantiscono un funzionamento
ed una conduzione regolare.
Nel caso in cui le tubazioni di mandata e ritorno impianto seguano
un percorso tale per cui, in alcuni punti si possono formare delle
sacche d’aria, è opportuno installare, su questi punti, una valvola
di sato. Installare inoltre un organo di scarico nel punto più basso
dell’impianto per permetterne il completo svuotamento.
Se la caldaia è installata ad un livello inferiore a quello dell’im-
pianto, è opportuno prevedere una valvola ow-stop per impedire
la circolazione naturale dell’acqua nell’impianto.
É consigliabile che il salto termico tra il collettore di mandata e
quello di ritorno in caldaia, non superi i 20 °C.
Non utilizzare i tubi degli impianti idraulici come messa
a terra di apparecchi elettrici.
Prima dell’installazione effettuare un lavaggio accurato di tutte
le tubazioni dell’impianto per rimuovere residui o impurità che
potrebberocompromettereil buonfunzionamento dell’apparecchio.
Effettuare gli allacciamenti ai corrispettivi attacchi, come indicato
in g. 2.
Si consiglia d’interporre, fra caldaia ed impianto di riscaldamento,
delle valvole d’intercettazione che permettano, se necessario,
d’isolare la caldaia dall’impianto.
Effettuare il collegamento della caldaia in modo che i
suoi tubi interni siano liberi da tensioni.












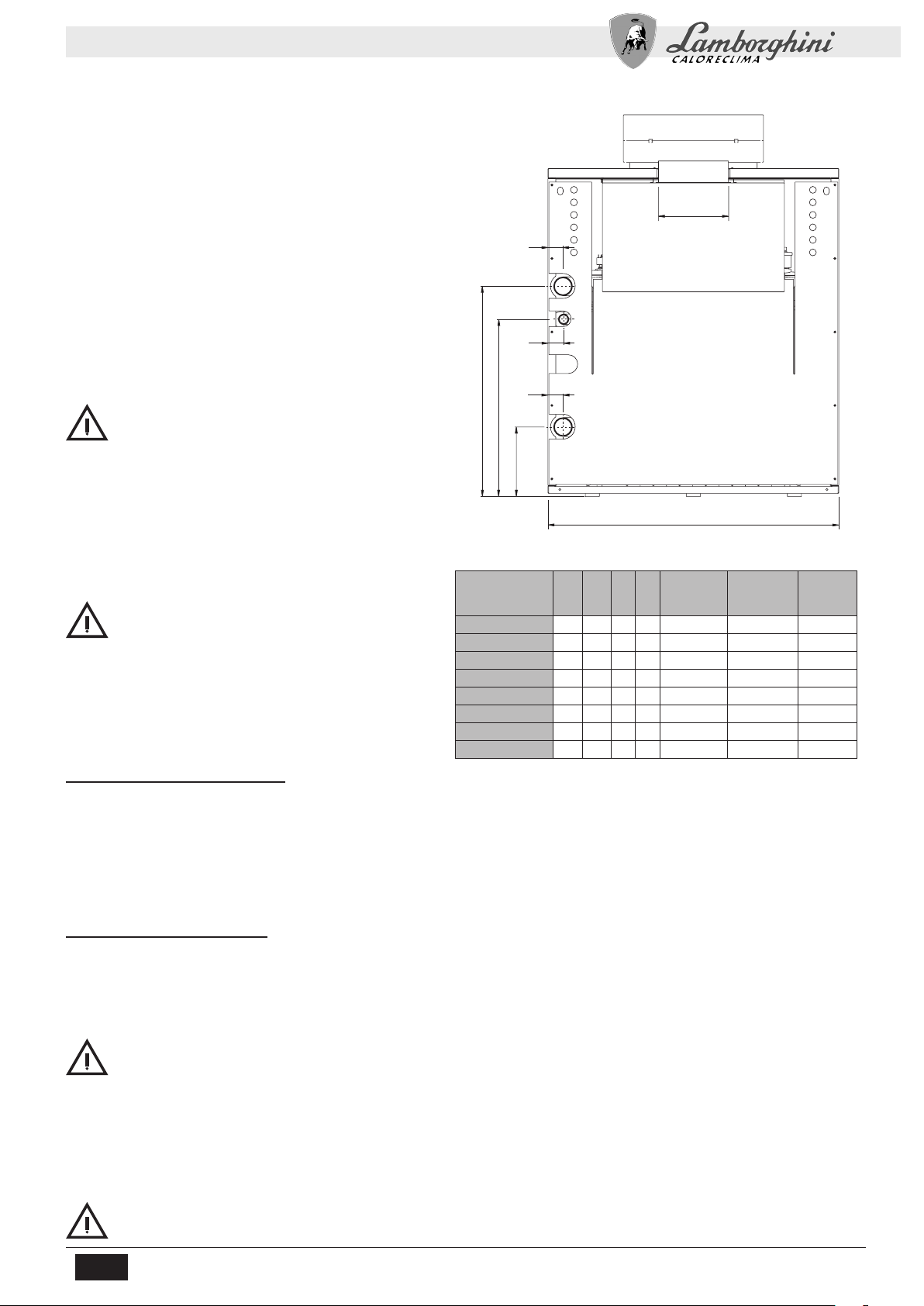

g. 2 - Vista posteriore
Tipo e modello A C D E a1 Mandata
riscaldamento
a2
Ritorno
riscaldamento
a3
Ingresso
gas
GASTER N 119 AW 930 220 50 42 2” 2” 1”
GASTER N 136 AW 1020 250 53 45 2” 2” 1”
GASTER N 153 AW 1100 250 58 43 2” 2” 1” 1/2
GASTER N 170 AW 1190 30 60 46 2” 2” 1” 1/2
GASTER N 187 AW 1270 300 58 44 2” 2” 1” 1/2
GASTER N 221 AW 1440 300 57 45 2” 2” 1” 1/2
GASTER N 255 AW 1610 350 62 46 2” 2” 1” 1/2
GASTER N 289 AW 1780 350 66 49 2” 2” 1” 1/2
Caratteristiche dell’acqua impianto
In presenza di acqua con durezza superiore ai 25° Fr, si prescrive l’uso di acqua opportunamente trattata, al ne di evitare possibili
incrostazioni in caldaia, causate da acque dure, o corrosioni, prodotte da acque aggressive. E’ opportuno ricordare che anche piccole
incrostazioni di qualche millimetro di spessore provocano, a causa della loro bassa conduttività termica, un notevole surriscaldamento
delle pareti della caldaia, con conseguenti gravi inconvenienti.
È indispensabile il trattamento dell’acqua utilizzata nel caso di impianti molto estesi (con grossi contenuti d’acqua) o di frequenti immissioni
di acqua di reintegro nell’impianto. Se in questi casi si rendesse successivamente necessario lo svuotamento parziale o totale dell’impianto,
si prescrive di effettuare nuovamente il riempimento con acqua trattata.
Riempimento caldaia e impianto
La pressione di caricamento ad impianto freddo, deve essere di circa 1 bar. Qualora durante il funzionamento la pressione dell’impianto
scendesse (a causa dell’evaporazione dei gas disciolti nell’acqua) a valori inferiori al minimo sopra descritto, L’Utente dovrà riportarla al
valore iniziale. Per un corretto funzionamento della caldaia, la pressione in essa, a caldo, deve essere di circa 1,5÷2 bar.
2.4 Collegamento gas
Prima di effettuare l’allacciamento, vericare che l’apparecchio sia predisposto per il funzionamento con il tipo di combustibile
disponibile ed effettuare una accurata pulizia di tutte le tubature gas dell’impianto, per rimuovere eventuali residui che potrebbero
compromettere il buon funzionamento della caldaia.
L’allacciamento gas deve essere effettuato all’attacco relativo (vedi g. 2) in conformità alla normativa in vigore, con tubo metallico rigido
oppure con tubo essibile a parete continua in acciaio inox, interponendo un rubinetto gas tra impianto e caldaia. Vericare che tutte le
connessioni gas siano a tenuta.
La portata del contatore gas deve essere sufciente per l’uso simultaneo di tutti gli apparecchi ad esso collegati. Il diametro del tubo gas,
che esce dalla caldaia, non è determinante per la scelta del diametro del tubo tra l’apparecchio ed il contatore; esso deve essere scelto
in funzione della sua lunghezza e delle perdite di carico, in conformità alla normativa in vigore.
Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.

GASTER N 119 ÷ 289 AW
6cod. 3541F272 - Rev. 00 - 06/2018 IT
2.5 Collegamenti elettrici

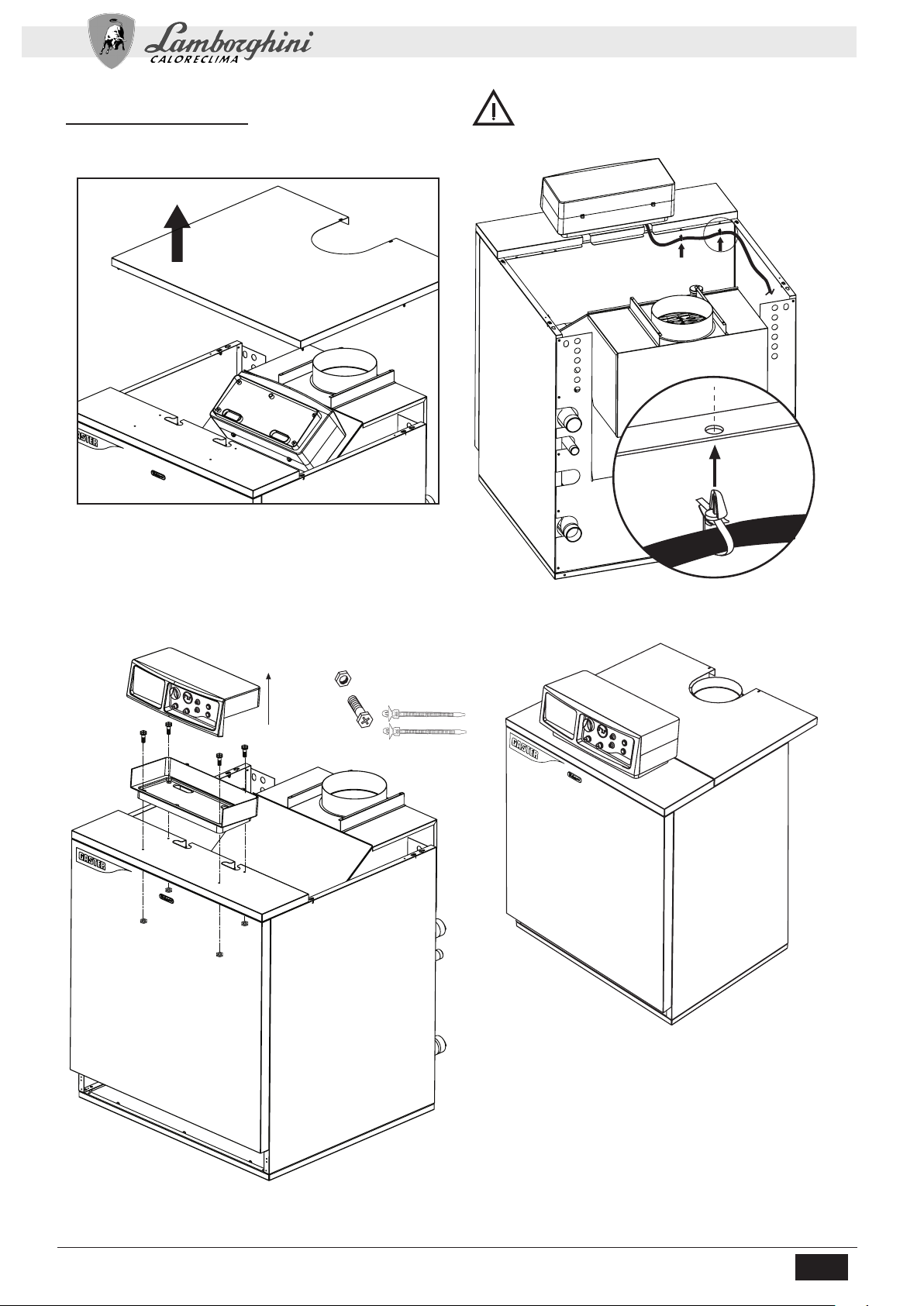

Montaggio pannello comandi
Aprire il coperchio superiore della caldaia.
Il pannello comandi è inserito all’interno della caldaia
g. 3 -
Estrarre il cruscotto portastrumentie posizionarlo sulla parteanteriore
del coperchio. Aver cura di far passare i cavi negli appositi scarichi.
Aprire il cruscotto.All’interno sono contenute le viti (C) per il montag-
gio, i passacavi (B) e le fascette reggicavo (A). Fissare il cruscotto
al coperchio superiore tramite le 4 viti (C) in dotazione.




g. 4 -
Utilizzare le fasciette (A) per sorreggere i cavi, evitando
accuratemente che possano andare in contatto con le
parti calde del corpo caldaia.



g. 5 -
Chiudere il coperchio
g. 6 -

GASTER N 119 ÷ 289 AW
7
cod. 3541F272 - Rev. 00 - 06/2018
Collegamento alla rete elettrica
La caldaia va collegata ad una linea elettrica monofase, 230 Volt-50 Hz .
La sicurezza elettrica dell’apparecchio è raggiunta soltanto
quando lo stesso è correttamente collegato ad un efcace im-
pianto di messa a terra eseguito come previsto dalle vigenti nor-
me di sicurezza. Far vericare da personale professionalmente
qualicato l’efcienza e l’adeguatezza dell’impianto di terra, il
costruttore non è responsabile per eventuali danni causati dalla
mancanza di messa a terra dell’impianto. Far vericare inoltre
che l’impianto elettrico sia adeguato alla potenza massima
assorbita dall’apparecchio, indicata in targhetta dati caldaia,
accertando in particolare che la sezione dei cavi dell’impianto
sia idonea alla potenza assorbita dall’apparecchio.
La caldaia è precablata e fornita di un connettore posto all’interno del
pannello comandi, predisposto per l’allacciamento a una eventuale cen-
tralina elettronica termostatica (vedi schemi elettrici al paragrafo 4.5). É
dotata inoltre di un cavo tripolare per l’allacciamento alla linea elettrica.
I collegamenti alla rete devono essere eseguiti con allacciamento sso
e dotati di un interruttore bipolare i cui contatti abbiano una apertura di
almeno 3 mm, interponendo fusibili da 3A max tra caldaia e linea. E’
importante rispettare le polarità (LINEA: cavo marrone / NEUTRO: cavo
blu / TERRA : cavo giallo-verde) negli allacciamenti alla linea elettrica.

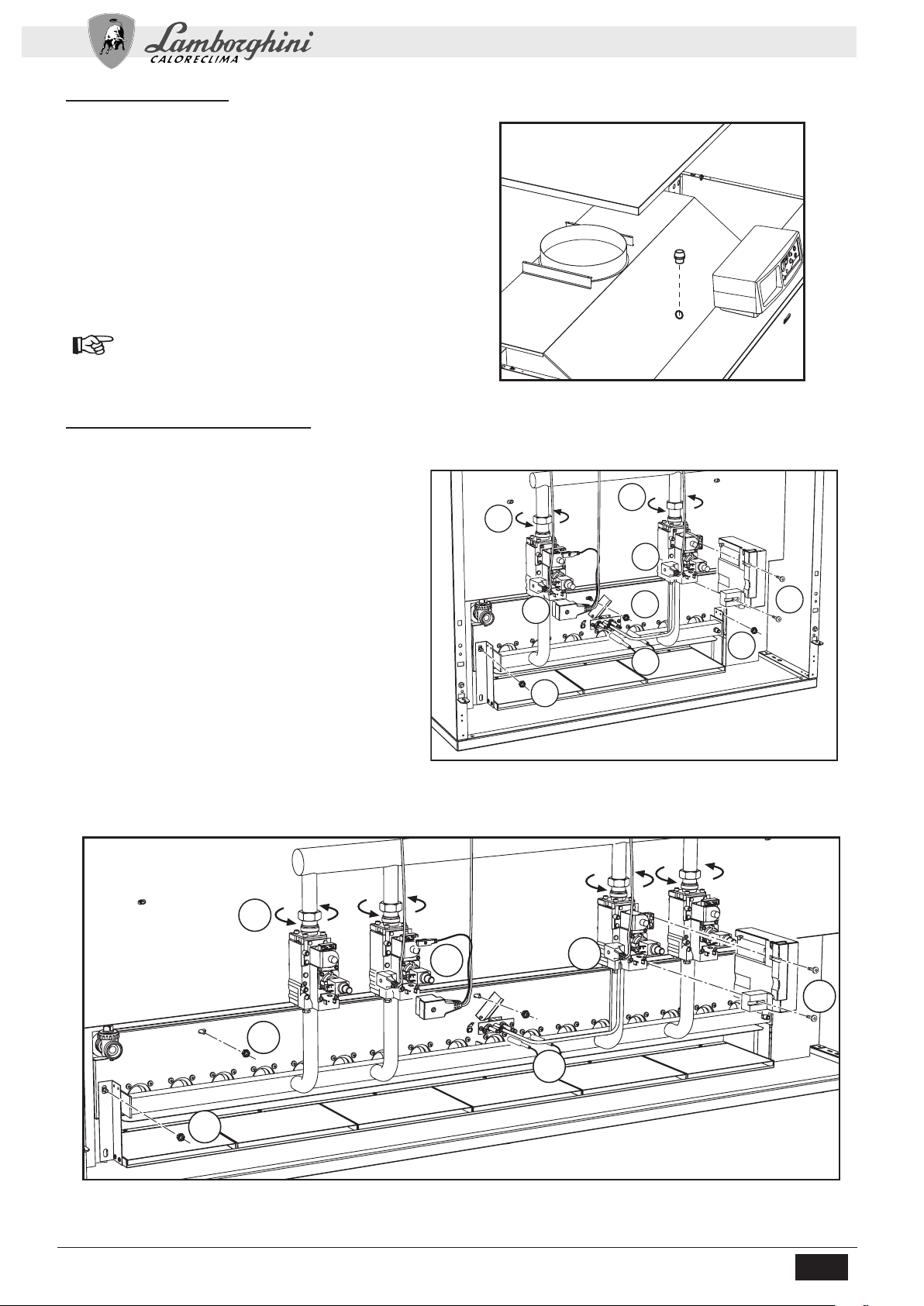

Gli eventuali elementi sensibili aggiuntivi dei dispositivi di controllo e
di sicurezza dell’impianto, sonda di temperatura, pressostato, bulbo di
termostati ecc., devono essere ubicati sul tubo di mandata entro 40 cm.
dalla parete posteriore del mantello caldaia (vedi g. 7).



g. 7 -
2.6 Collegamento alla canna fumaria
Il tubo di raccordo alla canna fumaria deve avere un diametro non inferiore a quello di attacco sull’antirefouleur. A partire dall’antirefouleur
deve avere un tratto verticale di lunghezza non inferiore a mezzo metro. Per quanto riguarda il dimensionamento e la posa in opera delle
canne fumarie e del tubo di raccordo ad esse, è d’obbligo rispettare le norme vigenti.
I diametri dei collari degli antirefouleur sono riportati nella tabella di g. 2.
3. SERVIZIO E MANUTENZIONE
3.1 Regolazioni
Tutte le operazioni di regolazione e trasformazione devono essere effettuate da Personale qualicato.
La ditta costruttrice declina ogni responsabilità per danni a cose e/o persone derivanti dalla manomissione dell’apparecchio da parte di
persone non qualicate e non autorizzate.
Regolazione della pressione del gas ai bruciatori
Le caldaie GASTER N 119 ÷ 289 AW vengono prodotte predisposte per il funzionamento a gas naturale. La prova e la taratura della
pressione viene fatta in fabbrica.
Bisognerà però al momento della prima accensione, essendo possibili variazioni di pressioni in rete, controllare ed eventualmente regolare
la pressione agli ugelli, rispettando i valori riportati in tabella dati tecnici al paragrafo 4.3.
Le operazioni di regolazione della pressione si effettuano con caldaia in funzione operando sul regolatore di pressione presente sulle
valvole gas a 2 stadi (vedere g. 8).
Operazioni preliminari:
1. Accendere la caldaia e posizionare la manopola del termostato di regolazione al minimo.
2. Collegare un manometro alla presa di pressione presente sul tubo collettore gas del gruppo bruciatori (vedere particolare 15 di g. 18 e g. 19).
3. Togliere il coperchietto di protezione del regolatore di pressione 4 di g. 8 .
Regolazione della potenza minima (1° stadio)
1. Ruotare lentamente in senso orario la manopola del termostato di regolazione no al 1° clic; la valvola gas verrà così alimentata solamente
sulle connessioni A e B (vedere g. 8 ).
2. Agire sulla vite 6 di g. 8 controllando che la pressione corrisponda ai valori della tabella dati tecnici al paragrafo 4.3.
Regolazione della potenza massima (2° stadio)
1. Ruotare la manopola del termostato di regolazione al valore massimo; la valvola gas verrà ora alimentata sulle connessioni A, B e C
(vedere g. 8 ).
2. Agire sulla vite 5 di g. 8 controllando che la pressione corrisponda ai valori della tabella dati tecnici al paragrafo 4.3.
Le operazioni di regolazione dovranno essere eseguite uniformemente sui regolatori di pressione di tutte le valvole.

GASTER N 119 ÷ 289 AW
8cod. 3541F272 - Rev. 00 - 06/2018 IT
Le pressioni del gas misurate al collettore gas dei bruciatori vanno lette almeno 30 secondi dopo aver effettuato le regolazioni,
quando cioè la amma si è stabilizzata.
Terminate le operazioni di regolazione, accendere e spegnere 2 - 3 volte il bruciatore tramite il termostato di regolazione e vericare che i
valori delle pressioni siano quelli appena impostati; è necessaria altrimenti un’ulteriore regolazione sino a portare le pressioni ai valori corretti.
Trasformazione gas di alimentazione
L’apparecchio può funzionare con alimentazione a gas Naturale (G20-G25) o a gas liquido (G30-G31) e viene predisposto in fabbrica per
il funzionamento a gas naturale, come chiaramente riportato sull’imballo e sulla targhetta dati tecnici dell’apparecchio stesso. Qualora si
renda necessario utilizzare l’apparecchio con gas diverso, è necessario dotarsi dell’apposito kit di trasformazione e operare come indicato
di seguito.
Da gas naturale a gas liquido
1. Sostituire gli ugelli al bruciatore principale e al bruciatore pilota, inserendo gli ugelli indicati in tabella dati tecnici al cap. 4.3.
2. Togliere dalla valvola gas il piccolo tappo 3 (g. 8), avvitare sulla valvola il regolatore “STEP” di accensione 2 contenuto nel kit di trasfor-
mazione e rimettere sul regolatore il tappo 3.
3. Regolare le pressioni del gas al bruciatore, per potenza minima e per potenza massima come riportato al paragrafo precedente, impostando
i valori indicati in tabella dati tecnici al paragrafo 4.3.
4. Le operazioni 2 e 3 devono essere eseguite su tutte le valvole.
5. Applicarelatarghetta adesivacontenuta nelkitdi trasformazionevicino allatarghettadei datitecnici percomprovarel’avvenuta trasformazione.
Da gas liquido a gas naturale
Eseguire le stesse operazioni spiegate precedentemente avendo cura di togliere il regolatore “STEP” di accensione 2 di g. 8 della valvola
gas; il tappo 3 di g. 8 deve essere montato direttamente sulla valvola.



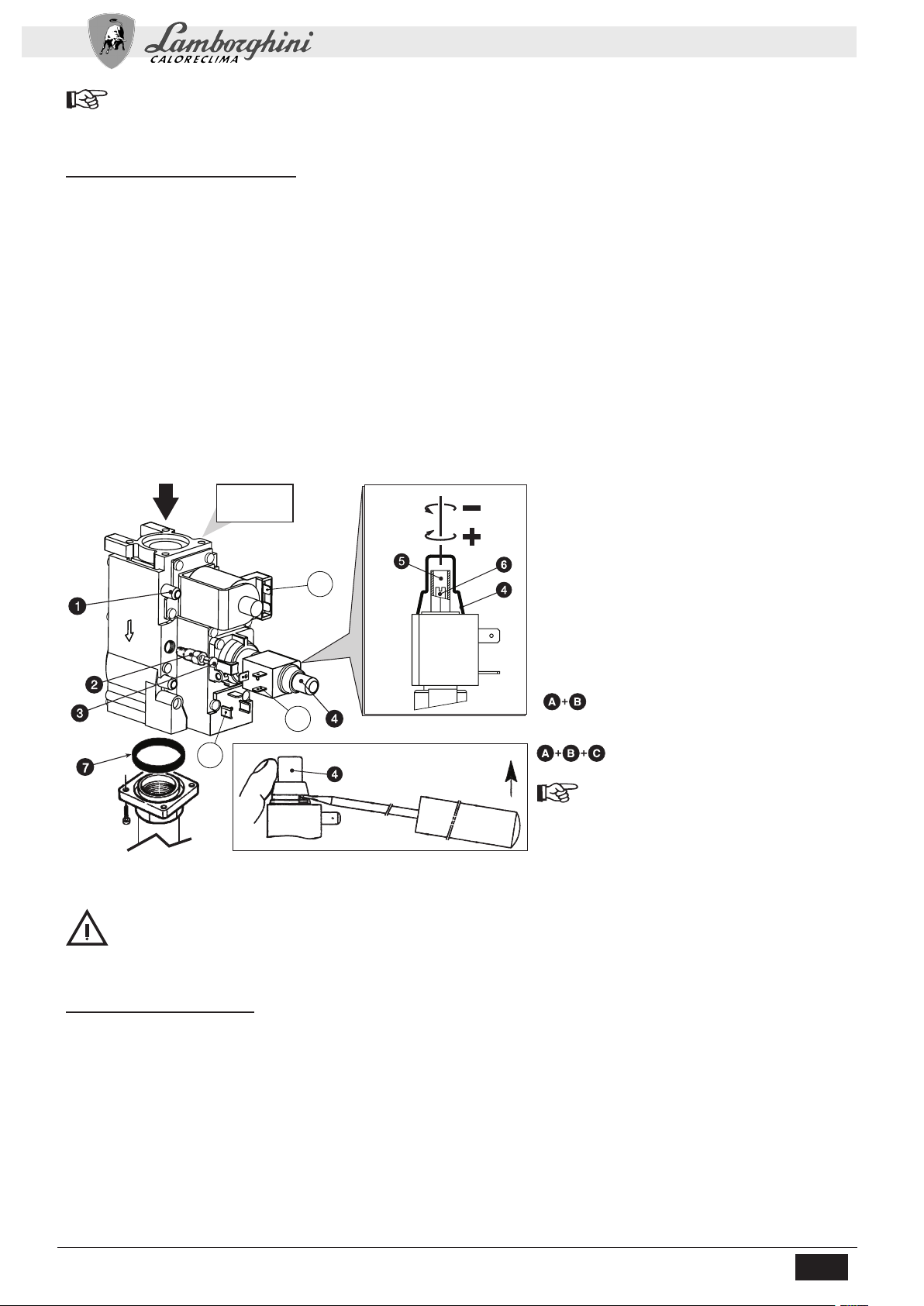

Apertura del cappuccio di protezione
Valvola
Honeywell
VR 4601 QB
g. 8 -
Legenda componenti principali
1 Presadipressioneamontedellavalvola
2 Regolatore“STEP”diaccensionepergas
liquido
3 Tappo
4Cappuccio di protezione
5Vite di regolazione della pressione per la
potenza massima
6Vite di regolazione della pressione per la
potenzaminima(1°stadio)
7 Guarnizione“ORING”
Legenda connessioni elettriche
Connessioni alimentate per potenza
minima (1° stadio)
Connessioni alimentate per potenza
massima (2° stadio)

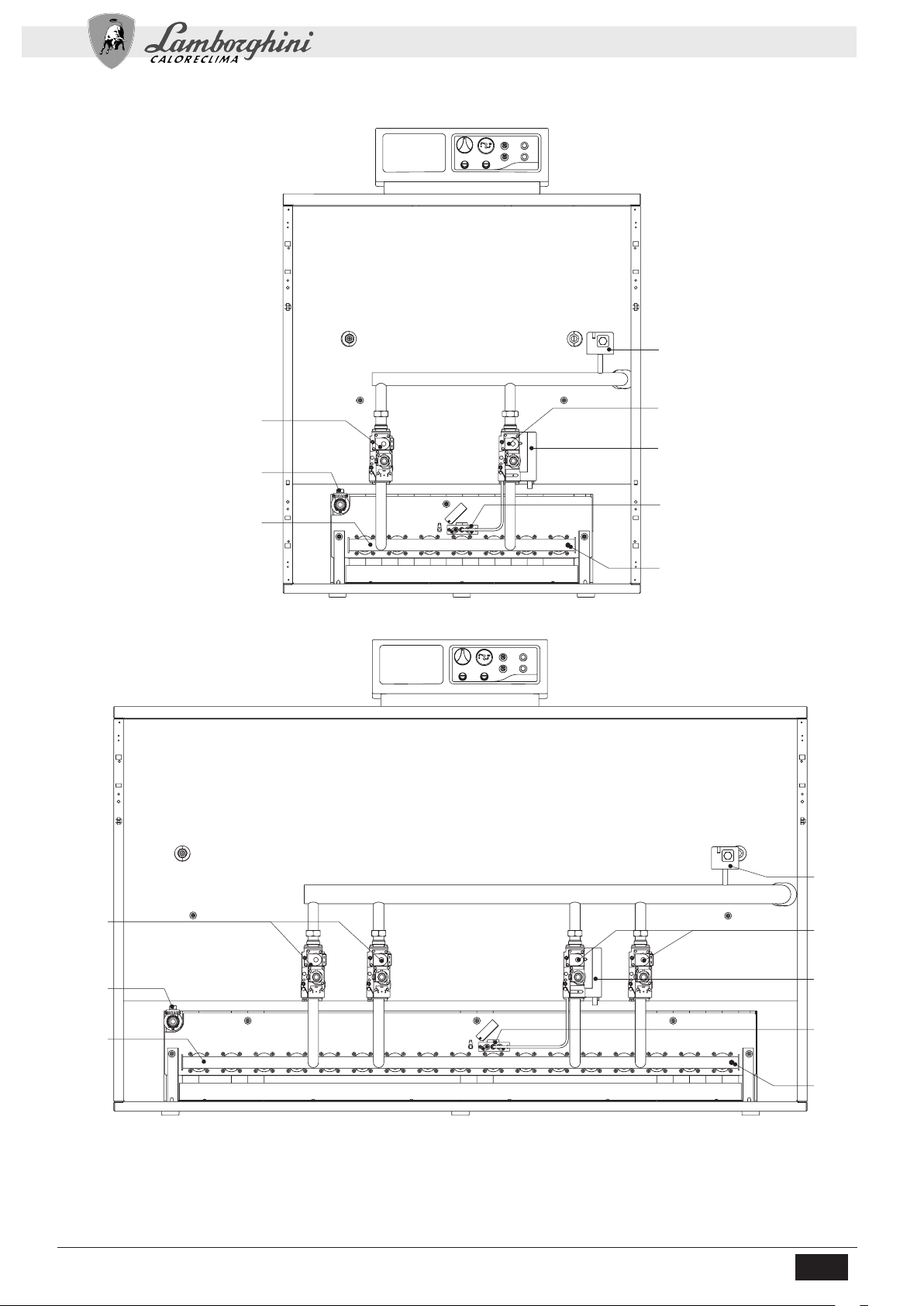

Per misurare la pressione del gas ai brucia-
tori utilizzare la presa di pressione presente
sul tubo collettore gas del gruppo bruciatori
(vedere part. 15 di g. 18 e g. 19 )
3.2 Messa in servizio
La messa in servizio deve essere effettuata da Personale Qualicato.
Le operazioni e le veriche sottoriportate sono da eseguire alla prima accensione, e dopo tutte le operazioni di manutenzione che abbiano
comportato la disconnessione dagli impianti o un intervento su organi di sicurezza o parti della caldaia.
Prima di accendere la caldaia:
• Aprire le eventuali valvole di intercettazione tra caldaia ed impianto.
• Vericare la tenuta dell’impianto gas, procedendo con cautela ed usando una soluzione di acqua saponata per la ricerca di eventuali
perdite dai collegamenti.
• Riempire l’impianto idraulico ed assicurare un completo sato dell’aria contenuta nella caldaia e nell’impianto, aprendo la valvola di
sato aria posta caldaia e le eventuali valvole di sato sull’impianto.
• Vericare che non vi siano perdite di acqua nell’impianto o in caldaia.
• Vericare l’esatto collegamento dell’impianto elettrico.
• Vericare che l’apparecchio sia collegato ad un buon impianto di terra.
• Vericare che il valore di pressione e portata gas per il riscaldamento sia quello richiesto.
• Vericare che non vi siano liquidi o materiali inammabili nelle immediate vicinanze della caldaia

GASTER N 119 ÷ 289 AW
9
cod. 3541F272 - Rev. 00 - 06/2018
Accensione della caldaia
• Aprire il rubinetto del gas a monte della caldaia.
• Satare l’aria presente nel tubo a monte della valvola gas.
• Chiudere o inserire l’eventuale interruttore o spina a monte della caldaia
• Portare l’interruttore di caldaia (pos. 8 - g. 1) sulla posizione “acceso”.
• Posizionare la manopola 7 (Fig. 1) in corrispondenza ad un valore superiore a 50°C e quella dell’eventuale termostato ambiente sul
valore di temperatura desiderato. A questo punto il bruciatore si accende e la caldaia inizia a funzionare automaticamente, controllata
dai suoi dispositivi di regolazione e sicurezza.
Se dopo aver eseguito correttamente le manovre di accensione, i bruciatori non si accendono e il pulsante spia si illumina,
attendere circa 15 secondi e quindi premere il suddetto pulsante. La centralina ripristinata ripeterà il ciclo di accensione. Se,
anche dopo il secondo tentativo, i bruciatori non si accendessero, consultare il paragrafo 3.4 “Risoluzione dei problemi”.
In caso venisse a mancare l’alimentazione elettrica alla caldaia, mentre quest’ultima è in funzione, i bruciatori si spegneranno
e si riaccenderanno automaticamente, al ripristino della tensione di rete.
Veriche durante il funzionamento
• Assicurarsi della tenuta del circuito del combustibile e degli impianti acqua.
• Controllare l’efcienza del camino e dei condotti fumi durante il funzionamento della caldaia.
• Controllare che la circolazione dell’acqua, tra caldaia ed impianti, avvenga correttamente.
• Vericare la buona accensione della caldaia, effettuando diverse prove di accensione e spegnimento, per mezzo del termostato
ambiente o del termostato caldaia.
• Assicurarsi che il consumo del combustibile indicato al contatore, corrisponda a quello indicato nella tabella dati tecnici al cap. 4.
Spegnimento
Per spegnere temporaneamente la caldaia, è sufciente posizionare l’interruttore di caldaia 8 (g. 1) sulla posizione “spento”.
Al ne di uno spegnimento prolungato della caldaia occorre:
• Posizionare l’interruttore di caldaia 8 (g. 1) sulla posizione “spento”;
• Chiudere il rubinetto del gas a monte della caldaia;
• Togliere corrente all’apparecchio;
Per lunghe soste durante il periodo invernale, al ne di evitare danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della
caldaia e quella dell’impianto; oppure introdurre l’apposito antigelo nell’impianto di riscaldamento.
3.3 Manutenzione
Le seguenti operazioni sono strettamente riservate a Personale Qualicato e di sicura qualicazione.
Controllo stagionale della caldaia e del camino
Si consiglia di far effettuare sull’apparecchio almeno una volta all’anno i seguenti controlli:
• I dispositivi di comando e di sicurezza (valvola gas, termostati, ecc.) devono funzionare correttamente.
• I condotti fumi devono essere liberi da ostacoli e non presentare perdite.
• Gli impianti gas e acqua devono essere a tenuta.
• Il bruciatore e il corpo caldaia devono essere puliti. Seguire le istruzioni al paragrafo successivo.
• Gli elettrodi devono essere liberi da incrostazioni e correttamente posizionati (vedi g. 12).
• La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso contrario riportarla a questo valore.
• Il vaso d’espansione se presente deve essere carico.
• La portata gas e la pressione devono corrispondere a quanto indicato nelle rispettive tabelle.
• Le pompe di circolazione non devono essere bloccate.
Dispositivi di sicurezza
La caldaia GASTER N 119 ÷ 289 AW è dotata di dispositivi che garantiscono la sicurezza in caso di anomalie di funzionamento.
Limitatore di temperatura (termostato di sicurezza) a riarmo manuale
La funzione di questo dispositivo è quella di evitare che la temperatura dell’acqua dell’impianto superi il valore di ebollizione. La tempe-
ratura massima di intervento è 110°C.
Lo sblocco del limitatore di temperatura può avvenire solo al raffreddamento della caldaia (la temperatura si deve abbassare di almeno
10°C) e dall’individuazione e conseguente eliminazione dell’inconveniente che ha provocato il blocco. Per sbloccare il limitatore di tem-
peratura si dovà svitare il coperchietto 3 di g.1 e premere il pulsante sottostante.

GASTER N 119 ÷ 289 AW
10 cod. 3541F272 - Rev. 00 - 06/2018 IT
Analisi della combustione
All’interno della caldaia nella parte superiore dell’antirefouleur è
stato inserito un punto di prelievo fumi (vedere g. 9).
Per poter effettuare il prelievio è necessario:
• Togliere il pannello superiore caldaia
• Togliere l’isolante posto sopra l’antirefouleur
• Aprire il punto di prelievo fumi;
• Introdurre la sonda;
• Regolare la temperatura di caldaia al massimo.
• Attendere 10-15 minuti per far giungere la caldaia in stabilità*
• Effettuare la misura.
*Analisi effettuate con caldaia non stabilizzata possono
causare errori di misura.
g. 9 - Punto prelievo fumi
Smontaggio e pulizia gruppo bruciatori
Per togliere il gruppo bruciatori è necessario:
• Togliere correnteechiudere ilgasa montedella caldaia.
• Svitare le due viti (A g. 10 e 11) che trattengono la
centralina elettronica di controllo amma alla valvola
gas e slarla da quest’ultima.
• Svitare le viti che ssano i connettori (D) alle valvole
gas e slarli dalle stesse.
• Scollegare i cavi (E) per l’accensione e la ionizzazione
dal gruppo elettrodi;
• Svitare i dadi (B) che ssano il tubo adduzione gas a
monte delle valvole gas.
• Svitare i dadi (C) che ssano la porta della camera di
combustione agli elementi in ghisa della caldaia.
• Estrarre l’insieme bruciatori e porta della camera di
combustione.
A questo punto, si possono controllare e pulire i bruciatori.
Si raccomanda di pulire bruciatori ed elettrodi unicamente
con spazzola non metallica o con aria compressa, mai con
dei prodotti chimici.
A ne intervento rimontare il tutto in ordine inverso.








g. 10 -






g. 11 -

GASTER N 119 ÷ 289 AW
11
cod. 3541F272 - Rev. 00 - 06/2018
Gruppo bruciatore pilota




g. 12 -






g. 13 -
Legenda
3Bruciatore pilota
4Elettrodo di accensione
5Elettrodo di rilevazione
6Ugello pilota
7Cavo per alta tensione
8Tubetto alimentazione gas
Pulizia della caldaia e del camino
Per una buona pulizia della caldaia (g. 14) è necessario:
• Chiudere il gas a monte dell’apparecchio e togliere l’alimenta-
zione elettrica.
• Sollevare il coperchio della caldaia con una pressione dal basso
verso l’alto.
• Togliere l’isolante che copre l’antirefouleur.
• Togliere la piastra di chiusura della camera fumi e il relativo
isolante.
• Togliere il gruppo bruciatori (vedere paragrafo precedente).
• Pulire con lo scovolo in dotazione i condotti d’evacuazione dei
prodotti della combustione tra elemento ed elemento in ghisa
del corpo caldaia asportando inne lo sporco per mezzo di un
aspiratore.
• Rimontarecon cura tuttii pezzismontatiprecedentemente econ-
trollarelatenuta delcircuito gas edei condotti dellacombustione.
• Fare attenzione durante le operazioni di pulizia a non danneg-
giare il bulbo del termostato fumi montato nella parte posteriore
della camera fumi.



g. 14 - Pulizia
Legenda
3Piastra di chiusura della camera fumi
4Isolante camera fumi
5Scovolo

GASTER N 119 ÷ 289 AW
12 cod. 3541F272 - Rev. 00 - 06/2018 IT
3.4 Risoluzione dei problemi
Dopo alcuni tentativi d’accensione, la centralina elettronica mette in blocco la caldaia.
Ugello del bruciatore pilota sporco - Pulire con aria compressa
Controllare che l’arrivo del gas alla caldaia sia regolare e che l’aria sia stata eliminata dalle tubazioni.
Controllare che gli elettrodi siano correttamente posizionati e senza incrostazioni (vedere fig. 12).
Verificare che la caldaia sia allacciata ad una buona connessione di terra.
Controllare i collegamenti agli elettrodi d’accensione e di ionizzazione.
In fase d’accensione, non avviene la scarica tra gli elettrodi.
Controllare che gli elettrodi siano correttamente posizionati e senza incrostazioni (vedere fig. 12).
Controllare l’alimentazione elettrica.
Controllare i collegamenti agli elettrodi d’accensione e di ionizzazione.
Controllare i collegamenti alla centralina elettronica di controllo fiamma.
Verificare che non siano invertiti FASE-NEUTRO e che i contatti alla massa siano efficaci.
Riarmare il termostato di sicurezza.
Riarmare il termostato fumi.
Il bruciatore brucia male: fiamme troppo alte, troppo basse o troppo gialle
Filtro della valvola gas sporco
Controllare la pressione di alimentazione del gas.
Ugelli gas sporchi.
Controllare che la caldaia non sia sporca.
Controllare che l’aereazione del locale dove si trova l’apparecchio sia sufficiente per una buona combustione.
Odore di gas incombusti
Controllare che la caldaia sia pulita
Controllare il tiraggio del camino
Controllare che il consumo dei gas non sia eccessivo
La caldaia funziona ma la temperatura non aumenta
Verificare il buon funzionamento del termostato di regolazione a 2 stadi.
Verificare che l’operatore del 2° stadio della valvola gas (potenza massima) sia alimentato (vedere fig. 8)
Controllare che il consumo di gas non sia inferiore al consumo previsto.
Controllare che la caldaia sia ben proporzionata all’impianto.
Controllare che la pompa riscaldamento non sia bloccata.
Temperatura dell’acqua verso l’impianto troppo alta o troppo bassa
Verificare il funzionamento del termostato di regolazione a 2 stadi.
Controllare che la pompa non sia bloccata.
Verificare che le caratteristiche del circolatore siano proporzionate alla dimensione dell’impianto.
Esplosione al bruciatore. Ritardi all’accensione
Controllare che la pressione del gas sia sufficiente e che il corpo della caldaia non sia sporco.
Il termostato di regolazione riaccende con uno scarto di temperatura troppo elevato
Controllare che il bulbo sia ben inserito nella guaina.
Verificare il funzionamento del termostato a 2 stadi.
La caldaia produce dell’acqua di condensazione
Controllare che la caldaia non funzioni a temperature troppo basse (al di sotto dei 50°C).
Controllare che il consumo di gas sia regolare.
Controllare l’efficacia della canna fumaria.
N.B. Prima di far intervenire il Servizio Tecnico Assistenza, per evitare inutili spese, assicurarsi che l’eventuale arresto della caldaia
non sia dovuto ad assenza di energia elettrica o di gas.

GASTER N 119 ÷ 289 AW
13
cod. 3541F272 - Rev. 00 - 06/2018
4. CARATTERISTICHE E DATI TECNICI
4.1 Dimensioni e attacchi

g. 15 - Vista anteriore



 
g. 16 - Vista laterale









g. 17 - Vista posteriore
Tipo e modello A B C D E F
GASTER N 119 AW 930 133 220 50 42 1050
GASTER N 136 AW 1020 148 250 53 45 1050
GASTER N 153 AW 1100 148 250 58 43 1050
GASTER N 170 AW 1190 173 30 60 46 1050
GASTER N 187 AW 1270 173 300 58 44 1050
GASTER N 221 AW 1440 173 300 57 45 1050
GASTER N 255 AW 1610 198 350 62 46 1100
GASTER N 289 AW 1780 198 350 66 49 1100
Tipo e modello a1 Mandata
riscaldamento
a2
Ritorno
riscaldamento
a3
Ingresso
gas
GASTER N 119 AW 2” 2” 1”
GASTER N 136 AW 2” 2” 1”
GASTER N 153 AW 2” 2” 1” 1/2
GASTER N 170 AW 2” 2” 1” 1/2
GASTER N 187 AW 2” 2” 1” 1/2
GASTER N 221 AW 2” 2” 1” 1/2
GASTER N 255 AW 2” 2” 1” 1/2
GASTER N 289 AW 2” 2” 1” 1/2

GASTER N 119 ÷ 289 AW
14 cod. 3541F272 - Rev. 00 - 06/2018 IT
4.2 Vista generale e componenti principali








g. 18 - Modelli 119 - 136








g. 19 - Modelli 153 - 170 - 187 - 221 - 255 - 289
13 Rubinetto di scarico
14 Gruppo bruciatori
15 Presa di pressione bruciatori
16 Centralina elettronica di controllo amma
17 Valvola gas (per tutti i modelli)
18 Gruppo bruciatore pilota
19 Pressostato gas

GASTER N 119 ÷ 289 AW
15
cod. 3541F272 - Rev. 00 - 06/2018
4.3 Tabella dati tecnici
MODELLO 119 136 153 170 187 221 255 289
Numero elementi 8 9 10 11 12 14 16 18
Portata Termica max kW 131,0 149,0 168,0 187,0 206,0 243,0 280,0 317,0
Portata Termica min kW 77,0 89,0 100,0 110,0 122,0 144,0 166,0 188,0
Potenza termica max risc. kW 119,0 136,0 153,0 170,0 187,0 221,0 255,0 289,0
Potenza termica max risc. kW 71,0 82,0 92,0 102,0 112,0 133,0 153,0 173,0
Rendimento Pmax (80-60°C) % 91,2 91,3 91,4 91,5 91,6 91,7 91,9 92,0
Rendimento 30% % 92,3 92,2 92,2 92,1 92,1 92,0 91,9 91,7
Classe efcienza direttiva 92/42 EEC ** ** ** ** ** ** ** **
Classe di emissione NOx 1 1 1 1 1 1 1 1
Ugelli bruciatore G20 n° x Ø 7x3.40 8x3.40 9x3.40 10x3.40 11x3.40 13x3.40 15x3.40 17x3.40
Pressione gas alimentazione G20 mbar 20 20 20 20 20 20 20 20
Pressione gas max al bruciatore G20 mbar 13,3 13,3 13,3 13,3 13,3 13,3 13,3 13,3
Pressione gas min al bruciatore G20 mbar 4,8 4,8 4,8 4,8 4,8 4,8 4,8 4,8
Portata gas max G20 m3/h 13,80 15,80 17,90 19,80 21,80 25,70 29,60 33,50
Portata gas min G20 m3/h 8,10 9,40 10,60 11,60 12,90 15,20 17,60 19,90
Ugelli bruciatore G25 n° x Ø 7x3.80 8x3.80 9x3.80 10x3.80 11x3.80 13x3.80 15x3.80 17x3.80
Pressione gas alimentazione G25 mbar 25 25 25 25 25 25 25 25
Pressione gas max al bruciatore G25 mbar 14 14 14 14 14 14 14 14
Pressione gas min al bruciatore G25 mbar 5 5 5 5 5 5 5 5
Ugelli bruciatore G31 n° x Ø 7x2.15 8x2.15 9x2.15 10x2.15 11x2.15 13x2.15 15x2.15 17x2.15
Pressione gas alimentazione G31 mbar 37 37 37 37 37 37 37 37
Pressione gas max al bruciatore G31 mbar 36 36 36 36 36 36 36 36
Pressione gas min al bruciatore G31 mbar 11,4 11,4 11,4 11,4 11,4 11,4 11,4 11,4
Portata gas max G31 kg/h 10,26 11,66 13,2 14,64 16,31 19 21,92 24,82
Portata gas min G31 kg/h 6 6,9 7,8 8,6 9,5 11,2 12,9 14,60
Pressione max esercizio risc. bar 6 6 6 6 6 6 6 6
Pressione min esercizio risc. bar 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3
Temperatura max risc. °C 95 95 95 95 95 95 95 95
Contenuto acqua risc. litri 38 42 46 50 54 62 70 78
Grado protezione IP X0D X0D X0D X0D X0D X0D X0D X0D
Tensione di alimentazione V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Potenza elettrica assorbita W 40 40 80 80 80 80 80 80
Tipo di apparecchio B11
PIN CE 0085BM0382
4.4 Diagrammi
Perdita di carico
g. 20 -

GASTER N 119 ÷ 289 AW
16 cod. 3541F272 - Rev. 00 - 06/2018 IT
4.5 Schemi elettrici
Schema elettrico di allacciamento mod. 119 - 136
 




















 
 
















 

g. 21 -

GASTER N 119 ÷ 289 AW
17
cod. 3541F272 - Rev. 00 - 06/2018
Schema elettrico di principio mod. 119 - 136

  
  












IG: Interruttore principale bipolare TS: Termostato di sicurezza ACQUA a riarmo manuale TR1: Termostato regolazione 1° STD BRUCIATORE TR2: Termostato regolazione 2° STD BRUCIATORE SL2: Spia allarme T. SICUREZZA (Rossa) PLS1: Pulsante di TEST PLS2: Pulsante di SBLOCCO BRUCIATORE PRS1: Pressostato GAS F: Fusibile 5x20 da 6 , 3A-T
V.GAS1: 1ª Elettrovalvola GAS V.GAS2: 2ª Elettrovalvola GAS TA: Termostato ambiente CI: Circolatore impianto riscaldamento AP1: Apparecchiatura controllo bruciatore
SL3: Spia allarme BLOCCO BRUCIATORE (Rossa)
g. 22 -

GASTER N 119 ÷ 289 AW
18 cod. 3541F272 - Rev. 00 - 06/2018 IT
Schema elettrico di allacciamento mod. 97 - 107
 






















 
 




 
 














 

g. 23 -

GASTER N 119 ÷ 289 AW
19
cod. 3541F272 - Rev. 00 - 06/2018
Schema elettrico di principio mod. 97 - 107



























IG: Interruttore principale bipolare TS: Termostato di sicurezza ACQUA a riarmo manuale
TF: Termostato di sicurezza FUMI a riarmo manuale
TR1: Termostato regolazione 1° STD BRUCIATORE TR2: Termostato regolazione 2° STD BRUCIATORE SL1: Spia presenza tensione di rete (Verde) SL2: Spia allarme T. SICUREZZA (Rossa) PLS1: Pulsante di TEST PLS2: Pulsante di SBLOCCO BRUCIATORE PRS1: Pressostato GAS
F: Fusibile 5x20 da 6 , 3A-T
V.GAS1: 1ª Elettrovalvola GAS V.GAS2: 2ª Elettrovalvola GAS V.GAS3: 3ª Elettrovalvola GAS V.GAS4: 4ª Elettrovalvola GAS TA: Termostato ambiente
CI: Circolatore impianto riscaldamento AP1: Apparecchiatura controllo bruciatore SL3: Spia allarme BLOCCO BRUCIATORE (Rossa)
g. 24 -

GASTER N 119 ÷ 289 AW
20 cod. 3541F272 - Rev. 00 - 06/2018 EN
1. Operating instructions .................................. 21
1.1 Introduction.................................................. 21
1.2 Control panel ............................................... 21
1.3 Lighting and shutdown................................. 21
1.4 Adjustments................................................. 21
1.5 Maintenance................................................ 22
1.6 Faults........................................................... 22
2. Installation...................................................... 22
2.1 General Instructions .................................... 22
2.2 Place of installation...................................... 22
2.3 Plumbing connections ................................. 23
2.4 Gas connection............................................ 23
2.5 Electrical connections.................................. 24
2.6 Connection to the ue.................................. 25
Certification
The CE marking attests that the LAMBORGHINI gas-fired units comply with the requirements con-
tained in the applicable European directives.
In particular, this unit complies with the following EEC directives:
•GasApplianceDirective2009/142implementedbyPres.Decreeno.661of15.11.96
•EfficiencyDirective92/42implementedbyPres.Decreeno.660of15.11.96
•LowVoltageDirective2006/95
•ElectromagneticCompatibilityDirective2004/108
This symbol indicates "Attention" and is placed next to all safety warnings. Carefully follow these instructions
to prevent any risk of damage or injury to people, animals or property.
This symbol indicates an important note or information
• Read this instruction booklet carefully, as it provides
important information on safe installation, use and
maintenance.
• This instruction booklet is an integral and essential
part of the product and must be kept with care by the
user for future reference.
• If the unit is sold or transferred to another owner or if
it is to be moved, always make sure the booklet stays
with the boiler so that it can be consulted by the new
owner and/or installer.
• Installation and maintenance must be carried out by
professionally qualied personnel, according to the
currentregulationsand themanufacturer's instructions.
• Incorrect installation or poor maintenance can result
in damage or injury. The manufacturer declines any
responsibility for damage caused by errors in installa-
tion and use or by failure to follow the manufacturer's
instructions
• Beforecarrying outanycleaning ormaintenance opera-
tion, disconnect the unit from the power supply using
the switch and/or the special cut-off devices.
• In case of a fault and/or poor operation, deactivate
the unit and do not try to repair it or directly intervene.
Contact professionally qualied personnel.
• Any repair/replacement of the products must only be
carried out by qualied personnel using genuine parts.
Failure to comply with the above can compromise the
safety of the unit.
• Yearly maintenance carried out by qualied personnel
is essential for guaranteeing good operation of the unit.
• This unit must onlybe used for itsintended purpose.Any
otheruse isdeemedimproperandtherefore hazardous.
• After unpacking, check the good condition of the
contents.
• The packing materials are potentially hazardous and
must not be left within the reach of children.
• Incase ofdoubt, donotusetheunit. Contactthe supplier.
3. Service and maintenance.............................. 25
3.1 Adjustments................................................. 25
3.2 Commissioning............................................ 26
3.3 Maintenance................................................ 27
3.4 Troubleshooting........................................... 30
4. Technical data and characteristics .............. 31
4.1 Dimensions and connections....................... 31
4.2 General view and main components ........... 32
4.3 Technical data table..................................... 33
4.4 Diagrams ..................................................... 33
4.5 Wiring diagrams........................................... 34
