Laneri Atlanta User manual

c/da Misericordia snc
94100 Enna Italy
www.laneribagni.it
ITALIANO PAG. 3
FRANÇAIS PAG. 14
ESPAÑOL PAG. 25
DEUTSCH PAG. 36
ENGLISH PAG. 47
Atlanta

Atlanta
c/da Misericordia snc
94100 Enna Italy
www.laneribagni.it
Contatti: Uicio 0935-41353, E-mail: [e-mail]
DESCRIZIONE
Box doccia scorrevole angolare, quadrato o rettangolare, realizzato in vetro 6mm. Regolaggio manuale dei profili
a muro di 2,5 cm per lato. Telaio in alluminio cromato, Vetro con trattamento anticalcare segnalato da apposite
etichette.

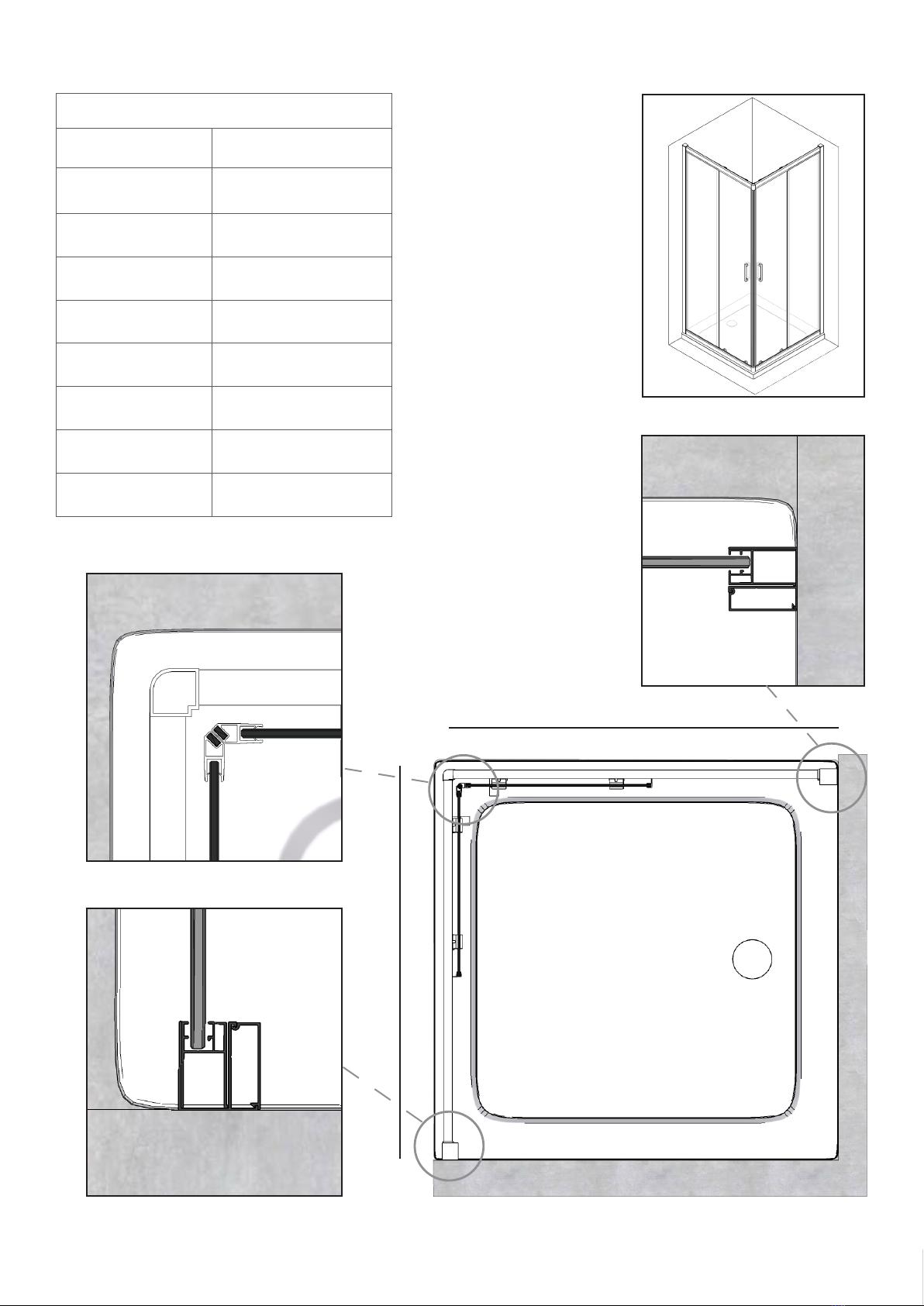

70 675 - 700
75 725 - 750
80 775 - 800
90 875 - 900
100 975 - 1000
110 1075 - 1100
120 1175 - 1200
130 1275 - 1300
140 1375 - 1400
PORTE MISURE A-B
B
A
Contatti: Uicio 0935-41353, E-mail: [e-mail]
TABELLA MISURE

ATL ANTA
UTENSILI NECESSARI
5
A+B
x 2 C
x 2 G
x 2
F
x 2
D
x 4 E x 4 H
x 2
x4
8*16
x16
8*30 x8
CONTENUTO DELLA CONFEZIONE (prodotto spedito in due colli)
Ruote inferiori
sganciabili
Maniglia
Connettore lato
fisso con asola
Raccordo ango-
lare superiore
Cover superiore
profilo muro
Raccordo ango-
lare inferiore
Cover superiore
ferma vetro fisso
Cover ferma
vetro
Ruote superiori
Fine corsa
x4
x2
x4
x1
dx/sx x2
x1
x2
x4
x4
x8
x8
8*12 x4
6*10

ATL ANTA
6
MONTAGGIO
1° PASSAGGIO
1. Verificare la messa in bolla del piatto
doccia con il livello.
2. Poggiare il profilo a muro ed utilizzare
il livello per la messa a piombo .
3. Tracciare i fori a muro con la matita .
4. Praticare i fori a muro con il trapano.
5. Inserire il tassello a muro e avvitare le
viti 8x30 per fissare il profilo. Ripetere
i passaggi per l'altro profilo.
1
2
5
4
A
A
8*30
3

ATL ANTA
7

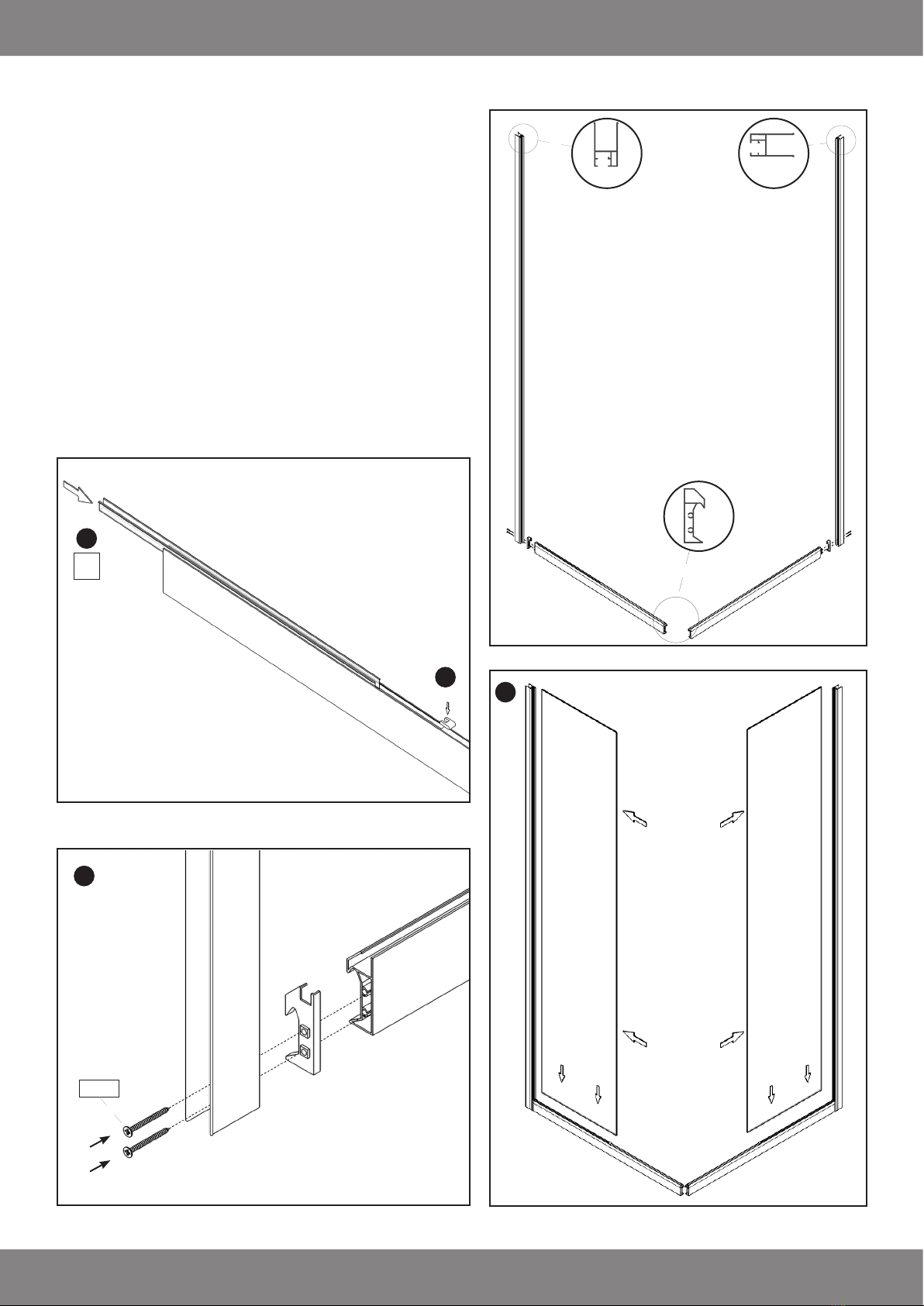

2° PASSAGGIO
1. Posizionare la cover ferma vetro.
2. Mettere la guarnizione nel profilo infe-
riore.(Guarnizione protezione vetri)
3. Usare la vite 8x30 per collegare il bi-
nario in alluminio inferiore con il pro-
filo verticale, tra il binario e il profilo
va inserito il connettore.
In questo modo costruiamo il
telaio della porta (scheletro).
4. Inserire il vetro fisso come in figura.
3
1
2
4
D
CC
8*30
E

ATL ANTA
8

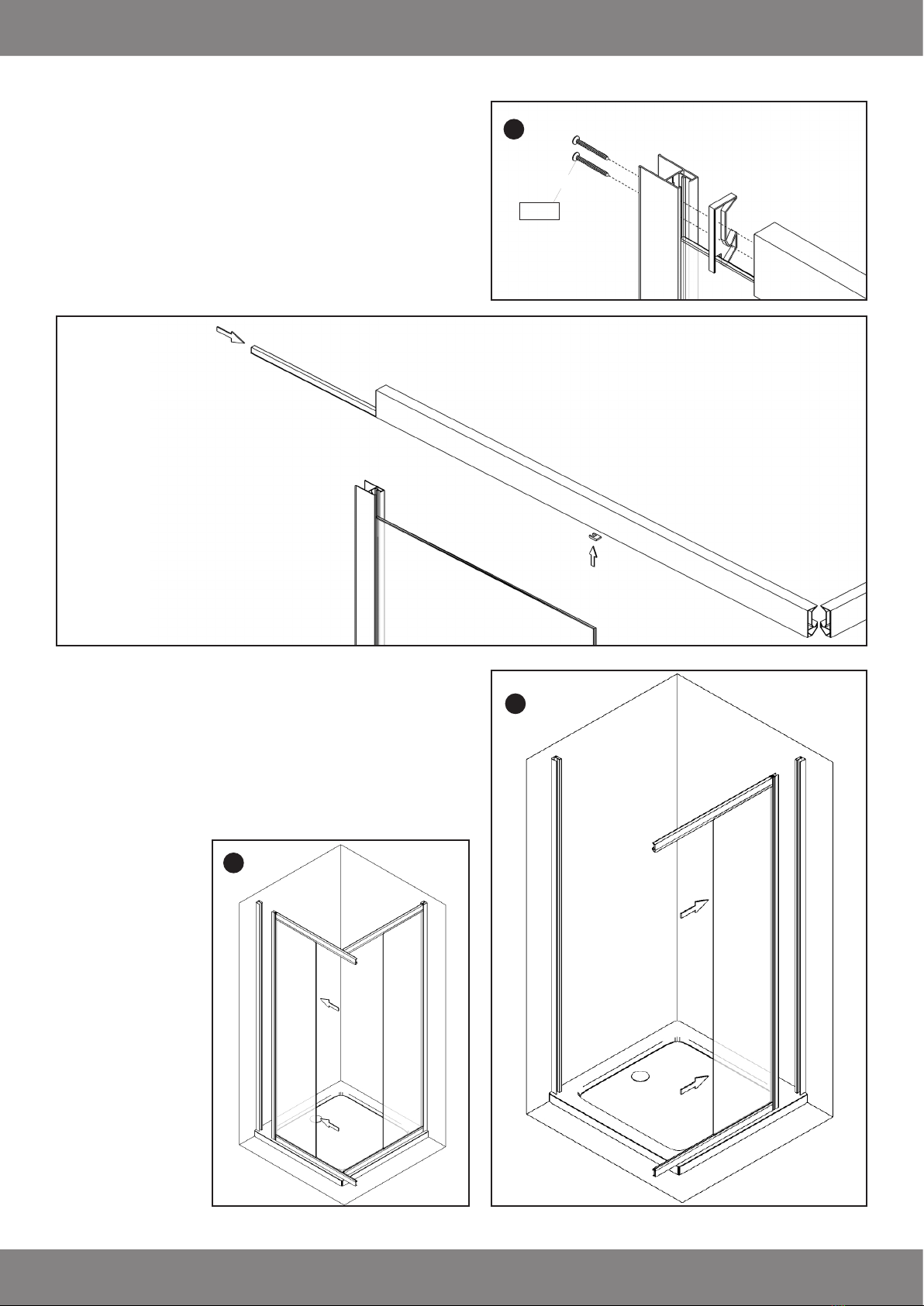

3° PASSAGGIO
1. Ripetere il passaggio precedente (2) per
la parte alta del telaio.
4° PASSAGGIO
1. Inserire il telaio, precedentemente as-
semblato, dentro il profilo a muro.
2. Ripetere l'operazione per l'altro lato.
1
1
2
8*30

ATL ANTA
9
5° PASSAGGIO
1. Collegare i due binari inferiori con il rac-
cordo angolare.
2. Ripetere l'operazione con i binari supe-
riori.
3. Bloccare con le viti 6x10 e coprire con i
tappi coprivite.
36*10
6*10
6° PASSAGGIO
1. Installare le ruote di scorrimento supe-
riori nei due vetri.
Nota: le ruote superiori sono regolabili, se,
dopo aver montato il box doccia, le ante
non dovessero avere uno scorrimento fluido
è possibile regolarle tramite la vite inferiore
sul cuscinetto superiore.
2. Installare le ruote di scorrimento inferio-
ri (con pulsante per sgancio rapido).
1
12
2

ATL ANTA
10
7° PASSAGGIO
1. Agganciare le ante al binario di scorri-
mento superiore.
Nota: accertarsi che la porta sia in asse, vedi
passaggio precedente per regolarle.
2. Agganciare le ruote al binario inferiore.
Note: le ruote di scorrimento inferiori sono
sganciabili per facilitare le operazioni di pu-
lizia e manutenzione ordinarie.
21

ATL ANTA
11
1
2

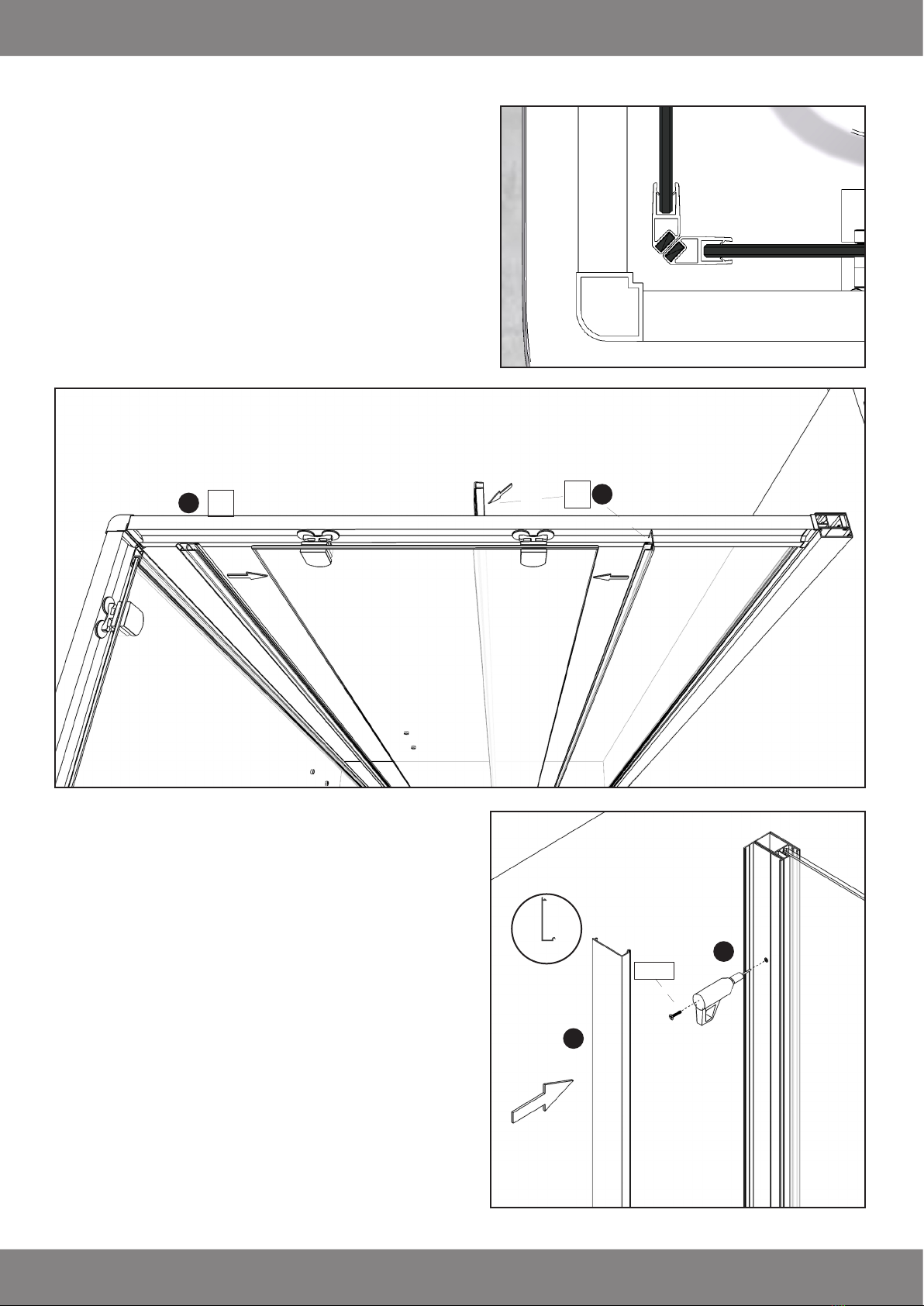

8° PASSAGGIO
1. Istallare le guarnizioni magnetiche di
chiusura sui vetri scorrevoli.
2. Installare la guarnizione di tenuta tra ve-
tro fisso e porta scorrevole.
Nota: in dotazione c’è una guarnizione più
alta ed una più bassa , quella più bassa va
sul vetro fisso , quella più alta nel vetro scor-
revole.
9° PASSAGGIO
1. Verificare la messa a piombo, praticare
dei fori dal lato interno per bloccare la
parete doccia ai profili a muro tramite le
viti 8x16.
IMPORTANTE: regolaggio massimo vetro
fisso 2,5 cm.
Nota: vanno praticati in totale 4 fori, 2 fori
per profilo, 1 in alto e 1 in basso.
2. Coprire il profilo a muro della parete fissa
con la cover in alluminio, in modo da na-
scondere le viti di fissaggio e in modo da
proteggerle dall’acqua.
8*16
B
G
F
12

ATL ANTA
12
1
1
2
3
10° PASSAGGIO
1. Inserire la guarnizione piatta tra il vetro
fisso e il profilo in alluminio (lato interno).
La trovi arrotolata in una bustina!!
2. Installare il fine corsa sui binari sopra e
sotto. Usare le viti 8x12 in dotazione, al-
trimenti si rischia di bucare il lato a vista
del binario di scorrimento.
11° PASSAGGIO
1. Installare la maniglia ( foro vite lato inter-
no).
2. Installare le cover di copertura nella par-
te superiore dei profili in alluminio.
3. Siliconare la parte esterna del box doccia
lungo tutto il perimetro come mostrato in
figura e attendere 24h.
8*12
8*12
H

Cabine de douche coulissante d'angle, carrée ou rectangulaire, en verre de 6 mm. Réglage manuel des profilés
muraux de 2,5 cm par côté. Cadre en aluminium chromé, verre avec traitement anti-calcaire indiqué par des étiq-
uettes spéciales.
Atlanta
c/da Misericordia snc
94100 Enna Italy
www.laneribagni.it
Contacts: Bureau 0935-41353, E-mail: [e-mail]
DESCRIPTION

70 675 - 700
75 725 - 750
80 775 - 800
90 875 - 900
100 975 - 1000
110 1075 - 1100
120 1175 - 1200
130 1275 - 1300
140 1375 - 1400
PORTE MESURES A-B
B
A
Contacts: Bureau 0935-41353, E-mail: [e-mail]
TABLEAU DES MESURES

ATL ANTA
OUTILS NÉCESSAIRES
16
A+B
x 2 C
x 2 G
x 2
F
x 2
D
x 4 E x 4 H
x 2
x4
8*16
x16
8*30 x8
CONTENU DU PAQUET (produit expédié en deux paquets)
Roues inférieures
amovibles
Poignée
Connecteur à côté
fixe avec fente
Raccordement
du coin supérieur
Profilé mural du
couvercle supérieur
Raccordement
du coin inférieur
Couvercle supérieur
en verre fixe
Couvercle de re-
tenue de la vitre
Roues supérieur-
es
Fin de la course
x4
x2
x4
x1
dx/sx x2
x1
x2
x4
x4
x8
x8
8*12 x4
6*10

ATL ANTA
17
MONTAGE
1° ÉTAPE
1. Vérifiez que le receveur de douche est
de niveau.
2. Placez le profilé sur le mur et utilisez le
niveau d'aplomb.
3. Marquez les trous dans le mur à l'aide
d'un crayon.
4. Percez les trous dans le mur.
5. Insérez la prise murale et vissez les vis
8x30 pour fixer le profilé. Répéter les
étapes pour l'autre profil.
1
2
5
4
A
A
8*30
3

ATL ANTA
18
2° ÉTAPE
1. Positionner le couvercle de retenue de
la vitre.
2. Placer le joint dans le profil inférieur
(joint de protection de la vitre).
3. Utiliser la vis 8x30 pour connecter le
rail inférieur en aluminium au profilé
vertical ; le connecteur doit être in-
séré entre le rail et le profilé.
Nous construisons ainsi le cadre de la
porte (squelette).
4. Insérer le verre fixe comme indiqué.
3
1
2
4
D
CC
8*30
E

ATL ANTA
19
3° ÉTAPE
1. Répéter l'étape précédente (2) pour la
partie supérieure du cadre.
4° É TAPE
1. Insérer le cadre précédemment assem-
blé dans le profilé mural.
2. Répéter l'opération pour l'autre côté.
1
1
2
8*30

ATL ANTA
20
5° ÉTAPE
1. Relier les deux rails inférieurs à l'aide du
raccord d'angle.
2. Répéter l'opération avec les pistes
supérieures.
3. Fixer avec des vis 6x10 et couvrir avec
des capuchons de vis.
36*10
6*10
6° ÉTAPE
1. Installer les roulettes supérieures dans
les deux vitres.
Note: Les roulettes supérieures sont rég-
lables ; si, après le montage de la cabine de
douche, les portes ne glissent pas facile-
ment, elles peuvent être réglées à l'aide de
la vis inférieure du palier supérieur.
2. Installer les roues inférieures (avec le
bouton de dégagement rapide).
1
12
2
