Laneri TEXAS 3.0 User manual

c/da Misericordia snc
94100 Enna Italy
www.laneribagni.it
ITALIANO PAG. 3
FRANÇAIS PAG. 14
ESPAÑOL PAG. 25
DEUTSCH PAG. 36
ENGLISH PAG. 47
TEXAS 3.0

Texas 3.0
c/da Misericordia snc
94100 Enna Italy
www.laneribagni.it
Contatti: Uicio 0935-41353, E-mail: [e-mail]
DESCRIZIONE
Box doccia tipo “Saloon” con due ante ad apertura dentro/fuori e due pareti fisse laterali h 190 realizzate in vetro
6mm. Regolaggio manuale dei profili a muro di 2 cm per lato. Sistema di sollevamento ante rotanti.
Telaio in alluminio cromato e vetro con trattamento anticalcare segnalato da apposite etichette.

70 670 - 710
75 720 - 760
80 770 - 810
85 820 - 860
90 870 - 910
100 970 - 1010
110 1070 - 1110
120 1170 - 1210
65 625 - 650
67, 5 650 - 675
70 675 - 700
75 725 - 750
7 7, 5 750 - 775
80 775 - 800
85 850 - 875
90 875 - 900
100 975 - 1000
PORTE SALOON
PARETE FISSA
MISURE A
MISURE B
BB
A
Contatti: Uicio 0935-41353, E-mail: [e-mail]

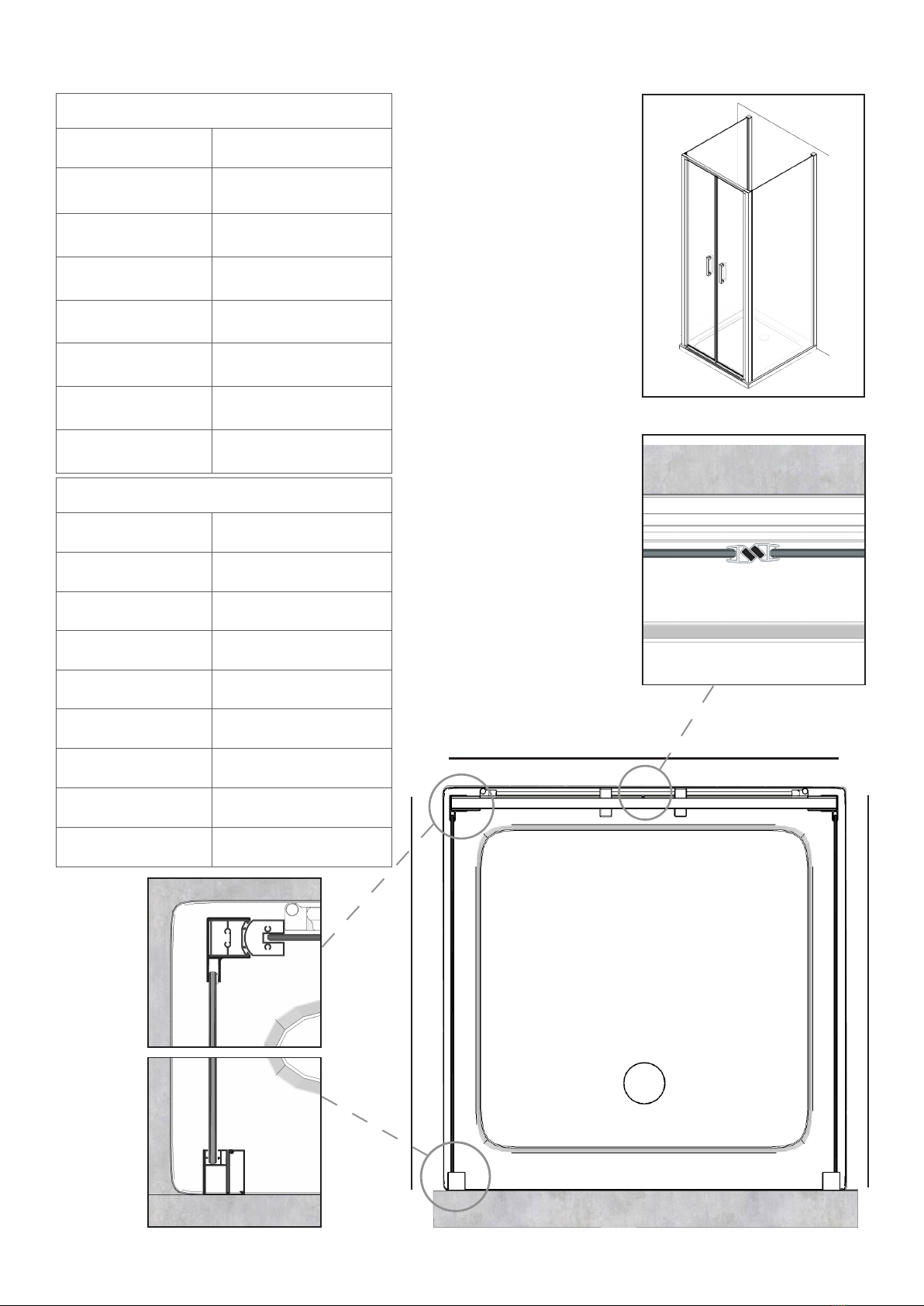

TABELLA MISURE



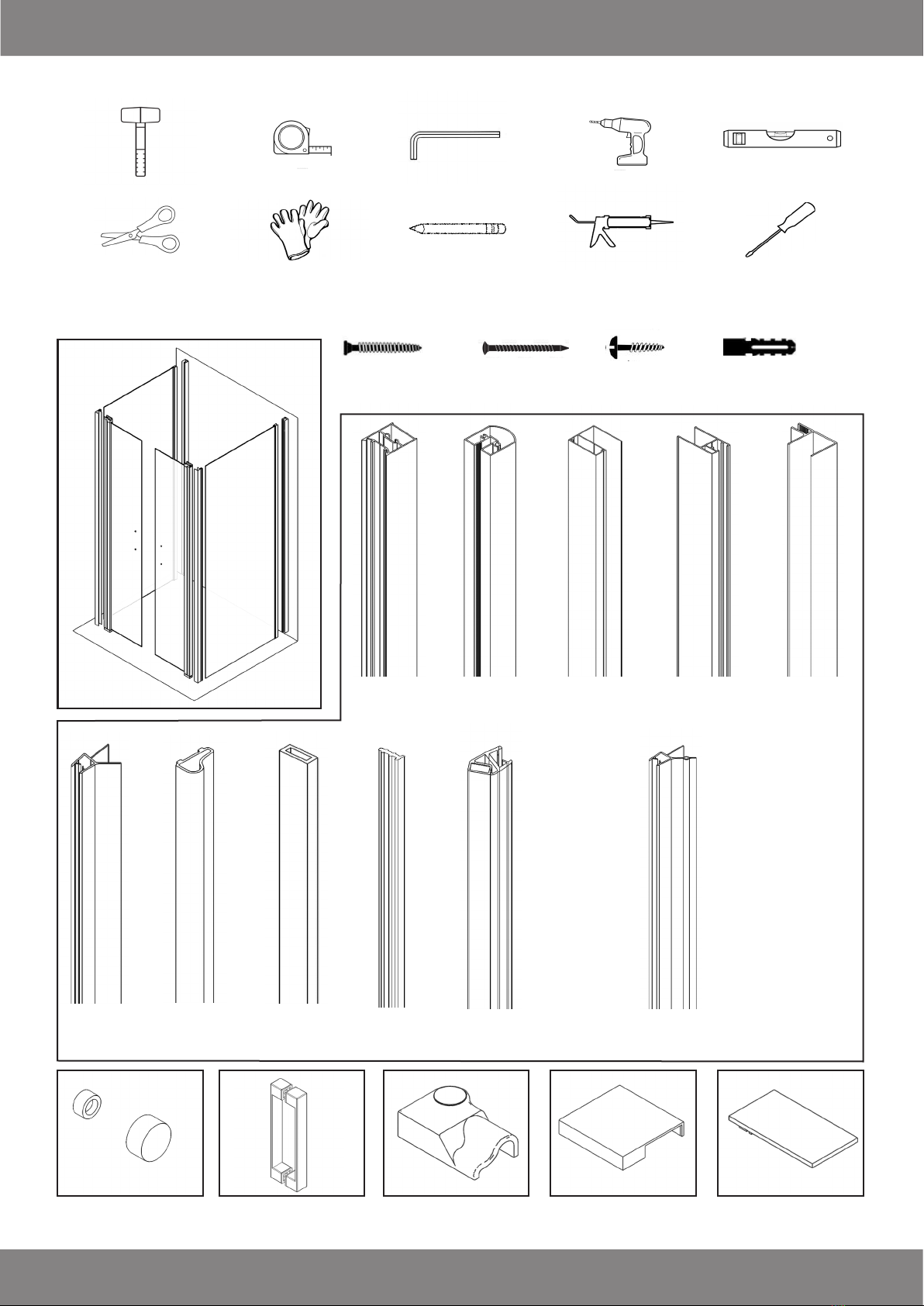

UTENSILI NECESSARI
5
A
x 2 B x 2
G
x 2 H x 1 I x 1 M x 2
F
x 2
C+D
x 2 E x 2
L
x 2 x 2 (per piatto doccia filo pavimento)
x10
8*16
x26
8*30 x20
CONTENUTO DELLA CONFEZIONE (prodotto spedito in 3 colli)
Maniglia Supporto fissag-
gio a terra
Cover superiore
profilo muro
Cover superiore
ferma vetro fisso
Tappi coprivite
x2 x2 dx/sx x2 x2x4
x4
8*16


6

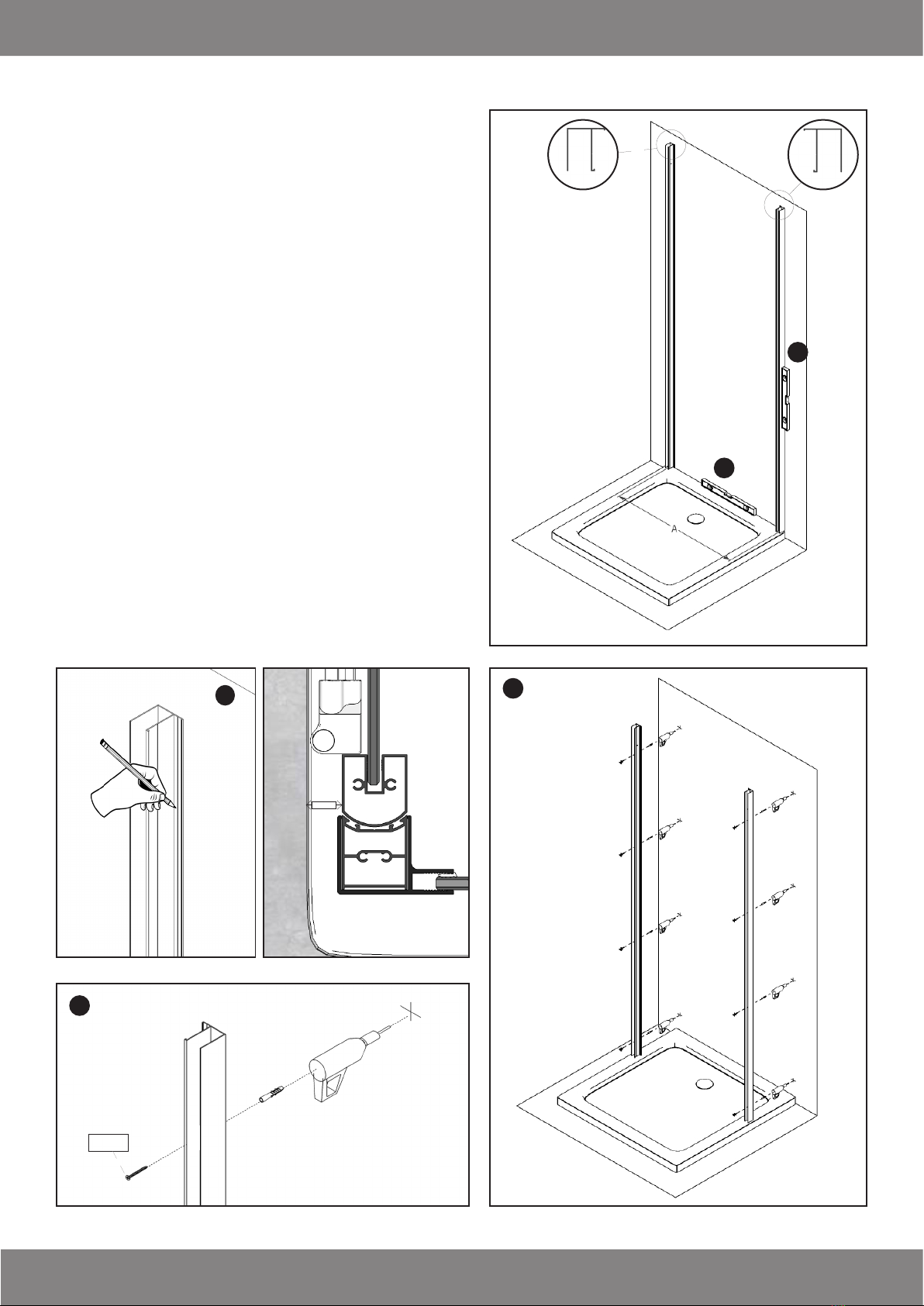

MONTAGGIO

1. Verificare la messa in bolla del piatto
doccia con il livello.
2. Poggiare il profilo a muro ed utilizzare
il livello per la messa a piombo .
3. Tracciare i fori a muro con la matita .
4. Praticare i fori a muro con il trapano.
5. Inserire il tassello a muro e avvitare le
viti per fissare il profilo. Ripetere i pas-
saggi per l'altro profilo.

è buona norma non montare i profili
della porta saloon a ridosso del bordo
esterno del piatto doccia, lasciare sem-
pre circa 1 cm per un risultato estetico
e funzionale ottimale.
1
2
35
4
C
C
8*30
10mm
10 mm



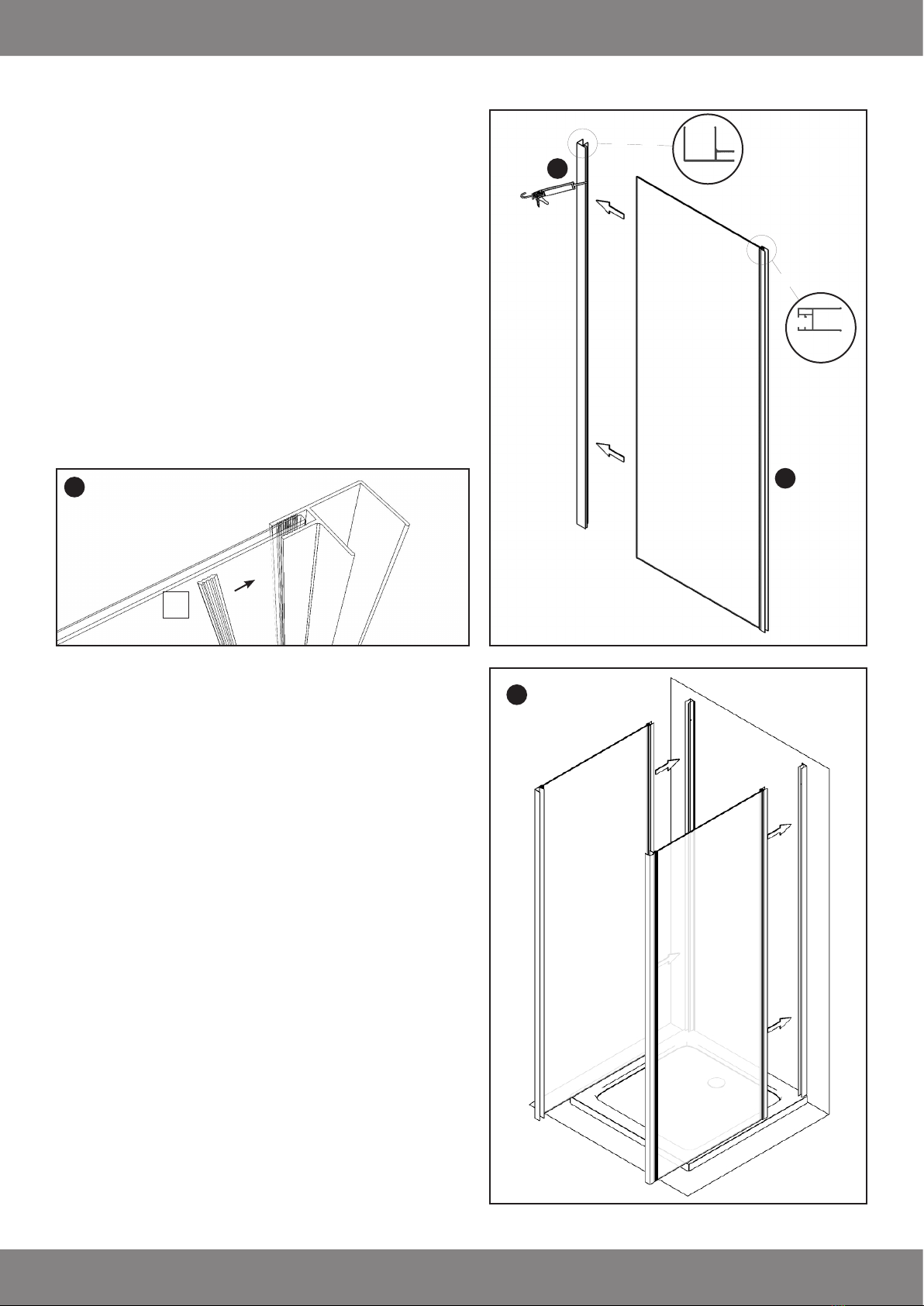

1. Applicare il silicone nell’insenatura del
profilo ad angolo.
2. Inserire il vetro fisso all’interno del pro-
filo ad angolo, mentre è fresco comple-
tare il passaggio successivo.
3. Installare la guarnizione ferma vetro
tra il vetro e il profilo in alluminio ad
angolo avendo cura di inserirla dal
basso verso l’alto. Ripetere i passaggi
per l'altro profilo.
La trovi arrotolata in bustina!

7

1. Installare le pareti fisse a muro.
:
Per una corretta istallazione consiglia-
mo di rimuovere il profilo a muro dalla
parete, di inserirlo sulla parete fissa in
vetro per poi poggiare sul piatto il tutto,
fisserete il profilo muro in un secondo
momento.
: sotto la lastra fissa non ci
va nulla ,va poggiata e siliconata dall’e-
sterno.
1
1
2
3
F
E
L


8

1. Come mostrato in figura, installare le
porte saloon in vetro dentro i profili a
muro.
Nota: rispettare il senso delle frecce,
sulla superficie vetrata, che indica il ver-
so di montaggio.
1
A-B


9


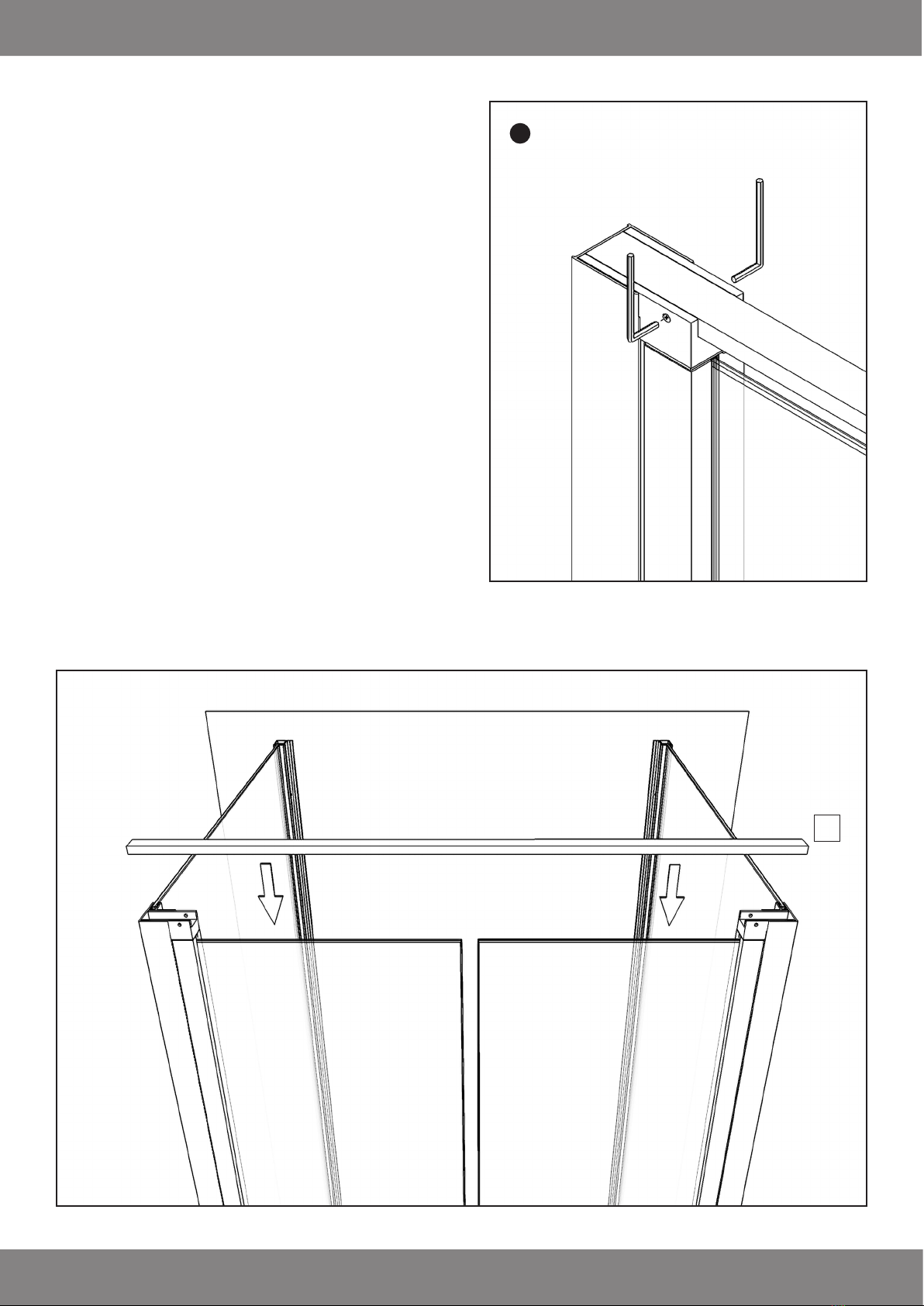

1. Procedere con il fissaggio della barra
di sostegno superiore come mostrato
in figura.

la barra di tenuta superiore non funge
da regolaggio ma ha una sede ben pre-
cisa va installata da punta a punta tra
le due ante. Il regolaggio avviene trami-
te i profili a muro.
1
I


10

1. Installare sul piatto il profilo di tenuta
in alluminio assieme ai due suppor-
ti dx e sx fissandolo con del silicone,
non serve praticare dei fori.
Nota: le viti in dotazione si utilizzano in
caso di montaggio filo pavimento.

Per un corretto funzionamento del sistema
di tenuta acqua , il profilo salvagoccia ed
i due supporti vanno montati leggermente
in fuori rispetto ai telai, diversamente da-
ranno fastidio al funzionamento delle guar-
nizioni sotto vetro.
1
H
10mm


11

1. Installare le guarnizioni magnetiche di
chiusura sui vetri senza tagliarle ,sfrut-
tando tutta l’altezza ,partendo dal bas-
so, se troppo lunghe rifilarle dall’alto.
2. Installare le due guarnizioni di tenuta
inferiore nei vetri  
, per evitare che si diano fastidio
con le guarnizioni verticali a calamita,
salvaguardando l’aletta in modo che
dia la corretta tenuta all’acqua .
1
2
M
G


12
1
2
1 2
3

1. Praticare dei fori e applicare la vite dal
lato interno per bloccare la parete doc-
cia, sia ai profili a muro che al profilo
ad angolo tramite le viti 8x16,
IMPORTANTE: regolaggio massimo
porta saloon 2 cm, vetro fisso 2,5 cm.
Nota: vanno praticati in totale 8 fori, 2
fori per profilo, 1 in alto e 1 in basso.
Le viti verranno coperte con gli appositi
coperchi cromati nei profili della porta
saloon.
2. Coprire il profilo a muro della parete
fissa con la cover in alluminio, in modo
da nascondere le viti di fissaggio e in
modo da proteggerle dall’acqua.

1. Installare le maniglie come mostrato in
figura(foro viti dal lato interno).
2. Installare la cover decotativa sulla parte
superiore dei profili a muro.
3. Applicare il silicone come mostrato in fi-
gura e attendere 24h.
8*16
8*16
D

Cabine de douche de type "salon" avec deux portes ouvrant vers l'intérieur/extérieur et deux parois latérales fixes h
190 en verre de 6 mm. Réglage manuel des profilés muraux de 2 cm par côté. Cadre en aluminium chromé et verre
avec traitement anti-calcaire indiqué par des étiquettes spéciales.
Texas 3.0
c/da Misericordia snc
94100 Enna Italy
www.laneribagni.it
Coordonnées de contact : Bureau 0935-41353, E-mail : [e-mail]
DESCRIPTION

70 670 - 710
75 720 - 760
80 770 - 810
85 820 - 860
90 870 - 910
100 970 - 1010
110 1070 - 1110
120 1170 - 1210
65 625 - 650
67, 5 650 - 675
70 675 - 700
75 725 - 750
7 7, 5 750 - 775
80 775 - 800
85 850 - 875
90 875 - 900
100 975 - 1000
PORTES TYPE SALOON
MUR FIXE
MESURES A
MESURES B
BB
A
Coordonnées de contact : Bureau 0935-41353, E-mail : [e-mail]
TABLEAU DES MESURES


OUTILS NÉCESSAIRES
16
A
x 2 B x 2
G
x 2 H x 1 I x 1 M x 2
F
x 2
C+D
x 2 E x 2
L
x 2 x 2 (pour receveur de douche de plain-pied)
x10
8*16
x26
8*30 x20
CONTENU DU PAQUET (produit expédié en 3 paquets)
Poignée Support de fixa-
tion au sol
Profilé mural du
couvercle supérieur
Couvercle supérieur
en verre fixe
Bouchons à vis x2 x2 dx/sx x2 x2x4
x4
8*16


17
MONTAGE

1. Vérifiez que le receveur de douche est
de niveau.
2. Placez le profilé sur le mur et utilisez le
niveau d'aplomb .
3. Marquez les trous dans le mur à l'aide
d'un crayon.
4. Percez des trous dans le mur.
5. Insérez la prise murale et serrez les vis
pour fixer le profilé. Répéter les étapes
pour l'autre profilé.

il est conseillé de ne pas monter les
profilés de la porte de salon près du
bord extérieur du receveur de douche,
en laissant toujours environ 1 cm pour
un résultat esthétique et fonctionnel
optimal.
1
2
35
4
C
C
8*30
10mm
10 mm


1. Appliquer du silicone dans la rainure
du profilé d'angle.
2. Insérez le verre fixe à l'intérieur du pro-
filé d'angle, pendant qu'il refroidit, pour
réaliser l'étape suivante.
3. Installez le joint d'arrêt entre le verre
et le profilé d'angle en aluminium, en
prenant soin de l'insérer du bas vers le
haut. Répétez les étapes pour l'autre
profil.
Vous pouvez le trouver roulé dans un
sachet !

18

1. Installer les parois fixes sur le mur.
:
Pour une installation correcte, nous re-
commandons de retirer le profilé mural
du mur, de l'insérer sur la paroi en verre
fixe et de le placer ensuite sur la plaque.
Vous fixerez le profilé mural ultérieur-
ement.
Note: Rien ne va sous la dalle fixe, elle
doit être placée et siliconée de l'ex-
térieur.
1
1
2
3
F
E
L


19

1. Comme indiqué sur l'image, installez
les portes de salon en verre à l'intérieur
des profilés muraux.
Note: respecter le sens des flèches, sur
la surface du verre, indiquant le sens de
l'installation.
1
A-B


20

1. Procéder à la fixation de la barre de
support supérieure comme indiqué
sur la figure.

la barre d'étanchéité supérieure ne sert
pas de réglage mais a un siège précis
et doit être installée bout à bout entre
les deux vantaux. Le réglage se fait par
l'intermédiaire des profilés muraux.
1
I
