lbx ULTR Small User manual

MM1500 Microplate Mixer
Please read the User Manual carefully before use, and follow all operating and safety instructions!
user manual
english / español / français

2
User Manual
ULTR Small –Ultrasonic Bath with Timer
Preface
Users should read this Manual carefully, follow the instructions and procedures, and beware of all the cautions when using
this instrument.
Service
When help is needed, you can always contact the Service Department of manufacturer for technical support:
www.labbox.com / e-mail: [email protected]
Please provide the customer care representative with the following information:
• Serial number
• Description of problem
• Your contact information
Warranty
This instrument is warranted to be free from defects in materials and workmanship under normal use and service, for a
period of 12 months from the date of invoice. The warranty is extended only to the original purchaser. It shall not apply to
any product or parts which have been damaged on account of improper installation, improper connections, misuse,
accident or abnormal conditions of operation.
For claim under the warranty please contact your supplier.

3
1. Safety Instructions
Warning!
•Read the operating instructions carefully
before use.
•Ensure that only trained staff works with the
instrument.
•Do not work for long time when you use
flammable liquid like alcohol!
•You will get a better cleaning effect if a
cleaning solution is added to the ultrasonic
cleaner.
•Do not operate if the tank is empty, or the
ultrasonic generator will be damaged.
•Do not turn on the machine if the tank is
empty or the transducer will be damaged.
•Do not relocate the machine when there is
fluid in the tank (to avoid overflow).
•Water-soluble liquids are suggested for the
ultrasonic cleaner. Strong acids or
flammable cleaners are strictly forbidden.
If a solvent type cleaner is added in the
tank, please stop working for a while after
the 30 minute cycle.
•Connect the device to an earthed power
supply to ensure the safety of the machine
and the experiment; connect the power as
the machine requires it.
•Refitting is strictly prohibited!
•Ensure the earth wire is well connected
before starting.
Table 1
•The control panel will be eroded by organic solution, strong acid and strong alkali.
•Activate key of system should be on position of " ON/OFF " button.
•Please close the lid to reduce noise and pay attention to water and steam in case of burning skin while open the lid.
Do not use the machine in any of the environments below:
•A place where temperature changes fiercely
•A place where vibration or impact is strong
•A place where water oil or chemicals splash
•A place where humidity is too high and it is easy to produce dew
•A place where there is corrosive gas or dust
•A place where there is explosive and flammable gas

4
2. Inspection
2.1 Receiving Inspection
Unpack the equipment carefully and check for any damages which may have arisen during transport. Please contact
your supplier for technical support.
Note:
If there is any apparent damage to the system,
please do not plug it into the power line.

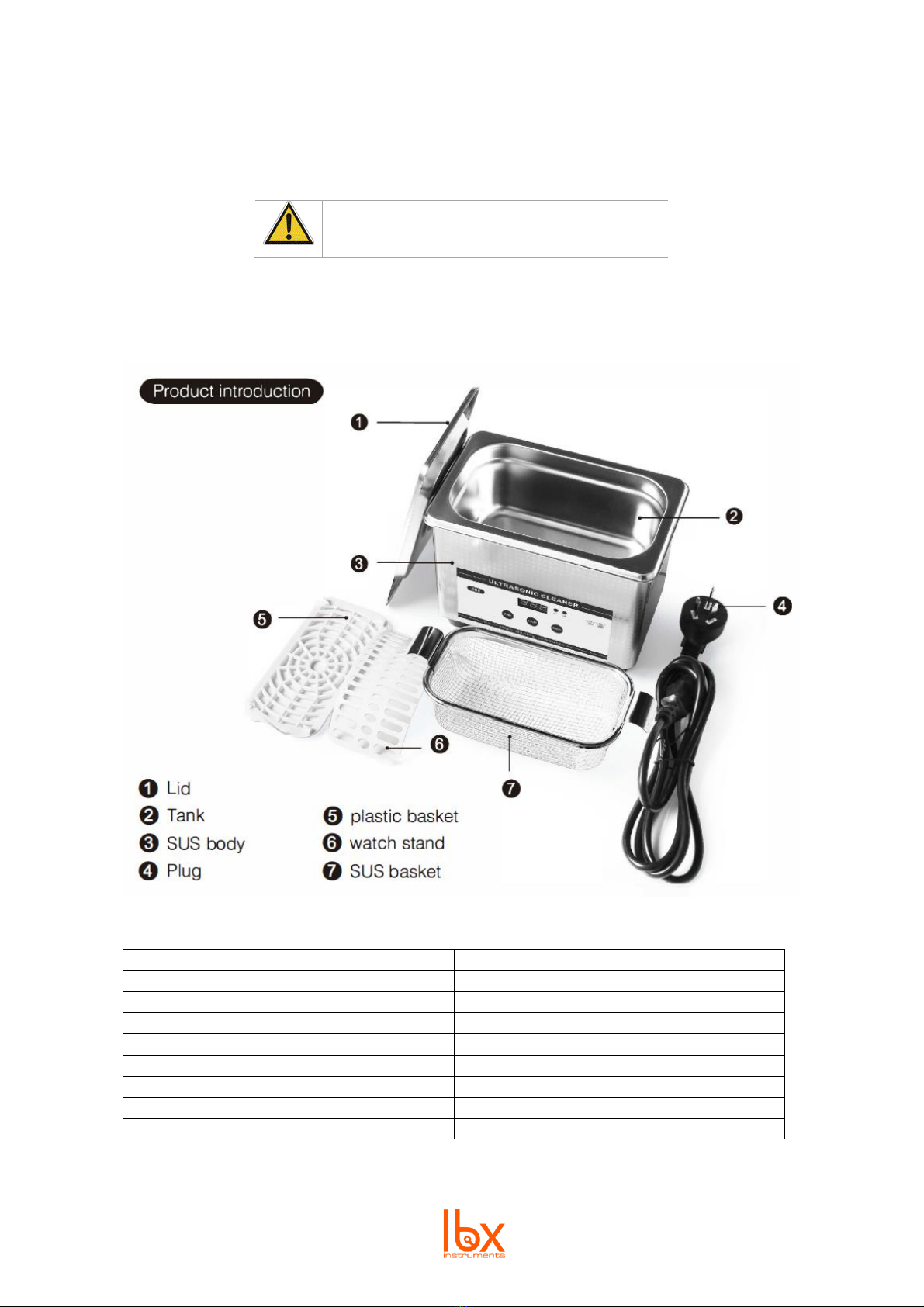

2.2 Listing of Items
The package includes the following items:
2.3 Specifications:
Item
Parameter
Model
ULTR Small
Tank Capacity
0,8 L
Transducer
1 unit
Input Voltage
AC 220-240V, 50-60 Hz
Ultrasonic Power
50 W
Frequency
40 KHZ
Tank Size
150 x 85 x 65mm
Unit Size
178 x 110 x 130mm

5
3. Operation
Operation steps:
Check the machine
Plug the machine to be sure the machine power is on, in this case the power indicator
and LED display says “300”
Uncover the lid and fill the tank with tap water.
No water operation will damage the machine, please put the cleaning object in the
water. Fully immerse the part to be cleaned in the water, but do not put water above
the “Max”Line.
Time Setting
Press TIMER multiple times in order to choose the amount of time you wish the items to
be cleaned. There are 18 options: 90s 120s 150s 180s 210s 240s 540s 720s 900s
18m 21m 24m 27m and 30m.
Reset
Press RESET button when setting time or cleaning. Time will reset to “300”and
machine will suspend work.
Finish Work
Please do unplug the machine first after working, and then clean the tank, Be sure no
liquid is in the tank if need long-term storage.

6
4. Maintenance
•Regular maintenance, electrical control system with high pressure air blow off the dust.
•Clean the tank at least once a week
Trouble clearing
No.
Problems
Possible Cause
Solutions
1
No ultrasonic
activity
A. Power supply not connected
B. Fuse broken
C. Cable is short circuited
D. Transducer is short circuited
E. PCB Board broken
F. Other reasons
A. Check and plug power switch
B. Check the fitted power supply and change
the same specification fuse
C. Connect fitted cable or replace a new
D. Consult with your supplier
E. Check the broken part and change it
F. Consult with your supplier
2
Not well
cleaning
A. Not strong ultrasonic
cleaning
B. Too high or too low liquid
surface
C. Too high too low
temperature
D. Not suitable cleaning liquid
E. Other Reasons
A. Connect ultrasonic button and adjust
B. Adjust liquid into the best surface
C. Adjust the temperature into the most fitted
D. Stop and switch off power supply, replace
suitable liquid after previous liquid
cooling down
E. Consult with your supplier
3
Electric Leakage
A. Customer side not grounded
B. Machine not grounded
A. Ensure it is grounded
B. Check if machine earth wire loosens
4
Other problems
Consult with your supplier

7
Manual de usuario
ULTR Small –Baño de ultrasonidos con temporizador
Introducción
Los usuarios deben leer este manual cuidadosamente, seguir las instrucciones y los procedimientos, y estar informados de
todas las precauciones antes de usar este equipo.
Servicio
Cuando necesite ayuda, puede contactar con el departamento de Atención al Cliente para solicitar asesoramiento técnico:
www.labbox.com / e-mail: [email protected]
Por favor proporcione al personal de Atención al Cliente la siguiente información:
• Número de serie del equipo
• Descripción del problema
•Sus datos de contacto
Garantía
Este equipo está garantizado contra cualquier defecto en los materiales y de fabricación bajo un uso normal, por un
período de 12 meses a partir de la fecha de la factura. La garantía se extiende solamente al comprador original. La
garantía no se aplicará a ningún producto o piezas que se hayan dañado a causa de una instalación incorrecta, de
conexiones incorrectas, de un uso erróneo, de accidente o de condiciones anormales de operación.
Para las reclamaciones bajo garantía, por favor póngase en contacto con su proveedor.

8
1. Instrucciones de seguridad
¡Advertencia!
•Lea el manual de instrucciones
detenidamente antes de usar el equipo.
•Asegúrese de que solamente personal
debidamente formado utiliza el equipo.
•¡No trabaje durante mucho tiempo cuando
utilice líquidos inflamables como el alcohol!
•Obtendrá un mejor efecto de limpieza si se
añade una solución limpiadora al baño de
ultrasonidos.
•No opere si el tanque está vacío, o el
generador de ultrasonidos será dañado.
•No encienda la máquina si el tanque está
vacío o el transductor se dañará.
•No reubique la máquina cuando haya
líquido en el tanque (para evitar
desbordamientos).
•Se recomiendan líquidos solubles en agua
para el baño ultrasónico. Ácidos fuertes o
limpiadores inflamables están estrictamente
prohibidos. Si se agrega un limpiador tipo
solvente en el tanque, por favor deje de
trabajar por un tiempo después del ciclo
de 30 minutos.
•Conecte el dispositivo a una fuente de
alimentación conectada a tierra para
garantizar la seguridad de la máquina y
del experimento; conecte la alimentación
como la máquina lo requiera.
•Asegúrese de que el cable correcto está
bien conectado antes de comenzar.
Tabla 1
El panel de control se erosionará con soluciones orgánicas, ácidos fuertes y alcalinos fuerte.
La llave de activación del sistema debe estar en la posición del botón " ON/OFF
Por favor, cierre la tapa para reducir el ruido y preste atención al agua y al vapor para evitar quemaduras de
la piel mientras abre la tapa.
No utilice la máquina en ninguno de los siguientes entornos:
Un lugar donde la temperatura cambie ferozmente
Un lugar donde la vibración o los impactos sean fuertes
Un lugar donde el agua, el aceite o los productos químicos salpiquen
Un lugar donde la humedad sea demasiado alta
Un lugar donde haya gas o polvo corrosivo
Un lugar donde haya gas explosivo e inflamable

9
2. Inspección
2.1 Desembalaje
Desembale cuidadosamente el instrumento y verifique que el equipo y /o los accesorios hayan llegado sin daños
aparentes. En caso necesario póngase en contacto con el fabricante o el proveedor del equipo para solicitar ayuda
técnica.
Nota:
Si detecta cualquier daño aparente, por favor
no enchufe el equipo.

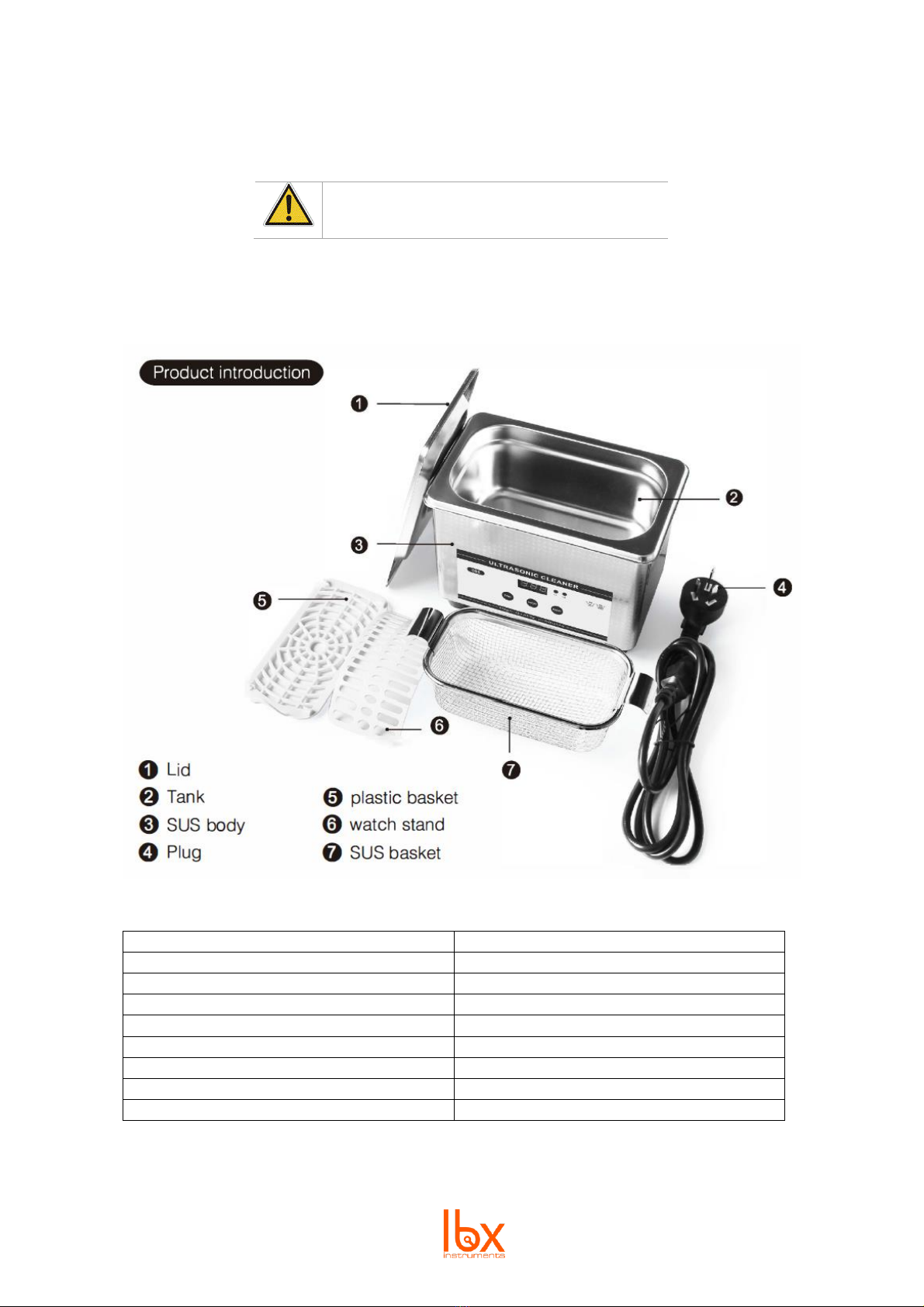

2.2 Lista de embalaje
El paquete incluye los siguientes elementos:
2.3 Especificaciones
Ítem
Parámetro
Modelo
ULTR Small
Capacidad del tanque
0,8 L
Transductor
1 unidad
Voltaje
AC 220-240V, 50-60 Hz
Potencia Ultrasonidos
50 W
Frecuencia
40 KHZ
Tamaño del tanque
150 x 85 x 65mm
Tamaño de la unidad
178 x 110 x 130mm

10

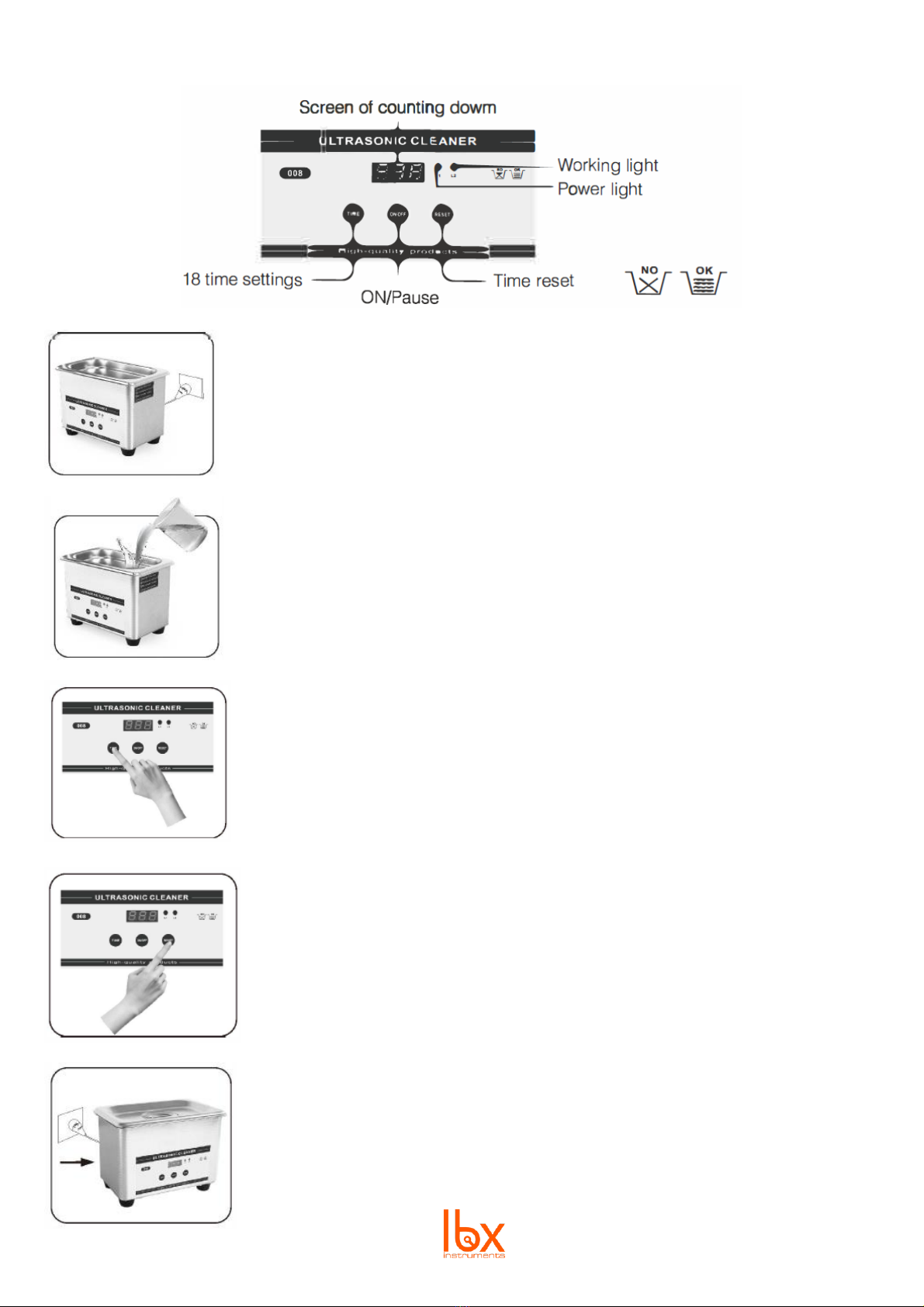

3. Operación
Pasos:
Comprobar el instrumento
Enchufe el instrumento para asegurarse de que está encendido, en este caso el
indicador de encendido y la pantalla LED señalan "300".
Destape el equipo y llene el tanque con agua del grifo.
Ninguna operación con agua dañará el equipo, por favor ponga el objeto de
limpieza en el agua. Sumerja completamente la pieza a limpiar en el agua, pero no
añada agua por encima de la línea "Max".
Ajuste del temporizador
Pulse TIMER repetidas veces para elegir la cantidad de tiempo que desea que se
limpien los elementos. Hay 18 opciones: 90s 120s 150s 180s 210s 240s 240s 540s
720s 900s 18m 21m 24m 27m y 30m.
Reseteo
Pulse el botón RESET cuando configure la hora o la limpieza. El tiempo se reajustará
a "300" y el equipo suspenderá el trabajo.
Finalizar el trabajo
Por favor, desenchufe la máquina primero después de trabajar y luego limpie el
tanque, asegúrese de que no haya líquido en el tanque si necesita almacenamiento
a largo plazo.

11
4. Mantenimiento
Mantenimiento regular del sistema de control eléctrico con aire a alta presión para eliminar el polvo.
Limpie el tanque por lo menos una vez a la semana
Solución de problemas:
Problema
Causa
Solución
1
No hay
actividad de
ultrasonidos
A. Cable no conectado
B. Fusible roto
C. Cable corto-circuitado
D. Transductor corto-
circuitado
E. Placa PCB rota
F. Otras razones
A. Compruebe la conexión
B. Cambie el fusible por otro con las
mismas especificaciones
C. Conecte el cable arreglado o reemplácelo
por uno nuevo
D. Consulte a su proveedor
E. Consulte a su proveedor
F. Consulte a su proveedor
2
No limpia
correctamente
A. Potencia ultrasonidos débil
B. Demasiado o demasiado
poco líquido
C. Líquido de limpieza no
adecuado
D. Otras razones
A. Conecte el botón de ultrasonidos
B. Ajuste el volumen de líquido
C. Apague el ultrasonidos y desconéctelo.
Luego sustituya el líquido.
D. Consulte a su proveedor
3
Fugas eléctricas
A. El equipo no está
conectado a tierra
A. Conecte el equipo a tierra y
compruebe que el cable no está
aflojado
4
Otros problemas
Consulte a su proveedor
Nota importante para los aparatos electrónicos vendidos en España
Important note for electronic devices sold in Spain
Remarque importante pour les appareils électroniques vendus en Espagne
Instrucciones sobre la protección del medio ambiente y la eliminación de aparatos electrónicos:
Los aparatos eléctricos y electrónicos marcados con este símbolo no pueden desecharse
en vertederos.
De conformidad con la Directiva 2002/96/ CE, los usuarios de la Unión Europea de
aparatos eléctricos y electrónicos, tienen la oportunidad de retornar el instrumento para
su eliminación al distribuidor o fabricante del equipo después de la compra de uno
nuevo. La eliminación ilegal de aparatos eléctricos y electrónicos es castigada con multa
administrativa.

12
Manuel d’utilisation
ULTR Small –Bain à ultrasons avec minuterie
Preface
Les utilisateurs doivent lire attentivement ce manuel et suivre toutes les instructions et procédures.
Service
Si vous avez besoin d’aide, vous pouvez contacter le service après-vente du fabricant pour obtenir une assistance
technique :
www.labbox.com / e-mail: [email protected]
Veuillez fournir au représentant du service clientèle les informations suivantes :
• Numéro de série
• Description du problème
• Vos coordonnées
Garantie
Cet instrument est garanti exempt de vices de matériaux et de fabrication dans des conditions normales d'utilisation, pour
une période de 12 mois à compter de la date de facturation. La garantie n’est offerte qu’à l’acheteur initial. Elle ne
s'applique pas aux produits ou pièces endommagés en raison d'une mauvaise installation, de connexions incorrectes, d'une
mauvaise utilisation, d'un accident ou de conditions de fonctionnement anormales.
Pour toute réclamation sous garantie, veuillez contacter votre fournisseur.

13
1. Consignes de sécurité
Attention!
•Lisez attentivement les instructions
d'utilisation avant utilisation.
•Assurez-vous que seul un personnel qualifié
travaille avec l'instrument.
•Ne travaillez pas durant de longues durées
lorsque vous utilisez un liquide inflammable
tel que de l’alcool !
•Vous obtiendrez un meilleur effet de
nettoyage si une solution de nettoyage est
ajoutée au nettoyeur à ultrasons.
•Ne faites pas fonctionner le réservoir si
celui-ci est vide, au risque d’endommager
le générateur à ultrasons.
•N'allumez pas la machine si le réservoir est
vide au risque d’endommager le
transducteur.
•Ne déplacez pas la machine lorsque le
réservoir contient du liquide (pour éviter
tout débordement).
•Des liquides solubles dans l'eau sont
suggérés pour le nettoyeur à ultrasons. Les
acides forts ou les produits de nettoyage
inflammables sont strictement interdits. Si un
nettoyant de type solvant est ajouté dans le
réservoir, veuillez arrêter de travailler
pendant un certain temps après le cycle de
30 minutes.
•Branchez l'appareil à une source
d'alimentation mise à la terre pour assurer
la sécurité de la machine et de
l'expérience. Branchez l’alimentation selon
les besoins de la machine.
•Assurez-vous que le fil de terre est bien
connecté avant de commencer.
Table 1
• Le panneau de contrôle s’érodera si une solution organique, un acide fort et un alcalin fort est utilisé.
• La clé d’activation du système doit être sur la position du bouton "ON / OFF".
• Veuillez fermer le couvercle pour réduire le bruit et faire attention à l'eau et à la vapeur en cas de brûlure de la peau
lorsque vous ouvrez le couvercle.
N'utilisez la machine dans aucun des environnements ci-dessous :
• Un endroit où la température change fortement
• un endroit où les vibrations ou les impacts sont forts
• Un endroit où l’eau ou les produits chimiques éclaboussent
• Un endroit où l'humidité est trop élevée et où il est facile de produire de la rosée
• Un endroit où il y a des gaz corrosifs ou de la poussière
• Un endroit où il y a des gaz explosifs et inflammables

14
2. Inspection
2.1 Premiere inspection
Déballez soigneusement le matériel et vérifiez les éventuels dommages survenus pendant le transport. Veuillez contacter
votre fournisseur pour le support technique.
Remarque:
Si le système présente des dommages
apparents, ne le branchez pas sur le secteur.
2.2 Liste des éléments
Le paquet contient les éléments suivants
2.3 Specifications:
Article
Paramètre
Modèle
ULTR Small
Capacité
0,8 L
Transducteur
1 unit
Tensuon d’entrée
AC 220-240V, 50-60 Hz
Puissance ultrasons
50 W
Frequence
40 KHZ
Taille reservoir
150 x 85 x 65mm
Taille article
178 x 110 x 130mm

15
3. Mode opératoire
Etapes:
Vérifiez la machine
Branchez l’appareil. Afin de s’assurer qu’il est sous tension vérifiez que le voyant
d’alimentation et l’affichage à LED indiquent « 300 »
Enlevez le couvercle et remplissez le réservoir avec l’eau du robinet
Ne pas démarrer l’appareil sans eau car cela l’endommagerait. Plongez
complètement la pièce à nettoyer dans l’eau. Le niveau d’eau ne doit pas dépasser la
ligne “Max”.
Réglage minuterie
Appuyez plusieurs fois sur TIMER afin de choisir la durée pendant laquelle vous
souhaitez nettoyer les éléments. Il y a plusieurs options: 90s 120s 150s 180s 210s
240s 540s 720s 900s 18s 21m 24m 27m et 30m.
Reset
Appuyez sur le bouton RESET lors du réglage de la minuterie ou du nettoyage. Le
temps sera réinitialisé à «300» et la machine suspendra le travail.
Terminer le travail
Après avoir fini le travail, débranchez la machine, puis nettoyez le réservoir. Assurez-
vous qu'il ne reste aucun liquide dans le réservoir si vous avez besoin d'un stockage à long
terme.

16
4. Entretien
•Un entretien régulier du système électrique avec un jet d’air à haute pression pour éliminer la poussière
•Nettoyer le réservoir au moins une fois par semaine
Problèmes courants - Solutions
No.
Problemes
Cause possible
Solutions
1
Pas d’activité
ultrasons
A. Câble d’alimentation non
connecté
B. Fusible endommagé
C. Le câble est court-circuité
D. Le transducteur est court-
circuité
E. Carte PCB endommagée
F. Autres raisons
A. Vérifiez que l’alimentation soit bien
branchée
B. Changez le fusible par un autre ayant les
mêmes spécifications
C. Connectez le câble réparé ou remplacez
par un nouveau
D. Consultez votre fournisseur
E. Consultez votre fournisseur
E. Consultez votre fournisseur
2
Mauvais
nettoyage
A. Nettoyage par ultrasons peu
puissant
B. trop ou trop peu de liquide
C. Température trop haute ou
trop basse
D. Liquide de nettoyage non
approprié
E. Autres raisons
A. Connecter le bouton ultrasons et ajuster la
puissance
B. Ajustez le volume du liquide
C. Réglez la température
D. Arrêtez les Ultrasons et couper
l'alimentation électrique. Remplacez le
liquide.
E. Consultez votre fournisseur
3
Fuites
electriques
A. Appareil non connecté à la
terre
A. Assurez-vous que l’équipement soit
connecté à la terre et que le câble ne soit pas
endommagé.
4
Autres
problèmes
Consultez votre fournisseur
Nota importante para los aparatos electrónicos vendidos en Francia
Important note for electronic devices sold in France
Remarque importante pour les appareils électroniques vendus en France
Informations sur la protection du
milieu environnemental et
élimination des déchets
électroniques
Les appareils électriques et électroniques portant ce symbole ne peuvent pas être jetés
dans les décharges.
En réponse à la règlementation, Labbox remplit ses obligations relatives à la fin de vie
des équipements électriques de laboratoire qu’il met sur le marché en finançant la filière
de recyclage de Récylum dédiée aux DEEE Pro qui les reprend gratuitement (plus
d’informations sur www.recylum.com).
L’élimination illégale d’appareils électriques et électroniques est punie d’amende
administrative.

ULTR Small Ultrasonic bath with timer
Please read the User Manual carefully before use, and follow all operating and safety instructions!
user manual
english / español / français

www.labbox.com
