LDI SAFCO 3045 User manual

Mobile Roll File
Classeur de rouleaux mobile • Portaplanos móvil
ASSEMBLY INSTRUCTIONS
100304537: 1 of 2; Rev A; Rev Date 17-AUG-2016 Safco Consumer Hot Line 1-800-664-0042
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
TOOLS REQUIRED: Hammer, Allen Wrench (included)
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
INSTRUCTIONS DE MONTAGE •INSTRUCCIONES DE ENSAMBLAJE
L’Assistance téléphonique à la clientèle Safco au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Línea directa para el cliente de Safco 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
• HERRAMIENTAS REQUERIDAS: Martille,
La llave hexagonal (incluido)
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• OUTILS REQUIS : Le marteau,
Clef Allen (a inclus)
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com

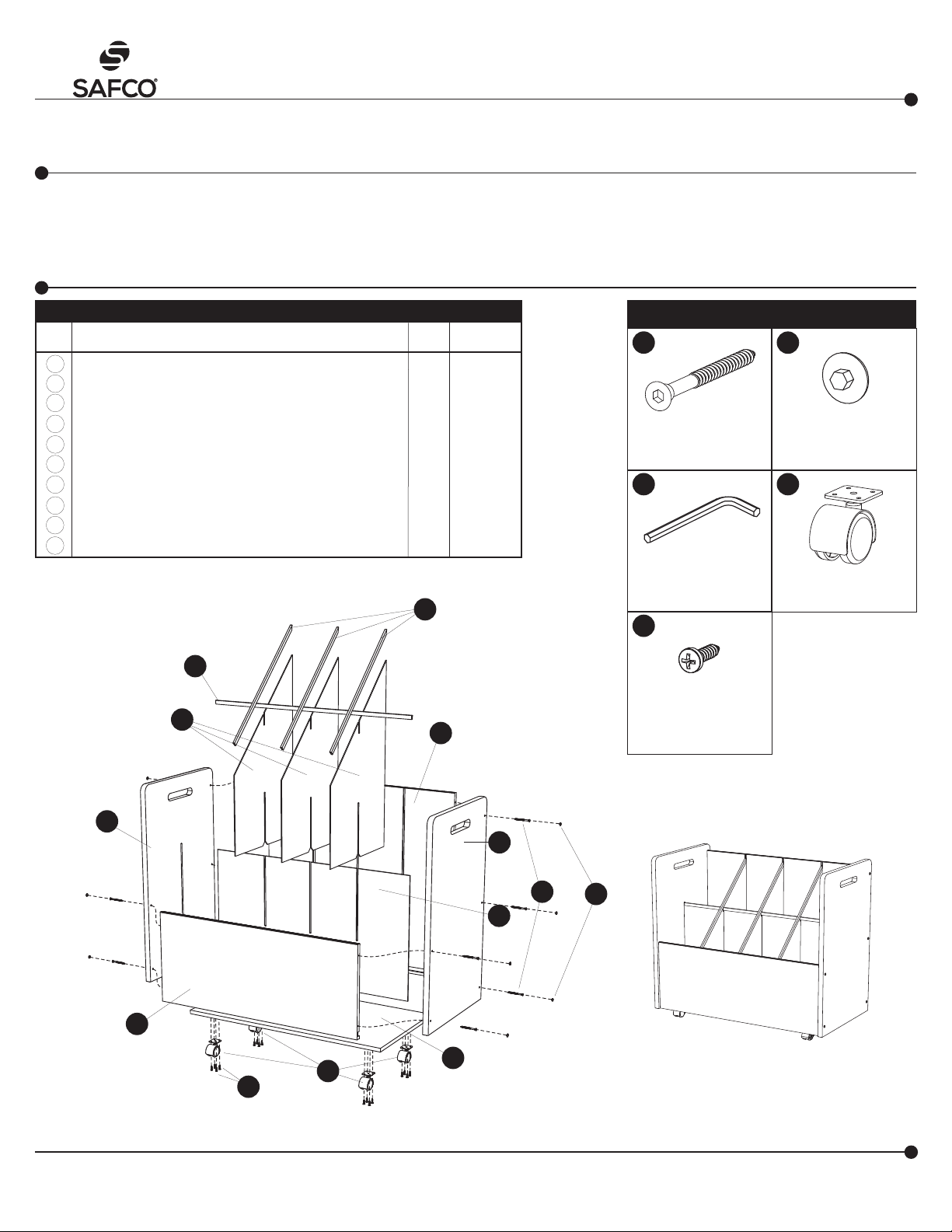

Back Panel / Panneau arrière / Tablero Trasero 1 3045-53PT
Left Side Panel / Panneau latéral gauche / Panel del lado izquierdo 1 3045-57PT
Right Side Panel / Panneau latéral droit / Panel del lado derecho 1 3045-58PT
Bottom Panel /Panneau Inférieur / Tablero del Fondo 1 3083-51NC
Front Panel / Panneau Avant / Tablero Delantero 1 3045-52PT
Rectangular Partition / Partition Rectangulaire / Partición Rectangular 1 3045-56PT
Triangular Partition / Partition Triangulaire / Partición Triangular 3 3045-59PT
Open Channel / Canal Ouvert / Canal Abierto 1 3083-74PT
Closed Channel / Canal Fermé / Canal Cerrado 3 3083-73PT
Hardware Pack / Paquet matériel / Paquete material 1 3083-69PT
A
B
C
D
E
F
G
H
I
J
CODE /
CODIGO
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN QTY. /
QUANTITÉ /
CANTIDAD
PART NO. /
NODE PIECE / NO.
DE PIEZA
3045
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
3083-69PT
Long Screw
Longue Vis
Tornillo Largo
QTY: 10 #3030-58NC
K
M
Allen Wrench
Clef Allen
Llave Allen
QTY: 1 #3030-83NC
Screw Cover
Couvercle pour les vis
Tapa para los tornillos
QTY: 10 #3030-72PT
L
Caster
Roulette
Ruedita
QTY: 4 #3082-86NC
N
Short Screw
Courte Vis
Tornillo Corto
QTY: 16 #3082-84NC
O
A
C
D
E
F
I
G
H
B
N
K
O
L
(16)
(10)
(10)
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Spaces Company

Safco Products Company, New Hope, MN 55428
100304537: 2 of 2; Rev A; Rev Date 17-AUG-2016
1 2
3 4
67
5
8
A
B
K
L
C
F
KL
E
N
O(16)
K
L
H
G
GROOVE
RAINURE
PERFIL
GROOVE
RAINURE
PERFIL
GROOVE
RAINURE
PERFIL
GROOVE
RAINURE
PERFIL
D
(3)
(3)
I
