leco Melanie User manual

Art. 47 13670 114
Terrassenüberdachung Melanie / Terrace Cover Melanie / Terrasoverkapping Melanie
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Vor Montage und Benutzung unbedingt
sorgfältig lesen und für spätere Zwecke
aufbewahren. Bei Verkauf, Weitergabe,
etc. bitte diese Anleitung dem Nutzer
übergeben.
Read these instructions carefully before
use and assembly and keep for future
reference! In the case of sale, transfer,
etc. please hand over these instructions
to the user.
Lees deze instructies zorgvuldig door en
bewaar ze ter referentie in de toekomst!
Bij verkoop, overdracht, enz. overhandige
deze instructies aan de gebruiker.
V 2022 / I
Aufbau mit 2 Personen!
Assembly with 2 persons!
Opbouw met 2 personen!
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
01 / 31
Aufbaumasse / Assembly dimensions / Opbouwmaten:
ca. 400 x 300 x H 266 cm

Wichtige Hinweise!
Entspricht das gelieferte Produkt Ihrer Bestellung? Ist die Verpackung unversehrt?
Vor dem Aufbau ist der Bausatz auf Vollständigkeit und Richtigkeit der einzelnen Bauteile anhand der
Stückliste zu kontrollieren. Schäden oder fehlende Teile müssen vor Aufbau umgehend gemeldet werden.
Der Hersteller kann nicht für Schäden die beim Aufbau entstehen haftbar gemacht werden wie z.B.
Schrammen, Dellen.
Important Notes!
Does this product meet your expectations? Is the packaging undamaged?
Before assembly of the product please check if the kit is complete and accurate on basis of the spare part
list. Defects or missing parts have to be notified before assembling the product. The manufacturer cannot
be held responsible for damages caused during assembly of the product, for example scratches or dents.
Belangrijke instructies!
Voldoet het geleverde product aan uw bestelling? Is de verpakking onbeschadigd?
Alvorens het product te monteren s.v.p. aan de hand van de checklist controleren of de set compleet is.
Defecten of ontbrekende delen moeten worden gemeld alvorens met de montage te beginnen.
De fabrikant kan niet aansprakelijk worden gesteld voor schade die ontstaat tijdens het monteren zoals bijv.
krassen en deuken.
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
02 / 31

Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
03 / 31
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung können schwere Verletzungen
verursachen.
Kein Zusammenbau - Verbinden von mehreren Pavillons. Mindestens 3 Meter Abstand zwischen den Pavillons.
Abbau der Pavillons bei zu erwartentenden Windgeschwindigkeiten größer 40 km/h (Frischer Wind, größere Zweige und
Bäume bewegen sich und Wind ist deutlich hörbar)Kein offenes Feuer, Grills, Heizpilze in oder in der Nähe der Pavillons.
Entstehende Wassersäcke sind zu leeren!
Please read all safety notes and instructions. Failure to comply with these may result in severe injuries.
No Combining - connection several pavilions. Allow at least 3 meters of space between pavilions.
Dismantling the pavilion when wind speeds of greater than 40 km/h are anticipated (brisk wind, large branches and trees
are moving, and the wind is plainly audible) No open fire, grills, patioheaters in or near the pavilions.
Water sacks must be emptied as they form!
Lees alle veiligheidswaarschuwingen en instructies. Het niet naleven hiervan kan leiden tot ernstig letsel.
Geen combinatie - meerdere paviljoens verbinden. Zorg voor minimaal 3 meter ruimte tussen paviljoens.
Ontmanteling paviljoen bij verwachte windsnelheden van meer dan 40 km / u (stevige wind, grote takken en bomen)
bewegen, en de wind is duidelijk hoorbaar) Geen open vuur, roosters, terrasverwarmers in of bij de paviljoens.
Waterzakken moeten worden geleegd als ze zich vormen!
Wichtige Hinweise / Important Information / Belangrijke instructies:

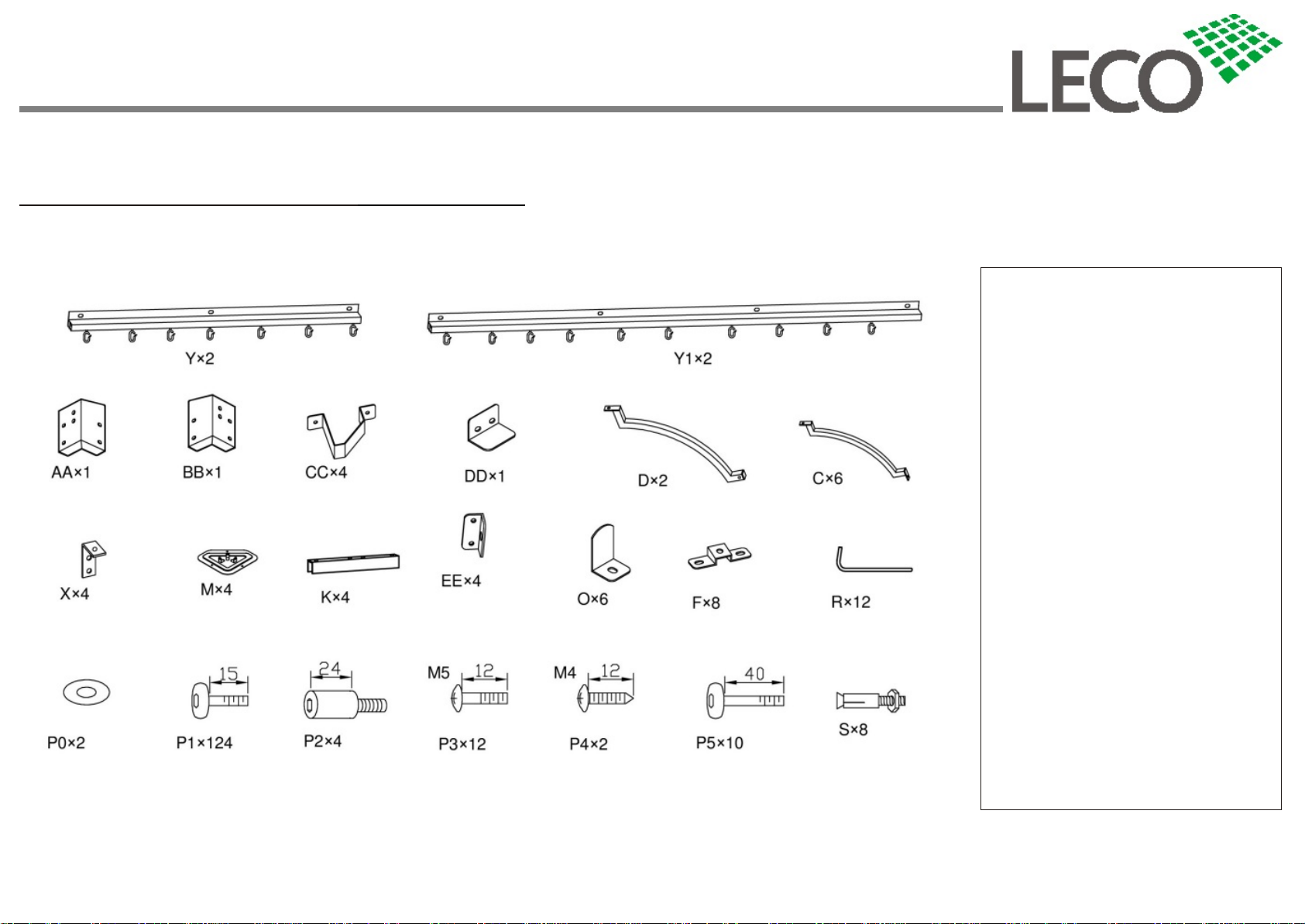

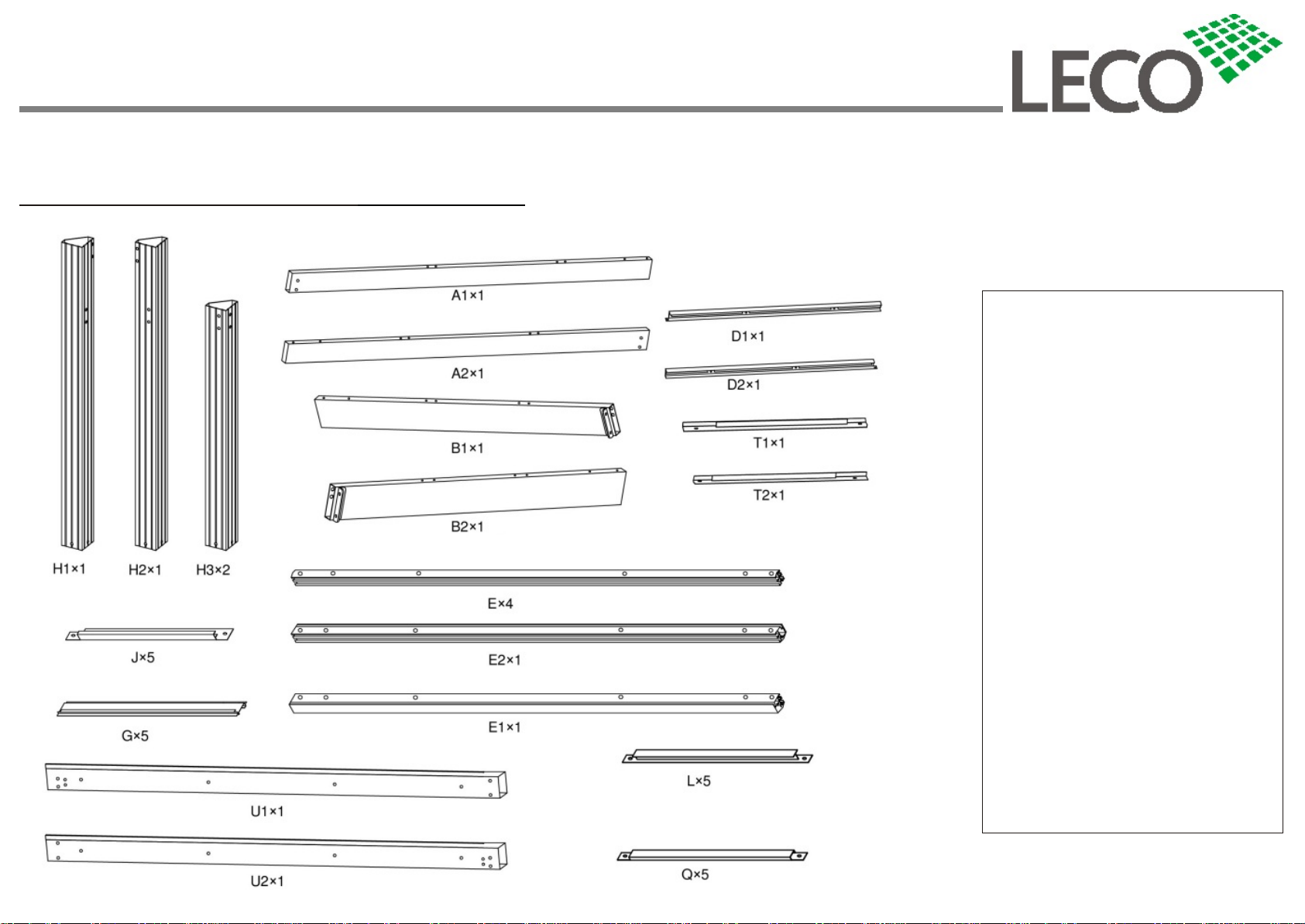

Stückliste / Spare part list / Onderdelenlijst:
VORSICHT SCHERSTELLEN MÖGLICH!
QUETSCHGEFAHR AN TEILEN
MÖGLICH! KLEINKINDER NIE
UNBEAUFSICHTIGT LASSEN!
AUSSER REICHWEITE VON KINDERN
AUFBEWAHREN!
CAUTION SCISSOR ACTION!
RISK OF INJURY BY CRUSHING!
NEVER LEAVE CHILDREN
UNATTENDED! KEEP OUT OF
REACH OF CHILDREN!
VOORZICHTIG SCHAARPLAATSEN!
KNEUSGEVAAR ! KLEINE KINDEREN
NOOIT ZONDER TOEZICHT LATEN!
BUITEN HET BEREIK VAN KINDEREN
BEWAREN !
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
04 / 31

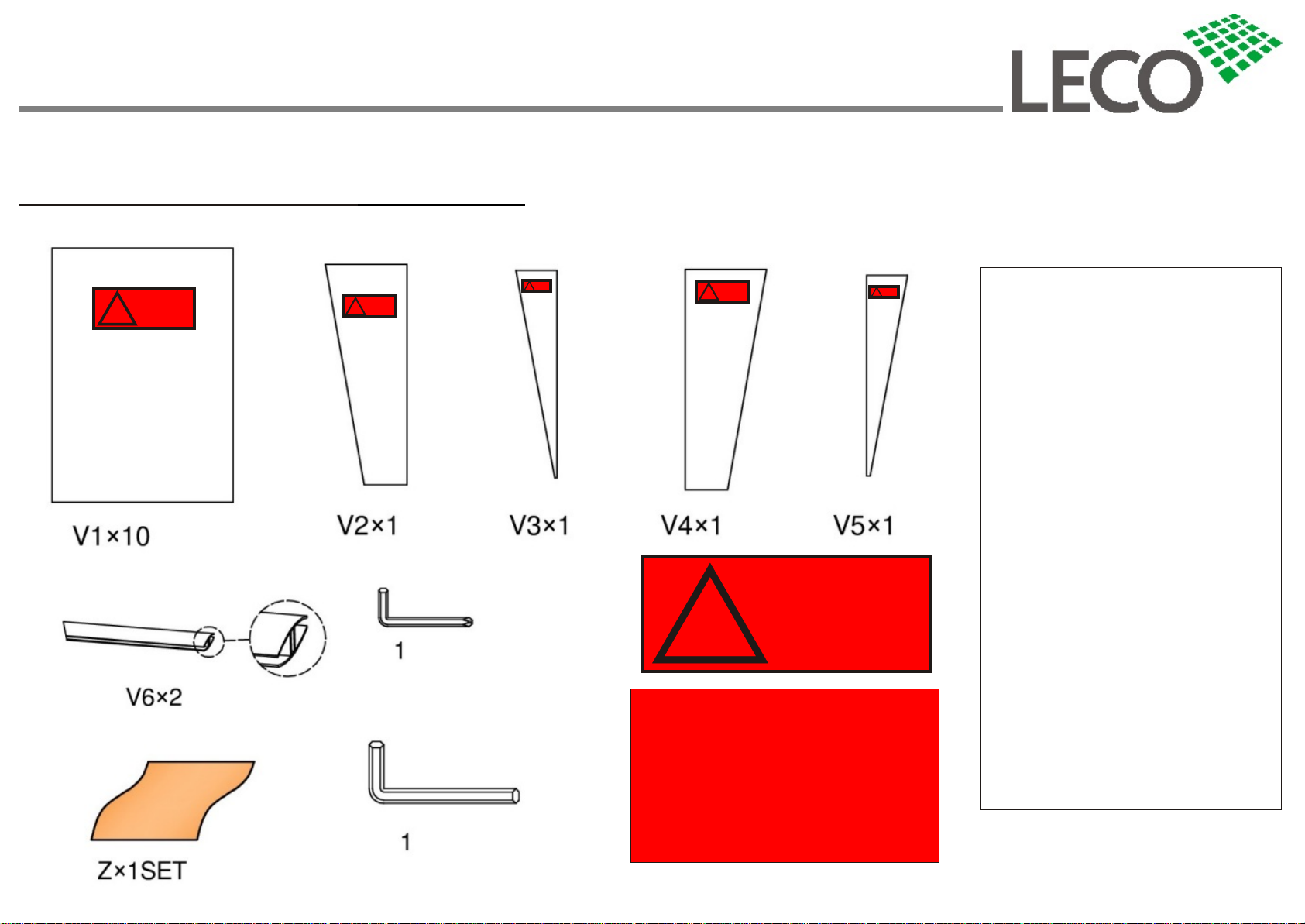

Stückliste / Spare part list / Onderdelenlijst:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
05 / 31
VORSICHT SCHERSTELLEN MÖGLICH!
QUETSCHGEFAHR AN TEILEN
MÖGLICH! KLEINKINDER NIE
UNBEAUFSICHTIGT LASSEN!
AUSSER REICHWEITE VON KINDERN
AUFBEWAHREN!
CAUTION SCISSOR ACTION!
RISK OF INJURY BY CRUSHING!
NEVER LEAVE CHILDREN
UNATTENDED! KEEP OUT OF
REACH OF CHILDREN!
VOORZICHTIG SCHAARPLAATSEN!
KNEUSGEVAAR ! KLEINE KINDEREN
NOOIT ZONDER TOEZICHT LATEN!
BUITEN HET BEREIK VAN KINDEREN
BEWAREN !

Stückliste / Spare part list / Onderdelenlijst:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
06 / 31
VORSICHT SCHERSTELLEN MÖGLICH!
QUETSCHGEFAHR AN TEILEN
MÖGLICH! KLEINKINDER NIE
UNBEAUFSICHTIGT LASSEN!
AUSSER REICHWEITE VON KINDERN
AUFBEWAHREN!
CAUTION SCISSOR ACTION!
RISK OF INJURY BY CRUSHING!
NEVER LEAVE CHILDREN
UNATTENDED! KEEP OUT OF
REACH OF CHILDREN!
VOORZICHTIG SCHAARPLAATSEN!
KNEUSGEVAAR ! KLEINE KINDEREN
NOOIT ZONDER TOEZICHT LATEN!
BUITEN HET BEREIK VAN KINDEREN
BEWAREN !

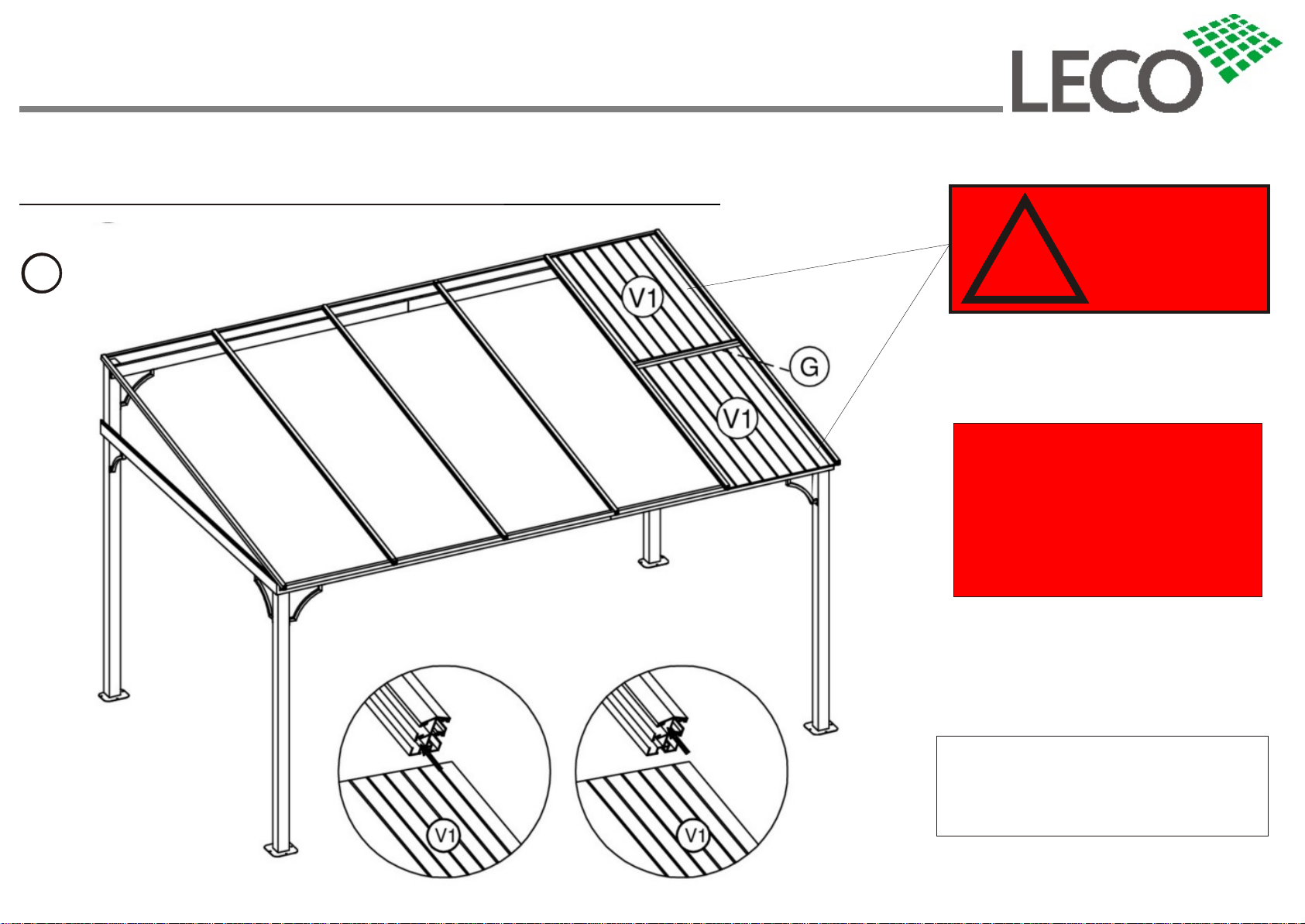

!OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN

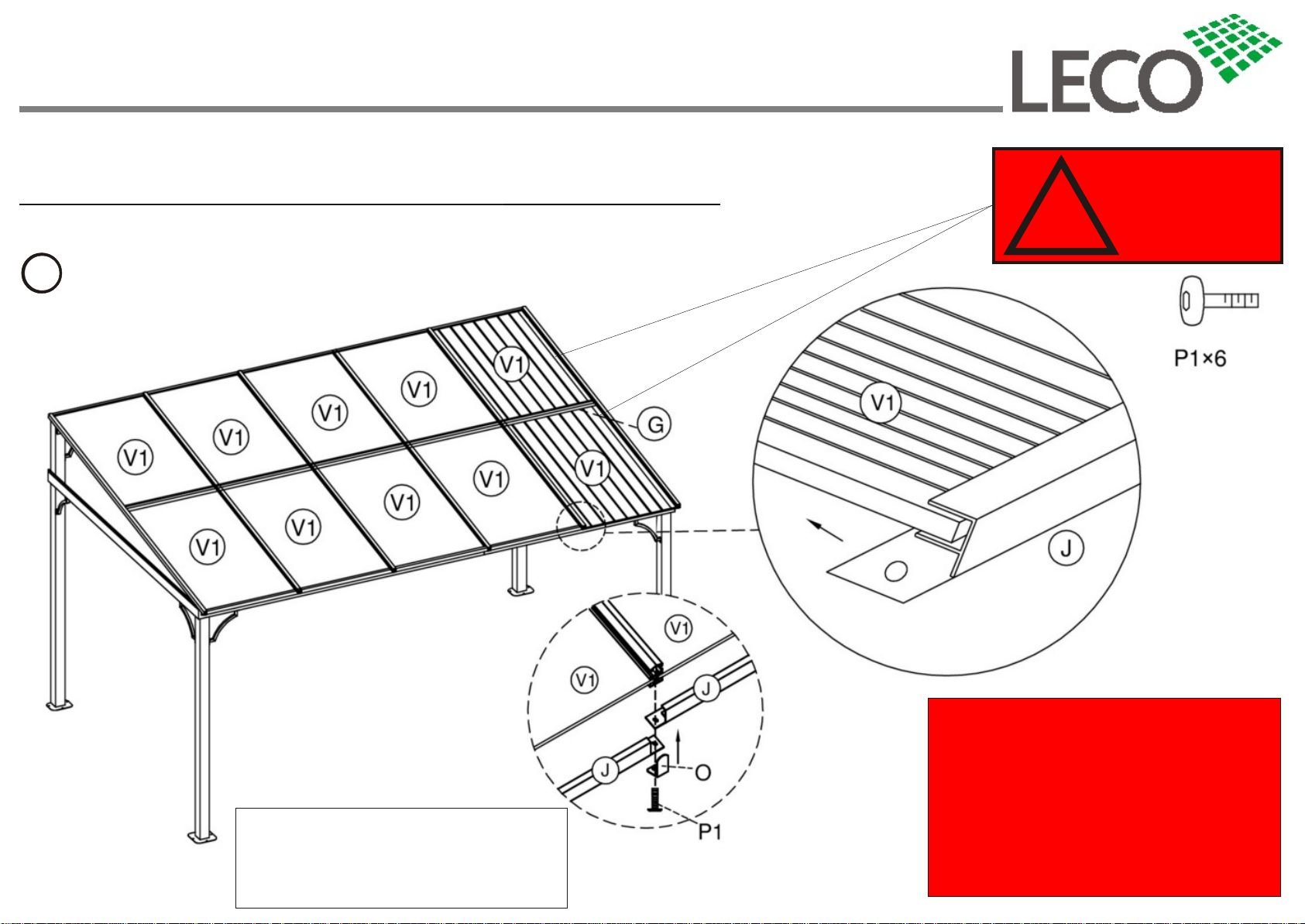

Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! Without gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
!OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN !OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
!OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN !OBERSEITE/ AUSSENSEITE
TOPSIDE / OUTSIDE
TOPZIJDE / BUITEN
!OBERSEITE/ AUSSENSEITE
TOPSIDE / OUTSIDE
TOPZIJDE / BUITEN

Stückliste / Spare part list / Onderdelenlijst:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
VORSICHT SCHERSTELLEN MÖGLICH!
QUETSCHGEFAHR AN TEILEN
MÖGLICH! KLEINKINDER NIE
UNBEAUFSICHTIGT LASSEN!
AUSSER REICHWEITE VON KINDERN
AUFBEWAHREN!
CAUTION SCISSOR ACTION!
RISK OF INJURY BY CRUSHING!
NEVER LEAVE CHILDREN
UNATTENDED! KEEP OUT OF
REACH OF CHILDREN!
VOORZICHTIG SCHAARPLAATSEN!
KNEUSGEVAAR ! KLEINE KINDEREN
NOOIT ZONDER TOEZICHT LATEN!
BUITEN HET BEREIK VAN KINDEREN
BEWAREN !
07 / 31

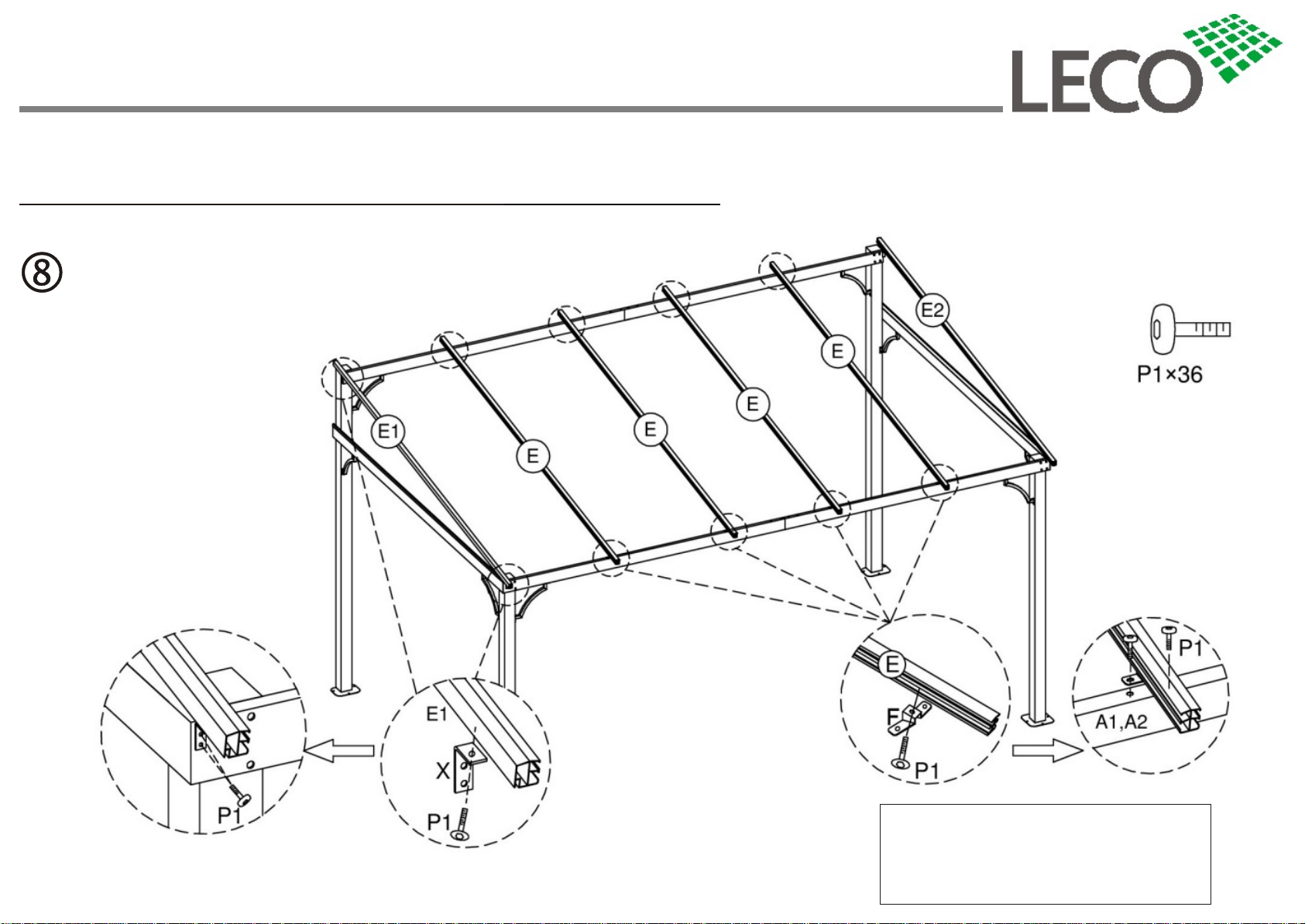

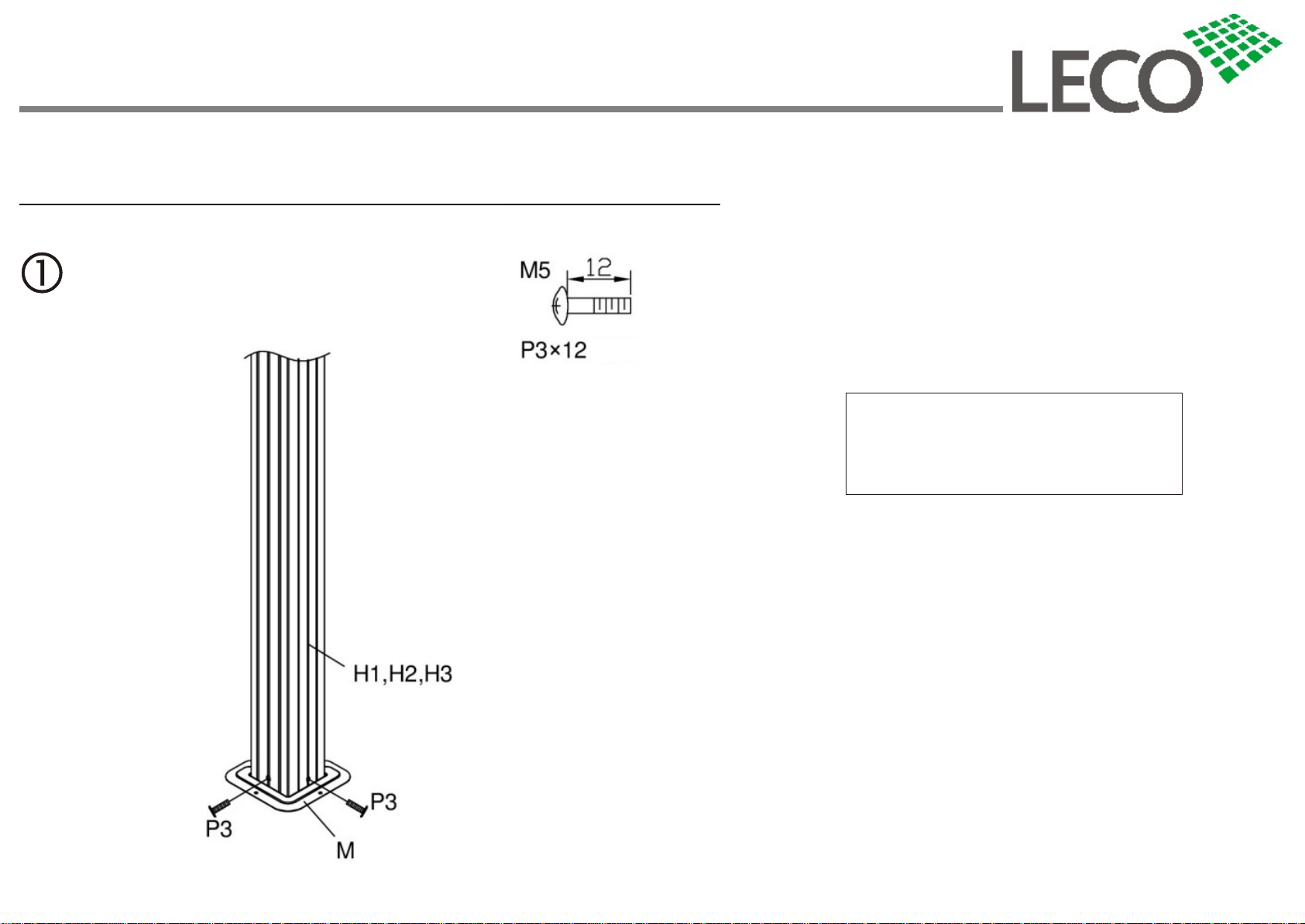

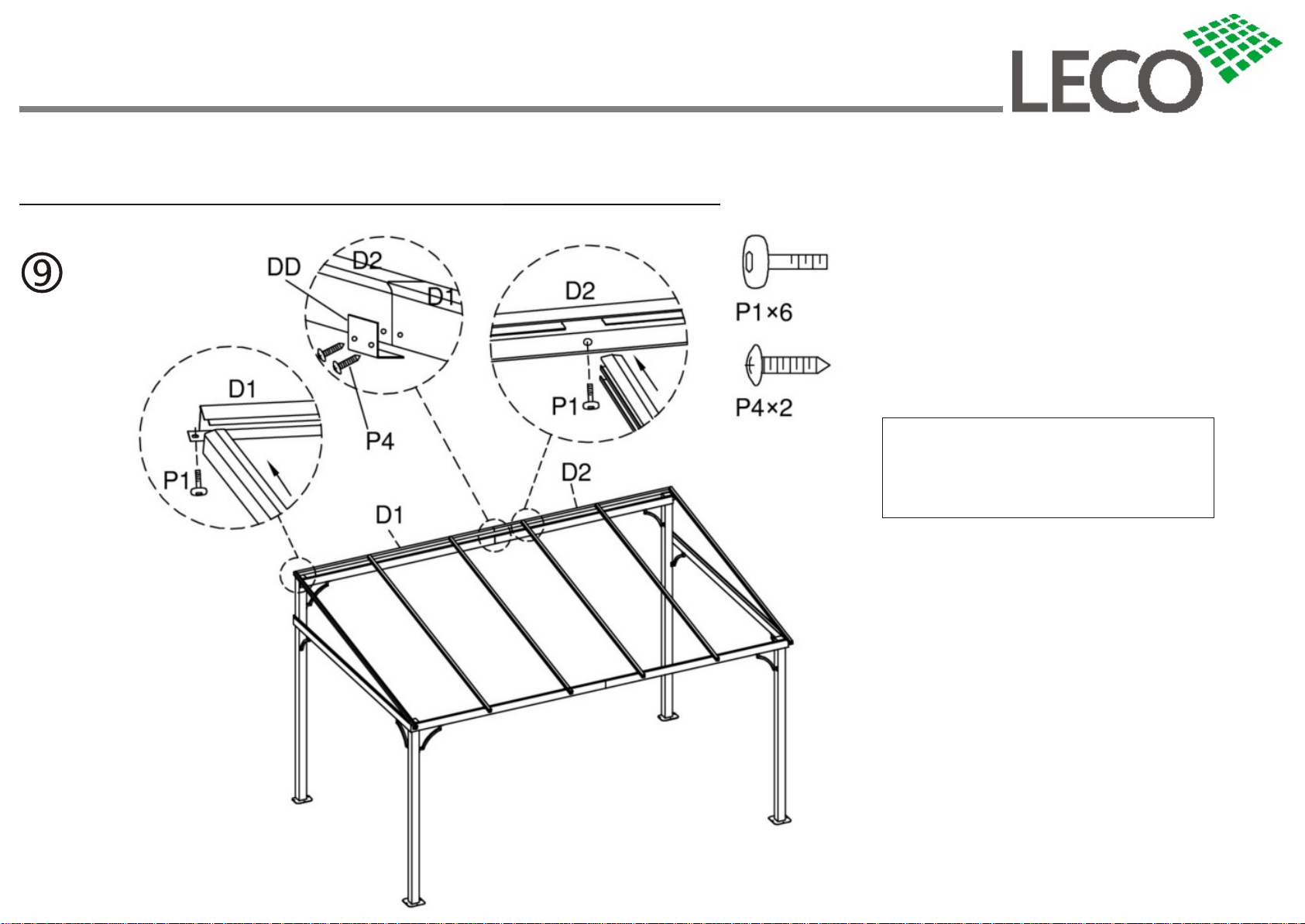

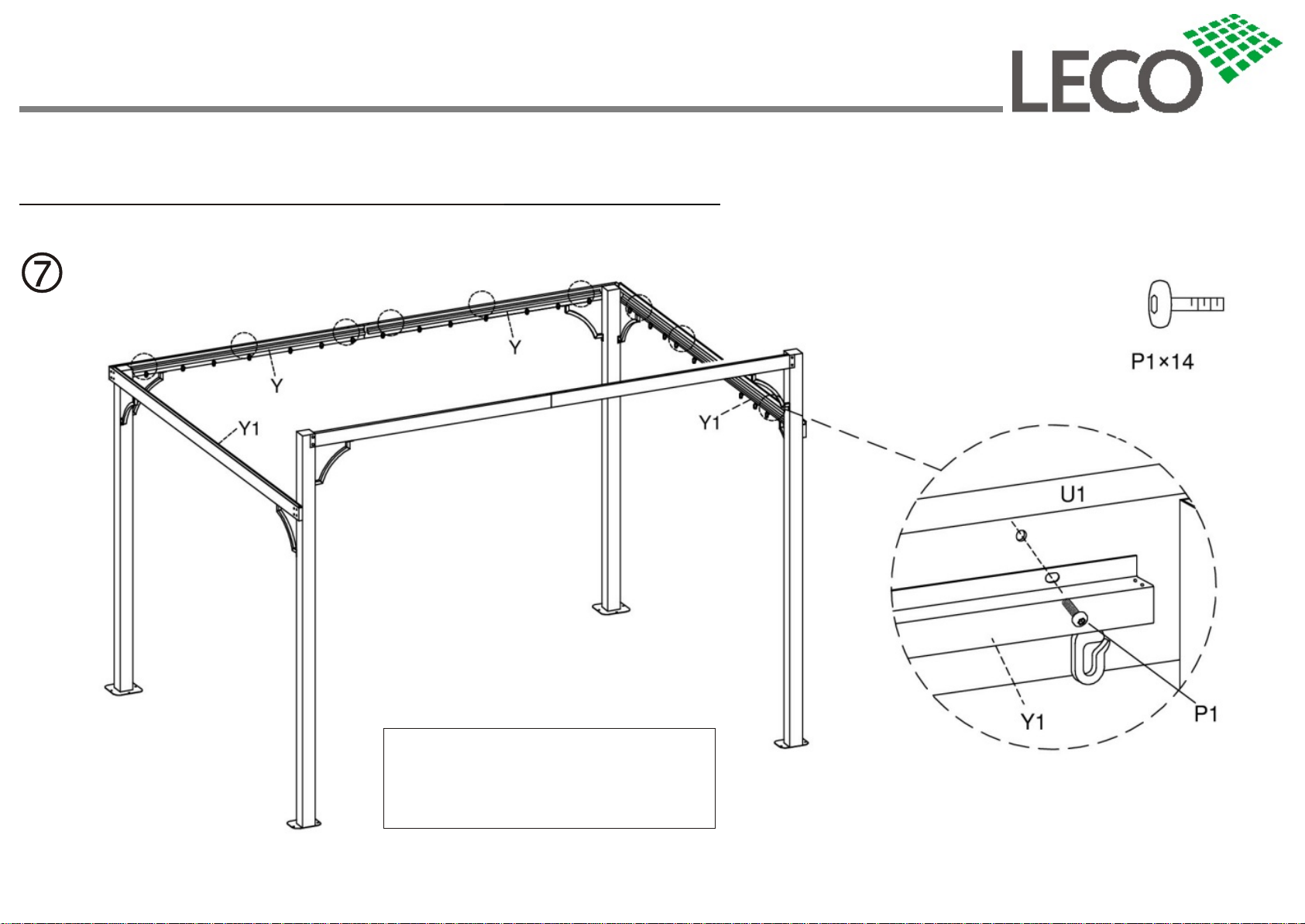

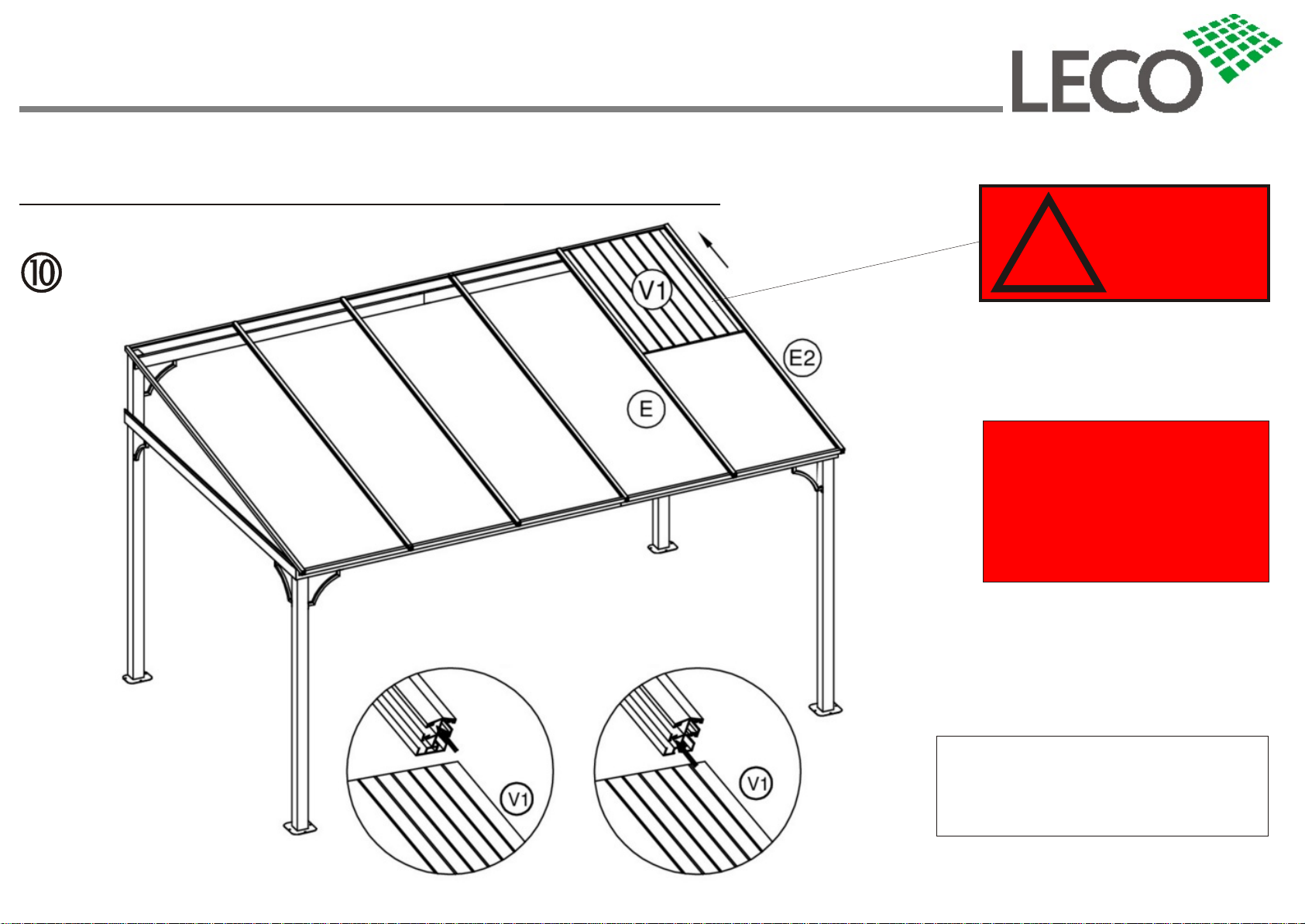

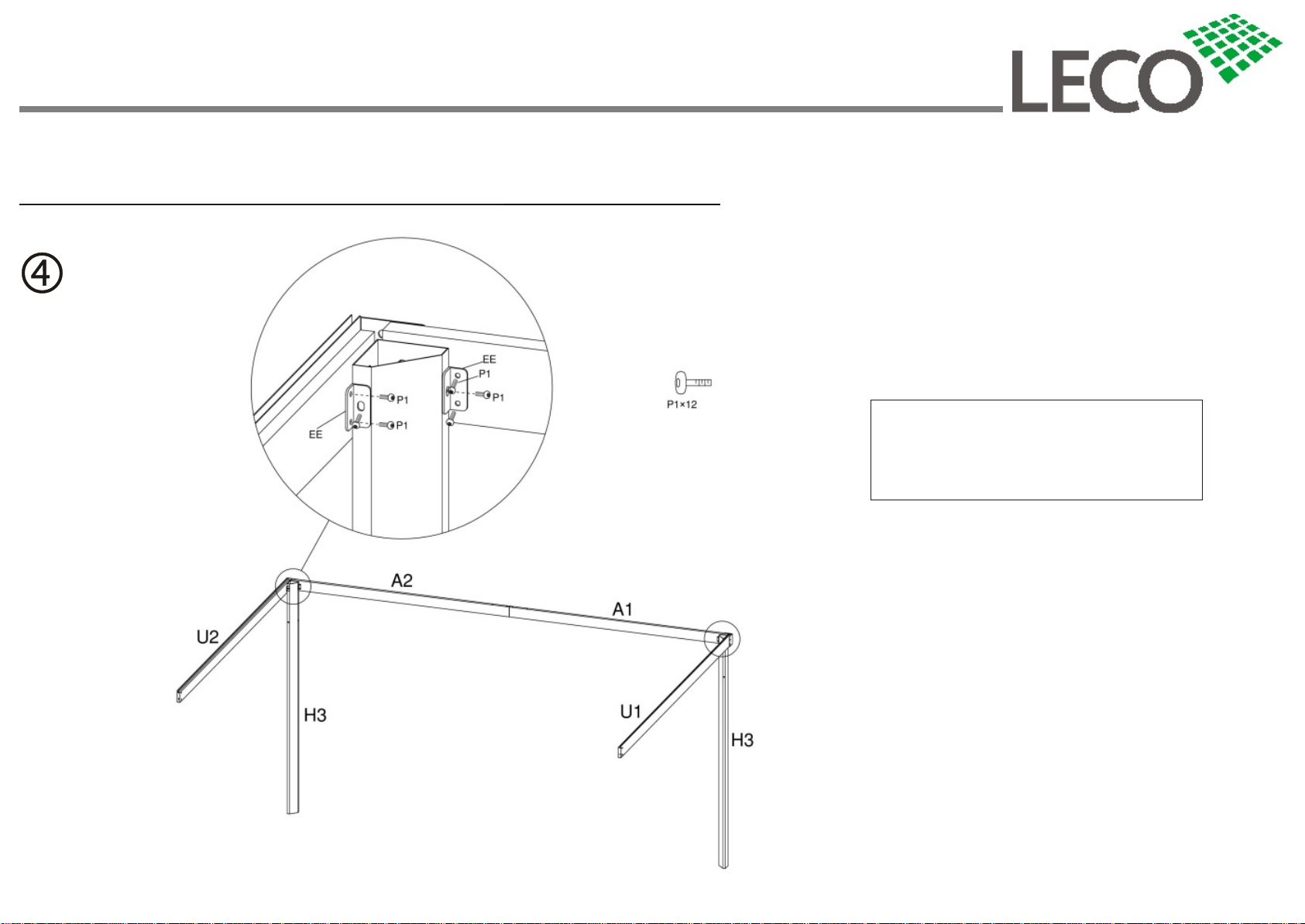

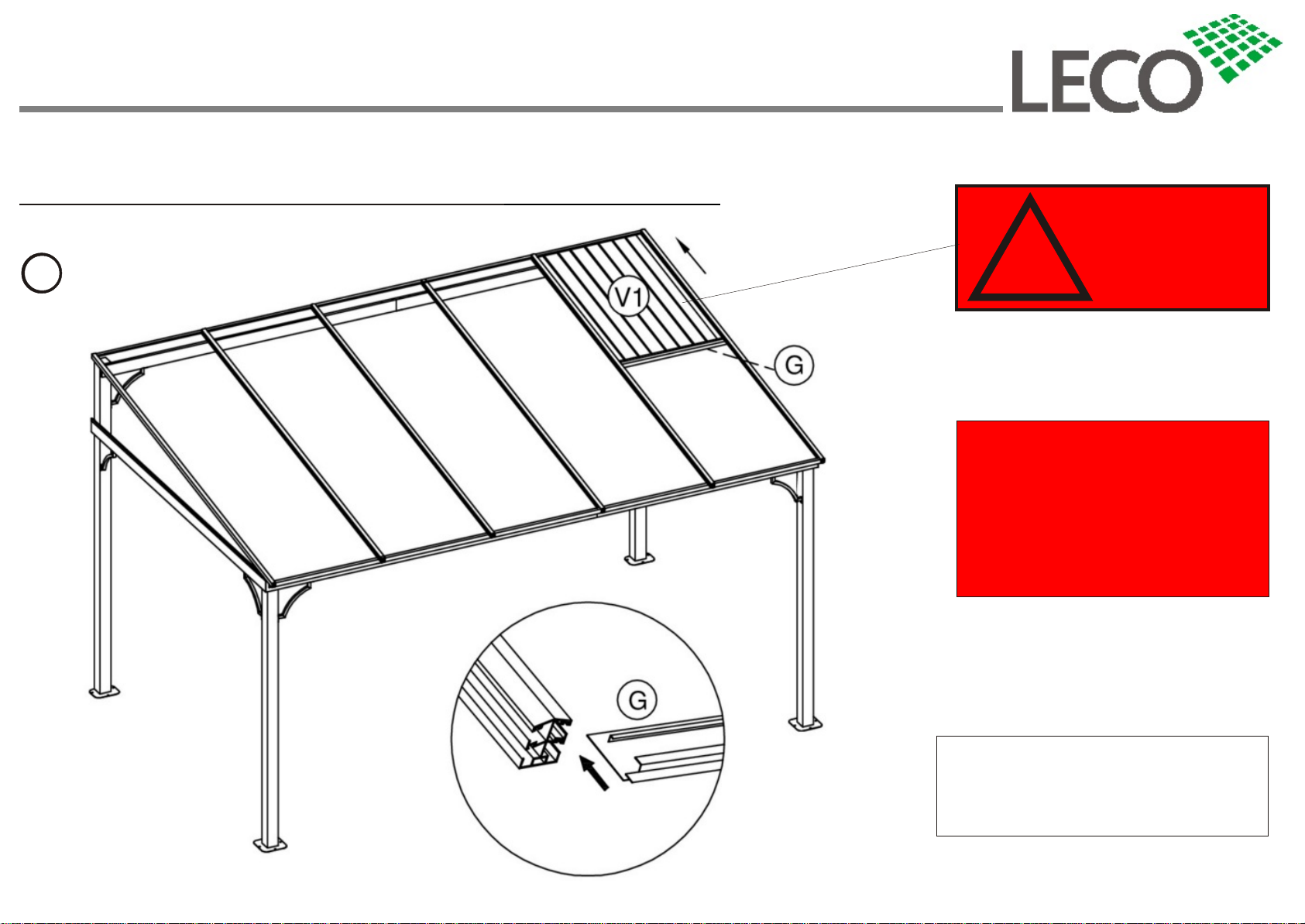

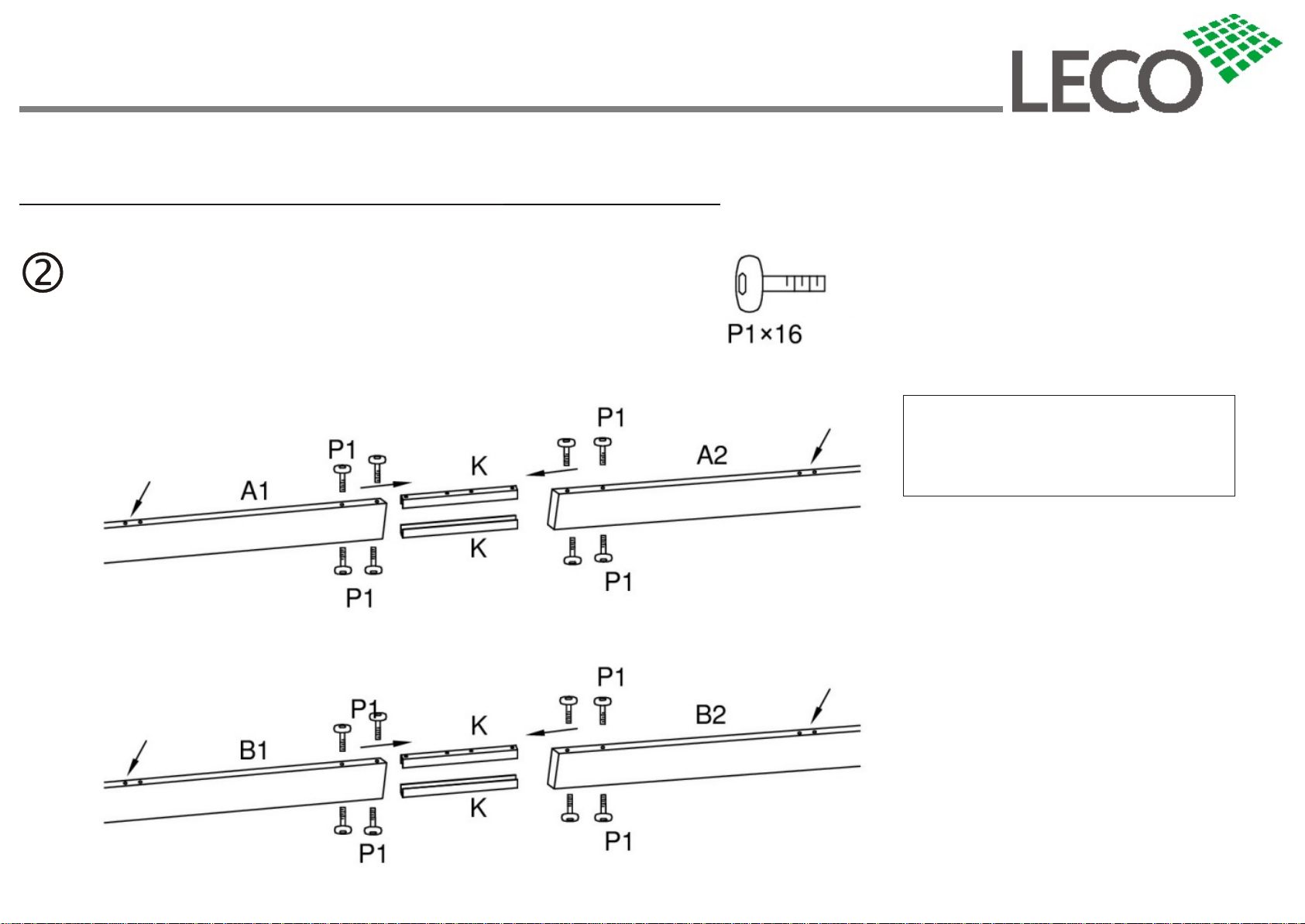

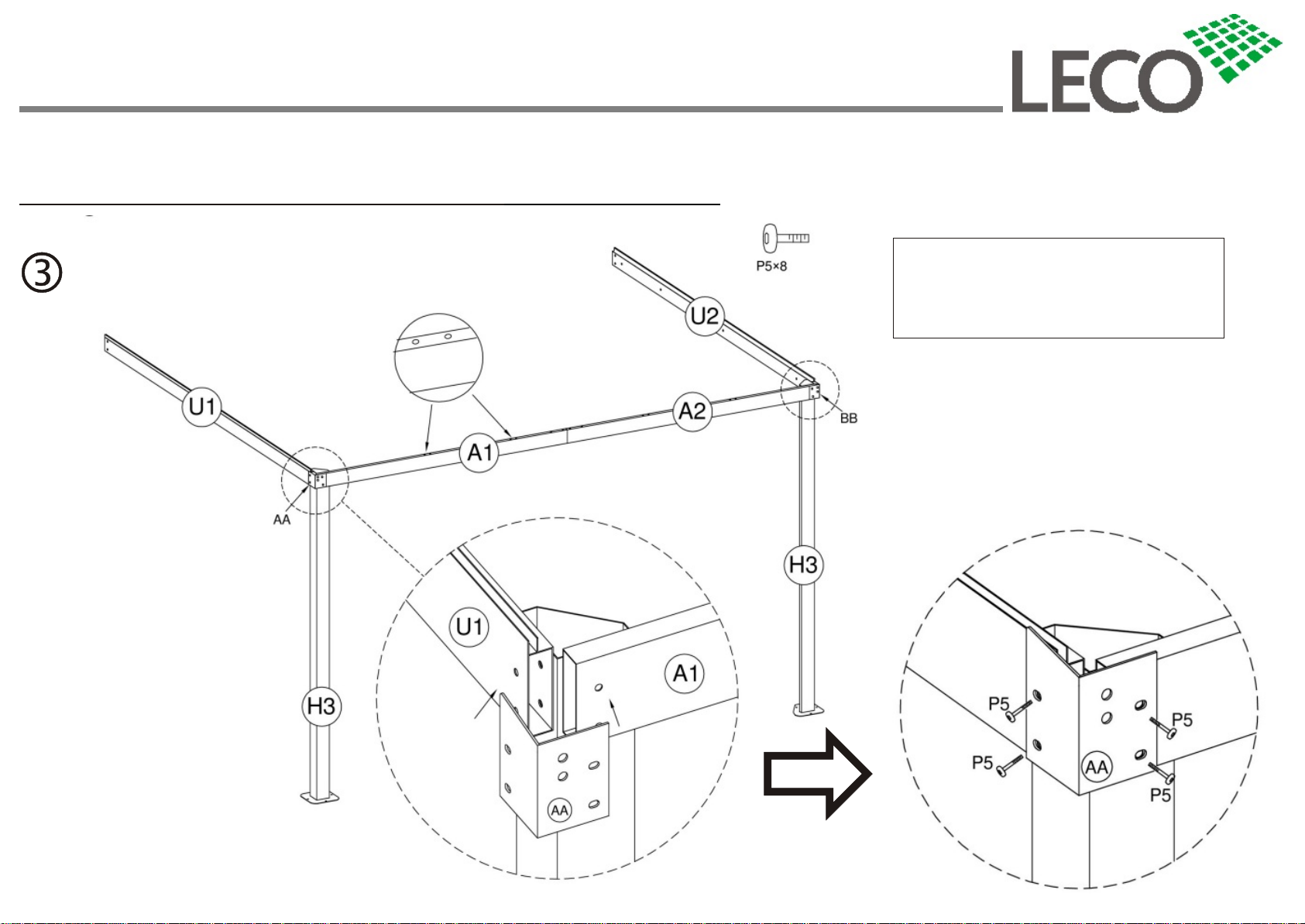

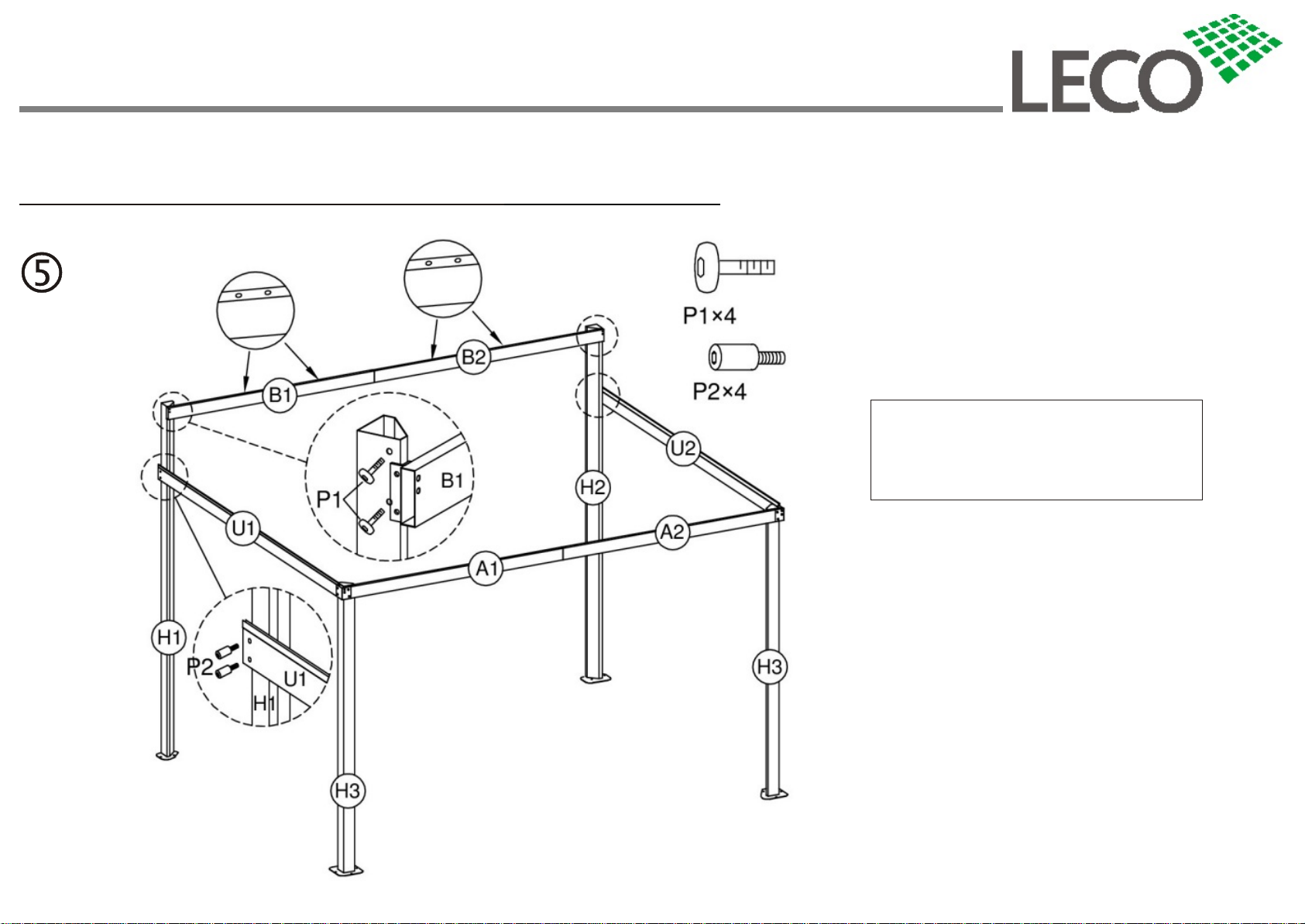

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
08 / 31

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
09 / 31

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
10 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
11 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
12 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
13 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
14 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
15 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
16 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

!OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! Without gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
17 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Richtiger Schritt
correct step
juiste stap
falscher Schritt
wrong step
verkeerde stap

11 !OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! Without gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
18 / 31
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!

12 !OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
19 / 31
Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! Without gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Richtiger Schritt
correct step
juiste stap
falscher Schritt
wrong step
verkeerde stap

13
Die Dachplatten komplett bündig und fest in die
Profile einschieben! Ohne Zwischenräume!
Please push the roof panels completely and firmly
into the profiles! Without gaps or spaces!
De dakpanelen volledig plaatsen en druk deze stevig
in de profielen! Zonder spaties!
Aufbauanleitung / Assembly instruction / Opbouwinstructie:
Terrassenüberdachung Melanie
Terrace Cover Melanie Terrasoverkapping Melanie
Grösse Size Maat
ca. 400 x 300 x 214 / 266 cm
20 / 31
!OBERSEITE / AUSSENSEITE
TOP SIDE / OUTSIDE
TOP ZIJDE / BUITEN
Alle Schrauben nur lose anziehen!
All screws just tighten loose!
Alle schroeven los aandraaien!
Schritt 1
Step 1
Stap 1
Schritt 2
Step 2
Stap 2
