LEGRAND C2G 30019 User manual

(US) DUAL 4K HDMI® HDBASET + USB-C®, 3.5MM, AND USB-B OVER CAT
EXTENDER WALL PLATE TRANSMITTER - 4K 60HZ
(FR) DOUBLE 4K HDMI HDBASET + USB-C, 3,5 MM ET USB-B SUR UN ÉMETTEUR
DE PLAQUE MURALE D'EXTENSION CAT - 4K 60HZ
(ES) DOBLE 4K HDMI HDBASET + USB-C, 3,5 MM Y USB-B SOBRE TRANSMISOR DE
PLACA DE PARED EXTENSOR CAT - 4K 60HZ
(DE) DUALER 4K HDMI HDBASET + USB-C, 3,5 MM UND USB-B ÜBER CAT
EXTENDER-WANDPLATTENSENDER - 4K 60HZ
(IT) DOPPIO TRASMETTITORE 4K HDMI HDBASET + USB-C, 3,5 MM E USB-B SU
CAT EXTENDER CON PIASTRA DA PARETE - 4K 60HZ
Model C2G30019

1
Product Overview............................................. 2
Features ........................................................... 3
Package Contents............................................ 3
Installation ........................................................ 3
Safety and C2G Warranty................................ 4
Notes................................................................ 5
Aperçu du produit..................................................6
Caractéristiques ....................................................7
Contenu de l’emballage ........................................7
Installation ............................................................7
Garantie de sécurité et C2G .................................8
Remarques ...........................................................9
Descripción general del producto........................10
Caracteristicas.....................................................11
Contenidos del paquete ......................................11
Instalación ...........................................................11
Seguridad y Garantía C2G ..................................12
Notas ...................................................................13
TABLE OF CONTENTS (US)TABLE DES MATIÈRES (FR)TABLA DE CONTENIDOS (ES)
INHALTSVERZEICHNIS (DE)INDICE (IT)
Product Overview.......................................... 14
Eigenschaften ............................................... 15
Paketinhalt .................................................... 15
Installation .................................................... 15
Sicherheit und C2G-Garantie .......................16
Anmerkungen................................................17
Product Overview.............................................. 18
Caratteristiche................................................... 19
Contenuto della Confezione ............................. 19
Installazione ..................................................... 19
Sicurezza e garanzia C2G................................20
Appunti ..............................................................21

12
13
10
11
2
1
59
8
7
6
3
4
14

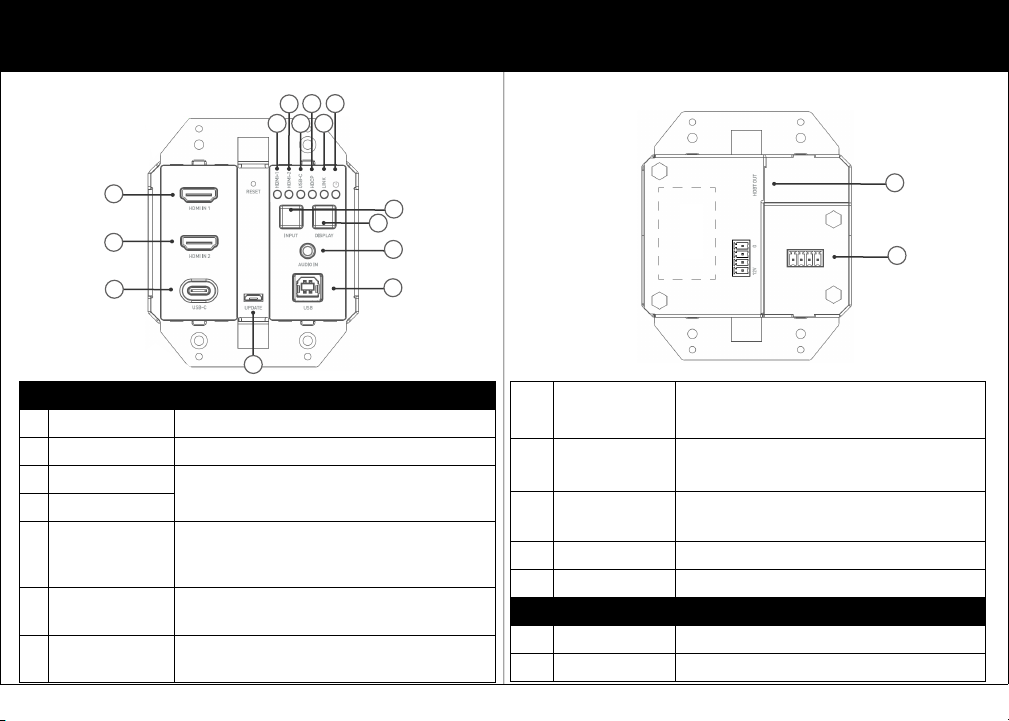

PRODUCT OVERVIEW
FRONT PANEL
REAR PANEL
2
(US)
(US)
DUAL 4K HDMI® HDBASET + USB-C®, 3.5MM, AND USB-B OVER CAT EXTENDER WALL
PLATE TRANSMITTER - 4K 60HZ
Transmier Transmier
15
16
10 INPUT Button Short press: Switch input source.
11 DISPLAY Button Short press: Turn display on (CEC).
Long press: 3 seconds to turn off display (CEC).
12 AUDIO IN Connect one-way analog audio pass through from wall-
plate transmitter to receiver.
13 USB-B Host Port Supports USB 2.0 pass through over HDBT.
14 USB Micro-B IN Supports firmware updates through this port.
REAR PANEL DESCRIPTION
15 HDBT OUT Connect to the receiver via a Cat 5e/6/6a cable.
16 Power Pins 12V and G are used for local DC 12V input.
FRONT PANEL DESCRIPTION
1/2 HDMI 1 / HDMI 2 IN Connect up to two HDMI sources using HDMI cables.
3 USB-C IN Connect to a USB-C source using a USB-C cable.
4/5 HDMI 1 / HDMI 2 LED One light will be on, indicating which input is selected.
6 USB-C LED
7 HDCP LED
On: HDCP protected content is being transmitted.
Blinking: Non-HDCP protected content is being transmitted.
Off: No content is being transmitted.
8 Link LED On: HDBT link is normal.
Off/Blinking: No HDBT link or link error.
9 Power LED On: Power is applied to the device.
Off: No power is applied to the device.

3
FEATURES
• Two HDMI inputs, One USB-C input and one HDBT output
• Extend 4Kx2K at 60Hz (4:2:0) up to 130 and 1080p at 60Hz up to 230 with Cat 6a/7 cable.
• Extend 4Kx2K at 60Hz (4:2:0) up to 115 and 1080p at 60Hz up to 200 with Cat 5e/6 cable.
• Supports automac switching
• Addional analog audio input pass-through allows for audio distribuon to the HDBT
receiver side
• High-speed USB 2.0 pass-through over HDBT up to 230
• Supports rmware updates through the USB Micro-B port on the Transmier
• One-way Power over HDBaseT (PoH), so that the wall plate can be powered by receiver
CABLE INSTALLATION
Note: Before installing cables, please ensure the unit is disconnected from the power source.
1. Connect Dual HDMI IN: Connect up to two HDMI source devices (e.g. Laptop, Blu-ray player, etc.) to HDMI IN 1 and HDMI IN 2 of the
transmier using a high-quality HDMI cable.
2. Connect USB-C IN: Connect a USB-C source device (e.g. Laptop, tablet, etc.) to USB-C IN of the transmier using a USB-C cable.
3. Connect USB-B HOST PORT: Using the included USB-A to B Cable, connect the USB-A end to source device (e.g. Laptop, etc.) and connect the
USB-B end to the USB HOST PORT on the wall plate transmier.
4. Connect HDBT: Connect HDBT Out of the transmier to the HDBT IN of the receiver using a Cat 5e/6/6a cable.
5. Power on all aached devices.
PACKAGE CONTENTS
• 1 x Wall Plate Transmier
with Screws
• 1 x Wall Plate Plasc Panel (2‐Gang
US, with Screws)
• 1 x USB-A to B Cable
• 1 x 4-Pin Phoenix Male Connector
• 1 x Manual
(US)(US)
(US)
DUAL 4K HDMI® HDBASET + USB-C®, 3.5MM, AND USB-B OVER CAT EXTENDER WALL
PLATE TRANSMITTER - 4K 60HZ

IMPORTANT SAFETY INFORMATION
Do not plug the unit in any outlet that does not have enough current to allow the device to function. Refer to the specifications in this
manual for power level of the unit.
Liquid: If this unit or it’s corresponding power adapter has had liquid spilled on or in it, do not attempt to use the unit. Do not attempt
to use this product in an outdoor environment as elements such as rain, snow, hail, etc. can damage the product.
In case of a storm, it is recommended that you unplug this device from the outlet.
Avoid placing this product next to objects that produce heat such as portable heaters, space heaters, or heating ducts.
THERE ARE NO USER SERVICEABLE PARTS. Do not attempt to open this product and expose the internal circuitry. If you feel that
the product is defective, unplug the unit and refer to the warranty information section of this manual.
C2G WARRANTY
At C2G we want you to be totally confident in your purchase. That is why we offer a warranty on this device. If you experience
problems due to workmanship or material defect for the duration of this warranty, we will repair or replace this device.
To request a Return Merchandise Authorization (RMA) number, contact customer service at 800-293-4970 or www.c2g.com.
4
(US)
(US)
DUAL 4K HDMI® HDBASET + USB-C®, 3.5MM, AND USB-B OVER CAT EXTENDER WALL
PLATE TRANSMITTER - 4K 60HZ

5
NOTES
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
(US)
DUAL 4K HDMI® HDBASET + USB-C®, 3.5MM, AND USB-B OVER CAT EXTENDER WALL
PLATE TRANSMITTER - 4K 60HZ

12
13
10
11
2
1
59
8
7
6
3
4
14
APERÇU DU PRODUIT
PANNEAU AVANT
Émeeur
6
Émeeur
15
16
PANNEAU ARRIÈRE
(FR)
DOUBLE 4K HDMI HDBASET + USB-C, 3,5 MM ET USB-B SUR UN ÉMETTEUR DE PLAQUE
MURALE D'EXTENSION CAT - 4K 60HZ
10 Bouton INPUT Appui court: changer de source d'entrée.
11 Bouton DISPLAY Appui court: activer l'affichage (CEC).
Appui long: 3 secondes pour désactiver l'affichage (CEC).
12 AUDIO IN Connectez le passage audio analogique unidirectionnel de
l'émetteur de la plaque murale au récepteur.
13 Port hôte USB-B Prend en charge le passage USB 2.0 sur HDBT.
14 USB Micro-B IN Prend en charge les mises à jour du micrologiciel via ce port.
PANNEAU ARRIÈRE DESCRIPTION
15 Sortie HDBT Connectez-vous au récepteur via un câble Cat 5e / 6 / 6a.
16 Puissance Les broches 12V et G sont utilisées pour l'entrée DC 12V locale.
PANNEAU AVANT DESCRIPTION
1/2 HDMI 1 / HDMI 2 IN Connectez jusqu'à deux sources HDMI à l'aide de câbles HDMI.
3 USB-C IN Connectez-vous à une source USB-C à l'aide d'un câble USB-C.
4/5 HDMI 1 / HDMI 2 LED Un seul voyant sera allumé à la fois, indiquant quelle entrée est
sélectionnée.
6 USB-C LED
7 HDCP LED
Allumé: un contenu protégé HDCP est en cours de transmission.
Clignotant: un contenu non protégé par HDCP est en cours de
transmission.
Éteint: aucun contenu n'est transmis.
8 LED de liaison Allumé: la liaison HDBT est normale.
Éteint/Clignotante: aucune liaison HDBT ou erreur de liaison.
9 LED d'alimentation Allumé: l'appareil est sous tension.
Éteint: aucune alimentation n'est appliquée à l'appareil.

CARACTÉRISTIQUES
• Deux entrées HDMI, une entrée USB-C et une sore HDBT
• Étendez 4Kx2K à 60Hz (4: 2: 0) jusqu'à 130 pieds et 1080p à 60Hz jusqu'à 230 pieds avec
un câble Cat 6a
• Étendez 4Kx2K à 60Hz (4: 2: 0) jusqu'à 115 pieds et 1080p à 60Hz jusqu'à 200 pieds avec
un câble Cat 5e/6
• Prend en charge la commutaon automaque
• Le passage d'entrée audio analogique supplémentaire permet la distribuon audio du
côté du récepteur HDBT
• Pass-through USB 2.0 haute vitesse sur HDBT jusqu'à 230 pieds
• Prend en charge les mises à jour du micrologiciel via le port USB Micro-B de l'émeeur
• Alimentaon unidireconnelle sur HDBaseT (PoH), de sorte que la plaque murale puisse
être alimentée par le récepteur
INSTALLATION DES CABLES
Remarque: Avant d'installer les câbles, veuillez vous assurer que l'unité est déconnectée de la source d'alimentaon.
1. Connectez la double entrée HDMI IN: Connectez jusqu'à deux appareils source HDMI (par exemple, un ordinateur portable, un lecteur
Blu-ray, etc.) à HDMI IN 1 et HDMI IN 2 de l'émeeur à l'aide d'un câble HDMI de haute qualité.
2. Connecter USB-C IN: Connectez un périphérique source USB-C (par exemple un ordinateur portable, une tablee, etc.) à USB-C IN de
l'émeeur à l'aide d'un câble USB-C.
3. Connectez le PORT HÔTE USB-B: À l'aide du câble USB-A vers B inclus, connectez l'extrémité USB-A à l'appareil source (par exemple un
ordinateur portable, etc.) et connectez l'extrémité USB-B au PORT HÔTE USB sur l'émeeur de la plaque murale.
4. Connecter HDBT: Connectez la sore HDBT de l'émeeur à l'entrée HDBT IN du récepteur à l'aide d'un câble Cat 5e / 6 / 6a.
5. Allumez tous les appareils connectés.
7
CONTENU DE L’EMBALLAGE
• 1 x Émeeur de plaque murale avec vis
• 1 x panneau en plasque de plaque murale
(2 groupes US, avec vis)
• 1 x Câble USB-A vers B
• 1 x Connecteur mâle Phoenix 4 broches
• 1 x Manuel
(FR)
DOUBLE 4K HDMI HDBASET + USB-C, 3,5 MM ET USB-B SUR UN ÉMETTEUR DE PLAQUE
MURALE D'EXTENSION CAT - 4K 60HZ

CONSIGNES DE SÉCURITÉ IMPORTANTES
Ne branchez pas l’appareil dans une prise dont l’alimentation électrique est insuffisante pour que l’appareil puisse fonctionner, Pour
le niveau d’alimentation électrique requis pour cet appareil, référez-vous aux spécifications indiquées dans cette notice d’utilisation.
Liquide : Si du liquide est renversé sur l’appareil ou sur l’adaptateur correspondant, n’essayez pas de l’utiliser. N’utilisez pas ce
produit à l’extérieur car les intempéries (pluie, neige, grêle, etc.) risquent de l’endommager.
Par temps d’orage, il est recommandé de débrancher l’appareil hors de la prise électrique.
Évitez de placer ce produit à côté d’objets qui dégagent de la chaleur, tels que les chauffages portables, les radiateurs électriques
ou les conduits de chauffage.
LES PIÈCES DE CET APPAREIL NE SONT PAS RÉPARABLES PAR L’UTIISATEUR. N’essayez pas d’ouvrir ce produit et
d’exposer le circuit interne. Si vous pensez que ce produit est défectueux, débranchez-le et référez-vous au paragraphe de cette
GARANTIE C2G
Chez C2G, nous voulons que vous ayez une confiance totale dans votre achat. C’est ce qui explique que nous offrons une
garantie pour cet appareil. En cas de défaut de matériau ou de fabrication pendant la durée de cette garantie, nous réparerons ou
nous remplacerons cet appareil.
Pour demander un numéro de RMA (Return Merchandise Authorization, Autorisation de retour de marchandise), prière de
contacter le service Clientèle au nº 800-293-4970 ou sur le site www.c2g.com.
8
(FR)
DOUBLE 4K HDMI HDBASET + USB-C, 3,5 MM ET USB-B SUR UN ÉMETTEUR DE PLAQUE
MURALE D'EXTENSION CAT - 4K 60HZ
