Leica 2700-B User manual

DAS WESENTLICHE.
Leica Camera AG│Am Leitz-Park 5│35578 WETZLAR│DEUTSCHLAND
Telefon [phone]│Telefax [phone]│www.leica-camera.com
93806 IX/17/LX/D
RANGEMASTER 2700-B
ANLEITUNG | INSTRUCTIONS
NOTICE D’UTILISATION | GEBRUIKSAANWIJZING
ISTRUZIONI | INSTRUCCIONES
BRUKSANVISNING | ИНСТРУКЦИЯ
DAS WESENTLICHE.
Leica Camera AG│Am Leitz-Park 5│35578 WETZLAR│DEUTSCHLAND
Telefon [phone]│Telefax [phone]│www.leica-camera.com
93806 IX/17/LX/D
RANGEMASTER 2700-B
ANLEITUNG | INSTRUCTIONS
NOTICE D’UTILISATION | GEBRUIKSAANWIJZING
ISTRUZIONI | INSTRUCCIONES
BRUKSANVISNING | ИНСТРУКЦИЯ

AbC
EHr
HOLd
1 (1MOA)
1-4 (1MOA)
1-3 (1MOA)
10
5
SId
100 (yds/m)
200 (yds/m)
300 (yds)
GEE (m)
bALL
US1/EU1
US12/EU12
Card
OFF
EUUS
US
EU
MENU

RANGEMASTER 2700-B
ANLEITUNG | INSTRUCTIONS
NOTICE D’UTILISATION | GEBRUIKSAANWIJZING
ISTRUZIONI | INSTRUCCIONES
BRUKSANVISNING

DE
2
3
4
5
6
4
7
11
8
9
Dieses Produkt wird hergestellt unter Lizenz von Leupold & Stevens, Inc.
10
1 2 3a

DE
3
BEZEICHNUNG DER TEILE
1Nebentaste
2Haupttaste
3Augenmuschel mit
a. Dioptrienskala
4Öse für Trageschnur
5Okular
6Batteriefachdeckel
7Batteriefach
8Objektivlinse
9Abdeckkappe über Speicherkartenschacht
10 Speicherkartenschacht
(Abdeckkappe geöffnet)
11 Laser-Sendeoptik

DE
4
LASER-SICHERHEITSHINWEISE
Im Leica Rangemaster wird ein unsichtbarer Laser-
strahl eingesetzt. Stellen Sie sicher, das Folgende
zu beachten:
WARNUNG:
Nichtbeachtung folgender Punkte kann zu schweren
Verletzungen oder zum Tod führen.
• Werden andere als die in dieser Anleitung aufge-
führten Bedienungsvorgänge verwendet, bzw.
Anpassungen am Gerät vorgenommen, kann es
zum Austritt gefährlicher Strahlung kommen.
• So lange Sie die Anzeige im Okular sehen ist das
Produkt aktiv, sendet einen unsichtbaren Laser-
strahl aus und die Laser-Fokussieroptik darf
nicht auf jemanden gerichtet sein.
• Demontieren oder verändern Sie den Leica
Rangemaster nicht; wenn die interne Elektronik
freigelegt wird, kann dies zu Schäden oder
Stromschlägen führen.
• Drücken Sie keine der beiden Tasten, während
Sie auf ein menschliches Auge zielen oder die
Optik von der Objektivseite aus betrachten.
• Bewahren Sie den Leica Rangemaster nicht in
Reichweite von kleinen Kindern auf.
VORSICHT:
Nichtbeachtung folgender Punkte kann zu Verlet-
zungen oder zur Beschädigung des Geräts führen.
• Richten Sie den Laser nicht auf ein Auge.
• Richten Sie den Laser nicht auf Menschen.
• Betreiben Sie den Leica Rangemaster nicht mit
anderen zusätzlichen optischen Elementen, wie
Objektiven oder Ferngläsern. Eine Verwendung des
Leica Rangemasters zusammen mit einem opti-
schen Gerät erhöht die Gefahr einer Verletzung der
Augen.
• Wird die Entfernungsmessung gerade nicht
benötigt, sollten Sie es vermeiden, eine der
beiden Tasten zu betätigen, um ein unbeabsich-
tigtes Abgeben des Laserstrahls zu vermeiden.
• Entfernen Sie die Batterie aus dem Gehäuse,
wenn Sie den Leica Rangemaster für längere Zeit
nicht verwenden.
• Sie dürfen den Leica Rangemaster nicht zerle-
gen, neu zusammensetzen oder reparieren. Die
ausgehende Laserstrahlung kann Ihre Gesund-
heit gefährden. Ein einmal zerlegtes, neu zusam-
mengesetztes oder repariertes Gerät unterliegt
nicht mehr der Herstellergarantie.

DE
5
• Ist das Gehäuse des Leica Rangemasters
beschädigt oder gibt das Gerät nach einem Fall
oder aus einem anderen Grund einen fremdarti-
gen Ton ab, so entnehmen Sie bitte sofort die
Batterie und verwenden ihn nicht mehr.
TECHNISCHE DATEN DES LASERS
Laserklasse IEC/EN Class 1
Wellenlänge (nm) 897
Pulsdauer (ns) 64
Ausgangsleistung (mW) 0,965
Strahlendivergenz
(mrad)
Vertikal: 1,28,
Horizontal: 0,85
Das Produktionsdatum finden Sie auf den Aufkle-
bern in der Garantiekarte und/oder auf der Verpa-
ckung. Die Schreibweise des Datums ist:
Jahr/Monat/Tag.

DE
6
VORWORT
Wir wünschen Ihnen viel Freude und Erfolg mit
Ihrem neuen Leica Rangemaster. Dieser Entfer-
nungsmesser sendet unsichtbare und für das Auge
unschädliche Infrarot-Impulse aus und berechnet
über einen eingebauten Mikroprozessor aus dem
reflektierten Signalanteil die Objektentfernung.
Darüber hinaus erfasst er Umgebungs- und Einsatz-
bedingungen. Mit diesen ermittelt er – zusammen
mit den gemessenen Entfernungen - entsprechende
Korrekturen des Haltepunkts für verschiedene,
wählbare Ballistik-Kurven und zeigt diese an. Er ist
mit einer hervorragenden, 7fach vergrößernden
Zieloptik ausgestattet, die auch unter schwierigen
Bedingungen eine sichere Peilung ermöglicht.
Darüber hinaus ist der Leica Rangemaster einfach
und funktional zu bedienen. Damit Sie alle Möglich-
keiten dieses hochwertigen und vielseitigen Laser-
Entfernungsmessgerätes richtig nutzen können,
empfehlen wir Ihnen, zunächst diese Anleitung zu
lesen.
Entsorgung elektrischer und
elektronischer Geräte
(Gilt für die EU sowie andere europäische
Länder mit getrennten Sammelsystemen)
Dieses Gerät enthält elektrische und/oder elektro-
nische Bauteile und darf daher nicht im normalen
Hausmüll entsorgt werden! Stattdessen muss es
zwecks Recycling an entsprechenden, von den
Gemeinden bereitgestellten Sammelstellen abgege-
ben werden. Dies ist für Sie kostenlos. Falls das
Gerät selbst wechselbare Batterien oder Akkus
enthält, müssen diese vorher entnommen werden
und ggf. Ihrerseits vorschriftsmäßig entsorgt wer-
den (siehe dazu die Angaben in der Anleitung des
Geräts). Weitere Informationen zum Thema bekom-
men Sie bei Ihrer Gemeindeverwaltung, Ihrem
Entsorgungsunternehmen, oder dem Geschäft, in
dem Sie dieses Gerät erworben haben.

DE
7
LIEFERUMFANG
– Entfernungsmesser
– 1 Lithium Rundzelle 3V Typ CR 2
– Trageriemen
– microSD-Speicherkarte 8GB
– microSD Karten-Adapter
– Corduratasche
– Garantiekarte
– Prüfzertifikat
Warnhinweis
Vermeiden Sie, wie bei jeder Optik, den
direkten Blick mit Ihrem Leica Rangemaster
in helle Lichtquellen, um Augenverlet-
zungen auszuschließen.

DE
8
INHALTSVERZEICHNIS
Bezeichnung der Teile .......................................... 3
Vorwort................................................................ 6
Lieferumfang........................................................ 7
Auswechseln der Batterie................................... 10
Ladezustand der Batterie ................................... 10
Verwendung mit und ohne Brille......................... 11
Dioptrien-Ausgleich............................................ 11
Grundsätzliches zur Menüsteuerung................... 12
Einstellung der gewünschten Maßeinheit............ 12
Entfernungsmessung.......................................... 13
Scan-Betrieb...................................................... 15
Messreichweite und Genauigkeit........................ 16
Anzeige der atmosphärischen Bedingungen........ 17
Bestimmen der Ballistik-Kurve ............................ 18
Einstellen der Ballistik-Kurve............................... 19
Einstellen der Fleckschuss-Entfernung................ 20
Ballistische Ausgabeformate............................... 20
Einstellungen und Auswahl der
ballistischen Ausgabeformate............................. 21
Die äquivalente horizontale Entfernung............... 22
Der Haltepunkt .................................................. 22
Treffpunktkorrektur mittels Elevationsverstellung.....23
Anzeige und Überprüfung der
eingestellten Ballistik-Parameter......................... 23
Einsetzen beliebiger Ballistik-Kurven................... 24
Was tun, wenn ................................................... 27
Technische Daten .............................................. 28
Pflege/Reinigung............................................... 30
Ersatzteile.......................................................... 30
Leica Service-Adressen...................................... 31
Anhang
Ballistik-Tabellen.............................................. 244

DE
9
TRAGERIEMEN ANBRINGEN
Bitte die kleine Schlaufe der Trageriemen durch die
Öse 4am Gehäuse des Leica Rangemaster schie-
ben. Dann das Ende der Trageriemen durch die
kleine Schlaufe fädeln und so festziehen, dass sich
die entstandene Schlinge fest um die Öse am
Gehäuse legt.

DE
10
AUSWECHSELN DER BATTERIE
Der Leica Rangemaster wird zur Energieversorgung
mit einer 3Volt Lithium-Rundzelle (z.B. Duracell DL
CR2, Ucar CR2, Varta CR2, oder anderen CR2-
Typen) bestückt.
1. Öffnen Sie den Deckel 6des Batteriefachs 7,
indem Sie ihn gegen den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt
voran (entsprechend der Kennzeichnung im
Batteriefach) ein.
3. Schließen Sie den Deckel wieder durch Drehen
im Uhrzeigersinn.
Hinweise:
• Kälte reduziert die Batterieleistung. Bei niedrigen
Temperaturen sollte der Leica Rangemaster
deshalb möglichst in Körpernähe getragen und
mit einer frischen Batterie betrieben werden.
• Wenn der Leica Rangemaster längere Zeit nicht
benutzt wird, sollte die Batterie herausgenom-
men werden.
• Batterien sollten kühl und trocken gelagert
werden.
Achtung:
• Batterien dürfen keinesfalls ins Feuer geworfen,
erhitzt, wieder aufgeladen, zerlegt oder aufgebro-
chen werden.
• Verbrauchte Batterien dürfen nicht in den norma-
len Hausmüll geworfen werden, denn sie enthal-
ten giftige, die Umwelt belastende Substanzen.
Um sie einem geregelten Recycling zuzuführen,
sollten sie beim Handel abgegeben oder zum
Sondermüll (Sammelstelle) gegeben werden.
LADEZUSTAND DER BATTERIE
Eine verbrauchte Batterie wird durch eine blinkende
Messwert- und Zielmarkenanzeige signalisiert. Nach
dem erstmaligen Blinken der Anzeige sind noch
mehr als 100 Messungen mit fortschreitend verrin-
gerter Reichweite möglich.

DE
11

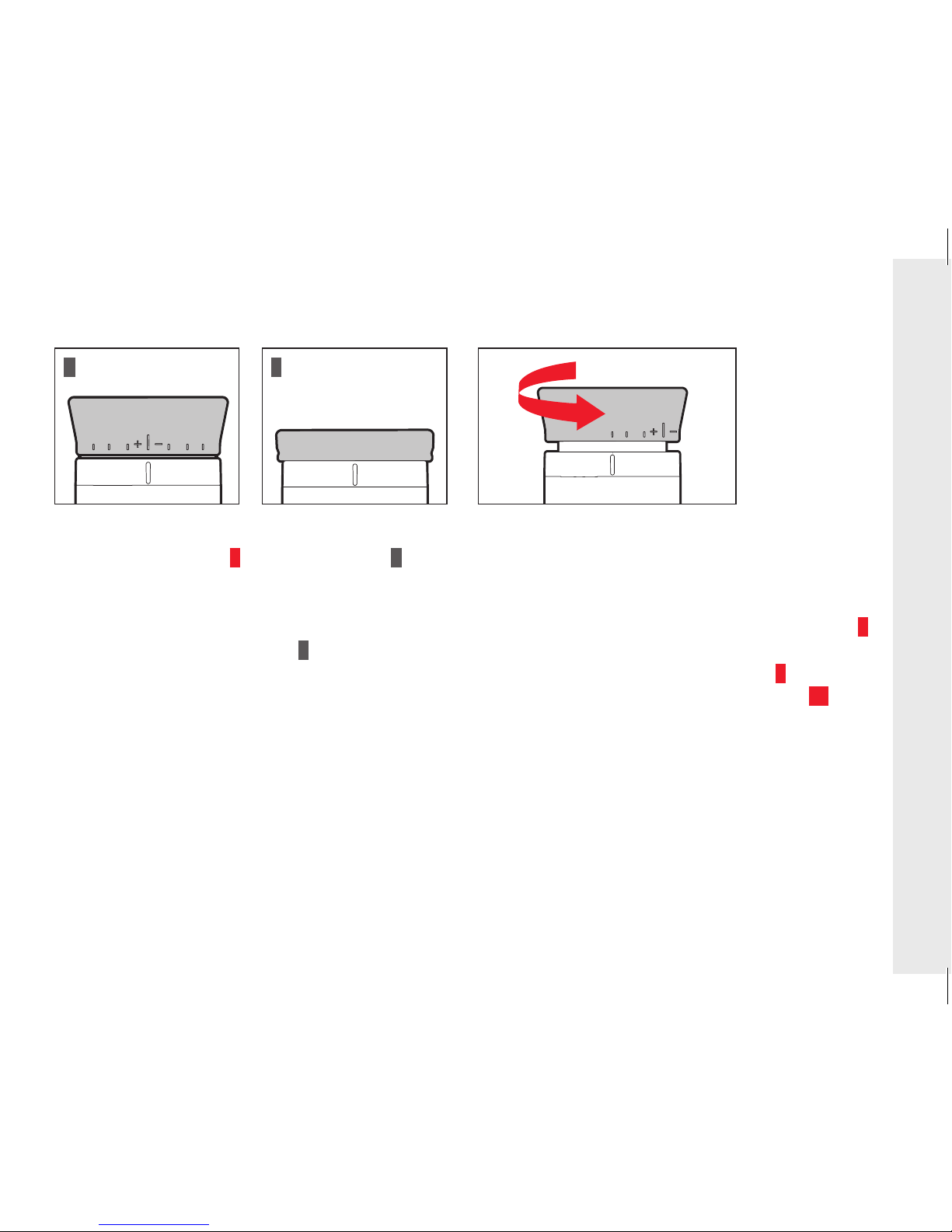

VERWENDUNG MIT UND OHNE BRILLE
A B
Beobachter, die keine Brille tragen, lassen die
Gummi-Augenmuschel 3hochgeklappt (Bild A,
Lieferzustand). In dieser Position ist der richtige
Abstand des Leica Rangemaster zum Auge gege-
ben. Beim Beobachten mit Brille wird die Gummi-
Augenmuschel umgestülpt (Bild B).
DIOPTRIEN-AUSGLEICH
Mit dem Dioptrien-Ausgleich können Sie die
Schärfe der Zielmarke und der Anzeigen auf den für
Sie optimalen Wert einstellen. Einfach durch den
Leica Rangemaster ein weit entferntes Objekt
anpeilen und durch Drehen an der Augenmuschel 3
die Zielmarke auf optimale Schärfe einstellen. Sie
erscheint bei Druck auf die Haupttaste 2. Den
eingestellten Wert können Sie an der Skala 3a auf
der Augenmuschel ablesen. Ein Dioptrien-Ausgleich
ist für Fehlsichtigkeiten bis ±3,5Dioptrien möglich.

DE
12
GRUNDSÄTZLICHES ZUR MENÜSTEUERUNG
Das Hauptmenü besteht aus den vier Menüpunk-
ten:
– Meter-/Yard-Anzeige (EU.US)
– Ballistik-Kurve (bALL)
– Fleckschussentfernung (SId)
– ballistische Ausgabeformate (AbC)
Einzelheiten zu den Funktionen finden sie in den
jeweiligen Abschnitten.
Grundsätzlich gilt:
Sowohl das Hauptmenü als auch die jeweiligen
Einstellungsoptionen der einzelnen Menüpunkte
sind als Endlos-Schleifen geschaltet, d.h. alle
Punkte/Einstellungen sind durch mehrfachen
Tastendruck immer wieder zu erreichen.
EINSTELLUNG DER GEWÜNSCHTEN
MAßEINHEIT
Der Leica Rangemaster kann auf das metrische
oder imperiale Maßeinheitensystem eingestellt
werden, d.h. für Entfernung/Temperatur/Luftdruck
entweder Meter/Celsius/Millibar oder entspre-
chend Yards/Fahrenheit/InHg (Inches of Mercury).
Diese Einstellung bestimmt auch die Einheiten des
Haltepunktes, der Ballistik-Kurven und der
Fleckschuss-Entfernungen.
1. Drücken Sie die Nebentaste 1lang (≥3s).
• Es erscheint EU.US (blinkend).
2. Drücken Sie die Haupttaste 2, um die
gewünschte Maßeinheit auszuwählen.
US = für Anzeige in Yards
EU = für Anzeige in Meter

DE
13
Hinweis:
Die jeweilige Einstellung ist stets an der Anzeige zu
erkennen: Zusätzlich zu den Ziffern erscheint M(für
Meter) oder Y(für Yards).
3. Speichern Sie Ihre Einstellung durch kurzes
Drücken (<2s) der Nebentaste.
• Die gespeicherte Einstellung leuchtet zur
Bestätigung zunächst dauerhaft, anschlie-
ßend wechselt die Anzeige zunächst zum
nächsten Menüpunkt (Ballistik-Kurve bALL)
und erlischt danach, sofern keine weiteren
Einstellungen vorgenommen wurden.

DE
14
ENTFERNUNGSMESSUNG
9 8
Um die Entfernung zu einem Objekt zu messen,
muss es genau angepeilt werden. Gehen Sie dazu
wie folgt vor:
1. Drücken Sie die Haupttaste 2.
Das Gerät schaltet sich ein.
• Die Zielmarke erscheint.
Nach dem Loslassen der Haupttaste leuchtet die
Zielmarke noch für ca. 6Sekunden weiter. Wird sie
gedrückt gehalten, leuchtet die Zielmarke perma-
nent.
2. Peilen Sie das Objekt an, während die Ziel-
marke leuchtet.
3. Drücken Sie erneut die Haupttaste.
a. Die Zielmarke erlischt während der Messung
kurzzeitig.
b. Der Messwert wird angezeigt.
Solange die Zielmarke noch leuchtet, kann jederzeit
eine neue Messung durch erneuten Druck auf die
Haupttaste gestartet werden.
Es erscheint: - - -, wenn
– die Objektentfernung weniger als 10Meter
beträgt, oder
– die Reichweite überschritten wird, oder
– das Objekt ungenügend reflektiert.
Mit dem Erlöschen der Anzeige schaltet sich der
Leica Rangemaster automatisch ab.

DE
15
SCAN-BETRIEB
6 1 6 3
7 2
Mit dem Leica Rangemaster kann auch im Dauerbe-
trieb (Scan-Betrieb) gemessen werden:
Halten Sie die Haupttaste 2 bei der zweiten Betäti-
gung gedrückt. Nach ca. 2,5Sekunden schaltet
sich das Gerät in den Scan-Betrieb und führt dann
permanent Messungen durch. Zu erkennen ist dies
an der wechselnden Anzeige. Nach jeweils
ca.0,5Sekunden wird ein neuer Messwert ausge-
geben.
Der Scan-Betrieb ist besonders praktisch bei der
Messung auf kleine und sich bewegende Ziele.
Hinweise:
• Im Scan-Betrieb wird der AbC
-Korrekturwert (s.
S.15) erst nach der letzten Messung ange-
zeigt.
• Im Scan-Betrieb ist der Stromverbrauch aufgrund
der permanenten Messungen höher als bei
Einzelmessungen.

DE
16
MESSREICHWEITE UND GENAUIGKEIT
Die maximale Reichweite des Leica Rangemaster
wird erreicht bei gut reflektierenden Zielobjekten
und einer visuellen Sichtweite von etwa10km. Hohe
Reichweiten können sicherer gemessen bzw.
erreicht werden, wenn der Leica Rangemaster
entweder sehr ruhig gehalten und/oder aufgelegt
wird. Die Messreichweite wird von folgenden
Faktoren beeinflusst:
Reichweite höher geringer
Farbe weiß schwarz
Winkel zum
Objektiv
senkrecht spitz
Objektgröße groß klein
Sonnenlicht wenig
(bewölkt)
viel
(Mittagssonne)
Atmosphärische
Bedingungen
klar dunstig
Bei Sonnenschein und guter Sicht gelten folgende
Reichweiten bzw. Genauigkeiten:
Reichweite ca. 10 - 2500m
Genauigkeit
– 800 - 2500m: ca. ±0,5%
– 400 - 800m: ca. ±2m
– 200 – 400m: ca. ±1m
– 10 – 200m: ca. ±0,5m
Hinweis:
Entfernungen unterhalb von 200m werden ein-
schließlich einer Dezimalstelle angezeigt, z.B. 164.5.

DE
17
ANZEIGE DER ATMOSPHÄRISCHEN
BEDINGUNGEN
1 5 6 3 C
1 0 3 0
Für die genaue Berechnung der Treffpunktlage
(siehe dazu den folgenden Abschnitt) ermittelt der
Leica Rangemaster während der Entfernungsmes-
sung zusätzlich drei wichtige Zusatzinformationen:
– die Neigung des Geräts
– die Temperatur
– den Luftdruck.
Die jeweiligen Werte können Sie sich jederzeit
anzeigen lassen.
Drücken Sie die Nebentaste 11x kurz.
• Die Zielmarke erscheint kurzzeitig (falls nicht
vorher bereits die Entfernungsmessung einge-
schaltet war). Anschließend erscheinen statt der
Entfernung für jeweils ca. 2s nacheinander
– der Neigungswinkel (durch zusätzliches
Winkel-Symbol gekennzeichnet)
– die Temperatur
– der Luftdruck
Hinweis:
Wenn das Gehäuse des Leica Rangemaster, bei-
spielsweise beim Übergang von Innenräumen nach
draußen, eine deutlich von der Umgebung abwei-
chende Temperatur aufweist, kann es bis zu 30 min
dauern, bis der innen liegende Messfühler wieder
die korrekte Umgebungstemperatur anzeigt.

DE
18
BESTIMMEN DER BALLISTIK-KURVE
Zur präzisen Bestimmung der Treffpunktkorrektur
bezieht der Leica Rangemaster die Geschossflug-
bahn auf Grundlage des verwendeten Kalibers
sowie Geschossart und -gewicht in die Berechnung
mit ein. Dies beinhaltet auf Wunsch die Anpassung
der Berechnung der äquivalenten horizontalen
Entfernung (EHr
, s. S.21), des Haltepunkts (HOLd,
s. S.22) oder der Absehen-Verstellung (1/1-4/1-
3/10/5, s. S.22). Zu dem Zweck stehen Ihnen 12
unterschiedliche, fest programmierte Ballistik-Kur-
ven zur Auswahl. Suchen Sie in der Tabelle im
Anhang, die der eingestellten Fleckschuss-Entfer-
nung entspricht, die Ballistik-Kurve, die den Anga-
ben des Munitionsherstellers zur Treffpunktlage am
nächsten kommt.

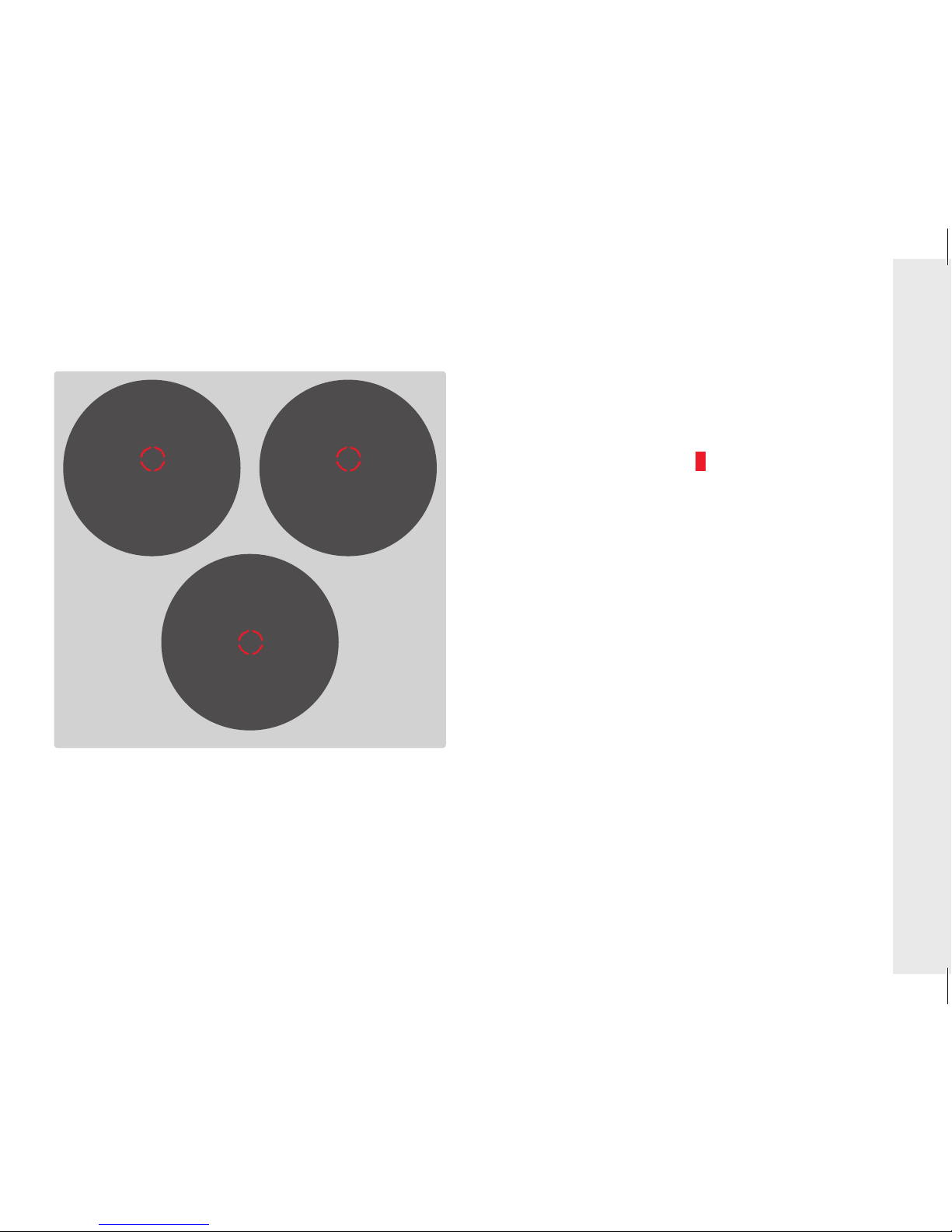

Beispiel:
Das Zielfernrohr ist auf 100m eingeschossen, es
gilt also Tabelle 1. Als Treffpunktlage für die verwen-
dete Munition wird -15,0cm auf 200m angegeben.
In der entsprechenden Spalte entspricht das am
ehesten dem Wert 14,5cm in der Zeile EU7 – dies
ist also die passende Ballistik-Kurve.
Hinweis:
Bei der Verwendung der Ballistik-Funktion des Leica
Rangemaster auf größere Entfernungen als 300m,
und/oder beim Einsatz anderer, nicht durch die
Geräteinternen Einstellungen abgedeckten Muniti-
onsarten empfehlen wir Ihnen, entweder die ballisti-
schen Daten Ihrer Munition durch praktische
Versuche zu ermitteln, um die entsprechend pas-
sende Kurve auswählen zu können, oder sie mit
Hilfe des Leica Ballistik-Rechners zu ermitteln und
per Speicherkarte auf das Gerät zu übertragen.
