LEM SWING 32 User manual

IMPORTANT SAFETY INSTRUCTIONS
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS
WARNING - When using electric products, basic precautions should always be followed, including
the following:
1. Read all the SAFETY INSTRUCTIONS before using the product.
2. To reduce the risk of injury, close supervision is necessary when the product is used near children.
3. Do not use this product near water - for example, near a bathtub, washbowl, kitchen sink, in a wet
basement or near a swimming poor or the like.
4. This product in combination with headphones or an amplifier, may be capable of producing sound
levels that could cause permanent hearing loss. Do not operate for a long period of time at high volume
level or at a level that is uncomfortable. If you experience any hearing loss or ringing in the ears, you
should consult an audiologist.
5. This product should be located so that its location or position does not interfere with its proper
ventilation.
6. This product should be located away from heat sources such as radiators, heat registers or other
products that produce heat.
7. The product should be connected to a power supply only of the type described on the operating
instructions or as marked on the product.
8. This product may be equipped with a polarized line plug (one blade wider than the other). This is a
safety feature. If you are unable to insert the plug into the outlet, contact an electrician to replace
your obsolete outlet. Do not defeat the safety purpose of the plug.
9. The power-supply cord of the product should be unplugged from the outlet when left unused for a
long period of time. When unplugging the power-supply cord, do not pull on the cord, but grasp it by
the plug.
10. Care should be taken so that object do not fall and liquid are not spilled into the enclosure through
openings.
11. The product should be serviced by qualified service personnel when:
A. The power-supply cord or the plug has been damaged; or
B. Objects have fallen, or liquid has been spilled into the product; or
C. The product has been exposed to rain; or
D. The product does not appear to operate normally or exhibits a marked change in performance; or
E. The product has been dropped or the enclosure damaged.
12. Do not attempt to service the product beyond that described in the user-maintenance instructions.
All other servicing should be referred to qualified service personnel.
13. WARNING - Do not place objects on the product's power cord or place it in a position where anyone
could trip over, walk on or roll anything over it. Do not allow the product to rest on or to be installed
over power cords of any type. Improper installations of this type create the possibility of fire hazard
and/or personal injury.
SAVE THESE INSTRUCTIONS
The lightning flash with arrowhead symbol within an
equilateral triangle is intended to alert the user to the
presence of uninsulated "dangerous voltage" within the
product's enclosure, that may be of sufficient magnitude to
constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the
literature accompanying the appliance.

3
1. Introduzione
Congratulazioni per l'acquisto del mixer SWING 32! Per
un impiego corretto del mixer seguite le istruzioni
riportate in questo manuale. Buon divertimento e buon
lavoro.
2. Sommario
2. . Norme di Installazione ed Uso. . . . . . . . . 3
4. Canale di ingresso MONO . . . . . . . . . . . . . 3
5. Canale di ingresso STEREO . . . . . . . . . . . 4
5. Sezione MASTER. . . . . . . . . . . . . . . . . . . . 4
6. Pannello POSTERIORE. . . . . . . . . . . . . . . 6
5. Specifiche tecniche . . . . . . . . . . . . . . . . . . 7
3. Norme di Installazione ed Uso
1. La protezione e la manutenzione.
Evitate di collocare il mixer in vicinanza di forti fonti di
calore e di esporlo direttamente alla luce solare, alla
pioggia, all’umidità, alla polvere o ad intense vibrazioni.
Non forzate manopole, interruttori e cursori: sono
studiati per rispondere ad una leggera pressione e
potrebbero essere danneggiati se usati con forza
eccessiva. In caso di avaria non aprite il mixer, ma
rivolgetevi al più vicino Centro di Assistenza
GENERALMUSIC.
2. Prevenzione di possibili disturbi.
Verificate che il luogo di installazione non presenti
disturbi industriali o a radio frequenza. Evitate
comunque di installare la vostra apparecchiatura in
stretta prossimità di apparecchi radio, TV, telefoni
cellulari, etc., in quanto questi potrebbero causare
interferenze rumorose.
3. Collegamenti
Prima di collegare il mixer alla presa di corrente
accertatevi sempre che l’impianto elettrico e la presa
dispongano di un’appropriata messa a terra compatibile
con le norme di sicurezza. Accertatevi, inoltre, che la
tensione di rete corrisponda a quella indicata sul retro
dell’apparato (è accettata una tolleranza fino a ±10%)
e che il cavo di alimentazione non sia danneggiato e
non presenti fili scoperti. Per evitare pericolosi picchi
di segnale effettuate i collegamenti con altri apparati
sempre a mixer spento e accendete sempre prima il
mixer e poi gli amplificatori o i diffusori amplificati.
4. I cavi di collegamento
Per il collegamento del mixer agli amplificatori di
potenza o ai diffusori amplificati accertatevi di utilizzare
sempre e solo cavi di segnale schermati costituiti da
due fili più una calza che funge da schermo. L’utilizzo
di cavi non schermati potrebbe determinare l’insorgere
di fastidiosi ronzii e rumori di fondo. Verificate
periodicamente che i cavi impiegati siano in buono
stato, con le connessioni realizzate nel modo corretto
e con tutti i contatti in perfetta efficienza, in modo da
evitare inconvenienti come falsi contatti, rumori di
massa, scariche, ecc.
4. Canale di ingresso MONO (fig. 1)
1. MIC/LINE INPUT
Connettore COMBO bilanciato. L’ingresso XLR è
riservato all'utilizzo di MICROFONI e può ricevere una
vasta gamma di segnali bilanciati o sbilanciati a bassa
impedenza, incluso il segnale di microfoni a
condensatore con alimentazione a +48V (vedi Pannello
posteriore). L’ingresso JACK può ricevere segnali di
LINEA provenienti da tutte le apparecchiature con
uscita ad alto livello.
2. CHANNEL INSERT
Connettore JACK STEREO che consente l’utilizzo di
una apparecchiatura esterna per il trattamento del
segnale (equalizzatore, compressore, ecc.) sui canali
da 1 a 24. I connettori di INSERT presentano la
mandata “SEND” sulla punta (TIP) ed il ritorno
“RETURN” sull’anello (RING) (vedi Cavi di
collegamento).
3. LO-CUT
Filtro PASSA-ALTO che consente di attenuare le
frequenze basse al di sotto dei 75 Hz con una
pendenza di 18 dB per ottava. Grazie a questo filtro è
possibile eliminare le frequenze subsoniche
indesiderate, come ad esempio il rimbombo dei
microfoni o le risonanze del palco.
4. GAIN
Controllo di guadagno per la regolazione
dell'amplificazione del segnale in ingresso. Il range di
guadagno dell’ingresso MIC è -15/-55 dB, mentre per
l’ingresso LINE e +5/-35 dB.
5. HIGH
Controllo per le frequenze ALTE: consente un
guadagno o un’attenuazione di 15 dB a 12 kHz con una
curva di tipo “SHELVING”.
6. MID
Controllo per le frequenze MEDIE: consente un
guadagno o una attenuazione di 12 dB da 100 Hz a 8
kHz con una curva di tipo “PEAKING”.
7. LOW
Controllo per le frequenze BASSE: consente un
guadagno o una attenuazione di 15 dB a 80 Hz con una

4
curva di tipo “SHELVING”.
8. AUX 1&2
Le mandate AUX 1&2 sono posizionate PRE–FADER
e, quindi, inviano verso l’esterno il segnale prelevato
prima del controllo di livello del canale. In questo modo
è possibile realizzare un mixaggio per i monitors
completamente indipendente dal mixaggio principale.
9. AUX 3&4
Le mandate AUX 3&4 possono essere settate PRE o
POST FADER e, quindi, utilizzate come mandate
MONITOR oppure per l’impiego di EFFETTI esterni.
10. AUX 5&6
Le mandate AUX 5&6 sono posizionate POST–FADER
e, quindi, inviano il segnale prelevato dopo il controllo
di livello del canale FADER. Per questo motivo queste
mandate sono destinate all’utilizzo di effetti esterni.
11. PAN
Potenziometro a scatto centrale per il controllo
panoramico del segnale.
12. SIGNAL
LED di visualizzazione della presenza di segnale in
ingresso nel canale.
13. PEAK
LED di visualizzazione di picco del segnale: si accende
quando il livello del segnale del canale è prossimo al
massimo livello accettabile prima della distorsione.
14. MUTE
Tasto per la disattivazione del canale.
15. SOLO
Tramite questo tasto è possibile assegnare il segnale
del canale all’ascolto in cuffia e alla visualizzazione sui
BARGRAPHS a LED. A seconda della posizione del
tasto SOLO MODE l’ascolto e la visualizzazione
possono essere PRE o POST-FADER.
16. 1-2 / 3-4
Tasti per l’assegnazione del segnale ai GRUPPI 1-2 e
3-4.
17. L-R
Tasto per l’assegnazione del segnale al MIX L&R.
18. LEVEL
Fader da 100mm per il controllo del livello del canale.
5. Canale di ingresso S EREO (fig. 2)
1. STEREO INPUT
Connettori JACK che ricevono il segnale STEREO di
livello linea in ingresso. Inserendo un unico connettore
JACK nell’ingresso LEFT, il canale si comporta come
un canale MONO.
2. LEVEL
Controllo della sensibilità di ingresso: regola
l'amplificazione del segnale collegato all’ingresso dei
canali L&R tra i valori di +4dB e -10dB.
3. MID
Controllo per le frequenze MEDIE: consente un
guadagno o una attenuazione di 12 dB a 2.5 kHz con
una curva di tipo “PEAKING”.
4. BAL
Controllo di bilanciamento del segnale verso le uscite
principali.
NOTA: le rimanenti funzioni del canale di ingresso
STEREO sono equivalenti a quelle già descritte per il
canale MONO

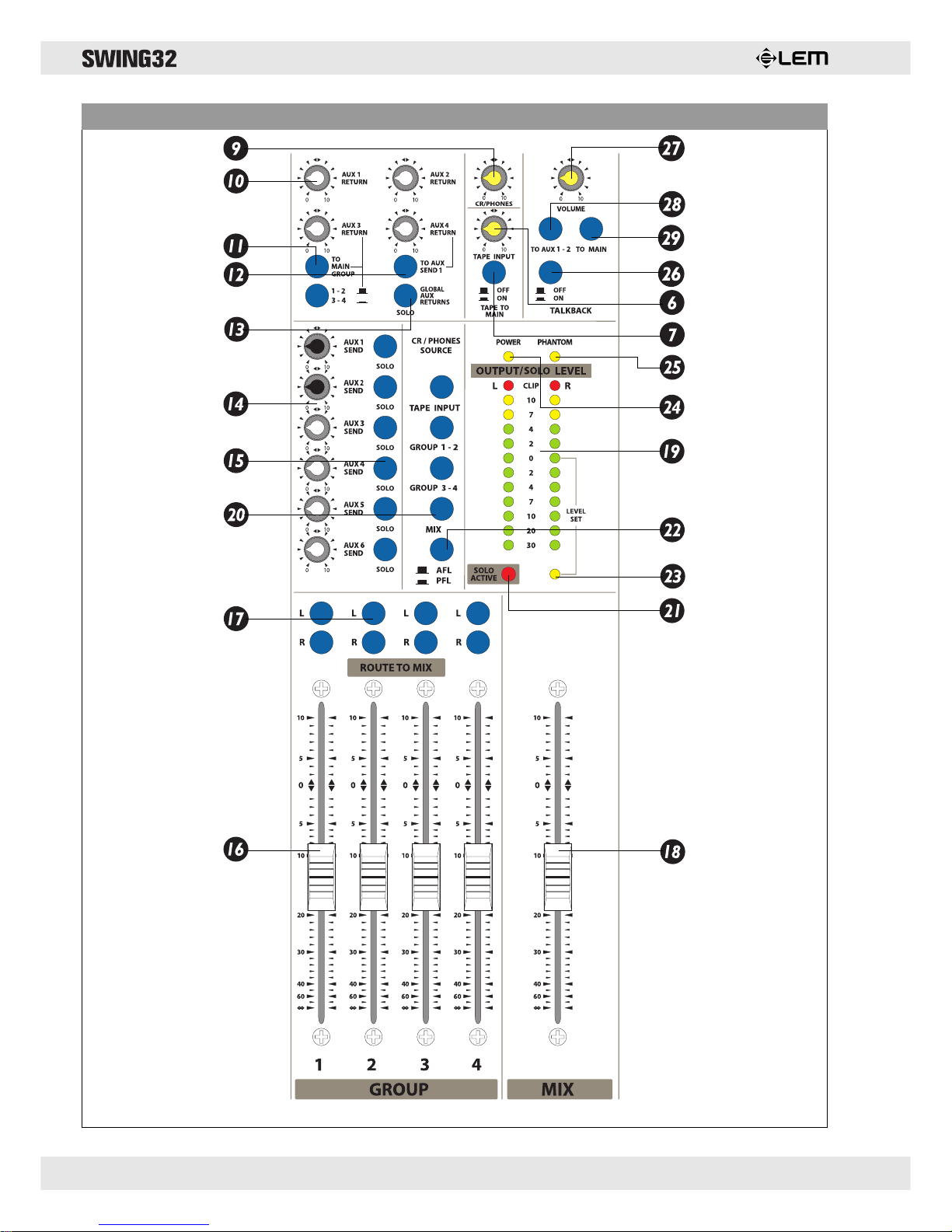

6. Sezione MAS ER (fig. 3 & 4)
1. AUX SENDS 1-6
Connettori JACK sbilanciati: inviano verso l’esterno la
somma dei segnali provenienti dalle corrispondenti
mandate AUX dei canali di ingresso.
2. AUX RETURNS 1-4
Connettori JACK sbilanciati degli ingressi stereo
ausiliari. Possono essere utilizzati per il ritorno del
segnale da effetti esterni oppure per collegare
qualunque strumento o apparato con uscite di linea.
3. GROUP OUTPUTS 1-4
Quattro connettori JACK sbilanciati per le uscite dei
GRUPPI 1-4.
4. TAPE IN L&R
Connettori RCA sbilanciati: sono i connettori degli
ingressi stereo per un registratore esterno (ad esempio
un DAT, un registratore a cassette o un registratore
MD).
5. TAPE OUT L&R
Connettori RCA sbilanciati: sono i connettori delle uscite
stereo del MIX L&R per un registratore esterno (ad
esempio una DAT, un registratore a cassette o un
registratore MD).
6. TAPE IN LEVEL
Potenziometro per il controllo del livello dell’ingresso
TAPE.

5
7. TAPE IN TO MIX
Tasto di assegnazione dell’ingresso TAPE IN al MIX.
8. PHONES OUT
Connettore JACK STEREO per l’uscita di cuffia:
collegate a questa uscita solo cuffie stereo con
impedenza minima di 200 Ohms.
9. PHONES LEVEL
Controllo di livello dell’uscita di cuffia. Su questa uscita
è normalmente presente il segnale del MIX L&R.
Quando viene premuto il pulsante SOLO di uno o più
canali, dalle uscite di cuffia è possibile ascoltare
segnale in ingresso dei canali selezionati.
10. AUX RETURN 1-4
Potenziometri per il controllo del livello degli ingresso
stereo ausiliari.
11. AUX 3 TO MAIN GROUP
Tasti per l’assegnazione del ritorno stereo AUX 3 ai
GRUPPI 1-2 oppure 3-4.
12. AUX 4 TO AUX SEND 1
Tasto per l’assegnazione del ritorno stereo AUX 4 alla
mandata AUX 1. Consente di utilizzare l’effetto
collegato all’AUX RETURN 4 sulla mandata monitor
AUX 1.
13. AUX RETURNS SOLO
Consente la funzione SOLO sui 4 ritorni AUX
contemporaneamente.
14. AUX SEND 1-6
Potenziometri per il controllo del livello generale delle
uscite AUX.
15. AUX SEND 1-6 SOLO
Tasti per l’attivazione della funzione SOLO sulle
mandate AUX.
16. GROUP 1-4
Faders da 100mm per il controllo dei livelli dei gruppi.
17. LEFT/RIGHT GROUP ASSIGNMENT
Tasti per la assegnazione dei gruppi al MIX L&R.
18. MIX L&R
Faders da 100mm per il controllo del volume generale
19. OUTPUT/SOLO LEVEL
BARGRAPHS a 12 LED per la visualizzazione del livello
del segnale assegnato alle uscite MIX L&R o dei canali
selezionati tramite i tasti SOLO. I LEDs sono di 3 diversi
colori:
• verde = indicano il normale livello operativo del
segnale (da -30 a +4 dB);
• giallo = indicano che il segnale si trova ad un livello
operativo elevato (da +7 a +10 dB);
• rosso (CLIP) = indicano che il segnale in uscita si
trova ad un livello troppo elevato, vicino al livello di
saturazione dello stadio di uscita del mixer.
20. CR/PHONES SOURCE
Tasti per la selezione del segnale inviato all’uscite
HEADPHONES e CONTROL ROOM.
a) MIX: seleziona i canali assegnati al MIX L&R.
b) GROUP 1-2 & 3-4: seleziona i canali assegnati ai
gruppi.
c) TAPE INPUT: seleziona il segnale proveniente
dall’ingresso TAPE.
21. SOLO ACTIVE
LED di segnalazione dell’attivazione della funzione
SOLO.
22. AFL / PFL
Consente di scegliere se l’ascolto e la visualizzazione
dei canali selezionati con il tasto SOLO debba essere
PRE-FADER (PFL) o POST FADER (AFL) di canale.
23. LEVEL SET
Questo LED si accende quando uno o più tasti SOLO
sono premuti ed è selezionata la modalità PFL. Questa
è la classica modalità di SOLO utilizzata per la
regolazione del livello di ingresso dei canali.
24. POWER
LED di segnalazione dell’accensione del mixer.
25. PHANTOM
LED di segnalazione dell’attivazione della alimentazione
phantom +48 Volt.
26. TALKBACK ON/OFF
Tasto di attivazione del microfono TALKBACK (vedi
pannello posteriore)
27. TALKBACK LEVEL
Potenziometro per la regolazione del volume del
microfono TALKBACK.
28. TALKBACK TO AUX 1-2
Tasto di assegnazione del microfono TALKBACK alle
uscite AUX 1&2 (monitors).
29. TALKBACK TO MAIN
Tasto di assegnazione del microfono TALKBACK alle
uscite principali (MIX L&R).
30. TALKBACK OUTPUT
Connettore JACK per l’invio del segnale TALKBACK
verso altre destinazioni.
31. LAMP
Connettore per l’utilizzo di una lampada da
illuminazione da 12V (consumo massimo 3W).

6
7. Pannello POS ERIORE (fig. 5)
1. MIX L&R XLR OUTPUTS
Due connettori XLR-M bilanciati (+4 dB) delle uscite
principali del mixer: inviano all'esterno il programma
principale proveniente dal MIX L&R.
2. MIX L&R JACK OUTPUTS
Due connettori JACK sbilanciati (+4 dB). Sono i
connettori ausiliari delle uscite principali del mixer e
inviano all'esterno il programma principale proveniente
dal MIX L&R.
3. MAIN INSERT LEFT & RIGHT
Due connettori JACK STEREO: per l’utilizzo di
processori di segnale esterni (equalizzatori, processori
di dinamica, ecc.) sul programma principale MIX L&R.
I connettori di INSERT richiedono l’utilizzo di un cavo
speciale a ‘Y’, tramite il quale il segnale viene inviato
all’apparecchiatura esterna e, una volta trattato, ritorna
all’uscita del mixer (vedi CAVI DI COLLEGAMENTO).
4. MONO OUTPUT
Connettore XLR-M bilanciato (+4 dB): invia all'esterno
il segnale dei canali MIX L&R sommati fra loro.
5. MONO LEVEL
Potenziometro per il controllo di livello dell’uscita
MONO.
6. CONTROL OUTPUT
Due connettori JACK sbilanciati (+4dB): inviano
all'esterno il segnale dei canali selezionati tramite la
funzione SOLO oppure (quando nessun tasto SOLO è
premuto) i segnali selezionati nella sezione CR/
PHONES SOURCE. Questa uscita può essere utilizzata
per il monitoraggio o come master ausiliario.
7. TALKBACK INPUT
Connettore XLR-F per l’ingresso del microfono
TALKBACK.
8. 48V PHANTOM POWER
Tasti per l’assegnazione dell’alimentazione a +48 Volt
ai canali di ingresso divisi a gruppi di otto secondo lo
schema seguente:
- attivando il tasto A, l’alimentazione PHANTOM viene
fornita ai canali da 17 a 24;
- attivando il tasto A e il tasto B, l’alimentazione
PHANTOM viene fornita ai canali da 9 a 24;
- attivando il tasto A, il tasto B e il tasto C, l’alimentazione
PHANTOM viene fornita ai canali da 1 a 24.
NOTA
Quando attivate l’alimentazione PHANTOM assicuratevi
di utilizzare SEMPRE per il collegamento dei microfoni
cavi con connettori XLR BILANCIATI, in modo da
evitare danneggiamenti nel caso che vengano utilizzati
contemporaneamente sia microfoni a condensatore che
microfoni convenzionali (dinamici). Attivate
l’alimentazione phantom solo dopo aver inserito il
microfono sull’ingresso e solo con lo slider di canale
chiuso per evitare picchi di segnale in uscita.
9. DIRECT OUT
Connettori JACK per l’uscita diretta del segnale dai
canali 1-8 e 9-16, utilizzabili per la registrazione o per
altri scopi.
10. Interruttore di accensione/spegnimento del mixer.
11. Presa di rete / Alloggiamento fusibile principale
In caso di rottura del fusibile, sostituitelo sempre con
uno dello stesso tipo e dello stesso valore.

7
5. Specifiche tecniche
SEZIONE LIVELLI & DATI CONNETTORI
CANALE DI INGRESSO MONO sensibilitàda -15 a -55dB
impedenza 1.3 kOhms
sensibilitàda +5 a -35dB
impedenza 10 kOhms
HPF 75Hz, 18dB/oct
toni ALTI ±15dB @ 12kHz, SHELVING
toni MEDI ±12dB da 100Hz a 8kHz, PEAKING
toni BASSI ±15dB @ 80Hz, SHELVING
CANALE DI INGRESSO STEREO sensibilità+4dB / -10dB
impedenza 10 kOhms
toni ALTI ±15dB @ 12kHz, SHELVING
toni MEDI ±12dB @ 2.5kHz, PEAKING
toni BASSI ±15dB @ 80Hz, SHELVING
SEZIONEMASTER
MIX outputbilanciato livello di uscita +4dB XLR-M bilanciati
MIX outputsbilanciato livello di uscita +4dB JACK sbilanciati
MONOoutput livello di uscita +4dB XLR-M bilanciato
GROUP output livello di uscita +4dB JACK sbilanciati
CONTROL ROOM output livello di uscita +4dB JACK sbilanciati
AUX sends livello di uscita +4dB JACK sbilanciati
AUX return sensibilità0dB JACK sbilanciati
IN -20dB
OUT 0dB
impedenza minima 200 Ohms
livello di uscita 2x160mW
SPECIFICHE GENERALI
Risposta in frequenza 20Hz - 60kHz, ±1dB
Hum& Noise -90dB
Distorsione armonica (THD) <0.005% @ 1kHz
Diafonia FADER
MUTE -85dB
-84dB
Livelli massimi
MIC IN
altri ingressi
MIX OUT(XLR)
altre uscite
+14dBu
+22dBu
+28dBu
+22dBu
Alimentazione veditarghetta sull'apparato
Peso kg 16
Dimensioni mm (LxAxP) 960x95x505
Uscita CUFFIA
RCA phono
JACK stereo
TAPE
Ingresso STEREO LINE
Equalizzatore
Equalizzatore
XLR-F bilanciato
JACK bilanciato
Ingresso MIC
Ingresso LINE
JACK bilanciati

8
1. Introduction
Congratulations for having chosen the SWING 32 mixer!
To make the best use of the mixer, please read this
manual thoroughly before operating the equipment.
2. Contents
3. Instructions for use and installation. . . . . . 3
4. MONO input channel . . . . . . . . . . . . . . . . . 3
5. STEREO input channel . . . . . . . . . . . . . . . 4
5. MASTER section . . . . . . . . . . . . . . . . . . . . 4
6. REAR panel . . . . . . . . . . . . . . . . . . . . . . . . 6
5. Technical Specifications . . . . . . . . . . . . . . 7
3. Instructions for use and installation
1. Protection and maintenance.
To avoid jeopardizing correct operation, it is best not
to position the mixer for long periods in exposed places
(damp, high temperature, etc.), in dusty environments
or those subject to strong vibrations. Do not force
knobs, switches or faders: they have been designed to
respond to a light touch and could be damaged if
treated with excessive force. In the event of breakdown,
do not open the mixer, but contact the nearest
GENERALMUSIC Service Centre.
2. Prevention of possible interference.
First of all, check that the mixer is installed in a place
free from industrial or RF (radio frequency) interference.
Avoid installing your equipment very near radio or TV
sets, mobile phones, etc., as these can cause noisy
interference.
3. Connections.
Before connecting the amplifier to the mains socket,
always make certain that the electric system and mains
socket have an adequate grounding, compatible with
the safety norms. Be sure also that the mains voltage
corresponds to that shown on the rear of the unit (an
allowance of up to ±10% is accepted) and that the
power cord is not damaged and has no bare wires. It
is best to lower (or better still close) the output levels
and switch off any amplifiers connected to the line
output of the mixer before switching the mixer on or off:
this avoids annoying and sometimes dangerous
(particularly for the speaker cabinets) signal peaks.
4. Connector cables.
When connecting the mixer to teh amplifiers or the
amplified speakers, make certain to always use only
screened signal cables made up of two wires plus a
braid/screen: the use of unscreened cables could in fact
probably cause annoying hum and noise. Check
periodically that your cables are in good condition,
correctly wired and with perfectly efficient contacts: in
fact many problems and drawbacks (false contacts,
ground hum, crackles, etc.) are caused by the use of
unsuitable or damaged cables.
4. MONO input channel (fig. 1)
1. MIC/LINE INPUT
Balanced COMBO connector. The XLR input receives
the MICROPHONE signal on the channel and can
accept a wide range of balanced or unbalanced low
impedance signals, including the signal coming from
condenser microphones with +48V power supply (see
Rear panel). The JACK input can receive balanced or
unbalanced high-impedance signals from equipment
with a LINE output.
2. CHANNEL INSERT
STEREO JACK connectors that allows to use an
external device (equalizer, compressor, etc.) to process
the signal of the channels from 1 to 24. The INSERT
connectors have the signal SEND on the JACK TIP and
the signal RETURN on the JACK RING (see
CONNECTOR CABLES).
3. LO-CUT
HI-PASS filter that allows to reduce the frequencies
below 75 Hz with a 18 dB / Oct. slope. Thanks to this
filter it’s possible to eliminate unwanted subsonic
frequencies, like, for examples the microphones rumble
due to the stage resonance.
4. GAIN
Gain control for the regulation of the amplification of
external signals fed into the channel. The range for the
MIC input is -15/-55 dB, while the range for the LINE
input is +5/-35 dB.
5. HIGH
HIGH frequency control: gives a 15dB boost or cut at
12 kHz with a “SHELVING”curve.
6. MID
HI-MID frequency control: gives 12dB boost or cut from
100 Hz to 8 kHz with a “PEAKING”curve.
7. LOW
LOW frequency control: gives 15dB boost or cut at
80Hz with a “SHELVING”curve.
8. AUX 1&2
The AUX 1&2 sends are PRE-FADER: this means than
the signal sent to the MONITORS is taken before the
control of the channel FADER, allowing a completely
independent mix for the monitoring respect to the main
mix.

9
9. AUX 3&4
The AUX 3&4 can be set PRE or POST FADER and,
therefore, they can be used as MONITOR or EFFECT
sends.
10. AUX 5&6
The AUX 5&6 sends are POST-FADER. This means
than the signal sent to the AUX output is taken after
the control of the channel FADER, so that they can be
used for external effects.
11. PAN
Centre-dented pot for controlling the signal’s pan
12. SIGNAL
Lights up when there’s a signal on the channel’s input.
13. PEAK
PEAK LED indicator: lights up when the input signal is
near to the CLIPPING point.
14. MUTE
Button for MUTE function.
15. SOLO
Allows the channel signal to be selected for the listening
thru the HEADPHONES outputs and the visualization
on the LED BARGRAPHS. According to the position of
the SOLO MODE switch, the listening and the
visualization can be PRE- or POST-FADER.
16. 1-2 / 3-4
Routing buttons towards the GROUPS 1-2 and 3-4.
17. L-R
Routing buttons towards the MIX L&R.
18. LEVEL
100mm fader for controlling channel level.
5. S EREO input channel (fig. 2)
1. STEREO INPUT
JACK connector that receives the STEREO LINE input
signal on the channel. Inserting a single JACK
connector on the LEFT socket this channel can be used
as a MONO channel.
2. LEVEL
Input sensitivity control: regulates the amplification of
the signal connected to the L&R inputs. The selectable
values are +4dB and -10dB.
3. MID
MID frequency control: gives 12dB boost or cut at 2.5
kHz with a “PEAKING”curve.
4. BAL
Centre-dented control of the balance of the signal on
the main outputs.
NOTE: the remaining features of the STEREO channel
are the same as in the MONO channel.
5. MAS ER section (fig. 3 & 4)
1. AUX SENDS 1-6
Unbalanced JACK connectors: feed out the sum of the
signals arriving from the relative AUX sends of the input
channels.
2. AUX RETURNS 1-4
Unbalanced JACK connectors: these are the
connectors of the auxiliary stereo inputs. These inputs
can be used for the return signal from outboard effects
or for connecting any instrument or equipment with a
line output
3. GROUP OUTPUTS
4 unbalanced jack connectors for the GROUP 1-4
outputs.
4. TAPE IN L&R
Two RCA connectors: receive external signals from
STEREO tape recorders, CD player, DAT, etc.
5. TAPE OUT L&R
Two RCA connectors: send out the signal taken from
MIX and normally intended for STEREO recording.
6. TAPE IN LEVEL
Pot for controlling the level of the TAPE input.
7. TAPE IN TO MIX
Button for the assignment of the TAPE IN signal to the
MIX L&R.
8. PHONES OUT
STEREO JACK headphone output connector: only
stereo headphones with a minimum impedance of 200
Ohms should be connected to this output.
9. PHONES LEVEL
Pot for controlling the level of the HEADPHONES
outputs. Normally the MIX L&R signal is heard from this
output. When one or more PFL buttons on the input
channels are pressed, the signal of the selected
channels can be heard from the headphones output.
10. AUX RETURNS 1-4
Pot for controlling the level of the auxiliary stereo inputs.
11. AUX 3 TO MAIN GROUP
Button for the AUX 3 return assignment to the GROUPS
1-2 or 3-4.
12. AUX 4 TO AUX SEND 1
Button for the AUX 4 return assignment to the AUX 1
send. Allows the effect connected to the AUX RETURN
4 to be used on the MONITOR SEND 1.

10
13. AUX RETURNS SOLO
Buttons for the SOLO function of the AUX RETURNS
1-4.
14. AUX SENDS 1-6
Pots for controlling the level of the AUX SENDS 1-6.
15. AUX SENDS 1-6 SOLO
Buttons for the SOLO function of the AUX SENDS 1-6.
16. GROUP 1-4
100mm sliders for control of the GROUPS level.
17. LEFT/RIGHT GROUP ASSIGNMENT
Buttons for the GROUPS assignment to the MIX L&R.
18. MIX L&R
100mm slider for control of the general volume
19. OUTPUT/SOLO LEVEL
12-LED BARGRAPHS for the visualization of the signal
assigned to the MIX L&R outputs or the signal of the
channels selected by the SOLO buttons. The LEDs are
of three different colors:
•green = show the normal operative level of the signal
(from -30 to +4 dB);
•yellow = show a high operative level of the signal (from
+7 to +10 dB);
•red (CLIP) = show a too high signal level, near to the
overload of the mixer output stage.
20. CR/PHONES SOURCE
Button for the selection of the signal sent to the
HEADPHONES and CONTROL ROOM outputs:
a) MIX: select the MIX L&R signal.
b) GROUP 1-2 & 3-4: select the channels assigned to
the GROUPS.
c) TAPE INPUT: select the signal coming from the
TAPE IN.
21. SOLO ACTIVE
Indicates when at least one SOLO button is pressed on
the input channels.
22. AFL / PFL
Allows to select if the listening and the visualization of
the channels selected with the SOLO buttons are PRE-
FADER (PFL) or POST FADER (AFL).
23. LEVEL SET
This LED lights when one or more SOLO button are
pressed and the PFL mode is selected. This is the typical
SOLO mode used to set the input level of the channels.
24. POWER
LED indicating when the mixer is switched on.
25. PHANTOM
LED indicating when the +48V phantom power is
switched on.
26. TALKBACK ON/OFF
Button for activating the TALKBACK microphone (see
Rear Panel).
27. TALKBACK LEVEL
Pot for controlling the TALKBACK microphone level.
28. TALKBACK TO AUX 1-2
Button for the TALKBACK microphone assignment to
the AUX 1&2 outputs (monitors).
29. TALKBACK TO MAIN
Button for the TALKBACK microphone assignment to
the main outputs (MIX L&R).
30. TALKBACK OUTPUT
JACK connector for sending the TALKBACK signal to
other destinations.
31. LAMP
Connectors for the use of a 12V lamp (max
consumption 3W)
6. REAR panel (fig. 5)
1. MIX L&R XLR OUTPUTS
Two balanced XLR-M connectors (+4 dB): these are the
connectors of the mixer main outputs and send out the
main program from the MIX L&R.
2. MIX L&R JACK OUTPUTS
Two unbalanced JACK connectors (+4 dB): these are
the auxiliary MIX L&R outputs.
3. MAIN INSERT LEFT & RIGHT
Two STEREO JACK connectors: allow external devices
(equalizer, dynamics processors, etc.) to be used to
process the main program. The INSERT connectors
require a special ‘Y’cable to be used to send the
original signal to the external device and, once
processed, to take it back to the mixer outputs (see
CONNECTOR CABLES).
4. MONO OUTPUT
XLR-M balanced connector (+4 dB): sends out the sum
of the MIX L&R channels.
5. MONO LEVEL
Pot for control of the mono output level.
6. CONTROL OUTPUT
Two unbalanced JACK connectors (+4dB): send out the
signal of the channel selected with the SOLO or (when
no SOLO button is pressed) the signal selected with the
CR/PHONES SOURCE buttons. This output can be
used for monitoring or as an auxiliary bus.
7. TALKBACK INPUT
XLR-F connector for the TALKBACK microphone input.

11
8. 48V PHANTOM POWER
+48V Phantom power supply buttons: activates a +48V
power supply separately on the MIC inputs of the
MONO input channels in group of 8 following this
scheme:
- activating the button A, the PHANTOM power supply
is sent to the channels from 17 to 24;
- activating the button A and the button B, the
PHANTOM power supply is sent to the channels from
9 to 24;
- activating the button A, the button B and the button
C, the PHANTOM power supply is sent to the channels
from 1 to 24.
NOTE
When the PHANTOM power supply is switched on
make certain that cables with BALANCED XLR
connectors are ALWAYS used to connect the
microphones: this precaution is extremely important for
avoiding damage in the event of both condenser and
normal (dynamic) microphones being used
simultaneously. Switch on the phantom power supply
only after having connected the condenser microphone
to the input and only with the channel fader closed to
avoid output signal peaks.
9. DIRECT OUT
JACK connectors for the direct output of the channels
from 1 to 8 and from 9 to 16, which can be used for
the single channels recording or for other purposes.
10. Mixer on/off switch.
11. Power supply socket / Main fuse holder
In the event of breaking, always replace the fuse with
same type and rating.

12
5. echnical specifications
SECTION LEVELS & DATA CONNECTORS
MONOINPUTCHANNEL sensitivity from-15 to -55dB
impedance 1.3 kOhms
sensitivity from+5 to -35dB
impedance 10 kOhms
HPF 75Hz, 18dB/oct
HIGH ±15dB @ 12kHz, SHELVING
HMID ±12dB from100Hz to 8kHz, PEAKING
LOW ±15dB @ 80Hz, SHELVING
STEREO INPUT CHANNEL sensitivity +4dB / -10dB
impedance 10 kOhms
HIGH ±15dB @ 12kHz, SHELVING
MID ±12dB @ 2.5kHz, PEAKING
LOW ±15dB @ 80Hz, SHELVING
MASTERSECTION
MIX output(balanced) output level +4dB Balanced XLR-M
MIX output(unbalanced) output level +4dB Unbalanced JACK
MONOoutput output level +4dB Balanced XLR-M
GROUP output output level +4dB Unbalanced JACK
CONTROL ROOM output output level +4dB Unbalanced JACK
AUX sends output level +4dB Unbalanced JACK
AUX return sensitivity 0dB Unbalanced JACK
IN -10dB
OUT +4dB
inimum impedance 200 Ohms
output level 2x160mW
GENERAL SPECIFICATIONS
Frequency response 20Hz - 60kHz, ±1dB
Hum& Noise -90dB
THD <0.05% @ 1kHz
Crosstalk FADER
MUTE -85dB
-84dB
Maximumlevels
MIC IN
other outputs
MIX OUT(XLR)
other outputs
+14dBu
+22dBu
+28dBu
+22dBu
Power supply see labelon the apparatus
Weight kg 16
Dimensions mm (WxHxD) 960x95x505
EQ
Balanced JACK
MIC input Balanced XLR-F
LINE input Balanced JACK
STEREO LINE input
EQ
TAPE RCA phono
HEADPHONES output Stereo JACK

13
FIG. 1 - MONO INPU CHANNEL FIG. 2 - S EREO INPU CHANNEL

14
FIG. 3 - MAS ER SEC ION (controls)

15
FIG. 4 - MAS ER SEC ION (connectors)

16
FIG. 5 - CONNEC ORS

17
FIG. 6 - CONNEC ORS

18
FIG. 7 - BLOCK DIAGRAM

Le informazioni contenute in questo documento sono state attentamente redatte e controllate. Tuttavia
non èassunta alcuna responsabilitàper eventuali inesattezze.
Tutti i diritti sono riservati e questo documento non puòessere copiato, fotocopiato, riprodotto per intero o
in parte senza previo consenso scritto della GENERALMUSIC S.p.A.
GENERALMUSIC si riserva il diritto di apportare senza preavviso cambiamenti e modifiche estetiche,
funzionali o di design a ciascun proprio prodotto.
GENERALMUSIC non assume alcuna responsabilitàsull’uso o sull’applicazione dei prodotti o dei circuiti
qui descritti.
STAMPATO IN ITALIA
The information contained in this publication has been carefully prepared and checked. However no
responsibility will be taken for any errors.
All rights are reserved and this document cannot be copied, photocopied or reproduced in part or completely
without written consent being obtained in advance from GENERALMUSIC S.p.A.
GENERALMUSIC reserves the right to make any aesthetic, functional or design modification to any of its
products without any prior notice.
GENERALMUSIC assumes no responsibility for the use or application of the products or circuits described
herein. PRINTED IN ITALY
FEDERAL COMMUNICATIONS COMMISSION
NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device,
pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial environment. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio communications. Operations of this
equipment in a residential area is likely to cause harmful interference in which case the user will be required
to correct the interference at his own expense.
CAUTION: Changes or modifications to this product not expressly approved by the manufacturer could
void the user's authority to operate this product.

Sales Division: 47842 S.Giovanni in Marignano (RN) –Via delle Rose, 12 –tel. [phone] –fax [phone]
Internet: http://www.lemaudio.com
