Lenovo J200 Assembly Instructions

7816, 7817, 7818, 7819, 9686, 9687, 9688, 9689, 9690, 9691

Lenovo 3000

Napomena
Pre korišćenja ovih informacija injima podržanih proizvoda, obavezno pročitajte ibudite sigurni da razumete Uputstvo za bezbednost i
garanciju za ovaj proizvod i“Napomene”, na strani 51.
Treće izdanje (septembar 2007.)
©Copyright Lenovo 2005, 2007.
Delovi ©Copyright International Business Machines Corporation 2005.
Sva prava zadržana.

Sadržaj
Ilustracije ..............v
Poglavlje 1. Važne sigurnosne
informacije .............1
Poglavlje 2. Pregled..........3
Dodatni izvor informacija ...........3
Rukovanje ureajima koji su osetljivi na statički elektricitet 4
Položaji ................5
Položaj kontrolnih elemenata ipriključaka na prednjoj
strani računara .............5
Položaj priključaka na zadnjoj strani računara ....6
Položaj komponenti............8
Prepoznavanje delova na sistemskoj ploči .....9
Poglavlje 3. Instaliranje opcionih delova
izamena hardvera ..........13
Instaliranje spoljnih delova ..........13
Otvaranje kućišta .............13
Skidanje izamena prednje maske ........14
Instaliranje unutrašnjih delova .........16
Instaliranje memorija ...........16
Instaliranje PCI kartice ..........17
Instaliranje unutrašnjih ureaja ........20
Spajanje ureaja ............23
Zamena baterije .............25
Zamena jedinice za napajanje .........26
Zamena hladnjaka .............27
Zamena hard diska ............30
Zamena optičkog ureaja...........33
Zamena disketne jedinice...........36
Zamena memorijskog modula .........37
Zamena PCI adaptera ............38
Zamena prednjeg ventilatora..........41
Zamena zadnjeg ventilatora ..........42
Zamena tastature .............45
Zamena miša ..............46
Poglavlje 4. Završni radovi zamene
delova ...............47
Nabavka upravljačkih programa (drajvera) za ureaje ..48
Poglavlje 5. Sigurnosne opcije ....49
Integrisana lančana brava...........49
Rupice za katanac .............50
Zaštita lozinkom .............50
Brisanje izgubljene ili zaboravljene lozinke (čišćenje
CMOS-a) ...............50
Dodatak. Napomene .........51
Obaveštenje otelevizijskom izlazu ........52
Zaštitni žigovi ..............52
Indeks ...............53
©Lenovo 2005, 2007. Delovi ©IBM Corp. 2005. iii

iv Uputstvo za instalaciju izamenu hardvera

Ilustracije
1. Kontrolni elementi ipriključci........5
2. Položaji priključaka ...........6
3. Položaj komponenti ...........8
4. Položaj delova sistemske ploče .......9
5. Položaj delova sistemske ploče .......10
6. Položaj delova sistemske ploče .......11
7. Otvaranje kućišta računara ........14
8. Skidanje prednje maske .........15
9. Otvaranje sigurnosnih kopči ........16
10. Postavljanje memorijskog modula ......17
11. Otvaranje reze adaptera .........18
12. Zatvaranje reze adaptera .........19
13. Položaj ležišta ureaja ..........21
14. Položaj dodatnog potpornog držača ......22
15. Instaliranje potpornog držača........23
16. Instaliranje novog ureaja.........23
17. Instaliranje prvog optičkog ureaja ......24
18. Instaliranje paralelnog ATA ureaja......24
19. Instaliranje serijskog ATA ureaja ......25
20. Vaenje baterije ...........25
21. Instaliranje baterije...........26
22. Odvrtanje šrafova koji pričvršćuju jedinicu za
napajanje .............27
23. Skidanje hladnjaka koji je pričvršćen spojnicom 28
24. Skidanje hladnjaka koji je pričvršćen šrafovima 28
25. Spajanje hladnjaka na plastični nosač .....29
26. Zamena šrafova na hladnjaku iventilatoru ....30
27. Vaenje hard diska ...........31
28. Stavljanje hard diska udržač ........32
29. Instaliranje hard diska injegovog držača ....33
30. Vaenje optičkog ureaja .........34
31. Potporni nosač za optički ureaj .......34
32. Instaliranje novog ureaja.........35
33. Vaenje disketne jedinice .........36
34. Potporni nosač za disketnu jedinicu ......37
35. Vaenje memorijskog modula .......37
36. Instaliranje memorijskog modula ......38
37. Vaenje PCI adaptera ..........39
38. Instaliranje novog PCI adaptera .......40
39. Vaenje prednjeg ventilatora ........41
40. Zamena prednjeg ventilatora ........42
41. Vaenje zadnjeg ventilatora ........43
42. Zamena zadnjeg ventilatora ........44
43. Priključci za tastaturu, standardni iUSB ....45
44. Priključci za miš, standardni iUSB ......46
45. Zamena kućišta računara .........47
46. Integrisana lančana brava .........49
47. Rupice za katanac ...........50
©Lenovo 2005, 2007. Delovi ©IBM Corp. 2005. v

vi Uputstvo za instalaciju izamenu hardvera

Poglavlje 1. Važne sigurnosne informacije
UPOZORENJE:
Pre korišćenja ovog uputstva, obavezno pročitajte ibudite sigurni da razumete sve
odgovarajuće sigurnosne informacije za ovaj proizvod. Za najnovije informacije o
sigurnosti pogledajte Uputstvo za bezbednost igaranciju koje ste dobili isporučeno sa
proizvodom. Čitanje irazumevanje ovih sigurnosnih informacije smanjuje rizik od
povrede ili oštećenja vašeg proizvoda.
Ako nemate kopiju publikacije Uputstvo za bezbednost igaranciju,možete je preuzeti sa
interneta na Lenovo stranici za podršku:
http://www.lenovo.com/support.
©Lenovo 2005, 2007. Delovi ©IBM Corp. 2005. 1

2Uputstvo za instalaciju izamenu hardvera

Poglavlje 2. Pregled
Ovo uputstvo objašnjava postupke zamene Korisnički zamenljivih jedinica (KZJ).
Uputstvo ne sadrži postupak za svaku jedinicu. Kablovi, prekidači iodreeni mehanički
delovi trebaju biti zamenjeni od strane obučenih servisera kojima nisu potrebne
korak-po-korak instrukcije.
Napomena: Koristite samo one delove koje isporučuje Lenovo™.
Ovo uputstvo sadrži instrukcije za instaliranje ili zamenu sledećih delova:
vBaterija
vPrednja maska kućišta
vJedinica za napajanje
vHladnjak
vHard disk
vOptički ureaj
vDisketna jedinica
vMemorijski moduli
vPCI kartica
vSklop prednjeg ventilatora
vSklop zadnjeg ventilatora
vTastatura
vMiš
Dodatni izvor informacija
Ako imate pristup internetu, na njemu možete pronaći najnovije informacije za vaš računar.
Možete pronaći:
vInformacije oinstaliranju iuklanjanju KZJ
vVideo zapise oinstaliranju iuklanjanju KZJ
vPublikacije
vInformacije orešavanju problema
vInformacije odelovima
vPreuzimanja iupravljačke programe
vVezu na druge korisne izvore informacija
vTelefonsku listu za podršku
Da pristupite informacijama, usmerite veb čitač na:
http://www.lenovo.com/support
©Lenovo 2005, 2007. Delovi ©IBM Corp. 2005. 3

Rukovanje ureajima koji su osetljivi na statički elektricitet
Nemojte otvarati zaštitno pakovanje ukojem se nalazi novi deo, sve dok pokvareni deo nije
uklonjen iz računara iinstalacija novog dela nije potpuno pripremljena. Statički elektricitet,
iako je bezopasan, može znatno oštetiti računarske komponente idelove.
Kada rukujete delovima idrugim računarskim komponentama, koristite sledeće mere
predostrožnosti da biste izbegli štetu uzrokovanu statičkim elektricitetom:
vOgraničite svoje pokrete. Pokreti mogu uzrokovati da se statički elektricitet nagomila oko
vas.
vUvek pažljivo rukujte sa delovima idrugim računarskim komponentama. Adaptere,
memorijske module, sistemske ploče imikroprocesore držite samo za krajeve. Nikada ne
dodirujte otvorena električna kola.
vSprečite druge da dodiruju delove idruge računarske komponente.
vPre nego što zamenite novi deo koji je osetljiv na statički elektricitet, prislonite zaštitno
pakovanje ukojem se nalazi deo na metalnu površinu priključka za proširivanje ili na
drugu čisto metalnu površinu na period od najmanje dve sekunde. Ovo smanjuje statički
elektricitet upakovanju iuvašem telu.
vKada je to moguće, izvadite novi deo iz statički zaštitnog pakovanja, iinstalirajte ga
direktno uračunar bez prethodnog spuštanja na zemlju. Kada to nije moguće, stavite
zaštitno pakovanje na ravnu površinu istavite deo na njega.
vNemojte staviti deo na kućište računara ili drugu metalnu površinu.
4Uputstvo za instalaciju izamenu hardvera

Položaji
Ovo poglavlje sadrži ilustracije koje vam pomažu da pronaete mesto raznih priključaka,
kontrolnih elemenata idrugih komponenti računara.
Položaj kontrolnih elemenata ipriključaka na prednjoj strani
računara

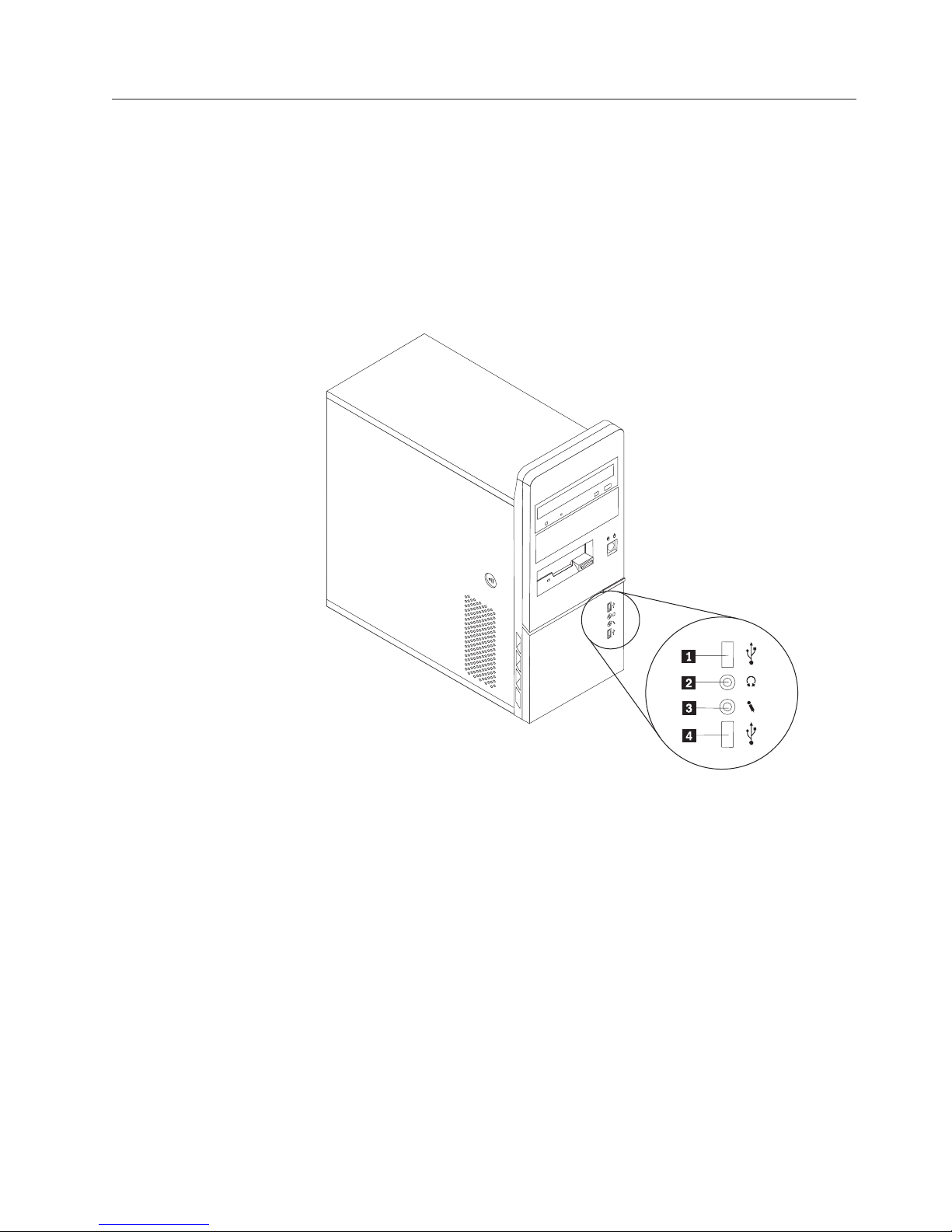

Ilustracija 1prikazuje položaj kontrolnih elemenata ipriključaka na prednjoj strani računara.
Napomena: Sledeće kontrolne elemente ipriključke ne sadrže svi modeli računara.
1 USB priključak 3 Priključak za mikrofon
2 Priključak za slušalice 4 USB priključak
Ilustracija 1. Kontrolni elementi ipriključci
Poglavlje 2. Pregled 5

Položaj priključaka na zadnjoj strani računara

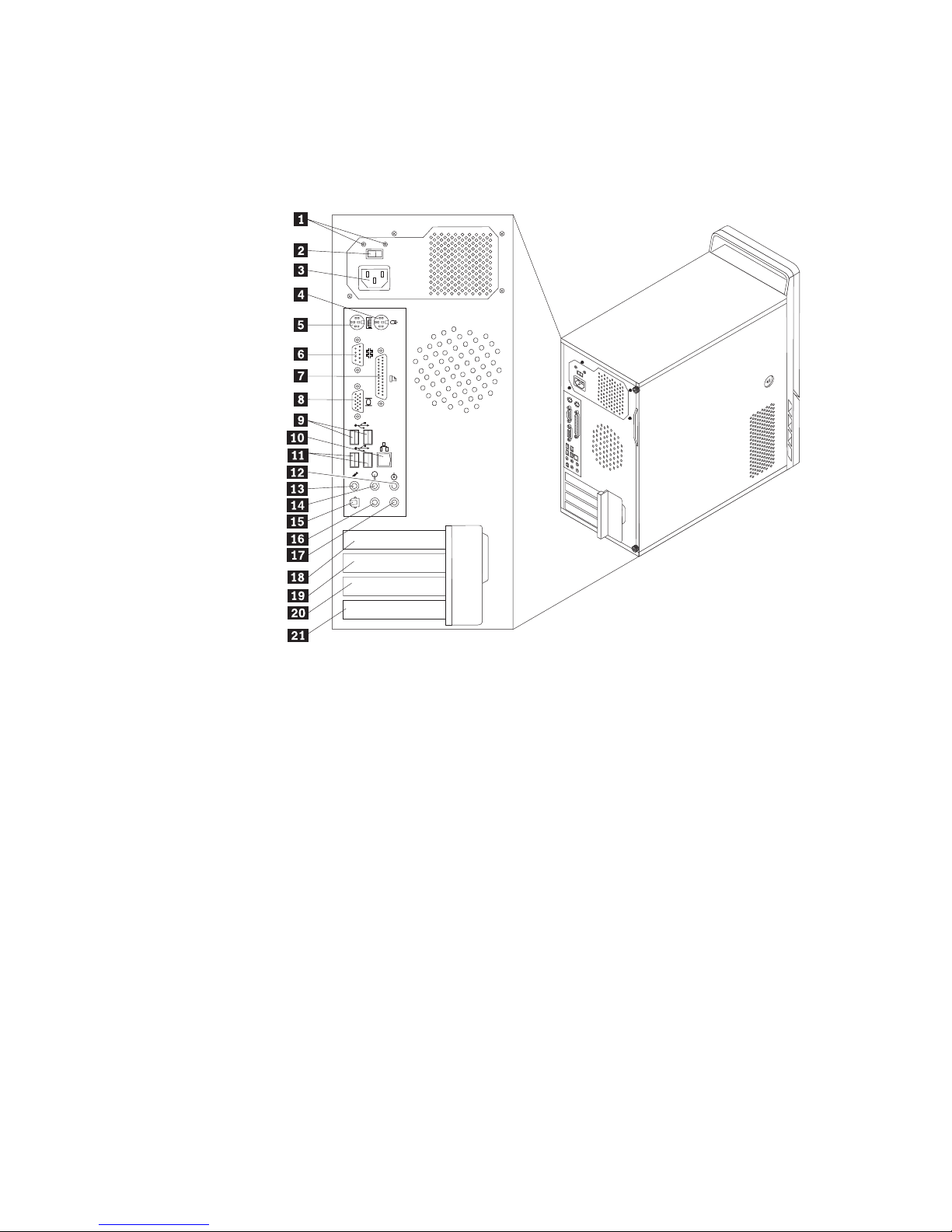

Ilustracija 2prikazuje položaj priključaka na zadnjoj strani računara. Neki priključci na
zadnjoj strani računara obeleženi su bojama da biste lakše mogli da odredite mesta za
priključivanje kablova.
1 Svetleće diode (LED) za
dijagnoziranje napajanja
12 Priključak za audio ulaz
2 Prekidač za izbor napona (neki
modeli)
13 Priključak za mikrofon
3 Priključak za dovod napajanja 14 Priključak za audio izlaz
4 Standardni priključak za miš 15 Priključak za SPDIF izlaz
5 Standardni priključak za tastaturu 16 C/LFE priključak
6 Serijski priključak 17 Zadnji priključak za 5.1 zvuk
7 Paralelni priključak 18 Priključak za grafički adapter PCI ekspres x1 ili
PCI ekspres x16
8 Priključak za VGA monitor 19 Priključak za grafički adapter PCI ekspres x1 ili
PCI ekspres x16
9 USB priključci (2) 20 PCI adapterski ili PCI ekspres x1 adapterski
priključak
10 Eternet priključak 21 Priključak za PCI adapter
11 USB priključci (2)
Ilustracija 2. Položaji priključaka
6Uputstvo za instalaciju izamenu hardvera

Priključak Opis
Standardni priključak za miš Koristi se za priključivanje miša, pokazivačke kuglice ili drugog
ureaja za pokazivanje, koji koristi standardni priključak za miš.
Standardni priključak za
tastaturu
Koristi se za priključivanje tastature koja koristi standardni priključak.
USB priključci Koristi se za priključivanje ureaja koji zahteva priključak Univerzalne
serijske magistrale (USB), kao što je USB tastatura, USB miš, USB
skener ili USB štampač. Ako imate više od osam USB ureaja, možete
kupiti USB čvor, koji omogućuje spajanje dodatnih USB ureaja.
Eternet priključak Koristi se za priključivanje eternet kabla za lokalnu mrežu (LAN).
Napomena: Da rad sa računarom bude usaglasnosti sa FCC Class B
ograničenjem, koristite eternet kabl kategorije 5.
Serijski priključak Koristi se za priključivanje spoljašnjeg modema, serijskog štampača, ili
drugog ureaja koji koristi serijski priključak sa 9iglica.
Paralelni priključak Koristi se za priključivanje paralelnog štampača, paralelnog skenera, ili
drugog ureaja koji koristi paralelni priključak sa 25 iglica.
Priključak za audio ulaz Koristi se za primanje audio signala sa spoljašnjih audio ureaja, kao
npr. stereo linije. Kada priključite spoljašnji audio ureaj, kabl treba da
je spojen izmeu priključka za audio izlaz na ureaju ipriključka za
audio ulaz na računaru.
Priključak za audio izlaz Koristi se za slanje audio signala iz računara prema spoljašnjim
ureajima kao što su stereo zvučnici sa ugraenim napajanjem,
slušalice, multimedijalne tastature, ili audio ulazni priključci na stereo
liniji ili drugim spoljašnjim ureajima za snimanje zvuka.
Poglavlje 2. Pregled 7

Položaj komponenti
Da biste otvorili kućište računara, pogledajte “Otvaranje kućišta” na strani 13.

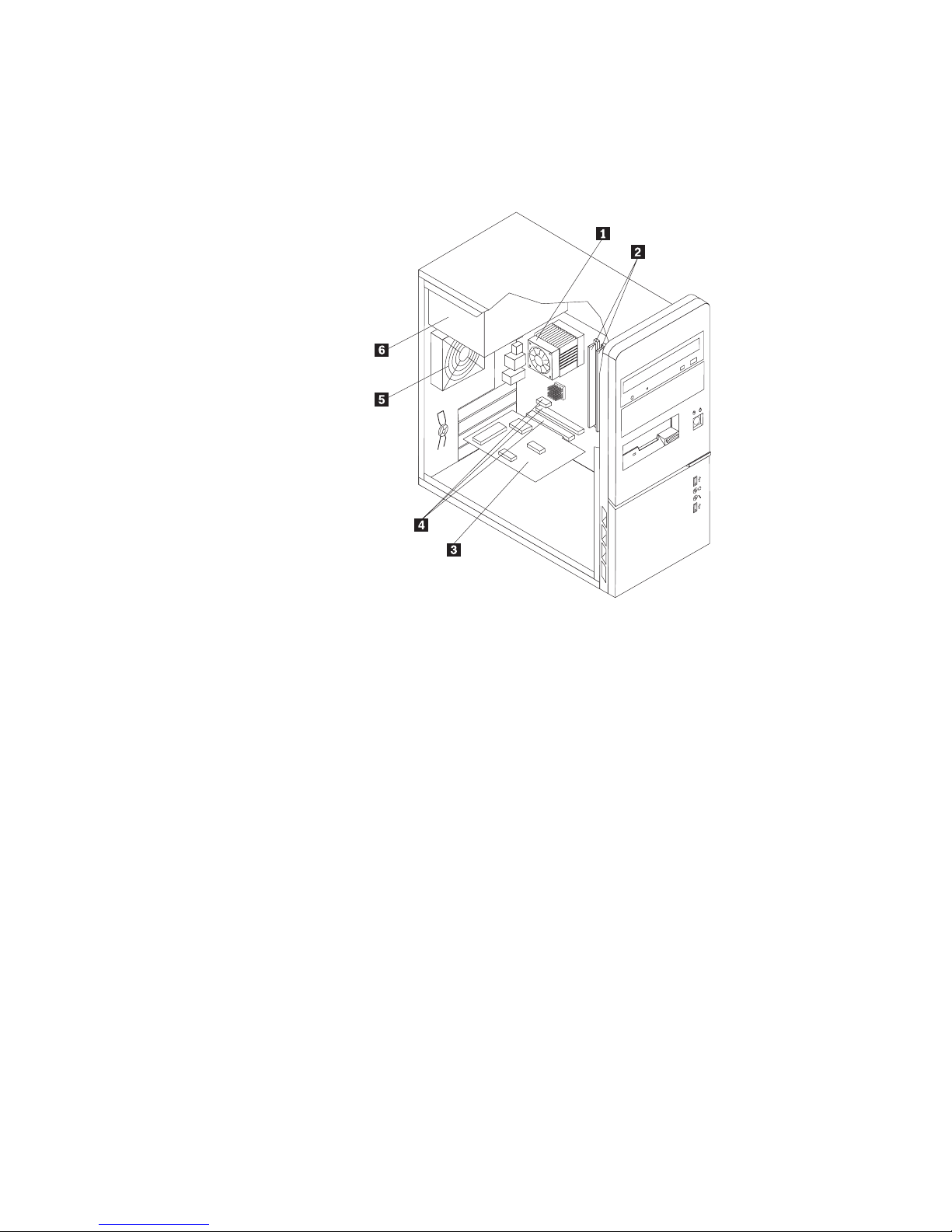

Ilustracija 3pokazuje položaj raznih komponenti uvašem računaru.
1 Ventilator ihladnjak
mikroprocesora
4 Priključci PCI ekspres iPCI adaptera
2 Memorijski moduli (2) 5 Sklop zadnjeg ventilatora
3 PCI adapterska kartica 6 Jedinica za napajanje
Ilustracija 3. Položaj komponenti
8Uputstvo za instalaciju izamenu hardvera

Prepoznavanje delova na sistemskoj ploči
Sistemska ploča (koju nekad nazivaju iplanarna ili matična ploča) je glavno integrisano kolo
vašeg računara. Ona obezbeuje osnovnu funkcionalnost računara ipodržava veliki broj
ureaja. Sistemska ploča vašeg računara izgleda kao jedna od tri sistemske ploče prikazane na
sledeće tri ilustracije.
Ilustracija 4prikazuje položaj delova na sistemskoj ploči nekih modela računara.
1 Priključak za ventilator
mikroprocesora
13 Prednji USB priključci (2)
2 Mikroprocesor ihladnjak 14 Baterija
3 Memorijski priključak 115 Kratkospojnik za brisanje ioporavak CMOS
memorije
4 Memorijski priključak 216 Serijski (COM) priključak
5 Memorijski priključak 317 PCI priključci (2)
6 Memorijski priključak 418 Mono (zvučnik) priključak
7 Priključak za disketnu jedinicu 19 Prednji audio priključak
8 IDE priključak 20 Priključak za CD ulaz
9 Priključak za dovod napajanja 21 Priključak za grafičku karticu PCI ekspres
x16
10 Priključak za ventilator napojne
jedinice
22 Priključak za PCI ekspres x1 adapter
11 Priključci SATA IDE (4) 23 Priključak za sistemski ventilator
12 Priključak prednje table 24 Priključak za napajanje od 12 V
Ilustracija 4. Položaj delova sistemske ploče
Poglavlje 2. Pregled 9

Ilustracija 5prikazuje položaj delova na sistemskoj ploči nekih modela računara.
1 Mikroprocesor ihladnjak 12 Prednji USB priključci (2)
2 Priključak za ventilator
mikroprocesora
13 Serijski (COM) priključak
3 Memorijski priključak 114 Leo priključak
4 Memorijski priključak 215 Priključak za CD ulaz
5 Priključak za dovod napajanja 16 Prednji audio priključak
6 Priključak za disketnu jedinicu 17 PCI priključci (2)
7 IDE priključak 18 Priključak za PCI ekspres x1 adapter
8 Kratkospojnici za brisanje
CMOS-a/povrat (2)
19 Baterija
9 Priključak za ventilator napojne
jedinice
20 Priključak za grafičku karticu PCI ekspres x16
10 Priključci SATA IDE (4) 21 Priključak za sistemski ventilator
11 Priključak prednje table 22 Priključak za napajanje od 12 V
Ilustracija 5. Položaj delova sistemske ploče
10 Uputstvo za instalaciju izamenu hardvera

Ilustracija 6prikazuje položaj delova na sistemskoj ploči nekih modela računara.
1 Mikroprocesor ihladnjak 12 Priključak prednje table
2 Priključak za ventilator mikroprocesora 13 Priključak za ventilator napojne jedinice
3 Memorijski priključak 114 Prednji USB priključci (2)
4 Memorijski priključak 215 Serijski (COM) priključak
5 Memorijski priključak 316 Prednji audio priključak
6 Memorijski priključak 417 Priključak za PCI karticu
7 Priključak za dovod napajanja 18 Priključci za PCI ekspres x1 karticu (2)
8 Priključak za disketnu jedinicu 19 Baterija
9 Priključci SATA IDE (4) 20 Priključak za grafičku karticu PCI
ekspres x16
10 Prednji USB priključak 21 Priključak za sistemski ventilator
11 Kratkospojnik za brisanje ioporavak
CMOS memorije
22 Priključak za napajanje od 12 V
Ilustracija 6. Položaj delova sistemske ploče
Poglavlje 2. Pregled 11

12 Uputstvo za instalaciju izamenu hardvera
