ThinkCentre
Vejledning i udskiftning af hardware
Ty pe 8141, 8142, 8145
Ty pe 8420, 8421, 8426
ThinkCentre
򔻐򗗠򙳰

ThinkCentre
Vejledning i udskiftning af hardware
Ty pe 8141, 8142, 8145
Ty pe 8420, 8421, 8426
򔻐򗗠򙳰

Første udgave (maj 2004)
Dette hæfte er en oversættelse af ThinkCentre Hardware Removal and Replacement Guide, Types 8141, 8142, 8145, 8420,
8421, 8426 (19R0805).
Dette hæfte kan indeholde henvisninger til eller oplysninger om IBM-produkter (maskiner eller programmer), -pro-
grammering
eller -ydelser, som ikke er introduceret i Danmark. Sådanne henvisninger eller oplysninger betyder
ikke nødvendigvis, at IBM på et senere tidspunkt vil introducere det pågældende i Danmark.
Henvisning til IBM-produkter, -programmer eller -serviceydelser betyder ikke, at kun IBM-produkter, -programmer
eller -serviceydelser kan benyttes.
Hæftet kan indeholde tekniske unøjagtigheder. Hvis der er kommentarer til materialet, bedes disse sendt til IBM
Danmark A/S, der forbeholder sig ret til at benytte oplysningerne.
IBM kan have patenter eller udestående patentansøgninger inden for det tekniske område, som dette hæfte dækker.
De opnår ikke licens til disse patenter eller patentansøgninger ved at være i besiddelse af hæftet.
Spørgsmål vedrørende licens skal stilles skriftligt til:
Director of Commercial Relations - Europe
IBM Deutschland GmbH
Schönaicher Strasse 220
D - 7030 Böblingen
Germany
Oversat af IBM Sprogcenter.
© Copyright IBM Danmark A/S 2004
© Copyright International Business Machines Corporation 2004. All rights reserved.

Indholdsfortegnelse
Oversigt . . . . . . . . . . . . . . .v
Flere oplysninger . . . . . . . . . . . . .v
Nødvendigt værktøj . . . . . . . . . . . .v
Håndtering af enheder, der er følsomme over for sta-
tisk
elektricitet . . . . . . . . . . . . . .v
Udskiftning af CRU-dele (Customer
Replaceable Units) . . . . . . . . . .1
Afmontering af dækslet . . . . . . . . . . .1
Udskiftning af strømforsyningen . . . . . . . .2
Udskiftning af systemkortet . . . . . . . . .3
Udskiftning af mikroprocessoren . . . . . . .6
Udskiftning af harddisken . . . . . . . . .11
Tilslut en seriel ATA-harddisk . . . . . . .12
Tilslut en parallel ATA-harddisk . . . . . .12
Udskiftning af hukommelse . . . . . . . . .12
Udskiftning af PCI-adapteren . . . . . . . .13
Sådan afsluttes udskiftningen af CRU-dele . . . .15
© Copyright IBM Danmark A/S 2004 iii

iv Vejledning i udskiftning af hardware

Oversigt
Dette hæfte indeholder vejledning i at udskifte følgende CRU-dele (Customer
Replaceable Units):
v Strømforsyning
v Systemkort
v Mikroprocessor
v Hukommelse
v Harddisk
Flere oplysninger
Bogen Kom godt i gang, der leveres sammen med computeren, indeholder oplysnin-
ger
om, hvordan du klargør computeren og starter styresystemet. Den indeholder
også hjælp til grundlæggende fejlfinding, fremgangsmåder ved retablering af pro-
grammer,
oplysninger om hjælp og service samt garantioplysninger.
Access IBM på skrivebordet indeholder et link til flere oplysninger om compute-
ren.
Hvis du har adgang til internettet, kan du hente de nyeste vejledninger til compu-
teren
på nettet. Du kan hente vejledningerne på følgende adresse:
http://www.ibm.com/pc/support
Indtast maskintype og modelnummer i feltet Quick Path, og klik på Go.
Nødvendigt værktøj
Du skal måske bruge en skruetrækker eller en stjerneskruetrækker til at installere
ekstraudstyr i computeren. Nogle enheder kan kræve andet værktøj. Se den vejled-
ning,
der leveres sammen med enheden.
Håndtering af enheder, der er følsomme over for statisk elektricitet
Statisk elektricitet er ikke skadelig for mennesker. Imidlertid kan det beskadige
computerens dele og udstyr.
Når du installerer ekstraudstyr, må du ikke åbne den antistatiske pose med udsty-
ret,
før du får besked på det i instruktionerne.
Tag følgende forholdsregler, når du håndterer udstyr og andre computerkompo-
nenter, så de ikke bliver beskadiget pga. statisk elektricitet:
v Begræns dine bevægelser. Når du bevæger dig, skabes der statisk elektricitet
omkring dig.
v Håndtér altid komponenterne forsigtigt. Tag fat i kanterne på adaptere og
hukommelsesmoduler. Rør aldrig ved kredsløbene.
v Lad ikke andre røre ved komponenterne.
© Copyright IBM Danmark A/S 2004 v

v Når du installerer nyt udstyr, skal du lade udstyret i transportposen røre ved
udvidelsesportens metaldæksel eller ved en anden umalet metalflade på compu-
teren
i mindst to sekunder. Det reducerer statisk elektricitet i posen og fra din
krop.
v Hvis det er muligt, skal du installere udstyret direkte i computeren, når du har
taget det ud af posen, uden at lægge det fra dig. Hvis det ikke er muligt, skal
du lægge den antistatiske pose på en plan overflade og lægge udstyret på posen.
v Du må ikke lægge udstyret på computerens dæksel eller på andet metallisk
materiale.
vi Vejledning i udskiftning af hardware

Udskiftning af CRU-dele (Customer Replaceable Units)
Vigtigt!
Du må ikke åbne computeren eller foretage nogen reparationer, før du har
læst afsnittet “Vigtige sikkerhedsforskrifter” i bogen Kom godt i gang, der
blev leveret sammen med computeren. Hvis du ikke længere har bogen Kom
godt i gang, kan du hente en onlineudgave af den på IBM-webstedet
http://www.ibm.com/pc/support.
Afmontering af dækslet
Vigtigt!
Sluk for computeren, og lad den køle af i 3 til 5 minutter, før du afmonte-
rer dækslet.
Gør følgende for at afmontere dækslet:
1. Afslut styresystemet, fjern alle medier (disketter, cd’er eller bånd) fra drevene,
og sluk for alle tilsluttede enheder og computeren.
2. Tag alle netledningerne ud af stikkontakterne.
3. Tag alle kabler ud af computeren. Det gælder netledninger, I/O-kabler
(Input/Output) og andre kabler, der er tilsluttet computeren.
4. Tryk på knapperne på siden af computeren, og vip bagenden af dækslet op
mod computerens front.
ThinkCentre
© Copyright IBM Danmark A/S 2004 1

Udskiftning af strømforsyningen
Vigtigt!
Du må ikke åbne computeren eller foretage nogen reparationer, før du har
læst afsnittet “Vigtige sikkerhedsforskrifter” i bogen Kom godt i gang, der
blev leveret sammen med computeren. Hvis du ikke længere har bogen Kom
godt i gang, kan du hente en onlineudgave af den på IBM-webstedet
http://www.ibm.com/pc/support.
Dette afsnit indeholder vejledning i, hvordan du afmonterer og udskifter strømfor-
syningen.

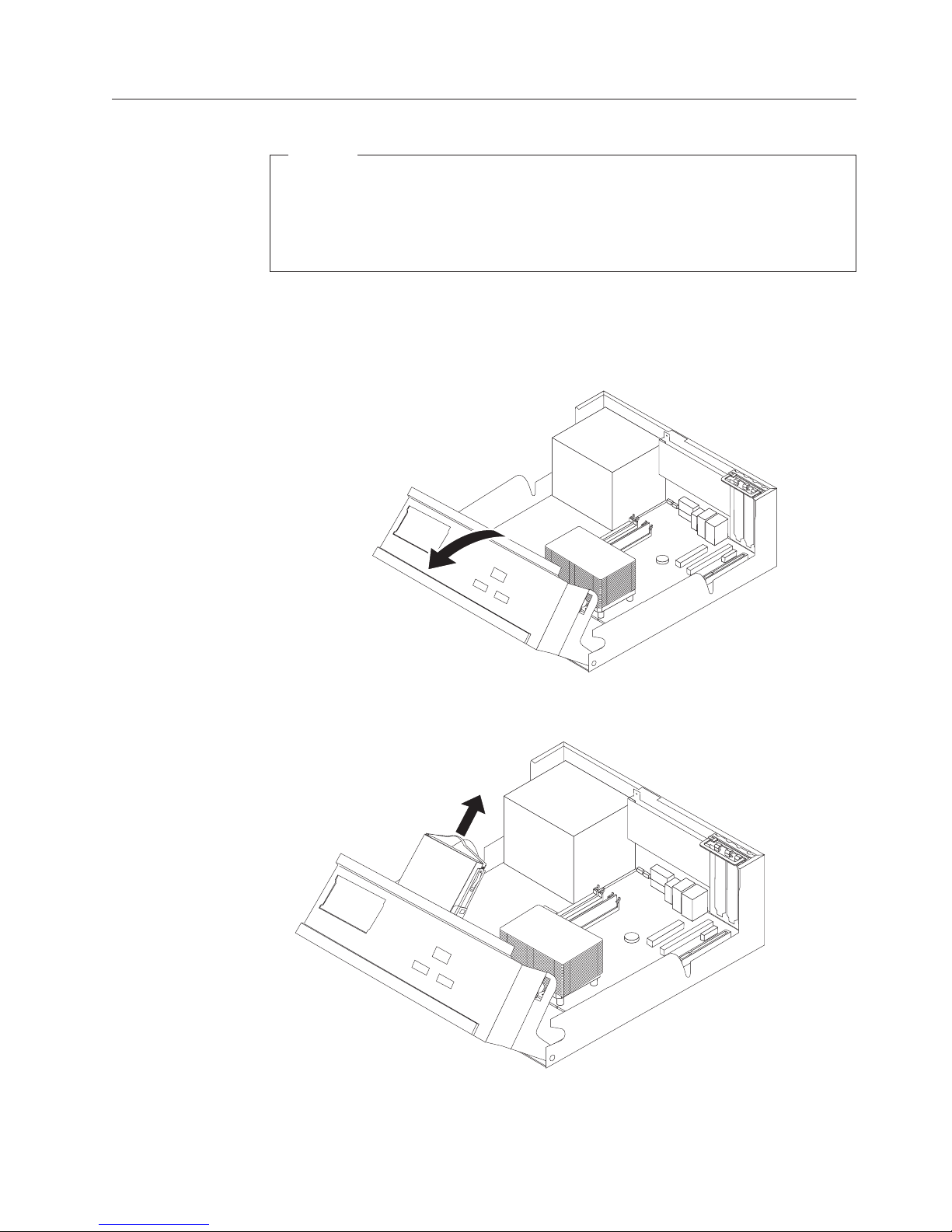

1. Afmontér dækslet. Læs afsnittet “Afmontering af dækslet” på side 1.
2. Fjern de fire skruer på bagsiden af rammen.
3. Vip drevbåsen opad for at få adgang til systemkortet.
*XXXXXXXXX*
*XXXXXXXXX*
4. Afmontér alle strømkabler fra drevene og fra systemkortet. Tag kablerne ud af
kabelklemmerne og -bøjlerne. Se figur 1 på side 4.
2 Vejledning i udskiftning af hardware

Bemærk: Læg mærke til placeringen af strømkablerne.
5. Tag strømforsyningsenheden ud af computeren.
*XXXXXXXXX*
*XXXXXXXXX*
6. Montér den nye strømforsyningsenhed i rammen, så skruehullerne i strømfor-
syningsenheden
passer med hullerne i rammen.
Bemærk: Brug kun de skruer, der leveres af IBM.
7. Montér de fire skruer til strømforsyningsenheden på bagsiden af rammen, og
stram dem.
8. Før kablerne gennem kabelklemmerne og -bøjlerne. Slut alle strømkablerne til
drevene og til systemkortet igen.
9. Læs afsnittet “Sådan afsluttes udskiftningen af CRU-dele” på side 15 for at
afslutte installationen.
Udskiftning af systemkortet
Vigtigt!
Du må ikke åbne computeren eller foretage nogen reparationer, før du har
læst afsnittet “Vigtige sikkerhedsforskrifter” i bogen Kom godt i gang, der
blev leveret sammen med computeren. Hvis du ikke længere har bogen Kom
godt i gang, kan du hente en onlineudgave af den på IBM-webstedet
http://www.ibm.com/pc/support.
Dette afsnit indeholder vejledning i, hvordan du afmonterer og udskifter system-
kortet.
1. Afmontér dækslet. Læs afsnittet “Afmontering af dækslet” på side 1.
Udskiftning af CRU-dele (Customer Replaceable Units) 3

2. Fjern eventuelle PCI-adaptere. Læs afsnittet “Udskiftning af PCI-adapteren”
på side 13.
3. Læg nøje mærke til placeringen af alle kabelstik på systemkortet. Du skal til-
slutte dem korrekt igen, når du installerer det nye systemkort.
4. Afmontér alle kabler fra systemkortet.
1 Stik til 12 V-forsyning 13 SATA 2-stik
2 Stik til diskettedrev 14 SATA 1-stik
3 Stik til højtaler 15 Stik til dækselføler
4 DIMM-stik 4 16 Stik til strømforsyning
5 DIMM-stik 3 17 Grafisk PCI Express x16-port
6 DIMM-stik 2 18 PCI Express x1-port
7 DIMM-stik 1 19 PCI-port 2
8 Nulstil CMOS/Recovery-jumper 20 PCI-port 1
9 Stik til frontpanel 21 Batteri
10Parallelt ATA IDE-stik 22 Mikroprocessor
11 SATA 4-stik 23 Stik til mikroprocessorventilator
12 SATA 3-stik 24 Mikroprocessorkøleplade
Figur 1. Systemkort
4 Vejledning i udskiftning af hardware

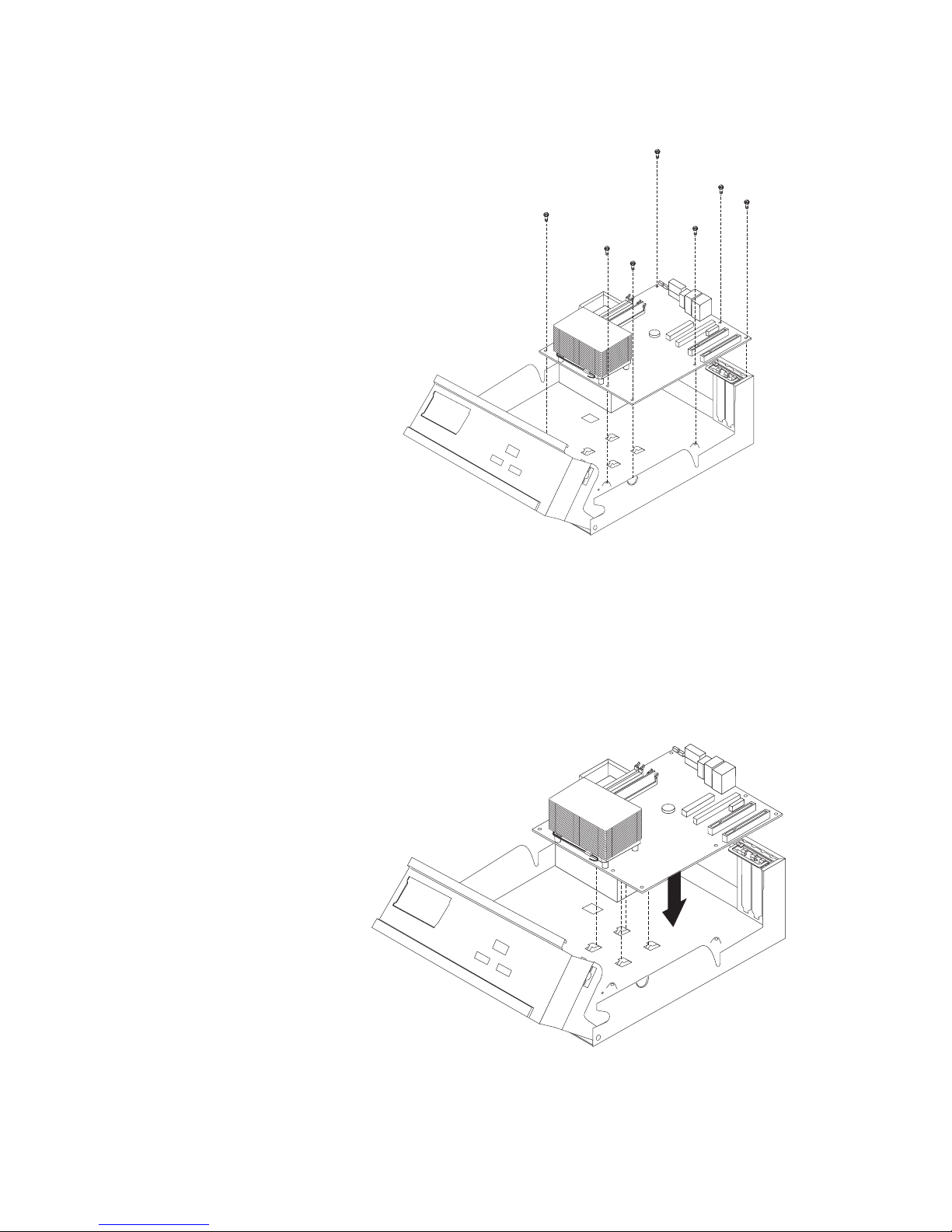

5. Fjern de syv skruer, der fastgør systemkortet til rammen, og skub systemkor-
tet mod drevbåsen. Tag forsigtigt systemkortet ud af computeren.
*XXXXXXXXX*
*XXXXXXXXX*
6. Læg mærke til placeringen af DIMM-modulerne, og fjern dem fra systemkor-
tet.
Læs afsnittet “Udskiftning af hukommelse” på side 12.
7. Installér DIMM-modulerne på det nye systemkort, så de er placeret på samme
måde som på det gamle systemkort.
8. Fjern mikroprocessoren fra det gamle systemkort, og installér den på det nye
systemkort. Læs afsnittet “Udskiftning af mikroprocessoren” på side 6.
9. Installér det nye systemkort ved at justere rillerne i metalpladen i bunden af
systemkortet med tapperne i rammen. Skub herefter systemkortet bagud i
computeren.
*XXXXXXXXX*
*XXXXXXXXX*
Udskiftning af CRU-dele (Customer Replaceable Units) 5

Vigtigt!
Hvis metalpladen ikke er justeret korrekt, når du monterer skruerne, kan
du risikere at beskadige systemkortet.
10. Montér de skruer, der skal fastgøre systemkortet til rammen.
11. Montér alle de kabler igen, som du fjernede fra systemkortet. Se figur 1 på
side 4.
12. Montér de PCI-adaptere igen, som du fjernede. Læs afsnittet “Udskiftning af
PCI-adapteren” på side 13.
13. Læs afsnittet “Sådan afsluttes udskiftningen af CRU-dele” på side 15 for at
afslutte installationen.
Udskiftning af mikroprocessoren
Vigtigt!
Du må ikke åbne computeren eller foretage nogen reparationer, før du har
læst afsnittet “Vigtige sikkerhedsforskrifter” i bogen Kom godt i gang, der
blev leveret sammen med computeren. Hvis du ikke længere har bogen Kom
godt i gang, kan du hente en onlineudgave af den på IBM-webstedet
http://www.ibm.com/pc/support.
Vigtigt!
Afslut styresystemet, og sluk for computeren, mindst én time før du afmonte-
rer
mikroprocessoren, så den termiske varmeleder mellem mikroprocessoren
og kølepladen kan nå at blive afkølet.
Når du får en ny mikroprocessor, får du også en ny køleplade og en ny vakuum-
pen.
Når du udskifter mikroprocessoren, skal du også udskifte kølepladen. Hvis
du bruger den gamle køleplade sammen med den nye mikroprocessor, risikerer
du, at computeren overophedes og lukkes ned.
Dette afsnit indeholder vejledning i, hvordan du afmonterer og udskifter mikropro-
cessoren.
1. Afmontér dækslet. Læs afsnittet “Afmontering af dækslet” på side 1.
6 Vejledning i udskiftning af hardware

2. Vip drevbåsen opad for at få adgang til systemkortet.
*XXXXXXXXX*
*XXXXXXXXX*
3. Fjern kølepladen 2 fra systemkortet ved at løsne låsehåndtaget 1, og løfte
det op i lodret position. Løft forsigtigt kølepladen op fra systemkortet.
Bemærk: Hvis du kun skal udskifte systemkortet, skal du stille kølepladen på
siden på en ren, plan overflade, så den termiske varmeleder i bunden af køle-
pladen
ikke rører ved underlaget.
Udskiftning af CRU-dele (Customer Replaceable Units) 7

4. Udløs låsehåndtaget 2 til mikroprocessoren 1, og drej herefter mikropro-
cessorholderen 3, indtil den står lodret.

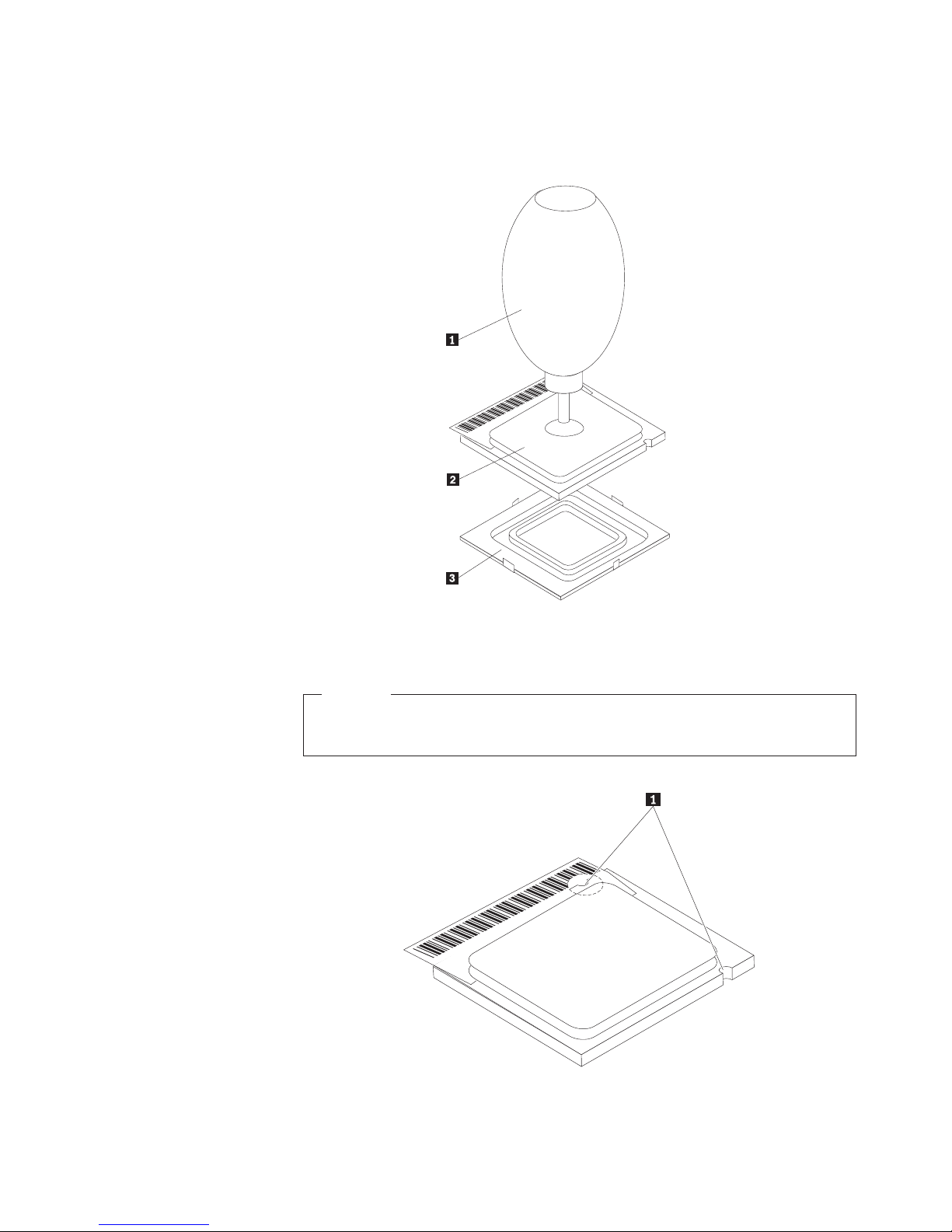

5. Fjern mikroprocessoren fra soklen på systemkortet vha. vakuumpennen1.
Vigtigt!
Rør ikke ved guldkontakterne i bunden af mikroprocessoren. Hvis det er
nødvendigt at røre ved mikroprocessoren, må du kun berøre siderne.
Bemærkninger:
a. Læg mærke til retningen på indhakkene på mikroprocessoren. Det er vig-
tigt, når du skal geninstallere mikroprocessoren på systemkortet.
b. Lad være med at tabe noget ned på soklen, når den er åben. Hold alle
kontakterne så rene som muligt.
6. Sørg for, at håndtaget på holderen til mikroprocessoren er placeret lodret.
8 Vejledning i udskiftning af hardware

7. Når du skal installere den nye mikroprocessor 2, skal du løsne det sorte
dæksel 3, som beskytter guldkontakterne på mikroprocessoren, men ikke
fjerne det. Tag den nye mikroprocessor op vha. vakuumpennen 1, og fjern
så det sorte dæksel helt.
* XXXXXXXXX*
8. Placér mikroprocessoren, så indhakkene 1 på mikroprocessoren passer med
tapperne i soklen til mikroprocessoren.
Vigtigt!
Du må ikke vippe mikroprocessoren, når du installerer den i soklen. Det
kan ødelægge mikroprocessoren.
* XXXXXXXXX*
9. Sæt mikroprocessoren lige ned i soklen på systemkortet vha. vakuumpennen.
10. Sæt holderen til mikroprocessoren 3 ned på plads, og sænk herefter låse-
håndtaget 2 ned, så holderen er låst fast. Kontrollér, at håndtaget er låst på
Udskiftning af CRU-dele (Customer Replaceable Units) 9

plads.
Bemærk: Hvis du udskifter systemkortet, er der et stykke sort plastic, som
beskytter holderen til mikroprocessoren. Det skal du fjerne, når du låser
mikroprocessoren fast.
11. Placér den nye køleplade 2 korrekt, og drej det låsehåndtag 1 ned, som
fastgør kølepladen.
Bemærk: Montér og fastgør den oprindelige køleplade på mikroprocessoren,
hvis du kun udskifter systemkortet.
12. Fortsæt med trin 9 på side 5 i afsnittet Udskiftning af systemkortet, hvis du
udskifter systemkortet. Fortsæt med trin 13, hvis du udskifter mikroproces-
soren.
13. Læs afsnittet “Sådan afsluttes udskiftningen af CRU-dele” på side 15 for at
afslutte installationen.
10 Vejledning i udskiftning af hardware

Udskiftning af harddisken
Vigtigt!
Du må ikke åbne computeren eller foretage nogen reparationer, før du har
læst afsnittet “Vigtige sikkerhedsforskrifter” i bogen Kom godt i gang, der
blev leveret sammen med computeren. Hvis du ikke længere har bogen Kom
godt i gang, kan du hente en onlineudgave af den på IBM-webstedet
http://www.ibm.com/pc/support.
Dette afsnit indeholder vejledning i, hvordan du afmonterer og udskifter harddi-
sken.
1. Afmontér dækslet. Læs afsnittet “Afmontering af dækslet” på side 1.
2. Vip drevbåsen opad for at få adgang til systemkortet.
*XXXXXXXXX*
*XXXXXXXXX*
3. Afmontér signal- og strømforsyningskablerne fra bagsiden af harddisken.
4. Løft harddisken og monteringsrammen op, så du kan fjerne dem fra drevbåsen.
*XXXXXXXXX*
*XXXXXXXXX*
5. Læg mærke til harddiskens placering i plasticrammen.
6. Vrid rammen en lille smule, og skub harddisken ud.
7. Vrid rammen en lille smule, og skub den nye harddisk ind i plasticrammen.
Udskiftning af CRU-dele (Customer Replaceable Units) 11

8. Installér harddisken og monteringsrammen i båsen, så de glider på plads med
et klik.
9. Fortsæt med “Tilslut en seriel ATA-harddisk” eller “Tilslut en parallel ATA-
harddisk”, afhængigt af den type drev du installerer.
Tilslut en seriel ATA-harddisk
Du kan slutte en seriel harddisk til ethvert ledigt SATA-stik.
1. Find det signalkabel, der leveres sammen med den nye harddisk.
2. Find et ledigt SATA-stik på systemkortet. Se figur 1 på side 4.
3. Slut den ene ende af signalkablet til harddisken og den anden ende til et ledigt
SATA-stik på systemkortet.
4. Slut strømforsyningskablet til harddisken.
5. Læs afsnittet “Sådan afsluttes udskiftningen af CRU-dele” på side 15 for at
afslutte installationen.
Tilslut en parallel ATA-harddisk
1. Find PATA IDE-stikket på systemkortet og signalkablet med tre stik.
2. Slut den ene ende af signalkablet til harddisken og den anden ende til PATA
IDE-stikket på systemkortet. Se figur 1 på side 4.
3. Slut strømforsyningskablet til harddisken.
4. Læs afsnittet “Sådan afsluttes udskiftningen af CRU-dele” på side 15 for at
afslutte installationen.
Udskiftning af hukommelse
Vigtigt!
Du må ikke åbne computeren eller foretage nogen reparationer, før du har
læst afsnittet “Vigtige sikkerhedsforskrifter” i bogen Kom godt i gang, der
blev leveret sammen med computeren. Hvis du ikke længere har bogen Kom
godt i gang, kan du hente en onlineudgave af den på IBM-webstedet
http://www.ibm.com/pc/support.
Dette afsnit indeholder vejledning i, hvordan du afmonterer og udskifter hukom-
melse.
1. Afmontér dækslet. Læs afsnittet “Afmontering af dækslet” på side 1.
2. Drej drevbåsen opad for at få adgang til systemkortet.
*XXXXXXXXX*
*XXXXXXXXX*
12 Vejledning i udskiftning af hardware
