Lenovo ThinkCentre A51p Parts list manual
ThinkCentre
™
Manual
de
Remoção
e
Substituição
de
Equipamento
Tipos
8143,
8144,
8146
Tipos
8422,
8423,
8427
ThinkCentre
™
Manual
de
Remoção
e
Substituição
de
Equipamento
Tipos
8143,
8144,
8146
Tipos
8422,
8423,
8427
Primeira
edição
(Abril
de
2004)
©
Copyright
International
Business
Machines
Corporation
2004.
Todos
os
direitos
reservados.
Índice
Descrição
geral
.
.
.
.
.
.
.
.
.
.
.v
Recursos
de
informação
.
.
.
.
.
.
.
.
.
.v
Ferramentas
necessárias
.
.
.
.
.
.
.
.
.
.v
Manusear
dispositivos
sensíveis
à
electricidade
estática
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.v
Substituir
Unidades
Substituíveis
pelo
Cliente
(CRUs
-
Customer
Replaceable
Units)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.1
Retirar
a
cobertura
.
.
.
.
.
.
.
.
.
.
.
.1
Localizar
componentes
.
.
.
.
.
.
.
.
.
.
.3
Identificar
componentes
na
placa
de
sistema
.
.
.
.4
Remover
e
substituir
a
fonte
de
alimentação
.
.
.
.5
Remover
e
substituir
a
placa
de
sistema
.
.
.
.
.7
Remover
e
substituir
o
microprocessador
.
.
.
.10
Remover
e
substituir
memória
.
.
.
.
.
.
.
.16
Remover
e
instalar
adaptadores
.
.
.
.
.
.
.16
Remover
e
substituir
uma
unidade
de
disco
rígido
18
Ligar
uma
unidade
de
disco
rígido
ATA
paralelo
19
Ligar
uma
unidade
de
disco
rígido
ATA
série
.
.19
Concluir
a
instalação
.
.
.
.
.
.
.
.
.
.
.19
©
Copyright
IBM
Corp.
2004
iii
iv
Manual
de
Remoção
e
Substituição
de
Equipamento
Descrição
geral
Este
manual
contém
instruções
sobre
como
remover
e
substituir
as
seguintes
Unidades
Substituíveis
pelo
Cliente
(CRUs):
v
Fonte
de
alimentação
v
Placa
de
sistema
v
Microprocessador
v
Unidade
de
disco
rígido
v
Memória
Recursos
de
informação
O
Manual
de
Consulta
Rápida
fornecido
com
o
seu
computador
faculta
informações
sobre
a
instalação
do
computador,
inicialização
do
sistema
operativo,
resolução
de
problemas
e
informações
especiais.
O
Access
IBM
fornece
uma
ligação
a
informações
adicionais
sobre
o
computador.
Faça
clique
em
Iniciar
→Access
IBM.
Se
tiver
acesso
à
Internet,
poderá
obter
os
manuais
mais
recentes
relativos
ao
computador
a
partir
da
World
Wide
Web.
Para
aceder
a
estas
informações,
defina
o
seguinte
endereço
no
browser:
http://www.ibm.com/pc/support
Indique
o
tipo
e
o
número
do
modelo
da
máquina
no
campo
Quick
Path
e
faça
clique
em
Go.
Ferramentas
necessárias
Para
instalar
algumas
opções
no
computador,
poderá
ser
necessário
utilizar
uma
chave
de
parafusos
de
lâmina
achatada
ou
Phillips.
Para
a
instalação
ou
remoção
de
determinadas
opções,
é
possível
que
tenha
de
utilizar
ferramentas
adicionais.
Consulte
as
instruções
fornecidas
com
a
opção.
Manusear
dispositivos
sensíveis
à
electricidade
estática
A
electricidade
estática,
embora
inofensiva
para
o
ser
humano,
pode
causar
graves
danos
nos
componentes
e
opções
do
computador.
Ao
instalar
uma
opção,
não
abra
o
respectivo
invólucro
de
protecção
anti-estática
até
receber
instruções
nesse
sentido.
Ao
manusear
opções
e
outros
componentes
do
computador,
para
evitar
danificá-los
por
exposição
a
electricidade
estática,
tome
as
seguintes
precauções:
v
Limite
os
seus
movimentos.
Estes
podem
fazer
aumentar
a
electricidade
estática
à
sua
volta.
v
Manuseie
sempre
os
componentes
com
cuidado.
Segure
nos
adaptadores
e
módulos
de
memória,
pegando
pelas
extremidades.
Não
toque
em
quaisquer
circuitos
expostos.
v
Impeça
terceiros
de
tocar
nos
componentes.
©
Copyright
IBM
Corp.
2004
v
v
Ao
instalar
uma
nova
opção,
encoste
o
respectivo
invólucro
de
protecção
anti-estática
a
uma
das
tampas
metálicas
de
ranhura
de
expansão
ou
a
qualquer
outra
superfície
metálica,
não
pintada,
do
computador
durante,
pelo
menos,
dois
segundos.
Este
procedimento
reduz
a
electricidade
estática
do
invólucro
e
do
próprio
corpo.
v
Sempre
que
possível,
retire
a
opção
e
instale-a
directamente
no
computador,
sem
a
pousar.
Quando
tal
não
for
possível,
coloque
o
invólucro
de
protecção
anti-estática
da
opção
sobre
uma
superfície
uniforme
e
plana
e,
em
seguida,
pouse
a
opção
sobre
o
mesmo.
v
Não
coloque
a
opção
sobre
a
cobertura
do
computador
ou
qualquer
outra
superfície
metálica.
vi
Manual
de
Remoção
e
Substituição
de
Equipamento
Substituir
Unidades
Substituíveis
pelo
Cliente
(CRUs
-
Customer
Replaceable
Units)
Atenção
Não
abra
nem
tente
efectuar
quaisquer
reparações
no
computador
antes
de
ler
atentamente
a
secção
“Informações
importantes
sobre
segurança”
do
Manual
de
Consulta
Rápida
fornecido
com
o
computador.
Caso
já
não
possua
esta
cópia
do
Manual
de
Consulta
Rápida,
poderá
obter
uma
versão
online
a
partir
do
Web
site
da
IBM
no
endereço
http://www.ibm.com/pc/support.
Retirar
a
cobertura
Importante
Desligue
a
alimentação
do
computador
e
aguarde
entre
3
e
5
minutos
para
permitir
o
arrefecimento
do
computador
antes
de
abrir
a
cobertura.
Para
remover
a
cobertura:
1.
Encerre
o
sistema
operativo,
remova
quaisquer
suportes
de
dados
(disquetes,
CDs
ou
bandas)
das
respectivas
unidades
e
desligue
a
alimentação
do
computador
e
de
todos
os
dispositivos
a
ele
ligados.
2.
Desligue
todos
os
cabos
de
alimentação
das
tomadas
eléctricas.
3.
Desligue
todos
os
cabos
que
se
encontrem
ligados
ao
computador.
Este
procedimento
inclui
cabos
de
alimentação,
cabos
de
E/S
(entrada/saída)
e
outros.
4.
Remova
quaisquer
dispositivos
de
bloqueio,
tais
como
um
cadeado
ou
fecho
Kensington,
que
fixem
a
cobertura.
©
Copyright
IBM
Corp.
2004
1
5.
Prima
o
botão
da
cobertura,
localizado
no
painel
lateral
direito,
faça
deslizar
a
cobertura
para
trás
e
remova-a,
levantando-a.
2
Manual
de
Remoção
e
Substituição
de
Equipamento

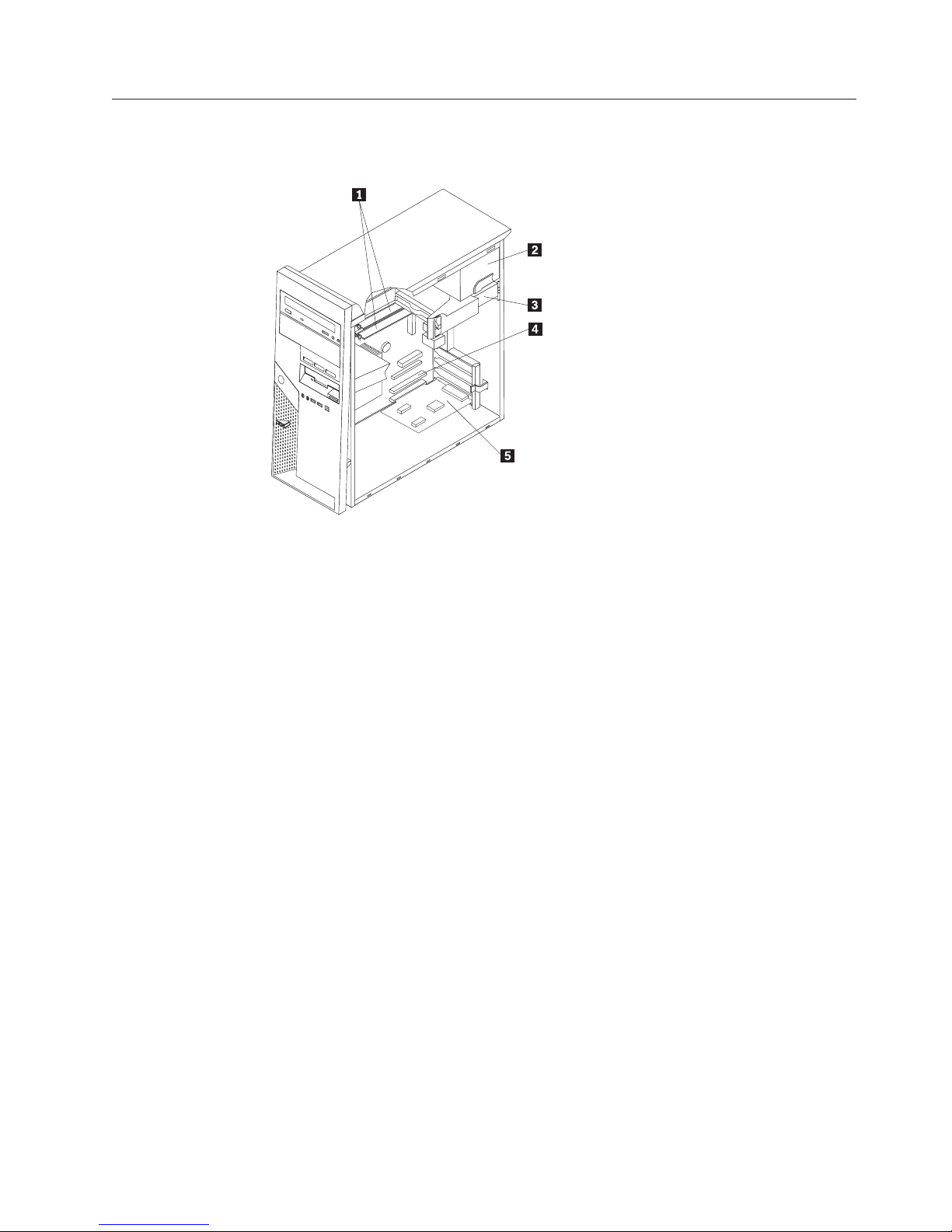

Localizar
componentes
A
figura
seguinte
ilustra
a
localização
dos
diversos
componentes
do
computador.
1
Módulos
DIMM
2
Fonte
de
alimentação
3
Unidade
de
disco
rígido
4
Ranhura
PCI
5
Adaptador
PCI
opcional
Substituir
Unidades
Substituíveis
pelo
Cliente
(CRUs
-
Customer
Replaceable
Units)
3
Identificar
componentes
na
placa
de
sistema
A
placa
de
sistema
(também
designada
por
planar
ou
motherboard)
constitui
a
placa
de
circuitos
principal
do
computador.
Faculta
funções
básicas
do
computador
e
suporta
uma
grande
variedade
de
dispositivos
instalados
de
origem
pela
IBM
ou
posteriormente
pelo
utilizador.
A
figura
seguinte
ilustra
a
localização
dos
componentes
na
placa
de
sistema.
1
Conector
de
alimentação
de
12V
14
Conector
IDE
SATA
1
(unidade
de
disco
rígido
principal)
2
Conector
da
unidade
de
disquetes
15
Conector
de
interruptor
de
presença
de
cobertura
3
Conector
de
colunas
16
Conector
da
fonte
de
alimentação
4
Conector
dos
módulos
DIMM
4
17
Ranhura
PCI
Express
x1
5
Conector
dos
módulos
DIMM
3
18
Ranhura
de
gráficos
PCI
Express
x16
6
Conector
dos
módulos
DIMM
2
19
Ranhura
PCI
7
Conector
dos
módulos
DIMM
1
20
Ranhura
PCI
8
Jumper
Clear
CMOS/Recovery
21
Pilha
9
Conector
do
painel
anterior
22
Microprocessador
10
Conector
IDE
PATA
23
Conector
de
ventoinha
do
microprocessador
11
Conector
IDE
SATA
4
24
Dissipador
de
calor
do
microprocessador
12
Conector
IDE
SATA
3
13
Conector
IDE
SATA
2
4
Manual
de
Remoção
e
Substituição
de
Equipamento
Remover
e
substituir
a
fonte
de
alimentação
Atenção
Não
abra
nem
tente
efectuar
quaisquer
reparações
no
computador
antes
de
ler
atentamente
a
secção
“Informações
importantes
sobre
segurança”
do
Manual
de
Consulta
Rápida
fornecido
com
o
computador.
Caso
já
não
possua
esta
cópia
do
Manual
de
Consulta
Rápida,
poderá
obter
uma
versão
online
a
partir
do
Web
site
da
IBM
no
endereço
http://www.ibm.com/pc/support.
Para
remover
e
substituir
a
fonte
de
alimentação,
será
necessário
utilizar
uma
chave
de
fendas.
1.
Remova
a
cobertura.
Consulte
a
secção
“Retirar
a
cobertura”
na
página
1.

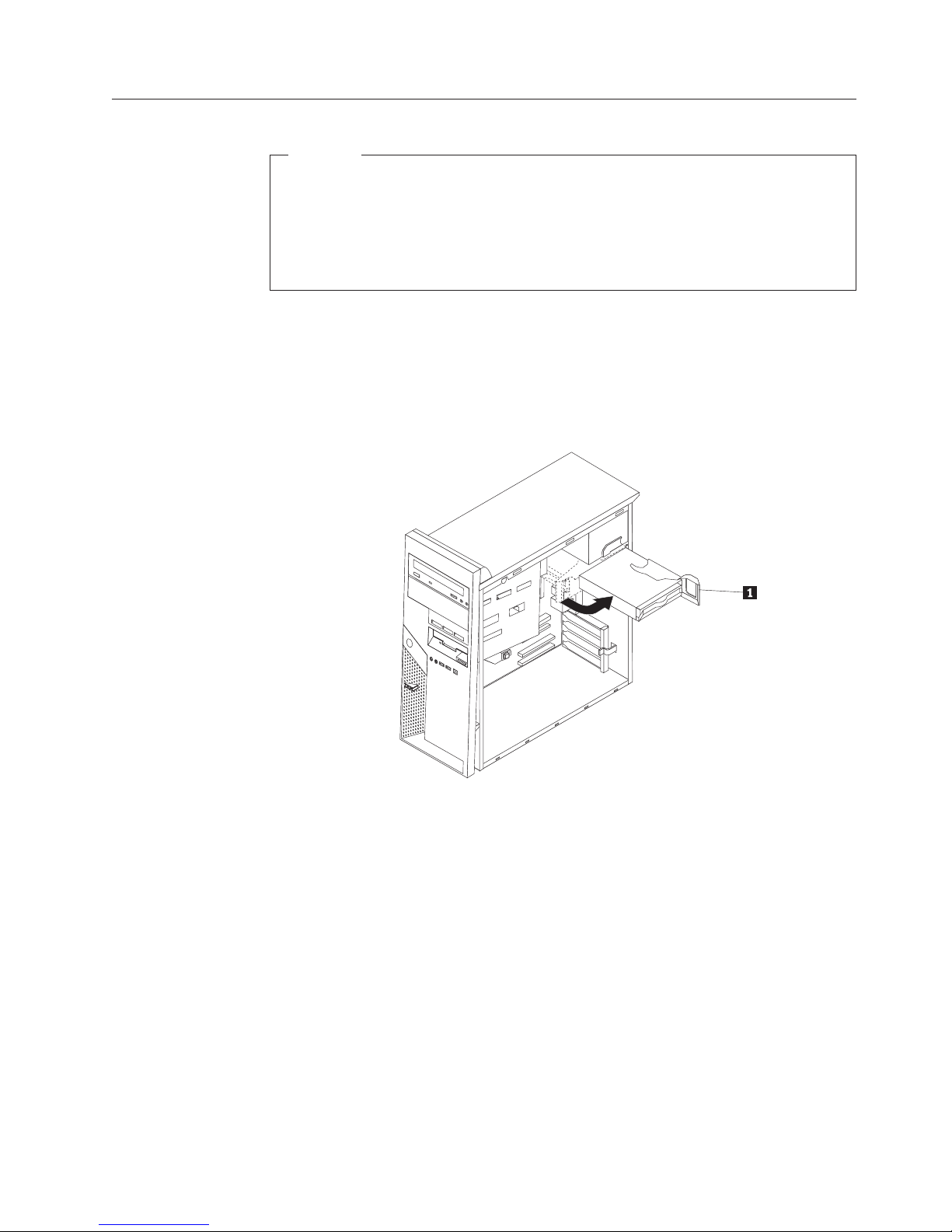

2.
Prima
a
alavanca
de
desbloqueio
e
rode
a
unidade
de
disco
rígido
para
fora
utilizando
a
pega
azul
1
para
permitir
o
acesso
às
ligações
de
cabos
da
fonte
de
alimentação.
Nota:
Ao
desligar
os
cabos
da
fonte
de
alimentação,
tenha
em
atenção
a
localização
de
cada
conector.
3.
Desligue
o
cabo
da
fonte
de
alimentação
ligado
a
cada
uma
das
unidades.
4.
Desligue
os
cabos
da
fonte
de
alimentação
ligados
à
placa
de
sistema.
5.
Remova
os
parafusos
da
parte
posterior
da
estrutura
que
fixa
a
fonte
de
alimentação.
Substituir
Unidades
Substituíveis
pelo
Cliente
(CRUs
-
Customer
Replaceable
Units)
5
6.
Exerça
alguma
pressão
sobre
a
peça
de
fixação
metálica
e
remova
a
fonte
de
alimentação
do
computador.
7.
Instale
a
nova
fonte
de
alimentação
na
estrutura
de
modo
a
que
os
orifícios
para
os
parafusos
da
fonte
de
alimentação
e
da
estrutura
fiquem
alinhados.
Nota:
Utilize
apenas
os
parafusos
fornecidos
pela
IBM.
8.
Instale
e
aperte
os
quatro
parafusos
na
parte
posterior
da
estrutura
que
fixa
a
fonte
de
alimentação.
9.
Volte
a
ligar
os
conectores
da
fonte
de
alimentação
à
placa
de
sistema.
10.
Volte
a
ligar
o
conector
da
fonte
de
alimentação
a
cada
uma
das
unidades.
11.
Rode
a
unidade
de
disco
rígido
para
o
interior
até
encaixar
na
posição.
12.
Certifique-se
de
que
todos
os
componentes
foram
correctamente
reinstalados
e
de
que
não
deixou
quaisquer
ferramentas
ou
parafusos
soltos
no
interior
do
computador.
13.
Para
terminar
a
instalação,
consulte
a
secção
“Concluir
a
instalação”
na
página
19.
6
Manual
de
Remoção
e
Substituição
de
Equipamento
Remover
e
substituir
a
placa
de
sistema
Atenção
Não
abra
nem
tente
efectuar
quaisquer
reparações
no
computador
antes
de
ler
atentamente
a
secção
“Informações
importantes
sobre
segurança”
do
Manual
de
Consulta
Rápida
fornecido
com
o
computador.
Caso
já
não
possua
esta
cópia
do
Manual
de
Consulta
Rápida,
poderá
obter
uma
versão
online
a
partir
do
Web
site
da
IBM
no
endereço
http://www.ibm.com/pc/support.
Para
remover
e
substituir
a
placa
de
sistema,
execute
os
seguintes
procedimentos:
1.
Desligue
a
alimentação
do
computador
para
permitir
o
respectivo
arrefecimento
durante
uma
hora.
2.
Remova
a
cobertura.
Consulte
a
secção
“Retirar
a
cobertura”
na
página
1.
3.
Apoie
o
computador
sobre
o
respectivo
painel
lateral.
4.
Tome
nota
correctamente
da
localização
de
todas
as
ligações
de
cabos
na
placa
de
sistema.
Será
necessário
proceder
à
respectiva
ligação
correcta
durante
a
instalação
de
uma
nova
placa
de
sistema.
Nota:
Tome
nota
do
percurso
dos
cabos.
É
importante
passar
os
cabos
do
mesmo
modo
que
na
instalação
de
uma
nova
placa
de
sistema.
5.
Desligue
todos
cabos
ligados
à
placa
de
sistema.
Consulte
a
secção
“Identificar
componentes
na
placa
de
sistema”
na
página
4
para
localizar
os
cabos.
6.
Remova
a
grelha
deflectora,
premindo
a
patilha
e
puxando
a
grelha
deflectora
para
cima.
Substituir
Unidades
Substituíveis
pelo
Cliente
(CRUs
-
Customer
Replaceable
Units)
7

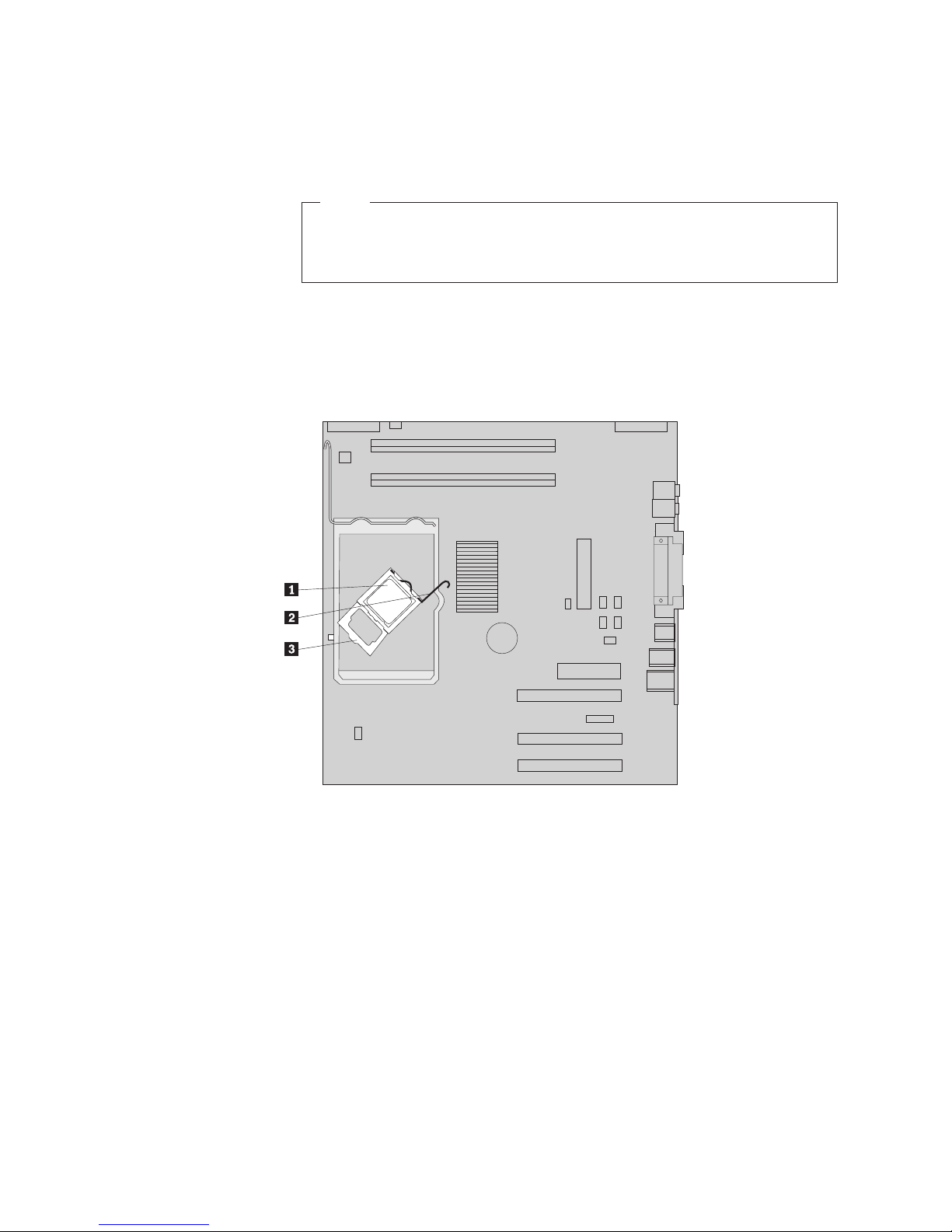

7.
Remova
os
parafusos
1
a
7,
e
remova
a
placa
de
sistema.
8.
Coloque
a
placa
de
sistema
a
substituir
junto
da
nova
placa
de
sistema
numa
superfície
limpa
e
plana.
9.
Remova
o
microprocessador
da
placa
de
sistema
a
substituir
para
a
nova
placa
de
sistema.
Consulte
a
secção
“Remover
e
substituir
o
microprocessador”
na
página
10.
Regresse
a
esta
secção
após
a
instalação
do
microprocessador.
10.
Remova
todas
as
placas
adaptadoras
da
placa
de
sistema
a
substituir.
Consulte
a
secção
“Remover
e
instalar
adaptadores”
na
página
16.
11.
Remova
toda
a
memória
da
placa
de
sistema
a
substituir
para
a
nova
placa
de
sistema.
Consulte
a
secção
“Remover
e
substituir
memória”
na
página
16.
8
Manual
de
Remoção
e
Substituição
de
Equipamento
12.
Instale
a
nova
placa
de
sistema
na
estrutura
do
computador,
alinhando
as
quatro
ranhuras
da
placa
metálica
na
parte
inferior
da
placa
de
sistema
com
as
patilhas
na
estrutura.
Importante
Se
a
placa
metálica
não
estiver
correctamente
alinhada
ao
instalar
os
parafusos,
poderá
danificar
a
placa
de
sistema.
13.
Alinhe
os
sete
orifícios
para
parafusos
e
instale
os
parafusos.
14.
Instale
todas
as
placas
de
adaptador
na
nova
placa
de
sistema.
Consulte
a
secção
“Remover
e
instalar
adaptadores”
na
página
16.
15.
Instale
a
grelha
deflectora,
alinhando
as
patilhas
com
os
orifícios
na
estrutura.
Certifique-se
de
que
passa
o
cabo
através
da
ranhura
na
parte
lateral
da
grelha
deflectora.
16.
Volte
a
ligar
todos
os
cabos
que
tenham
sido
desligados
da
placa
de
sistema.
Certifique-se
de
que
passou
todos
os
cabos
correctamente.
Consulte
secção
“Identificar
componentes
na
placa
de
sistema”
na
página
4
para
obter
informações
sobre
as
localizações
dos
cabos.
17.
Para
terminar
a
instalação,
consulte
a
secção
“Concluir
a
instalação”
na
página
19.
Substituir
Unidades
Substituíveis
pelo
Cliente
(CRUs
-
Customer
Replaceable
Units)
9
Remover
e
substituir
o
microprocessador
Atenção
Não
abra
nem
tente
efectuar
quaisquer
reparações
no
computador
antes
de
ler
atentamente
a
secção
“Informações
importantes
sobre
segurança”
do
Manual
de
Consulta
Rápida
fornecido
com
o
computador.
Caso
já
não
possua
esta
cópia
do
Manual
de
Consulta
Rápida,
poderá
obter
uma
versão
online
a
partir
do
Web
site
da
IBM
no
endereço
http://www.ibm.com/pc/support.
Importante
Encerre
o
sistema
e
desligue
a
alimentação
do
computador
no
mínimo
uma
hora
antes
de
remover
o
microprocessador,
de
forma
a
permitir
o
arrefecimento
da
interface
térmica
entre
o
microprocessador
e
o
dissipador
de
calor.
Ao
receber
um
novo
microprocessador,
receberá
igualmente
um
novo
dissipador
de
calor
e
uma
caneta
a
vácuo.
É
necessário
substituir
o
dissipador
de
calor,
bem
como
o
microprocessador.
Se
utilizar
o
dissipador
de
calor
antigo
com
o
novo
microprocessador,
poderá
provocar
o
sobreaquecimento
e
o
encerramento
esporádico
do
computador.
Importante
Evite
manusear
o
microprocessador
com
as
mãos
e
evite
tocar
nos
contactos
do
microprocessador.
Utilize
a
caneta
a
vácuo
para
remover
e
instalar
o
microprocessador.
Se
for
necessário
tocar
no
microprocessador,
toque
apenas
nas
partes
laterais.
Para
remover
o
microprocessador,
execute
os
seguintes
procedimentos:
1.
Desligue
a
alimentação
do
computador
para
permitir
o
respectivo
arrefecimento
durante
uma
hora.
2.
Abra
a
cobertura.
Consulte
a
secção
“Retirar
a
cobertura”
na
página
1.
3.
Apoie
o
computador
sobre
o
respectivo
painel
lateral.
10
Manual
de
Remoção
e
Substituição
de
Equipamento

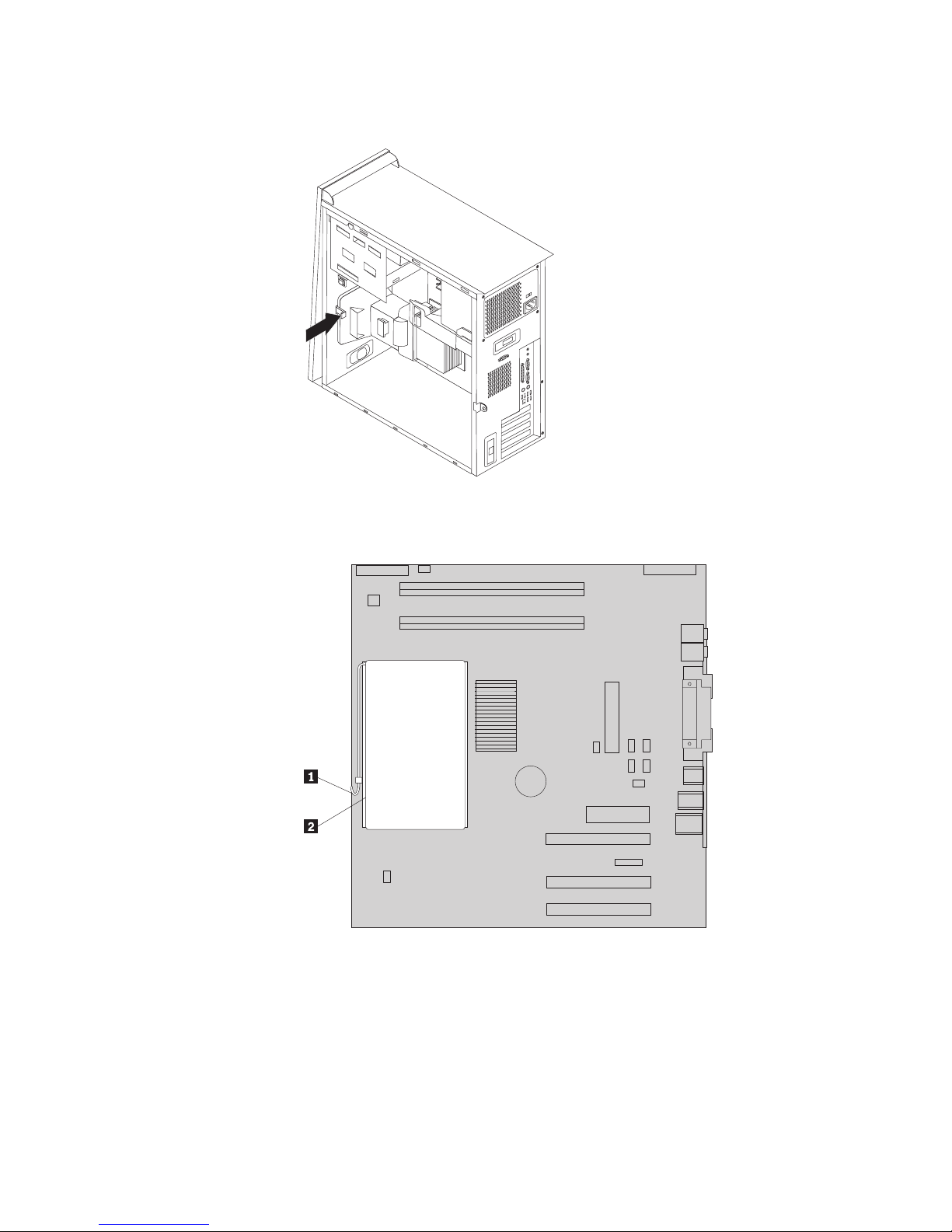

4.
Remova
a
grelha
deflectora,
premindo
a
patilha
e
puxando
a
grelha
deflectora
para
cima.
5.
Desligue
o
cabo
da
ventoinha
da
placa
de
sistema.
Tenha
em
atenção
a
localização
do
cabo
na
placa
de
sistema.
6.
Solte
a
alavanca
1
que
fixa
o
dissipador
de
calor
do
microprocessador
2.
Substituir
Unidades
Substituíveis
pelo
Cliente
(CRUs
-
Customer
Replaceable
Units)
11
7.
Remova
o
dissipador
de
calor:
v
Se
estiver
a
substituir
o
microprocessador
por
um
novo,
utilize
o
novo
dissipador
de
calor.
Nota
Se
utilizar
o
dissipador
de
calor
antigo
com
o
novo
microprocessador,
poderá
provocar
o
sobreaquecimento
e
o
encerramento
esporádico
do
computador.
v
Se
não
estiver
a
substituir
o
microprocessador,
coloque
o
dissipador
de
calor
sobre
o
respectivo
painel
lateral,
sobre
uma
superfície
limpa
e
plana,
de
forma
a
que
a
interface
térmica
na
parte
inferior
do
dissipador
de
calor
não
fique
em
contacto
com
a
superfície.
8.
Solte
a
alavanca
2
que
fixa
o
microprocessador
1
e
rode
a
peça
de
fixação
do
microprocessador
3
para
a
posição
de
abertura.
12
Manual
de
Remoção
e
Substituição
de
Equipamento
