Lenze AC Tech EZXDB3712A1 User manual

Lenze - AC Tech • 630 Douglas Street • Uxbridge MA 01569 • USA • Sales [phone] • Service [phone] • www.lenze-actech.com Document: DBV01C-e1

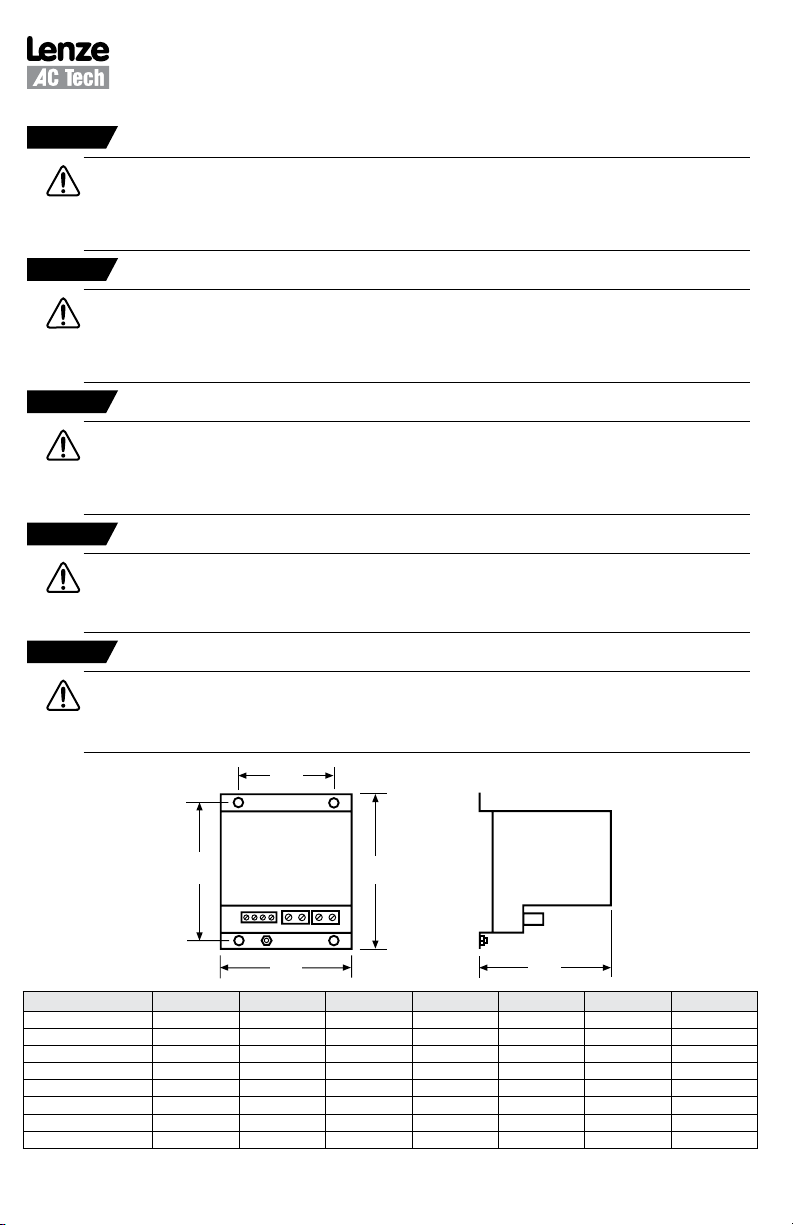

Type Typ kW a [mm] a1 [mm] b [mm] b1 [mm] c [mm] m [kg]
EZXDB371_A1 0.25 - 0.37 79 51 117 103 79 0.4
EZXDB112_A1 0.55 - 1.1 79 51 117 103 79 0.5
EZXDB222_A1 1.5 - 2.2 79 51 117 103 109 0.6
EZXDB402_A1 3.0 - 4.0 79 51 117 103 142 0.7
EZXDB552_A1 5.5 107 51 117 103 170 1.0
EZXDB752_A1 7.5 107 51 117 103 170 1.1
EZXDC153_A1 11 ... 15 79 51 117 103 79 0.5
EZXDC223_A1 11 ... 22 79 51 117 103 79 0.5
ENGLISH SMV frequency inverter: Dynamic Braking
WARNING!
Remove power from the controller and wait three minutes before wiring the DB module.
Incorrect wiring of the B+ and B- terminals will result in equipment damage! The B+ terminal on the DB module must
be connected to the B+ terminal on the controller, and the B- terminal on the DB module must be connected to the
B- terminal on the controller.
DEUTSCH Frequenzumrichter SMV: Bremsmodul
WARNUNG!
Vor dem Anschluss des Bremsmoduls muss der Frequenzumrichter für mindestens drei Minuten vom Netz getrennt
sein. Eine fehlerhafte Verdrahtung der Klemmen B+ und B- führt zu einem Geräteschaden! Die Klemme B+ am
Bremsmodul muss mit der Klemme B+ am Frequenzumrichter verbunden werden. Die Klemme B- am Bremsmodul
muss mit der Klemme B- am Frequenzumrichter verbunden werden.
FRANÇAIS Convertisseur de fréquence SMV : Frein Dynamique
AVERTISSEMENT !
Déconnecter le convertisseur de fréquence du réseau et attendez trois minutes avant de câbler le module de freinage.
Un câblage erroné de B+ et de B- entraînera une détérioration du matériel ! La borne B+ du module de freinage doit
être reliée à la borne B+ du convertisseur de fréquence, et la borne B- du module de freinage doit être reliée à la
borne B- du convertisseur de fréquence.
ITALIANO Convertitore di frequenza SMV: frenatura dinamica
ATTENZIONE!
Rimuovere l’alimentazione dall’inverter ed attendere tre minuti prima di cablare il modulo DB. Il cablaggio errato
di B+ e B- provoca danni all’apparecchiatura! Il morsetto B+ del modulo DB deve essere collegato al morsetto B+
dell’inverter, il morsetto B- del modulo DB deve essere collegato al morsetto B- dell’inverter.
ESPAÑOL Convertidor de frecuencia SMV: Freno Dinámico
¡AVISO!
Quitar tensión del convertidor y esperar tres minutos antes de cablear el módulo DB.
¡El cableado incorrecto de los terminales B+ y B- dañará el equipo! El terminal B+ en el módulo DB se debe conectar
al terminal B+ del convertidor, y el terminal B- del módulo DB se debe conectar al terminal B- del convertidor.
a
a1
b
b1
cDL03-001

Lenze - AC Tech • 630 Douglas Street • Uxbridge MA 01569 • USA • Sales [phone] • Service [phone] • www.lenze-actech.comENGLISH The DB module is a heat producing device; DO NOT mount the DB module below the controller! The DB module must be
mounted above or to the side of the controller.
The Dynamic Braking option terminals have a basic isolation (single insulating distance).
DEUTSCH Das Bremsmodul strahlt Wärme ab. Die Montage des Bremsmoduls unterhalb des Frequenzumrichters ist NICHT zulässig!
Das Bremsmodul muss entweder neben oder über dem Frequenzumrichter montiert werden.
Das Bremsmodul Steuerklemmen sind basisisoliert (einfache Trennstrecke).
FRANÇAIS Le module de freinage est un appareil produisant de la chaleur. NE PAS installer le module de freinage sous le convertisseur
de fréquence ! Le module de freinage doit être installé à coté ou au-dessus du convertisseur de fréquence.
Le Frein Dynamique bornes de commande possèdent une isolation de base (espace interborne simple).
ITALIANO Il modulo DB genera calore; NON montare il modulo DB sotto l’inverter! Il modulo DB deve essere montato sopra o a
lato dell’inverter.
La frenatura dinamica opzionale i terminali possiedono un isolamento di base (distanza di isolamento singola).
ESPAÑOL El módulo DB es un equipo disipador de calor; NO montar el módulo DB tras el convertidor! El módulo DB se debe montar
en la parte superior ó lateral del convertidor.
La opción de freno dinámico terminales tienen un aislamiento básico (distancia simple de aislamiento).
Installation • Installazione • InstalaciónEZXDB371_A1...EZXDB752_A1 (0.25 - 7.5 kW); EZXDC153_A1 ... EZXDC223_A1 (11-22kW)
NEMA 1 (IP31)
NEMA 4X (IP65)
<_ 1.5 mm²
(16 AWG)
7mm
+
-

Lenze - AC Tech • 630 Douglas Street • Uxbridge MA 01569 • USA • Sales [phone] • Service [phone] • www.lenze-actech.com ENGLISH Resistor Data
DEUTSCH Widerstandsdaten
FRANÇAIS Caractéristiques des Résistances
ITALIANO Dimensioni resistenza
ESPAÑOL Datos de la Resistencia
Type
Typ
Tipo
SMV
kW R [Ω] Wperm kWmax
Recommended External Resistor
Empfohlener externer Bremswiderstand
Résistance externe recommandée
Resistenza esterna consigliata
Resistencia externa recomendada
240 Vac
EZXDB3712A1 0.25 - 0.37 250 25 0.6
EZXDB1122A1 0.55 - 1.1 125 50 1.2
EZXDB2222A1 1.5 - 2.2 63 95 2.4
EZXDB4022A1 3.0 - 4.0 42 145 3.6
EZXDB5522A1 5.5 28 210 5.3
EZXDB7522A1 7.5 21 290 7.1
EZXDC1532A1 11 ... 15 12 500 12.5 841-009 (240 VAC)
400/480 Vac
EZXDB3714A1 0.25 - 0.37 1000 25 0.47 / 0.6
EZXDB1124A1 0.55 - 1.1 500 50 0.94 / 1.2
EZXDB2224A1 1.5 - 2.2 250 95 1.9 / 2.4
EZXDB4024A1 3.0 - 4.0 167 145 2.8 / 3.6
EZXDB5524A1 5.5 110 220 4.3 / 5.4
EZXDB7524A1 7.5 83 290 5.7 / 7.2
EZXDC2234A1 11 ... 15 47 510 10.0 / 12.7 841-009 (400/480 VAC)
EZXDC2234A1 18.5 ... 22 31 770 15.2 / 19.3 841-011
600 Vac
EZXDB1126A1 0.75 - 1.1 775 50 1.2
EZXDB2226A1 1.5 - 2.2 388 95 2.4
EZXDB4026A1 3.0 - 4.0 258 145 3.6
EZXDB5526A1 5.5 172 220 5.4
EZXDB7526A1 7.5 129 290 7.3
EZXDC2236A1 11 ... 15 70 530 13.4 841-010
EZXDC2236A1 18.5 ... 22 47 800 19.9 841-012
841-009
(400/480 Vac)
841-009
(230/240 Vac)
108 mm
178 mm
200 mm
R+ R-
50
86 mm
178 mm
200 mm
108 mm
R-
R+
50
86 mm
841-010
&

Lenze - AC Tech • 630 Douglas Street • Uxbridge MA 01569 • USA • Sales [phone] • Service [phone] • www.lenze-actech.comLenze - AC Tech • 630 Douglas Street • Uxbridge MA 01569 • USA • Sales [phone] • Service [phone] • www.lenze-actech.com• P121,P122, or
oder
o, ou
P123 = 21
• P142 = 24
ENGLISH Parameter Setting
DEUTSCH Parametrierung
FRANÇAIS Paramétrage
ITALIANO Configurazione parametri
ESPAÑOL Ajuste de parámetros
ENGLISH Resistor Data
DEUTSCH Widerstandsdaten
FRANÇAIS Caractéristiques des Résistances
ITALIANO Dimensioni resistenza
ESPAÑOL Datos de la Resistencia
SMV
EZXD_...A1
42 43 46 47
PE
R+ R-B- B+
B- B+
14 11 4 13A 13B 13C
46 47
4 13x
46 47
4 13x
P120 = 01P120 = 02
0.2 Nm/ 2 lb-in
6 mm /0.24 in
2.5mm² /AWG 14
0.5 Nm / 4.5 lb-in
6 mm /0.24 in
1.5mm² /AWG 16
0.5 Nm / 4.5 lb-in
6 mm /0.24 in
2.5mm² /AWG 14
L < 30 cm
_
External Resistor
841-xxx
NOTE: External Resistors are only
used with EZXDC...A1
(11kW and larger) models
841-011
(400/480 Vac)
178 mm
200 mm
209 mm
50
86 mm
R-
R+
841-012
&
