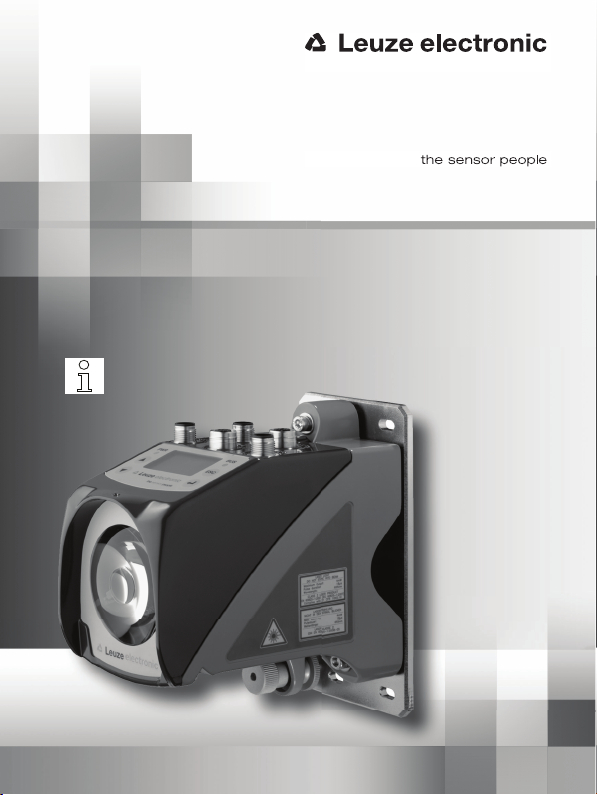

Leuze electronic AMS 3xxi User manual

AMS 3xxi
Optisches Lasermesssystem
Die ausführliche Technische Beschreibung erhalten Sie als
PDF-Dokument per Download unter www.leuze.com:
Download -> identifizieren -> Optische Entfernungsmessung und
Positionierung
Kurzbeschreibung
de 01-2011/04 50113385

2AMS3xx i Leuze electronic
1 Sicherheitshinweise
1.1 Bestimmungsgemäßer Gebrauch
Das AMS 3xxiist ein absolut messendes optische Lasermesssystem, das Entfernungsmes-
sungen bis zu 300m zur Positionierung von automatisierten, bewegten Anlagenteilen
erlaubt.
Unzulässig ist insbesondere die Verwendung
• in Räumen mit explosibler Atmosphäre
• in sicherheitsrelevanten Schaltungen
1.2 Sicherheitsbewusstes Arbeiten
Betriebsanleitung lesen!
Vor der Inbetriebnahme Beipackzettel und Betriebsanleitung lesen.
Achtung!
Eingriffe und Veränderungen an den Geräten, außer den in Beipackzettel und Betriebsanlei-
tung ausdrücklich beschriebenen, sind nicht zulässig.
Das Gerät darf nicht geöffnet werden. Zuwiderhandlungen führen zum Verlust der Garantie.
Zugesicherte Eigenschaften können nach Öffnen des Gerätes nicht mehr garantiert werden.
Anschluss, Montage, Inbetriebnahme und Einstellung nur durch Fachpersonal.
Örtlich geltende gesetzliche Bestimmungen und Unfallverhütungsvorschriften beachten
(Verantwortung des Betreibers).
Gerät bei Inbetriebnahme vor Feuchte und Verunreinigung schützen. Betriebsspannung,
Schutzart, VDE-Schutzklasse und Schutzbeschaltung beachten.
Das System, in das das Lasermesssystem eingebunden ist, ist so auszulegen, dass es bei
einer Fehlfunktion des Lasermesssystems oder einem Ausfall der Spannungsversorgung
nicht zu Gefahren für Personen oder Sachen kommen kann (folgeschadensicher - fail safe).
Das AMS 3xxiist kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, daher nicht für Si-
cherheitsfunktionen verwendbar.
Achtung Laserstrahlung!
Das AMS 3xxiarbeitet mit einem Rotlichtlaser der Klasse 2 gemäß EN 60825-1. Bei
länger andauerndem Blick in den Strahlengang kann die Netzhaut im Auge beschädigt
werden!
Nie direkt in den Strahlengang blicken!

Leuze electronic AMS 3xx i 3
TNT 35/7-24V
Laserstrahl des AMS 3xxinicht auf Personen richten!
Bei der Montage und Ausrichtung des AMS 3xxiauf Reflexionen des Laserstrahls
durch spiegelnde Oberflächen achten!
Laserschutzbestimmungen gemäß (DIN) EN 60825-1 in der neuesten Fassung beach-
ten!
Achtung!
VORSICHT! Wenn andere als die hier angegebenen Bedienungs- und Justiereinrich-
tungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu ge-
fährlicher Strahlungsexposition führen.
EIFGB/USAD

4AMS3xx i Leuze electronic
2 Technische Daten (Auszug)
2.1 Allgemeine Daten
Messtechnische Daten AMS 3xxi40 (H) AMS 3xxi120 (H) AMS 3xxi200 (H) AMS 3xxi300 (H)
Messbereich 0,2 … 40m 0,2 … 120m 0,2 … 200m 0,2 … 300m
Genauigkeit ± 2mm ± 2mm ± 3mm ± 5mm
Reproduzierbarkeit
1)
0,3mm 0,5mm 0,7mm 1mm
Lichtfleckdurchmesser d40mm d100mm d150mm d225mm
Verfahrgeschwindigkeit d10m/s
Elektrische Daten
Versorgungsspannung VIN
2)
18 …30VDC
Stromaufnahme
ohne Geräteheizung
mit Geräteheizung
d250mA / 24VDC
d500mA / 24VDC
Optische Daten
Sender Laserdiode, Rotlicht, Wellenlänge 650 … 690nm
Laserklasse 2 nach EN 60825-1, CDRH
Schaltein-/ausgänge 2, programmierbar
Eingänge verpolgeschützt
Ausgänge max. 60mA, kurzschlusssicher
Mechanische Daten
Gehäuse Zink- und Alu-Druckguss
Optik Glas
Gewicht ca. 2,45kg
Schutzart
3)
IP 65 nach EN 60529
Umweltbedingungen
Betriebstemperatur
ohneGeräteheizung
mit Geräteheizung
4)
-5°C … +50°C
-30°C … +50°C
Lagertemperatur -30°C … +70°C
Rel. Luftfeuchtigkeit
(nicht kondensierend) max. 90%
1) Statistischer Fehler 1 Sigma, minimale Einschaltdauer 2min.
2) Bei UL-Applikationen: nur für die Benutzung in "Class 2" Stromkreisen nach NEC.
3) Bei verschraubten M12-Steckern bzw. aufgesetzten Abdeckkappen.
4) Bei Geräten mit Heizung kann der Ein-/Ausschaltbereich der internen Heizung zur Vermeidung von
Kondensniederschlag erweitert werden. Eine 100%-ige Vermeidung von Kondensniederschlag kann
aufgrund der begrenzten Heizleistung des AMS 3xxinicht garantiert werden.

Leuze electronic AMS 3xx i 5
TNT 35/7-24V

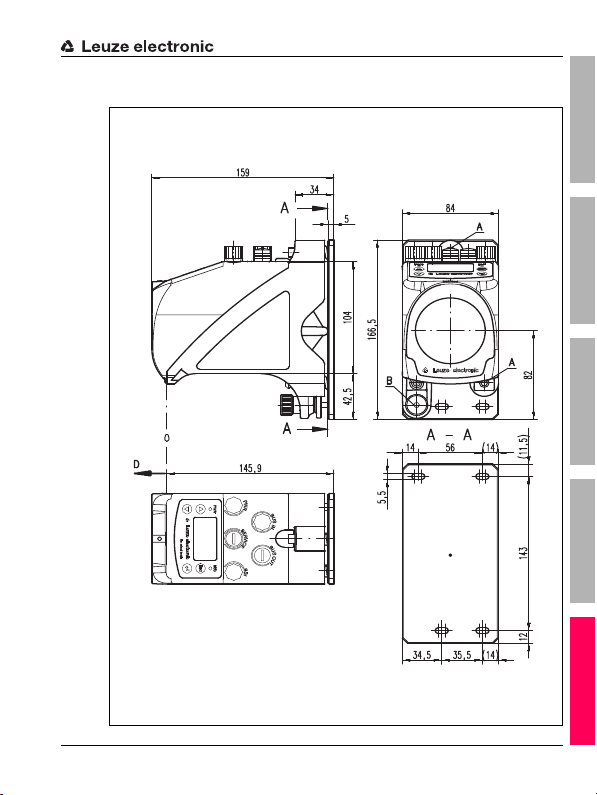

2.2 Maßzeichnung
AM5 Schraube zur Ausrichtung
BRändelmutter mit Innensechskant SW4 und
M5 Mutter zur Fixierung
Coptischen Achse
DNullpunkt der zu messenden Entfernung
EIFGB/USAD

6AMS3xx i Leuze electronic

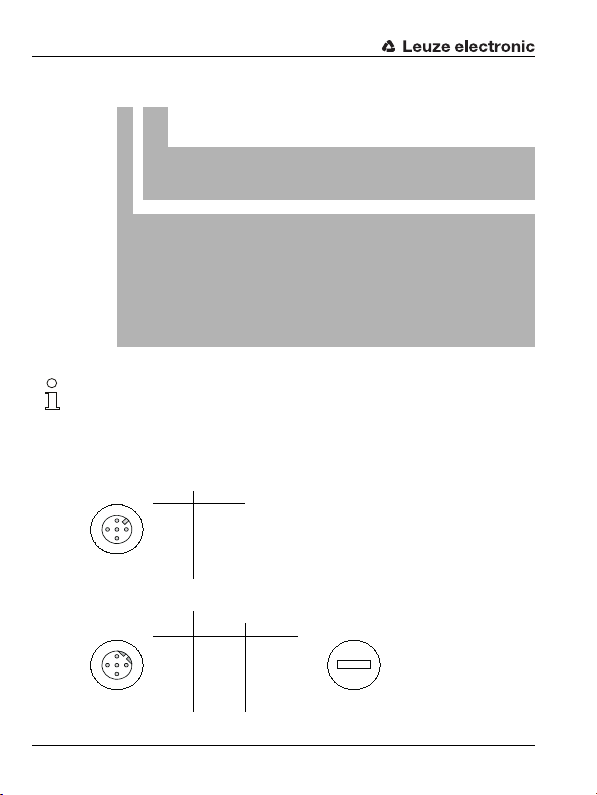

2.3 Typenschlüssel
Hinweis!
Für die Schnittstellen PROFINET, PROFIBUS, EtherNet/ IP, DeviceNet, CANopen sind die
GSD, GSDML, EDS bzw. XML-Dateien auf unserer homepage verfügbar: www.leuze.de.
2.4 Schnittstellen
Alle AMS 3xxi
AMS 300i
AMS 3 xx i yyy H
Heizungsoption H = Mit Heizung
Reichweite 40 Max. Reichweite in m
120 Max. Reichweite in m
200 Max. Reichweite in m
300 Max. Reichweite in m
i = Integrierte Feldbus-Technologie
Schnittstelle 00 RS 422/RS 232
01 RS 485
04 PROFIBUS DP / SSI
08 TCP/IP
35 CANopen
38 EtherCAT
48 PROFINET RT
55 DeviceNet
58 EtherNet/IP
84 Interbus
AMS Absolutes MessSystem
PWR
(Stecker, A-kod.)
Pin Signal
1VIN
2I/O1
3GND
4I/O2
5FE
Gewinde FE
Pin Signal
BUS IN
(Stecker, B-kod.)
422 232 BUS OUT
1Rx NC
2 Tx- TxD
3 GND ISO GND ISO
4Tx NC
5Rx- RxD
Gewinde FE FE
3
2
1
4
5
3
2
1
4
5

Leuze electronic AMS 3xx i 7
TNT 35/7-24V
AMS 3x8i
AMS 3x5i
AMS 301i, AMS 304i
AMS 384i
* Schirm über RC auf Gehäuse
BUS IN
(Buchse, D-kod.)
Pin Signal BUS OUT
(Buchse, D-kod.)
Pin Signal
1 TD+ 1 TD+
2 RD+ 2 RD+
3 TD- 3 TD-
4 RD- 4 RD-
Gewinde FE Gewinde FE
Pin Signal Pin Signal
BUS IN
(Stecker, A-kod.)
AMS 335iAMS 355iBUS OUT
(Buchse, A-kod.)
AMS 335iAMS 355i
1 Drain Drain 1 Drain Drain
2V+ 2V+
3V- 3V-
4 CAN_H CAN_H 4 CAN_H CAN_H
5 CAN_L CAN_L 5 CAN_L CAN_L
Gewinde FE FE Gewinde FE FE
Pin Signal Pin Signal
BUS IN
(Stecker, B-kod.)
AMS 301iAMS 304iBUS OUT
(Buchse, B-kod.)
AMS 301iAMS 304i
1 NC NC 1 VCC 485 VP
2 RS 485 B A (N) 2 RS 485 B A (N)
3 GND 485 GNDP 3 GND 485 GNDP
4 RS 485 A B (P) 4 RS 485 A B (P)
5 FE FE 5 FE FE
Gewinde Schirm Schirm Gewinde Schirm Schirm
Pin Signal
SSI
(Stecker, B-kod.)
AMS 304i: SSI-Schnittstelle
1 DATA+
2 DATA-
3CLK+
4CLK-
5FE
Gewinde FE
BUS IN
(Stecker, B-kod.)
Pin Signal BUS OUT
(Buchse, B-kod.)
Pin Signal
1DO 1DO
2/DO 2/DO
3DI 3DI
4/DI 4/DI
5 Data GND 5 Data GND
Gewinde Schirm* Gewinde Schirm
1
2
3
4
1
2
3
4
1
4
3
2
5
1
2
3
4
5
3
2
1
4
5
1
2
3
4
5
3
2
1
4
5
3
2
1
4
5
1
2
3
4
5
EIFGB/USAD

8AMS3xx i Leuze electronic
3 Inbetriebnahme
3.1 Montage
Montage des AMS 3xxiund des zugehörigen Reflektors an zwei gegenüberliegenden, plan-
parallelen, ebenen Wänden bzw. Anlagenteilen.
• Befestigung mittels M5-Schrauben. Sichern der Schrauben gegen Lösen durch Vibra-
tionen mit einer Zahnscheibe. Auf unterbrechungsfreie Sichtverbindung zwischen
AMS und Reflektor achten!
• Reflektormontage: Der Reflektor wird mit 4 Schrauben (M5) an einer senkrechten
Wand befestigt. Der Reflektor wird unter Verwendung der beiliegenden Unterlegteile
geneigt. Den Reflektor um ca. 1° neigen.
• Ausrichtung des Laserlichtflecks mittig auf dem Reflektor mit Hilfe zweier M5-Schrau-
ben mit Innensechkant ("A"). Fixierung mit Rändelmutter und Kontermutter SW 4 ("B").
• Minimale Montageabstände beachten:
AMS - AMS: Min. Parallelabstand der benachtbarten Laserlichtflecke = 100mm +
(max. Messdistanz in mm x 0,01).
DDLS 200 - AMS: 100mm.
Inbetriebnahme mit Werkseinstellungen
• Spannungsversorgung, ggf. Schaltein-/-ausgänge, Service-Schnittstelle und Host-/
Bus-Schnittstelle anschließen.
• Betriebsspannung einschalten, LED PWR muss grün leuchten

Leuze electronic AMS 3xx i 9
TNT 35/7-24V

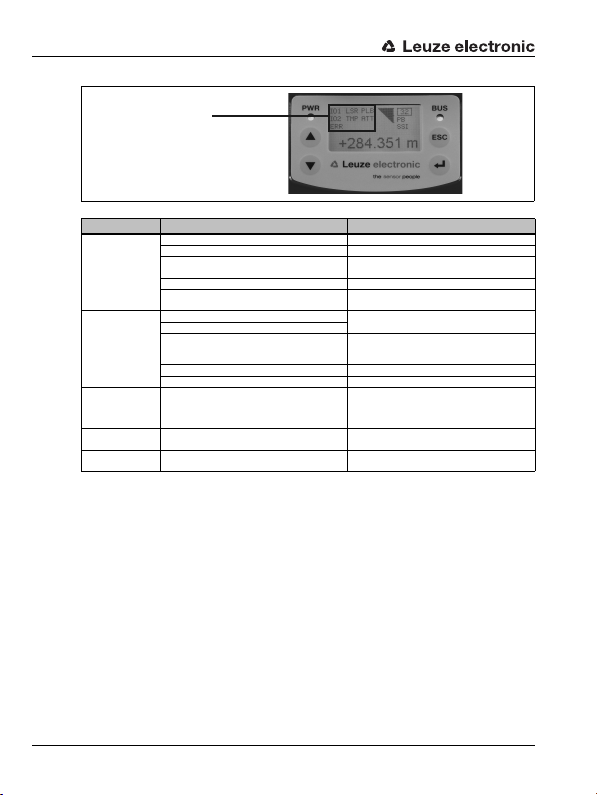

4 Display/Bedienfeld
Bild 4.1: Aufbau des Bedienfeldes am Beispiel der PROFIBUS-Gerätevariante AMS 304i
Hinweis!
Das Bild dient nur zur Illustration und entspricht bei der Angabe der Bus-/Schnittstelleninfo
sowie in der LED Benennung nicht allen Gerätevarianten.
LED-Anzeigen
LED PWR aus keine Betriebsspannung
grün blinkend Initialisierungsphase, Gerät ok
grün Dauerlicht Gerät ok
rot blinkend Warnung, Gerät ok
rot Dauerlicht Gerätefehler/Lichtstrahlunterbrechung
LED BUS aus keine Betriebsspannung
grün blinkend Initialisierung Bus
grün Dauerlicht Busbetrieb ok
rot blinkend Kommunikationsfehler
LED NET
(AMS 355i,
AMS 358i)
aus Spannungsversorgung fehlt
grün blinkend Funktionstest, Zuordnung zum Master fehlt, keine Verbindung zu
anderen Adressen
grün Dauerlicht Buskommunikation ok
rot blinkend Funktionstest,Time out in der Buskommunikation
rot Dauerlicht keine Buskommunikation möglich
grün/rot blinkend Kommunikationsfehler, Selbsttest
Statusanzeige
Bargraph
PWR LED Bus-/Schnittstelleninfo BUS / NET
LED
Bedientasten
Distanz-Messwert
EIFGB/USAD

10 AMS 3xx i Leuze electronic
Bedientasten
Aufwärts Navigieren nach oben/seitlich.
Abwärts Navigieren nach unten/seitlich.
ESC Menüpunkt verlassen.
ENTER Wert bestätigen/eingeben, Wechsel der Menüebenen.
Hauptmenüs
AMS 348i 120
Leuze electronic
GmbH & Co. KG
SW: V 1.3.0 HW:1
SN: ---------------
Hauptmenü Geräteinformation
Netzwerk Information
Address: ---.---.---.---
Netmask: ---.---.---.---
Gateway: ---.---.---.---
MAC ID: --.--.--.--.--.--
DevName: -------------------------
Hauptmenü Netzwerk Information
Beispielhafte Darstellung, da schnittstel-
lenabhängig.
IO1 LSR PLB LNK0
IO2 TMP ATT LNK1
ERR
+ 87,000m
Hauptmenü Status- und Messdaten
Beispielhafte Darstellung, da schnittstel-
lenabhängig.
Parameter
Parameterverwaltung
PROFINET
Positionswert
I/O
Sonstiges
Hauptmenü Parameter
Beispielhafte Darstellung, da schnittstel-
lenabhängig.
Sprachauswahl
o Deutsch
oEnglish
o Español
o Français
o Italiano
Hauptmenü Sprachauswahl
Service
Zustandsmeldungen
Diagnose
Erweiterte Diagnose
Hauptmenü Service
ESC

Leuze electronic AMS 3xx i 11
TNT 35/7-24V
5 Adress- bzw. Parametereinstellung
5.1 Parameterfreigabe
Im Normalbetrieb können Parameter nur betrachtet werden. Sollen Parameter geändert
werden, so muss der Menüpunkt ON im Menü Parameter -> Parameterverwaltung ->
Parameterfreigabe aktiviert werden. Gehen Sie dazu wie folgt vor.
Drücken Sie im Hauptmenü die Bestätigungstaste, um ins Menü
Parameter zu gelangen.
Parameter
Parameterverwaltung
PROFINET
Positionswert
I/O
Sonstiges
Wählen Sie mit den Tasten den Menüpunkt Parameter-
verwaltung an.
Drücken Sie die Bestätigungstaste, um ins Menü Parameter-
verwaltung zu gelangen.
Parameterverwaltung
o Parameterfreigabe
o Passwort
 Parameter auf Default
Wählen Sie im Parameterverwaltungsmenü mit den Tasten
den Menüpunkt Parameterfreigabe an.
Drücken Sie die Bestätigungstaste, um ins Menü Parameter-
freigabe zu gelangen.
Parameterfreigabe
o OFF
oON
Wählen Sie im Parameterfreigabemenü mit den Tasten den
Menüpunkt ON an.
Drücken Sie die Bestätigungstaste, um die Parameterfreigabe ein-
zuschalten.
Parameterfreigabe
o OFF
ON
Die LED PWR leuchtet orange, das Display wird invers dargestellt.
Sie können jetzt einzelne Parameter am Display einstellen.
Drücken Sie zweimal die ESC-Taste, um zurück ins Parameterme-
nü zu gelangen.
ESC
ESC
EIFGB/USAD

12 AMS 3xx i Leuze electronic
5.2 Parameter betrachten bzw. ändern
Solange die Parameterfreigabe aktiviert ist, wird die komplette Anzeige des AMS 3xxiinver-
tiert dargestellt.
Einstellen von Werten wie z.B. Adresse
Wenn eine Werte-Eingabe möglich ist, sieht das Display wie folgt aus:
Den gewünschten Wert stellen Sie mit den Tasten und ein. Eine versehentliche
Falscheingabe können Sie durch Anwählen von <-| und anschließendes Drücken von
korrigieren.
Wählen Sie dann save mit den Tasten aus und speichern Sie den eingestellten Wert
durch Drücken von .
Nachdem die Adresse bzw. die Parameter eingestellt sind, deaktivieren Sie die Parameter-
freigabe wieder.
Hinweis!
Bei Geräten mit GSD, EDS oder XML Dateien wird nur die Adresse über das Display einge-
stellt. Alle anderen Parameter werden über die genannten Dateien verwaltet.
100
<-|0123456789 save
Standard ----------------- Maßeinheit
126 | |
Stelle löschen
Ziffer eingeben
speichern

Leuze electronic AMS 3xx i 13
TNT 35/7-24V
6 Diagnose und Fehlerbehebung
6.1 Service und Diagnose im Display
Im Hauptmenü des AMS 3xxikann unter der Rubrik Service eine erweiterte "Diagnose"
aufgerufen werden.
Aus dem Hauptmenü Service wird durch Betätigen der Bestätigungstaste die darunter
liegende Menüebene erreicht.
Mit den Aufwärts-/Abwärts-Tasten wird in der angewählten Ebene der entsprechende
Menüpunkt gewählt, mit der Bestätigungstaste wird die Auswahl aktiviert.
Der Rücksprung aus jeder Unterebene in einen darüber liegenden Menüpunkt erfolgt mit
der ESC Taste .
6.1.1 Zustandsmeldungen und Erweiterte Diagnose
Die Zustandsmeldungen sowie die Erweiterte Diagnose dienen der Leuze electronic internen
Bewertung.
6.1.2 Diagnose
Die Diagnosefunktion wird mit Anwahl des Menüpunktes Diagnose aktiviert. Die ESC Taste
deaktiviert die Diagnosefunktion und löscht den Inhalt der Aufzeichnungen.
Die aufgezeichneten Diagnosedaten werden in 2 Felder dargestellt. In der oberen Hälfte der
Anzeige werden Statusmeldungen des AMS sowie der Bargraph angezeigt. Die untere
Hälfte beinhaltet Angaben, die einer Leuze internen Bewertung dienen.
Mit den Aufwärts-/Abwärts-Tasten kann in der unteren Hälfte zwischen verschie-
denen Anzeigen gescrollt werden. Der Inhalt der scrollbaren Seiten dient ausschließlich der
Fa. Leuze zur internen Bewertung.
Die Diagnose hat keinen Einfluss auf die Kommunikation zur Host-Schnittstelle und kann
während des Betrieb des AMS 3xxiaktiviert werden.
Service
Zustandsmeldungen
Diagnose
Erweiterte Diagnose
ESC
ESC
IO1 LSR PLB
IO2 TMP ATT
ERR
Pos. akt.: --------
Pos. min.: --------
Pos. max.: --------
EIFGB/USAD

14 AMS 3xx i Leuze electronic
Anzeige mögliche Fehlerursache Maßnahme
PLB
(nicht plausible
Messwerte)
Laserstrahlunterbrechung Laserspot muss immer auf den Reflektor treffen.
Laserspot außerhalb des Reflektors Verfahrgeschwindigkeit < 10m/s?
Messbereich für maximale Distanz überschritten Verfahrweg einschränken oder AMS mit größerem
Messbereich wählen.
Geschwindigkeit größer 10m/s Geschwindigkeit reduzieren.
Umgebungstemperatur weit außerhalb des zul.
Bereich (Display TMP; PLB)
AMS mit Heizung wählen oder für Kühlung sorgen.
ATT
(ungenügender
Empfangspegel)
Reflektor verschmutzt Reflektor bzw. Glaslinse reinigen.
Glaslinse des AMS verschmutzt
Leistungsminderung durch Schnee, Regen, Nebel,
kondensierender Dampf, oder stark verschmutzte Luft
(Ölnebel, Staub)
Einsatzbedingungen optimieren.
Laserspot nur teilweise auf dem Reflektor Ausrichtung überprüfen.
Schutzfolie auf dem Reflektor Schutzfolie vom Reflektor entfernen.
TMP
(Betriebstemperatur
außerhalb der
Spezifikation)
Umgebungstemperaturenaußerhalb des spezifizierten
Bereichs
Bei tiefen Temperaturen ev. Abhilfe durch einen AMS
mit Heizung.
Bei zu hohen Temperaturen für Kühlung sorgen oder
Montageort verlegen.
LSR
Warnung Laserdiode
Vorausfallmeldung Laserdiode Gerät zum nächstmöglichen Zeitpunkt zum Tausch der
Laserdiode einschicken. Ersatzgerät bereithalten.
ERR
Hardwarefehler
Signalisiert einen nicht zu behebenden Fehler in der
Hardware
Gerät zur Reparatur einschicken.
Statusanzeige

AMS 3xxi
Optical Laser Measurement System
The detailed technical description can be downloaded
in PDF format at www.leuze.com:
Download -> Identify -> Optical distance measuring and positioning
Short Description
en 01-201/04 50113385

2AMS3xx i Leuze electronic
1 Safety notices
1.1 Approved purpose
The AMS 3xxiis an absolute measuring optical laser measurement system which allows
distance measurement of up to 300m for positioning automated moving system parts.
In particular, unauthorized uses include:
• in rooms with explosive atmospheres
• in circuits which are relevant to safety
1.2 Working safely
Read the operating instructions!
Prior to commissioning, read the package insert and the operating instructions.
Attention!
Access to or changes on the devices, except where expressly described in the package insert
and operating manual, are not authorized.
The device must not be opened. Failure to comply will render the guarantee void. Warranted
features cannot be guaranteed after the device has been opened.
Connection, mounting, commissioning and adjustment by specialist personnel only.
Observe applicable legal normatives and accident-prevention regulations (responsibility of
the owner).
During commissioning, protect device against moisture and soiling. Observe operating volt-
age, protection class, VDE safety class and protective circuit.
The system in which the laser measurement system is embedded is to be designed in such
a way that, in the event of laser measurement system malfunction or failure of the voltage
supply, persons and property are not placed at risk (protected against consequential dam-
ages - fail safe).
The AMS 3xxiis not a safety component according to EU machine guidelines. They are not,
therefore, usable for safety functions.
Attention, laser radiation!
The AMS 3xxi operates with a red light laser of class 2 acc. to EN 60825-1. If you look
into the beam path over a longer time period, the retina of your eye may be damaged!
Never look directly into the beam path!

Leuze electronic AMS 3xx i 3
TNT 35/7-24V
Do not point the laser beam of the AMS 3xxi at persons!
When mounting and aligning the AMS 3xxi, avoid reflections of the laser beam off of
reflective surfaces!
Heed the laser safety regulations according to DIN EN 60825-1 in their most current
version!
Attention!
CAUTION! The use of operating and adjusting devices other than those specified here
or carrying out of differing procedures may lead to dangerous exposure to radiation.
EIFGB/USAD

4AMS3xx i Leuze electronic
2 Specifications (excerpt)
2.1 General specifications
Measurement data AMS 3xxi40 (H) AMS 3xxi120 (H) AMS 3xxi200 (H) AMS 3xxi300 (H)
Measurement range 0.2 … 40m 0.2 … 120m 0.2 … 200m 0.2 … 300m
Accuracy ± 2mm ± 2mm ± 3mm ± 5mm
Consistency
1)
0.3mm 0.5mm 0.7mm 1mm
Light spot diameter d40mm d100mm d150mm d225mm
Traverse rate d10m/s
Electrical data
VIN supply voltage
2)
18 … 30VDC
Current consumption
without device heating
with device heating
d250mA / 24VDC
d500mA / 24VDC
Optical data
Transmitter laser diode, red light, wavelength 650 … 690nm
Laser class 2 acc. to EN 60825-1, CDRH
Sw. inputs/outputs 2, programmable
Inputs protected against polarity reversal
Outputs max. 60mA, short-circuit proof
Mechanical data
Housing cast zinc and aluminum
Optics glass
Weight approx. 2.45kg
Protection class
3)
IP 65 acc. to EN 60529
Environmental conditions
Operating temperature
without device heating
with device heating
4)
-5°C … +50°C
-30°C … +50°C
Storage temperature -30°C … +70°C
Rel. air humidity
(non-condensing) max. 90%
1) Statistical error: 1 sigma; minimum switch-on time: 2min.
2) For UL applications: only for use in "Class 2" circuits acc. to NEC.
3) For screwed M12 plugs or mounted caps.
4) With devices with heating, the switch on/off area of the internal heating can be extended to prevent
condensation from forming. A 100% prevention of the formation of condensation cannot be guaran-
teed due to the limited heating capacity of the AMS 3xxi.

Leuze electronic AMS 3xx i 5
TNT 35/7-24V
2.2 Dimensioned drawing
AM5 screw for alignment
BKnurled nut with WAF4
hexagon socket and M5 nut for securing
COptical axis
DZero point of the distance to be measured
EIFGB/USAD

6AMS3xx i Leuze electronic
2.3 Type key
Notice!
The GSD, GSDML, EDS or XML files for the PROFINET, PROFIBUS, EtherNet/ IP, DeviceNet,
CANopen interfaces are available on our website: www.leuze.com.
2.4 Interfaces
All AMS 3xxi
AMS 300i
AMS 3 xx i yyy H
Heating option H = With heating
Sensing distance 40 Max. operating range in m
120 Max. operating range in m
200 Max. operating range in m
300 Max. operating range in m
i = Integrated fieldbus technology
Interface 00 RS 422/RS 232
01 RS 485
04 PROFIBUS DP / SSI
08 TCP/IP
35 CANopen
38 EtherCAT
48 PROFINET RT
55 DeviceNet
58 EtherNet/IP
84 Interbus
AMS Absolute MeasuringSystem
PWR
(Connector, A-cod.)
Pin Signal
1VIN
2I/O1
3GND
4I/O2
5FE
Thread FE
Pin Signal
BUS IN
(Connector, B-cod.)
422 232 BUS OUT
1Rx NC
2 Tx- TxD
3 GND ISO GND ISO
4Tx NC
5Rx- RxD
Thread FE FE
3
2
1
4
5
3
2
1
4
5
