LevelOne GTP-5271 User manual

Quick Installation Guide
( GTP – 5271 )
HW : V1
QIG : V1.0

- 1 -
Content
English ..............................................................................................................2
Deutsch..................................................................................................................... 6
Français ...........................................................................................................10
Español .............................................................................................................14
Italiano ................................................................................................................... 18
Português ............................................................................................................... 22
This Quick Installation Guide only describes the most basic situations and settings. All
detailed information is described in the user manual.

- 2 -
English
Package Contents
This product is provided with the following accessories in the box; please check them
carefully. If any of the accessories is missing or damaged, please contact with your local
dealer timely.
Serial number
Name
Quantity
Note
1
Master unit
1
Required
2
Power cord
1
Required
3
Quick Installation Guide
1
Required
4
L-shaped bracket and other
1
Required
5
Resource CD (User Manual, QIG)
1
Required
6
Console Cable
1
Required
7
Rubber Feet
1
Required
1. Preparing for installation
For smooth installation, please prepare the following items:
l Installation tools, including: Phillips screwdriver, anti static wrist strap, etc.
l Connecting cables, such as network cable, optical fiber, optical fiber module, etc.
l Related devices, such as electrical outlets, HUB, switch, router, etc.
The installation environment for the switch must meet the following requirements:
1. The switch must avoid direct sunlight, away from heat and sources of strong electromagnetic interference.
2. The switch must be placed in a cool, dry place, and there should be enough gap for heat
dissipation all around for the purpose of ventilation and heat dissipation.
3. The switch must work in the indoor environment with a temperature of 0 °C~45 °C and humidityof
10%~90% without condensation.

- 3 -
2. Equipment Installation
■ It is installed in the rack
Install the switch on a 19-inch standard rack, and the installation steps are as follows:
1. Check the grounding and stability of the rack;
2. Install the two L-shaped brackets in the accessories on both sides of the switch panel,
and fix them with the screws in the accessories;
3. Place the switch in the appropriate location of the rack, and support itusing a tray;
4. Secure the L-shaped brackets on the guide slots fixed at both ends of the rack, to ensure that
the switch can be mounted on the rack in astable, horizontal manner;
5. Use a power cord to connect the switch power connector with the powersocket.
■ Installed on the working table
Install the switch on a working table, and the installation steps are as follows:
1. Place the switch with its bottom up on a sufficiently large, stable and properly-grounded
working table;
2. Remove the adhesive protective paper from the foot pad, and stick the 4 pads in the 4round
slots at the bottom of the casing respectively;
3. Flip over the switch, and place it on the working tablestably;
4. Use a power cord to connect the switch power connector with the power socket.
5. The switch uses 100-240V, 50/60Hz AC, and make sure that both power supply and
grounding are normal before power on.
6. After power on, please check the switch's power indicator (Power) is on, and if so, it indicates
that
the power supply is connected properly.
7. Do not place heavy objects on the top of the switch.

- 4 -

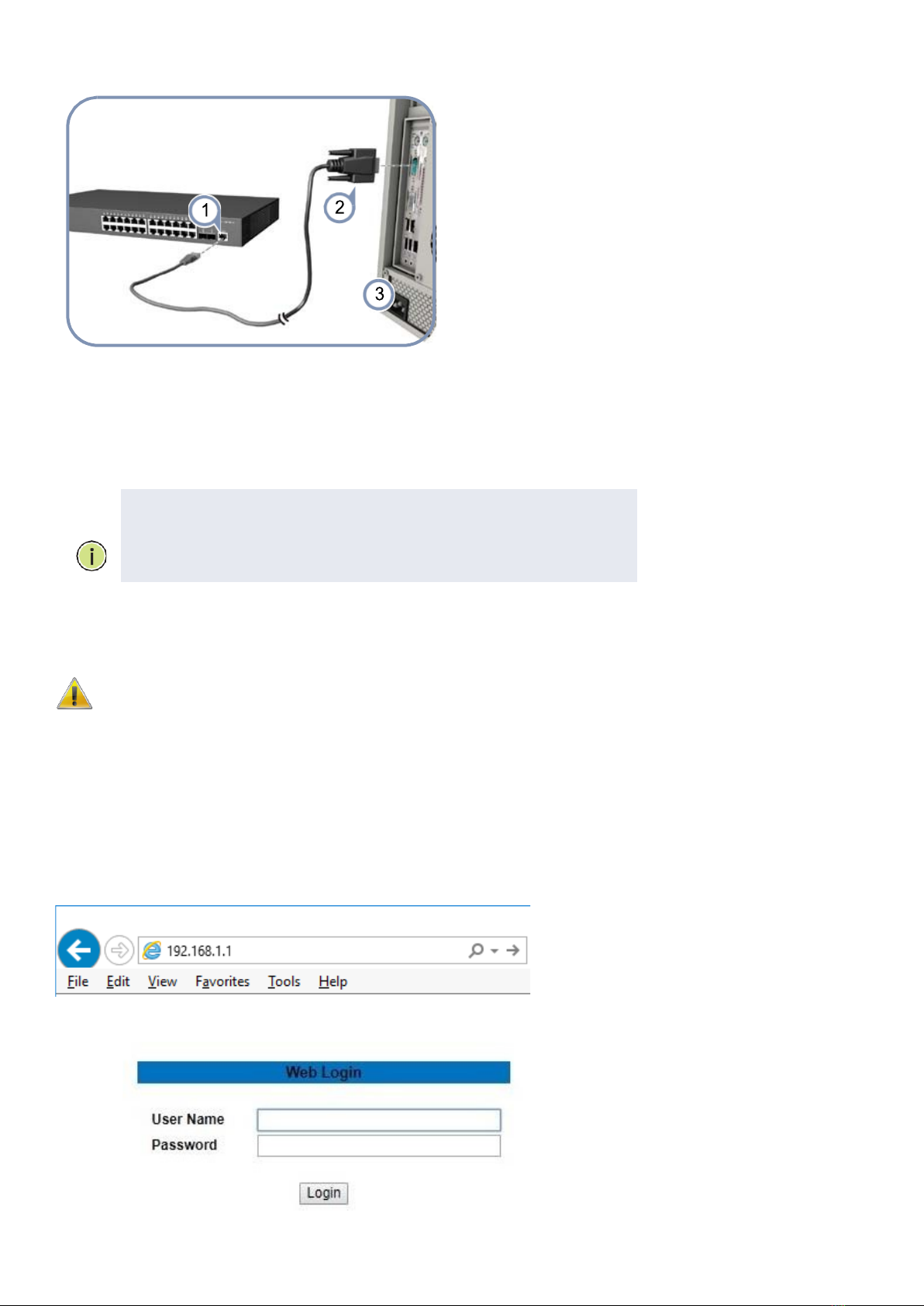

3. Perform Initial Configuration
1.Connect a PC to the switch console port using the included console cable.
2.Configure the PC’s serial port: 115200 bps, 8 characters, no parity, one stop bit, 8 data bits, and no flow
control.
3.Log in to the CLI using default settings: Username “admin” and password “admin.”
4. Logging on to the equipment
1. Connect the RJ-45 interface cable of a switch with a computer using a network cable.
2. Set the TCP/IP properties of the computer, see the Appendix: Setting up yourcomputer.
3. Logging on to the equipment: Open a browser and type 192.168.1.1 in the address bar, and
then press Enter; in the pop-up login interface, enter the factory logon username "admin",
password "admin" and click OK.
Note: For further information on switch configuration, refer
to the Web Management Guide and CLI Reference Guide.

- 5 -
5.Appendix: Setting up your computer
■ Windows
1. Click Start—> Control Panel—> Network and Internet—> Network and Sharing
Center—> Change adapter settings, right click Local connection and select Properties;
2. Double-click Internet Protocol 4 (TCP/IPv4);
3. Set the computer's IP address: The computer's IP address should be any one of the
following free IP addresses 192.168.1.2 ~ 192.168.1.254, and then click OK, to return to the
previous page, click OK.

- 6 -
Deutsch
Lieferumfang
Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang
sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst
bald an Ihren örtlichen Händler.
Seriennummer
Name
Anzahl
Hinweis
1
Hauptgerät
1
Erforderlich
2
Netzkabel
1
Erforderlich
3
Schnellinstallationsanleitung
1
Erforderlich
4
L-förmige Halterung und anderes
Zubehör
1
Erforderlich
5
Ressource CD
(Bedienungsanleitung, QIG)
1
Erforderlich
6
Konsolenkabel
1
Erforderlich
7
Gummifüße
1
Erforderlich
1. Installation vorbereiten
Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:
l Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
l Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
l Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.
Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:
1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker
elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand
zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 45 °C und einer Feuchtigkeit zwischen 10
und 90 % (nicht kondensierend) verwendet werden.

- 7 -
2. Geräteinstallation
■ In einem Rack
Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden
Installationsschritte:
1. Prüfen Sie Erdung und Stabilität des Rack;
2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der
Switch- Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine
Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des
Racks, damit der Switch stabil horizontal montiert werden kann;
5. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
■ Auf einem Arbeitstisch
Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden
Installationsschritte:
1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend
großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4
runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
5. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf,
dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies
zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
7. Stellen Sie keine schweren Gegenstände auf den Switch.

- 8 -
3. Erstkonfiguration durchführen
1.Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.
2.Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein
Stoppbit, 8 Datenbits und keine Flusskontrolle.
3.Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und
Kennwort „admin“.
4. Am Gerät anmelden
1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren
Computer einrichten.
3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile
ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den
werksei t igen B en utz ernamen „ admin ― und da s K ennwor t „ admin ― ein , k li ck en S ie dann au f OK .
Hinweis: Weitere Informationen zur Switch-Konfiguration
finden Sie im Web Management Guide und CLI Reference
Guide.

- 9 -
5.Anhang: Ihren Computer einrichten
■ Windows
1. Klicken Sie auf Start —> Systemsteuerung —> Netzwerk und Internet —> Netzwerk-
und Freigabecenter —> Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-
Verbindung und wählen Sie Eigenschaften;
2. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);
3. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der
folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum
Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.

- 10 -
Français
Contenu de l'emballage
Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier
attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter
rapidement votre revendeur local.
Numéro
de série
Nom
Quantité
Remarque
1
Unité maître
1
Requis
2
Cordon d'alimentation
1
Requis
3
Guide d'installation rapide
1
Requis
4
Support en forme de L et autres
1
Requis
5
CD-ROM avec manuel et guide
d'installation rapide
1
Requis
6
Câble de console
1
Requis
7
pied caoutchouté
1
Requis
1. Préparation pour l'installation
Pour une installation facile, veuillez préparer les éléments suivants :
l Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc.
l Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
l Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.
L'environnement d'installation du commutateur doit répondre aux exigences suivantes :
1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de
fortes interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement
pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre
0 °C et 45 °C et une humidité comprise entre 10 % et 90 % sans condensation.

- 11 -
2. Installation de l'équipement
■ Il est installé dans le rack
Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation
suivantes :
1. Vérifiez la mise à la terre etla stabilité du rack ;
2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés
du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide
d'un plateau ;
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux
extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une
manière stable et horizontale ;
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur
sur la prise électrique.
■ Installé sur la table de travail
Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :
1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail
suffisamment grande, stable et correctement mise à la terre ;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans
les 4 emplacements ronds au fond du boîtier ;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable ;
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur
sur la prise électrique.
5. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-
vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous
tension.
6. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du
commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée
correctement.
7. Ne placez pas d'objets lourds sur le commutateur.

- 12 -
3. Effectuer la configuration initiale
1. Connectez un PC au port de console du commutateur à l'aide du câble de console fourni.
2. Configurez le port série du PC: 115 200 bps, 8 caractères, pas de parité, un bit d’arrêt, 8 bits
de données et pas de contrôle de flux.
3.Connectez-vous à la CLI en utilisant les paramètres par défaut: nom d'utilisateur “admin” et
mot de passe “admin”.
4. Connexion à l'équipement
1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.
2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer
votre ordinateur.
3. Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre
d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le
nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.
Remarque: Pour plus d'informations sur la configuration du
commutateur, consultez le Guide de gestion Web et le Guide de
référence CLI.

- 13 -
5.Annexe : Configurer votre ordinateur
■ Windows
1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre
réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur
Connexion locale et sélectionnez Propriétés;
2. Double-cliquez sur Internet Protocol 4 (TCP/IPv4);
3. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses
IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK, pour retourner à la
page précédente, cliquez sur OK.

- 14 -
Español
Contenido del paquete
Este producto se proporciona con los siguientes accesorios incluidos en el paquete;
compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en
contacto con nuestro distribuidor a tiempo.
Nú mero
de serie
Nombre
Cantidad
Nota
1
Unidad maestra
1
Necesaria
2
Cable de alimentación
1
Necesario
3
Guía de instalación rápida
1
Necesaria
4
Soporte con forma de L y otros
1
Necesaria
5
CD-ROM con el manual y la guía de
instalación rápida
1
Necesaria
6
Cable de consola
1
Necesaria
7
Estera de goma
1
Necesaria
1. Prepararse para la instalació n
Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos:
l Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc.
l Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc.
l Dispositivos relacionados, como tomas de corriente eléctrica, concentrador,
conmutador, enrutador, etc.
El entorno de instalación para el conmutador debe cumplir los siguientes requisitos:
1. El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor
y de interferencias electromagnéticas intensas.
2. El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio suficiente para
disipar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor
adecuadas.
3. El conmutador debe funcionar en interiores con una temperatura de entre 0 °C y 45 °C y una
humedad de entre 10 % y 90 % sin condensación.

- 15 -
2. Instalació n del equipo
■ Se instala en el bastidor
Instale el conmutador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que
se indican a continuación:
1. Compruebe la toma de tierra y la estabilidad del bastidor;
2. Instale los dos soportes con forma de L de los accesorios en ambos lados del panel
de conmutación y fíjelos con los tornillos incluidos con los accesorios;
3. Coloque el conmutador en la ubicación adecuada del bastidor y apóyelo utilizando unabandeja;
4. Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor
para garantizar que el conmutador se puede montar en dicho bastidor de una manera estable
y horizontal;
5. Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador
a la toma de alimentación.
■ Instalado en la mesa de trabajo
Instale el conmutador en una mesa de trabajo y siga los pasos de instalación que se
indican a continuación:
1. Coloque el conmutador con su parte inferior hacia arriba en una mesa de trabajo
suficientemente grande, estable y correctamente conectada a tierra;
2. Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras
redondas situadas en la parte inferior de la carcasa respectivamente;
3. Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;
4. Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador
a la toma de alimentación.
5. El conmutador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese
de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de
conectar la alimentación.
6. Después de conectar la alimentación, compruebe que el indicador de alimentación del
conmutador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico
está conectado correctamente.
7. No coloque objetos pesados sobre el conmutador.

- 16 -
3. Realizar la configuración inicial
1.Conecte una PC al puerto de la consola del switch utilizando el cable de consola incluido.
2.Configure el puerto serie de la PC: 115200 bps, 8 caracteres, sin paridad, un bit de parada, 8
bits de datos y sin control de flujo.
3. Inicie sesión en la CLI usando la configuración predeterminada: Nombre de usuario "admin"
y contraseña "admin".
4.Iniciar sesió n en el equipo
1. Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
2. Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar el equipo.
3. Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de
direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable,
introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin")
y haga clicen Aceptar.
Nota: Para obtener más información sobre la configuración del
conmutador, consulte la Guía de administración web y la Guía de
referencia de CLI.

- 17 -
5.Apéndice: Configurar el equipo
■ Windows
1. Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y
recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón
derecho en Conexión local y seleccione Propiedades;
2. Haga doble clic en Protocolo de Internet 4 (TCP/IPv4);
3. Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las
siguientes direcciones IP disponibles: 192.168.1.2 ~ 192.168.1.254. A continuación, haga
clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.

- 18 -
Italiano
Contenuti della confezione
Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti
presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio
rivenditore.
Numero
di serie
Nome
Quantità
Nota
1
Unità principale
1
Necessario
2
Cavo d’alimentazione
1
Necessario
3
Guida all’installazione rapida
1
Necessario
4
Staffa a L ed altri accessori
1
Necessario
5
CD - Manuale Utente / Utility / Driver
1
Necessario
6
Cavo Console
1
Necessario
7
Tappetino di gomma
1
Necessario
1. Preparazione per l'installazione
Preparare i seguenti elementi per eseguire un'installazione corretta:
l Strumenti per l’installazione, includendo: Cacciavite a stella, fascetta da polso
antistatica, eccetera.
l Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
l Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.
L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:
1. Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e
dalle sorgenti di forti interferenze elettromagnetiche.
2. Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere
spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
3. Lo switch deve lavorare in ambiente interno con una temperatura di 0° C ~ 45° C, e umidità del 10% ~
90% senza condensa.
