LF ORIGIN 21 FW0AC015CP User manual

1
ITEM #3782734
#3782735
#3782736
#3782737
WIDESPREAD BATH
FAUCET
MODEL #FW0AC015CP
#FW0AC015SP
#FW0AC015BL
#FW0AC015CZ
RR21016
Español p. 13
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-888-251-1026, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at [email protected] or visit www.lowespartsplus.com.
ORIGIN 21 and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.

2

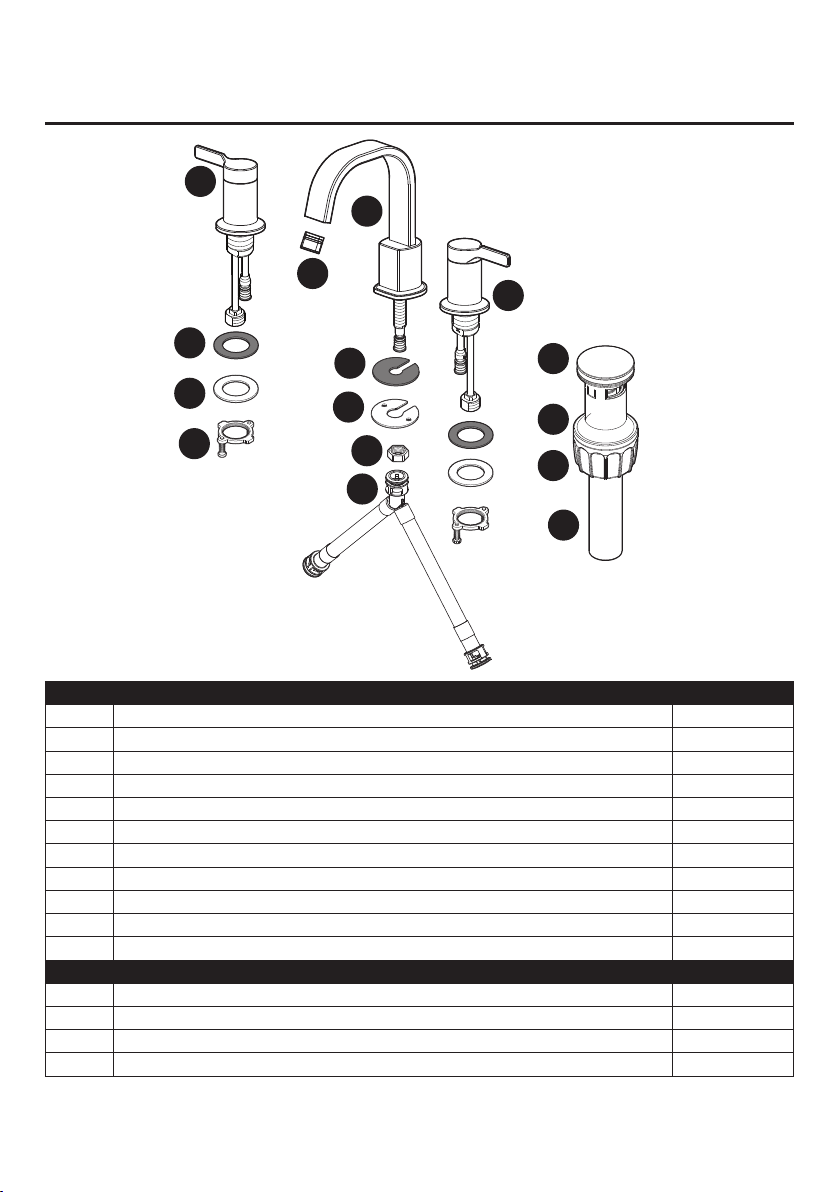

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Hot Handle 1
B Rubber Washer 2
C Metal Washer 2
D Guide Washer 2
E Rubber Spacer 1
F Metal Spacer 1
G Lock Nut 1
H Faucet Connecting Hose 1
I Faucet Body 1
J Cold Handle 1
K Aerator 1
DRAIN ASSEMBLY COMPONENTS
AA Main Plunger 1
BB Rubber Washer 1
CC Lock Nut 1
DD Drain Assembly 1
A
I
K
J
AA
BB
CC
DD
B
C
D
E
F
G
H

3
EE
WARNING
This product is engineered to meet the EPA WaterSense ow requirement. The ow rate is governed by
the aerator or ow controller. If replacement is ever required, be sure to replace it with a WaterSense
compliant aerator or ow controller to retain the water conserving ow rate of this product.
SAFETY INFORMATION
• Follow these installation instructions carefully. Proper installation is the installer’s responsibility.
• Failure to follow correct installation procedures can cause the faucet to become loose, which can
result in serious injury.
• The products should be installed by a locally licensed plumber.
• When installing the flexible hose, please note there should be no torsion or deformation.
• Do not fold it into a V or L shape, and do not use it if there are any cracks or damage.
NOTE: Please DO NOT use plumber’s putty on plastic components. Use silicone caulk if sealant is
required.
PREPARATION
Before beginning assembly, installation or operation of product, make sure all parts are present.
Compare parts with package contents list and hardware contents list. If any part is missing or
damaged, do not attempt to assemble, install or operate the product.
Estimated Assembly Time: 12 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Silicone Sealant, Phillips Screwdriver.
Helpful Tools (not included): Supply stops, Supply tubing/ttings, Basin wrench, Safety goggles.
HARDWARE CONTENTS
Aerator Wrench
x 1

4
1
3
2
1
2
ASSEMBLY INSTRUCTIONS
1. Turn off water supply. Remove existing faucet if
necessary.
3. Place the spout (I) in the appropriate faucet hole of
the sink (not included).
2. Remove pre-assembled lock nut (G), metal spacer
(F), and rubber spacer (E) from shank of faucet
body (I).
1
3
2
E
F
I
E
I
G

5
4
1
4
2
6
5
2
2
1
4
6
5
ASSEMBLY INSTRUCTIONS
4. From underneath sink, replace rubber spacer (E)
and metal spacer (F), tighten with lock nut (G).
Note: The slotted space must face rear of sink.
E
B
J
D
C
F
A
D
G
G
5. Remove pre-assembled guide washer (D), metal
washer (C) and rubber washer (B) from shanks of
hot handle (A) and cold handle (J).
6. Unscrew the pre-assembled screws on guide
washer (D) until they are flush with the face of the
washer.

6
7
ASSEMBLY INSTRUCTIONS
7. Insert hot handle (A) and cold handle (J) through
the appropriate faucet holes.
8. From underneath sink, replace rubber washer (B)
and metal washer (C) onto shanks of hot handle
(A) and cold handle (J). Secure with guide washer
(D).
9. Remove caps from quick connect tubes.
9
8
1
1
7
9
8
A
J
8-1
2
8-2
3
J
B
A
C
D
Min. distance 6 in.
Max. distance 12 in.

7
10. Attach faucet connecting hose (H) to connector
receiver on hot handle (A), faucet body (I) and cold
faucet (J).
ASSEMBLY INSTRUCTIONS
10
1
1
1
12
1
3
3
1
11
1
1
10
12
11
10-1
2
10-2
3
11
2
A
H
J
I
11. Attach water supply lines (not included). Use one
wrench to hold the faucet fitting and a second wrench
to tighten the water supply line one quarter turn.
12. Connect water supply lines.
12
2

8
2
3
ASSEMBLY INSTRUCTIONS
13. Install the main plunger (AA) and the drain
assembly (DD) above sink. From below sink, install
the rubber washer (BB) and lock nut (CC).
1
1
2
1
13
14
14. Turn on water supply.
AA
K
DD
BB
CC
2-2
2
2-1
1
15. After installing drain, use an aerator wrench (EE) to
remove aerator (K). 15
3
1-popup
EE

9
ASSEMBLY INSTRUCTIONS
3
16. Turn on both hot and cold water to flush out any
debris and check for leaks around drain.
17. Replace aerator.
4
1
17
16
3-3
3
3-2
2
QUICK CONNECTOR REMOVAL
1. Push quick connector housing
upward. Hold clip and housing
together and pull downward.
CAUTION: Be careful in removal
of quick connector to not cut
hands. 3
2
1
1
1

10
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Leak from under handle. Retainer nut has come loose.
O-ring on cartridge is dirty or
damaged.
Tighten the retainer nut. Clean or
replace O-ring.
Aerator leaks or has an
inconsistent water ow
pattern.
Aerator is dirty or mistted. Unscrew the aerator to check rubber
packing or replace the aerator.
CARE AND MAINTENANCE
• Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these
will dull the finish and void your warranty.
WARRANTY
The manufacturer warrants this faucet to be free from defects in workmanship and material present at
time of shipment from the factory for a limited lifetime from the date of purchase. This warranty applies
only to the original purchaser. The manufacturer agrees to correct such defects at no charge or, at our
option, replace the faucet with a comparable or superior model. To obtain warranty service, call our
customer service department at 1-888-251-1026 for return authorization and shipping instructions. You
may be required to present a copy of your sales receipt as proof of purchase. All costs of removal and
reinstallation are the expressed responsibility of the purchaser. Any damage to the faucet by accident,
misuse or improper installation, or by afxing accessories not produced by the manufacturer, are the
purchaser’s responsibility. The manufacturer assumes no responsibility whatsoever for faucet installation
during the warranty period. There is no further expressed warranty. The manufacturer disclaims any
and all implied warranties. The manufacturer shall not be liable for incidental, consequential or special
damages arising at or in connection with product use or performance except as may otherwise be
accorded by law. This warranty gives you specic legal rights, and you may also have other rights which
vary from state to state. This warranty supersedes all prior warranties.

11
1.1
1.2
2.1
2.2
3.
4.1
4.2
5.
6.
7.
8.
9.
10.
11.
REPLACEMENT PARTS LIST
For replacement parts, call our customer service
department at 1-888-251-1026, 8 a.m. - 8 p.m.,
EST, Monday - Sunday. You could also contact us at
[email protected] or visit www.lowespartsplus.com.
Printed in China
PART DESCRIPTION PART #
1.1 Metal Handle Assembly - Cold A602856C
1.2 Metal Handle Assembly - Hot A602856H
2.1 Handle Extension Assembly - Cold A66G378C
2.2 Handle Extension Assembly - Hot A66G378H
3 Retainer Nut A016022
4.1 Ceramic Disc Cartridge - Cold A507104N
4.2 Ceramic Disc Cartridge - Hot A507103N
5 Mounting Hardware A66D900ZN-H
6 Screw A065197
7 Aerator A663446N
8 Aerator Wrench A203005
9 Mounting Hardware A603233
10 Connecting Hose A135141N
11 Pop-up Assembly A505218

13
ARTÍCULO #3782734
#3782735
#3782736
#3782737
GRIFO PARA BAÑO DE
MANIJAS SEPARADAS
MODELO #FW0AC015CP
#FW0AC015SP
#FW0AC015BL
#FW0AC015CZ
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
ORIGIN 21 y el diseño del logotipo son marcas
comerciales o marcas registradas de LF, LLC. Todos los
derechos reservados.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-888-251-1026, de lunes a domingo de 8 a.m.
a 8 p.m., hora estándar del Este. También puede ponerse en contacto con nosotros en
[email protected] o visitar www.lowespartsplus.com

14
PIEZA DESCRIPCIÓN CANTIDAD
A Manija de agua caliente 1
B Arandela de goma 2
C Arandela de metal 2
D Arandela guía 2
E Espaciador de goma 1
F Espaciador de metal 1
G Contratuerca 1
H Manguera de conexión del grifo 1
I Cuerpo del grifo 1
J Manija de agua fría 1
K Aireador 1
COMPONENTES DEL ENSAMBLE DEL DESAGÜE
AA Émbolo principal 1
BB Arandela de goma 1
CC Contratuerca 1
DD Tubo de desagüe 1
CONTENIDO DEL PAQUETE
A
I
K
J
AA
BB
CC
DD
B
C
D
E
F
G
H

15
INFORMACIÓN DE SEGURIDAD
• Siga con atención las siguientes instrucciones de instalación. El instalador tiene la responsabilidad de
realizar una instalación adecuada.
• Si no sigue los procedimientos correctos de instalación, el grifo puede soltarse y causar lesiones
graves.
• Un plomero certificado debe instalar este producto.
• Cuando instale la manguera flexible, tenga en cuenta que no debe haber torsión ni deformación.
No doble en forma de V o L y no use si tiene grietas o daño.
NOTA: No utilice masilla de plomero en componentes plásticos. Si es necesario aplicar sellador, utilice
masilla de calafateo de silicona.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si
falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 12 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): Llave ajustable, sellador de silicona,
destornillador Phillips.
Herramientas útiles (no se incluyen): Topes para suministro, tubería/conexiones para suministro, llave
para fregadero, gafas de seguridad.
ADVERTENCIA
Este producto se diseñó para cumplir los requisitos de ujo Watersense de la EPA. El índice de ujo
está regulado por el aireador o por el caudal de ujo. Si alguna vez se requiere reemplazo, asegúrese
de reemplazarlo con el aireador de ujo o con el aireador que cumpla con la norma WaterSense para
mantener el índice de ujo que conserva el agua de este producto.
EE
ADITAMENTOS
Llave para aireador
x 1

16
2. Retire la contratuerca preensamblada (G), el
espaciador de metal (F) y el espaciador de goma
(E) del vástago del cuerpo del grifo (I).
1. Interrumpa el suministro de agua. Si es
necesario, retire el grifo existente.
INSTRUCCIONES DE ENSAMBLAJE
3. Coloque la boquilla (I) en el orificio
correspondiente del grifo en el lavamanos (no
se incluye).
1
3
2
1
2
1
3
2
E
F
I
E
I
G

17
4. Coloque un espaciador de goma (E) y un
espaciador de metal (F) por debajo del lavamanos y
aprieta con una contratuerca (G).
NOTA: El espacio ranurado debe quedar frente a la
parte posterior del lavabo.
INSTRUCCIONES DE ENSAMBLAJE
5. Retire la arandela guía preensamblada (D), la
aran-dela de metal (C) y la arandela de goma(B)
de los vástagos de la manija de agua caliente (A) y
la manija de agua fría (J).
6. Desenrosque los tornillos preensamblados en la
contratuerca (D) hasta que estén al ras con la cara
de la contratuerca (D).
4
1
4
2
6
5
2
2
1
4
6
5
E
B
J
D
C
F
A
D
G
G

18
7
9
8
1
1
7
9
8
A
J
8-1
2
8-2
3
J
B
A
C
D
8. Desde debajo del lavabo, instale una arandela
de goma (B) y una arandela de metal (C) en los
ástagos de la manija de agua caliente (A) y la
manija de agua fría (J). Asegure con la arandela
guía (D).
7. Inserte la manija de agua caliente (A) y la
manija de agua fría (J) a través de los orificios
correspondientes del grifo.
INSTRUCCIONES DE ENSAMBLAJE
9. Retire las tapas de los tubos de conexión rápida.
Distancia mínima: 15,24 cm
Distancia máxima: 30,48 cm

19
10
1
1
1
12
1
3
3
1
11
1
1
10
12
11
10-1
2
10-2
3
11
2
A
H
J
I
12
2
INSTRUCCIONES DE ENSAMBLAJE
10. Fije la manguera de conexión del grifo (H) al
receptor conector de la manija de agua caliente (A),
el cuerpo del grifo (I) y la manija de agua fría (J).
11. Fije las tuberías de suministro de agua (no
se incluyen). Utilice una llave para sujetar el
conector del grifo y una segun da llave para
apretar el conductor de suministro de agua un
cuarto de vuelta.
12. Conecte las tuberías de suministro de agua.

20
14. Restablezca el suministro de agua.
15. Con una moneda, retire el aireador (K) del grifo.
INSTRUCCIONES DE ENSAMBLAJE
13. Instale el dispositivo de cierre principal (AA) y
el conjunto de desagüe (DD) por la parte de
arriba del lavabo. Instale por la parte de abajo la
arandela de caucho (BB) y la contratuerca (CC).
2
3
1
1
2
1
13
14
AA
K
DD
BB
CC
2-2
2
2-1
1
15
3
1-popup
EE
