LG MP500-F Series Quick start guide

1
ENGLISH
Please read these safety precautions carefully before using the product.
■ Make sure to connect the power cable a grounded outlet.
- You may be electrocuted or injured.
■ Use the rated voltage only.
- The product can be damaged, or you may be electrocuted.
■ During a thunder or lightning storm, unplug the power cable or signal cable.
- You may be electrocuted or a fire can break out.
■ Do not touch the power plug with wet hands. Additionally, if the cord pin is wet or covered
with dust, dry the power plug completely or wipe dust off.
- You may be electrocuted due to excess moisture.
■ Do not insert a conductor (like a metal chopstick) into one end of the power cable while
the other end is connected to the input terminal on the wall. Additionally, do not touch the
power cable right after plugging into the wall input terminal.
- You may be electrocuted.
■ The appliance coupler is used as the disconnect device.
■ Risk of explosion if battery is replaced by an incorrect type. Dispose of used batteries
according to the instructions.
Safety Precautions
Digital Signage Media Player
MP500-F***
Easy Setup Guide
Please read this guide carefully before using this product and keep it for future reference.
Please record the model number and serial number of the product on this guide. You will
need to provide this information (if applicable) when you require service.
P/NO. : MFL68930901(1501-REV00)
Printed in Korea
Installation Environment of MP500-F*** Media Player
Leave at least 10 cm of space at each side of the player from an obstacle when installing
the player to ensure sufficient ventilation.
< Install Media Player Attached to Monitor > < Install Media Player >
10 cm
10 cm
10 cm
10 cm
*MFL68930901*
10 cm
10 cm
10 cm
10 cm

2
ENGLISH
Included in the Box
Weight ● The specifications shown above may change
without prior notice for quality improvement.
2.0 kg
The MP500-F*** with the following components. Please check that these components have been
included prior to installation.
Basic Components
User Manual / CardsMP500-F*** Power Cable
M3 L12 x 4 EA (fi xing
screws for plastic back
cover)
M3 L6 x 4 EA (fi xing
screws for MP500-F***)
M3 L8 x 4 EA (fi xing screws
for metal back cover)
Guide Bracket DP to HDMI Adapter
< Basic Components >
< Optional Components >

3
ENGLISH
● These illustrations may differ from your product and are subject to change.
● In some countries, a Y-type cable may be provided instead of the power cord.
●Always use genuine components to ensure safety and product life. Any damages or injuries by
misuse or using an improper accessory are not covered by the warranty.
● The guide bracket and The DP to HDMI adapter may not be provided depending on your region or
model.
● The DP to HDMI adapter may not be compatible with products other than MP500-F***.
● The DP to HDMI adapter does not provide the function of converting HDMI to DP.
Attention
The following items are supported by the MP500-F***, but are not provided with the product.
Please purchase optional items as needed.
● HDMI kit, HDMI cable, DP cable, LINE-OUT cable, LAN cable, mouse, keyboard.
Optional Items
●SuperSign software and manual.
- Downloading from the LG Electronics website.
- Visit the LG Electronics website (http://www.lgecommercial.com/supersign) and download the
latest software for your model.
(Depending on the model, this feature may not be supported.)
Note

4
ENGLISH
We recommend you to use the items provided with your MP500-F*** and follow our instructions for
integrating the product with your monitor in order to ensure the correct results.

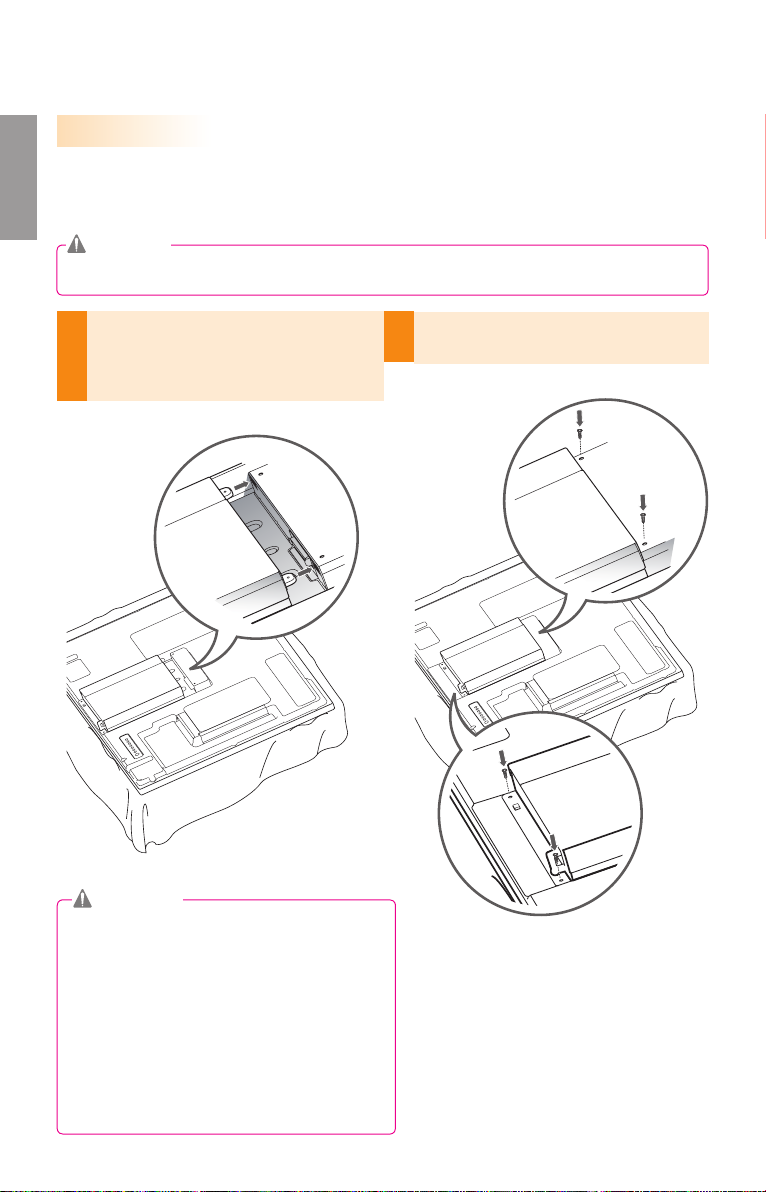

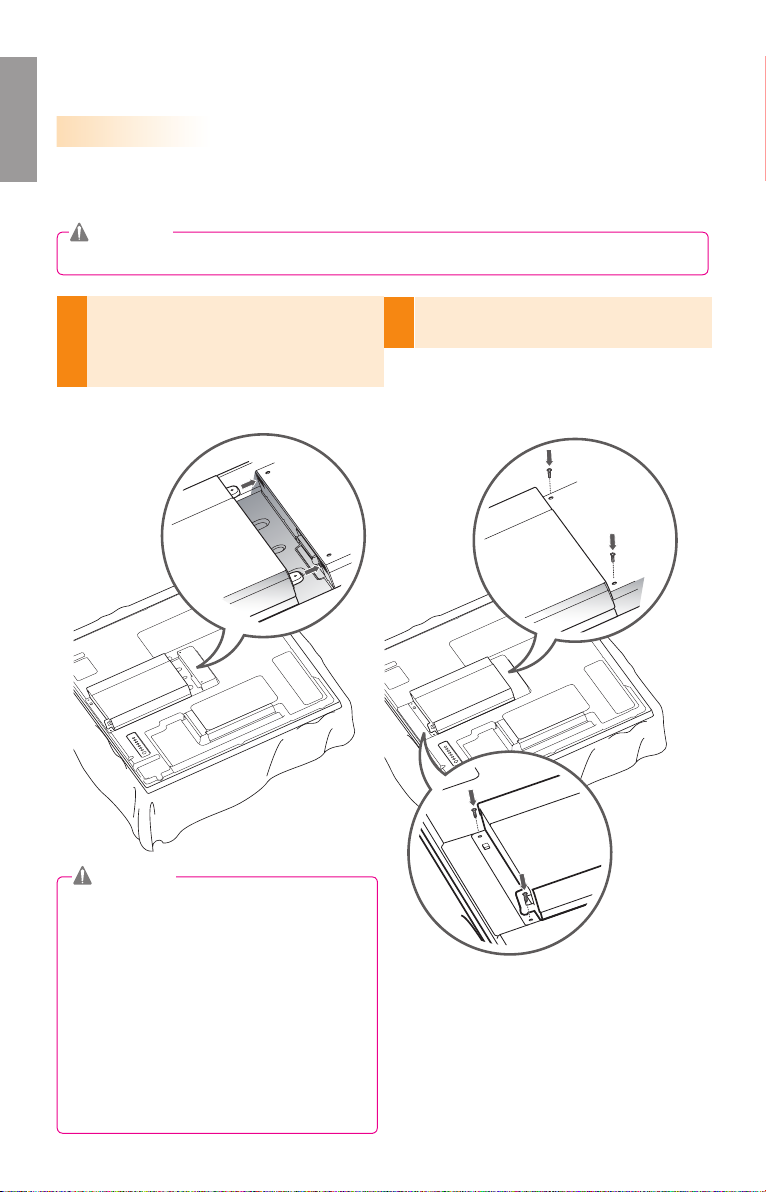

1
Place a soft cloth on the table and put the
product with the screen facing downward.
Push the MP500-F*** into the compartment
to mount it.
2
Fix the MP500-F*** on the set using the four
screws provided.
How to Install on Monitor
**WS50, **LT55A Models
● Be careful of sharp edges on the rail and the
handle.
● Fixing the product with non-standard screws
may cause damage or the product to fall
down. LG Electronics is not liable for any
accidents relating to the use of non-standard
screws.
● Do not over tighten the screws as this may
cause damage to the product and void your
warranty.
Attention
● The illustrations shown are to guide your integration and may differ from your product.
Attention

5
ENGLISH
2
Fix the MP500-F*** on the set using the four
screws provided.

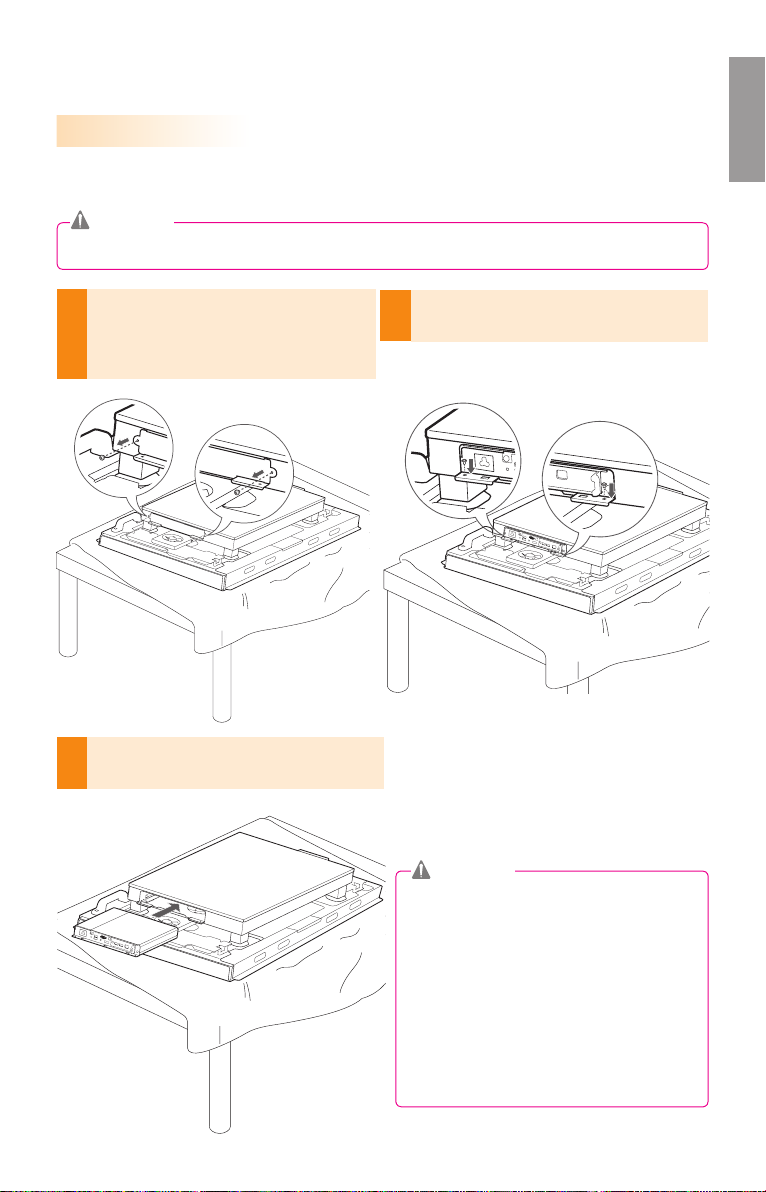

How to Install on Monitor
For proper use, it is recommended to use the basic components provided with the MP500-F*** to attach it
to a monitor.
2
Push the MP500-F*** into the compartment
to mount it.
3
Fix the MP500-F*** on the product using the
two screws provided.
**WX50MF Model
● The picture shows an example connection and may look different to the product that you have.
Attention
● Be careful of sharp edges on the rail and
the handle.
● Fixing the product with non-standard
screws may cause damage or the product
to fall down. LG Electronics is not liable for
any accidents relating to the use of non-
standard screws.
● Do not over tighten the screws as this may
cause damage to the product and void
your warranty.
Attention
1
Place a soft cloth on the table and put the
product with the screen facing downward.
Remove the opening cover by unfastening two
screws as shown in the picture.

6
ENGLISH
● HDMI kit, HDMI, DP, LINE-OUT, and LAN cables are not included in the basic components. You
need to purchase a cable separately as it is not provided as an accessory.
● After cabling is complete, assign the SET ID of the monitor to be connected to MP500-F***.
● To configure the SET ID, please refer to the owner’s manual for your monitor.
Attention
In/Out Cable Connection
Connecting a Monitor with DP Cable
1 Connect the appropriate power cables to a monitor and MP500-F*** respectively.
● To enable DP connection, the monitor that will be connected to MP500-F*** must support the DP
input port.
● When connecting the DP (DisplayPort) cable, use the standard cable. Using a non-standard
cable may cause a malfunction.
Attention

7
ENGLISH
1 Connect the appropriate power cables to a monitor and MP500-F*** respectively.
3Connect MP500-F*** (OUT) to the monitor (IN) with an RS-232C cable.
2Connect MP500-F*** to the monitor via a DP cable.

8
ENGLISH

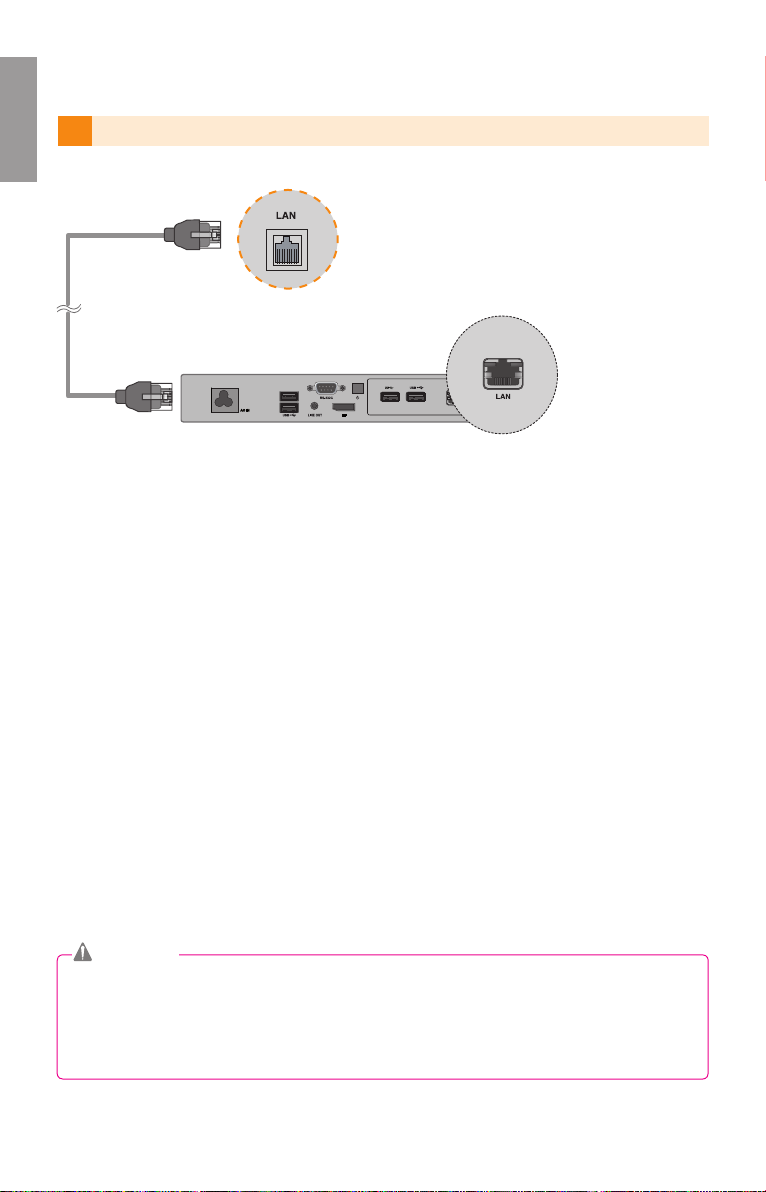

4Connect a LAN cable to MP500-F***.
Attention
● When the product is turned on after cable connection or the operating system is completely
booted, DP video output starts operating.
● The product does not support a dual mode where DP can be switched either to HDMI or
DVI. It is only for DP output.

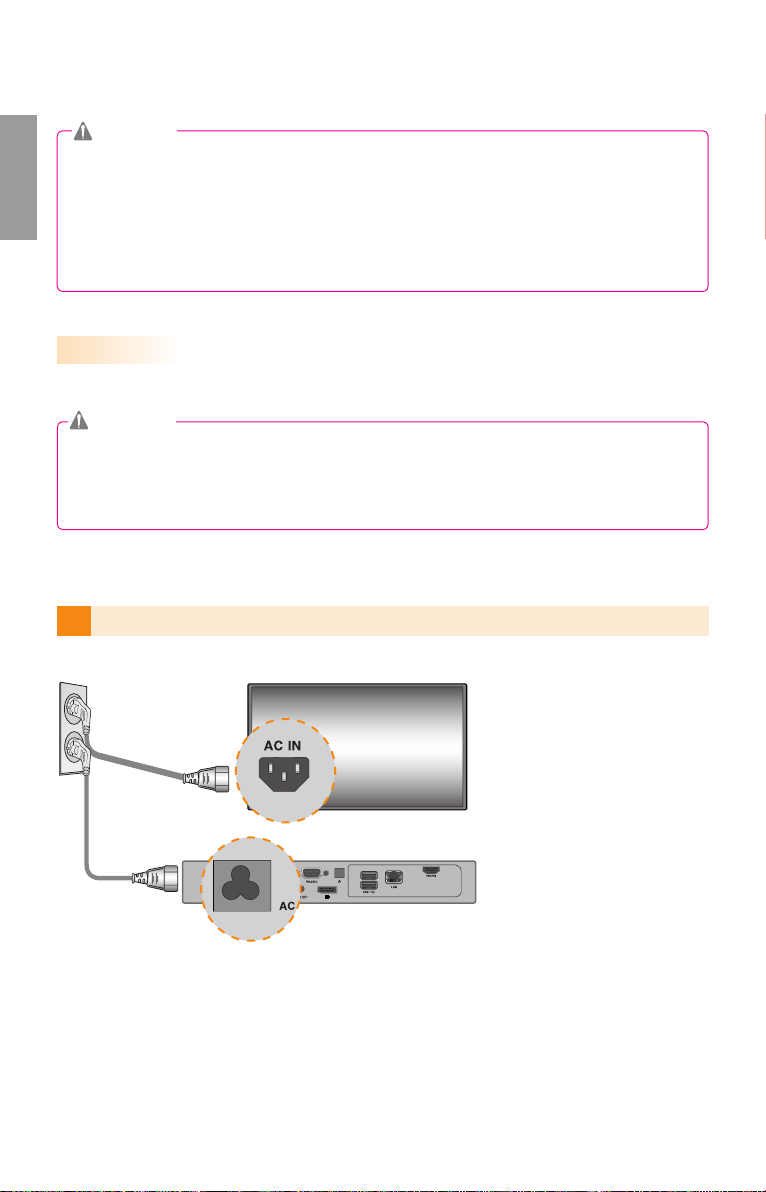

1Connect the power cables to the monitor and to the MP500-F***.

9
ENGLISH

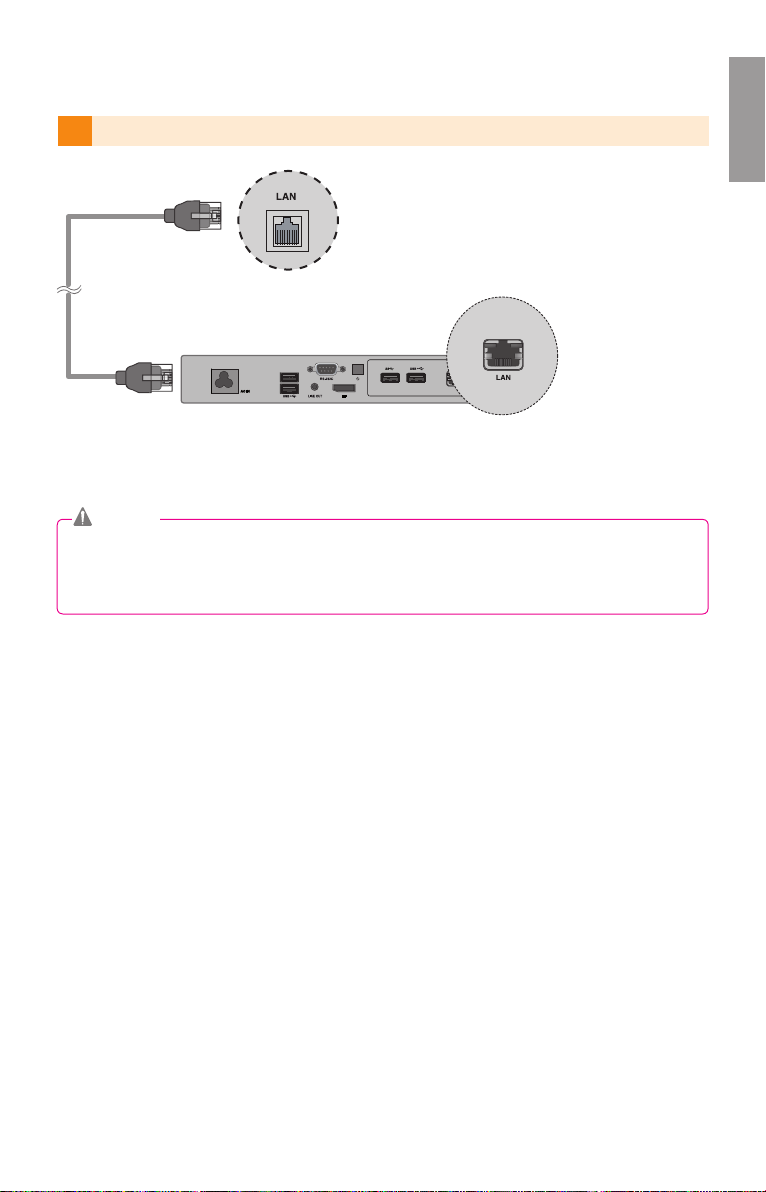

4Connect a LAN cable to MP500-F***.
Note
● Use a certifi ed cable with the HDMI logo attached. If you do not use a certifi ed HDMI
cable, the screen may not display or a connection error may occur.
● Recommended HDMI cable types
-High-Speed HDMI®/™ Cable
-High-Speed HDMI®/™ Cable with Ethernet
Attention
● To enable DP to HDMI Adapter connection, the monitor that will be connected to MP500-F***
must support the DP input port.
● When connecting the DP (DisplayPort) to HDMI Adapter cable, use the standard cable. Using a
non-standard cable may cause a malfunction.
Connecting a Monitor with DP to HDMI Adapter
1Connect the power cables to the monitor and to the MP500-F***.

10
ENGLISH
2Connect the MP500-F*** to the monitor using the DP to HDMI adapter and the HDMI cable.
3Connect MP500-F*** (OUT) to the monitor (IN) with an RS-232C cable.

11
ENGLISH
2Connect the MP500-F*** to the monitor using the DP to HDMI adapter and the HDMI cable.
3Connect MP500-F*** (OUT) to the monitor (IN) with an RS-232C cable.
4Connect a LAN cable to MP500-F***.
Attention
● The DP to HDMI adapter must be connected before the product is turned on or after
the operating system has completely loaded.

12
ENGLISH

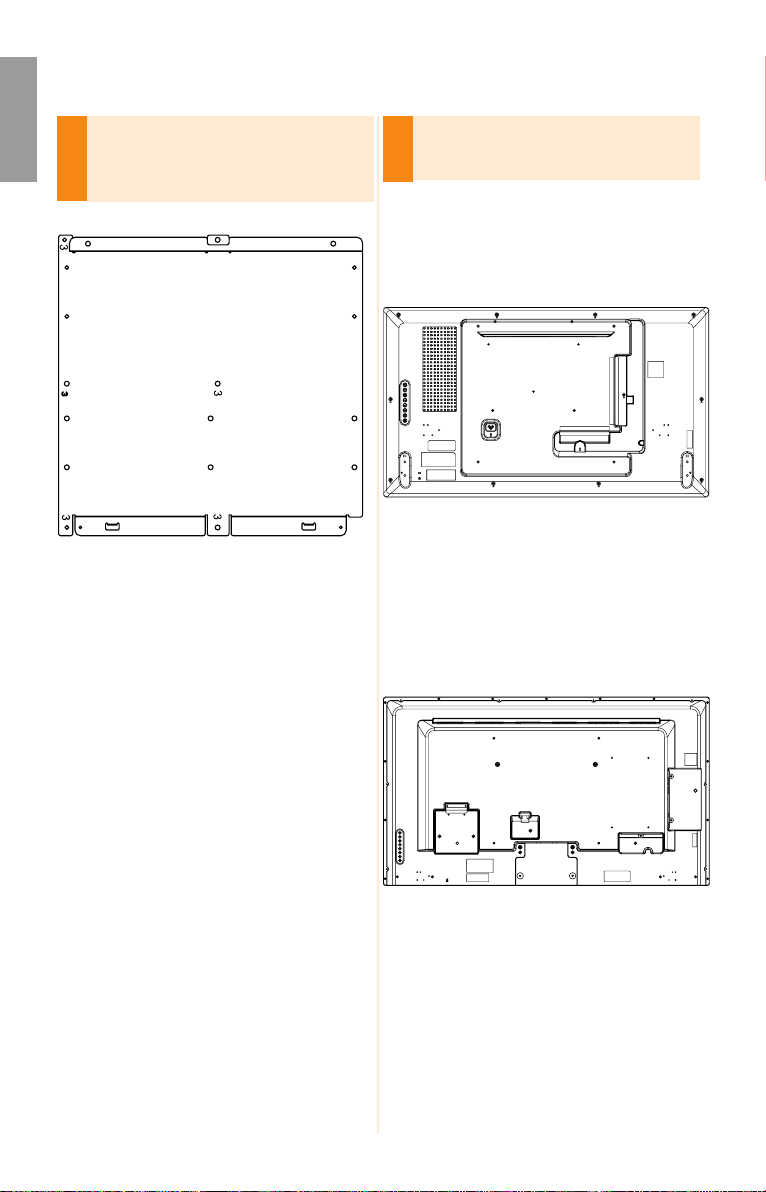

How to Install the Guide Bracket
1
2
1
2
1
2
1
2
1
2
1
Make sure to match the numbers carved
on the guide bracket and the numbers on
the back cover when assembling the guide
bracket.
2
Attach the guide bracket to the back of your
monitor. (3 or 4 screws are required depend-
ing on the model.)
<Model that requires 3 fi xing screws for
assembling the guide bracket>
<Model that requires 4 fi xing screws for
assembling the guide bracket>

13
ENGLISH
How to Install the Guide Bracket
<Model that requires 3 fi xing screws for
assembling the guide bracket>
<Model that requires 4 fi xing screws for
assembling the guide bracket>
<Model that requires 3 fi xing screws for
assembling the guide bracket>
<Model that requires 4 fi xing screws for
assembling the guide bracket>
3
Assemble the MP500-F*** to the guide
bracket with the fi xing screws.
<Model that requires 3 fi xing screws for assem-
bling the guide bracket>
Attach the MP500-F*** to the guide bracket with
4 fi xing screws.
<Model that requires 4 fi xing screws for assem-
bling the guide bracket>
Attach the MP500-F*** to the guide bracket with
4 fi xing screws.

1
ČESKY
ČESKY
Před použitím produktu si důkladně přečtěte tyto bezpečnostní pokyny.
■ Napájecí kabel musí být připojen k uzemněné zásuvce.
- Mohlo by dojít ke zranění elektrickým proudem nebo ke zranění.
■ Používejte pouze jmenovité napětí.
– Mohlo by dojít k poškození produktu nebo k usmrcení elektrickým proudem.
■ Při bouřce odpojte od produktu napájecí a signálový kabel.
– Mohlo by dojít k usmrcení elektrickým proudem nebo ke vzniku požáru.
■ Nedotýkejte se zástrčky mokrýma rukama. Pokud je kolík konektoru mokrý nebo zaprášený, vysušte
jej nebo otřete od prachu.
– Vysoká vlhkost by mohla způsobit zranění elektrickým proudem.
■ Pokud je zástrčka kabelu připojena do zásuvky ve zdi, nevkládejte do konektoru napájecího kabelu
žádné vodiče (například dráty). Nedotýkejte se ani napájecího kabelu ihned po jeho připojení do
zásuvky ve zdi.
– Mohlo by dojít ke zranění elektrickým proudem.
■ Napájecí kabel slouží jako hlavní prostředek pro odpojení z elektrické sítě. Zkontrolujte, zda je
zásuvka po instalaci snadno dostupná.
■ V případě náhrady baterie nevhodným typem hrozí nebezpečí výbuchu. Proveďte likvidaci použitých
baterií podle pokynů.
Bezpečnostní opatření
Přehrávač digitálních reklam a prezentací (Digital Signage)
MP500-F***
Příručka snadné instalace
Před uvedením tohoto produktu do provozu si pečlivě prostudujte tuto příručku a uložte ji
pro budoucí potřebu. Do této příručky si také poznamenejte si číslo modelu a sériové číslo
produktu. Tyto údaje bude třeba sdělit při žádosti o servisní zásah (je-li to možné).
Instalační prostředí přehrávače médií MP500-F***
Při instalaci přehrávače nechte na každé straně přibližně 10 cm volného místa, abyste zajistili
dostatečnou ventilaci.
<
Nainstalujte přehrávač médií připojený
k monitoru> < Nainstalujte přehrávač médií >
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm

2
ČESKY
ČESKY
Hmotnost ● Výše uvedené technické údaje mohou být v rámci zvyšo-
vání kvality změněny bez předchozího upozornění.
2,0 kg
Základní součásti
Součásti zařízení
Zařízení MP500-F*** s uvedenými součástmi. Před instalací zařízení zkontrolujte, zda jsou dané sou-
části přiloženy.
Uživatelská příručka / Karty
MP500-F*** Napájecí kabel
M3 L12 x 4EA
(používán, když je zadní
kryt plastový)
M3 L6 x 4EA (používán při
připevnění přehrávače
médií MP500-F***)
M3 L8 x 4EA
(používán, když je zadní
kryt kovový)
Vodicí lišta
Adaptér DP na HDMI
< Volitelné součásti >
< Základní součásti >

3
ČESKY
ČESKY
Volitelné položky
Následující doplňky jsou zařízením MP500-F*** podporovány, nejsou ale součástí balení. Případné
volitelné položky zakupte podle potřeby.
● Sada HDMI, Kabel HDMI, kabel DP, kabel LINE-OUT, kabel LAN, myš, klávesnice.
Upozornění
● Obrázek se může od výrobku lišit. Některé položky se mohou v závislosti na okolnostech lišit.
● V některých zemích může být místo napájecího kabelu přiložen kabel typu Y.
● Používejte pouze originální součásti, jinak není zaručena bezpečnost a životnost výrobku.
Záruka se nevztahuje na poškození a zranění způsobená nesprávným použitím nebo nevhod-
ným příslušenstvím.
● Vodicí lišta a adaptér DP na HDMI nemusí být v závislosti na oblasti nebo modelu součástí pro-
duktu.
● Adaptér DP na HDMI nemusí být kompatibilní s jinými produkty než se zařízením MP500-F***.
● Adaptér DP na HDMI nepřevádí HDMI na DP.
● Software SuperSign a příručka
- Stahování z webu společnosti LG Electronics.
- Navštivte webovou stránku společnosti LG Electronics( www.lgecommercial.com/supersign )
a stáhněte si nejnovější software pro svůj model.
(Tato funkce nemusí být v závislosti na režimu podporována.)
Poznámka

4
ČESKY
ČESKY
Aby zařízení fungovalo dle uvedených specifi kací uváděných výrobcem, tak je nutné používat ori-
ginální komponenty a dodržovat pokyny v této uživatelské příručce.
Upozornění
● Monitor znázorněný na obrázcích výše v návodu k přimontování se může od vašeho výrobku lišit.
Instalace k monitoru
1
Umístěte na stůl měkkou látku a položte
produkt obrazovkou dolů. Zatlačte zařízení
MP500-F*** do prostoru a upevněte je.
2
Připojte zařízení MP500-F*** k produktu
pomocí dvou poskytnutých šroubů.
Upozornění
● Dejte pozor na ostré hrany kolejnic a držadel.
● Pokud produkt upevníte jinými šrouby než je
doporučeno, může dojít k jeho poškození nebo
pádu. Společnost LG Electronics nenese odpo-
vědnost za žádné škody způsobené použitím
nesprávných upevňovacích šroubů.
● Šrouby neutahujte příliš velkou silou, jinak se
výrobek poškodí a záruka pozbude platnosti.
Model **WS50, Model **LT55A

5
ČESKY
ČESKY
Instalace k monitoru
2
Připojte zařízení MP500-F*** k produktu
pomocí dvou poskytnutých šroubů.
1
Umístěte na stůl měkkou látku a položte
produkt obrazovkou dolů. Odstraňte otevírací
kryt uvolněním dvou šroubů podle obrázku.
2
Zatlačte zařízení MP500-F*** do prostoru a
upevněte je.
3
Připojte zařízení MP500-F*** k produktu
pomocí dvou poskytnutých šroubů.
Model **WX50MF
● Dejte pozor na ostré hrany kolejnic a drža-
del.
● Pokud produkt upevníte jinými šrouby než
je doporučeno, může dojít k jeho poškození
nebo pádu. Společnost LG Electronics
nenese odpovědnost za žádné škody způ-
sobené použitím nesprávných upevňova-
cích šroubů.
● Šrouby neutahujte příliš velkou silou, jinak
se výrobek poškodí a záruka pozbude plat-
nosti.
Upozornění
Pro zajištění správné funkce doporučujeme použít pro připojení zařízení MP500-F*** k monitoru zá-
kladní prvky, které jsou součástí balení.
● Monitor znázorněný na obrázcích výše v návodu k přimontování se může od vašeho výrobku lišit.
Upozornění

6
ČESKY
ČESKY
Připojení vstupních a výstupních kabelů
Upozornění
● Sada HDMI, kabely HDMI, DP, LINE-OUT a LAN nepatří mezi základní prvky, které jsou součás-
tí balení. Jednotlivé kabely je nutné zakoupit zvlášť.
● Po dokončení kabeláže přiřaďte možnost SET ID (ID PRODUKTU) monitoru, který bude připojen
k zařízení MP500-F***.
● Chcete-li nakonfigurovat nastavení SET ID, vyhledejte si informace v uživatelské příručce monitoru.
1 Připojte odpovídající napájecí kabely k monitoru a zařízení MP500-F***.
Připojení monitoru pomocí kabelu DP
Upozornění
● Pokud chcete zapnout připojení DP, musí monitor, který bude připojený k zařízení MP500-F***, pod-
porovat vstup DP.
● Při připojování kabelu DP (DisplayPort) použijte standardní kabel. Použití nestandardního typu
kabelu by mohlo způsobit poškození produktu.
2Připojte zařízení MP500-F*** k monitoru pomocí kabelu DP.
