Lievers P-14B User manual

GEBRUIKERSHANDLEIDING /
USER MANUAL /
BEDIENUNGSANLEITUNG
P-14B
LIEVERS HOLLAND
Groot Mijdrechtstraat 68 –3641 RW
Postbus 103 - 3640 AC
Mijdrecht (NL)
Tel.: 0031 –(0)297-231900 / Fax: 0031 –(0)297-231909
E-mail: [e-mail] / Internet: www.lieversholland.nl

2/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
© Bouwmachinefabriek Lievers B.V. NL 2018.
Alle rechten ten zeerste voorbehouden. Nadruk, kopie, bewerking of heruitgave en
openbaarmaking in elke vorm met elk medium, ook als uittreksel, is zonder schriftelijke
toestemming door Bouwmachinefabriek Lievers Holland verboden.
Bouwmachinefabriek Lievers Holland draagt generlei waarborg of aansprakelijkheid voor de
inhoud van deze publicatie en wijst in dit geval alle stilzwijgende zekerheden voor
geschiktheid van handels- of overige doeleinden af.
Verder behoudt Bouwmachinefabriek Lievers Holland het recht voor ter herbewerking van
deze publicatie en het uitvoeren van veranderingen van de inhoud over bepaalde periodes
zonder de verplichting van vooraankondiging van zulke herbewerkingen en veranderingen.
© Bouwmachinefabriek Lievers B.V. NL 2018.
All rights are reserved. Reprints, copies, adaptations for new editions and publications in any
form or through any media, including abstract forms are not permitted unless written
permissions is first obtained from Lievers Holland.
Lievers Holland may not be held responsible for any guarantees or liabilities for the contents
of this publication and points to, in this case, all implied securities for suitability of
merchantability or any other purposes.
Lievers Holland further retains the right to revise this publication and to alter the contents
over certain periods of time, without the obligation to report such alterations and changes
first.
© Bouwmachinefabriek Lievers B.V. NL 2018.
Alle Rechte sind der Bouwmachinefabriek Lievers B.V. vorbehalten. Nachdruck, Kopien,
Bearbeitungen oder herausgabe und Veröffentlichungen in irgendeiner Form und durch
irgendwelche Medien, einschließlich Ausschnitte, sind ohne schriftliche Zustimmung der
Bouwmachinefabriek Lievers B.V. verboten. Die Bouwmachinefabriek Lievers B.V.
übernimmt keinerlei Garantien oder Haftung für den Inhalt von dieser Veröffentlichung und
weißt in diesem Fall alle stillschweigende Sicherheiten der Eignung für Handels- oder alle
anderen Zwecke zurück.
Ferner behält sich die Bouwmachinefabriek Lievers B.V. das Recht vor, diese Herausgabe in
bestimmten Zeitabschnittten zu überarbeiten und Veränderungen vorzunehmen, ohne die
Verpflichtung zu haben, solche Überarbeitungen und Abänderungen vorab anzukündigen.

3/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
INHOUD
1. Voorwoord......................................................................................................................... 4
2. Inleiding............................................................................................................................. 5
3. Technische specificaties.................................................................................................... 6
4. Veiligheid........................................................................................................................... 7
5. Gebruik.............................................................................................................................. 9
6. Onderhoud.......................................................................................................................11
7. Storingen, reparaties........................................................................................................16
8. Demontage, verwijderen...................................................................................................17
9. Conformiteitsverklaring.....................................................................................................18
INDEX
1. Preface.............................................................................................................................19
2. Introduction ......................................................................................................................20
3. Technical specifications....................................................................................................21
4. Safety...............................................................................................................................22
5. Use...................................................................................................................................24
6. Maintenance.....................................................................................................................26
7. Troubleshooting,repairs....................................................................................................31
8. Dismantling, disposal........................................................................................................32
9. Declaration of conformity..................................................................................................33
INHALT
1. Vorwort.............................................................................................................................34
2. Einleitung .........................................................................................................................35
2. Technische Daten ............................................................................................................36
4. Sicherheit.........................................................................................................................37
5. Gebrauch .........................................................................................................................39
6. Wartung...........................................................................................................................41
7. Probleme, Reparaturen....................................................................................................46
8. Zerlegung und Entsorgung...............................................................................................47
9. Konformitätserklärung ......................................................................................................48
10. Onderdelen / Parts / Teile...............................................................................................49

4/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
1. Voorwoord
Deze handleiding is gemaakt om u te helpen bij het veilig gebruiken en onderhouden van de
betontrilnaald P14B. De handleiding is bedoeld voor dealers en gebruikers van de
betontrilnaald en bevat dienstige gebruiksaanwijzingen voor gebruik, onderhoud en
reparatie. Deze aanwijzingen dienen te worden gerespecteerd en opgevolgd.
Garantiebepalingen
Alle schade aan delen van de betontrilnaald, die binnen 12 maanden na aankoopdatum van
de eindgebruiker ontstaat door materiaal-, fabricage- en constructiefouten wordt zo snel
mogelijk door de fabrikant verholpen. De garantietermijn is 12 maanden vanaf de
aankoopdatum door de eindegebruiker m.u.v. slijtdelen.
De fabrikant is niet aansprakelijk voor onveilige situaties, ongevallen en schades, die het
gevolg zijn van:
▪Het negeren van waarschuwingen of voorschriften zoals weergegeven op de
installatie de machine of in de gebruikshandleiding.
▪Onvoldoende en/of verkeerd onderhoud. (bijvoorbeeld het niet tijdig reinigen van
koelopeningen of het reinigen met hogedrukreiniger of waterstraal onder hoge druk)
▪Het bewaren van de machine op een vochtige plaats.
▪Montage of demontage van de machine door niet gekwalificeerd personeel (oftewel
personeel onbekend met de inhoud van deze gebruikershandleiding).
▪Gebruik voor andere toepassingen dan beschreven in de gebruikershandleiding.
▪Wijzigingen aan de machine door derden. Hieronder valt ook het toepassen van
andere dan voorgeschreven originele (vervangings)onderdelen.
(Voorts zijn toepasselijk de Algemene Leverings- en Betalingsvoorwaarden van de
Metaalunie)
Garantiebewijs
P14 nr. _______________________________
Koopdatum: ___________________________________
Figuur 1: Voorbeeld typeplaatje P14B
Het typeplaatje bevindt zich op achterkant van de rugsteun.

5/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
2. Inleiding
Bedoeld gebruik
Een handstoktrilnaald is een machine met een trillende stalen fles, waarmee plastische
beton kan worden verdicht. De betontrilnaald P14B bestaat uit een benzine motor in een
slag- en stootvast kunststof motorhuis en een trilnaald. De trilnaald is gemonteerd op het
spindeldeel dat uit het motorhuis steekt. Op het motorhuis bevindt zich een schakelaar die de
benzinemotor uitschakelt.
Werking
De spindel brengt de flexibele aandrijfas in rotatie. De roterende beweging van de aandrijfas
zorgt ervoor dat de klepel een afwentelende beweging maakt aan de binnenzijde van de
trilmantel. Hierdoor ontstaan de trillingen. De trillingen van de trilmantel verdichten het beton.

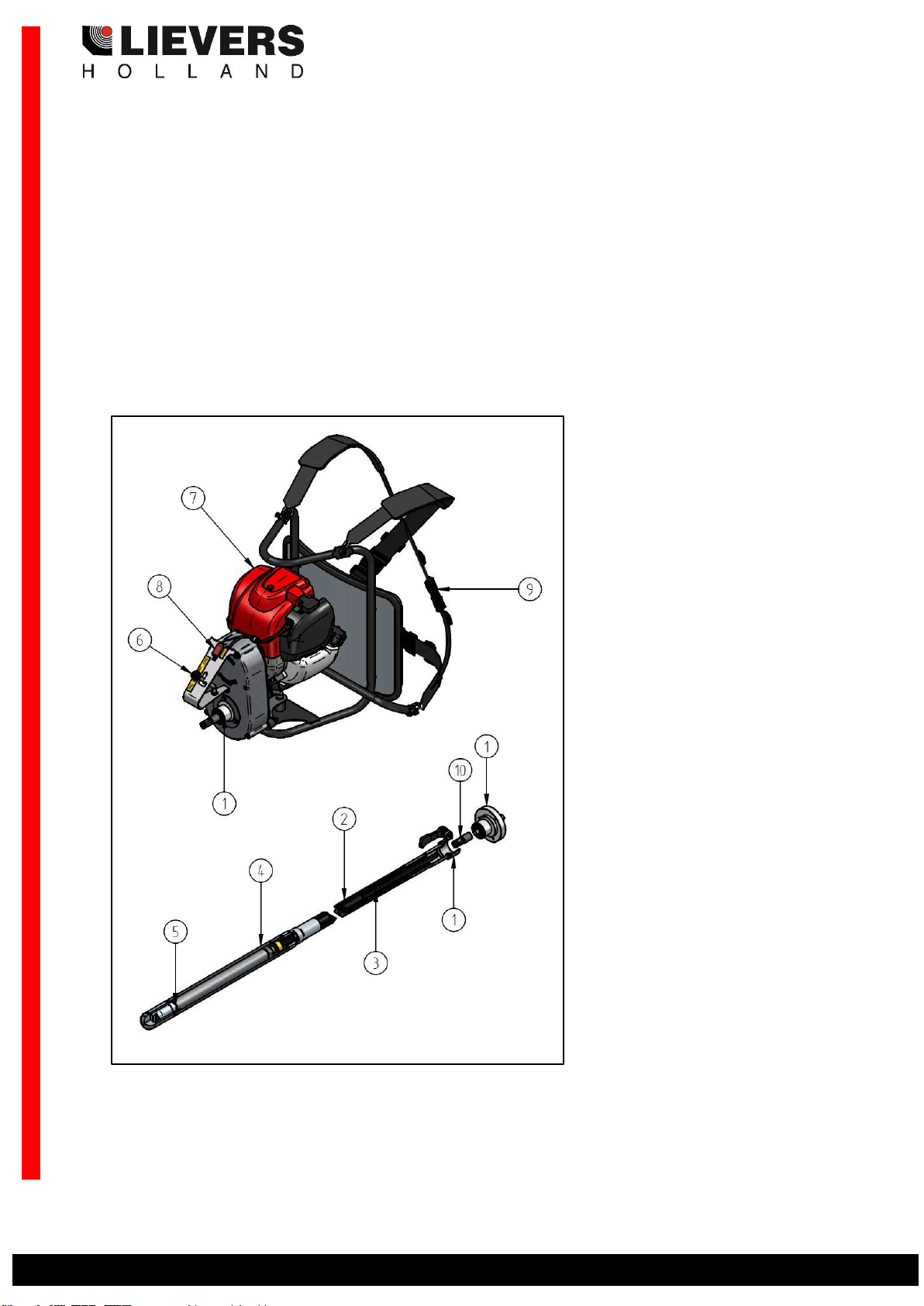

Figuur 2: Overzicht belangrijke componenten
1. Slangkoppeling
2. Trilslang
3. Flexibele aandrijfas
4. Trilmantel
5. Klepel
6. Gasmannet
7. Benzine motor
8. Stop-knop
9. Draagharnas (backpack)
10. Koppelingsstift

6/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
3. Technische specificaties
Technische gegevens
Technische gegevens van de handstoktrilnaald P14B, zie ook typeplaatje op pagina 3.
Afmetingen motor-unit (incl. backpack)
Lengte 320 millimeter
Breedte 470 millimeter
Hoogte 445 millimeter
Benzinemotor
Type Honda GX35 4-takt
Vermogen 1,2 KW (1,6 HP) bij 7000 omw./min
Toerental op spindel 4400 omw./min
Trilelement 12000 tr/min
Massa (zonder trilnaald) 9,8 kg
Uitvoering Draagbaar
Motorbescherming Slag- en stootvast kunststof
Trilnaald-aansluiting met snelspanner
Geluidsproductie db(A) 79 (buiten, op 1 meter afstand, oorhoogte)
Trillingsversnelling De geëvalueerde effectieve versnellingswaarde, die volgens
ISO 5349
Deel 1 berekend is, ligt boven de 2,5m/s² (12,1m/s²) *
Deze trillingsgegevens werden tijdens het bedrijf van het
inwendige trillichaam in beton gemeten.
Testen trilfles getest op lekkage conform interne fabricage procedure.
* Verplicht Door gebruikmaking van trilling dempende handschoenen kan
de gebruiker binnen de door de ISO 5349 gestelde norm Max.
3 uur achtereen (COMFORT GRENS), of 11.7 uur per dag
veilig werken.
Tabel 1: Overzicht van het trilnaalden assortiment voor de P14-B.
De trilnaalden met een trilfles-diameter van 38 zijn leverbaar met rubberkop.

7/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
4. Veiligheid
Verklaring van de gebruikte veiligheidssymbolen
Figuur 3: veiligheidssymbolen
4.1 Veiligheidsvoorzieningen
De volgende veiligheidsvoorzieningen zijn aanwezig op de machine:
▪De handstoktrilnaald P14 B is voorzien van veiligheidssymbolen
4.2 Veiligheidsvoorschriften
▪Lees voorafgaand aan het gebruik de handleiding zorgvuldig en neem bij twijfel
contact op met de fabrikant.
▪Zorg ervoor dat u gekwalificeerd (u bent bekend met de inhoud van deze
gebruikershandleiding) bent voor het bedienen van de trilnaald en voor het uitvoeren
van kleine onderhoudswerkzaamheden aan de trilnaald.
▪Regelmatig onderhoud bevordert het veilig werken met de trilnaald P14.
▪Het langdurige gebruiken van een werkende trilnaald kan schade aan uw
gezondheid veroorzaken. Gebruik de trilnaald P14 nooit langer dan 1 uur
aaneengesloten zonder pauze. Het dragen van antivibratie handschoenen is
verplicht bij langduriger gebruik.
▪Het dragen van gehoorbescherming, een veiligheidsbril, een veiligheidshelm,
veiligheidsschoenen, beschermende kleding en werkhandschoenen (antivibratie) is
verplicht.
1. Lees de gebruikershandleiding voor u de
machine gebruikt.
2. Bril, hoofd- en geluidsbescherming verplicht.
3. Veiligheidshandschoenen verplicht.
4. Veiligheidsschoenen met extra bescherming verplicht.
5. Open vuur verboden
6. Let op en wees voorzichtig.
ZORG ERVOOR DAT ALLE AANWEZIGE VEILIGHEIDSSYMBOLEN EN TEKENS OP DE
MACHINE GOED LEESBAAR BLIJVEN.

8/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
▪Let bij het oppakken en dragen van het apparaat op uw tilhouding. Buk tijdens het
oppakken van het apparaat niet voorover, maar zak door uw knieën. Zorg ervoor dat
de werkplek binnen uw directe bereik ligt, zodat u niet voorover hoeft te hangen.
▪Controleer de bevestiging van de handgreep en de draagriem voor u de trilnaald
verplaatst.
▪Plaats een uitgeschakelde handstoktrilnaald P14 op een stevige en stabiele
ondergrond.
▪Wanneer u de trilnaald gedurende lange tijd niet gebruikt, moet u de trilnaald opslaan
in een schone en droge omgeving
▪Gebruik de machine met benzinemotor alleen in goed geventileerde ruimtes.
▪Tijdens het navullen van de benzinemotor let op! Geen open vuur in directe
omgeving!
▪Langdurige aanraking van het trilelement van een werkende trilnaald kan schade aan
uw gezondheid veroorzaken.
▪Langdurig dragen van de backpack van een werkende trilnaald kan schade aan uw
gezondheid veroorzaken (denk om rugletsel).
▪Monteer eerst de trilnaald op de spindel voor u de trilnaald inschakelt.
▪Gebruik uitsluitend de door de motorfabrikant voorgeschreven olie en brandstoffen.
▪Neem op (bouw)locatie’s zowel de algemeen geldende als de door de opdrachtgever
opgestelde veiligheidsvoorschriften in acht. Laat u hierover informeren voordat u uw
werkzaamheden begint.
4.3 Restrisico
De fabrikant heeft een optimum gezocht tussen functionaliteit van de handstoktrilnaald
P14-B, de veiligheid en de werkbaarheid.
Voor de volgende risico’s van de handstoktrilnaald P14-B vraagt de fabrikant aandacht:
Het langdurige gebruiken van een werkende trilnaald kan schade aan uw gezondheid
veroorzaken. Gebruik de trilnaald P14B nooit langer dan 1 uur aaneengesloten zonder
pauze. Het dragen van antivibratie handschoenen is verplicht bij langduriger gebruik.
Dit risico wordt door de fabrikant beschouwd als restrisico. Goed geïnstrueerd personeel met
de juiste werkhouding t.a.v. het veilig werken, zijn desondanks in staat veilig met de
handstoktrilnaald P14-B te werken.

9/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
5. Gebruik
Lees voorafgaand aan het gebruik de handleiding zorgvuldig en neem bij twijfel contact op
met de fabrikant.
Voor de plaats locatie en de benaming van de verschillende onderdelen van de
handstoktrilnaald P14-B die in de tekst worden genoemd, verwijzen we naar figuur 3 in deze
handleiding.
5.1 Aankoppelen en ontkoppelen van de trilnaald
In de tekst staan nummers tussen haken. Deze nummers komen overeen met de nummers
in de onderdelenlijst behorend bij figuur 5 ‘koppelen van de trilslang’. Achter de nummers
staan de benamingen van de betreffende onderdelen.
Figuur 4: koppelen van de trilslang
Aankoppelen
Koppel de trilnaald als volgt aan op de motoraandrijving:
1. Draai de aandrijfstift (2) met de wijzers van de klok mee, over het schroefdraad op de
aandrijfspindel goed vast.
2. Schuif slangkoppeling (3) van de trilslang over motorkoppeling (1), Het vierkant
profiel van de flexibele aandrijfas schuift nu in de aandrijfstift.
3. Stel de snelspanner in en klem het vast door de hendel van de spanner naar
beneden te drukken (4) .
4. De trilnaald P14 is nu gereed voor gebruik.
Ontkoppelen
Ga bij het ontkoppelen van de trilnaald als volgt te werk:
1. Doe de hendel van de snelspanner omhoog (4).
2. Trek de slangkoppeling van motorkoppeling (1) en trek het vierkante profiel van de
flexibele aandrijfas uit de aandrijfstift (2).
1. Motorkoppeling
2. Aandrijfstift
3. Slangkoppeling
4. Snelspanner

10/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
5.2 Bediening en gebruik van de trilnaald
Deze paragraaf beschrijft wanneer en hoe u de trilnaald bedient en gebruikt.
Starten van de machine, verdichten en uitschakelen
Voor het starten van de benzinemotor verwijzen wij u naar de gebruikshandleiding van de
benzinemotor.
1. Monteer eerst de trilnaald op de spindel en controleer of de trilnaald correct op de
spindel van de aandrijfmotor is bevestigd. Zie paragraaf 5.1.
2. Controleer of de stopschakelaar in de ‘AAN (ON) ’-stand staat.
3. Start de benzinemotor volgens de voorschriften van de motorfabrikant.
4. Geef volgas en steek de trilnaald in de beton.
5. Laat de trilnaald ca 2 -4 seconden op iedere prikplek trillen.
6. Stop met trillen als er geen luchtbellen meer zichtbaar zijn.
7. Na beëindiging van de stort, zet u de motor met de gashendel in de stationair-loop
stand.
8. Zet de motor uit door de stopknop in de ‘UIT(OFF)’- stand te zetten.
9. Laat de benzinemotor volledig afkoelen voor u hem opbergt.
5.3 Praktijkaanwijzing
De afstand tussen twee trilplaatsen en de trilduur op een plaats zijn afhankelijk van de dikte
van de betonlaag en de samenstelling van het beton. De volgende aanwijzingen kunnen als
leidraad dienen:
Vloeren:
▪Langzaam trilnaald in beton laten zakken.
▪Triltijd 2 à 4 seconden.
▪Langzaam trilnaald uit beton trekken en verplaatsen.
▪Volgende trilplaatsen op steek van ± 50 cm.
Wanden en kolommen:
▪Trilnaald in bekisting laten zakken.
▪Beton storten tot ± 100 cm.
▪Triltijd 2 à 4 seconden.
▪Langzaam trilnaald uit beton trekken en verplaatsen
▪Volgende trilplaatsen op steek van ± 50 cm.
LET OP: LEES ‘VEILIGHEIDSASPECTEN’ EN ‘VEILIGHEIDSVOORSCHRIFTEN’ VOOR U DE
MACHINE INSCHAKELT

11/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
6. Onderhoud
Hoewel de trilnaald weinig bewegende onderdelen heeft, bevordert regelmatig onderhoud
een lange storingvrije levensduur.
6.1. Reinigen benzinemotor
Voor een goede koeling van de motor moeten de ventilatieopeningen aan weerszijde van het
motorhuis vrij zijn. Controleer dit aan het eind van elke werkdag of voorafgaand aan de
werkzaamheden. Als de ventilatieopeningen niet vrij zijn, reinig de ventilatiekappen dan als
volgt:
1. Reinig met een borstel en water de buitenzijde van de ventilatiekappen.
2. Reinig met een vochtige doek de directe omgeving van de ventilatieopening in het
motorhuis.
3. Zie erop toe dat de gasklep van de benzinemotor vrij van vuil is.
6.2. Reinigen trilslang
Tijdens het trillen van het beton zal de trilslang vervuilen. Om een goede werking van de
trilnaald te garanderen moet u de trilslang aan het einde van elke werkdag reinigen met
water en een schoonmaakmiddel dat het materiaal van de trilslang niet aantast.
Figuur 5: NOOIT SMEREN.
VOORZICHTIG: ZORG DAT ER GEEN WATER IN DE BENZINETANK TERECHT KOMT.
LET OP: SMEER DE KLEPEL EN DE TRILMANTEL NIET, SPUIT GEEN OLIE IN DE
TRILSLANG OF TRILFLES! DE FLEXIBELE AANDRIJFAS VAN DE TRILNAALD P14E
IS DOOR DE PRODUCENT DUURZAAM GESMEERD.
LET OP: GEBRUIK NOOIT EEN HOGEDRUKREINIGER VOOR HET SCHOONMAKEN VAN DE
BENZINEMOTOR.
LEES OOK DE GEBRUIKERSHANDLEIDING VAN DE MOTORLEVERANCIER ZORGVULDIG DOOR.
WAARSCHUWING: ZET DE BENZINEMOTOR UIT VOORDAT U
ONDERHOUDSWERKZAAMHEDEN AAN DE TRILNAALD UITVOERT.
LAAT DE BENZINEMOTOR GOED AFKOELEN.

12/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018

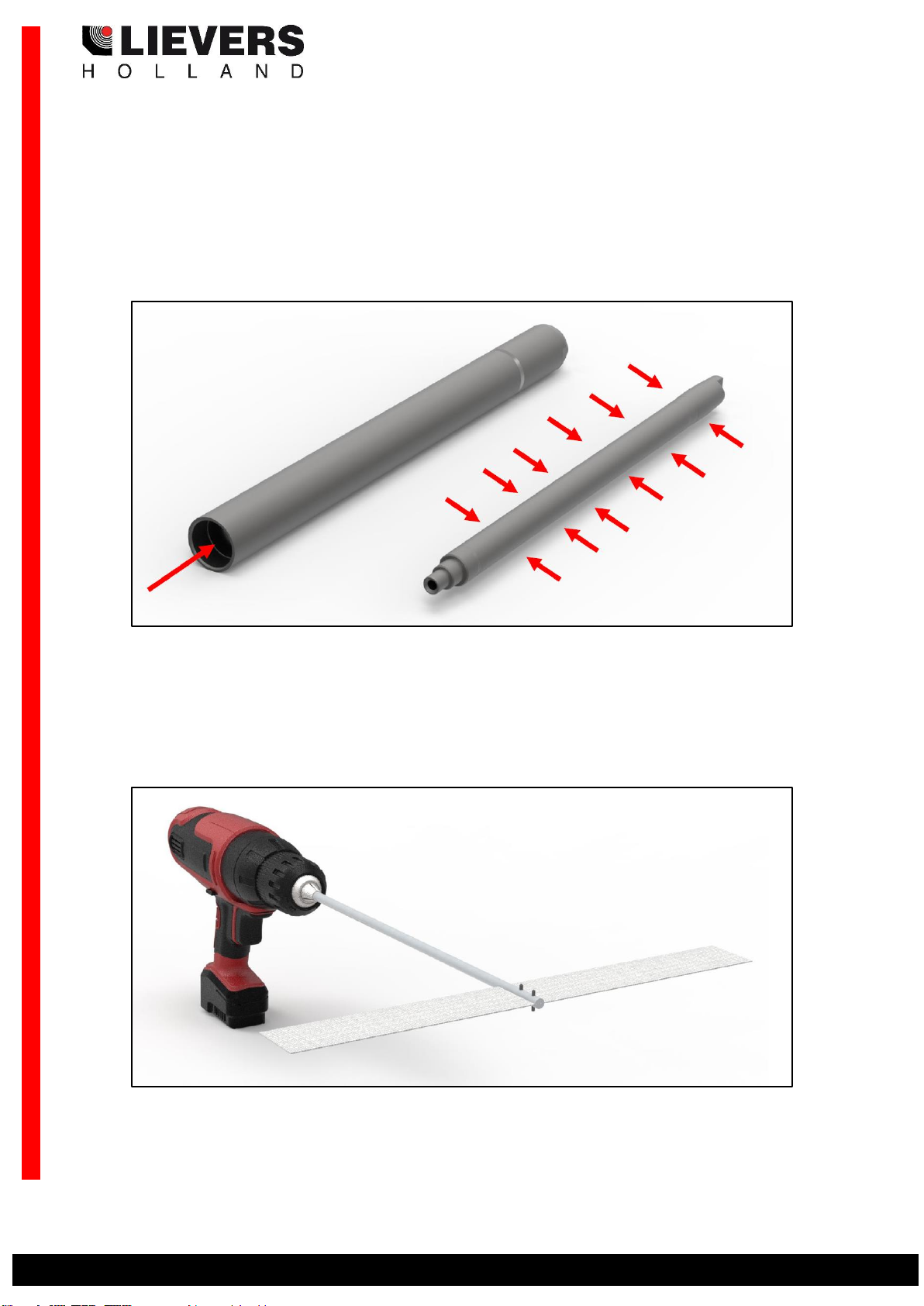

6.3. Reinigen trilmantel
1. Maak de trilfles zo goed mogelijk schoon van betonresten en vuil.
2. Verwijder de trilmantel met behulp van een pijptang en bankschroef.
3. Controleer de schroefdraad van de trilmantel op vuil en maak deze schoon.
4. Ontvet de trilklepel en de trilmantel met behulp van een ontvetter en laat
tenminste 1 uur drogen.
Figuur 6: Ontvet de trilmantel en trilklepel
5. Gebruik een spindel (lengte 400mm) met zaagsnede en wind hier een schone
doek op van ongeveer 10 x 40 cm. Let op dat de doek volgens afbeelding 8 op
de spindel wordt gewikkeld. Hierdoor komt de doek goed in de hoeken van de
trilmanteldop.
Figuur 7: Doek en spindel

13/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
Figuur 8: Oprollen van doek
6. Geheel in trilmantel steken tot deze tegen de trilmanteldop stuit. Dan laten
draaien en draaiend er langzaam uit halen. Enige malen herhalen. Als de doek na
inspectie vuilresten bevat de doek vervangen en punt 6 herhalen.
Figuur 9: Poetsen binnenzijde trilmantel

14/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
7. Spuit met behulp van een luchtlans de binnenkant van de mantel droog en
schoon. Eerst de lans tot de trilmanteldop inbrengen en dan spuitend eruit uit
halen.
Figuur 10: Uitblazen van trilmantel
8. Herhaal stap 5 & 6 totdat de doek volledig schoon blijft en er geen vlekken meer
op de doek verschijnen. De trilmantel is nu schoon en klaar voor montage
6.4. Naspannen V-snaar P14 benzine aandrijfunit
Naspannen kan noodzakelijk zijn na ca. 100 draaiuren.
1. Ontkoppel de trilslang van de aandrijfunit door de snelspanner te openen en de
trilslang van de motor af te schuiven.
Figuur 11: Loskoppelen van trilslang

15/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
2. Draai de 3 zeskantbouten (aangegeven in figuur 12) een tweetal slagen linksom met
behulp van een steek of dopsleutel.
Figuur 12: lossen van v-snaar bevestiging
3. Span de v-snaar door de slang aansluiting (aangegeven in figuur 13) tegen de klok
in te verdraaien tot u weerstand voelt.
4. Houd de slang aansluiting in de zelfde positie en draai de 3 zeskantbouten van stap 2
gelijktijdig weer vast zodat de v-snaar op de nieuwe positie geborgd is.
Figuur 13: Opspannen van de v-snaar
5. Plaats de trilslang weer op de aandrijfeenheid. Door de slang over de slang
aansluiting te schuiven en de snelspanner te sluiten

16/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
7. Storingen, reparaties
In onderstaande tabel worden de meest voorkomende storingen, oorzaken en oplossingen
genoemd:
PROBLEEM
OORZAAK
OPLOSSING
De aangesloten en
ingeschakelde
benzinemotor loopt
niet naar behoren.
De benzinemotor is overbelast door
het beklemd raken van de trilnaald in
de bewapening.
Voorkom het beklemd raken van de
trilnaald. Stop de werkzaamheden indien
de trilnaald toch beklemd raakt. Maak de
trilnaald los en hervat de
werkzaamheden.
De aangesloten
benzinemotor loopt
helemaal niet.
Onvoldoende of verkeerde
brandstof.
Controleer de hoeveelheid brandstof in
de brandstoftank en ga na of de juiste
brandstof is gebruikt.
Uiteinde van de
trilnaald trilt
onvoldoende.
De trilmantel en klepel zijn, als
gevolg van smering door olie of vet
toch vervuild.
Demonteer de trilmantel, de flexibele
aandrijfas en de klepel. Ontvet deze
onderdelen en de binnenzijde van de
trilslang zorgvuldig. Na ontvetting dient
slechts de flexibele aandrijfas, als enig
onderdeel, met speciaal vet ingesmeerd
te worden. Dit vet is bij de producent te
verkrijgen
Uiteinde van de
trilnaald trilt
geleidelijk
onvoldoende.
Vervuiling van de binnenzijde van de
trilmantel door langdurig gebruik.
Demonteer de trilmantel en de klepel.
Maak beiden schoon en vetvrij met een
poetsdoek (zie hoofdstuk 6.3).
Tabel 2: meest voorkomende storingen inclusief oorzaak en oplossing

17/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
Reparaties
Bij het bestellen van onderdelen graag de volgende gegevens vermelden:
▪Type trilnaald
▪Bestelnummer plus benaming van het onderdeel
▪Het gewenste aantal.
▪Het verzendadres en de wijze van verzending.
Contact gegevens Lievers Holland:
Postbus 103
3640 AC Mijdrecht
Tel: [phone], Fax: [phone]
E-mail: [e-mail] , Internet: www.lieversholland.nl
8. Demontage, verwijderen
De plaatselijk geldende milieuvoorschriften dienen in acht te worden genomen (gescheiden
afvoer van milieubelastende stoffen). Voor zover bekend zijn er geen milieubelastende
stoffen verwerkt in de handstoktrilnaald P14 B.
TIP: GA BIJ HET BESTELLEN VAN ONDERDELEN ZORGVULDIG TE WERK. LIEVERS
HOLLAND AANVAARDT GEEN AANSPRAKELIJKHEID IN GEVAL VAN TOEZENDING VAN
VERKEERDE ONDERDELEN TEN GEVOLGE VAN ONVOLLEDIGE OPGAVEN BIJ
BESTELLING.

18/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
9. Conformiteitsverklaring
EG-VERKLARING VAN OVEREENSTEMMING
EG-verklaring van overeenstemming voor machines
(Richtlijn 2006/42/EC, Bijlage II, onder A)
Fabrikant: Bouwmachinefabriek Lievers B.V.
Adres: Groot Mijdrechtstraat 68, 3641 RW Mijdrecht
Verklaart hiermede dat
De trilnaald P14 B:
1) voldoet aan de bepalingen van de Machinerichtlijn (Richtlijn 2006/42/EC)
2) voldoet ook aan de volgende geharmoniseerde normen: NEN-EN-12100-1 (2003), NEN-
EN 12100-2 (2003)
Mijdrecht, 12 December 2018
Fabrikant: Bouwmachinefabriek Lievers B.V.
Adres: Groot Mijdrechtstraat 68, 3641 RW Mijdrecht
Naam: C. M. de Wit
Functie: directeur

19/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
1. Preface
This manual has been written to help you operate and maintain the poker vibrator P14B
safely. This manual is intended for dealers and operators of the poker vibrator P14B and
contains useful instructions for use, maintenance and repair. These instructions need to be
respected and followed.
Guarantee provisions
All damage to parts of the poker vibrator, occurring within 12 months after date of purchase
as a consequence of material, production or construction defects, will be replaced by the
manufacturer as soon as possible. The guarantee is valid for 12 months from the date of
purchase except for wear parts.
The manufacturer declines all responsibility for unsafe situations, accidents and damage
caused by:
▪Ignoring safety and using instructions as described on the machine or the instruction
manual.
▪Incompetent or incorrect maintenance (f.i. irregular cleaning of the ventilation slots
and cleaning with a high pressure cleaner or by a water jet under high pressure).
▪Storing the machine in a damp place.
▪Assembling or dismantling of the poker vibrator by unqualified personnel (employees
who are unfamiliar with the content of this instruction manual).
▪Other use than the prescribed use.
▪Alternations of the machine carried out by other than manufacturer. This also includes
assembling of non-original parts.
Guarantee certificate
P14 nr: ____________________________________________
Date of purchase: ___________________________________
Fig. 1: example label P14-B
The label can be found on the backside of the backsupport.

20/59 Gebruikershandleiding / User Manual / Bedienungsanleitung P-14B, rev. 1.0: 12-12-2018
2. Introduction
Intended use
A hand held poker vibrator is a machine with a vibrating, steel bottle, for compacting
concrete. The poker vibrator P14-B consists of a gasoline motor in an impact and shock
proof plastic motor housing and a flexible poker vibrator. The flexible poker vibrator is
attached to the part of the spindle which sticks out of the motor housing. On the motor
housing is a switch for turning the gasoline motor off.
Operation
The spindle ensures that the flexible drive shaft rotates. The drive shaft’s rotating movement,
ensures that the pendulum moves along the inner circumference of the poker head. This
causes the vibrations. The vibrations from the poker head compact the concrete.
Fig. 2: Overview of the most important components
1. Hose coupling
2. Flexible vibration hose
3. Flexible shaft
4. Vibration case
5. Vibration needle
6. Gas handle
7. Petrol engine
8. Stop-switch
9. Backpack
10. Coupling drive pin
