95R Recumbent Lifecycle®Exercise Bike
Assembly Instructions

Congratulations...
and welcome to the world of
The following Parts List and the step-by-step assembly procedures have been assem-
bled to make the set-up of the Recumbent Lifecycle®Exercise Bike as quick and easy
as possible.
Please take special note of the following important points prior to choosing a location
and beginning assembly of the Recumbent Lifecycle®Exercise Bike.

IMPORTANT SAFETY INSTRUCTIONS !
DO NOT locate the Exercise Bike outdoors, near swimming pools, or in areas of high humidity.
DO NOT operate your Exercise Bike if it has been dropped, damaged, or even partially
immersed in water. Contact Life Fitness Customer Support Services at the number in the
Operation Manual.
DO NOT locate the Exercise Bike any closer than 30 inches ( 76 cm ) to a television set.
DO NOT locate additional Exercise Bike any closer than a minimum of 42 inches (107 cm) from
center to center to avoid interference (cross talk) between Heart Rate monitors.
DO keep the area around your Exercise Bike clear of any obstructions, including walls and fur-
niture.
DO verify the contents of the delivery carton against the accompanying Parts Listing prior to
setting the cartons and shipping material aside. If any parts are missing, contact Life Fitness
Customer Support Services at the number listed in the Operation Manual. Save the shipping
cartons in case of return.
DO read the entire Operation Manual prior to attempting to operate this machine as this is
essential for proper use.
CONSIGNES DE SECURITE IMPORTANTES!
NE PAS placer le vélo d'exercice allongé Lifecycle à l'extérieur, près d'une piscine ou dans un
endroit très humide.
NE PAS faire fonctionner le vélo d'exercice allongé Lifecycle s'il est tombé, s'il a été endom-
magé ou s'il a été partiellement plongé dans l'eau. Téléphoner au service après-vente de Life
Fitness dont le numéro figure sur la couverture arrière du guide d'installation.
NE PAS placer le vélo d'exercice allongé Lifecycle à moins de 76 cm (30 po) d'un poste de
télévision.
MAINTENIR la zone autour du vélo d'exercice allongé Lifecycle libre de toute obstruction, y
compris murs et meubles.
VÉRIFIER si l'emballage contient toutes les pièces de la liste jointe avant de le mettre de côté.
Si des pièces manquent, téléphoner au service après-vente de Life Fitness dont le numéro fig-
ure sur la couverture arrière du guide d'installation. Conserver l'emballage au cas où l'appareil
devrait être renvoyé.
LIRE le manuel de l'utilisateur tout entier avant d'essayer de faire fonctionner cet appareil. Ceci
est indispensable à son utilisation correcte.

TOOLS REQUIRED FOR ASSEMBLY...
Magnetic #2 Bit Phillips Screwdriver, 6mm Hex Key Allen Driver and Ratchet, Side Cutters, 17mm
socket and Ratchet

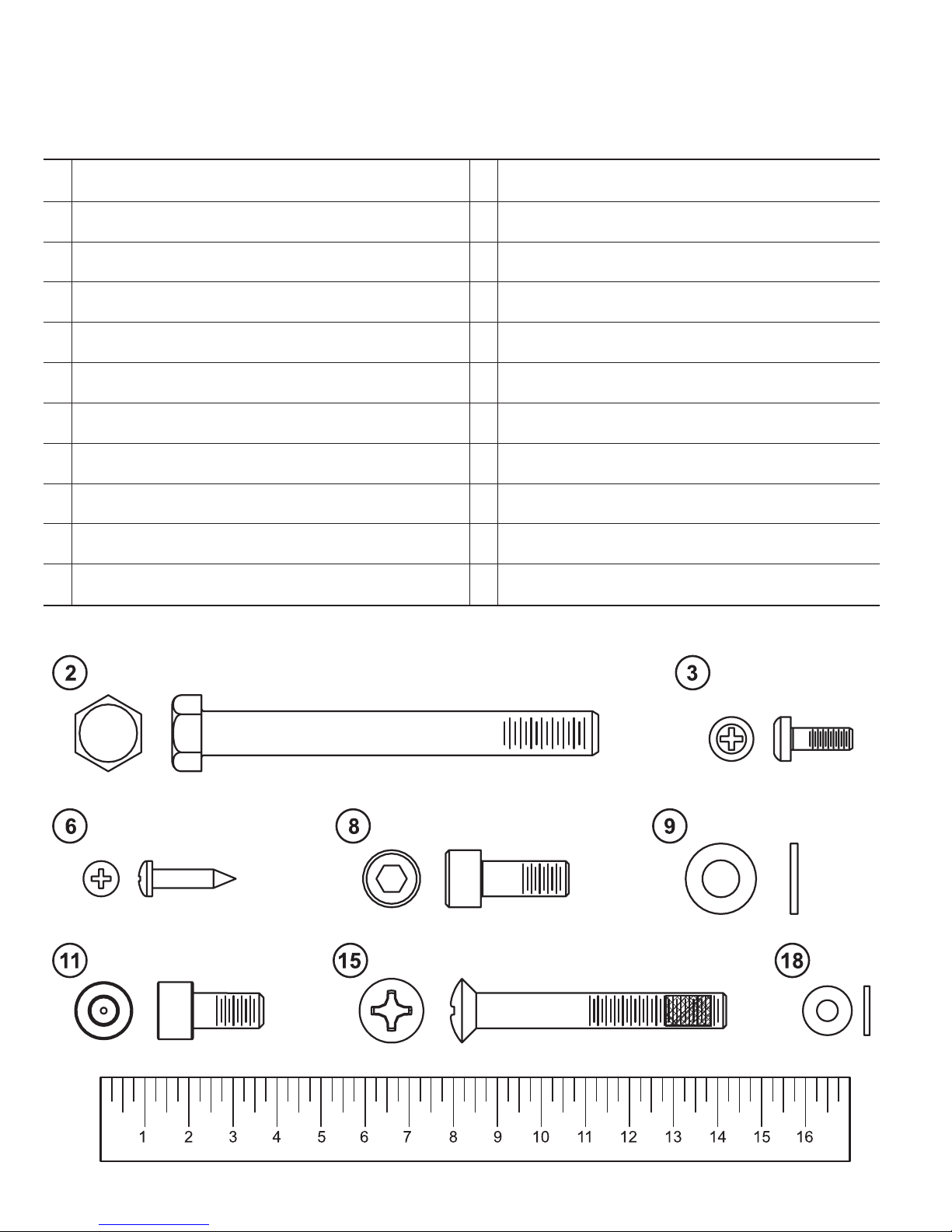

PARTS DESCRIPTION
1 Monocolumn Assembly Qty: 1 2 M10 X 90MM Screw Qty: 3
0017-00101-2035
3 Phillips Screw Qty: 1 4 Display Console Qty: 1
0017-00101-1796
5 Rear Cover Qty: 1 6 M5 x 14mm Phillips Screw Qty: 4
0017-00101-1940
7 Handlebar Qty: 1 8 M8 X 20MM Screw Qty: 8
0017-00101-1881
9 M8 Washer Qty: 10 10 Accessory Tray Holder Qty: 1
0017-00104-0469
11 M8 X 16MM Screw Qty: 2 12 Seat Qty: 1
0017-00101-2030
13 Accessory Tray Qty: 1 14 Seat Back Qty: 1
15 M8 X 60MM Screw Qty: 4 16 Power Block (for Engage Console Only) Qty: 1
0017-00101-2018
17 Power Cord (for Engage Console Only) Qty: 1 18 M5 Washer Qty: 1
0017-00104-0494
19 Nut Plate Qty: 1 20 Two-Hole Plate Qty: 1
21 One-Hole Plate Qty: 1

IMPORTANT!
DO NOT DISCARD THE SHIP KIT. ALL NECESSARY COMPONENTS NEEDED TO COMPLETE
THE INSTALLATION ARE LOCATED IN THE SHIP KIT.
IMPORTANT!
NE JETEZ PAS LE KIT. IL CONTIENT TOUS LES ÉLÉMENTS NÉCESSAIRES POUR
L'INSTALLATION.

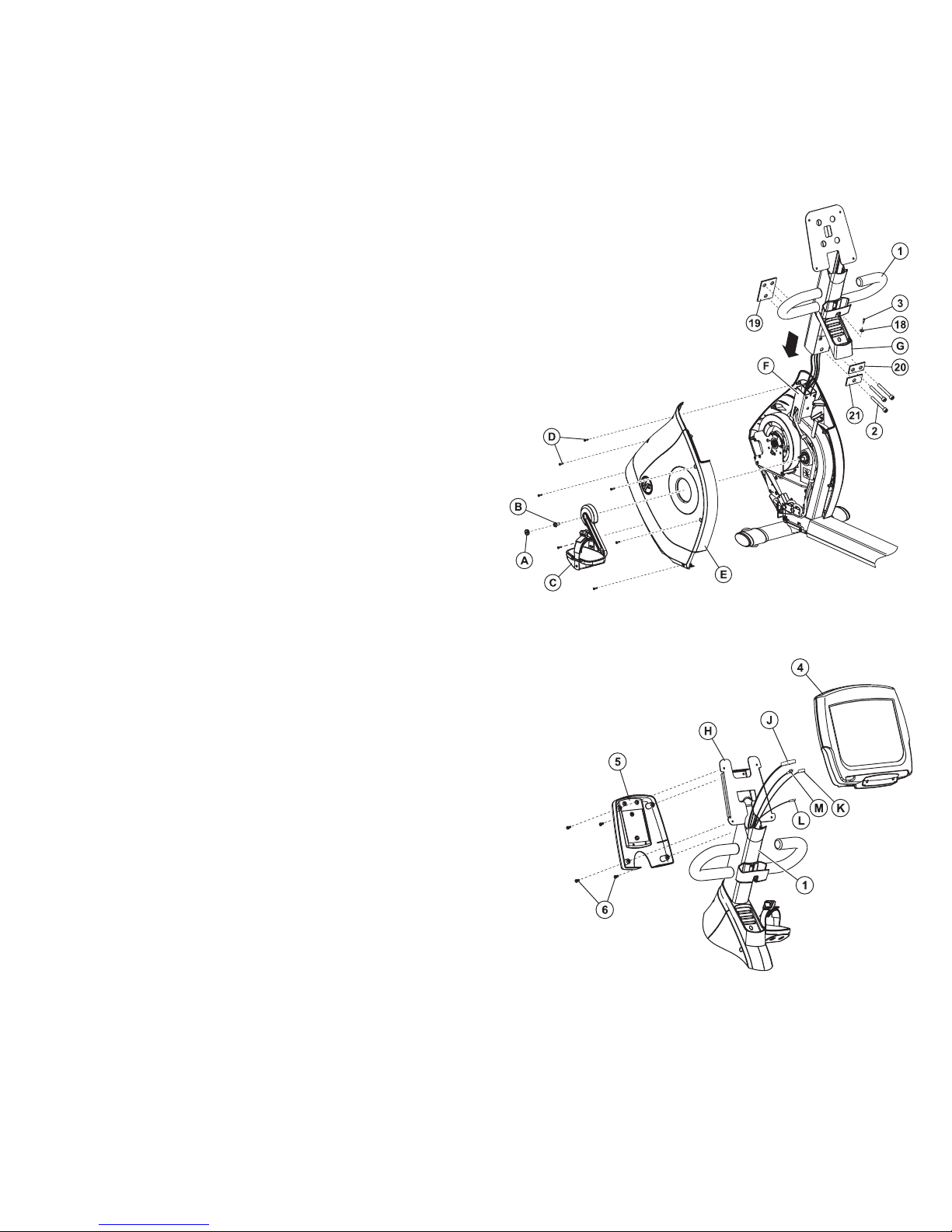

1. Position the unit base near its location for use.
2. Remove the USER LEFT CRANK ARM HOLE PLUG (A) and set it aside. Remove the
USER LEFT CRANK ARM SCREW (B) and slide the CRANK ARM (C) off the unit. Set
them both aside.
3. Remove the seven SCREWS (D) securing the USER LEFT FRONT SHROUD (E).
Remove the FRONT SHROUD and set it aside.
4. Slide the MONOCOLUMN ASSEMBLY (1) over the FRONT TUBE (F). Position and
align the NUT PLATE (19), TWO-HOLE PLATE (20) and ONE-HOLE PLATE (21) at the
front and back of the MONOCOLUMN ASSEMBLY as shown. Secure the MONOCOL-
UMN ASSEMBLY using three M10 x 90mm SCREWS (2). Tighten the
SCREWS to 50-55 ft lbs.
NOTE: Be careful not to pinch wires when sliding the MONO-
COLUMN ASSEMBLY over the FRONT TUBE.
Re-install the USER LEFT FRONT SHROUD (E) using the
seven previously removed SCREWS (D).
Re-install the CRANK ARM (C) using the USER LEFT
CRANK ARM SCREW (B) previously removed. Tighten
the SCREWS to 30-33 ft lbs. Replace the USER LEFT
CRANK ARM HOLE PLUG (A).
Slide the FRONT ACCESSORY TRAY (G) downward to
meet the FRONT SHROUDS (E). Secure the FRONT ACCESSORY
TRAY using one PHILLIPS SCREW (3) and M5 WASHER (18). Tighten the
SCREWS securely. Do not overtighten the SCREWS.
5. Cut the wire tie holding the cables to the CONSOLE BRACKET (H).
Position the DISPLAY CONSOLE (4) near the CONSOLE BRACKET (H).
Connect the MAIN CONSOLE CABLE (J), NETWORK CABLE (K) and
GROUND WIRE (L) leading from the MONOCOLUMN ASSEMBLY (1) to
their respective locations in the back of the DISPLAY CONSOLE.
NOTE: If using C-SAFE, connect the NETWORK CABLE to the
BLACK JACK. If using ETHERNET, connect the NETWORK
CABLE to the SILVER JACK.
For units with Engage Consoles (15” LCD)
Connect the COAXIAL CABLE (M) leading from the MONOCOL-
UMN ASSEMBLY (1) to the back of the DISPLAY CONSOLE.
NOTE: Be sure all CONNECTORS are fully seated.
Bundle and wire-tie unused cables to the side of the CONSOLE
BRACKET center post. Do not block any mounting holes.
Rest the DISPLAY CONSOLE on the CONSOLE BRACKET. Position the
REAR COVER (5) at the back of the DISPLAY CONSOLE and secure together
using four SCREWS (6). Tighten the SCREWS securely. Do not overtighten
the SCREWS.

6. Position the HANDLEBARS (7) as shown. Secure each HANDLEBAR to the SEAT
FRAME (N) using two M8 x 20mm SCREWS (8) and two M8 WASHERS (9) each.
NOTE: Be sure the the TABS of the HANDLEBARS are inserted into the slots on the
underside of the SEAT FRAME as shown in the detail before securing.
Connect the HEART RATE CABLES (O) leading from the HANDLEBARS to the
CENTER LEAD (P) located in the SEAT FRAME.
NOTE: Be sure the CONNECTORS are fully seated.
7. Secure the ACCESSORY TRAY HOLDER (10) to the SEAT FRAME (N)
using two M8 x 16mm SCREWS (11) and two M8 WASHERS (9). Tighten
the SCREWS securely. Do not overtighten the SCREWS.
Secure the SEAT (12) to the SEAT FRAME (N) using four M8 x 20mm
SCREWS (8) and two M8 WASHERS (9). Tighten the SCREWS securely.
Do not overtighten the SCREWS.
Place the ACCESSORY TRAY (13) into the ACCESSORY TRAY HOLDER
as shown. Press down firmly to secure the ACCESSORY TRAY in place.
8. Attach the SEAT BACK (14) to the SEAT FRAME (N) using four SCREWS
(15). Tighten the SCREWS securely. Do not overtighten the SCREWS.

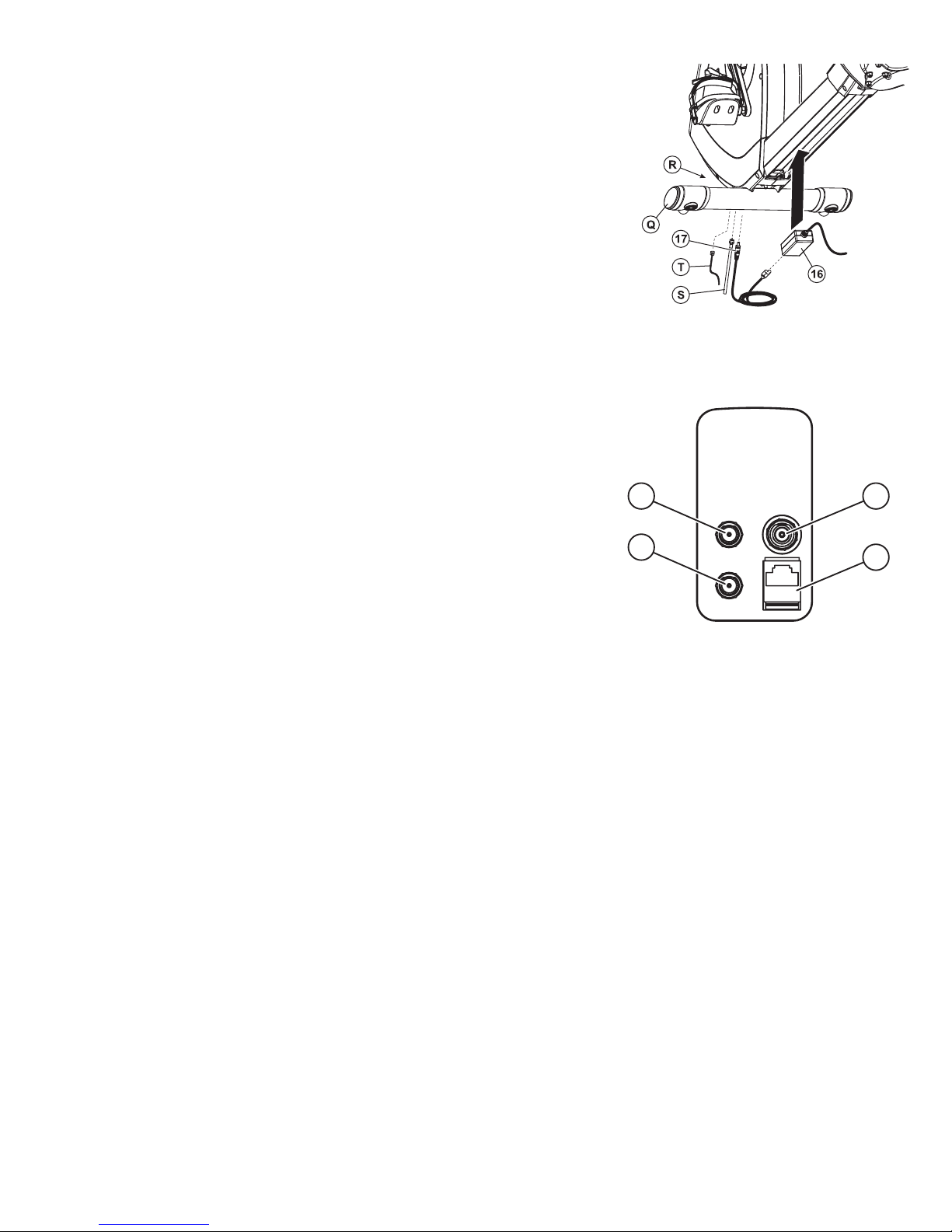

9. For units with Engage Consoles
Position the unit in its final position for use.
Remove the protective liner from one of the provided FASTENER
STRIPS. Attach the fastener strip to the bottom of the POWER
BLOCK (16). Interlock the remaining FASTENER STRIP to the
installed FASTENER STRIP. Remove the remaining protective liner
from FASTENER STRIP and secure the POWER BLOCK to the
underside of the CENTER FRAME as shown.
Route the POWER CORD (17) under the FRONT STABILIZER (Q)
and install the screw-type connector to the appropriate receptacle of
the MEDIA CONNECTOR BOARD (R). Bundle excess POWER CORD
and store under the unit.
Connect the BROADCAST SUPPLY CABLE (S) and NETWORK
CABLE (T) to the MEDIA CONNECTOR BOARD.
Connect the POWER CORD to the POWER BLOCK.
MEDIA CONNECTOR BOARD RECEPTACLES:
a. 12 V POWER FOR ATTACHABLE TV
b. 36 V EXTERNAL POWER FOR ENGAGE CONSOLE (15” LCD)
c. BROADCAST SUPPLY INPUT (COAXIAL)
d. FITNESS NETWORK; C-SAFE OR ETHERNET
c
d
a
b

Physical Dimensions:
Length 65 inches / 165 centimeters
Width 27 inches / 68.5 centimeters
Height 53 inches / 134.6 centimeters
Weight 214 pounds / 97 kilograms
PRE-OPERATION CHECKLIST
Ensure that all fasteners are tight.
Make sure the Recumbent Lifecycle®Exercise Bike is properly leveled and stable.
(Refer to the Operation Manual)
Ensure that the Leveler Jam Nuts are tight.
(Refer to the Operation Manual)
Read the entire Operation manual before using the Recumbent Lifecycle®Exercise Bike.
LISTE DES VÉRIFICATIONS À EFFECTUER AVANT LA MISE EN MARCHE
Vérifiez si tous les dispositifs de fixation sont serrés.
Vérifiez si vélo d'exercice vertical est de niveau et stable.
(Référez-vous au manuel d'utilisation.)
Vérifiez si les contre-écrous des vérins de mise à niveau sont serrés.
(Référez-vous au manuel d'utilisation.)
Lisez le manuel d'utilisation dans son intégralité avant d'utiliser vélo d'exercice vertical.
Before attempting to operate your Recumbent Lifecycle®Exercise Bike, it is imperative that you familiarize yourself with
the contents of the Operation Manual. If your Recumbent Lifecycle®Exercise Bike does not respond as described in the
Operation Manual, contact the nearest Life Fitness service center as listed in the Operation Manual.
Life Fitness Customer Support Services
[phone] or [phone]
Prior to your call, please be sure you have located and noted the MODEL NUMBER & SERIAL NUMBER.
The Model & Serial number information of your Life Fitness Recumbent Lifecycle®Exercise Bike is listed on a label
located on the front stabilizer.
©2009 Life Fitness, a division of Brunswick Corporation. All rights reserved.
Life Fitness is a trademark of Brunswick Corporation.
M051-00K66-D010 1.09

95R Lifecycle®Liegeergometer
Montageanleitung

Herzlichen Glückwunsch...
und willkommen bei
Die folgende Teileliste und schrittweise Montageanleitung dienen dazu, den Aufbau
dieses Lifecycle®Liegeergometers so einfach wie möglich zu machen.
Bitte lesen Sie die nachfolgenden Informationen sorgfältig, bevor Sie einen Standort
für das Lifecycle®Liegeergometer wählen und mit der Montage beginnen.

WICHTIGE SICHERHEITSVORKEHRUNGEN
Den Heimtrainer NICHT im Freien, in Schwimmbeckennähe oder in Räumen mit hoher
Luftfeuchtigkeit aufstellen.
Den Heimtrainer NICHT benutzen, wenn er fallengelassen bzw. anderweitig beschädigt wurde
oder Teile des Geräts mit Wasser in Berührung gekommen sind. Wenden Sie sich in diesem
Fall unter der im Benutzerhandbuch angegebenen Nummer an den Life Fitness Kundendienst.
Den Heimtrainer mit MINDESTENS 30 in. (76 cm) Abstand zu einem Fernsehgerät aufstellen.
Mehrere Heimtrainer mit MINDESTENS 42 in. (107 cm) Abstand (zwischen den Mittellinien)
voneinander aufstellen, um Störungen (Überlagerung) zwischen Herzfrequenzmonitoren zu
vermeiden.
Um den Heimtrainer herum AUSREICHEND Freiraum lassen.
Den Inhalt der Lieferung mit der Teileliste vergleichen. Sollten Teile fehlen, wenden Sie sich
bitte unter der im Benutzerhandbuch angegebenen Nummer an den Life Fitness-Kundendienst.
Das Verpackungsmaterial (Kartons) für den Fall einer Rücksendung aufbewahren.
Vor Inbetriebnahme dieses Gerätes das Benutzerhandbuch SORGFÄLTIG lesen.

BENÖTIGTES WERKZEUG FÜR DIE MONTAGE...
Magnetischer Kreuzschlitzschraubendreher, 6 mm Inbusschlüssel und Ratsche, Seitenschneider,
17 mm Steckschlüssel und Ratsche
BESCHREIBUNG DER TEILE
1 Einzelsäule Anz: 1 2 M10 X 90 mm Schraube Anz: 3
0017-00101-2035
3 Kreuzschlitzschraube Anz: 1 4 Display-Konsole Anz: 1
0017-00101-1796
5 Hintere Abdeckung Anz: 1 6 M5 x 14 mm Kreuzschlitzschraube Anz: 4
0017-00101-1940
7 Handlauf Anz: 1 8 M8 X 20 mm Schraube Anz: 8
0017-00101-1881
9 M8 Unterlegscheibe Anz: 10 10 Ablagenhalter Anz: 1
0017-00104-0469
11 M8 X 16 mm Schraube Anz: 2 12 Sitz Anz: 1
0017-00101-2030
13 Ablage Anz: 1 14 Sitzrücken Anz: 1
15 M8 X 60 mm Schraube Anz: 4 16 Stromblock (nur für die Engage Konsole) Anz.: 1
0017-00101-2018
17 Netzkabel (nur für die Engage Konsole) Anz.: 1 18 M5 Unterlegscheibe Anz: 1
0017-00104-0494
19 Mutternplatte Anz.: 1 20 Platte mit zwei Öffnungen Anz.: 1
21 Platte mit einer Öffnung Anz.: 1

WICHTIG!
DAS VERSANDKIT NICHT ENTSORGEN. DIESES KIT ENTHÄLT ALLE FÜR DIE INSTALLATION
BENÖTIGTEN KOMPONENTEN.
1. Das Gerät in der Nähe des Verwendungsortes positionieren.
2. Den VERSCHLUSSSTECKER FÜR DEN LINKEN TRETKURBELARM (A)
ENTFERNEN und zur Seite legen. Die SCHRAUBE DES LINKEN TRETKURBELARMS
(B) ENTFERNEN und den TRETKURBELARM (C) von der Einheit ziehen. Beide Teile
aufbewahren.
3. Die sieben SCHRAUBEN (D), mit denen die LINKE VORDERE VERKLEIDUNG (E)
BEFESTIGT IST, ENTFERNEN. Die VORDERE VERKLEIDUNG entfernen und beiseite
legen.
4. Die EINZELSÄULE (1) auf die VORDERE STANGE (F) SCHIEBEN. Die
MUTTERNPLATTE (19), DIE PLATTE MIT ZWEI ÖFFNUNGEN (20) und DIE PLATTE
MIT EINER ÖFFNUNG (21) an der Vorder- und Rückseite der EINZELSÄULE wie
abgebildet positionieren und ausrichten. Die EINZELSÄULE mit drei M10 x 90mm
SCHRAUBEN (2) BEFESTIGEN. Die SCHRAUBENauf ein Drehmoment
von 50–55 ft.-lbs (67–74 Nm) anziehen.
HINWEIS: Darauf achten, dass die Kabel nicht eingeklemmt
werden, wenn DIE EINZELSÄULE über die VORDERE
STANGE GESCHOBEN WIRD.
Die VORDERE LINKE VERKLEIDUNG (E) wieder mit
den sieben zuvor entfernten SCHRAUBEN (D)
ANBRINGEN.
Den TRETKURBELARM (C) erneut mit DER ZUVOR
ENTFERNTEN SCHRAUBE FÜR DEN
TRETKURBELARM (B) befestigen. Die SCHRAUBEN auf
ein Drehmoment von 30-33 ft.-lbs (67–74 Nm) anziehen. Den
Verschlussstecker des LINKEN TRETKURBELARMS (A) WIEDER
EINSETZEN.
Die VORDERE ABLAGE (G) nach unten auf die VORDERE VERKLEIDUNG
(E) SCHIEBEN. Die vordere ABLAGE mit einer SCHRAUBE (3) und einer M5
UNTERLEGSCHEIBE (18) BEFESTIGEN. Die SCHRAUBEN fest anziehen.
Die SCHRAUBEN nicht zu fest anziehen.
5. Den Kabelbinder, mit der die Kabel an der
KONSOLENHALTERUNG(H) befestigt sind, durchschneiden.
Die DISPLAY-KONSOLE (4) neben der KONSOLENHALTERUNG
(H) POSITIONIEREN. Das HAUPTKONSOLENKABEL (J), DAS
NETZWERKKABEL (K) und das ERDUNGSKABEL (L), die
jeweils die EINZELSÄULE (1) mit den entsprechenden
Anschlüssen auf der Rückseite der DISPLAY-KONSOLE
VERBINDEN, ANSCHLIEßEN.
HINWEIS: Wenn C-SAFE VERWENDET WIRD, das
NETZWERKKABEL an den SCHWARZEN ANSCHLUSS
ANSCHLIEßEN. Wenn ETHERNET VERWENDET WIRD, das
NETZWERKKABEL an den SILBERNEN ANSCHLUSS ANSCHLIEßEN.
Für Einheiten mit Engage Konsole (15” LCD)
Das KOAXIALKABEL (M) ANSCHLIEßEN, die von der EINZELSÄULE (1) auf die Rückseite der
DISPLAY-KONSOLE FÜHREN.
HINWEIS: Sicherstellen, DASS DIE STECKVERBINDER vollständig ineinander eingesteckt sind.
Nicht verwendete Kabel zusammenfassen und mit Kabelbindern an der Seite der Mittelsäule an der
KONSOLENHALTERUNG BEFESTIGEN. Die Montageöffnungen nicht blockieren.
Die DISPLAY-KONSOLE auf die KONSOLENHALTERUNG AUFSETZEN. Die HINTERE
ABDECKUNG (5) auf der Rückseite der DISPLAY-KONSOLE positionieren und mit vier
SCHRAUBEN(6) sichern. Die SCHRAUBEN fest anziehen. Die SCHRAUBEN nicht zu fest
anziehen.

6. Die HALTEGRIFFE (7) wie gezeigt positionieren. Jeden HALTEGRIFF mit je
zwei M8 x 20mmSCHRAUBEN (8) und je zwei M8 UNTERLEGSCHEIBEN
(9) am SITZRAHMEN (N) befestigen.
HINWEIS: Sicherstellen, dass die ZUNGEN der HALTEGRIFFE wie gezeigt in die
Schlitze unter dem SITZRAHMEN eingeschoben werden, bevor die Haltegriffe
befestigt werden.
DIE Herzfrequenzkabel (O) anschließen, die von den HALTEGRIFFEN zum
HAUPTKABEL (P) im SITZRAHMEN FÜHREN.
HINWEIS: Sicherstellen, DASS DIE STECKVERBINDER
vollständig ineinander eingesteckt sind.
7. Die ABLAGENHALTERUNG (10) mit zwei M8 x 16 mm SCHRAUBEN (11)
und zwei M8 UNTERLEGSCHEIBEN (9) AM Sitzrahmen (N) befestigen.
Die SCHRAUBEN fest anziehen. Die SCHRAUBEN NICHT ZU FEST
ANZIEHEN.
Den SITZ (12) mit vier M8 x 20 mm SCHRAUBEN (8) und zwei M8
UNTERLEGSCHEIBEN (9) AM Sitzrahmen (N) sichern. Die SCHRAUBEN
fest anziehen. Die SCHRAUBEN nicht zu fest anziehen.
Die ABLAGE (13) wie gezeigt auf dem ABLAGENHALTER positionieren. Die
ABLAGE fest nach unten drücken, um sie zu befestigen.
8. Den SITZRÜCKEN (14) MIT VIER Schrauben (15) am SITZRAHMEN (N)
befestigen. Die SCHRAUBEN fest anziehen. Die SCHRAUBEN nicht zu
fest anziehen.

9. Für Einheiten mit Engage Konsole
Das Gerät am dauerhaften Aufstellungsort positionieren.
Den Schutzfilm von einem der HAFTSTREIFEN abziehen. Den
Haftstreifen an der Unterseite des STROMBLOCKS (16) ANBRINGEN.
Den verbleibenden HAFTSTREIFEN am befestigten HAFTSTREIFEN
ANBRINGEN. Den verbleibenden Schutzfilm vom HAFTSTREIFEN
abziehen und den STROMBLOCK wie gezeigt auf der Unterseite des
MITTELRAHMENS anbringen.
Das STROMKABEL (17) unter dem VORDEREN STABILISATOR (Q)
entlangführen und den Schraubanschluss am entsprechenden Anschluss
an der MEDIENANSCHLUSSKONSOLE (R) festschrauben. Das
restliche NETZKABEL bündeln und unter der Einheit verstauen.
Das ÜbertragungsKABEL (S) und NETZWERKKABEL (T) an der
MEDIENANSCHLUSSKONSOLE anschließen.
Das NETZKABELan den STROMBLOCK anschließen.
ANSCHLÜSSE AN DER MEDIENANSCHLUSSKONSOLE:
a. 12 V STROMVERSORGUNG FÜR TV-ANSCHLUSS
b. 36 V EXTERNER STROMANSCHLUSS FÜR ENGAGE
KONSOLE (15” LCD)
c. ÜBERTRAGUNGSEINGANG (KOAXIAL)
d. FITNESS-NETZWERK; C-SAFE ODER ETHERNET
c
d
a
b

Geräteabmessungen:
Länge 65 inches/165 cm
Breite 27 inches/68,5 cm
Höhe 53 inches/134,6 cm
Gewicht 97 kg
CHECKLISTE VOR INBETRIEBNAHME
Sicherstellen, dass alle Befestigungselemente fest angezogen sind.
Sicherstellen, dass das Lifecycle®Liegeergometer eben und stabil aufgestellt ist.
(Siehe Benutzerhandbuch.)
Sicherstellen, dass die Kontermuttern der Einstellfüße fest angezogen sind.
(Siehe Benutzerhandbuch.)
Das Benutzerhandbuch vor Verwendung des Lifecycle®Liegeergometers lesen.
Vor Verwendung des Lifecycle®Liegeergometers das Benutzerhandbuch lesen. Wenn Ihr Lifecycle®Liegeergometer
nicht wie in der im Benutzerhandbuch beschriebenen Weise funktioniert, wenden Sie sich bitte an das im
Benutzerhandbuch angegebene Life Fitness Service Center in Ihrer Nähe.
Life Fitness Kundendienst
[phone] (in den USA) oder [phone]
Beim Anruf immer die MODELL- UND SERIENNUMMER bereithalten.
Die Modell- und Seriennummern des Lifecycle®Liegeergometers sind auf einem Schild an der hinteren
Stabilisatorstange zu finden.
© 2009 Life Fitness, eine Firma der Brunswick Corporation. Alle Rechte vorbehalten.
Life Fitness ist ein Warenzeichen der Brunswick Corporation.
M051-00K66-D010 1.09

95R Lifecycle®ligfietshometrainer
Aanwijzingen voor montage

Gefeliciteerd...
en welkom in de wereld van
De bijgevoegde onderdelenlijst en de stapsgewijze montageprocedure zijn
samengesteld om de montage van de Lifecycle®ligfiets-hometrainer zo snel en
eenvoudig mogelijk te laten verlopen.
Wilt u speciale aandacht aan de volgende belangrijke punten schenken voordat u de
locatie kiest en de Lifecycle®ligfietshometrainer gaat monteren.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN!
Gebruik de hometrainer NIET buiten, naast zwembaden of in ruimten met een hoge
vochtigheidsgraad.
Gebruik de hometrainer NIET als hij gevallen of beschadigd is, of als er water overheen
gekomen is. Neem in zulke gevallen contact op met de klantendienst van Life Fitness, waarvan
u het nummer in de gebruikershandleiding kunt vinden.
Plaats de hometrainer NIET op minder dan 76 cm (30 inch) van een televisietoestel.
Plaats extra hometrainers NIET op een onderlinge afstand van minder dan 107 cm - van
middelpunt tot middelpunt – (van elkaar) om wederzijdse storing van de hartslagmonitors te
voorkomen.
Houd de ruimte rondom de hometrainer VRIJ van obstakels, met inbegrip van muren en
meubilair.
CONTROLEER de inhoud van de geleverde doos aan de hand van de bijgevoegde
onderdelenlijst voordat u de dozen en het verpakkingsmateriaal opzij legt. Neem als er
onderdelen ontbreken contact op met de klantendienst van Life Fitness waarvan u het
telefoonnummer in de gebruikershandleiding vindt. Bewaar de verzenddozen ingeval het
product moet worden teruggestuurd.
NEEM de gebruikershandleiding helemaal door voordat u het toestel voor het eerst in gebruik
neemt. Dit is essentieel voor een goed resultaat.

BENODIGD GEREEDSCHAP...
Kruiskopschroevendraaier met magnetisch bit nr. 2; 6 mm inbusmoersleutel met ratel, gehoekte
kniptang; 17 mm steeksleutel met ratel
BESCHRIJVING ONDERDELEN
1 Kolom Aantal: 1 2 M10 X 90MM schroef Aantal: 3
0017-00101-2035
3 Kruiskopschroef Aantal: 1 4 Bedieningspaneel Aantal: 1
0017-00101-1796
5 Achterkap Aantal: 1 6 M5 x 14mm kruiskopschroef Aantal: 4
0017-00101-1940
7 Handgreep Aantal: 1 8 M8 X 20MM schroef Aantal: 8
0017-00101-1881
9 M8 ring Aantal: 10 10 Bevestiging accessoirehouder Aantal: 1
0017-00104-0469
11 M8 X 16MM schroef Aantal: 2 12 Zitting Aantal: 1
0017-00101-2030
13 Accessoirehouder Aantal: 1 14 Rugleuning Aantal: 1
15 M8 X 60MM schroef Aantal: 4 16 Voedingsblok Aantal: 1
0017-00101-2018 (alleen voor Engage-bedieningspaneel)
17 Voedingskabel Aantal: 1 18 M5 Ring Aantal: 1
(alleen voor Engage-bedieningspaneel) 0017-00104-0494
19 Moerplaat Aantal: 1 20 Plaat met twee gaten Aantal: 1
21 Plaat met één gat Aantal: 1
