Lika Rotacod AST6 Series User manual

ROTACOD
Absolute encoders
Series AST6 • AMT6
More info at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info)
Attenzione: gli encoder con codice di ordinazione finale “/Sxxx” possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info)
Ac tung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech und elektr Eigenschaften vom Standard abweichen Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info)
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info)
Attention: les codeurs avec code de commande terminant en “/Sxxx” peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info)
EN Mounting instructions IT Istruzioni di montaggio DE Montage inweise
Mount the flexible coupling 1 on the encoder shaft;
fix the encoder to the flange 2 by means of M5 screws 3;
mount the flexible coupling 1 on the motor shaft, then secure the
flange 2 to the support;
make sure the misalignment tolerances of the flexible coupling 1
are respected
Fissare il giunto elastico 1 all'encoder;
fissare l'encoder alla flangia di fissaggio 2 utilizzando le viti M5 3;
fissare il giunto elastico 1 al motore, quindi assicurare la flangia 2 al
supporto;
assicurarsi che le tolleranze di disallineamento ammesse dal giunto
elastico 1 siano rispettate
Die Kupplung 1 auf den Geber montieren;
Geber mit dem Flansch 2 mittels Schrauben M5 3 verschrauben;
die Kupplung 1 auf die Motorwelle montieren und den Flansch 2
auf seiner Auflage fixieren;
es muss sichergestellt sein, dass die zulässigen Toleranzen der
Kupplung 1 eingehalten werden
ES Instrucciones de montaje FR Instructions de montage
Montar el acoplamiento elástico 1 en el eje del encoder;
fijar el encoder a la brida 2 mediante los tornillos M5 3;
montar el acoplamiento elástico 1 en el eje del motor, después fijar
la brida 2 al soporte;
asegurarse de que se respetan las tolerancias de desalineación
permitidas por el acoplamiento elástico 1
Monter le joint élastique 1 sur l'arbre du codeur;
fixer le codeur à la bride 2 au moyen des vis M5 3;
monter le joint élastique 1 sur l'arbre du moteur, puis fixer la bride
2 au support;
s'assurer que les tolérances de mauvais alignement admises par le
joint élastique 1 soient respectées
SSI serial connections (wit additional incremental track *) Connector type M23H 12-pin MIL 10-pin
Signals M23 12-pin MIL 10-pin Cable - Cavo - Kabel - Cable - Câble T12 Cable - Cavo - Kabel - Cable - Câble A8 male frontal side
Clock IN + 2 A Violet - Viola - Violett - Morado - Violet White - Bianco - Weiß - Blanco - Blanc masc io lato contatti
Clock IN - 1 B Yellow - Giallo - Gelb - Amarillo - Jaune Brown - Marrone - Braun - Marrón - Marron Aufsic t Stiftseite
Data OUT + 3 C Grey - Grigio - Grau - Gris - Gris Green - Verde - Grün - Verde - Vert mac o lado contactos
Data OUT - 4 D Pink - Rosa - Rosa - Rosado - Rose Yellow - Giallo - Gelb - Amarillo - Jaune mâle côté contacts
A (cos+) * 5 - Green - Verde - Grün - Verde - Vert -
/A (cos-) * 6 - Brown - Marrone - Braun - Marrón - Marron -
B (sin+) * 7 - Red - Rosso - Rot - Rojo - Rouge -
/B (sin-) * 10 - Black - Nero - Schwarz - Negro - Noir -
Counting direction 8 F Blue - Blu - Blau - Azul - Bleu Blue - Blu - Blau - Azul - Bleu
Zero setting 9 H White - Bianco - Weiß - Blanco - Blanc Pink - Rosa - Rosa - Rosado - Rose
0Vdc 12 I White/Green – Bianco/Verde - Weiß/Grün –
Blanco/Verde – Blanc/Vert Black - Nero - Schwarz - Negro - Noir
+7.5Vdc +34Vdc 11 J Brown/Green – Marrone/Verde – Braun/Grün –
Marrón/Verde – Marron/Vert Red - Rosso - Rot - Rojo - Rouge
S ield Case Case Shield - Schermo - Schirm - Malla - Blindage Shield - Schermo - Schirm - Malla - Blindage
Installation has to be carried out with power supply disconnected
L’installazione deve essere eseguita in assenza di tensione
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen
La instalación sólo debe ser efectuada en ausencia total de tensión
Le montage du dispositif doit être effectué en absence totale de tension
* AxT6xx/xxxxG5 order code
only
www.lika.biz LIKA Electronic
Tel. +39 0445 806600 Via S.Lorenzo, 25
Fax +39 0445 806699 36010 Carrè (VI) - Italy
Safety EN IT Avvertenze
Always adhere to the professional safety and accident prevention regulations applicable to your country during device installation and
operation;
installation has to be carried out by qualified personnel only, with power supply disconnected and stationary mechanical parts;
the encoder must be used only for the purpose appropriate to its design: use for purposes other than those for which it has been designed
could result in serious personal and/or the environment damage;
high current, voltage and moving mechanical parts can cause serious or fatal injury;
warning ! Do not use in explosive or flammable areas;
failure to comply with these precautions or with specific warnings elsewhere in this manual violates safety standards of design, manufacture,
and intended use of the equipment;
Lika Electronic assumes no liability for the customer's failure to comply with these requirements
Durante l’installazione e l’utilizzo del dispositivo osservare le norme di prevenzione e sicurezza sul lavoro previste nel proprio paese;
l’installazione deve essere eseguita da personale qualificato, in assenza di tensione e parti meccaniche in movimento;
utilizzare il dispositivo esclusivamente per la funzione per cui è stato costruito: ogni altro utilizzo potrebbe risultare pericoloso per
l'utilizzatore;
alte correnti, tensioni e parti meccaniche in movimento possono causare lesioni serie o fatali;
non utilizzare in ambienti esplosivi o infiammabili;
il mancato rispetto delle norme di sicurezza o delle avvertenze specificate in questo manuale è considerato una violazione delle norme di
sicurezza standard previste dal costruttore o richieste dall'uso per cui lo strumento è destinato;
Lika Electronic non si assume alcuna responsabilità per eventuali danni o lesioni derivanti dall'inosservanza delle norme di sicurezza da parte
dell'utilizzatore
Electrical safety Avvertenze elettric e
Turn OFF power supply before connecting the device;
connect according to explanation in the ”Electrical connections” section;
connect Zero setting and Counting direction inputs to 0Vdc, if not used;
- to zero set the encoder, connect Zero setting to +Vdc for 100µs at least, then disconnect +Vdc; normally voltage must be at 0Vdc; zero set
must be performed after Counting direction; we suggest performing the zero set when the encoder is in stop;
- Counting direction: CW increasing count (viewed from shaft side) = connect to 0Vdc; CCW increasing count = connect to +Vdc;
in compliance with 2004/108/EC norm on electromagnetic compatibility, following precautions must be taken:
- before handling and installing the equipment, discharge electrical charge from your body and tools which may come in touch with the
device;
- power supply must be stabilized without noise; install EMC filters on device power supply if needed;
- always use shielded cables (twisted pair cables whenever possible);
- avoid cables runs longer than necessary;
- avoid running the signal cable near high voltage power cables;
- mount the device as far as possible from any capacitive or inductive noise source; shield the device from noise source if needed;
- to guarantee a correct working of the device, avoid using strong magnets on or near by the unit;
- minimize noise by connecting the shield and/or the connector housing and/or the frame to ground Make sure that ground is not affected
by noise The connection point to ground can be situated both on the device side and on user’s side The best solution to minimize the
interference must be carried out by the user
Effettuare le connessioni elettriche esclusivamente in assenza di tensione;
rispettare le connessioni riportate nella sezione “Electrical connections”;
collegare gli ingressi Zero setting e Counting direction a 0Vdc se non utilizzati;
- per azzerare la posizione collegare Zero setting a +Vdc per almeno 100µs, poi scollegare +Vdc; normalmente deve avere tensione 0Vdc;
effettuare l'azzeramento dopo l'impostazione di Counting direction; effettuare l'azzeramento con encoder fermo;
- Counting direction: conteggio crescente con rotazione oraria (vista lato albero) = collegarlo a 0Vdc; conteggio crescente con rotazione
antioraria = collegarlo a +Vdc;
in conformità alla normativa 2004/108/CE sulla compatibilità elettromagnetica rispettare le seguenti precauzioni:
- prima di maneggiare e installare il dispositivo, eliminare la presenza di carica elettrostatica dal proprio corpo e dagli utensili che verranno
in contatto con il dispositivo;
- alimentare il dispositivo con tensione stabilizzata e priva di disturbi, se necessario, installare appositi filtri EMC all’ingresso
dell’alimentazione;
- utilizzare sempre cavi schermati e possibilmente “twistati”;
- non usare cavi più lunghi del necessario;
- evitare di far passare il cavo dei segnali del dispositivo vicino a cavi di potenza;
- installare il dispositivo il più lontano possibile da eventuali fonti di interferenza o schermarlo in maniera efficace;
- per garantire un funzionamento corretto del dispositivo, evitare l'utilizzo di apparecchiature con forte carica magnetica in prossimità
dell'unità;
- collegare la calza del cavo e/o la custodia del connettore e/o il corpo del dispositivo a un buon punto di terra; assicurarsi che il punto di
terra sia privo di disturbi Il collegamento a terra può essere effettuato sul lato dispositivo e/o sul lato utilizzatore; è compito dell’utilizzatore
valutare la soluzione migliore da adottare per minimizzare i disturbi
Mec anical safety Avvertenze meccanic e
Install the device following strictly the information in the “Mounting instructions” section;
mechanical installation has to be carried out with stationary mechanical parts;
do not disassemble the device;
do not tool the device or its shaft;
delicate electronic equipment: handle with care; do not subject the device and the shaft to knocks or shocks;
respect the environmental characteristics of the product
Montare il dispositivo rispettando rigorosamente le istruzioni riportate nella sezione “Istruzioni di montaggio”;
effettuare il montaggio meccanico esclusivamente in assenza di parti meccaniche in movimento;
non disassemblare il dispositivo;
non eseguire lavorazioni meccaniche sul dispositivo;
dispositivo elettronico delicato: maneggiare con cura; evitare urti o forti sollecitazioni sia all’albero che al corpo del dispositivo;
utilizzare il dispositivo in accordo con le caratteristiche ambientali dello stesso
Sic er eits inweise DE ES Seguridad
Während der Installation und des Betriebes müssen alle allgemeinen, sowie länderspezifischen und anwendungsspezifischen
Sicherheitsbestimmungen und Unfallverhütungsvorschriften beachtet werden;
das Gerät darf nur bei ausgeschalteter Versorgungsspannung und stehende mechanische Teile von einer Elektrofachkraft eingebaut,
angeschlossen und in Betrieb genommen werden;
der Einsatz des Gebers ist nur bei bestimmungsgemäßer Verwendung zulässig;
hohe Ströme, Spannungen und bewegte mechanische Teile können schwere oder sogar tödliche Verletzungen verursachen;
Achtung! Nicht in feuer- oder explosionsgefährdeten Bereichen betreiben;
die Nichteinhaltung dieser Vorsichtsmaßnahmen und anderer ausdrücklicher Warnhinweise in diesem Dokument, bedeutet eine Verletzung
der Sicherheitsbestimmungen und stellt somit eine nicht bestimmungsgemäße Verwendung dar;
Lika Electronic übernimmt keine Verantwortung für Ausfälle seitens des Kunden, bei Nichteinhaltung dieser Vorschriften
Durante la instalación y uso del dispositivo observar las normas de prevención de riesgos y seguridad laboral vigentes en el país;
la instalación sólo debe ser efectuada por personal cualificado, en ausencia total de tensión y con el eje inmóvil;
utilizar el dispositivo exclusivamente para la función para la que ha sido construido: cada uso diferente puede resultar peligroso para el
usurario;
altas corrientes, voltajes y componentes mecánicos en movimiento pueden causar lesiones serias o incluso fatales;
atención: no utilice el dispositivo en lugares inflamables y explosivos;
la inobservancia de las normas de seguridad y de las advertencias mencionadas en este manual resulta en la violación de las normas básicas
de seguridad y salud previstas por el constructor o requeridas por la función para la que el dispositivo ha sido construido;
Lika Electronic no asume responsabilidad por eventuales daños, perjuicios o lesiones que pueden derivarse de la inobservancia de las normas
de seguridad por el usuario
Elektrisc e Sic er eit Seguridad eléctrica
Spannungsversorgung ausschalten bevor das Gerät angeschlossen wird;
Verdrahtung gemäß den Vorgaben im Abschnitt „Electrical connections“ vornehmen;
Bei Nichtgebrauch die Eingänge Zero setting und Counting direction mit 0Vdc verbinden;
- die Geberposition kann mittels Zero setting Eingang auf Null gesetzt werden Eingang für eine Zeit >100µs an +Vdc anlegen Nullstellung
muss nach der Wahl der Zählrichtung erfolgen Die Geberwelle sollte während dem Nullungsvorgang stillstehen;
- Steigende Zählrichtung im Uhrzeigersinn von der Wellenseite gesehen; Zählrichtung kann invertiert werden durch Anschluss von Counting
direction an +Vdc;
in Übereinstimmung mit der Norm 2004/108/EC müssen folgende Vorsichtsmaßnahmen beachtet werden:
- Sichere Entladung aller elektrisch geladenen Teile, die mit dem Gerät bei seiner Handhabung und Installation in Berührung kommen;
- die Spannungsversorgung muss stabilisiert und geglättet sein Wenn nötig, müssen zusätzliche EMC-Filter montiert werden;
- Es dürfen nur geschirmte und möglichst paarig verdrillte Leitungen verwendet werden;
- unnötig lange Kabel sind zu vermeiden;
- die parallele Verlegung von Signal- und Leistungskabeln ist zu vermeiden;
- das Gerät sollte soweit wie möglich von kapazitiven und induktiven Störquellen entfernt montiert werden Wenn erforderlich, muss das
Gerät gegen die Störquellen abgeschirmt werden;
- um eine störungsfreie Funktion zu gewährleisten, ist der Betrieb in - oder in der Nähe von - starken Magnetfeldern zu vermeiden;
- Störungen können häufig minimiert werden, indem die Abschirmung des Geberkabels und/bzw das Steckergehäuse und/bzw der Rahmen
mit GND verbunden wird Es muss hierfür sichergestellt sein, dass der GND nicht mit Störungen belastet ist Ob der Schirm ein- oder beidseitig
aufgelegt wird ist anlagenspezifisch und muss bei der Installation festgelegt werden
Efectuar la conexión eléctrica exclusivamente en ausencia de tensión;
respetar las conexiones según se indican en la tabla “Electrical connections”;
conectar las entradas Zero setting y Counting direction a 0Vdc si no se usan;
- para poner a cero la posición del encoder conectar Zero setting a +Vdc al menos por 100µs, después desconectar +Vdc; normalmente el
voltaje debe ser 0Vdc; la puesta a cero debe ser efectuada después de la programación de Counting direction; aconsejamos la puesta a cero
con el encoder parado;
- Counting direction: cuenta ascendente con rotación horaria (vista lado eje) = conectarlo a 0Vdc; rotación antihoraria = conectarlo a +Vdc;
en conformidad con la norma 2004/108/CE sobre la compatibilidad electromagnética se deben respetar las siguientes precauciones:
- antes de manejar e instalar el dispositivo, elimine cualquier carga electrostática de su propio cuerpo y de las herramientas que entrarán en
contacto con el dispositivo;
- alimente el dispositivo con tensión estabilizada y libre de ruido; de ser necesario, instale filtros EMC en la entrada de la alimentación;
- utilice cables apantallados y trenzados siempre que sea posible;
- no use cables más largos de lo necesario;
- evite pasar el cable de señal del dispositivo cerca de los cables de potencia;
- instale el dispositivo lo más lejos posible de potenciales fuentes de interferencia, o apantállelo de forma eficaz;
- para garantizar el correcto funcionamiento del dispositivo, evitar el uso de instrumentos que tienen carga eléctrica intensa cerca de la
unidad;
- conecte la malla del cable y/o la carcasa del conector y/o el cuerpo del dispositivo a una buena toma de tierra; asegúrese de que la toma de
tierra esté libre de ruido La conexión a tierra puede efectuarse en el lado encoder y/o en el lado usuario, es el usuario quien ha de valorar la
mejor solución a adoptar para minimizar el ruido
Mec anisc e Sic er eit Seguridad mecánica
Der Einbau des Gerätes muss unter strikter Beachtung des Kapitels „Montagehinweise“ erfolgen;
das Gerät darf nur bei stehende mechanische Teile eingebaut werden;
der Geber darf nicht zerlegt werden;
der Geber und seine Welle dürfen nicht bearbeitet werden;
empfindlich elektronisch Gerät: pfleglich zu behandeln; Geber und Welle dürfen keinen Stößen oder Schlägen ausgesetzt werden;
die produktspezifischen Umgebungsbedingungen müssen beachtet werden
Montar el dispositivo, tal como se indica en la sección “Instrucciones de montaje”;
la instalación mecánica sólo debe ser efectuada con componentes mecánicos inmóviles;
no desensamblar el dispositivo;
no realizar trabajos mecánicos sobre el dispositivo o el eje;
dispositivo electrónico delicado: manejar con cuidado; evitar golpes tanto sobre el eje como sobre el cuerpo del dispositivo;
utilizar el dispositivo respetando sus características ambientales
Mesures de sécurité FR
Pendant l'installation et l'utilisation du dispositif veuillez observer les réglementations préventives en matière de sécurité et d’accident en
vigueur dans votre pays;
le montage du dispositif doit être pris en charge par un spécialiste ayant des connaissances en électricité et en mécanique; avant d'installer le
dispositif s'assurer qu'il y a absence de tension et composants mécaniques à l'arrête;
il est défendu d'utiliser le dispositif en manière pas conforme à l'usage prévu par le constructeur: toute utilisation différente pourrait
engendrer des risques sérieux pour les personnes et/ou l’environnement;
hautes tensions, voltages élevés et composants en mouvement peuvent engendrer des risques sérieux ou fatals pour les personnes;
il est défendu d’utiliser le dispositif dans un milieu explosif;
la non-observance des normes de sécurité ou bien des avertissements spécifiés dans ce manuel sera considérée une violation des normes de
sécurité fondamentales prévues par le constructeur ou bien requêtes pour l'usage prévu du dispositif;
la Société Lika Electronic nie toute responsabilité pour tout dommage ou blessure que l'utilisateur peut encourir à la suite de la non-
observance des normes de sécurité
Précautions électriques
Il est absolument défendu d'effectuer les connexions électriques lorsque le système est sous tension;
respecter les instructions de connexion mentionnées dans la section « Electrical connections »;
s'ils ne sont pas utilisés, relier les câbles des signaux en entrées Zero setting et Counting direction à la borne 0Vdc;
- pour mettre à zéro la position, connecter Zero setting à +Vdc pour au moins 100 µs, ensuite le déconnecter; normalement la tension doit être
de 0Vdc; mettre à zéro après la programmation de Counting direction; on conseille de mettre à zéro le codeur lorsque il est à l’arrêt;
- Counting direction: comptage croissant avec rotation horaire (vue côté arbre) = connecter à 0Vdc; comptage croissant avec rotation anti-
horaire = connecter à +Vdc;
en conformité avec la norme 2004/108/CE concernant la compatibilité électromagnétique respecter les précautions suivantes:
- avant de manipuler ou bien installer le dispositif, éliminer la charge électrostatique présente au niveau du corps de l'utilisateur ou bien des
outils qui seront en contact avec le dispositif;
- relier le dispositif au réseau électrique en s'assurant qu'il soit stabilisé et absent de dérangements; s'il s'avère nécessaire, installer des filtres
EMC à l'entrée du réseau d'alimentation;
- toujours utiliser des câbles blindés et, si possible, torsadés;
- ne pas utiliser des câbles plus longs que le nécessaire;
- s'assurer que le câble qui porte les signaux du dispositif ne soit pas placé à côté ou bien en proximité des câbles de puissance;
- installer le dispositif loin des composants qui peuvent causer des dérangements ou bien le blinder soigneusement;
- afin de garantir un fonctionnement correct de l'appareil on conseille de n'utiliser pas des équipements possédants une forte charge
électromagnétique en proximité de l'unité;
- connecter le blindage du câble et/ou la protection du connecteur et/ou le corps du dispositif à la borne de la mise à terre; s'assurer que la
borne de la mise à terre soit absente de dérangements Le raccordement de la borne de la mise à terre peut être effectué sur le côté codeur
et/ou sur le côté utilisateur; l'utilisateur est chargé de mieux évaluer la solution meilleure afin de éliminer ou minimiser les dérangements
Précautions mécaniques
Installer le dispositif en respectant soigneusement les instructions de montage dans la section « Instructions de montage »;
le montage mécanique du dispositif doit être effectué avec composants mécaniques à l’arrêt;
ne démonter pas le dispositif;
ne pas exécuter des usinages sur le dispositif;
dispositif électronique fragile: manipuler avec soin; éviter tout coup et sollicitation qui peuvent endommager l'arbre et le corps;
utiliser le dispositif tout en respectant les caractéristiques environnementales mentionnées par le constructeur
Order code (example)
AST6 18 / B S 10 xxx
AMT6 16 / 16384 G A 12 xxx
Singleturn resolution (bits) Additional code
Revolutions (multiturn only) Shaft diameter (mm)
Binary output code B S SSI output, tree format
Gray output code G A SSI output, LSB right aligned
5 SSI tree format + 1024 PPR AB /AB Push Pull
Refer to the technical catalogue for the available combinations
This device is to be supplied by a Class 2 Circuit or Low-Voltage Limited Energy or
Energy Source not exceeding 30Vdc Refer to the order code for supply voltage rate
Ce dispositif doit être alimenté par un circuit de Classe 2 ou à très basse tension ou
bien en appliquant une tension maxi de 30Vcc Voir le code de commande pour la
tension d'alimentation
Lika Electronic reserves the right to make changes in specifications without prior notice – Lika Electronic si riserva il diritto di
apportare modifiche senza preavviso - Die Fa Lika Electronic behält sich das Recht zu Änderungen ohne Vorankündigung vor -
Informaciones pueden ser modificadas por Lika Electronic sin previo aviso – Les informations peuvent être modifiées par Lika
Electronic sans avis préalable QR AST6_AMT6 SSI 0915
Dispose separately

This manual suits for next models

1

Other Lika Media Converter manuals

Lika ES58S Series User manual

Lika

Lika ES58S Series User manual

Lika DRAW WIRE SFA-5000 Series User manual

Lika

Lika DRAW WIRE SFA-5000 Series User manual

Lika ASC58 User manual

Lika

Lika ASC58 User manual

Lika Rotacod EM58 MT Series User manual

Lika

Lika Rotacod EM58 MT Series User manual

Lika ROTAPULS IR01 Series User manual

Lika

Lika ROTAPULS IR01 Series User manual

Lika Posicontrol IF55 LIN CB Series User manual

Lika

Lika Posicontrol IF55 LIN CB Series User manual

Lika AMM5A AMM5B User manual

Lika

Lika AMM5A AMM5B User manual

Lika ROTACOD EXM58 Series User manual

Lika

Lika ROTACOD EXM58 Series User manual

Lika SFEM1-05000 User manual

Lika

Lika SFEM1-05000 User manual

Lika DRAW WIRE SFES1 Series User manual

Lika

Lika DRAW WIRE SFES1 Series User manual

Lika Posicontrol IF55 LIN CB Series User manual

Lika

Lika Posicontrol IF55 LIN CB Series User manual

Lika ROTAPULS CK41 Series User manual

Lika

Lika ROTAPULS CK41 Series User manual

Lika LD25 Series User manual

Lika

Lika LD25 Series User manual

Lika SGSD User manual

Lika

Lika SGSD User manual

Lika AMM80 User manual

Lika

Lika AMM80 User manual

Lika CANopen SFA-5000-CB User manual

Lika

Lika CANopen SFA-5000-CB User manual

Lika LINEPULS SMIG Series User manual

Lika

Lika LINEPULS SMIG Series User manual

Lika IF50 User manual

Lika

Lika IF50 User manual

Lika ROTAPULS I58 Series User manual

Lika

Lika ROTAPULS I58 Series User manual

Lika SMRI2 User manual

Lika

Lika SMRI2 User manual

Lika ROTAPULS I58S User manual

Lika

Lika ROTAPULS I58S User manual

Lika LD300 User manual

Lika

Lika LD300 User manual

Lika SMA5-GA Series User manual

Lika

Lika SMA5-GA Series User manual

Lika AMC36 Series User manual

Lika

Lika AMC36 Series User manual

Popular Media Converter manuals by other brands

Weidmuller WAVE TTA manual

Weidmuller

Weidmuller WAVE TTA manual

Vantec MRK-MST25 installation guide

Vantec

Vantec MRK-MST25 installation guide

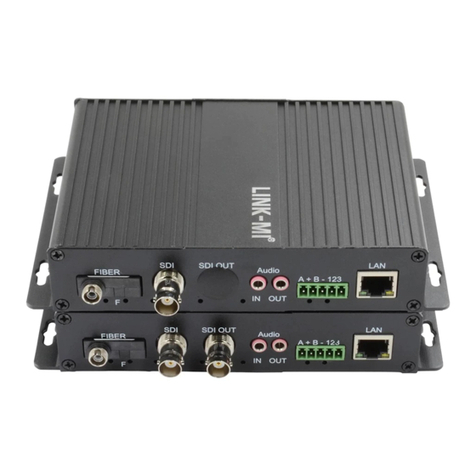

LINK-MI LM-SF02 user manual

LINK-MI

LINK-MI LM-SF02 user manual

C2G 89030 manual

C2G

C2G 89030 manual

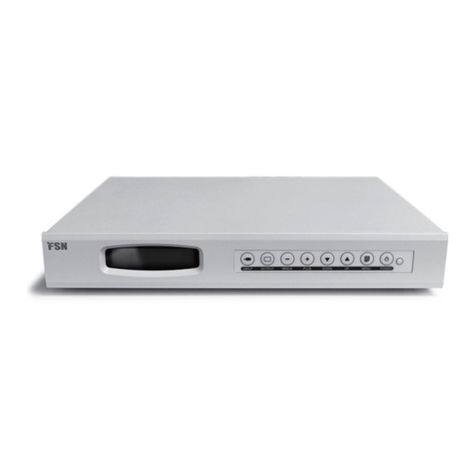

FSN IPS100A Instructions for use

FSN

FSN IPS100A Instructions for use

Vacon OPTC4 user manual

Vacon

Vacon OPTC4 user manual

Kramer VP-424 user manual

Kramer

Kramer VP-424 user manual

Dangerous Music CONVERT-AD Plus user guide

Dangerous Music

Dangerous Music CONVERT-AD Plus user guide

B&B McBasic-Gigabit Operation manual

B&B

B&B McBasic-Gigabit Operation manual

Delta Electronics PMT Series instruction manual

Delta Electronics

Delta Electronics PMT Series instruction manual

Eminent AB7815 quick start guide

Eminent

Eminent AB7815 quick start guide

OTT SE 200 operating instructions

OTT

OTT SE 200 operating instructions

Haken Audio Continuum CVC user guide

Haken Audio

Haken Audio Continuum CVC user guide

Kramer KDS-SW3-EN7 quick start guide

Kramer

Kramer KDS-SW3-EN7 quick start guide

Black & Decker BDPC10USB Original instructions

Black & Decker

Black & Decker BDPC10USB Original instructions

Fumex SFC Series Programming manual

Fumex

Fumex SFC Series Programming manual

Marmitek CONNECT HV15 user manual

Marmitek

Marmitek CONNECT HV15 user manual

D-Link DMC-G01LC Quick installation guide

D-Link

D-Link DMC-G01LC Quick installation guide

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
