Lilin iMegapro IPR7722ESX User manual

IPR7722ESX / LR7722EX
D/N 1080P HD Vari-Focal Infrared IP Camera
66-IPR7722CSM
Quick Installation Guide

CAUTION
 Do not drop or strike this equipment
 Do not install the equipment near any naked flames or heat
sources
 Do not expose this unit to rain, moisture, smoke or dust
environment
 Do not cover the opening of the cabinet with cloth and plastic or
to install this unit in poor ventilated places. Allow 10cm between
this unit and its surroundings
 Do not continue to operate the unit under abnormal conditions
such as detection of smoke, strange smell or no display on
screen while power is turned on
 Do not touch the power connection with wet hands
 Do not damage the power cord or leave it under pressure
 Do not operate this unit near magnet, speaker system, etc., to
avoid unnecessary magnetic interference
 onnection cables should be grounded properly

Part Description & Dimension
 Sun Shield
 Top over
 Bottom hassis
 Bracket
 Pan Adjustment Screw
 Tilt Adjustment Screw
 Lens
English
- 1 -

Installation

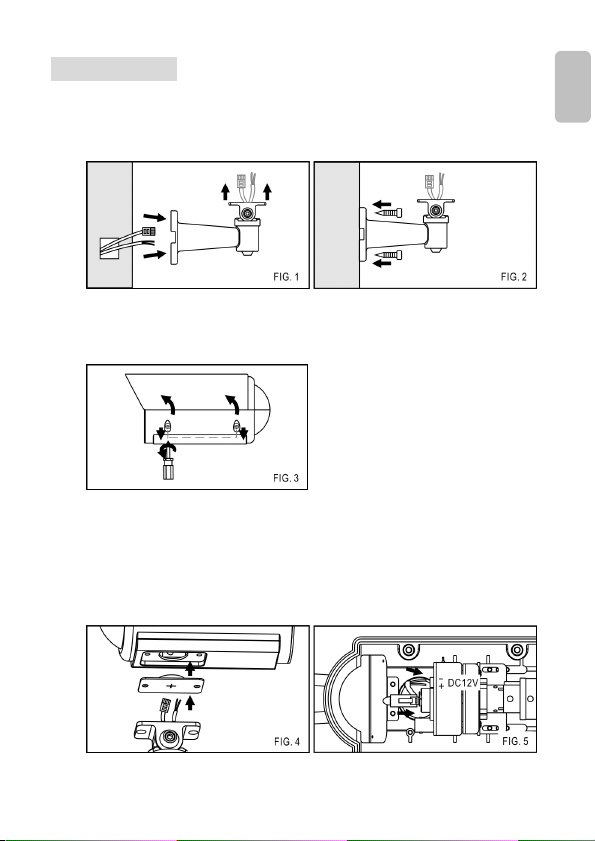

1. Take out the bracket from the box. Put the D 12V power cable
and network cable through the bracket and then fix it to the wall
(FIG.1 & FIG.2).
2. Take out the camera body and open the top cover with screw
driver (FIG.3).
3. Put the D 12V power cable and network cable through the
bracket rubber and then pull the cables through the bottom of
camera body (FIG.4). onnect the D 12V power cable to the
terminal and connect the network cable to RJ-45 slot of the
camera (FIG.5).
English
- 2 -

4. Use the provided M5.0x10 screws (2 silver ones) to fix the
camera body on the bracket with screw driver (FIG.6).
5. Loose the pan and tilt adjustment screws on the bracket to turn
the camera body to the desired angle and then tighten the
screws (FIG.7).
6. Adjust the lens on focus and zoom for recording clear video
image. After that, tighten the screws (FIG.8).
7. Replace the top cover and tighten the screws (FIG.9 & FIG.10).
English
- 3 -

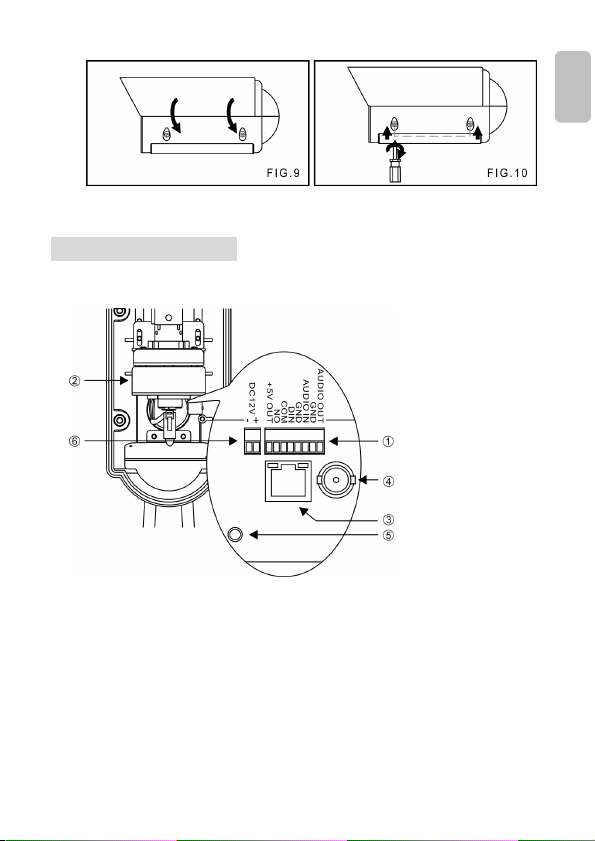

System Overview
Top View
Input/Output Device Component Description
 Alarm In/Out & Audio In/Out onnector
 SD ard onnector
 RJ-45 Jack
 Video Out Jack
 Load Default Button
 D 12V Power Input onnector
English
- 4 -

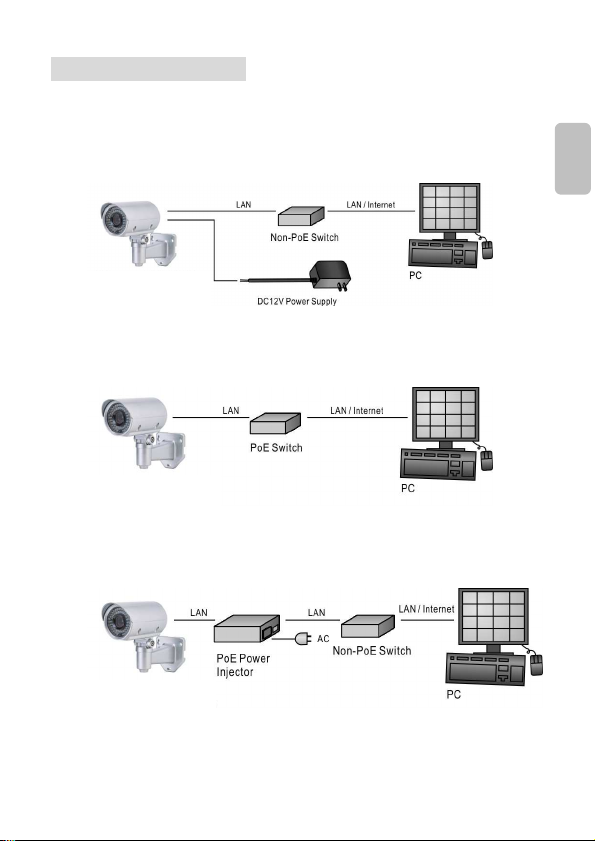

System Architectures
For connecting HD IP cameras to the network, please follow one of
the system architectures:
(1). Use D 12V power adapter and a network switch to connect to
the network.
(2). Use a PoE network switch to connect to the network.
(3). Use a PoE power injector and a network switch to connect to
the network.
English
HD IP CAMERA
HD IP CAMERA
HD IP CAMERA
- 5 -

Emergency Factory Default
To restore factory default settings by hardware, please follow these
steps:
1. Hold “RESET Key” for 10 seconds, then release.
2. After about 40 seconds, the network LED light should turn off,
and the back on again.
3. This camera has completed the factory default settings, and can
then reboot.
4. Search for the IP device using the IPScan software.
5. Start the IP device via Internet browser.
6. Enter the default username “admin” and password “pass” to
operate.
NOTE: For user convenience, restoring the factory default settings
will revert to the default IP address 192.168.0.200.
Before Accessing IP Cameras
Before accessing the IP camera, make sure that the camera’s RJ-45
network, audio, and power cables are properly connected. To set the
IP address, consult your network administrator for an available IP
address. The default IP address for each IP camera is 192.168.0.200.
Users can use the default IP address for verifying the camera’s
network connection.
Software Requirements
Merit LILIN Universal ActiveX software components are required for
web interface display of JPEG or H.264 Full HD video. When you login

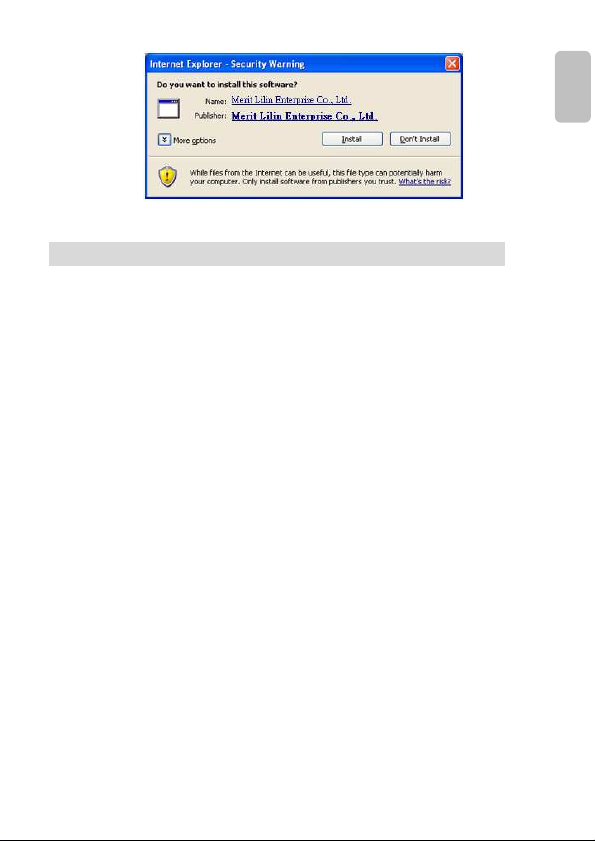

to the IP camera by Internet Explorer, the security warning dialog box
will prompt the installation of the LILIN Universal ActiveX. lick Install
to download it.
English
- 6 -

Configuring IP Addresses by IPScan Software
To configure an IP address using the IP scan tool, you can copy the
IPScan software from the installation D, and paste to your computer.
Alternatively, you can execute the IPScan software from the
installation D, or download the software from the Merit LILIN
website (www.meritlilin.com). To change the settings of the IP
address, subnet mask, gateway, or HTTP port, you can follow the
steps below:
1. Run the IPScan software.
2. lick Refresh. All available devices should be listed in the device
list.
3. Select your device from the list provided.
4. hange the IP address, subnet mask, gateway, or HTTP port for
the IP camera.
5. lick Apply to submit the settings.
6. lick Refresh to verify the settings.
English
- 7 -

Configuring IP Addresses via Web Interface
To change an IP address via web interface, type the default IP address
(192.168.0.200) in the Internet browser and follow the steps below:
1. Login to the H.264 Full HD IP camera by the default username
“admin” and default password “pass”
2. lick asic Mode configuration hyperlink.
3. lick Network->General hyperlink.
4. hange the IP address, subnet mask, gateway, or HTTP port for
the IP camera.
5. lick Submit to verify the settings.
Internet Browser Settings & Application Required

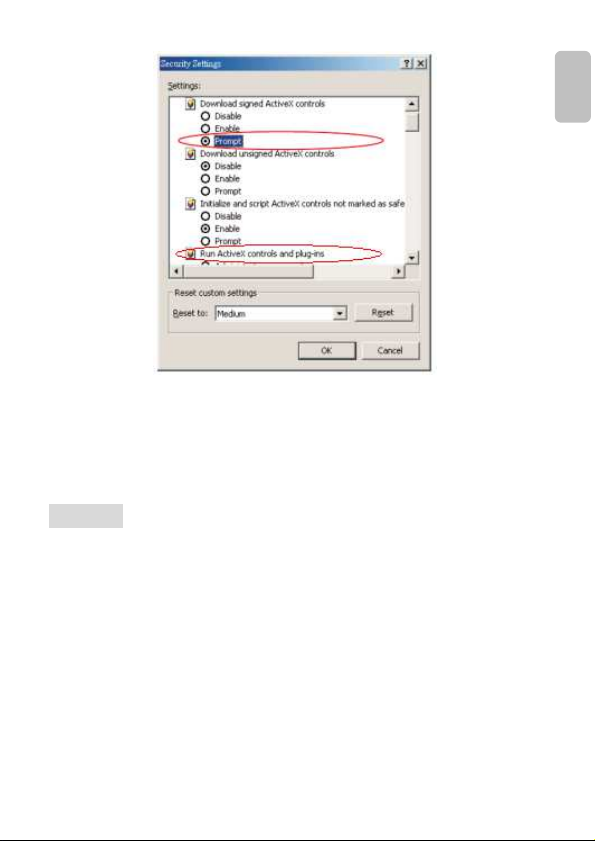

Make sure your Internet browser allows the signed ActiveX plug-in to
work on your computer. Set “Download Signed ActiveX plug-in
controls” to “Prompt” and “Run ActiveX control and plug-in” to
“Enable”. You can set this option via Internet Explorer-> Tools->
Options-> Security Settings.
English
- 8 -

Once complete, you can access the IP camera’s live video by entering
the default IP address via your Internet browser. As the security
warning dialog box appears, click OK to download the ActiveX
directly from the IP camera.
Login
There are two levels of user authentication, including admin and
guest, that can access the IP camera. Administrator is authorized to
reset basic mode settings and see live video, while the guest is
allowed to see only live video.
English
- 9 -

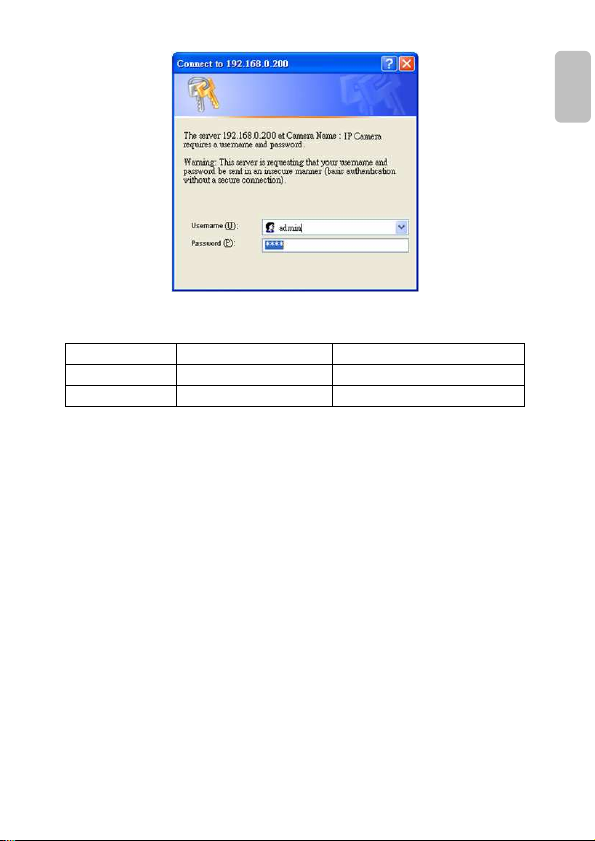

The default usernames and passwords are as follows:
Administrator Viewer
Username admin guest
Password pass guest
To logon the H.264 FULL HD IP camera, please type username and
password in logon HTML page and click on Submit button to enter
the system.
English
- 10 -

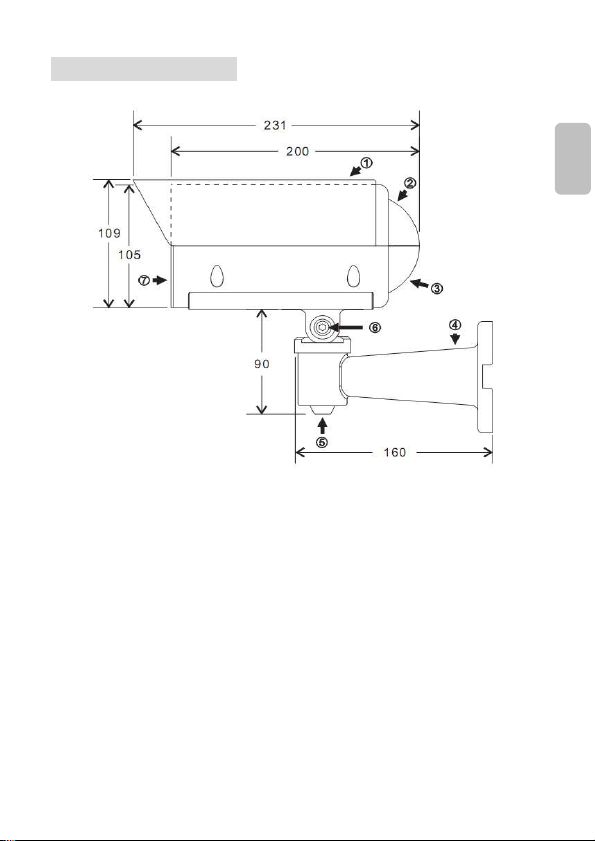

Produktübersicht
 Sonnenschutz
 Außenabdeckung
 Gehäuseunterteil
 Halterung
 Schwenkeinstellschraube
 Neigungseinstellschraube
 Objektiv
Deutsch
Einheit: mm
- 11 -

Installation
1. Nehmen Sie eine Halterung aus dem Karton heraus. Führen Sie
das D 12V Netzkabel und das Netzwerkkabel durch die
Halterung, und befestigen Sie sie an der Wand (FIG.1 & FIG.2).
2. Öffnen Sie das Außengehäuse mit dem Schraubendreher (FIG.3).
3. Ziehen Sie das D 12V Netzkabel und das Netzwerkkabel durch
das Halterungsgummi und dann durch den unteren Teil der
Kamera (FIG. 4). Schließen Sie das D 12V Netzkabel an den
Stromanschluss und das Netzwerkkabel an den RJ-45
-Anschluss an (FIG. 5).
Deutsch
- 12 -

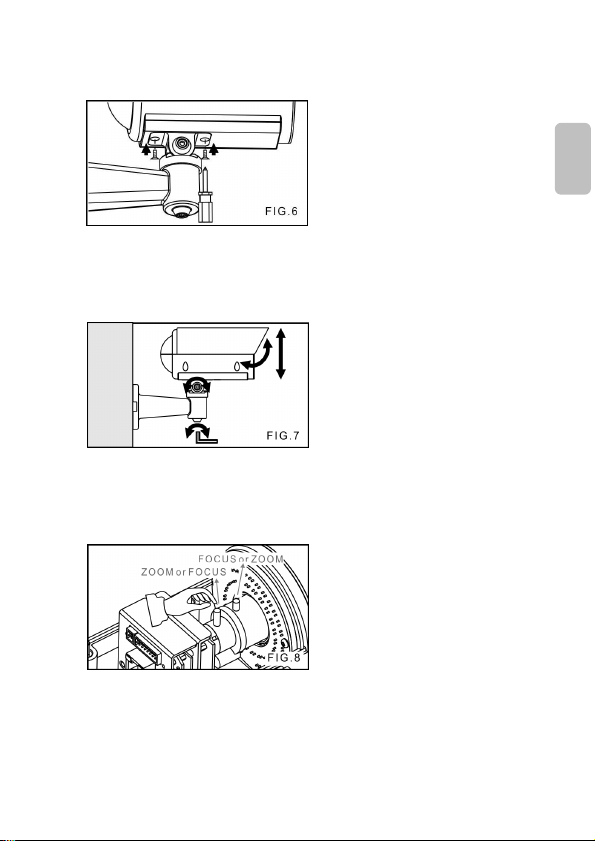

4. Schrauben sie die Kamera mit den mitgelieferten Schrauben
(zwei silbere Schrauben M5,0 x 10) an der Halterung fest. (FIG.6).
5. Lösen Sie die Schwenk- und Neigungseinstellschrauben an der
Halterung, um die Kamera auf den gewünschten Winkel
einzustellen. Ziehen Sie dann die Schrauben wieder fest (FIG.7).
6. Richten Sie den Zoom und Fokus für das Objektiv ein, um bei
der Aufnahme ein hohe Bildschärfe zu erhalten. Ziehen Sie dann
die Arretierungsschrauben am Objekt fest (FIG.8).
7. Setzen Sie die Abdeckung wieder auf, und ziehen Sie die
Schrauben fest (FIG.9 & FIG.10).
Deutsch
- 13 -

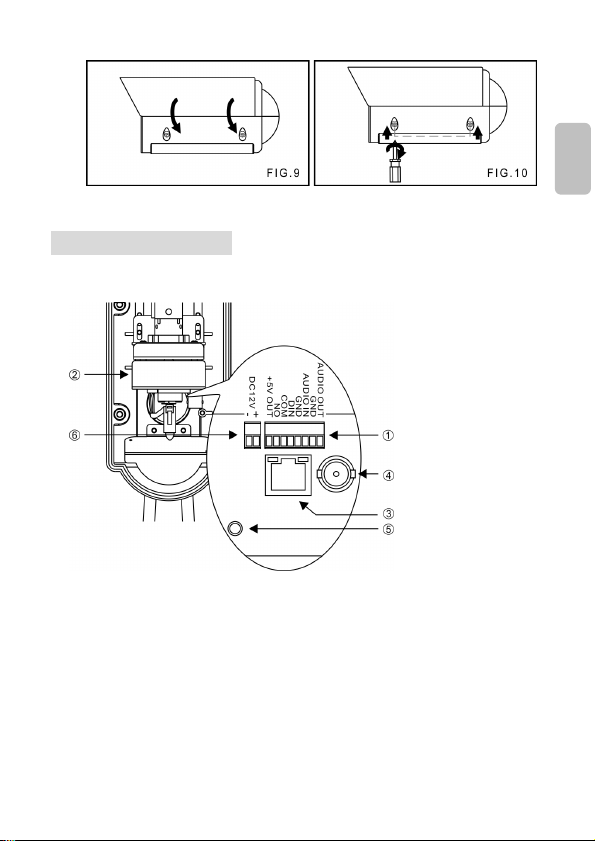

Systemübersicht
Ansicht von oben
eschreibung der Eingangs-/Ausgangsgerätekomponenten
 Alarm-Eingang/-Ausgang und Audio-Eingang/-Ausgang
 SD-Kartenanschluss
 RJ-45-Anschluss
 Video-Ausgang
 Taste zum Wiederherstellen der Standardeinstellungen
 D 12V-Stromanschluss
Deutsch
- 14 -

Systemarchitektur
Schließen Sie die HD IP-Kameras auf eine der folgenden Arten an das
Netzwerk an:
(1). Schließen Sie die Kamera über einen D 12V-Netzadapter und
einen Netzwerkswitch an das Netzwerk an.
(2). Schließen Sie die Kamera über einen PoE-Netzwerkswitch an
das Netzwerk an.
(3). Schließen Sie die Kamera über einen PoE-Strominjektor und
einen Netzwerkswitch an das Netzwerk an.
Deutsch
HD IP CAMERA
HD IP CAMERA
HD IP CAMERA
- 15 -

Zurücksetzen der Standardeinstellungen
Um die Standardeinstellungen hardwaremäßig wieder herzustellen,
führen Sie die folgenden Schritte aus:
(1). Drücken Sie 10 Sekunden lang auf die RESET-Taste.
(2). Nach etwa 40 Sekunden erlischt die Netzwerk-LED kurz und
beginnt gleich wieder zu leuchten.
(3). Die Kamera wurde auf die Werkseinstellungen zurückgesetzt
und kann jetzt neu gestartet werden.
(4). Suchen Sie mit der IPScan-Software nach dem IP-Gerät.
(5). Starten Sie das IP-Gerät über den Internetbrowser.
(6). Geben Sie als Standardbenutzernamen “admin” und als
Passwort “pass” ein.
Hinweis: Beim Zurücksetzen der Einstellungen auf die
Standardwerte wird auch die IP-Adresse auf die
Standardadresse 192.168.0.200 zurückgesetzt.
Vor dem Zugriff auf IP-Kameras
Stellen Sie vor dem Zugriff auf die IP-Kamera sicher, dass das RJ-45
Netzwerk, Audio und Stromkabel der Kamera richtig angeschlossen
ist. Wenden Sie sich an Ihren Netzwerkadministrator, um die
IP-Adresse einzustellen. Die Standard IP-Adresse für jede IP-Kamera
ist 192.168.0.200. Benutzer können die Standard IP-Adresse zur
Verifizierung der Netzwerkverbindung der IP Kamera benutzen.
Softwarevoraussetzungen
Merit LILIN Universal ActiveX Softwarekomponenten sind zur
Webanzeige von JPEG oder H.264 FULL-HD-Video erforderlich. Beim
ersten Einloggen der IP-Kamera mit Internet Explorer wird eine
Sicherheitswarnung als Dialogfenster zum Download von LILIN
Universal ActiveX angezeigt. Klicken Sie zum Herunterladen auf
“Install”.
Deutsch
- 16 -

Konfiguration von IP-Adressen mittels IP Scan
Programm
Zur Konfiguration der IP-Adresse mit dem IPScan-Programm
kopieren Sie IP Scan von der Installations- D auf Ihren lokalen P
oder Sie können die IP Scan Software direkt von der Installations- D
ausführen. Das IP Scan Programm kann auch von unserer
Unternehmenswebseite heruntergeladen werden. Um eine
IP-Adresse, Subnetzmaske, Gateway oder HTTP Port zu ändern,
folgen Sie den nachstehenden Schritten:
1. Lassen Sie das IP Scan-Programm ablaufen
2. Klicken Sie auf “Refresh” (Aktualisieren). Alle verfügbaren Geräte
werden in der Geräteliste aufgelistet
3. Wählen Sie das Gerät in der Geräteliste aus
4. Bearbeiten oder modifizieren Sie die Adressen im IP-,
Subnetzmaske, Gateway oder HTTP-Port-Bearbeitungsfenster.
5. Klicken Sie auf “Apply” (Übernehmen), um die Einstellungen zu
konfigurieren
6. Klicken Sie auf “Refresh” (Aktualisieren), um die Einstellungen zu
überprüfen
Deutsch
- 17 -
