LIMIT LDM 40 User manual

OPERATING MANUAL
Distance Meter
Limit LDM 40

1
English..................................................................................... 2
Svenska ................................................................................... 7
Norsk ......................................................................................12
Dansk......................................................................................17
Suomi ....................................................................................22
Deutsch .................................................................................27
Netherlands .........................................................................33
Français.................................................................................39
Italiano ..................................................................................45
Español...................................................................................51
Português ............................................................................. 57
Polski.....................................................................................63
Eesti.......................................................................................69
Lietuviškai............................................................................. 74
Latviski..................................................................................80
GB
SE
NO
DK
FI
DE
NL
FR
IT
ES
PT
PL
EE
LT
LV

2
OVERVIEW
Limit LDM 40 is a robust laser distance meter made for professional use. LDM 40 has a
working range up to 40 m and the compact size makes it easy to bring and easy to store
in a pocket or bag.
FEATURES
• 40 m working range
• 4-line display
• Single and continuous measurement with calculation
• Area and volume measurement
• Pythagorean measurement
• Record function
TECHNICAL SPECIFICATION
Working range 0.05 m ~ 40 m
Measuring accuracy Typically ±2 mm
Measurement unit options m/in/ft
Continuous distance measuring (tracking) Yes
Area/volume measurement Yes
Pythagorean proposition measurement Yes
Length/add/subtract measurement Yes
Min/max value Yes
Max storage 30 units
Automatic backlight Yes
Buttons/keys sound Yes
Laser class II
Laser type 635 nm, <1 mW
Auto laser off 20 s
Auto switch off 150 s
Power supply 2 × 1.5 V AAA
Battery life 8000 times for single measurement
Storage temperature -20°C ~ 60°C
Working temperature 0°C ~ 40°C
Storage humidity RH 20% ~ 80%
Weight (including battery) 110 g
Dimension 112 × 50 × 25 mm
Note: Use a target plate to increase the measurement range during daylight or if the
target has poor reflection properties.
• Typical Tolerance: ±2 mm, when reflectivity 100% (white surface), environment light
<2000 LUX. & 25°C. Tolerance is usually affected by the distance, reflectivity, and
environment light etc. It probably gets tolerance around ± (2 mm+0.2 mm/m).
GB

3
SAFETY REGULATIONS
Please read the safety regulations and operation guide carefully before operating.
Please read all of the operational guide and safety regulations in this manual before
operation. Improper operations without complying with this manual could cause
damage to the device, influence on measurement result or bodily injury to the user.
The instrument is not allowed to disassemble or repair in any ways. It is forbidden to
do any illegal modification or performance change for laser emitter. Please keep it
out of reach of children and avoid using by any irrelevant personnel.
It is strictly prohibited to shoot eyes or other parts of body with the laser; it is not
allowed take the laser to shoot any objects' surface with strong reflecting.
Due to electromagnetic radiation interference to other equipment and devices,
please don't use the meter in the plane or around medical equipment, don't use it in
inflammable, explosive environment.
Discarded batteries or meter device shall not processed just like household garbage,
please handle them in line with related law and regulations.
Any quality issues or any questions on the meter, please contact local distributors or
manufacturer in time, we are ready to offer solutions for you.

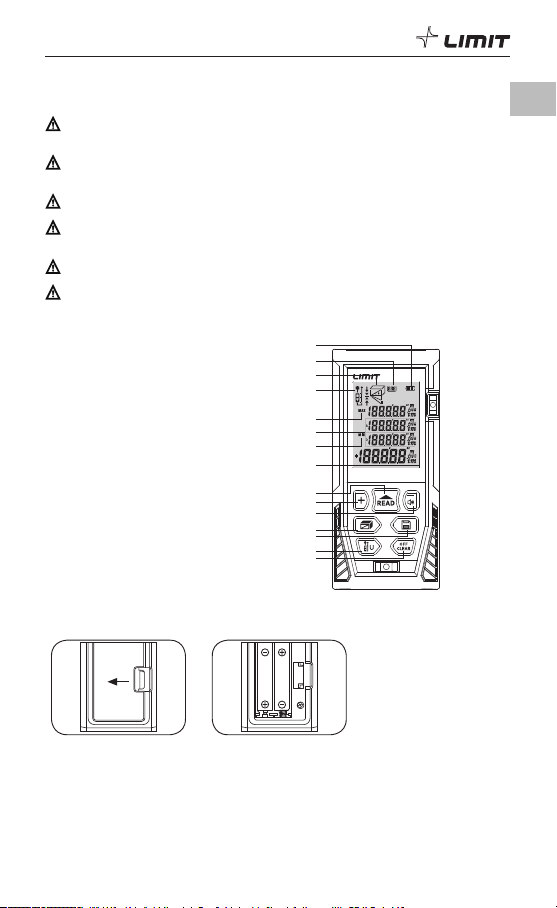

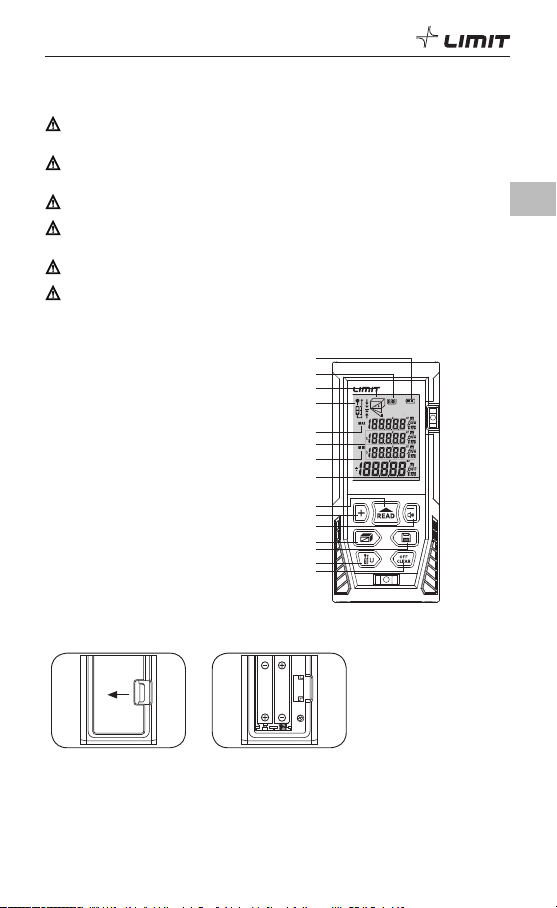

DISPLAY/KEYBOARD
• Display
1. Power supply
2. Record
3. Length, area, volume and pythagorean
4. Laser on
5. Maximum
6. Auxiliary display
7. Minimum
8. Major display
• Keyboard
9. Turn on/measuring
10. Addition
11. Subtraction/sound
12. Area/volume/pythagorean measuring
13. Save
14. Reference point/unit switch
15. Turn off/remove
BATTERY INSTALLATION
1. Battery installation and replacement
1.1 Open the battery cover on the back of device, and place battery according to correct
polarity, then close the battery cover.
1.2 Only 1.5 V AAA alkaline battery is applied to the meter.
1.3 If not used for a long time, please take out the battery to avoid battery corrosion to
meter body.
GB
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
LASER DISTANCE METER 40 m
LDM 40

4
START THE INSTRUMENT & MENU SETTING
1. Turn on/off the instrument
Under off status, press button , device and laser get starting simultaneously and stand
by for measurement.
Under on status, long press button for 3 seconds to turn the device off. The device
can also be shut off without any operation for 150 seconds.

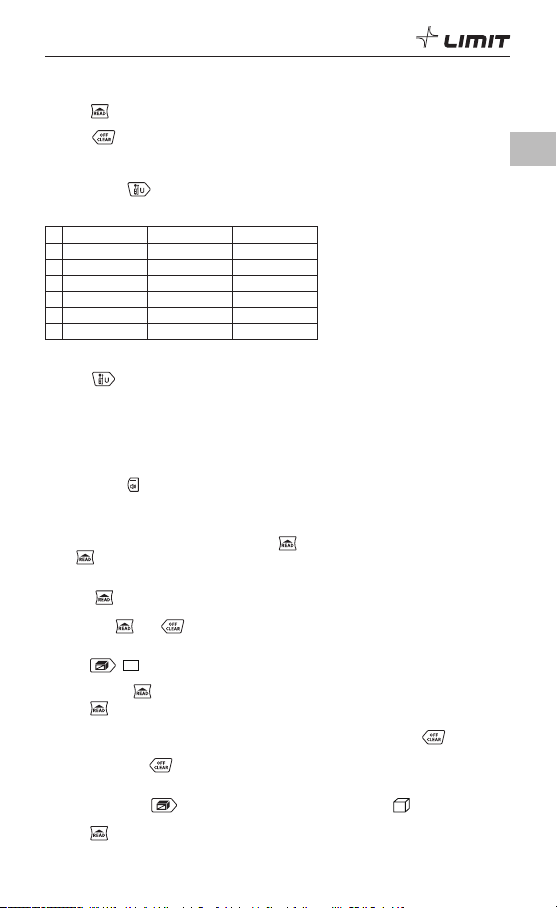

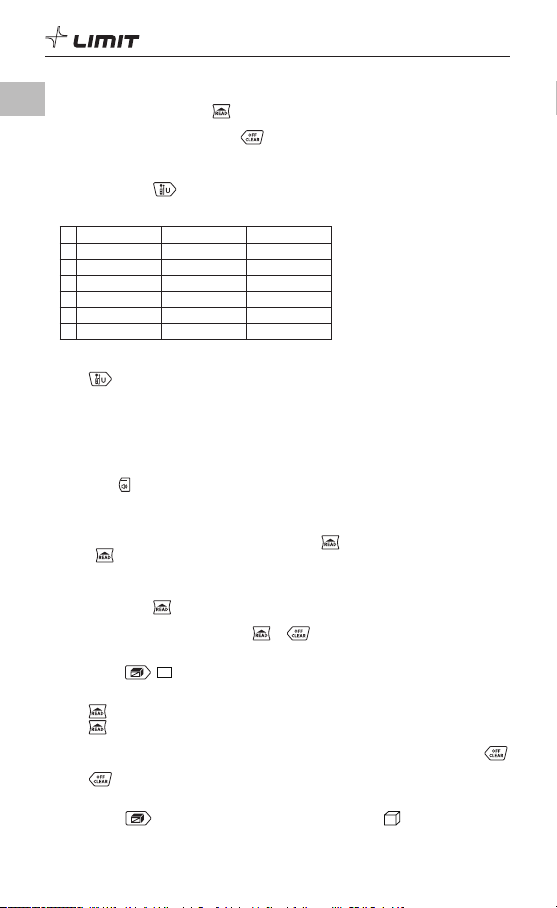

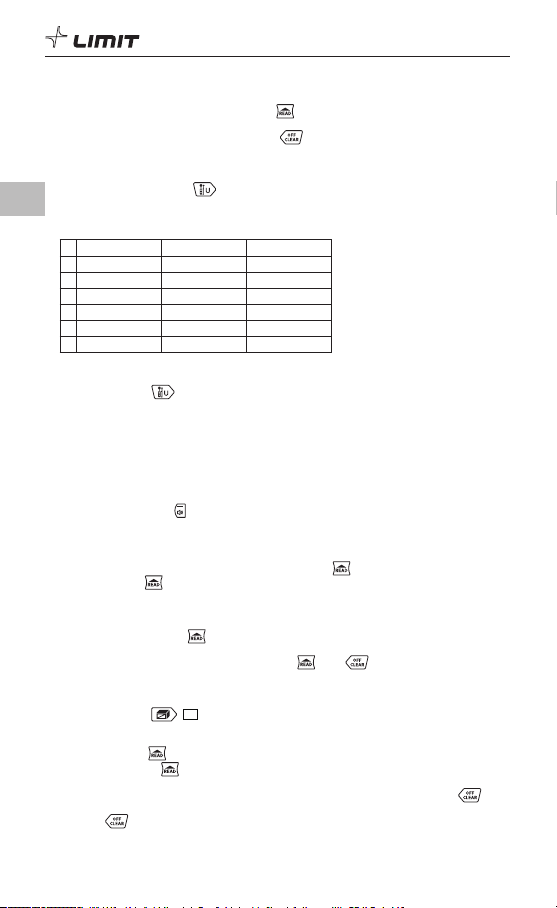

2. Unit setting
Long press button , reset current measurement unit, the default unit is: 0.000 m.
There are 6 units for selection:
Length Area Volume
1 0.000 m 0.000 m20.000 m3
20.00 m 0.00 m20.00 m3
30.0 in 0.00 ft20.00 ft3
4 0.00 ft 0.00 ft20.00 ft3
5 0 1/16 in 0.00 ft20.00 ft3
6 0'00"1/16 0.00 ft20.00 ft3
3. Changing reference point
Press key to change the reference point. The device reference point by default is rear.
4. Back light on/off
The back light is set to turn on and off automatically. The back light can be on for 15 s
while operating, and it will be shut off automatically in 15 s when there is no operation to
the device.
5. Sound on/off
Short press button to turn on or off the buzzer.
LENGTH MEASUREMENT & CALCULATION
1. Single distance measurement
Turn on the laser beam by short press of the button under measuring mode, press the
button again for single measurement of length, then the measured results displayed in
the major display area.
2. Continuous measurement
Long press button under measuring mode and enter into continuous measuring mode.
Maximum measuring result displays in auxiliary display area, present result displays in
major display area. Short press button or to exit continuous measuring mode.
3. Area measurement
Press button , shows on the screen.
One of the side of rectangle blinking on the display, please follow the below instructions
for area measuring:
Press once for length.
Press again for width.
The device calculates and shows the result in the major display area.
The recent measuring result of length is showed in the auxiliary display area. Press ,
clear off the result and measuring again if necessary.
Press again to exit the mode.
4. Volume measurement
Press button twice to enter volume measurement mode. A will shows on the top
of screen. Please follow the below instruction for volume measuring:
GB

5
Press for Length.
Press again for Width.
Press thirdly for height.
The device calculates and shows the result in the major display area.
Press , clear off the result and measuring again if necessary.
Press again to exit the mode.

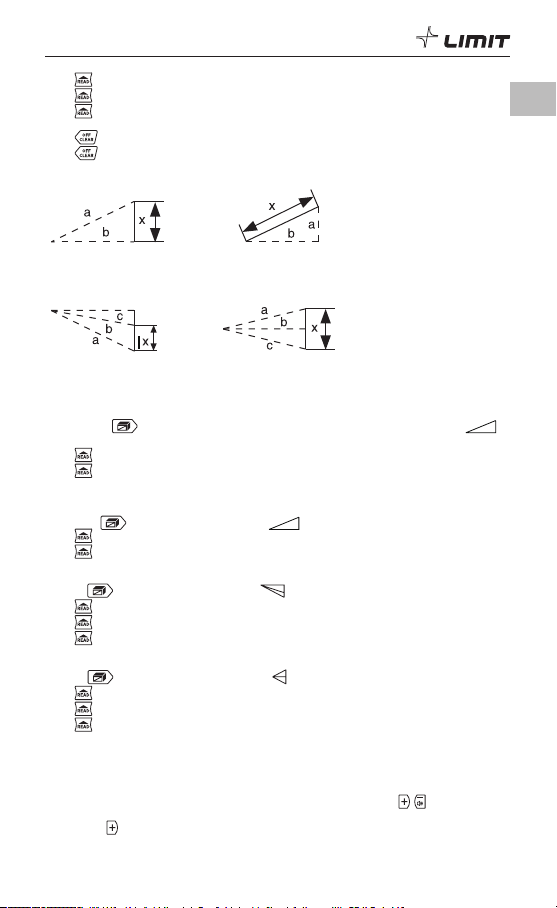

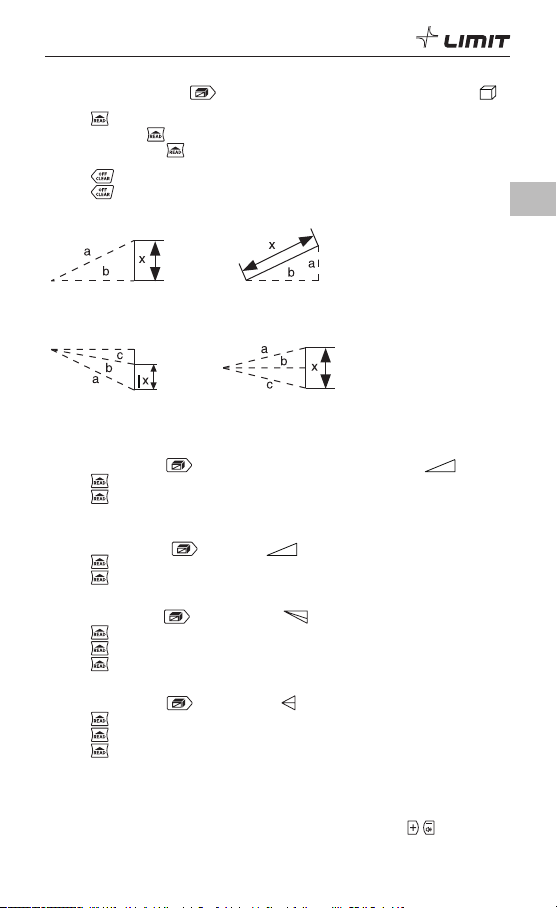

5. Pythagorean measurement
A B
C D
There are four Pythagoras modes in case that user gets hard to reach the target.
A. Calculate the second leg by measuring the hypotenuse and another leg.
Short press three times to enter Pythagoras mode, the hypotenuse of
blinking.
Press , measure the length of hypotenuse (a).
Press , measure the length of one leg (b).
Device calculates the length of another leg (x).
B. Calculate the hypotenuse by measuring the length of two legs.
Shor press four times, when one leg of blinking.
Press , measure the length of one leg (a).
Press , measure the length of another leg (b).
Device calculates the length of hypotenuse (x).
C. Press five times till the one side of blinking on the screen.
Press , measure the length of one side (a).
Press , measure the length of the median line (b).
Press , measure the length of another side (c).
Device calculates the length of the leg in full line (x).
D. Press six times till the hypotenuse of blinking on the screen.
Press , measure the length of one hypotenuse (a).
Press , measure the length of another hypotenuse (b).
Press , measure the length of one leg (c).
Device calculates the length of the leg in full line (x).
Legs must be shorter than hypotenuse, or there will be "err" shows on screen. In order to
guarantee the accuracy, please make sure all measurements are start from the same point.
6. Addition/subtraction
The device can be used for length addition and subtraction. Press to select the
function once get the length measuring result.
Short press , "+" shows in the major display area, entering cumulation mode. Value of
last measurement and the result of cumulation will be showed on the screen.
GB

6
Long press , "-" shows in the major display area, entering regressive mode. Value of last
measurement and the result of cumulation will be showed on the screen.
Not only length can be calculated in addition and subtraction, but area and volume can do
the calculation as well. Take area as sample:

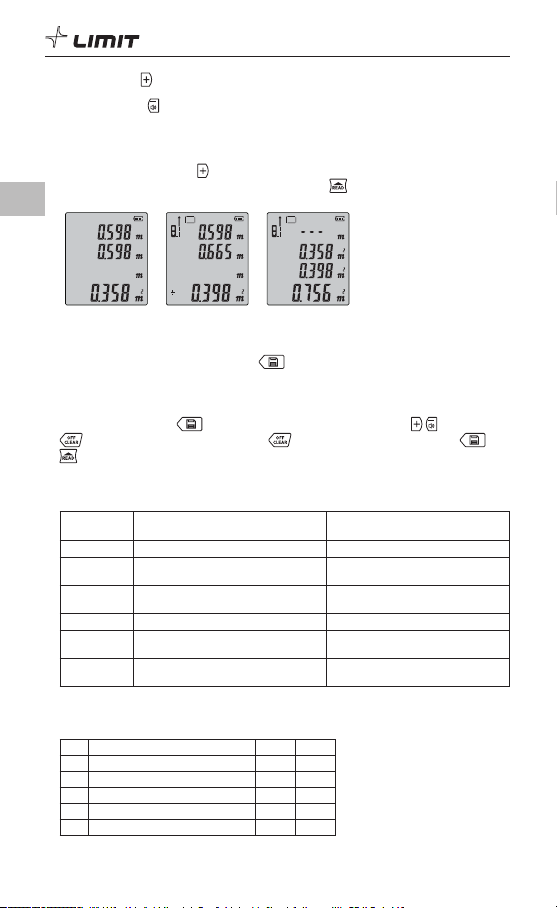

Area cumulative function: Measure the first area as showing in PIC 1. Then press button ,
and measure the second area as showing in PIC 2, there is a "+" in the left bottom. At last,
press button to get the summation result of these two areas which is showing in PIC 3.
PIC 1 PIC 2 PIC 3
RECORD FUNCTION
Long press button for 3 s to record your measuring result under measuring mode.
It can also record the result under Area, Volume and Pythagoras mode. All the calculating
records can be saved by the device.
1. Read/delete the record
Short press button , read the records by press button . Short press to
delete recent record and long press to clear up all the records. Press or to
exit record mode.
TIPS
You may get some warning information as below:
Info
message Cause Solution
Err Out of distance measurement range. Use the device within the range.
Err1 Signal is too weak. Chose the surface with stronger
reflectance. Use the reflecting plate.
Err2 Signal is too strong. Chose the surface with weaker
reflectance. Use the reflecting plate.
Err3 Low battery voltage. Change the power supply.
Err4 The working temperature is out of
working range. Use the device in the specified temperature.
Err5 Pythagoras measuring error. Re-measure and ensure that
Hypotenuse is bigger than Cathetus.
DELIVERY PACKAGE
Please check if the accessories are completed according to the below list.
NO. Item Unit Qty
I Laser distance meter pc 1
2Power supply AAA pc 2
3 User' s manual pc 1
4 Portable bag pc 1
5 Hand strap pc 1
GB

7
ÖVERSIKT
Limit LDM 40 är en robust laseravståndsmätare för yrkesanvändning. Den är en kompakt
mätare med mätområde upp till 40 meter som är lätt att bära med sig och förvara i en
ficka eller väska.
EGENSKAPER
• Mätområde: 40 meter
• 4-radersdisplay
• Enkelmätning och kontinuerlig mätning med beräkning
• Areamätning och volymmätning
• Vinkelmätning
• Funktion för sparande av mätresultat
SPECIFIKATIONER
Mätområde 0,05 ~ 40 meter
Noggrannhet Typiskt ±2 mm
Mätenheter meter/tum/fot
Kontinuerlig avståndsmätning Ja
Area-/volymmätning Ja
Vinkelmätning Ja
Längdmätning/addition (+) och subtraktion (−) Ja
Min./max. värde Ja
Max. lagring 30 poster
Automatisk bakgrundsbelysning Ja
Knappljud Ja
Laserklass 2
Lasertyp 635 nm, <1 mW
Automatisk avstängning av laser 20 sekunder
Automatisk avstängning av enhet 150 sekunder
Batterier Två 1,5 V (AAA)
Batteriets livslängd 8 000 mätningar (enkelmätning)
Förvaringstemperatur -20°C ~ 60°C
Drifttemperatur 0°C ~ 40°C
Förvaringsfuktighet 20% ~ 80% (RH)
Vikt (inklusive batteri) 110 gram
Mått 112 × 50 × 25 mm
OBS! Använd målplatta för att förbättra mätområdet vid mätning i dagsljus eller om
mätobjektet har dåliga reflexionsegenskaper.
• Typisk tolerans: ±2 mm (förutsatt 100% reflektionsförmåga (vit yta), omgivningsljus
< 2000 lux (och vid 25°C). Toleransen påverkas vanligtvis av till exempel avstånd,
reflektionsförmåga och omgivningsljus (vanligtvis ±2 mm, +0,2 mm/m).
SE

8
SÄKERHETSFÖRORDNINGAR
Läs säkerhetsförordningar och användningsanvisningar ingående innan du använder
produkten.
Läs alla användningsanvisningar och säkerhetsförordningar i denna bruksanvisning
innan användning. Om enheten används på annat sätt än vad som anges i denna
bruksanvisning kan följden bli skada på enheten, påverkan på mätresultatet eller
personskada.
Det är absolut förbjudet att demontera eller reparera instrumentet. Det är förbjudet
att utföra ej lagenlig eller prestandaförändrande ändring på lasersändaren. Försäkra
dig om att barn och obehöriga personer inte kan komma i närheten av enheten.
Det är absolut förbudet att rikta lasern mot ögon eller andra kroppsdelar. Det är inte
tillåtet att rikta lasern mot föremål som har starkt reflekterande yta.
Använd inte enheten på flygplan, i närheten av medicinteknisk utrustning eller i
brandfarlig/explosionsfarlig miljö (den avger elektromagnetisk strålning som kan
störa annan utrustning).
Avfallshantera inte batterier eller mätenhet som hushållsavfall. Följ lokala lagar och
förordningar.
Kontakta återförsäljaren eller tillverkaren om du upptäcker fel på mätaren eller om du
undrar över något – vi finns här för att hjälpa dig!
DISPLAY/KNAPPSATS
• Display
1. Batteriladdning
2. Sparade mätresultat
3. Längd, area, volym och vinkel
4. Laser på
5. Max.
6. Sekundär display
7. Min.
8. Primär display
• Knappsats
9. Starta enhet/mätning
10. Addition (+)
11. subtraktion (−) /ljud
12. Area/volym/vinkel mätning
13. Spara
14. Referenspunkt/enheter
15. Laser av/ta bort
SÄTTA I BATTERI
1. Sätta i och byta batteri
1.1 Öppna batteriluckan på enhetens baksida, sätt i nya batterier (försäkra dig om att
batteripolerna är vända åt rätt håll) och stäng därefter batteriluckan.
1.2 Använd endast alkaliska AAA-batterier (1,5 V).
1.3 Ta ut batterierna om enheten inte ska användas under en längre tid (på så sätt
undviker du att enheten utsätts för batterikorrosion).
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
LASER DISTANCE METER 40 m
LDM 40
SE

9
START AV INSTRUMENT OCH MENYINSTÄLLNING
1. Starta/stänga av instrumentet
Tryck på , (med enheten avstängd) för att starta enhet och laser samtidigt så att de är
färdiga för mätning.
Håll inne i 3 sekunder för att stänga av enheten. Enheten stängs av automatiskt efter
150 sekunder (förutsatt att ingen knapp trycks in under den tiden).
2. Ställa in enhet
Tryck snabbt på för att återställa mätenhet (förinställd enhet är 0,000 m).
Det finns sex olika mätenheter
Längd Area Volym
1 0,000 m 0,000 m20,000 m3
2 0,00 fot 0,00 m20,00 m3
3 0,0 tum 0,00 fot20,00 fot3
4 0,00 fot 0,00 fot20,00 fot3
5 0 1/16 tum 0,00 fot20,00 fot3
6 0'00"1/16 0,00 fot20,00 fot3
3. Ändra referenspunkt
Tryck på för att ändra referenspunkt. Enhetens referenspunkt är standardinställd på
bakkant.
4. Bakgrundsbelysning på/av
Bakgrundsbelysningen tänds/släcks automatiskt. Bakgrundsbelysningen stängs av
automatiskt efter 15 sekunder (förutsatt att ingen knapp trycks in under den tiden).
5. Ljud på/av
Tryck snabbt på för att starta/stänga av summern.
MÄTNING OCH BERÄKNING AV LÄNGD
1. Avståndsmätning (enkelmätning)
Starta laserstrålen genom att trycka snabbt på när enheten är i mätläge. Tryck en gång
till på för att aktivera enkelmätning av längd (mätresultatet visas i primär display).
2. Kontinuerlig mätning
Håll inne i mätläge för att aktivera kontinuerlig mätning (max. mätresultat visas i
sekundär display och aktuellt mätresultat visas i primär display). Tryck snabbt på någon
av knapparna eller för att inaktivera kontinuerlig mätning.
3. Areamätning
Tryck på ( visas på displayen och en av rektangelns sidor blinkar). Följ anvisningar
nedan för att mäta area:
Tryck en gång på för att aktivera mätning av längd.
Tryck på igen för att aktivera mätning av bredd.
Enheten beräknar och visar mätresultatet i primär display.
Senaste mätresultat för längdmätning visas i sekundär display. Tryck på för att ta
bort mätresultatet (mät igen vid behov).
Tryck en gång till på för att avbryta läget.
4. Volymmätning
Tryck två gånger på för att aktivera volymmätning. Symbolen visas längst upp
på displayen. Följ anvisningarna nedan för att aktivera volymmätning:
Tryck på för att aktivera mätning av längd.
SE

10
Tryck på igen för att aktivera mätning av bredd.
Tryck på en tredje gång för att aktivera mätning av höjd.
Enheten beräknar och visar mätresultatet i primär display.
Tryck på för att ta bort mätresultatet (mät igen vid behov).
Tryck en gång till på för att avbryta läget.
5. Vinkelmätning
A B
C D
Enheten har fyra vinkelmätningslägen (på så sätt underlättas mätning av mätobjektet).
A. Beräkna motstående katet genom att mäta hypotenusan och närliggande katet.
Tryck snabbt tre gånger på för att aktivera vinkelmätningsläge (hypotenusan på
triangeln blinkar).
Tryck på för att mäta längden på hypotenusan (a).
Tryck på för att mäta längden på närliggande katet (b).
Enheten beräknar längden för motstående katet (x).
B. Beräkna hypotenusan genom att mäta längden för de två kateterna.
Tryck snabbt fyra gånger på när en av triangelns kateter blinkar.
Tryck på för att mäta längd för motstående katet (a).
Tryck på för att mäta längd för närliggande katet (b).
Enheten beräknar längd för hypotenusan (x).
C. Tryck fem gånger på tills den ena sida på triangeln på displayen blinkar.
Tryck på för att mäta längd för hypotenusan (a).
Tryck på för att mäta längd för medianlinjen (b).
Tryck på för att mäta längd för närliggande katet (c).
Enheten beräknar längd för motstående katet mellan hypotenusan och medianlinjen (x).
D.Tryck sex gånger på tills hypotenusan på triangeln på displayen blinkar.
Tryck på för att mäta längd för den ena hypotenusan (a).
Tryck på för att mäta längd för närliggande katet (b).
Tryck på för att mäta längd för den andra hypotenusan (c).
Enheten beräknar längd för motstående katet mellan hypotenusan och medianlinjen (x).
Kateterna måste vara kortare än hypotenusan (om de inte är det visas texten err i
displayen). Starta alla mätningar från samma punkt (på så sätt säkerställs noggrannheten).
6. Addition/subtraktion
Enheten kan användas för addition och subtraktion av längd. Tryck på för att visa
mätresultatet.
Tryck snabbt på (+ visas i primär display) för att öppna läge för addition. Värdet för den
senaste mätningen och resultatet för addition visas på displayen.
Håll inne (− visas i primär display och läge för subtraktion öppnas). Värdet för den
SE

11
senaste mätningen och resultatet för addition visas på displayen.
Funktionerna addition och subtraktion kan (förutom för vid beräkning av längd) också
användas vid beräkning av area och volym. Vi kan börja med att titta på beräkning av
area:
Additionsfunktion för area: Mät den första arean enligt bild 1. Tryck därefter på och
mät den andra arean som visas i bild 2 (tecknet + visas längst ned till vänster i displayen).
Tryck slutligen på för att summera resultatet för dessa två areor som visas i bild 3.
Bild 1 Bild 2 Bild 3
FUNKTION FÖR SPARANDE AV MÄTRESULTAT
Håll inne i 3 sekunder för att spara mätresultatet som har mätts i mätläge.
Den kan även spara mätresultat för area, volym och vinkelmätning. Alla mätresultat kan
sparas i enheten.
1. Bläddra bland/ta bort mätresultat
Tryck snabbt på och bläddra bland mätresultaten genom att trycka på . Tryck
snabbt på för att ta bort aktuellt mätresultat. Håll inne för att ta bort alla
mätresultat. Tryck på eller för att lämna läge för sparade mätresultat.
TIPS
Följande varningsmeddelanden kan visas:
Info
meddelande Orsak Lösning
Err Mätning utanför enhetens
mätområde. Använd enheten inom angivet mätområde.
Err1 För svag signal. Välj den yta som har bäst
reflexionsegenskaper. Använd reflektortavlan.
Err2 För stark signal. Välj den yta som har sämst
reflexionsegenskaper. Använd reflektortavlan.
Err3 Låg batteriladdning. Byt batterier.
Err4 Drifttemperaturen är utanför
enhetens arbetsområde.
Använd enheten i miljö där
omgivningstemperaturen är inom angivet
intervall.
Err5 Fel vinkelmätning. Gör om mätningen och försäkra dig om att
hypotenusan är längre än kateten.
LEVERERAT INNEHÅLL
Försäkra dig om att alla tillbehör i listan nedan medföljer i leveransen.
NR Beskrivning Enhet Antal
I Laseravståndsmätare st. 1
2AAA-batterier st. 2
3 Bruksanvisning st. 1
4 Bärväska st. 1
5 Handrem st. 1
SE

12
OVERSIKT
Limit LDM 40 er en robust laseravstandsmåler beregnet på profesjonell bruk. LDM har et
arbeidsområdet opp til 40 m og den kompakte størrelsen gjør at den er lett å ta med og
oppbevare i en lomme eller veske.
EGENSKAPER
• 40 m arbeidsområde
• 4-linjers display
• Enkeltmåling og kontinuerlig måling med beregning
• Areal- og volummåling
• Pytagoreisk måling
• Opptaksfunksjon
SPESIFIKASJONER
Arbeidsområde 0,05 ~ 40 m
Målenøyaktighet Typisk ±2 mm
Måleenhetsalternativer meter/tommer/fot (m/in/ft)
Kontinuerlig avstandsmåling (sporing) Ja
Areal-/volummåling Ja
Pytagoreisk måling Ja
Måling av lengde/addisjon/subtraksjon Ja
Minimums-/maksimumsverdi Ja
Maksimal lagringskapasitet 30 enheter
Automatisk bakgrunnsbelysning Ja
Lyd for knapper/taster Ja
Laserklasse II
Lasertype 635 nm, <1 mW
Laser slås automatisk av 20 s
Enhet slås automatisk av 150 s
Strømforsyning 2 × 1,5 V AAA
Batterilevetid 8000 ganger for enkeltmåling
Oppbevaringstemperatur -20°C ~ 60°C
Arbeidstemperatur 0°C ~ 40°C
Fuktighet under oppbevaring RF 20% ~ 80%
Vekt (med batterier) 110 g
Dimensjon 112 × 50 × 25 mm
Merk: Bruk en målplate for å øke måleområdet i dagslys eller hvis målet har dårlige
refleksjonsegenskaper.
• Typisk toleranse: ±2 mm, ved 100% refleksjon (hvit flate), omgivelseslys < 2000 LUX &
25°C. Toleransen påvirkes vanligvis av avstand, refleksjon, omgivelseslys osv. Toleransen
ligger vanligvis rundt ± (2 mm+0,2 mm/m).
NO

13
SIKKERHETSFORSKRIFTER
Vennligst les sikkerhetforskriftene og brukerhåndboken nøye før bruk.
Les hele brukerhåndboken og sikkerhetsforskriftene i den før bruk. Feilaktig bruk
som ikke er i samsvar med brukerhåndboken kan forårsake skade på enheten, påvirke
måleresultatet eller påføre brukeren personskade.
Det er ikke tillatt å ta fra hverandre eller reparere instrumentet på noen måte. Det
er forbudt å foreta ulovlig modifisering på eller endring av lasersenderens ytelse.
Oppbevar instrumentet utilgjengelig for barn og ikke la uvedkommende bruke det.
Det er strengt forbudt å rette laseren mot øynene eller andre deler av kroppen; det er
ikke tillatt å bruke laseren mot flater med sterk refleksjon.
Siden elektromagnetisk stråling kan gi støy på annet utstyr og enheter, må
måleinstrumentet ikke brukes i fly eller nær medisinsk utstyr og heller ikke i et
brennbart eller eksplosivt miljø.
Måleinstrumentet og brukte batterier må ikke kastes som husholdningsavfall, men
håndteres i tråd med gjeldende lovbestemmelser og forskrifter.
Skulle du ha problemer med kvaliteten eller spørsmål angående måleinstrumentet,
kan du kontakte lokale forhandlere eller produsenten. Vi vil være behjelpelige med å
tilby deg hensiktsmessige løsninger.
DISPLAY/TASTATUR
• Display
1. Strømforsyning
2. Opptak
3. Lengde, areal, volum og pytagoreisk
4. Laser på
5. Maksimum
6. Tilleggsdisplay
7. Minimum
8. Hoveddisplay
• Tastatur
9. Slå på/måling
10. Addisjon
11. Subtraksjon/lyd
12. Areal-/volum-/pytagoreisk måling
13. Lagre
14. Referansepunkt/enhetsbryter
15. Slå av/fjerne
SETTE INN BATTERI
1. Sette inn og skifte batteri
1.1 Åpnebatteridekselet bak på enheten og sett inn batteriet med riktig polaritet, og lukk
deretter batteridekselet.
1.2 Det skal kun benyttes 1,5 V AAA alkaliske batterier i måleinstrumentet.
1.3 Hvis måleinstrumentet ikke skal brukes på lang tid, tar du ut batteriene for å unngå at
de fører til korrosjon på måleinstrumentets hus.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
LASER DISTANCE METER 40 m
LDM 40
NO

14
STARTE INSTRUMENTET OG MENYINNSTILLING
1. Slå instrumentet på/av
Når enheten er av, trykker du på knappen Enheten og laseren starter samtidig og er
klare til måling.
Når enheten er på, trykker du på knappen i minst 3 sekunder for å slå av enheten.
Enheten kan også bli slått av hvis den ikke har vært brukt på 150 sekunder.
2. Stille inn måleenhet
Trykk lenge på knappen , tilbakestill gjeldende måleenhet, standardenheten er:
0,000 m.
Du kan velge mellom 6 enheter:
Lengde Areal Volum
1 0,000 m 0,000 m20,000 m3
20,00 m 0,00 m20,00 m3
30,0 in 0,00 ft20,00 ft3
4 0,00 ft 0,00 ft20,00 ft3
5 0 1/16 in 0,00 ft20,00 ft3
6 0'00"1/16 0,00 ft20,00 ft3
3. Endre referansepunkt
Trykk på knappen for å endre referansepunktet. Standard referansepunkt for enheten
er bak.
4. Bakgrunnsbelysning på/av
Bakgrunnsbelysningen er stilt slik at den slås på og av automatisk. Bakgrunnsbelysningen
kan være på i 15 sekunder under bruk, og den slås automatisk av etter 15 sekunder uten
bruk av enheten.
5. Lyd på/av
Trykk kort på knappen for å slå summeren på eller av.
MÅLING OG BEREGNING AV LENGDE
1. Enkeltmåling av avstand
Slå på laserstrålen ved å trykke kort på knappen i målemodus. Trykk en gang
til på knappen for enkeltmåling av lengden. Deretter vises måleresultatene i
hoveddisplayområdet.
2. Kontinuerlig måling
Trykk lenge på knappen i målemodus for å gå til modusen for kontinuerlig måling.
Maksimalt måleresultat vises i tilleggsdisplayområdet, mens nåværende resultat vises i
hoveddisplayområdet. Trykk kort på knappen eller for å avslutte modusen for
kontinuerlig måling.
3. Måling av areal
Trykk på knappen , vises på displayet.
Den ene siden av rektangelet blinker på displayet. Følg anvisningene nedenfor for å måle
arealet:
Trykk én gang på for lengde.
Trykk en gang til på for bredde.
Enheten beregner og viser resultatet i hoveddisplayområdet.
Det siste måleresultatet for lengde vises i tilleggsdisplayområdet. Trykk på for å
fjerne resultatet og om nødvendig måle på nytt.
Trykk på igjen for å avslutte modusen.
NO

15
4. Måling av volum
Trykk to ganger på knappen for å gå til modusen for måling av volum. Symbolet
vises på øverst på displayet. Følg anvisningen nedenfor for måling av volum:
Trykk på for lengde.
Trykk en gang til på for bredde.
Trykk en tredje gang på for høyde.
Enheten beregner og viser resultatet i hoveddisplayområdet.
Trykk på for å fjerne resultatet og om nødvendig måle på nytt.
Trykk på igjen for å avslutte modusen.
5. Pytagoreisk måling
A B
C D
Det finnes fire pytagoreiske moduser i tilfelle brukeren får problemer med å nå målet.
A. Beregn den andre siden ved å måle hypotenusen og en annen side.
Trykk kort tre ganger på for å gå til pytagoreisk modus, hypotenusen til blinker.
Trykk på , mål lengden på hypotenusen (a).
Trykk på , mål lengden på den ene siden (b).
Enheten regner ut lengden på den andre siden (x).
B. Beregn hypotenusen ved å måle lengden på to sider.
Trykk kort fire ganger på , når en side i blinker.
Trykk på , mål lengden på den ene siden (a).
Trykk på , mål lengden på en annen side (b).
Enheten regner ut lengden på hypotenusen (x).
C. Trykk fem ganger på til den ene siden i blinker på displayet.
Trykk på , mål lengden på den ene siden (a).
Trykk på , mål lengden på medianen (b).
Trykk på , mål lengden på en annen side (c) .
Enheten regner ut lengden på siden i heltrukket linje (x).
D. Trykk seks ganger på til hypotenusen i blinker på displayet.
Trykk på , mål lengden på den ene hypotenusen (a).
Trykk på , mål lengden på en annen hypotenus (b).
Trykk på , mål lengden på den ene siden (c).
Enheten regner ut lengden på siden i heltrukket linje (x).
Sidene må være kortere enn hypotenusen, ellers vises ”err” (feil) på displayet. Sørg for at
alle målinger har samme utgangspunkt for å sikre nøyaktigheten.
6. Addisjon/subtraksjon
Enheten kan brukes til addisjon og subtraksjon av lengde. Trykk på for å velge
funksjon med det samme du har fått resultatet av lengdemålingen.
NO

16
Trykk kort på , ”+” vises i hoveddisplayområdet for å vise at enheten går til
kumulasjonsmodus. Verdien fra siste måling og resultatet av kumulasjonen vises på displayet.
Trykk lenge på , ”-” vises i hoveddisplayområdet for å vise at enheten går til
regresjonsmodus. Verdien fra siste måling og resultatet av kumulasjonen vises på displayet.
Det er ikke bare lengden som kan beregnes ved addisjon og subtraksjon, men også areal
og volum. La oss ta areal som et eksempel:
Kumulasjonsfunksjon for areal: Mål det første arealet som vist i det bilde nummer 1 (PIC 1).
Trykk deretter på knappen , og mål det andre arealet som vist i bilde nr. 2 (PIC 2). Det
står et ”+” nede til venstre. Trykk til slutt på knappen for å få det summerte resultatet
av disse to arealene, som vises i bilde nr. 3 (PIC 3).
PIC 1 PIC 2 PIC 3
OPPTAKSFUNKSJON
Trykk minimum 3 sekunder på knappen for å ta opp måleresultatet i målemodus.
Du kan også ta opp resultatet i modusen for areal-, volum- og pytagoreisk måling. Alle
beregningsopptak kan lagres av enheten.
1. Lese/slette opptaket
Trykk kort på knappen , les opptakene ved å trykke på knappen . Trykk kort på
for å slette siste opptak og lenge på for å fjerne alle opptak. Trykk på eller
for å avslutte opptaksmodus.
TIPS
Det kan hende at du får varselsinformasjon som den nedenfor:
Informasjon-
melding Årsak Løsning
Err Utenfor området for avstandsmåling. Bruk enheten innenfor området.
Err1 Signal er for svakt. Velg en flate med sterkere
refleksjon. Bruk refleksjonsplaten.
Err2 Signal er for sterkt. Velg en flate med svakere
refleksjon. Bruk refleksjonsplaten.
Err3 Lav batterispenning. Bytt batterier.
Err4 Arbeidstemperaturen er utenfor
arbeidsområdet. Bruk enheten i spesifisert temperatur.
Err5 Feil ved pytagoreisk måling. Mål på ny og påse at hypotenus er
større enn katet.
Pakkens innhold
Kontroller at alt som står oppført nedenfor er levert.
Nr. Artikkel Enhet Ant.
I Laseravstandsmåler stk 1
2Strømforsyning AAA stk 2
3 Brukerhåndbok stk 1
4 Bæreveske stk 1
5 Håndreim stk 1
NO

17
OVERSIGT
Limit LDM 40 er en robust laserafstandsmåler, der er fremstillet til professionel brug. LDM
40 har en rækkevidde op til 40 m, og den kompakte udførelse betyder, at den er nem at
tage med sig og opbevare i en lomme eller taske.
EGENSKABER
• 40 m rækkevidde
• Display med 4 linjer
• Enkeltmålinger og fortsatte målinger med beregning
• Måling af overfladeareal og rumfang
• Pythagoræisk måling
• Registreringsfunktion
SPECIFIKATIONER
Arbejdsområde 0,05 ~ 40 m
Målenøjagtighed Typisk ±2 mm
Måleenhedsindstillinger m/in/ft
Fortsat afstandsmåling (sporing) Ja
Måling af overfladeareal/rumfang Ja
Måling af pythagoræisk udsagn Ja
Længde/adder/subtraher måling Ja
Min.-/maks.værdi Ja
Maks. lagringskapacitet 30 enheder
Automatisk baggrundsbelysning Ja
Knap-/tastlyd Ja
Laserklasse II
Lasertype 635 nm, <1 mW
Automatisk slukning af laser 20 sek.
Automatisk slukning af instrument 150 sek.
Strømforsyning 2 × 1,5 V AAA
Batterilevetid 8000 gange for enkeltmålinger
Opbevaringstemperatur -20°C ~ 60°C
Driftstemperatur 0°C ~ 40°C
Opbevaringsfugtighed RH 20% ~ 80%
Vægt (inkl. batteri) 110 g
Mål 112 × 50 × 25 mm
Bemærk: Brug en målplade til at øge måleområdet i dagslys, eller hvis måleemnet har
ringe refleksionsegenskaber.
• Typisk tolerance: ±2 mm, når refleksionsgraden er 100 % (hvid overflade), lysforholdene
<2000 LUX & 25°C. Tolerancen påvirkes typisk af afstanden, refleksionsgraden og
lysforholdene etc. Tolerancen vil sandsynligvis være ca. denne værdi ± (2 mm+0,2 mm/m).
DK

18
SIKKERHEDSREGLER
Læs sikkerhedsreglerne og betjeningsvejledningen omhyggeligt inden drift.
Læs hele betjeningsvejledningen og sikkerhedsbestemmelserne i denne vejledning
inden anvendelse. Forkert betjening, der ikke er i overensstemmelse med denne
vejledning, kan medføre beskadigelse af instrumentet, påvirke måleresultaterne eller
resultere i personskade på brugeren.
Det er ikke tilladt at adskille eller reparere instrumentet på nogen måde. Det er heller
ikke tilladt at modificere lasersenderen eller dens ydeevne. Holdes uden for børns
rækkevidde og må kun anvendes af relevant personale.
Det er strengt forbudt at rette laseren mod øjne eller andre kropsdele. Det er heller
ikke tilladt at skyde mod genstande med overflader med kraftig refleksion.
Som følge af den elektromagnetiske strålingsinterferens i forhold til andet udstyr og
andre instrumenter må måleren ikke anvendes på fly eller i nærheden af medicinsk
udstyr og heller ikke i miljøer med brandfare eller eksplosionsfare.
Kasserede batterier eller måleinstrumenter må ikke bortskaffes som
husholdningsaffald, men skal bortskaffes i henhold til de gældende love og regler.
Er der problemer med målerens kvalitet, eller har du spørgsmål vedrørende måleren,
skal du kontakte den lokale forhandler eller producenten, og så hjælper vi dig med at
finde en løsning.
DISPLAY/TASTATUR
• Display
1. Strømforsyning
2. Registrering
3. Længde, overfladeareal, rumfang og pythagoræisk måling
4. Laser aktiveret
5. Maksimum
6. Sekundær visning
7. Minimum
8. Primær visning
• Tastatur
9. Tændt/måling aktiveret
10. Addition
11. Subtraktion/lyd
12. Overfladeareal/rumfang/pythagoræisk måling
13. Gem
14. Referencepunkt/enhedskontakt
15. Sluk/fjern
MONTERING AF BATTERI
1. Montering og udskiftning af batteri
1.1 Åbn batteridækslet på instrumentets bagside, og placer batteriet korrekt i forhold til
polaritet, og luk batteridækslet.
1.2 Der kan kun anvendes alkaliske 1,5 V AAA-batterier i instrumentet.
1.3 Tag batterierne ud, hvis instrumentet ikke anvendes i længere tid, for at undgå
batterikorrosion i målerhuset.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
LASER DISTANCE METER 40 m
LDM 40
DK
