LIMIT 310 User manual

OPERATING MANUAL
Multimeter
Limit 310

1
English..................................................................................... 2
Svenska ................................................................................. 10
Norsk ......................................................................................19
Dansk..................................................................................... 27
Suomi ....................................................................................36
Deutsch .................................................................................45
Netherlands .........................................................................54
Français.................................................................................63
Italiano ..................................................................................72
Español..................................................................................80
Português .............................................................................88
Polski.....................................................................................96
Eesti..................................................................................... 105
Lietuviškai............................................................................ 113
Latviski................................................................................. 121
GB
SE
NO
DK
FI
DE
NL
FR
IT
ES
PT
PL
EE
LT
LV

2
SAFETY INFORMATION
1. Safety certification
This Meter strictly follows the CE standards: EN 61010-1: 2010, EN 61010-2-030:2010,
EN 61326:2013, as well as CAT II 250 V, RoHS, pollution grade II, and double insulation
standards.
2. To prevent possible electrical shock, fire, or personal injury
2.1 Do not use the Meter if it is damaged or if the Meter is not operating properly. Inspect
the case before use the Meter and look for cracks or missing plastic. Pay attention to
the insulation layers.
2.2 If the test leads are damaged, it must be replaced with one of the same type or the
same electrical specification.
2.3 When measuring, do not touch exposed wires, connectors, unused inputs, or the
circuit being measured.
2.4 When measuring the voltage higher than 60 VDC or 30 VAC rms, keep your fingers
behind the finger guard on the test lead to prevent electric shock.
2.5 If the range of the voltage to be measured is unknown, the maximum range should be
selected and then gradually decreased.
2.6 Never apply more than the rated voltage and current exceeding the value as marked
on the Meter.
2.7 Before switching ranges, make sure to disconnect the test leads with the circuit to be
tested. It is strictly prohibited to switch the ranges during the measurement.
2.8 Do not use or store the Meter in high temperature, high humidity, flammable,
explosive or strong magnetic field environments.
2.9 Do not change the internal circuit of the Meter to avoid the damage to the Meter and
users.
2.10 To avoid false reading, replace the battery as soon as the battery indicator
appears.
2.11 Use dry doth to dean the case, do not use detergent containing solvents.
2.12 The maintenance and service must be conducted by qualified professionals or
designated departments.
3. Battery replacement (See picture F)
3.1 Switch the dial to "OFF "position and remove the test leads from the Input terminal.
3.2 Take off the protective case. Loosen the screw on battery cover, remove the cover to
replace with 2 pieces AAA batteries. Please identify the positive and negative pole.
GB

3
1
3
2
5
4
6
7
DC mV - V
AC V
Temperature
°C / °F
DC µA
- 10 A
Continuity
diode
Resistance
200 Ω
- 20 MΩ
A B
C D
E
F
BlackRed
Black
K
Red
2 × AAA 1.5 V
°F°C
°F°C
GB

4
OVERVIEW
Limit digital multimer 310 is ergonomically designed and easy to use. The LCD display
layout provides a clear display for better user experience. For measuring of direct (VDC)/
alternating voltage (VAC) , direct current (DC), resistance and temperature (se picture E).
Limit 310 ensures safe operation in CAT II 250 V environment.
Warning: Please carefully read "Safety information” before using the meter.
FEATURES
• LCD with 16 mm digits and backlight
• AC / DC voltage measurement
• Resistance measurement
• Continuity / Diode measurement
• DC current measurement
• Temperature test °C or °F
• Data hold function
• Enters measurement status in 2 seconds
SPECIFICATIONS
Safety classification CAT II 250 V
Overload protection 250 Vrms (AC/ DC)
Voltage measurement range (DC) 200 mV ~ 250 V
Voltage measurement range (AC) 200 V ~ 250 V
Temperature measurement range -40°C ~ 1000°C (-40°F -1832°F)
Current measurement range (DC) 2000 μA ~ 10 A
Resistance measurement range 200 Ω ~ 20 MΩ
Working temperature 0°C ~ 40°C
Storage temperature -10°C ~ 50°C
Working humidity ≤ 75% RH (non-condensing)
Product size 134 × 77 × 47 mm
Power supply 2 × 1.5 V AAA alkaline batteries (included)
Weight 206 g (with batteries)
GB

5

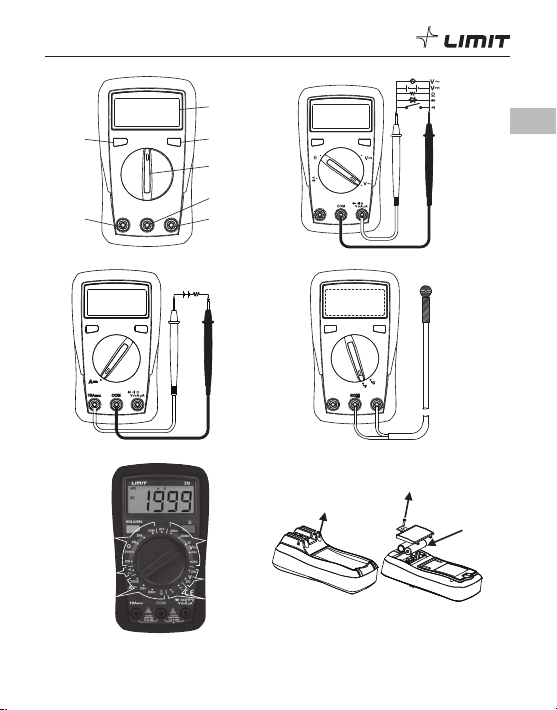

POSITIONS (SEE PICTURE A)
1.LCD display
2.Hold key
3.Back light
4.Functional dial
5.10 A input jack
6.COM jack
7.Remaining inputs jack
SYMBOLS
Warning. Risk of Danger. Important information. See manual.
High voltage warning
Conforms to European Union directives
Conforms to UL STD. 61010-1,61010-2-030, Certified to CSA STD. C22.2 No.
61010-1, 61010-2-030
Double insulation
Do not discard this electrical/ electronic product in domestic household
waste.
APO Auto Power Off
mV Millivolt
DC (Direct current)
AC (Alternating current)
°C Celsius
°F Fahrenheit
Continuity test or continuity beeper tone
Microampere
Diode
kΩ Kiloohm
mA Milliampere
Low battery
Earth ground
Measurement Category II is applicable to test and measuring circuits
connected directly to utilization points (socket outlets and similar points)
of the low-voltage MAINS installation.
GB

6
OPERATIONS
To avoid false reading, replace the battery if the battery low power symbol appears.
Also pay special attention to the warning sign beside the test lead jack, indicating that
the tested voltage or current must not exceed the values listed on the meter.
The Meter automatically shuts down if there is no operation for 15 minutes. You can
wake up the Meter by pressing any key. To disable auto shutdown, switch the dial to OFF
position, long press HOLD key and turn on the meter.
1.AC/DC voltage measurement (see picture B)
1.1 Switch the dial to "V~" for AC-voltage or into "V " for DC-voltage.
1.2 Insert the black test lead into the COM jack, the red test lead into the “VΩmA" jack.
Connect test leads with the load in parallel.
Note:
• Do not measure voltage over 250 Vrms, or it may expose users to electric shock and
damage the Meter. If the range of the voltage to be measured is unknown, select the
maximum range and reduce accordingly.
• Please pay extra attention when measuring high voltage in order to avoid electric
shock.
• Before using the Meter, it is suggested to measure a known voltage for verification.
2. Temperature measurement (see picture D)
2.1 Switch the dial to temperature test.
2.2 Insert K-thermocouple into the Meter and fix the temperature probe to the measured
object. Read the value when it is stable.
Note:
• Only K-thermocouple is applicable. The measured temperature should be less than
250°C / 482°F.
Input voltage ≥ 250 V (AC/DC), buzzer will continuously beep Indicating measure
range is at limit.
Input current > 10 A (AC/DC), buzzer will continuously beep indicating measure range
is at limit.
• 1 min before auto shutdown, 5 continuous beeps.
Before shutdown, 1 long beep.
• Low power warnings:
Voltage of the battery < 2.5 V, symbol appears and flashes for 3 seconds every 6
second period. During low power status, the Meter can still work.
Voltage of the battery < 2.2 V, a solid symbol appears, the Meter cannot work.
GB

7
3. DC current measurement (see Picture C)
3.1 Switch the dial to " A ".
3.2 Insert the black test lead into the COM jack the red test lead into the "10AMAX" jack.
Connect test leads with the tested circuit in series.
Note:
• Before measuring, switch off the power supply of the circuit and carefully check the
input terminal and range position.
• If the range of the measured current is unknown, select the maximum range and then
reduce accordingly.
• Please replace the fuse with the same type.
10 A jack: Fuse 10 A/250 V Ф5 × 20 mm
VΩmA jack: Fuse 0.2 A/250 V Ф5 × 20 mm
• When measuring, please do not connect the test leads with any circuit in parallel.
Otherwise there is a risk of damage to the Meter and human body.
• If the tested current is over 10 A, each measurement time should be less than 10 seconds
and the next test should be after 15 minutes.
4. Continuity measurement (see picture B)
4.1 Switch the dial to " " position.
4.2 Insert the black test lead into the COM jack the red test lead into the "VΩmA" jack.
Connect test leads with the points to be tested in parallel.
4.3 If measured points' resistance > 51 Ω. circuit is in open status.
If measured points' resistance ≤ 10 Ω, circuit is in good conduction status, buzzer will
beep.
Note: Before measuring continuity, switch off all power supplies and fully discharge all
capacitors.
5. Diode measurement (see picture B)
5.1 Switch the dial to " " position.
5.2 Insert the black test lead into the COM jack the red test lead into the "VΩmA" jack.
Connect test leads with the diode in parallel.
5.3 "OL" symbol appears when the diode is open or polarity is reversed.
For silicon PN junction, normal value: 500 ~ 800 mV (0.5 ~ 0.8 V).
Note: Before measuring PN junction, switch off the power supply to the circuit, and
fully discharge all capacitors.
6. Resistance measurement (see picture B)
6.1 Switch the dial to "Ω" position.
6.2 Insert the black test lead into the COM jack, the red test lead into the “VΩmA” jack.
Connect test leads with the resistor in parallel.
GB

8
Note:
• Before measuring resistance, switch off the power supply of the circuit, and fully
discharge all capacitors.
• If the resistance when probes are shorted is more than 0.5 Ω, please check if test leads
are loosened or damaged.
• If the resistor is open or over the range, the "OL" symbol will be displayed on the
screen.
• When measuring low resistance, the test leads will produce 0.1 Ω ~ 0.2 Ωmeasurement
error. To obtain accurate measurement, the measured value should subtract the value
displayed when two test leads are shorted.
• When measuring high resistance above 1 MΩ, it is normal to take a few seconds to
steady the readings. In order to quickly obtain steady data, use short test wires to
measure high resistance.
TECHNICAL SPECIFICATION
Accuracy: ± (% of reading + numerical value in least significant digit slot).
Note: Temperature coefficient = 0.1 × (specified accuracy) / °C (<18°C or >28°C)
Function Range Resolution Accuracy Notification
DC Voltage
200 mV 0.1 mV ± (0.7%+3) Overload protection:
250 Vrms (AC/DC)
Input impedance: about l0 MΩ.
Results might be unstable
at mV range when no load
Is connected. The value
becomes stable once the load
is connected. Least significant
digit ≤ ±3.
Max input voltage: ±250 V,
when the voltage ≥610 V, "OL"
symbol appears.
2000 mV 1 mV ± (0.5%+2)
20.00 V 0.01 V ± (0.7%+3)
200.0 V 0.1 V ± (0.7%+3)
250 V 1 V ± (0.7%+3)
AC Voltage
200.0 V 0.1 V ± (1.2% +3) Input impedance: about 10 MΩ.
Frequency response:
40 Hz ~ 400 Hz, sine wave RMS
(average response).
Max input voltage: ±250 V,
when the voltage ≥ 610 V, "OL"
symbol appears.
250 V 1 V ± (1.2% +3)
GB

9
Function Range Resolution Accuracy Notification
Temperature
-40 ~ 1000°C
-40~ 40°C
1°C
±4°C
K thermocouple is only
applicable for temperature less
than 250°C / 482˚F.
>40~500°C ± (1.0%+4)
>500~1000°C ± (2. 0%+4)
Temperature
-40 ~ 1832°F
-40~104°F
1°F
±5°F
>104~932°F ± (1.5%+5)
>932~1832°F ± (2.5%+5)
DC Current
2000 μA 1 μA ± (1.0%+2) When inupt current > 10 A, "OL"
symbol appears and buzzer
beeps.
μA mA range:
F1 Fuse 0.2A / 250V Ф5 × 20mm.
10 A range: F2 Fuse 10 A/250 V
Ф5
× 20 mm.
20.00 mA 0.01 mA ± (1.0%+2)
200.0 mA 0.1 mA ± (1.0%+2)
10.00 A 0.01 A ± (1.2%+5)
Continuity
diode
0.1 Ω
If the measured resistance is
greater than 50 Ω, the measured
circuit will be regarded as in
open status, and the buzzer
turns off.
If the measured resistance is
less than 10 Ω, the measured
circuit will be regarded as in
good conduction status, and the
buzzer beeps.
0.001 V
Open circuit voltage: 2.1 V, test
current is about 1 mA.
Silicon PN junction voltage is
about 0.5-0.8 V.
Resistance
200.0 Ω0.1 Ω± (1.0%+2)
Measurement result = reading of
resistor - reading of shorted test
leads.
2000 Ω1 Ω± (0.8%+2)
20.00 kΩ0.01 kΩ± (0.8%+2)
200.0 kΩ0.1 kΩ± (0.8%+2)
20.00 MΩ0.01 MΩ± (1.2%+3)
GB

10
SÄKERHETSINFORMATION
1. Säkerhetscertifiering
Denna multimeter uppfyller följande CE-standarder: EN 61010-1:2010,
EN 61010-2-030:2010, EN 61326:2013 samt CAT II 250 V, RoHS, nedsmutsningsgrad II och
standarder för dubbel isolering.
2. Följ nedanstående anvisningar för att undvika elstöt, brand eller personskada
2.1 Använd multimetern endast om den fungerar korrekt och är oskadad. Inspektera
höljet innan du använder multimetern och försäkra dig om att det inte har sprickor
eller är skadat. Var extra uppmärksam på isolerande lager.
2.2 Skadad testledare måste ersättas med testledarna av samma typ eller med samma
elektriska specifikationer.
2.3 Rör inte exponerade ledare, kopplingar, ej använda ingångar eller den krets som mäts
under mätning.
2.4 Risk för elstöt! Vid mätning av spänning som överstiger 60 VDC eller 30 VAC (RMS)
är det viktigt att du håller fingrarna bakom testledarens fingerskydd.
2.5 Om det spänningsområde som ska mätas inte är känt ställer du in max.
spänningsområde. Minska därefter spänningsområdet gradvis.
2.6 Använd aldrig multimetern för högre märkspänning och märkström än vad som
indikeras på enheten.
2.7 Försäkra dig innan du ändrar spänningsområde om att testledarna är bortkopplade
från den krets som ska testas. Det är absolut förbjudet att byta spänningsområde
under pågående mätning.
2.8 Använd inte och förvara inte multimetern i miljöer med hög temperatur eller hög
fuktighet eller i miljöer där det förekommer brännbara ämnen, explosiva ämnen eller
starka magnetfält.
2.9 Risk för personskada och skada på multimetern! Ändra inte multimeterns interna
krets.
2.10 Byt batteriet om symbolen för låg batteriladdning är tänd (på så sätt undviker du
felaktig avläsning).
2.11 Torka av höljet med torr trasa (använd inte rengöringsmedel som innehåller
lösningsmedel).
2.12 Underhåll och service får utföras endast av behörig yrkesperson eller serviceverkstad.
3. Batteribyte (se bild F)
3.1 Vrid vredet till läge OFF och avlägsna testledarna från ingången.
3.2 Avlägsna skyddslocket. Lossa skruven på batteriluckan och ta bort batteriluckan. Ta
ut de urladdade batterierna och sätt i två laddade AAA-batterier (försäkra dig om att
batteriernas poler är korrekt vända).
SE

11
1
3
2
5
4
6
7
Likspänning
(DC) mV
till V
Växelspänning
(AC) V
Temperatur
°C / °F
Likström (DC)
μA till 10 A
Kontinuit/diod
Motstånd:
200 Ω
- 20 MΩ
A B
C D
E
F
BlackRed
Black
K
Red
2 × AAA 1.5 V
°F°C
°F°C
SE

12
ÖVERSIKT
Limit 310 digital multimeter är ergonomisk och lätt att använda. Siffrorna blir tydliga
med en stor LCD display. För mätning av spänning (VDC/VAC), likström, motstånd och
temperatur. Limit 310 säkerställer säker användning i miljö klassad CAT II 250 V.
Varning! Läs säkerhetsinformationen innan du använder multimetern.
EGENSKAPER
• LCD-display med 16 mm höga siffror och bakgrundsbelysning
• Spänningsmätning (VAC/VDC)
• Motståndsmätning
• Diodmätning
• Amperemätning (DC)
• Temperaturmätning (°C eller °F)
• Datahållning
• Intar mätstatus på 2 sekunder
SPECIFIKATIONER
Säkerhetsklass CAT II 250 V
Överlastningsskydd 250 Vrms (VAC/VDC)
Mätområde för spänningsmätning (VDC) 200 mV till 250 V
Mätområde för spänningsmätning (VAC) 200 till 250 V
Mätområde för temperaturmätning −40 till +1000°C (−40 till +1832°F)
Mätområde för strömmätning (DC) 2000 μA till 10 A
Mätområde för motståndsmätning 200 Ω till 20 MΩ
Drifttemperatur 0 till 40°C
Förvaringstemperatur -10 till 50°C
Fuktighet vid drift/förvaring ≤ 75 % RH (icke kondenserande)
Mått 134 × 77 × 47 mm
Strömförsörjning Två AAA-batterier (1,5 V) (medföljer)
Vikt 206 g (med batterier)
SE

13
ENHETENS DELAR (SE BILD A)
1. LCD-display
2. HOLD-knapp (datahållning)
3. Bakgrundsbelysning
4. Vred
5. Ingång (10 A)
6. COM-uttag
7. Övriga ingångar
SYMBOLER
Varning! Skaderisk! Viktig information Se bruksanvisning
Varning! Högspänning
Uppfyller EU-direktiv
Uppfyller UL-standard 61010-1 och 61010-2-030, certifierad enligt CSA-
standard C22.2 nr 61010-1, 61010-2-030
Dubbel isolering
Kassera inte denna elektriska/elektroniska produkt som hushållsavfall
APO Automatisk avstängning
mV Millivolt
DC (likström)
AC (växelström)
°C Grader Celsius
°F Grader Fahrenheit
Summerton för kontinuitetstest eller kontinuitet
Mikroampere
Diod
kΩ Kiloohm
mA Milliampere
Låg batteriladdning
Jord
Mätkategori II kan användas för test- och mätkretsar som är
direktanslutna till strömförsörjningen (vägguttag och liknande) för
lågspänningsinstallationer med nätspänning.
SE

14
ANVÄNDNING
Byt batteriet om symbolen för låg batteriladdning lyser (på så sätt undviker du
felaktig avläsning). Var också mycket uppmärksam på varningsskylten bredvid uttag
för testledare. På denna indikeras att testad spänning eller ström inte får överstiga värden
angivna på multimetern.
Denna multimeter stängs av automatiskt om den inte används inom 15 minuter
(tryck på valfri knapp för att starta den igen). Du kan stänga av den automatiska
avstängningsfunktionen genom att ställa vredet i läge OFF, hålla inne HOLD-knappen
några sekunder och därefter starta multimetern på nytt.
1. Mätning av växelspänning (VAC/VDC) (se bild B)
1.1 Ställ vredet på V~ (för växelspänning) eller V (för likspänning).
1.2 Sätt i den svarta testledaren i COM-uttaget och den röda testledaren i VΩmA-uttaget.
Parallellkoppla testledare med lasten.
OBS!
• Mät inte spänning som överstiger 250 Vrms (det finns risk att du utsätts för elstöt och
att multimetern skadas). Om det spänningsområde som ska mätas inte är känt ställer
du in max. spänningsområde. Minska därefter spänningsområdet gradvis.
• Risk för elstöt! Var extra uppmärksam när du mäter högspänning.
• Vi rekommenderar att du mäter en känd spänning och verifierar att multimetern
fungerar korrekt innan du använder den.
2. Temperaturmätning (se bild D)
2.1 Ställ vredet på temperaturtest.
2.2 Sätt i termoelement typ K i multimetern och fäst temperatursonden på det föremål
som ska mätas. Läs av värdet när det är stabilt.
OBS!
• Använd endast termoelement typ K. Uppmätt temperatur måste vara lägre än
250°C/482˚F.
Inkommande spänning ≥250 VAC/VDC (summern piper kontinuerligt och indikerar
att mätområdet är vid gränsvärde).
Inkommande ström > 10 A (AC/DC) (summern piper kontinuerligt och indikerar att
mätområdet är vid gränsvärde).
• 1 minut före avstängning avger multimetern 5 kontinuerliga pip.
Direkt innan avstängning avger den 1 långt pip.
• Varningar för låg batteriladdning
Batterispänning < 2,5 V (symbolen visas och blinkar i 3 sekunder var 6:e period).
Multimetern fungerar även när batteriladdningen är låg. Batterispänning < 2,2 V
(symbolen visas, multimetern fungerar inte).
SE

15
3. Mätning av likström (DC) (se bild D)
3.1 Ställ vredet på A .
3.2 Sätt i den svarta testledaren i COM-uttaget och den röda testledaren i 10AMAX-
uttaget. Seriekoppla testledare till testade kretsar.
OBS!
• Bryt kretsens strömförsörjning innan du påbörjar mätning. Kontrollera ingångsplint och
spänningsområde.
• Om det spänningsområde som ska mätas inte är känt ställer du in max. spänningsområde.
Minska därefter spänningsområdet gradvis.
• Byt till en ny säkring av samma typ.
10 A-uttag: Säkring 10 A/250 V (Ф5 × 20 mm)
VΩmA-uttag: Säkring 0,2 A/250 V (Ф5 × 20 mm)
• Risk för personskada och skada på multimeter! Parallellkoppla inte testledarna med
någon krets vid mätning.
• Om testad strömstyrka överstiger 10 A ska mättiden understiga 10 sekunder och nästa
test får utföras först efter 15 minuter.
4. Kontinuitetsmätning (se bild B)
4.1 Ställ vredet på .
4.2 Sätt i den svarta testledaren i COM-uttaget och den röda testledaren i VΩmA-uttaget.
Parallellkoppla testledare till de punkter som ska testas.
4.3 Om motstånd för uppmätta punkter > 51 Ωär kretsen öppen.
Om motstånd för uppmätta punkter ≤ 10 Ωär ledningsstatus för kretsen bra (summern
piper).
OBS! Bryt all strömförsörjning och ladda ur alla kondensatorer innan du mäter
kontinuitet.
5. Diodmätning (se bild B)
5.1 Ställ vredet på .
5.2 Sätt i den svarta testledaren i COM-uttaget och den röda testledaren i VΩmA-uttaget.
Parallellkoppla testledare med dioden.
5.3 När dioden är öppen eller polariteten är reverserad visa symbolen OL.
Normalt värde för PN-övergång (kisel): 500 till 800 mV (0,5 till 0,8 V).
OBS! Bryt all strömförsörjning till kretsen och ladda ur alla kondensatorer innan du
mäter PN-övergång.
SE

16
6. Motståndsmätning (se bild B)
6.1 Ställ vredet på Ω.
6.2 Sätt i den svarta testledaren i COM-uttaget och den röda testledaren i VΩmA-uttaget.
Parallellkoppla testledare med motståndet.
OBS!
• Bryt all strömförsörjning till kretsen och ladda ur alla kondensatorer innan du mäter
motståndet.
• Om motståndet överstiger 0,5 Ωnär sonderna kortsluts kan testledare ha lossnat eller
vara skadade (kontrollera och vidta lämplig åtgärd).
• Om motståndet är öppet eller överstiger spänningsområdet visas symbolen OL på
displayen.
• Vid mätning av låga motstånd kan testledarna visa mätfel i intervallet 0,1 till 0,2 Ω.
För att kunna säkerställa korrekt mätresultat ska uppmätt värde subtraheras från visat
värde när två testledare testledare har kortslutits.
• Vid mätning av högt motstånd (> 1 MΩ) är det normalt att det tar några sekunder
innan avläsningen är stabil. För att snabbt uppnå stabila data rekommenderar vi att du
använder korta testledare vid mätning av höga motstånd.
TEKNISKA DATA
Noggrannhet: ± (% av avläsning + siffervärde för minst signifikanta siffra).
OBS! Temperaturkoefficient = 0,1 × (specificerad noggrannhet) / °C (< 18°C eller > 28°C)
Funktion Område Upplösning Noggrannhet Anmärkningar
Likspänning
(DC)
200 mV 0,1 mV ± (0,7%+3) Överlastskydd:
250 Vrms (AC/DC)
Ingångsimpedans:
cirka 10 MΩ.
Resultatet för mV-området kan
vara instabilt om ingen last är
ansluten. Värdet blir stabilt när
last ansluts. Minst signifikanta
siffra ≤±3.
Max. inkommande spänning:
±250 V (när spänning ≥610 V
visas symbolen OL).
2000 mV 1 mV ± (0,5%+2)
20,00 V 0,01 V ± (0,7%+3)
200,0 V 0,1 V ± (0,7%+3)
250 V 1 V ± (0,7%+3)
SE

17
Funktion Område Upplösning Noggrannhet Anmärkningar
Växelspänning
(AC)
200,0 V 0.1 V ± (1,2% +3) Ingångsimpedans:
cirka 10 MΩ.
Frekvensrespons: 40 till 400 Hz
RMS för sinusvåg (genomsnittlig
respons).
Max. inkommande spänning:
±250 V (när spänning ≥610 V
visas symbolen OL).
250 V 1 V ± (1,2% +3)
Temperatur:
−40 till
+1 000 °C
−40 till
+40 °C
1°C
±4°C
Termoelement K kan användas
endast för temperaturer som
understiger 250°C / 482°F.
> 40 till
500 °C ± (1,0%+4)
> 500 till
1 000 °C ± (2,0%+4)
Temperatur:
−40 till
+1 832 °F
−40 till
+104 °F
1°F
±5°F
> 104 till
932 °F ± (1,5%+5)
> 932 till
1 832 °F ± (2,5%+5)
Likström (DC)
2000 μA 1 μA ± (1,0%+2) Vid inkommande ström > 10 A visas
symbolen OL och summern piper.
μA/mA-område: F1-säkring:
0,2 A/250 V (Ф5 x 20 mm).
10 A-område: F2-säkring:
10 A/250 V (Ф5 x 20 mm).
20,00 mA 0,01 mA ± (1,0%+2)
200,0 mA 0,1 mA ± (1,0%+2)
10,00 A 0,01 A ± (1,2%+5)
Kontinuitet/
diod
0,1 Ω
Om uppmätt motstånd överstiger
50 Ωanses den mätta kretsen
vara i öppen status (summern
stängs av)
Om uppmätt motstånd
understiger 10 Ωär ledningsstatus
för den mätta kretsen bra
(summern piper)
0,001 V
Spänning för öppen krets: 2,1 V
(testström cirka 1 mA).
Spänning för PN-övergång (kisel)
är 0,5 till 0,8 V.
SE

18
Funktion Område Upplösning Noggrannhet Anmärkningar
Resistance
200,0 Ω0,1 Ω± (1,0%+2)
Mätresultat = avläsning för
motstånd − avläsning för
kortslutna testledare.
2000 Ω1 Ω± (0,8%+2)
20,00 kΩ0,01 kΩ± (0,8%+2)
200,0 kΩ0,1 kΩ± (0,8%+2)
20,00 MΩ0,01 MΩ± (1,2%+3)
SE
