Lindy 51550 User manual

© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (JUNE 2008)
ExpressCard Wireless
Presenter
User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale d’uso Italiano
LINDY No. 51550
www.lindy.com

- 2 -
IMPORTANT HEALTH AND SAFETY INFORMATION
WARNING! RISK OF INJURY!
Laser beam can cause permanent damage to eyes. Do not look into the laser beam or shine
the laser beam into your eyes, other peoples’ eyes, or animals’ eyes.
Keep this device away from Children. This is a working tool, not a toy or entertainment
device. It should only be used by adults.
WICHTIGER SICHERHEITSHINWEIS!
ACHTUNG! VERLETZUNGSGEFAHR!
Laserstrahlen können Ihre Augen dauerhaft schädigen. Schauen Sie nicht direkt in den
Laserstrahl und richten Sie den Laserstrahl generell nicht auf die Augen von Menschen oder
Tieren!
Bewahren Sie dieses Gerät außerhalb der Reichweite von Kindern auf. Es ist nicht zum
Spielen bestimmt und sollte nur von Erwachsenen verwendet werden.
INFORMATION IMPORTANTE
ATTENTION! RISQUE DE BLESSURE!
Un faisceau laser peut causer des dommages permanents aux yeux. Ne regardez pas le
faisceau laser ou ne le pointez pas vers les yeux.
Gardez cet appareil loin des enfants. Ceci est un outil de travail, pas un jouet. Il ne doit être
utilisé que par des adultes
INFORMAZIONI IMPORTANTI SICUREZZA E SALUTE
ATTENZIONE! PERICOLO!
Laser può provocare danni permanenti agli occhi. Non guardare il raggio laser e non
lasciare che questo possa essere guardato da persone o animali.
Tenere questo dispositivo lontano dalla portata dei bambini. Questo oggetto non è un
giocattolo adatto per bambini, deve essere maneggiato da soli adulti.

User Manual English
- 3 -
Introduction
Thank you for purchasing the LINDY ExpressCard Wireless Presenter. This 2-in-1 remote
control and laser pointer allows you to wirelessly control your presentations at distances of up to
20m!
Package Contents
ExpressCard Wireless Presenter (with USB receiver)
PCMCIA Adapter
CR2032 Battery
This Manual
System Requirements
Windows® 2000/XP/Windows Vista
TM
or Mac OS 10.2 or above
An available USB Port
Features
Control your presentations from up to 20m away
Convenient, space saving design:
▫Can be stored in ExpressCard/34, ExpressCard/54 or PCMCIA slots when not in use
▫The USB receiver can be inserted into the back of the presenter for storage
Built in laser pointer, with 30m range and safety switch, to aid your presentation
Simple plug and play installation, no additional drivers required

User Manual English
- 4 -
Installation
The LINDY ExpressCard Wireless Presenter is designed to fit directly into an ExpressCard/34
or ExpressCard/54 slot. However, if your computer is equipped with a PCMCIA port, you may
place the Presenter into the supplied PCMCIA Adapter before storing it.
Placing the Presenter in the Adapter
Insert the bottom of the Presenter into the
top of the PCMCIA Adapter and then push
the presenter into position, as shown.
Removing the Presenter from the Adapter
Push the Presenter up from beneath and
remove from the PCMCIA Adapter as
shown.
Initial Set Up
1. Remove the Battery Cover and insert
the supplied CR2032 battery with the
Positive (+) side facing towards you.
2. Remove the USB Receiver from the
back of the Presenter and plug it into an
available USB port on your Computer.
3. Your Computer will recognise the new
hardware and automatically install the
required drivers.

User Manual English
- 5 -
4. Once your Computer has finished
installing the USB Receiver, you will
need to pair the Presenter and
Receiver. Press the ID Link button on
the USB Receiver. The Link indicator
will light up.
5. Press and hold FN and Link buttons on
the Presenter simultaneously for 3
seconds until the Link indicator on the
USB receiver blinks, to indicate that the
paring is complete.
Operating the Wireless ExpressCard Presenter
Button with
white character
Function How to operate
LASER Press and hold to use the laser beam
Slides Press to start a slide show
ESC Press to exit a slide show
Next Press to go to the next slide
Previous Press to go to the previous slide
Front View Rear View

User Manual English
- 6 -
The FN button is used in combination with the other buttons (blue character) for special
functions as follows:
Button with blue
character Function How to operate
Fn + Black Screen Black Press to turn the whole screen black. Press Next,
Previous or ESC to return to the presentation
Fn + White Screen White Press to turn the whole screen white. Press Next,
Previous or ESC to return to the presentation
Fn + Alt+Tab
Change
program/window *
Press and hold Fn, then click Alt+Tab to cycle through
the available programmes/windows, then release Fn
when the chosen program/window is displayed
Fn + Link Change ID Note: ONLY implement ID change when serious RF
interference causes the remote control to malfunction
* Please Note this functionality is not available when using a Mac OS.
Specification
 System
▫ Frequency range: 2400~2483MHz
▫ (16 multi channels and 65535 ID channels)
▫ Remote range: Up to 66 feet (20 metres)
▫ Operating voltage: 2.6V~3.3V
▫ Power: CR2032 battery x 1
▫ Power consumption: Normal operation < 5mA
 Laser operation < 30mA
 Sleep < 10uA
▫ Output power: Under 1mW
 Physical Dimensions
▫ Size: 75(l) x 34(w) x 5(h) millimetres
▫ Weight: Approx. 14 grams (with the receiver and battery)
 Environmental Requirements
▫ Temperature
 Operating: 0
o
C (32
o
F) - 60
o
C (140
o
F)
 Non-operation: -10
o
C (14
o
F) - 65
o
C (149
o
F)
▫ Humidity(non-condensing):
 Operating: 10%~85% RH
 Non-operating: 10%~95% RH
 Laser
▫Semiconductor laser(λ= 650 nm)
▫Emission duration: continuous
▫Output power: Max. 0.95mW

Benutzerhandbuch Deutsch
- 7 -
Einführung
Vielen Dank für den Kauf des LINDY ExpressCard Wireless Presenter. Diese Fernbedienung
mit integriertem Laserpointer ermöglicht Ihnen die kabellose Steuerung von Präsentationen auf
Distanzen bis zu 20m!
Lieferumfang
ExpressCard Wireless Presenter (mit USB Empfänger)
PCMCIA Adapter
CR2032 Batterie
Dieses Handbuch
Systemvoraussetzungen
Windows® 2000/XP/Windows Vista
TM
oder Mac OS 10.2 und höher
USB Anschluss
Eigenschaften
Steuern Sie Ihre Präsentationen aus bis zu 20m Entfernung
Platzsparendes Design:
▫Aufbewahrung des Presenters im ExpressCard/34-, ExpressCard/54- oder PCMCIA-Slot
möglich
▫Aufbewahrung des USB Empfängers auf der Rückseite des Presenters möglich
Integrierter Laserpointer mit einer Reichweite von bis zu 30m und Sicherheitsschalter um
unbeabsichtigtes Einschalten zu vermeiden
Einfache Plug und Play-Installation, keine zusätzlichen Treiber erforderlich

Benutzerhandbuch Deutsch
- 8 -

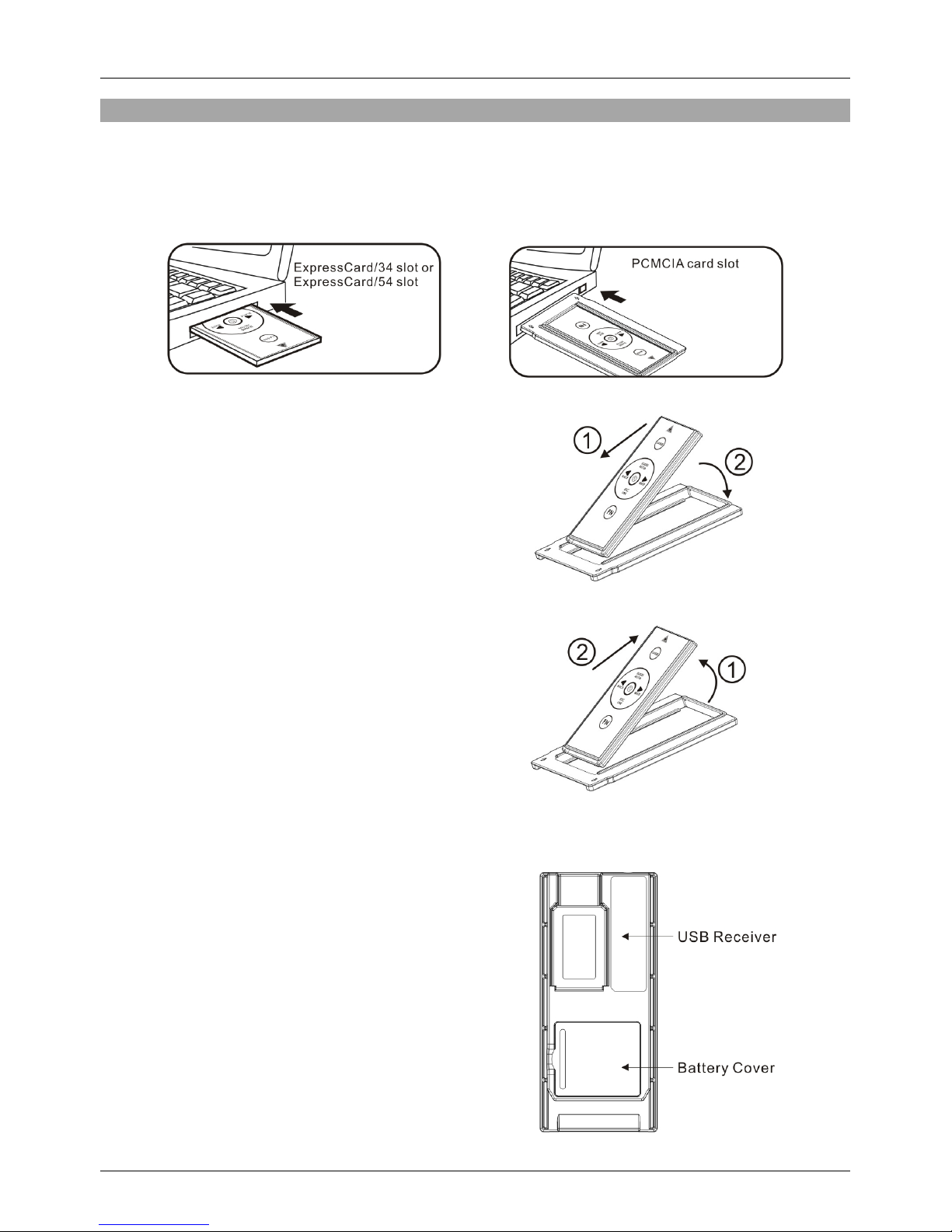

Installation
Der LINDY ExpressCard Wireless Presenter passt genau in den ExpressCard/34 oder
ExpressCard/54 Slot. Sollte Ihr Computer mit einem PCMCIA-Slot augestattet sein, dann legen
Sie den Presenter bitte zur Aufbewahrung im Slot zuerst in den beigefügten PCMCIA Adapter.
Einsetzen des Presenters in den Adapter
Legen Sie den Presenter mit dem unteren
Ende oben in den PCMCIA Adapter, dann
drücken Sie den Presenter nach unten
(siehe Abbildung).
Herausnehmen des Presenters aus dem Adapter
Ziehen Sie den Presenter nach oben und
entnehmen Sie ihn aus dem PCMCIA
Adapter (siehe Abbildung).
Inbetriebnahme
1. Entfernen Sie die Abdeckung für das
Batteriefach und legen Sie die
beigefügte CR2032-Batterie so ein,
dass die positive Seite ( + ) nach
oben gerichtet ist.
2. Nehmen Sie den USB Empfänger
von der Rückseite des Presenters ab
und stecken Sie ihn in einen USB-
Anschluss an Ihrem Computer.

Benutzerhandbuch Deutsch
- 9 -
3. Ihr Computer wird die neue
Hardware erkennen und automatisch
die erforderlichen Treiber installieren.
4. Nach erfolgter Installation des USB
Empfängers muss durch das
sogenannte Pairing eine Verbindung
zwischen Presenter und Empfänger
hergestellt werden. Drücken Sie dazu
ID Link auf dem USB Empfänger. Die
Anzeige Link wird dann aufleuchten.
5. Drücken Sie anschließend auf dem
Presenter gleichzeitig die Tasten FN
und Link und halten diese für 3
Sekunden gedrückt bis die Anzeige
Link für die Verbindung auf dem USB
Empfänger blinkt. Damit wird angezeigt
dass das Pairing erfolgreich
abgeschlossen wurde.
Bedienung des Wireless ExpressCard Presenter
Vo
rderseite
R
ückseite

Benutzerhandbuch Deutsch
- 10 -
Tasten mit
weißer Schrift Funktion Bedienung
LASER Drücken und Halten zur Verwendung des Lasers
Slides/Diashow Drücken zum Starten der Präsentation
Beenden Drücken zum Beenden der Präsentation
Nächste Drücken um zur nächsten Präsentationsfolie zu
wechseln
Vorherige Drücken um zur vorhergehenden Präsentationsfolie zu
wechseln
Die Taste FN wird in Kombination mit den Tasten in blauer Schrift für die folgenden speziellen
Funktionen verwendet:
Tasten mit
blauer Schrift Funktion Bedienung
Fn + Black Schwarzer
Bildschirm
Drücken um einen schwarzen Bildschirm anzuzeigen.
Next, Previous oder ESC drücken um zur
Präsentation zurückzukehren
Fn + White Weißer Bildschirm
Drücken um einen weißen Bildschirm anzuzeigen.
Next, Previous oder ESC drücken um zur
Präsentation zurückzukehren
Fn + Alt+Tab
Wechseln von
Programm/Fenster *
Fn gedrückt halten, dann auf Alt+Tab klicken um so
durch die verfügbaren Programme/Fenster zu blättern;
die Taste Fn loslassen wenn das gewünschte
Programm/Fenster erscheint
Fn + Link ID ändern
Achtung: Ändern Sie die ID nur bei ernsthaften
Störungen der Radiofrequenz, die die Funktion der
Fernbedienung beeinträchtigen
* Diese Funktion ist unter Mac OS nicht verfügbar.

Benutzerhandbuch Deutsch
- 11 -
Technische Spezifikationen
 System
▫ Frequenzbereich: 2400~2483MHz (16 multi channels, 65535 ID channels)
▫ Reichweite: bis zu 20m
▫ Betriebsspannung: 2.6V~3.3V
▫ Stromversorgung: 1 x CR2032-Batterie
▫ Stromverbrauch: < 5mA
 Laserbetrieb < 30mA
 Ruhemodus < 10uA
▫ Sendeleistung: weniger als 1mW
 Abmessungen
▫ 75(Länge) x 34(Breite) x 5(Höhe)mm
▫ Gewicht: ca. 14g (mit Empfänger und Batterie)
 Umgebungsanforderungen
▫ Temperatur
 Im Betrieb: 0
o
C (32
o
F) - 60
o
C (140
o
F)
 Außer Betrieb: -10
o
C (14
o
F) - 65
o
C (149
o
F)
▫ Relative Feuchte (ohne Kondensation):
 Im Betrieb: 10%~85%
 Außer Betrieb: 10%~95%
 Laser
▫Halbleiterlaser(λ= 650 nm)
▫Emissionsdauer: kontinuierlich
▫Ausgangsleistung des Lasers: max. 0.95mW

Manuel Utilisateur Français
- 12 -
Installation
Le pointeur laser wifi LINDY ExpressCard est prévu pour s’insérer dans un slot
ExpressCard/34 ou ExpressCard/54. Cependant, si votre ordinateur est équipé d’un port
PCMCIA, vous pouvez utiliser l’adaptateur PCMCIA fourni.
Placer le pointeur dans l’adaptateur
Insérez l’arrière du pointeur sur le dessus
de l’adaptateur PCMCIA et poussez ensuite
présentateur dans la position indiquée ci-
contre.
Retirer le pointeur de l’adaptateur
Poussez le pointeur vers le dessus et
retirez l’adaptateur comme indiqué ci-
contre.
Mise en fonction initiale
6. Retirez la protection de la batterie et
insérez la batterie CR2032 fournie avec
le pôle plus (+) en face de vous.
7. Retirez le récepteur USB du dos du
pointeur wifi et branchez le dans un
port USB de votre ordinateur.
8. Votre ordinateur reconnaîtra le nouveau
matériel et installera automatiquement
les pilotes requis.

Manuel Utilisateur Français
- 13 -
9. Une fois que votre ordinateur a terminé
d’installer les pilotes du récepteur USB,
vous aurez besoin de synchroniser le
pointeur wifi et le récepteur USB.
Pressez le bouton ID Link sur le
récepteur USB. L’indicateur Link
s’allumera.
10. Pressez les boutons FN et Link sur le
pointeur laser pendant 3 secondes
jusqu’à ce que l’indicateur Link du
récepteur USB clignote, indiquant ainsi
que la synchronisation a été effectuée.
Utilisation du pointeur laser wifi
B
o
uton
avec
caractère blanc
Fonction Signification
LASER Restez appuyer pour utiliser le pointeur laser
Défilement Pressez pour démarrer le défilement/diaporama
ESC/Echap Pressez pour quitter le défilement/diaporama
Next/Suivant Pressez pour passer à la diapositive suivante
Previous/Précédent
Pressez pour passer à la diapositive précédente
Vue de face
Vue de dos

Manuel Utilisateur Français
- 14 -
Le fonction FN est utilisé en combinaison avec les autres boutons (caractères bleus) pour
obtenir des fonctions avancées:
Bouton avec
caractère bleu Fonction Signification
Fn + Black Ecran noir
Pressez pour passer l’écran total en noir. Pressez
Next, Previous ou ESC pour retourner dans la
présentation
Fn + White Ecran blanc
Pressez pour passer l’écran total en noir. Pressez
Next, Previous ou ESC pour retourner dans la
présentation
Fn + Alt+Tab
Changer
programmes/
fenêtres
*
Pressez Fn, et cliquez Alt+Tab pour faire défiler les
programmes/fenêtres ouverts, puis pressez Fn quand
le programme/fenêtre choisi est affiché
Fn + Link Changer ID
Note: ne changez d’ID UNIQUEMENT si des
interférences radio causent un mauvais
fonctionnement
* Attention: cette fonctionnalité n’est pas disponible sous Mac OS.
Spécification
 Système
▫ Bande de fréquence: 2400~2483MHz
▫ (16 canaux différents et 65535 identifiants ID)
▫ Portée: jusqu’à 20 mètres)
▫ Tension de fonctionnement: 2.6V~3.3V
▫ Alimentation: 1 batterie CR2032
▫ Consommation: en utilisation normale < 5mA
 En utilisant le laser < 30mA
 En veille < 10uA
▫ Puissance de sortie: inférieure à 1mW
 Dimensions
▫ Taille: 75(l) x 34(L) x 5(h) millimètres
▫ Poids: environ 14 grammes (avec le récepteur et la batterie)
 Environment requis
▫ Température
 En cas d’utilisation: 0
o
C (32
o
F) - 60
o
C (140
o
F)
 En cas de non utilisation: -10
o
C (14
o
F) - 65
o
C (149
o
F)
▫ Humidité (non condensée):
 En cas d’utilisation: 10%~85%
 En cas de non utilisation: 10%~95%
 Laser
▫Laser semiconducteur (λ= 650 nm)
▫Durée de l’émission: continue
▫Puissance d’émissionmaxi: 0.95mW

Manuale d’uso Italiano
- 15 -
Grazie per aver scelto il LINDY ExpressCard Wireless Presenter. Questo dispositivo include in
un unico prodotto un telecomando e un puntatore laser e permette di gestire presentazioni da
una distanza massima di 20m!
Contenuto della confezione
ExpressCard Wireless Presenter (con ricevitore USB)
Adattatore PCMCIA
Batteria CR2032
Questo manuale
Requisiti del Sistema
Windows® 2000/XP/Windows Vista
TM
, Mac OS 10.2 o superiori
Porta USB
Caratteristiche
Controllo delle presentazioni Wireless da 20m di distanza
Design pratico e compatto:
▫Può essere riposto in uno slot ExpressCard/34, ExpressCard/54 o PCMCIA quando non è
in uso
▫Il ricevitore USB può essere inserito nel retro del presenter
Puntatore laser integrato con 30m di portata
Installazione plug and play facile e veloce, nessun driver addizionale richiesto

Manuale d’uso Italiano
- 16 -
Installazione
Il LINDY ExpressCard Wireless Presenter è progettato per essere inserito direttamente in uno
slot ExpressCard/34 o ExpressCard/54. E’ comunque possibile utilizzare l’adattatore PCMCIA
incluso nella fornitura nel caso in cui si disponga solo di porte PCMCIA sul Notebook.
Posizionamento del Presenter nell’adattatore
Inserire il Presenter nell’adattatore PCMCIA
prima dalla parte inferiore e spingendo poi
verso il basso come mostrato nella foto.
Rimozione del Presenter dall’adattatore
Sollevare il Presenter dalla parte superiore
e rimuoverlo dall’adattatore PCMCIA come
mostrato nella foto.
Set Up iniziale
1. Inserire le batterie CR2032 incluse nella
fornitura con la polarità positiva (+)
rivolta verso di Voi.
2. Togliere il ricevitore USB da sotto il
Presenter ed inserirlo in una porta USB
libera sul Computer.
3. Il Computer riconoscerà il nuovo
hardware ed installerà automaticamente
i driver richiesti.

Manuale d’uso Italiano
- 17 -
4. Una volta terminata l’installazione del
ricevitore USB, occorre sintonizzare il
Presenter ed il ricevitore. Premere il
tasto ID Link sul ricevitore USB,
l’indicatore Link si illuminerà.
5. Tenere premuti i tasti FN e Link
simultaneamente sul Presenter per 3
secondi fino a quando l’indicatore Link
sul ricevitore USB inizia a lampeggiare.
La sintonizzazione è completa.
Utilizzo del Wireless ExpressCard Presenter
Tasti
con
caratteri bianchi
Funzione Utilizzo
LASER Tenere premuto per utilizzare il puntatore laser
Presentazione Premere per avviare una presentazione
ESC Premere per uscire da una presentazione
Successivo Premere per visualizzare la slide successiva
Precedente Premere per visualizzare la slide precedente
Front
e
Re
tro

Manuale d’uso Italiano
- 18 -
Il tasto FN è utilizzato in combinazione con gli stessi tasti ma con caratteri blu per le seguenti
funzioni speciali:
Tasti con
caratteri blu Funzione Utilizzo
Fn + Black Schermata nera Premere per ottenere la schermata nera. Premere
Next, Previous o ESC per tornare alla presentazione.
Fn + White Schermata bianca
Premere per ottenere la schermata bianca. Premere
Next, Previous o ESC per tornare alla presentazione.
Fn + Alt+Tab
Cambio programma
o finestra *
Tenere premuto Fn, quindi cliccare Alt+Tab per
scorrere tra i programmi/finestre aperti, rilasciare Fn
quando compare il programma/finestra desiderato.
Fn + Link Cambio ID N.B.: utilizzare questa funzione SOLO quando si
riscontrano seri problemi di ricezione o interferenze.
* Questa funzione non è supportata da Computer con Mac OS.
Specifiche
 Sistema
▫ Frequenza: 2400~2483MHz
▫ 16 multi channel e 65535 ID
▫ Portata massima: fino a 66 piedi (20 metri)
▫ Voltaggio: 2.6V~3.3V
▫ Alimentazione: una batteria CR2032
▫ Consumo standard < 5mA
 Laser < 30mA
 Sleep < 10uA
▫ Potenza in uscita: sotto 1mW
 Dimensioni e peso
▫ 75 x 34 x 5 millimetri
▫ Peso: 14 grammi circa (ricevitore e batteria)
 Parametri operativi
▫ Temperatura
 Operativa: 0
o
C (32
o
F) - 60
o
C (140
o
F)
 Non-operativa: -10
o
C (14
o
F) - 65
o
C (149
o
F)
▫ Umidità (non condensata):
 Operativa: 10%~85% RH
 Non-operatia: 10%~95% RH
 Laser
▫Semiconduttore laser(λ= 650 nm)
▫Emissione continua
▫Potenza in uscita: Max. 0.95mW

Radio Frequency Energy, Certifications
Shielded cables must be used with this equipment to maintain compliance with radio frequency
energy emission regulations and ensure a suitably high level of immunity to electromagnetic
disturbances.
FCC Warning
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna
Increase the separation between the equipment and receiver
Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected
Consult the dealer or an experienced technician for help
You are cautioned that changes or modification not expressly approved by the party responsible
for compliance could void your authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause
undesired operation.
CE Certification
This equipment complies with the requirements relating to electromagnetic compatibility, EN
55024 and EN55022 class A for ITE, EN61000-3-2/-3 the essential protection requirement of
Council Directive 89/336/EEC on the approximation of the laws of the Member States relating to
electromagnetic compatibility.

Recycling Information
WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products
United Kingdom
In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of
all waste electrical and electronic equipment. It is no longer allowable to simply throw away
electrical and electronic equipment. Instead, these products must enter the recycling process.
Each individual EU member state has implemented the WEEE regulations into national law in
slightly different ways. Please follow your national law when you want to dispose of any
electrical or electronic products. More details can be obtained from your national WEEE
recycling agency.
Germany / Deutschland
Die Europäische Union hat mit der WEEE Direktive umfassende Regelungen für die
Verschrottung und das Recycling von Elektro- und Elektronikprodukten geschaffen. Diese
wurden von der Bundesregierung im Elektro- und Elektronikgerätegesetz – ElektroG in
deutsches Recht umgesetzt. Dieses Gesetz verbietet vom 24.März 2006 an das Entsorgen von
entsprechenden, auch alten, Elektro- und Elektronikgeräten über die Hausmülltonne! Diese
Geräte müssen den lokalen Sammelsystemen bzw. örtlichen Sammelstellen zugeführt werden!
Dort werden sie kostenlos entgegen genommen. Die Kosten für den weiteren Recyclingprozess
übernimmt die Gesamtheit der Gerätehersteller.
France
En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage
de tout équipement électrique et électronique.
Chaque Etat membre de l’ Union Européenne a mis en application la nouvelle réglementation
DEEE de manières légèrement différentes. Veuillez suivre le décret d’application
correspondant à l’élimination des déchets électriques ou électroniques de votre pays.
Italy
Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di
apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste
apparecchiature, devono essere riciclate. Ogni stato membro dell’ EU ha tramutato le direttive
WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si
dispone di un apparecchio elettrico o elettronico.
Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
LINDY No. 51550
1
st
Edition, June 2008
www.lindy.com
