Lindy 38026 User manual

© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (June 2010)
2, 4 & 8 Port HDMI Splitters
Manual English
Benutzerhandbuch Deutsch
Manuel Français
Manuale Uso Italiano
LINDY No. 38026/38027/38028
www.lindy.com

Manual English
Introduction
Thank you for purchasing the LINDY 2, 4 or 8 Port HDMI 1.3b Splitter. This device is a high
performance HDMI amplifier and video & audio splitter which allows one HDMI source to be
displayed simultaneously on 2, 4 or 8 different displays (depending on model.)
Package Contents
•LINDY HDMI 1.3b Splitter
•5V DC multi country power supply
•This manual
Features
•HDMI 1.3b, HDCP 1.2 and DVI 1.0 compliant
•Full 3D support
•Supports HDTV resolutions: 480i, 576i, 480p, 576p, 720p, 1080i and 1080p
•Supports multi-channel audio when using an HDMI source and display(s)
•When used with computers, supports DVI-D resolutions up to UXGA (1900 x 1200)
•Built in EDID simulator and HDCP keyset allows each output to work independently when
connecting to an HDMI display
•Supports both DVI-D source and display devices when using DVI-D/HDMI adapter cables
•Cascadable – up to 3 splitters can be connected together for more displays
•Each input/output can support up to 10 metres
•12 bit deep colour
•Up to 225Mhz bandwidth

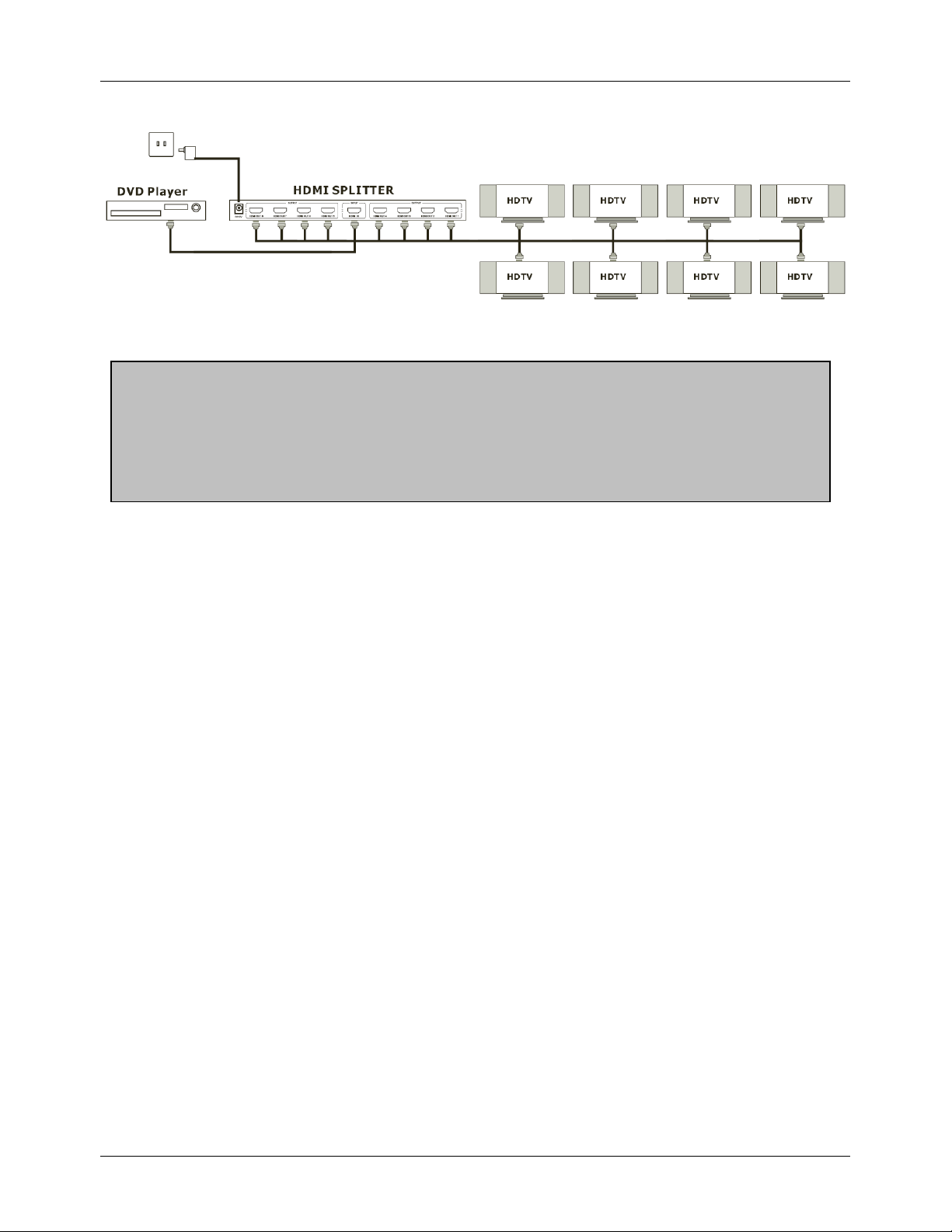

Connections & Operation (8 port model shown)
Make sure all devices are switched off before making any connections! Once all the
connections have been made, switch on the devices in this order: displays, HDMI Splitter,
source device.
Connect the source device such as a DVD player or games console to the HDMI splitter’s input
port.
Connect the high definition displays to the HDMI splitter’s output ports.

Manual English
Notes on using DVI-D equipped devices: To connect devices equipped with DVI-D
connections, you can use either modular DVI-D/HDMI adapters or DVI-D/HDMI adapter
cables. Be aware that DVI-D is a ‘video only’ interface; audio signals are not supported
when using DVI-D source devices. Also, please note that DVI-D equipped displays must
support HDCP signal decoding to display HDCP protected HDMI signals. HDCP
compatible displays will normally feature the HD Ready logo.
When all the connections are made, connect the power supply and switch on.

Benutzerhandbuch Deutsch
Hinweis zum Anschluss von DVI-D Geräten: DVI-D Geräte können mit HDMI/DVI
Adaptern oder Adapterkabeln angeschlossen werden. Beachten Sie aber dass DVI-D
Anschlüsse i.d.R. nur das Bild und keinen Ton übertragen! Und beachten Sie bitte, dass
DVI-D Geräte den HDCP Kopierschutz unterstützen müssen wenn geschützte Inhalte von
HDMI Quellen wiedergegeben werden sollen. Solche DVI-D Geräte sind i.d.R. HD-Ready
gelabelt.
EINLEITUNG
Wir beglückwünschen Sie zum Kauf dieses hochwertigen HDMI 1.3b Splitters. Er verstärkt und
verteilt, der das Signal einer Quelle auf mehrere Geräte und ist kaskadierbar.
LIEFERUMFANG
•LINDY HDMI 1.3b Splitter
•5V DC Multi-Country Netzteil mit Adaptern für Euro, UK-, US- und Australien
•Dies Handbuch
EIGENSCHAFTEN
•HDMI 1.3b, HDCP 1.2 und DVI 1.0 kompatibel
•Unterstützte HDTV Auflösungen: 480i/p, 576i/p, 720p, 1080i und 1080p
•Unterstützt Multi-Channel Audio von einer HDMI Signalquelle und zu den Monitoren
•Unterstützt DVI-D Auflösungen bis UXGA (1900 x 1200), DVI-D Single Link
•Integrierte EDID Emulatoren und HDCP Schlüssel erlauben unabhängige Funktion jedes
einzelnen HDMI Ausgangs
•Unterstützt den Anschluss von DVI-D Geräten bei Verwendung von HDMI/DVI-D
Adaptern oder Adapterkabeln (HDCP Funktionalität beachten!)
•Kaskadierbar bis zu 3 Ebenen
•Unterstützt Kabellängen bis 10m am Ein- und Ausgang
•Unterstützt bis zu 2 Bit Farbtiefe
•Bandbreite 225Mhz

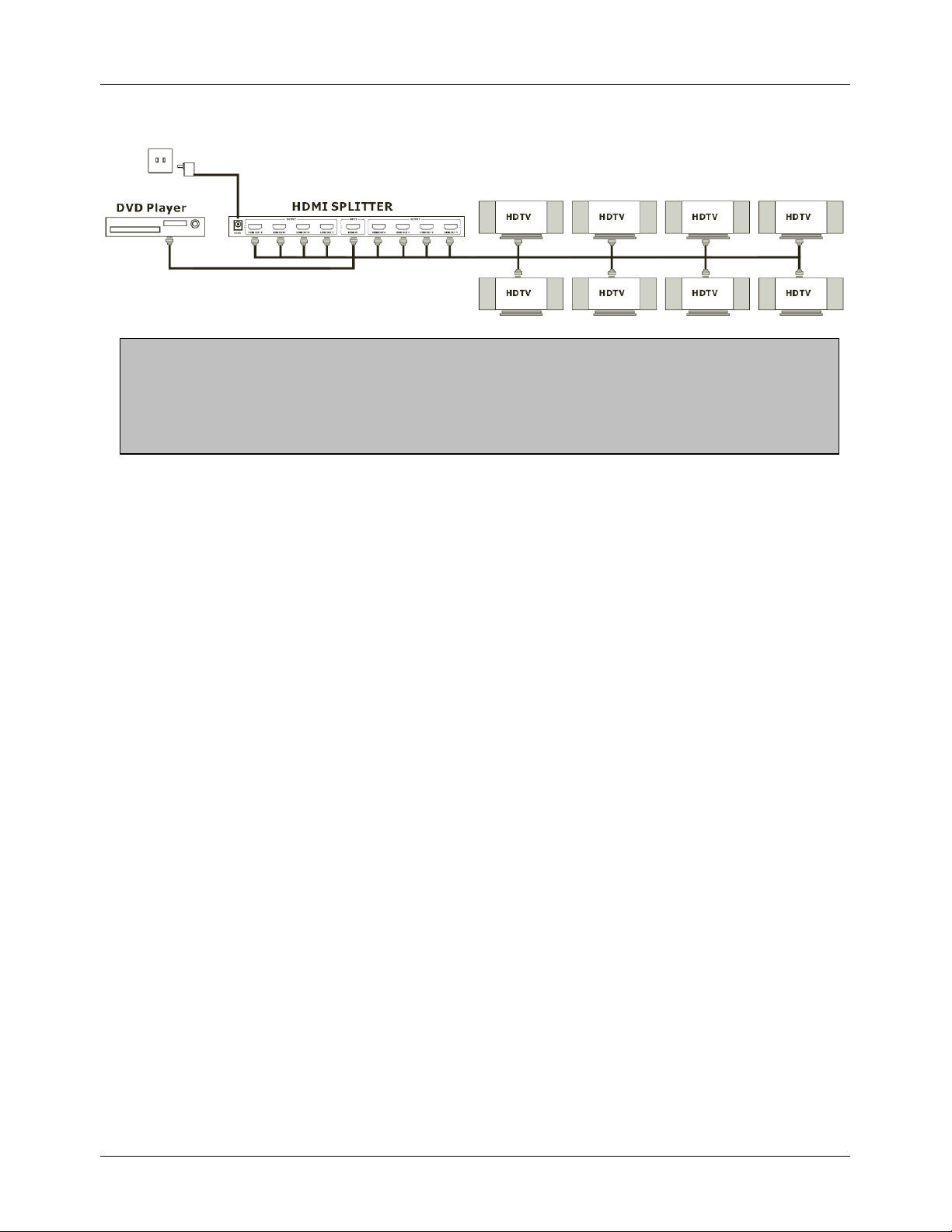

INSTALLATION & BETRIEB (Beispiel 8 Port Splitter)
Schalten Sie alle Geräte aus. Schließen Sie dann alle HDMI Geräte an. Schalten Sie die Geräte
in folgender Reihenfolge ein: Zuerst die Monitore, Beamer, TV-Geräte etc.; Dann den HDMI
Splitter und zum Schluss die HDMI Signalquelle.
Sollten einzelne Geräte nicht funktionieren so trennen Sie die HDMI Verbindung zum Gerät für
einige Sekunden. Nach dem Wiedereinstecken dauert es einige Sekunden bis die Geräte den
HDMI Handshake ausgeführt haben und wieder ein Signal zeigen können.
Schließen Sie Ihre Signalquelle wie z.B. DVD Player, HDMI Spielekonsole oder Set Top Box an
den Eingangsport des Splitters an.
Schließen Sie ihre Displays, Beamer etc. an die Ausgänge des Splitters an und schalten Sie
alle Geräte ein wie beschrieben.

Manuel Français
Introduction
Merci d’avoir choisi le splitter HDMI 1.3b LINDY 2, 4 ou 8 ports. Cet appareil est un
amplificateur HDMI haute performance et un splitter vidéo & audio qui permet à une source
HDMI d’être affichée en simultané sur 2, 4 ou 8 écrans différents (dépendant du modèle)
Contenu
•Splitter LINDY HDMI 1.3b
•Alimentation 5V DC multi pays
•Ce manuel
Caractéristiques
•Supporte HDMI 1.3b, HDCP 1.2 et DVI 1.0
•Supporte les résolutions HDTV: 480i, 576i, 480p, 576p, 720p, 1080i et 1080p
•Supporte l’audio multi-canal en utilisant une source et un(des) écran(s) HDMI
•Si utilisé avec des ordinateurs, supporte des résolutions DVI-D jusqu’à UXGA (1900 x
1200)
•Simulateur EDID et HDCP intégré permettant à chaque sortie de fonctionner
indépendamment
•Supporte les sources et écrans DVI-D en utilisant des adaptateurs DVI-D/HDMI
•Cascadable – jusqu’à 3 splitters peuvent être connectés ensemble pour plus d’écrans
•Chaque entrée/sortie peut supporter jusqu’à 10m de câble
•Profondeur de couleurs : 12 bits (deep colour)
•Bande passante: jusqu’à 225Mhz

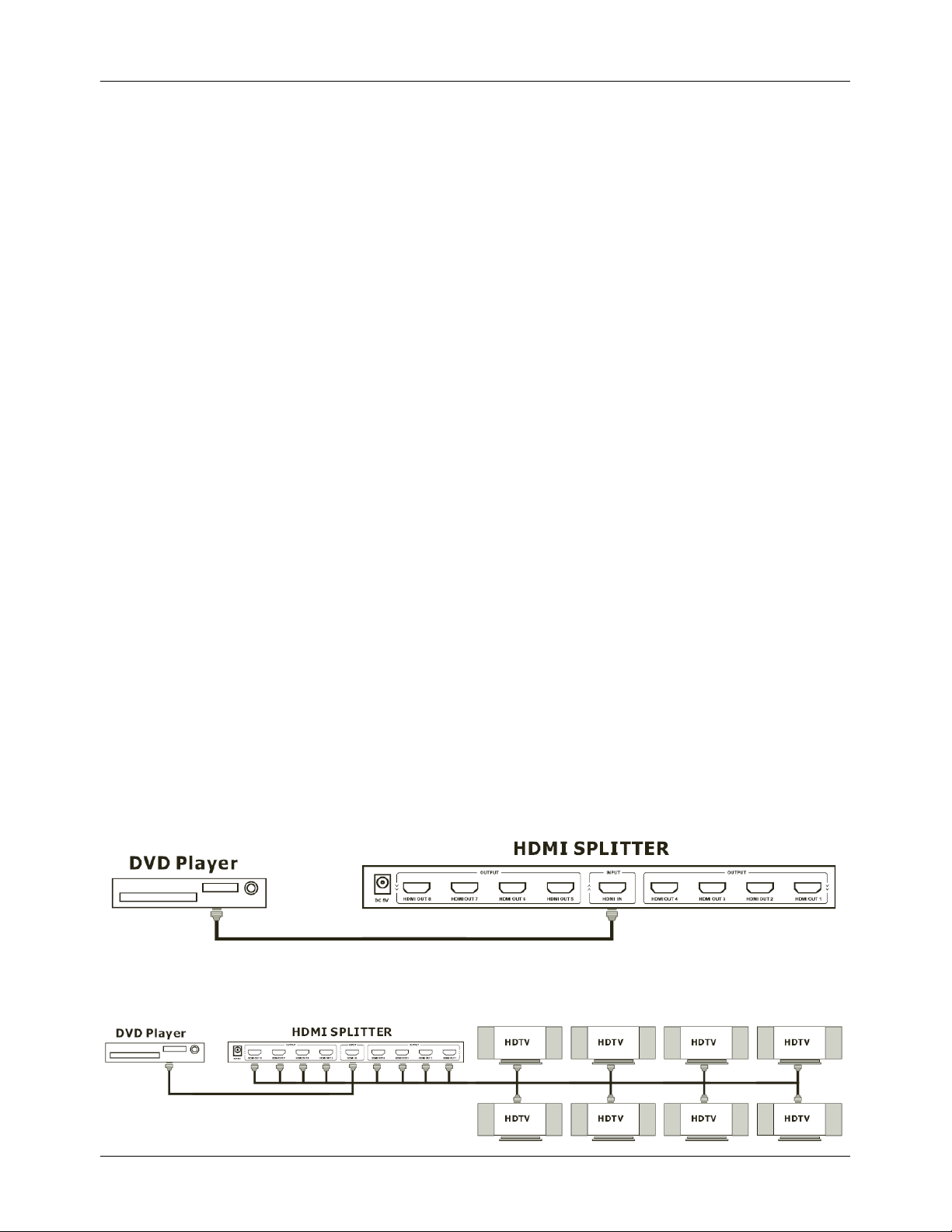

Connexions & utilisation (modèle 8 ports, présenté)
Assurez vous d’éteindre tous les appareils avant d’effectuer les connexions de câbles! Une fois
que tous les appareils sont bien connectés, allumez les dans cet ordre: écrans, splitter HDMI,
source.
Connectez la source (lecteur DVD par exemple) ou console vidéo au port d’entrée du splitter
HDMI.
Connectez les écrans aux ports de sortie du splitter HDMI.

Manuel Français
Notes sur les appareils DVI-D: pour connecter des appareils DVI, vous pouvez utiliser
des adaptateurs DVI-D/HDMI ou câbles adaptateurs DVI-D/HDMI. Assurez-vous que le
DVI-D n’est qu’une interface ‘video’; les signaux audio ne sont pas supportés. Merci aussi
de noter que les écrans DVI-D doivent supporter le codage HDCP du signal HDMI. Ces
écrans compatibles HDCP précisent alors le logo HD Ready.
Lorsque toutes les connexions sont faites, connectez l’alimentation.

Manuale Uso Italiano
Introduzione
Grazie per aver scelto lo Splitter HDMI 1.3b LINDY 2, 4 o 8 porte. Questo dispositivo è un
amplificatore di segnale HDMI e splitter video & audio che consente di trasmettere un segnale
di una sorgente HDMI su 2, 4 o 8 monitor contemporaneamente (a seconda del modello).
Contenuto della Confezione
•Splitter HDMI 1.3b
•Alimentatore multi country 5V DC
•Questo manuale
Caratteristiche
•HDMI 1.3b, HDCP 1.1 e DVI 1.0 compatibile
•Supporta risoluzioni HDTV 480i, 576i, 480p, 576p, 720p, 1080i e 1080p
•Supporto multi-channel audio con sorgenti e monitor HDMI
•Supporta risoluzioni DVI-D fino a UXGA (1900 x 1200)
•Simulatore EDID e supporto HDCP su ogni uscita
•Supporta sorgenti e monitor DVI-D con dei cavi o adattatori DVI-D/HDMI
•Collegabile in cascata, fino a 3 livelli
•Ogni ingresso/uscita supporta cavi lunghi fino a 10 metri
•12 bit deep colour
•Larghezza di banda fino a 225Mhz

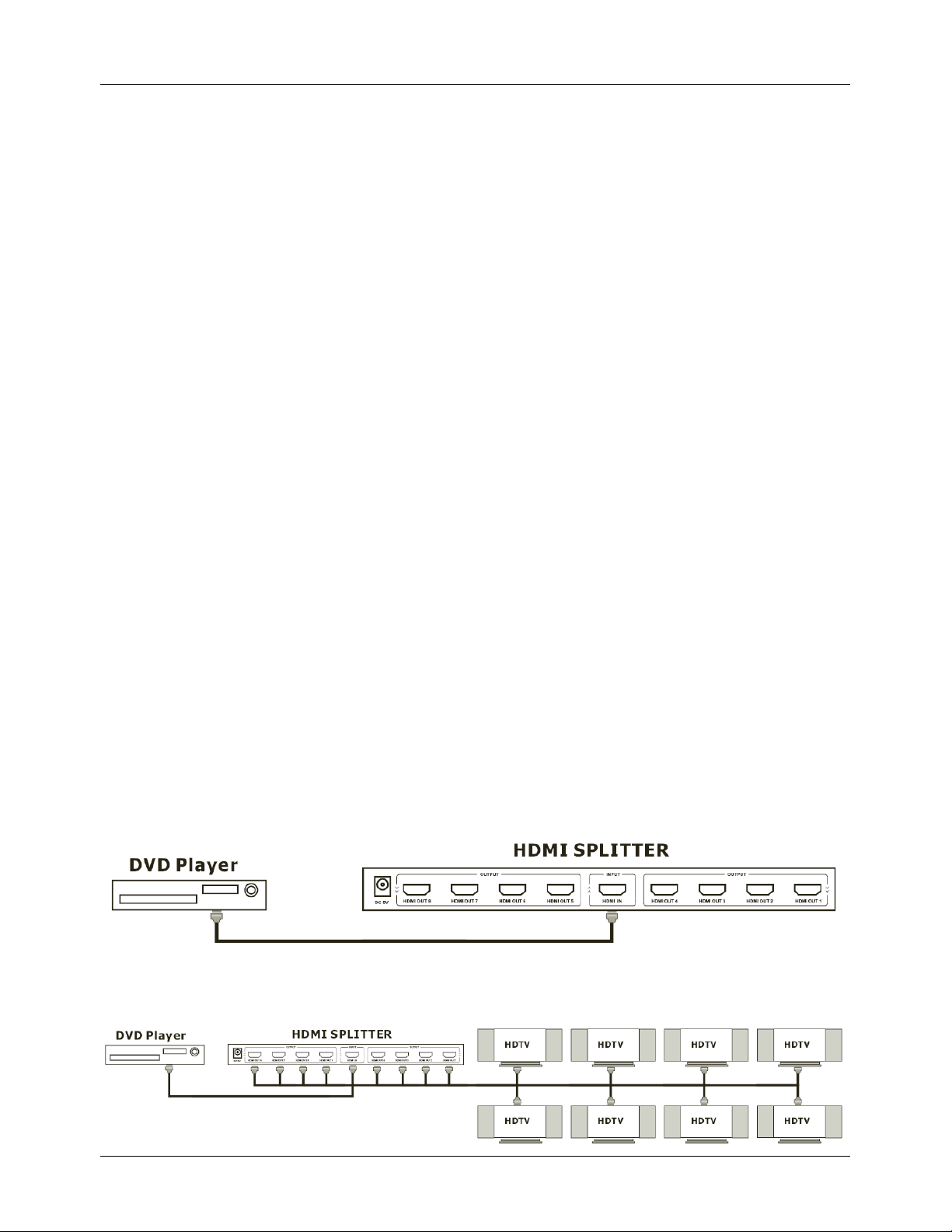

Collegamenti & Utilizzo (versione mostrata nell’esempio: 8 porte)
Assicuratevi che tutti i dispositivi siano spenti prima di effettuare i collegamenti! Una volta
effettuati i collegamenti, accendete i dispositivi nel seguente ordine: monitor, Splitter HDMI,
sorgente.
Collegate la sorgente come per esempio un lettore DVD, all’ingresso HDMI dello splitter.
Collegate i monitor alle uscite HDMI dello splitter.

Manuale Uso Italiano
Note per l’
uso con dispositivi DVI:
per collegare dispositivi con porte DVI-D potete
utilizzare adattatori o cavi DVI-D/HDMI. Considerate che l’interfaccia DVI-D è solo video,
non supporta segnali audio. Inoltre se volete inviare segnali HDMI con la codifica HDCP
su monitor DVI-D, dovete prima assicurarvi che i monitor DVI-D supportino segnali
HDCP. Solitamente monitor che supportano la codifica HDCP hanno il logo HD Ready.
Quando tutti i collegamenti sono effettuati, collegate l’alimentatore ed accendete lo splitter.
