Lindy 38209 User manual

© LINDY GROUP –FIRST EDITION (JULY 2016)
C6 HDMI 2.0 & USB KVM Extender 100m
User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale Italiano
No. 38209
www.lindy.com
Tested to Comply with
FCC Standards
For Home and Office Use!

!!! IMPORTANT !!!
Only use a direct Cat.5e/6/7 cable connection between the
HDBaseT ports. Do not connect these ports to Network or
Ethernet equipment or any active components
!!!! WICHTIG !!!!
Verwenden Sie AUSSCHLIEßLICH eine direkte
Kabelverbindung zwischen den HDBaseT Anschlüssen
aber NIEMALS eine Netzwerkverbindung oder Ethernet
oder irgendwelche aktiven Komponenten
!!! ATTENTION !!!
N'utilisez qu'une connexion par câble Ethernet directe
entre les ports, sans passer par le réseau Ethernet, un
commutateur ou un quelconque périphérique connecté à
votre réseau !
!!! IMPORTANTE !!!
UTILIZZATE UN CAVO DEDICATO PER LA CONNESSIONE
TRA LE DUE UNITA', NON COLLEGATELO AD UNA RETE
ETHERNET O AD ALTRI COMPONENTI ATTIVI

User Manual English
Introduction
Thank you for purchasing the LINDY C6 HDMI 2.0 & USB KVM Extender. This product has been
designed to provide trouble free, reliable operation. It benefits from both a LINDY 2 year warranty and
free lifetime technical support. To ensure correct use, please read this manual carefully and retain it for
future reference.
Using HDBaseTTM 2.0 Technology this Extender allows you to send HDMI (up to 4K 60Hz), USB,
Ethernet, RS-232, Digital & Analogue Audio and IR signals up to 100m using a single high quality
Cat.6/Cat.7 RJ45 cable. Ideal for AV and KVM applications the Extender features USB Host and Device
ports on both the Transmitter and Receiver units, with the option to switch the direction in which USB
extension works from Transmitter to Receiver, or Receiver to Transmitter; perfecting for connecting a
keyboard and mouse or mass storage device.
For added convenience and to enable discreet installation of the Receiver unit the Extender supports
PoH (Power over HDBaseT) allowing a single power supply to be used with the Transmitter to power
both units.
Please Note: The quoted lengths and resolutions are possible with a direct connection between
Transmitter and Receiver using good quality Cat.6 solid core cable. Using a different cable type, or
introducing wall plates, couplers or patch panels will result in a reduction of possible distances.
Package Contents
C6 HDMI 2.0 & USB KVM Extender
24V Power Adapter
IR Extender Cable 1.4m x 2
This User Manual
Features
Designed for KVM and AV Applications for distances up to 100m
Extends uncompressed HDMI 2.0 signals using HDBaseT 2.0 Technology
Use a single cable to extend HDMI, USB, RS-232, IR, Ethernet and Audio Signals
Integrated Power over HDBaseT functionality means the Extender only requires one power supply
Bi-directional extension of IR, Ethernet and Digital Audio signals
Specification
Supports HDBaseT 2.0 Technology up to 100m using CAT6/7 Cable or 90m using CAT5e Cable
Compatible with HDMI 2.0 and Fully Compliant with HDMI 1.4
HDMI 2.0 resolution: 4096/3840x2160p60, 1080p120
HDMI 1.4 resolutions: 3840x2160p30, 1080p24/30/50/60, 1080i, 720p, 576p, 480p
Supported Colour Depths:
30/36/48 bit (4:4:4) @ 1080p60
24 bit (4:4:4) @ 3840x2160p30
24 bit (4:2:0) @ 4096/3840x2160p60
Support for 3D Signals, including 1080p 3D
Support for HDCP 2.2/1.4, CEC and Lip Sync pass-through
Audio Formats: LPCM, DTS Digital, DTS HD, Dolby Digital & Dolby True HD
Bi-directional IR with support for 30-60kHz frequencies
Bi-directional external digital audio extension (Optical SPDIF)
External analogue stereo audio extension (3.5mm Stereo)
Supports extension of USB devices from Transmitter to Receiver or Receiver to Transmitter.
Supports USB 2.0, 10/100 Ethernet & RS-232 (110-115.2Kbps)
Maximum HDMI Cable length: Up to 4K 30Hz: 5m in/out, 4K 60Hz: 2m in/out
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.

User Manual English
Overview
Transmitter –Front & Back Panels
1. Indicator LEDs:
Power: Illuminates when the unit is powered on
Link: Illuminates to show a good connection between Transmitter and Receiver, Flashes to show a poor
connection and stays off when no connection is made.
HDCP: Illuminates to show HDMI signal using HDCP, Flashes to show HDMI signal not using HDCP and
stays off when HDMI signal is available.
FW: Flashes during normal operation.
2. IR IN: Connect the supplied IR Extender cable for IR signal reception. Ensure that remote being used
is within the direct line-of-sight of the IR Extender.
3. IR OUT: Connect the supplied IR Blaster Cable for IR signal transmission. Place the IR Blaster in
direct line-of-sight of the equipment to be controlled.
4. RS-232: Connect to a PC, Serial Controller or Serial device via terminal block 3 way connection for
the transmission of RS-232 commands.
5. AUDIO IN: Connect to a PC or Laptop stereo output port via 3.5mm or 3.5mm to Phono audio cable.
6. USB-D: Connect to USB peripheral devices such as a printer, keyboard, mouse or flash drive
7. USB-H: Connect to a PC or Laptop to transmit data or control from the Receiver’s USB-D slots
8. USB-D/ USB-H Select: Switch between USB Host and USB Device mode (Requires power cycle)
9. UPDATE: Reserved for future use
10. HDBaseT OUT: Connect to the HDBaseT IN port on the Receiver unit with a single CAT5e/6/7 cable
for transmission of all data signals –never connect to a network port.
11. HDMI IN: Connect to an HDMI source device using an HDMI cable.
12. SPDIF IN: Connect to a digital audio source to the input port using a TOSLink cable.
13. SPDIF OUT: Connect to a digital audio receiver or active speakers to the output port using a
TOSLink cable.
14. LAN: Connect to an internet or network connection –never connect to an HDBaseT port.
15. DC 24V: Plug the supplied 24V DC power supply into the unit.

User Manual English

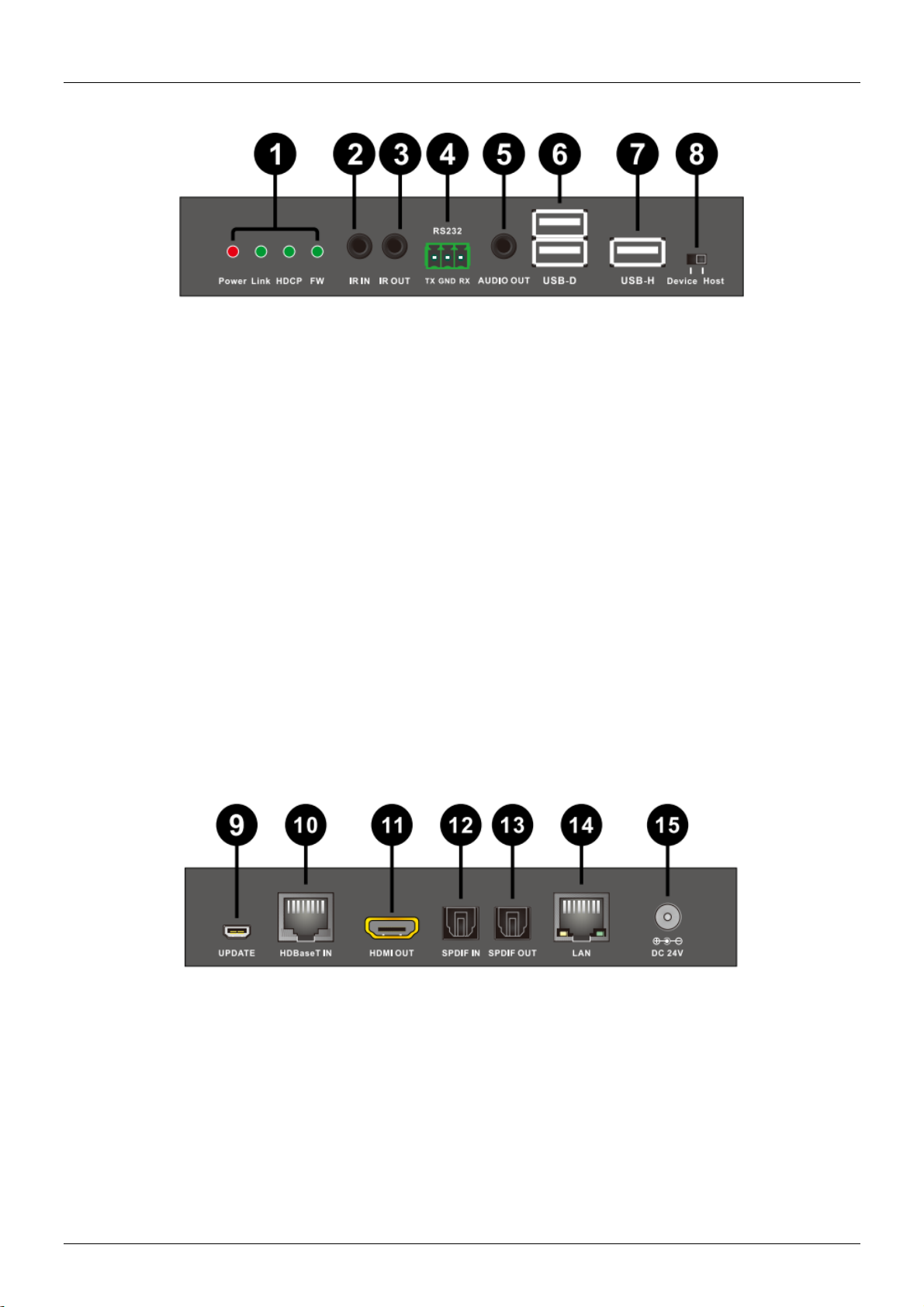

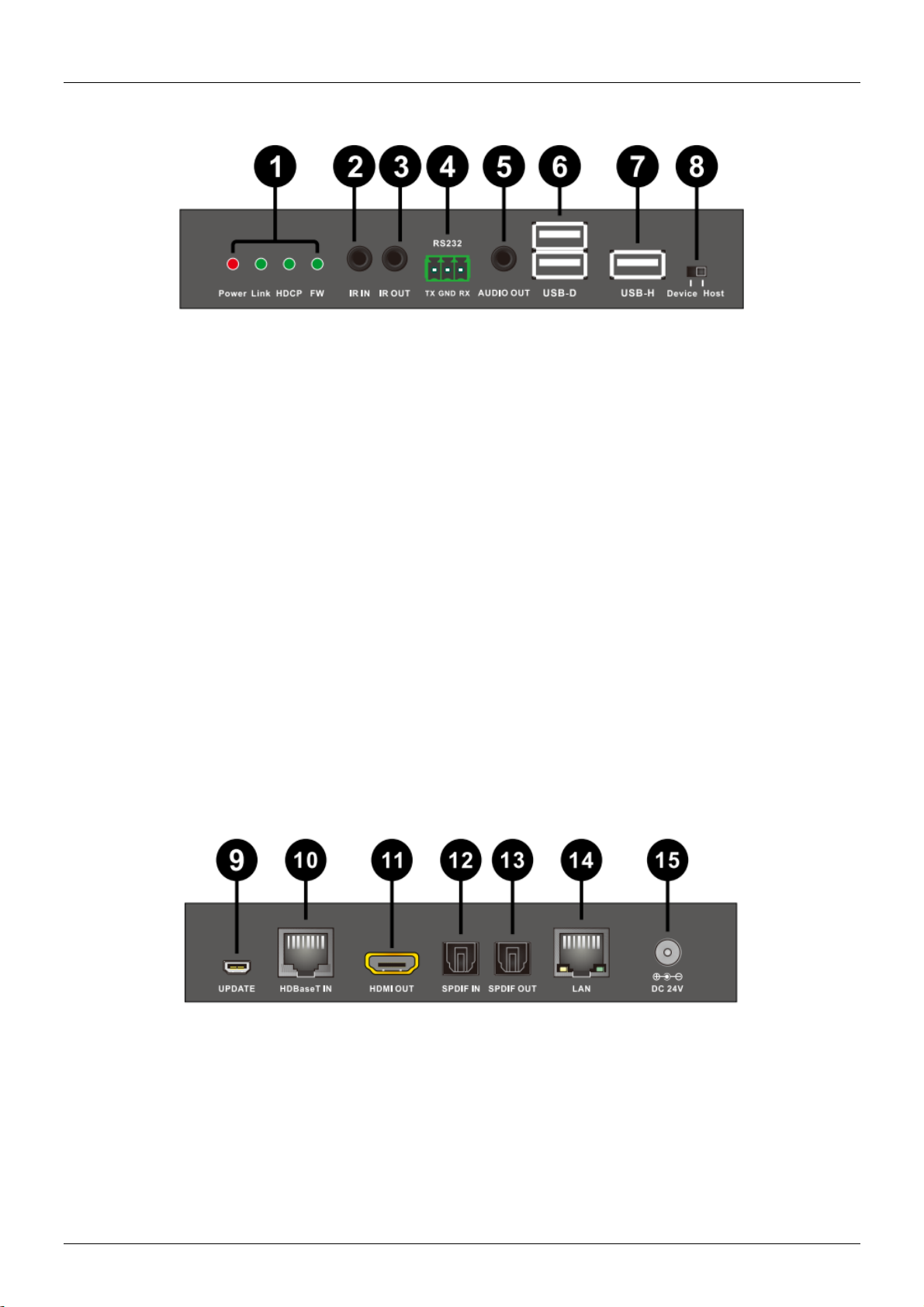

Receiver –Front & Back Panels
1. Indicator LEDs:
Power: Illuminates when the unit is powered on
Link: Illuminates to show a good connection between Transmitter and Receiver, Flashes to show a poor
connection and stays off when no connection is made.
HDCP: Illuminates to show HDMI signal using HDCP, Flashes to show HDMI signal not using HDCP and
stays off when HDMI signal is available.
FW: Flashes during normal operation.
2. IR IN: Connect the supplied IR Extender cable for IR signal reception. Ensure that remote being used
is within the direct line-of-sight of the IR Extender.
3. IR OUT: Connect the supplied IR Blaster Cable for IR signal transmission. Place the IR Blaster in
direct line-of-sight of the equipment to be controlled.
4. RS-232: Connect to a PC, Serial Controller or Serial device via terminal block 3 way connection for
the transmission of RS-232 commands.
5. AUDIO OUT: Connect to an audio receiver or active speakers to the output port using a 3.5mm or
3.5mm to Phono cable.
6. USB-D: Connect to USB peripheral devices such as a printer, keyboard, mouse or flash drive
7. USB-H: Connect to a PC or Laptop to transmit data or control from the Receiver’s USB-D slots
8. USB-D/ USB-H Select: Switch between USB Host and USB Device mode (Requires power cycle)
9. UPDATE: Reserved for future use
10. HDBaseT IN: Connect to the HDBaseT OUT port on the Transmitter unit with a single CAT5e/6/7
cable for transmission of all data signals –never connect to a network port.
11. HDMI OUT: Connect to an HDMI display using an HDMI cable.
12. SPDIF IN: Connect to a digital audio source to the input port using a TOSLink cable.
13. SPDIF OUT: Connect to a digital audio receiver or active speakers to the output port using a
TOSLink cable.
14. LAN: Connect to an internet or network connection –never connect to an HDBaseT port.
15. DC 24V: A 24V power supply may be attached, but is not required under normal operation.

User Manual English
Installation
Important! Before starting the installation, please ensure that all devices are powered off.
The following steps are for a basic installation using HDMI and USB equipment in a standard KVM
extension installation, if you are using DVI equipment, please substitute the HDMI cables for DVI to
HDMI cables where required.
Please Note: The maximum HDMI cable length which can be used in/out is 5m with resolutions up to 4K
30Hz, or 2m with 4K resolutions with 60Hz refresh rate.
1. Connect your HDMI equipped Computer to the Transmitter unit using an HDMI cable.
2. Connect your Computer to the USB-H port of the Transmitter unit using a USB Type A/A male/male
cable and make sure that the USB-D/USB-H Select Switch (8) is set to Host.
3. Connect one end of the Cat.5e (max. length 90m) or Cat.6/7 cable (max. length 100m) to the
HDBaseT OUT port on the Transmitter and the other end to the HDBaseT port of the Receiver. Solid
core installation cable is recommended.
4. Use another HDMI cable to connect your HDMI display device to the HDMI output port on the
Receiver unit.
5. Connect a USB Keyboard and Mouse to the USB-D ports on the Receiver unit and ensure that the
USB-D/USB-H Select Switch (8) is set to Device.
6. Plug the DC power supply into the Transmitter and switch on.
7. Power on your Computer and Display to complete the installation.
In addition to the basic installation steps outlined above the C6 HDMI 2.0 & USB KVM Extender can also
provide the following additional/optional functionality:
USB
The Transmitter and Receiver both feature a USB Type A Female port labelled USB-H (USB Host) for
connection to a PC using a USB Type A Male/Male cable and two USB Type A Female ports labelled
USB-D (USB Device) for the connection of basic USB devices such as Keyboard, Mouse, Pen drive or
Printer –Web Cameras are not supported!
Using the USB Host/Device selection switch on the front of the Transmitter and Receiver it is possible to
determine which ports are active on each unit; so the Transmitter and Receiver can have either active
Host or Device ports. For the USB extension function to work correctly the Transmitter and Receiver
must be set to different Host/Device values and an USB connection should only be made to the active
ports on either unit.
Please Note: After using the USB Host/Device selection switch on the Transmitter and Receiver it is
required to power cycle the Extender by disconnecting/reconnecting the power supply connected to the
Transmitter.
10/100 Ethernet
The Transmitter and Receiver units both feature a single RJ45 port for the connection of network
equipment such as a Router, Network Switch, IP Camera, Wireless Access Point or Smart TV.
RS-232 Serial
The Transmitter and Receiver both feature a terminal block Serial connection for the extension of control
signals.
Infrared Control
The Transmitter and Receiver units both feature an IR In and Out port, with a pair of IR extension cables

User Manual English
provided. The extension cables allow an IR remote control to be used from the Transmitter to the
Receiver or vice versa.
Digital Audio
The Transmitter and Receiver units both feature an Optical SPDIF In and Out port, allowing separate
digital audio signals to be extended from the Transmitter to the Receiver, from the Receiver to the
Transmitter or in both directions simultaneously.
Analogue Audio
The Transmitter features an analogue stereo input via a 3.5mm stereo audio socket with the
corresponding output on the Receiver, allowing an additional audio source to be extended alongside a
HDMI signal.
Troubleshooting
There is no display on the screen.
As of May 2015 it has been found that there are significant differences in the cable lengths/types and
even input ports which can be used on different brands of HDTV using HDMI 2.0 4K 60Hz. If you
experience problems, please use the following steps:
Try a different input port on your HDTV.
Reduce the cable length on the Input and Output to 1m.
Try a different type of 1m HDMI Cable.
Check that the DC plug and jack used by external power supply are firmly connected and that the
power LED is illuminated on both the Transmitter and Receiver.
Check that the Cat.5e/6/7 cable is plugged in correctly and that the Yellow Link Status LED on both
the CAT5e/6/7 In and Out ports are lit.
Power off all the devices, then power on in this order: first, the transmitter unit, then the display and
finally the source.
For several HDMI devices it may be helpful to unplug and replug their HDMI connection to re-initiate
the HDMI handshake and recognition.
Reduce the length of Cat.5e/6/7 or HDMI cable used, or use a higher quality cable.
USB Devices are not working.
Ensure that the device and host connections are made securely
Check that the USB-D/USB-H Select Switch (8) is set to Host on one unit and Device on the other
according to your requirement
Make sure that no USB device or cable is attached to the any USB port on the Extender which is not
set to active. (e.g. no cable connected to the USB-H port when the USB-D/USB-H Select Switch (8)
is set to Device).
If the above steps have been made please power cycle the Extender

Benutzerhandbuch Deutsch
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen.
Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Für diesen HDMI 2.0
& USB KVM Extender gewähren wir eine 2 Jahre LINDY Herstellergarantie und lebenslangem
kostenlosen technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.
Dieser LINDY C6 HDMI 2.0 & USB KVM Extender verwendet HDBaseT 2.0 Technologie und unterstützt
HDMI Auflösungen bis 4K 60Hz, USB, Ethernet, RS232, Digitales & Analoges Audio und IR
Fernbedienungssignale und Strom-Fernspeisung. Er überträgt diese Signale über ein bis zu 100m
langes hochwertiges Cat.6/Cat.7 RJ45 UTP Installationskabel (mit starren Adern). Das Strom-
Fernspeisungsfeature (Power-over-HDBaseT, fälschlich auch als PoE bezeichnet) erlaubt die
Stromversorgung durch nur ein Netzteil, dass an Transmitter angeschlossen wird.
Lieferumfang
C6 HDMI 2.0 & USB KVM Extender (TX & RX)
24VDC Netzteil
2x IR Fernbedienungskabel
Dies Handbuch
Eigenschaften
Designt für KVM und AV Übertragungen bis 100m in höchster Videoqualität
Überträgt unkomprimiertes HDMI 2.0 Signale über bis zu 100m mit HDBaseT 2.0 Technologie
Überträgt HDMI, USB, RS-232, IR, Ethernet und Audio über nur ein Kabel
Strom-Fernspeisung über HDBaseT, das Netzteil wird am TX angeschlossen
Bidirektionale Übertragung für IR, Ethernet und Digital Audio Signale
Spezifikationen
HDBaseT 2.0 Technologie bis 100m über Cat.6 UTP Kabel oder 90m Cat.5e UTP Kabel
Kompatibel zu HDMI 2.0 und vollständig kompatibel mit HDMI 1.4
HDMI 2.0 Auflösungen bis 4096/3840x2160p60 (4:2:0), 1080p120
HDMI 1.4 Auflösungen bis 3840x2160p30, 1080p24/30/50/60, 1080i, 720p, 576p, 480p
Unterstützte Farbtiefen:
30/36/48 Bit (4:4:4) @ 1080p60
24 Bit (4:4:4) @ 3840x2160p30
24 Bit (4:2:0) @ 4096/3840x2160p60
Unterstützt 3D Signale, einschließlich 1080p 3D
Unterstützt HDCP 2.2/1.41, CEC und Lip-Sync pass-through
Audio Formate: LPCM, DTS Digital, DTS HD, Dolby Digital & Dolby True HD
Bidirektionale IR Übertragung für alle 30-60kHz Frequenzen
Bidirektionale externe Digital Audio Übertragung (Optsches SPDIF / Toslink)
Zusätzliche externe analoge Stereo Audio Übertragung (3,5mm Stereo)
Unterstützt USB 2.0, 10/100 Ethernet & RS232 (110-115.2Kbps)
Maximale HDMI Anschlusskabellänge 2m Eingang / Ausgang

Benutzerhandbuch Deutsch
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
Übersicht Anschlüsse TX und RX
Transmitter –Vorder- und Rückseite
1. LED Anzeigen
POWER: Leuchtet
bei korrekter
Stromversorgung
LINK: Leuchtet bei
korrekter
Verbindung von TX
und RX – Blinkt bei unzureichender Verbindung – Aus bei abgebrochener Verbindung
HDCP: AN: Signal verwendet HDCP – Blinkt: Signal ohne HDCP – AUS: kein HDMI erkannt
FW: Blinkt bei normalem Betrieb
2. IR IN
Eingang für das mitgelieferte IR Empfängerkabel. Platzieren Sie es so dass es die Signale der
Fernbedienung aufnehmen kann.
3. IR OUT
Ausgang für das mitgelieferte IR Emitterkabel. Platzieren Sie es so dass seine Signale vom
fernzusteuernden Gerät aufgenommen werden können.
4. RS232
Anschluss für PC, Notebook oder RS232 Steuergerät via Terminal Block 3-polig.
5. Audio IN
3,5mm Stereo Audio Buchse, Anschluss für PC, Notebook oder andere Audioquelle.
6. USB-D
Anschlüsse für USB Peripheriegeräte, Maus, Tastatur, Laufwerke, etc..
7. USB-H
Anschlüsse für USB Host, Computer, Tablet, ….
8. USB-D / USB-H Select DEVICE / HOST
Wahlschalter zum Umschalten zwischen Device und Host Modus. (Änderung erfordert Neustart)
9. UPDATE
Reserviert für
zukünftige Funktion
10. HDBaseT OUT
Anschluss für das
HDBaseT 2.0
CAT5e/6/7 Kabel
zum CAT5e/6/7 IN Port am Receiver – nicht verwechseln mit Netzwerkanschluss!
11. HDMI IN
Anschluss für HDMI Signalquelle.
12. SPDIF IN
Anschluss für digitale Audio-Quelle mit Toslink Kabel
13. SPDIF OUT
Anschluss für digitalen Audio-Empfänger mit Toslink Kabel
14. LAN
Anschluss für Ethernet Netzwerk –nicht verwechseln mit HDBaseT Port!
15. DC 24V
Anschluss für mitgeliefertes Netzteil zur Versorgung von TX und RX über PoH

Benutzerhandbuch Deutsch
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
Receiver –Vorder- und Rückseite
1. LED Anzeigen
POWER: Leuchtet
bei korrekter
Stromversorgung
LINK: Leuchtet bei
korrekter
Verbindung von TX
und RX – Blinkt bei
unzureichender Verbindung – Aus bei abgebrochener Verbindung
HDCP: AN: Signal verwendet HDCP – Blinkt: Signal ohne HDCP – AUS: kein HDMI erkannt
FW: Blinkt bei normalem Betrieb
RS-232 OUT
RS232 Anschluss für zu steuerndes Gerät, mit D9 Kabel.
2. IR IN
Eingang für das mitgelieferte IR Empfängerkabel. Platzieren Sie es so dass es die Signale der
Fernbedienung aufnehmen kann.
3. IR OUT
Ausgang für das mitgelieferte IR Emitterkabel. Platzieren Sie es so dass seine Signale vom
fernzusteuernden Gerät aufgenommen werden können.
4. RS232
Anschluss für PC, Notebook oder RS232 Steuergerät via Terminal Block 3-polig.
5. Audio IN
3,5mm Stereo Audio Buchse, Anschluss für PC, Notebook oder andere Audioquelle.
6. USB-D
Anschlüsse für USB Peripheriegeräte, Maus, Tastatur, Laufwerke, etc..
7. USB-H
Anschlüsse für USB Host, Computer, Tablet, ….
8. USB-D / USB-H Select DEVICE / HOST
Wahlschalter zum Umschalten zwischen Device und Host Modus. (Änderung erfordert Neustart)
9. UPDATE
Reserviert für
zukünftige Funktion
10. HDBaseT OUT
Anschluss für das
HDBaseT 2.0
CAT5e/6/7 Kabel
zum CAT5e/6/7 IN Port am Receiver – nicht verwechseln mit Netzwerkanschluss!
11. HDMI OUT
Anschluss für HDMI Zielgeräte / Display.
12. SPDIF IN
Anschluss für digitale Audio-Quelle mit Toslink Kabel.
13. SPDIF OUT
Anschluss für digitalen Audio-Empfänger mit Toslink Kabel.
14. LAN
Anschluss für Ethernet Netzwerk –nicht verwechseln mit HDBaseT Port!
15. DC 24V
Anschluss für optionales Netzteil – wird bei normalem PoH Betrieb nicht benötigt.

Benutzerhandbuch Deutsch
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
Installation
Bitte schalten Sie alle angeschlossenen Geräte vor der Installation aus.
Verwenden Sie hochwertige HDMI Kabel mit einer Maximallänge von 2m um Kompatibilitätsprobleme zu
vermeiden. HDMI 2.0 4K 60Hz Geräte sind sehr selektiv was die verwendeten HDMI Kabel betrifft, die
Kompatibilität in jedem speziellen Fall sollte im Vorfeld geprüft werden! Zum Anschluss von DVI-D
Equipment verwenden Sie einfach LINDY DVI-D/HDMI-Anschlusskabel.
Verwenden Sie für die HDBaseT Verbindung UTP Kabel! Falls Sie Wanddosen verwenden wollen
setzen Sie maximal 5m lange Patchkabel und ein bis zu 90m/95m langes Installationskabel mit starren
Adern. Sollten Sie abgeschirmte STP Kabel verwenden so trennen Sie unbedingt an einer Stelle die
elektrische Verbindung der Abschirmung, durch ein UTP Patchkabel oder eine UTP Doppelkupplung.
1. Schließen Sie die HDMI Signalquelle an den Transmitter an.
2. Schließen Sie einen USB-Port des Computer an die USB-H Buchse des Transmitters an, verwenden
Sie dazu ein USB Typ A/A Kabel und stellen Sie den Wahlschalter (8) auf HOST ein.
3. Schließen Sie das HDBaseT Cat.5e/6/7 Kabel (max. 100m) an die Cat.5e/6/7 Ports am TX und RX
an – verwenden Sie hier keine aktiven Netzwerkkomponenten und verwechseln Sie die Anschlüsse
nicht! Verwenden Sie bei großen Längen hochwertiges Installationskabel (starre Adern). Cat.5e
Kabel kann die Maximallängen nicht erreichen.
4. Schließen Sie das HDMI Darstellungsgerät (Monitor, TV, Projektor) an den Receiver an.
5. Schließen Sie die USB Devices an die USB-D Ports des Receiver an uns stellen Sie den
Wahlschalter (8) auf DEVICE ein. USB Hubs werden an den USB-D Ports unterstützt.
6. Schließen Sie das Netzteil am Transmitter (TX) an, der RX wird über das HDBaseT Kabel mit Strom
versorgt.
7. Schalten Sie die HDMI Signalquelle und das HDMI Ausgabegerät ein.
Zusätzlich zu dieser Grundinstallation unterstützt der Extender folgende zusätzlichen Optionen:
USB 2.0
TX und RX verfügen beide über USB-D und USB-H Ports für Devices und Host. Bei Bedarf kann auch
der Host am RX und die Devices am TX angeschlossen werden, schalten Sie dazu den Wahlschalter (8)
in die zugehörige Position und schalten Sie TX und RX kurz aus und ein. USB Devices wie Webcams
und ähnliche Geräte werden nicht unterstützt!
10/100 Ethernet
TX und RX verfügen über einen Fast Ethernet Port um Devices oder Switches anzuschließen.
RS232
TX und RX können RS232 Signale übertragen um angeschlossene Geräte zu steuern. Unterstützt
werden 110 - 115.2Kbps Verbindungen. 3-poliger Anschluss: TX, Ground, RX.
Infrarot Fernbedienungsunterstützung
TX und RX können über die IR Ein- und Ausgänge und die mitgelieferten Emitter und Empfängerkabel
jeweils IR Signale entgegennehmen, übertragen und ausgeben. Achten Sie auf korrekte Positionierung
der IR Emitter und Empfänger.
Digital Audio
TX und RX übertragen optische Digital Audio SPDIF Toslink Signale in beiden Richtungen. Es findet
keine Konvertierung mit anderen Ports statt.
Analog Audio
Analog Audio wird vom TX zum RX zusätzlich zum HDMI-Audiosignal übertragen. Es findet keine
Konvertierung mit anderen Ports statt.

Benutzerhandbuch Deutsch
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
Problemlösung
Es wird kein Bild angezeigt.
Stand Mai 2016: Wie verschiedene Tests ergeben haben sind HDMI 2.0 Geräte sehr wählerisch bei
HDMI Kabeln. HDMI Kabel die am LG Gerät funktionieren, müssen nicht auch am Panasonic oder
Samsung Gerät funktionieren, und umgekehrt, und über Kreuz. Samsung Geräte scheinen am
selektivsten zu sein. Testen Sie bei solchen Problemen mit noch kürzeren 1m HDMI Kabeln und
ggf. auch verschiedene Kabelmodelle.
Der Extender ünterstützt maximal 4K 60Hz 4:2:0 oder 4K 30Hz 4:4:4 –Höhere Auflösungen bzw.
Farbtiefen werden nicht unterstützt. Dies entspricht einer HDMI 2.0 Datenrate von ca. 10 GBit/s.
Weitere Maßnahmen bei Bildproblemen:
- Versuchen Sie eine anderen HDMI Port an ihrem TV-/Display-Gerät
- Versuchen Sie es mit 1m langen HDMI Kabeln oder andern Kabelmodellen
Prüfen Sie ob die POWER LEDs sowohl am TX wie auch am RX korrekt leuchten und ob das
Netzteil korrekt am TX angeschlossen ist.
Prüfen Sie dass das HDBaseT Kabel korrekt eingesteckt ist und die LINK Status LEDs korrekt
dauerhaft leuchten. Falls dies nicht der Fall ist überprüfen Sie sowohl das Kabel wie auch die
Installation mit einem anderen kurzen RJ45-Kabel.
Schalten Sie erneut alle Geräte aus und beginnend mit TX und RX, dann die HDMI Anzeigeräte und
schließlich die HDMI Signalquelle wieder ein.
Bei manchen HDMI Geräten hilft es, das HDMI Kabel für einige Sekunden abzuziehen und wieder
anzuschließen um den HDMI Handshake zu erneuern.
USB Devices funktionieren nicht korrekt.
Sowohl am TX wie auch am RX können jeweils nur entweder Devices oder ein Host angeschlossen
werden! Sie müssen am jeweils richtigen Port angeschlossen sein, der andere Port muss frei
bleiben. Der Wahlschalter (8) muss entsprechend eingestellt sein, am RX und TX jeweils in der
entsprechenden anderen Position. Beim Umstellen des Wahlschalters muss ein Neustart erfolgen.
USB Devices wie z.B. Webcams werden nicht unterstützt
Falls Sie das Problem nicht lösen können wenden Sie sich vertrauensvoll an den Technik-Support bei
LINDY. Sie finden die weltweiten Kontaktadressen auf www.lindy.com.
Hinweis –Stand Juli 2016:
Dieser Extender unterliegt einer kontinuierlichen technologischen Weiterentwicklung. Wir behalten und
die Verbesserung und Änderung von Funktionen im Laufe der Zeit daher vor ohne besonderen Hinweis
darauf hier im Handbuch.

Manuel Utilisateur Français
Introduction
Merci d’avoir choisi le LINDY C6 HDMI 2.0 & USB KVM Extender. Mettant en œuvre la technologie
HDBaseT 2.0 cet extender permet de transmettre les signaux HDMI (jusqu’à 4K 60Hz), USB, Ethernet,
RS-232, audio numérique et analogique et IR jusqu’à 100m, en utilisant un seul câble Cat.6/Cat.7 RJ45
de haute qualité. Pour plus de commodité et pour permettre une installation discrète de l’unité de
réception, l’extender prend en charge la fonction PoH (Power over HDBaseT) permettant l’utilisation
d’une seule alimentation sur l’émetteur, qui alimentera les deux appareils.
Merci de noter : les longueurs et résolutions cités sont possible avec une connexion directe entre
émetteur et récepteur en utilisant du câble haute qualité monobrin Cat.6. L’utilisation de câble d’autre
type ou de connexions intermédiaires peut amener à une réduction la portée maximale.
Contenu de la livraison
C6 HDMI 2.0 & USB KVM Extender
Alimentation 24V
Câbles d’extension IR 2 x 1,4mx 1.
Ce manuel
Caractéristiques
Conçu pour les applications AV et KVM
Etend les signaux HDMI 2.0 non compressés jusqu’à 100m en utilisant la technologie HDBaseT 2.0
Utilise un seul câble pour étendre les signaux HDMI, USB, RS-232, IR, Ethernet et audio
Fonctionnalité Power over HDBaseT intégrée signifiant que l’extender ne requiert qu’une seule
alimentation
Extension bidirectionnelle des signaux IR, Ethernet et audio numérique
Conçu pour une utilisation avec des systèmes 3D/HDTV Home Cinéma, installations
professionnelles HDTV, systèmes d’ordinateurs, installation multimédia et de centres de contrôle.
Spécifications
Prise en charge de la technologie HDBaseT 2.0 jusqu’à 100m avec du câble CAT6/7 ou 90m avec
du câble CAT5e
Compatible HDMI 2.0 et pleine conformité HDMI 1.4
Résolutions HDMI 2.0: 4096/3840x2160p60, 1080p120
Résolutions HDMI 1.4: 3840x2160p30, 1080p24/30/50/60, 1080i, 720p, 576p, 480p
Prise en charge des profondeurs de couleur:
30/36/48 bit (4:4:4) @ 1080p60
24 bit (4:4:4) @ 3840x2160p30
24 bit (4:2:0) @ 4096/3840x2160p60
Prise en charge pour les signaux 3D, 1080p 3D inclus
Conforme HDCP 2.2/1.4, CEC et by-pass Lip Sync
Formats audio: LPCM, DTS Digital, DTS HD, Dolby Digital & Dolby True HD
IR bidirectionnelle avec prise en charge des fréquences 30-60kHz
Extension bidirectionnelle externe de l’audio numérique (Coaxial SPDIF)
Extension bidirectionnelle externe de l’audio stéréo analogique (stéréo jack 3,5mm)
Prise en charge des périphériques USB de l’émetteur au récepteur ou du récepteur vers l’émetteur
Prise en charge USB 2.0, 10/100 Ethernet & RS-232 (110-115.2Kbit/s)
Longueur maximale de câbles HDMI : jusqu’à 4K 30Hz : 5m en entrée/sortie, 4K 60Hz : 2m en
entrée/sortie
Les logos HDBaseT™ et HDBaseT Alliance sont des marques déposées HDBaseT Alliance.

Manuel Utilisateur Français
Vue d’ensemble
Transmitter/émetteur –Panneaux avant et arrière
1. Indicateurs LED:
Power: s’éclaire lorsque l’unité est alimentée
Link: s’éclaire pour indiquer une connexion réussie entre émetteur et récepteur, flash pour indiquer une
mauvaise connexion et reste éteint lorsqu’aucune connexion n’est réalisée.
HDCP: s’éclaire pour indiquer un signal HDMI avec HDCP, flash pour un signal HDMI sans HDCP et
reste éteint lorsqu’un signal HDMI est disponible.
FW: flash pendant l’utilisation normale.
2. IR IN: Connecte le câble extender capteur IR fourni, pour la réception des signaux IR. Assurez-vous
que la télécommande utilisée puisse atteindre le capteur IR.
3. IR OUT: Connecte le câble émetteur IR fourni, pour la transmission des signaux IR. Placez l’émetteur
IR en vue directe de l’équipement à contrôler.
4. RS-232: Connecte un PC, contrôleur série ou périphérique série à l’aide d’un bloc de connexion à
trois bornes pour la transmission des commandes RS-232.
5. AUDIO IN: Connecte une sortie stéréo de PC ou Laptop via un câble jack 3,5mm ou jack 3,5mm vers
RCA.
6. USB-D: Connecte des périphériques USB tel qu’une imprimante, clavier, souris ou clé USB
7. USB-H: Connecte un PC ou Laptop pour transmettre les données ou signaux de contrôle du slot
USB-D du récepteur
8. USB-D/ USB-H Select: Sélection entre mode USB Host et USB Device (redémarrage requis)
9. UPDATE: Réservé à un usage futur
10. HDBaseT OUT: Connecte le port HDBaseT IN au récepteur avec un seul câble CAT5e/6/7 pour la
transmission de tous les signaux de données –NE JAMAIS connecter à un port réseau !
11. HDMI IN: Connecte une source HDMI en utilisant un câble HDMI.
12. SPDIF IN: Connecte une source audio numérique en utilisant un câble TOSLink.
13. SPDIF OUT: Connecte un récepteur audio numérique ou des hauts parleurs actifs en utilisant un
câble TOSLink.
14. LAN: Connecte une liaison internet ou réseau –NE JAMAIS connecter à un port HDBaseT.
15. DC 24V: Connecte l’alimentation 24V DC fournie.

Manuel Utilisateur Français
Receiver/Récepteur –Panneaux avant et arrière
1. Indicateurs LED:
Power: s’éclaire lorsque l’unité est sous tension
Link: s’éclaire pour indiquer une connexion réussie entre émetteur et récepteur, flash pour indiquer une
mauvaise connexion et reste éteint lorsqu’aucune connexion n’est réalisée.
HDCP: s’éclaire pour indiquer un signal HDMI avec HDCP, flash pour un signal HDMI sans HDCP et
reste éteint lorsqu’un signal HDMI est disponible.
FW: flash pendant l’utilisation normale.
2. IR IN: Connecte le câble extender capteur IR fourni, pour la réception des signaux IR. Assurez-vous
que la télécommande utilisée puisse atteindre le capteur IR.
3. IR OUT: Connecte le câble émetteur IR fourni, pour la transmission des signaux IR. Placez l’émetteur
IR en vue directe de l’équipement à contrôler.
4. RS-232: Connecte un PC, contrôleur série ou périphérique série à l’aide d’un bloc de connexion à
trois bornes pour la transmission des commandes RS-232.
5. AUDIO IN: Connecte une sortie stéréo de PC ou Laptop via un câble jack 3,5mm ou jack 3,5mm vers
RCA.
6. USB-D: Connecte des périphériques USB tel qu’une imprimante, clavier, souris ou clé USB
7. USB-H: Connecte un PC ou Laptop pour transmettre les données ou signaux de contrôle du slot
USB-D de l’émetteur
8. USB-D/ USB-H Select: Sélection entre mode USB Host et USB Device (redémarrage requis)
9. UPDATE: Réservé à un usage futur
10. HDBaseT IN: Connecte le port HDBaseT OUT à l’émetteur avec un seul câble CAT5e/6/7 pour la
transmission de tous les signaux de données –NE JAMAIS connecter à un port réseau !
11. HDMI OUT: Connecte un affichage HDMI en utilisant un câble HDMI.
12. SPDIF IN: Connecte une source audio numérique en utilisant un câble TOSLink.
13. SPDIF OUT: Connecte un récepteur audio numérique ou des hauts parleurs actifs en utilisant un
câble TOSLink.
14. LAN: Connecte une liaison internet ou réseau –NE JAMAIS connecter à un port HDBaseT.
15. DC 24V: une alimentation 24V peut être connectée, non indispensable.

Manuel Utilisateur Français
Installation
Important! Avant de débuter l’installation, assurez-vous que tous les appareils soient hors tension.
Les étapes suivantes se réfèrent à une installation de base, avec un équipement HDMI et USB dans une
installation KVM standard, si vous utilisez des appareils DVI, veuillez substituer les câbles HDMI par des
câbles DVI vers HDMI comme requis.
Merci de noter : la longueur maximale de câble HDMI qui peut être utilisée en entrée/sortie est de 5m
avec une résolution jusqu’à 4K 30Hz ou 2m avec une résolution 4K 60Hz.
1. Connectez votre source HDMI à l’émetteur de l’extender HDMI en utilisant un câble HDMI
2. Connectez votre ordinateur au port USB-H de l’émetteur en utilisant un câble USB Type A/A
mâle/mâle et assurez-vous d’avoir sélectionné Host sur le sélecteur (8).
3. Connectez une extrémité du câble Cat.5e (longueur max. 90m) ou Cat.6/7 (longueur max. 100m) au
port CAT.5e/6/7 Out (HDBaseT) du Transmitter/émetteur et l’autre extrémité au port CAT.5e/6/7 In
(HDBaseT) du Receiver/récepteur. L’utilisation de câble monobrin est recommandée.
4. Utilisez un autre câble HDMI pour connecter votre affichage HDMI au port HDMI de sortie (output)
de l’unité Receiver/récepteur.
5. Connectez un clavier et une souris USB aux ports USB-D sur le récepteur et assurez-vous que le
sélecteur (8) est en position Device.
6. Branchez l’alimentation DC au Transmitter/émetteur et mettez sous tension.
7. Mettez votre ordinateur et votre affichage HDMI sous tension pour compléter l’installation.
En plus des étapes d’installation de base ci-dessus, le C6 HDMI 2.0 & USB KVM Extender peut
également fournir les fonctionnalités additionnelle/optionnelles suivantes:
USB
Emetteur et récepteur disposent tous deux d’un port USB Type A labellisé USB-H (USB Host) pour la
connexion à un PC en utilisant un câble USB Type A mâle/mâle et deux ports USB Type A femelle
labellisés USB-D (USB Device) pour la connexion de périphérique USB basiques comme les claviers,
souris, clé USB ou imprimantes –Les Webcams ne sont pas prises en charge !
En utilisant le sélecteur USB Host/Device à l’avant de l’émetteur et du récepteur, il possible de définir
quels ports doivent être actifs sur chaque unité, de cette façon émetteur ou récepteur peuvent être en
mode Host ou Device. Pour que la fonction d’extension USB fonctionne, il nécessaire que l’émetteur et
le récepteur soit chacun dans un mode différent (Host ou Device).
Merci de noter :
Après avoir changé la sélection Host ou Device à l’aide du sélecteur (8) sur l’émetteur et le récepteur, il
est nécessaire de redémarrer les appareils en débranchent/rebranchant le connecteur d’alimentation sur
l’émetteur.
Ethernet 10/100
Les unités Transmitter/émetteur et Receiver/récepteur offrent toutes les deux un port de connexion RJ45
unique pour la connexion d’équipements réseau comme un routeur, switch réseau, caméra IP, point
d’accès sans fil ou Smart TV.
Série RS-232
Le Transmitter/émetteur et Receiver/récepteur offrent tous deux un bloc que connexion série pour
l’extension de signaux de contrôle.

Manuel Utilisateur Français
Contrôle infra rouge
Les unités Transmitter/émetteur et Receiver/récepteur offrent tous deux des ports IR In et Out, avec une
paire de câbles d’extension IR fournies. Les câbles d’extension permettent l’utilisation d’une
télécommande IR de l’émetteur vers le récepteur ou vice versa.
Audio numérique
Les unités Transmitter/émetteur et Receiver/récepteur offrent tous deux un port Coaxial SPDIF In et Out,
permettant aux signaux audio numériques d’être séparément transmis du Transmitter/émetteur au
Receiver/récepteur, du Receiver/récepteur au Transmitter/émetteur ou dans les deux directions
simultanément.
Audio analogique
Le Transmitter/émetteur dispose d’une entrée analogique stéréo via jack 3,5mm avec la sortie
correspondante sur le Receiver/récepteur, permettant à une source audio analogique additionnelle d’être
transmise en même temps qu’un signal HDMI.
Dépannage
Aucune image ne s’affiche sur l’écran.
En mai 2015, il a été constaté qu'il existe des différences significatives dans les longueurs/types de
câble et même les ports d’entrée qui peuvent être utilisés sur les différentes marques de HDTV en
utilisant l’HDMI 2.0 4K 60Hz. Si vous rencontrez des problèmes, veuillez s’il vous plait suivre les
étapes suivantes:
Essayez un autre port d’entrée sur votre HDTV.
Réduisez la longueur des câbles en entrée et sortie à 1m.
Essayez un autre modèle de câble HDMI de 1m.
Vérifiez que les connexions d’alimentation DC utilisées par l’alimentation externe sont bien
branchées et que la LED Power est allumée sur le Transmitter/émetteur et le Receiver/récepteur.
Vérifiez que le câble Cat.5e/6/7 est bien connecté et que les LED d’état jaune des deux ports
CAT5e/6/7 In et Out sont allumés.
Mettez tous les appareils hors tension, mettez les sous tension dans l’ordre suivant: en premier,
l’unité transmitter/émetteur, puis l’affichage et finalement la source.
Pour plusieurs appareils HDMI, il peut être utile de débrancher et rebrancher leurs connexions HDMI
pour réinitialiser le handshake et l’identification HDMI.
Réduisez la longueur des câbles Cat.5e/6/7 ou HDMI utilisés, ou utilisez une qualité de câbles
supérieure.
Les périphériques USB ne fonctionnent pas.
Assurez-vous que les connexions hôte et périphériques sont bien réalisées
Vérifiez que le sélecteur USB-D/USB-H (8) est régler sur Host sur une unité et sur Device sur l’autre
unité, en fonction de vos besoins.
Assurez-vous qu’aucun périphérique ou câble USB n’est raccordé sur un port non activé de
l’extender (par exemple : pas de câble connecté sur un port USB-H lorsque le sélecteur (8) est en
mode USB-D (Device)).
Si aucune des solutions ci-dessus ne fonctionnent, veuillez redémarrer l’ensemble de l’extender.

Manuale Italiano
Introduzione
Vi ringraziamo per aver acquistato l’Extender LINDY C6 HDMI 2.0 & USB KVM. Questo prodotto utilizza la
tecnologia HDBaseTTM 2.0 per trasmettere segnali HDMI (fino a 4K 60Hz), USB, Ethernet, RS-232, Audio
Digitali & Analogici e IR fino a 100m di distanza utilizzando un singolo cavo RJ45 Cat.6/Cat.7 di alta
qualità. Per rendere più agevole l’installazione dell’Extender ed in particolare il posizionamento dell’unità
ricevente questo dispositivo supporta la distribuzione dell’alimentazione (PoH: Power-over-HDBaseT) che
permette di fornire corrente all’unità remota da quella locale tramite il cavo cat.6/7.
Ideale per applicazioni AV e KVM grazie anche alla presenza di porte USB per collegare periferiche sia
sul trasmettitore che sul ricevitore con la possibilità di scegliere la direzione del segnale.
Nota Bene: Per ottenere risultati di elevata qualità vi consigliamo, specialmente su lunghe distanze,
l’utilizzo di cavi a conduttore monofilare (solid core).
Contenuto della confezione
KVM Extender C6 HDMI 2.0 & USB
Alimentatore 24V
Cavo Extender IR 1.4m x 2
Questo manuale
Caratteristiche
Estende segnali HDMI 2.0 non compressi fino a 100m di distanza tramite la tecnologia HDBaseT 2.0
Utilizza un singolo cavo per estendere segnali HDMI, USB, RS-232, IR, Ethernet e Audio
Funzione Power over HDBaseT integrata (permette di alimentare il Sistema con il solo alimentatore
connesso al trasmettitore)
Estensione Bi-direzionale dei segnali IR, Ethernet e Digital Audio
Specifiche
Supporta la tecnologia HDBaseT 2.0 e raggiunge 100m di distanza utilizzando cavi CAT6/7 o 90m
utilizzando cavi CAT5e
Conforme allo standard HDMI 2.0 e compatibile con HDMI 1.4
Risoluzioni HDMI 2.0: 4096/3840x2160p60, 1080p120
Risoluzioni HDMI 1.4: 3840x2160p30, 1080p24/30/50/60, 1080i, 720p, 576p, 480p
Profondità colore supportate:
30/36/48 bit (4:4:4) @ 1080p60
24 bit (4:4:4) @ 3840x2160p30
24 bit (4:2:0) @ 4096/3840x2160p60
Supporto segnali 3D incluso 1080p 3D
Supporto HDCP 2.2/1.4, CEC e Lip Sync passante
Formati Audio supportati: LPCM, DTS Digital, DTS HD, Dolby Digital & Dolby True HD
Supporto segnali IR bidirezionali (frequenze da 30 a 60kHz)
Estensione bidirezionale Audio digitale su canale esterno (SPDIF Coassiale)
Estensione addizionale per segnale audio analogico stereo su canale esterno (3,5mm Stereo)
Estensione di segnali USB da TX a RX o da RX a TX
Supporta USB 2.0, Ethernet 10/100 & RS-232 (110-115.2Kbps)
Lunghezza massima cavi HDMI: Fino a risoluzioni 4K 30Hz: 5m in ingresso e uscita / Per risoluzioni
4K 60Kz: 2m in ingresso e uscita
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.

Manuale Italiano
Panoramica
Trasmettitore –Pannello Anteriore & Posteriore
1. Indicatori LED:
Power: si illumina quando l’unità è alimentata
Link: si illumina quando è attiva la connessione tra Trasmettitore e Ricevitore, lampeggia quando la
connessione è debole ed è spento quando non vi è alcuna connessione.
HDCP: si illumina in presenza di un segnale HDMI con HDCP, lampeggia se il segnale HDMI non ha
HDCP ed è spento quando è disponibile un segnale HDMI.
FW: lampeggia durante il normale utilizzo dell’unità.
2. IR IN: Collegate a questa porta il cavo di estensione IR fornito per la ricezione dei comandi IR.
Assicuratevi che il telecomando abbia visibilità diretta del ricevitore IR.
3. IR OUT: Collegate a questa porta il cavo con l’emettitore IR fornito per la trasmissione dei comandi IR.
Assicuratevi che l’apparato da controllare abbia visibilità diretta dell’emettitore IR.
4. RS-232: Collegate questa porta ad un PC, controller o dispositivo seriale tramite terminal block a 3 vie
per inviare comandi RS-232.
5. AUDIO IN: Collegate questa porta ad un’uscita stereo tramite un cavo audio da 3.5mm o 3.5mm/RCA.
6. USB-D: Collegate queste porte a periferiche USB come stampante, tastiera, mouse o pen drive.
7. USB-H: Collegate questa porta ad PC per trasmettere dati o per controllare le porte USB-D del
ricevitore
8. USB-D/ USB-H Select: Commutate tra le modalità USB Host e USB Device (power cycle)
9. UPDATE: Per uso futuro
10. HDBaseT OUT: Collegate questa porta a quella HDBaseT IN sul ricevitore con un cavo CAT5e/6/7
per la trasmissione di tutti i segnali –non collegarla mai ad una porta di rete.
11. HDMI IN: Collegate questa porta ad una sorgente HDMI utilizzando un cavo HDMI.
12. SPDIF IN: Collegate questa porta una sorgente audio digitale utilizzando un cavo TOSLink.
13. SPDIF OUT: Collegate questa porta ad un ricevitore audio digitale o casse attive utilizzando un cavo
TOSLink.
14. LAN: Collegate questa porta ad una rete –non collegarla ad una porta HDBaseT.
15. DC 24V: Collegate l’alimentatore 24V DC incluso nella fornitura.

Manuale Italiano
Ricevitore –Pannello Anteriore & Posteriore
1. Indicatori LED:
Power: si illumina quando l’unità è alimentata
Link: si illumina quando è attiva la connessione tra Trasmettitore e Ricevitore, lampeggia quando la
connessione è debole ed è spento quando non vi è alcuna connessione.
HDCP: si illumina in presenza di un segnale HDMI con HDCP, lampeggia se il segnale HDMI non ha
HDCP ed è spento quando è disponibile un segnale HDMI.
FW: lampeggia durante il normale utilizzo dell’unità.
2. IR IN: Collegate a questa porta il cavo di estensione IR fornito per la ricezione dei comandi IR.
Assicuratevi che il telecomando abbia visibilità diretta del ricevitore IR.
3. IR OUT: Collegate a questa porta il cavo con l’emettitore IR fornito per la trasmissione dei comandi IR.
Assicuratevi che l’apparato da controllare abbia visibilità diretta dell’emettitore IR.
4. RS-232: Collegate questa porta ad un PC, controller o dispositivo seriale tramite terminal block a 3 vie
per inviare comandi RS-232.4. RS-232: Connect to a PC, Serial Controller or Serial device via terminal
block 3 way connection for the transmission of RS-232 commands.
5. AUDIO OUT: Collegate questa porta ad un ricevitore audio o a delle cuffie attive tramite un cavo
3.5mm o 3.5mm/RCA.
6. USB-D: Collegate queste porte a periferiche USB come stampante, tastiera, mouse o pen drive.
7. USB-H: Collegate questa porta ad PC per trasmettere dati o per controllare le porte USB-D del
ricevitore
8. USB-D/ USB-H Select: Commutate tra le modalità USB Host e USB Device (power cycle)
9. UPDATE: Per uso futuro
10. HDBaseT IN: Collegate questa porta a quella HDBaseT OUT sul Trasmettitore con un cavo
CAT5e/6/7 per la trasmissione di tutti i segnali –non collegarla mai ad una porta di rete.
11. HDMI OUT: Collegate questa porta ad un monitor HDMI utilizzando un cavo HDMI.
12. SPDIF IN: Collegate questa porta una sorgente audio digitale utilizzando un cavo TOSLink.
13. SPDIF OUT: Collegate questa porta ad un ricevitore audio digitale o casse attive utilizzando un cavo
TOSLink.
14. LAN: Collegate questa porta ad una rete –non collegarla ad una porta HDBaseT.
15. DC 24V: Collegate l’alimentatore 24V DC incluso nella fornitura.
