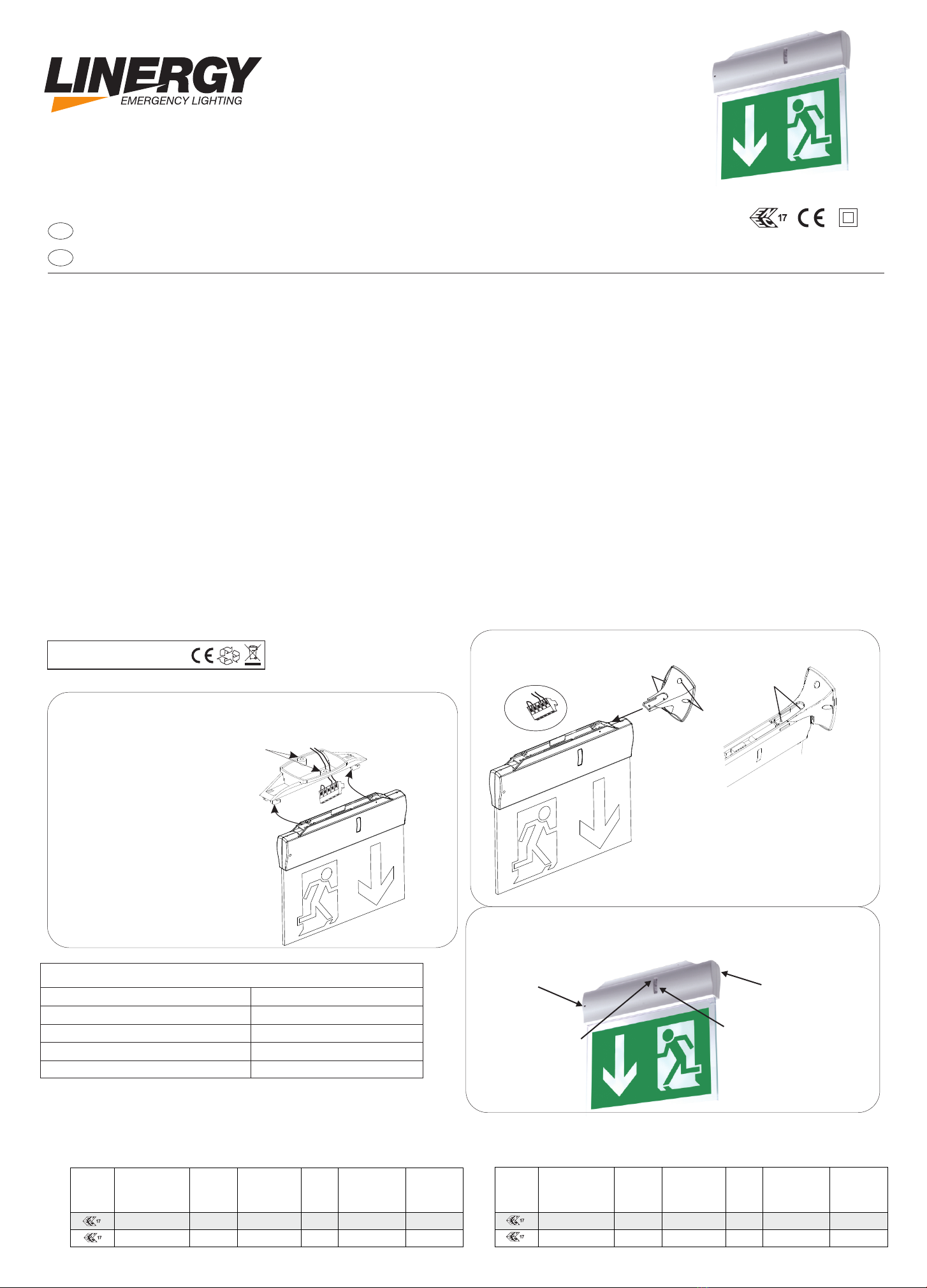

Linergy LYRA EVO Operating and maintenance manual

APPARECCHIO DI SEGNALAZIONE
SIGNALLING LUMINAIRE
LYRA EVO
ENERGY TEST - REST MODE
IP40
ISTRUZIONI PER L'INSTALLAZIONE E L'USO
INSTALLATION AND USE INSTRUCTIONS
I
UK
BATTERIE:
Sostituire la batteria ogni quattro anni o quando l'autonomia non è più quella nominale. Il tipo di batteria
e la data di produzione sono indicati con una marcatura sulla batteria (Fig.1). Inoltre c'è uno spazio da
riempire a cura dell'installatore con la data di entrata in funzione.
Attenzione: Le batterie al Ni-Cd e Ni-MH sono inizialmente scariche, la prima ricarica deve
durare almeno 48h.
BATTERIES:
It is recommended to substitute each battery every four years or when the nominal autonomy is not
guaranteed. The model and the date of production of the battery are written on it. Fill the field with the date
of the first starting (Fig.1).
Warning: The Ni-Cd and Ni-MH batteries are sold uncharged: the first charge must be 48h long.
GENERAL CHARACTERISTICS:
- Indicator green Led for the presence of the power supply.
- Indicatore red Led for the warnings signallings, only for -ABRT models.
- Operation with rechargeable Ni-Cd.
- Constant current electronic device for the charge of the battery.
- Electrical protection device for the excessive discharge of battery.
- Possibility to be put in the stand-by mode by remote control Commander (optiona)
- Plastic body in accordance with the rules in force.
- Insulating Class II
CARATTERISTICHE GENERALI:
- Led spia verde per presenza rete.
- Led spia rosso per segnalazione anomalie solo modelli -ABRT
- Funzionamento con batterie ricaricabili al Ni-Cd.
- Dispositivo di ricarica delle batterie a corrente costante.
- Dispositivo di protezione contro la scarica eccessiva della batteria.
- Possibilità di messa in stato di riposo tramite il comando remoto Commander (opzionale).
- Corpo in materiale plastico conforme alle normative vigenti.
- Classe di isolamento II
EN 60598-1 EN 60598-2-22
UNI EN 1838 2002/95/CE RoHS
C o m p l i a n t
MADE IN ITALY
230 Vac - 50 Hz
FUNZIONI DI TEST, SOLO PER MODELLI ENERGY TEST -ABRT
- La lampada esegue due tipi di test temporizzati: il test funzionale e il test di autonomia. I test
funzionale e di autonomia possono essere effettuati anche manualmente con il Commander quando la
batteria è in ricarica di mantenimento.
Durante il tempo di attesa il led verde lampeggia per segnalare che la lampada sta aspettando di
potere compiere i test.
Test funzionale: viene effettuato ogni 15 giorni e consiste nella accensione della lampada fluorescente
per una durata di 20 secondi. Per attivare il test funzionale manuale premere una volta il Commander
ON (effettuare una pressione breve della durata non superiore a 2 secondi)
Test di autonomia: viene effettuato ogni 90 giorni e consiste nella completa scarica della batteria. Per
far partire il test di autonomia premere una volta il Commander ON (effettuare una pressione lunga
della durata non inferiore a 10 secondi).
Disabilitazione dei test: tutti i test temporizzati possono essere inibiti tramite la pressione di un tasto
del Commander OFF, ad una seconda pressione del tasto ON i test temporizzati verranno riabilitati.
TEST FUNCTIONS, ONLY FOR SELF TEST MODELS - ABRT:
-The lamp makes two types of deliberate time tests: the functional test and the duration test. The
functional test and the duration test can be made also in the manual way with the use of the
Commander in the normal charge mode.
In the time of waiting the green led flashes to indicate that the lamp is waiting for the test.
The functional test: is done every 15 days and consists in the lighting of the fluorescent lamp for a
duration of 10 seconds. To start the manual functional test push one time the Commander ON (make a
short push no more than 10 seconds)
The duration test: is done every 90 days and consists in the complete discharge of the battery. To
start the duration test push one time the Commander ON (make a long push no less than 5 seconds).
Disabilitation of the tests: all deliberate time tests can be disabled with a pushing of the button of
Commander OFF, with a second pushing of the Commander ON deliberate time tests will be enabled.
Linergy
Batteria Ricaricabile / Rechargeable Battery
Entrata in funzione / Coming in operation.........................
mm.aaaa
4,8V Ni-Cd XXX C500*5
Per aprire il prodotto in caso di sostituzione batteria
To open the product to replace the battery
Per installare il prodotto a soffitto con la staffa in dotazione LVKTFS
For ceiling installation with the stirrup supplied as standard
MODELLI ENERGY TEST / SELF TEST MODELSMODELLI REST MODE / REST MODE MODELS
fig.1
1
Togliere il tappo trasparente
(da entrambe le faccie)
take off the transparent cover
(both sides)
2
Togliere la vite sotto il tappo trasparente
(da entrambe le faccie)
take off the screw under the transparent cover
(both sides)
3
Togliere la vite
(da entrambe le faccie)
take off the screw
(both sides)
4
Aprire il corpo della lampada
Open the body of the lamp
fig.3
MAINS SUPPLY ON, NO WARNING
TEST DISABLED, INHIBIT LUMINAIRE
BATTERY FAULT
WARNING LUMINAIRE
SEGNALETICA LED / LED SIGNALLING
VERDE ACCESO FISSO / GREEN ON PRESENZA RETE, NESSUNA ANOMALIA
TEST IN CORSO / TEST IN PROGRESS
TEST DISABILITATI, LAMPADA INIBITA
GUASTO BATTERIA
ANOMALIA LAMPADA
VERDE LAMPEGGIANTE / GREEN FLASHING
ROSSO LAMPEGGIANTE LENTO / RED SLOW FLASHING
ROSSO LAMPEGGIANTE VELOCE / RED FAST FLASHING
ROSSO ACCESO FISSO / RED ON
fig.2
1.Inserire la morsettiera con i cavi avvitati,
all’interno della staffa.
2. Avvitare la staffa al soffito tramite le viti
in dotazione.
3. Agganciare la lampada alla staffa tramite
gli agganci dedicati.
1.Insert the terminal block with the wires screwed,
inside the stirrup.
2. Screw the stirrup to the ceiling trough
the screws supplied.
3. Hook the luminaire to the strirrup trough the
hooks specified.
SE SE ON BA
2
1
3
3
SE SE ON BA
1
Per installare il prodotto a bandiera con la staffa in dotazione LVKTFB
For flag installation with the stirrup supplied as standard
SE SE ON BA
1
2
2
3
fig.2b
1.Inserire la morsettiera con i cavi avvitati,
nella sede dedicata.
2. Avvitare la staffa al muro con le viti in dotazione.
3. Avvitare la lampada alla staffa tramite
le viti in dotazione nei punti indicati.
1.Insert the terminal block with the wires screwed,
inside the famale connector.
2. Screw the stirrup to the wall trough
the screws supplied.
3. Screw the luminaire to the strirrup trough the
holes specified.
MARCHIO
MARK
CODICE
CODE
VISIBILITA’
VISIBILITY
AUTONOMIA
DURATION
TIPO
TYPE
BATTERIA
BATTERY
RICARICA
RECHARGE
LV 32 N10 ABR 32m 1h SA NiCd 6V 0,5Ah 12h
LV 32 N30 ABR 32m 3h SA NiCd 6V 0,5Ah 12h
MARCHIO
MARK
CODICE
CODE
VISIBILITA’
VISIBILITY
AUTONOMIA
DURATION
TIPO
TYPE
BATTERIA
BATTERY
RICARICA
RECHARGE
LV 32 N10 ABRT 32m 1h SA NiCd 6V 0,5Ah 12h
LV 32 N30 ABRT 32m 3h SA NiCd 6V 0,5Ah 12h

LINERGY S.R.L. - via A. De Gasperi 9 - Acquaviva Picena (AP) - ITALY - tel.[phone] - fax [phone] - www.linergy.it - [e-mail] - ISTLYRAEVO - Ver. 1.1
(Solo per modelli Energy Test e Spy System) Spingendo il pulsante per 10 secondi si avvia il test di
autonomia manuale.
(Only for Energy Test and Spy System models) The manual duration test will start by pushing the
button for 10 seconds.
Durante l’esecuzione del test, una ulteriore pressione del pulsante annulla il test stesso.
During the test execution, the test will be cancelled by pushing the button one more time.
In assenza di rete - without the mains supply:
Se il prodotto è acceso, una pressione del pulsante lo spegne (messa in Rest Mode).
If the product is turned on, pushing the button will turn it off (rest mode state).
Una ulteriore pressione lo riaccende - It will turn on again by pushing the button one more time.
La condizione di Rest Mode viene annullata al ritorno della tensione di rete.
The Rest Mode state will be reset after the main supply returns.
In presenza di rete - With the main supply:
Spingendo il pulsante per un secondo si avvia il test funzionale manuale (durata test 20 sec).
N.B. Un eventuale fallimento del test NON viene segnalato nei modelli Rest Mode.
The functional test will start pushing the button for one second. (test duration 20 sec.)
Note: A failure in the test is NOT indicated in the Rest Mode models.
Spingendo il pulsante per circa 3 secondi si configura la lampada da massima intensità a
intensità ridotta (dimming).
Per ritornare alla massima intensità spingere di nuovo il pulsante per 3 secondi.
The product can be configured for reduced luminosity by pushing the button for about 3
seconds (dimming)
The product can be configured again for full luminosity by pushing the button for 3 seconds.
FUNZIONI DEL PULSANTE / BUTTON FUNCTIONS
COLLEGAMENTI ELETTRICI - INIBIZIONE
ELECTRICAL CONNECTIONS - INHIBITION
NON PERMANENTE (SE) / NOT MAINTAINED
Mai collegare i morsetti A-B-ON alla tensione di rete.
Do not connect A-B-ON terminals to supply voltage.
- PERMANENTE (SA) / MAINTAINED
Fig. 4 Fig. 5
Attenzione: In caso di utilizzo dell’art. COMMANDER non collegare il ponte a filo su A-B, e una volta effettuato il collegamento come fig.6-7 (linea tratteggiata),
IN PRESENZA DI RETE, tenere premuto per 10 s il tasto ON, affinché la lampada si configuri in “MODO DI RIPOSO”.
NOTA: Da questa situazione è possibile ritornare alla configurazione di fabbrica spingendo il tasto OFF per 10 s.
Attention: When using the COMMANDER do not connect the jumper wire on A-B and, once the connection is made as in figure 6-7 (broken line),
WITH THE MAINS SUPPLY ON hold the ON button for 10 s so that the lamp gets configured in “REST MODE.
NOTE: from this situation it is possible to return to the factory default configuration by pushing the OFF button for 10 s.
COLLEGAMENTI ELETTRICI - REST MODE CON COMMANDER
ELECTRICAL CONNECTIONS - REST MODE WITH COMMANDER
Morsetti ON-B chiusi = Lampada in SA.
Mai collegare i morsetti A-B-ON alla tensione di rete
ON-B terminals closed = Lamp as MAINTAINED.
Do not connect A-B-ON terminals to supply voltage.
230V~
50Hz
SE
SE SE ON BA
NL
230V~
50Hz
SE
SE SE ON BA
NL
Il cassonetto barrato sull’apparecchio specifica che il prodotto deve essere
consegnato ai centri di raccolta autorizzati per un corretto smaltimento. Rivolgersi
all’ufficio competente del proprio ente locale per informazioni sulla raccolta e sui
termini di legge.
The crossed out waste bin symbol indicates that the product should be taken to an
authorized waste collection centre which can dispose of it properly. For information
on waste collection centres and on current waste disposal legislation, please
contact your local waste disposal authority.
CONDIZIONI DI GARANZIA / WARRANTY CONDITION
La garanzia sugli apparecchi di emergenza è di 2 anni dalla data di vendita. La
garanzia decade se il prodotto è stato manomesso o riparato da personale non
autorizzato LINERGY.
The warranty on the emergency luminaire is 2 years from the sales date. The
warranty voids if the product has been mishandled or repaired by personnel not
authorized by LINERGY.
Fig. 6 Fig. 7
Applicare i pittogrammi su entrambe le facce
per non disperdere il flusso luminoso.
Put the pictogram on the both side to not lost the flux
ATTENZIONE / WARNING
Applicare il pittogramma sul bordo adesivo del pannello.
Put the pictogram on the adhesive side of the panel.
NON PERMANENTE (SE) / NOT MAINTAINED - PERMANENTE (SA) / MAINTAINED
230V~
50Hz
SE
Do not connect A-B-ON terminals to supply voltage.
SE SE ON BA
AB
(OPZIONALE)
(OPTIONAL)
230V~
COMMANDER
230V~
50Hz
SE
SE SE ON BA
AB
(OPZIONALE)
(OPTIONAL)
230V~
COMMANDER
Morsetti ON-B chiusi = Lampada in SA.
Mai collegare i morsetti A-B-ON alla tensione di rete
Mai collegare i morsetti A-B-ON alla tensione di rete
ON-B terminals closed = Lamp as MAINTAINED.
Do not connect A-B-ON terminals to supply voltage.
Presenza
RETE
Abilitazione
Emergenza
COMMANDER
ON
OFF
A
B
I
L
I
T
A
Z
I
O
N
E
Presenza
RETE
Abilitazione
Emergenza
COMMANDER
ON
OFF
A
B
I
L
I
T
A
Z
I
O
N
E
NL NL
