Lionelo Babyline 5.1 User manual

EN
Introduction
Dear customer!
Thank you for placing trust in us and choosing Lionelo Care.
We provide you with a product perfect for everyday use thanks to the use of high-quality materials
and modern solutions.
We are sure that the product will satisfy your requirements as it has been designed with utmost
care.
Before you use the product, please read this manual carefully.
Should you have any remarks or reservations concerning the product, please contact us:
[email protected]
IMPORTANT INFORMATION
NOTE
Please read this manual before you use the device for the first time to see all its functions and use it
in accordance with intended use.
1. Only adults are allowed to install the device. Keep the device out of reach of children.
2. This device is not a toy. Do not let children play with it.
3. This product does not serve to replace adult supervision.
4. Do not place a baby unit or cables in the baby’s cot or within its reach (at least 1 meter of distance
must be kept) because the child may get injured or be strangled!
5. Do not use the product near water or sources of heat.
6. Use feeder cables supplied only.
7. Make sure plug contacts and cables do not contact sharp or metal items.
DESCRIPTION OF PARENT UNIT (located near parent)
13

EN

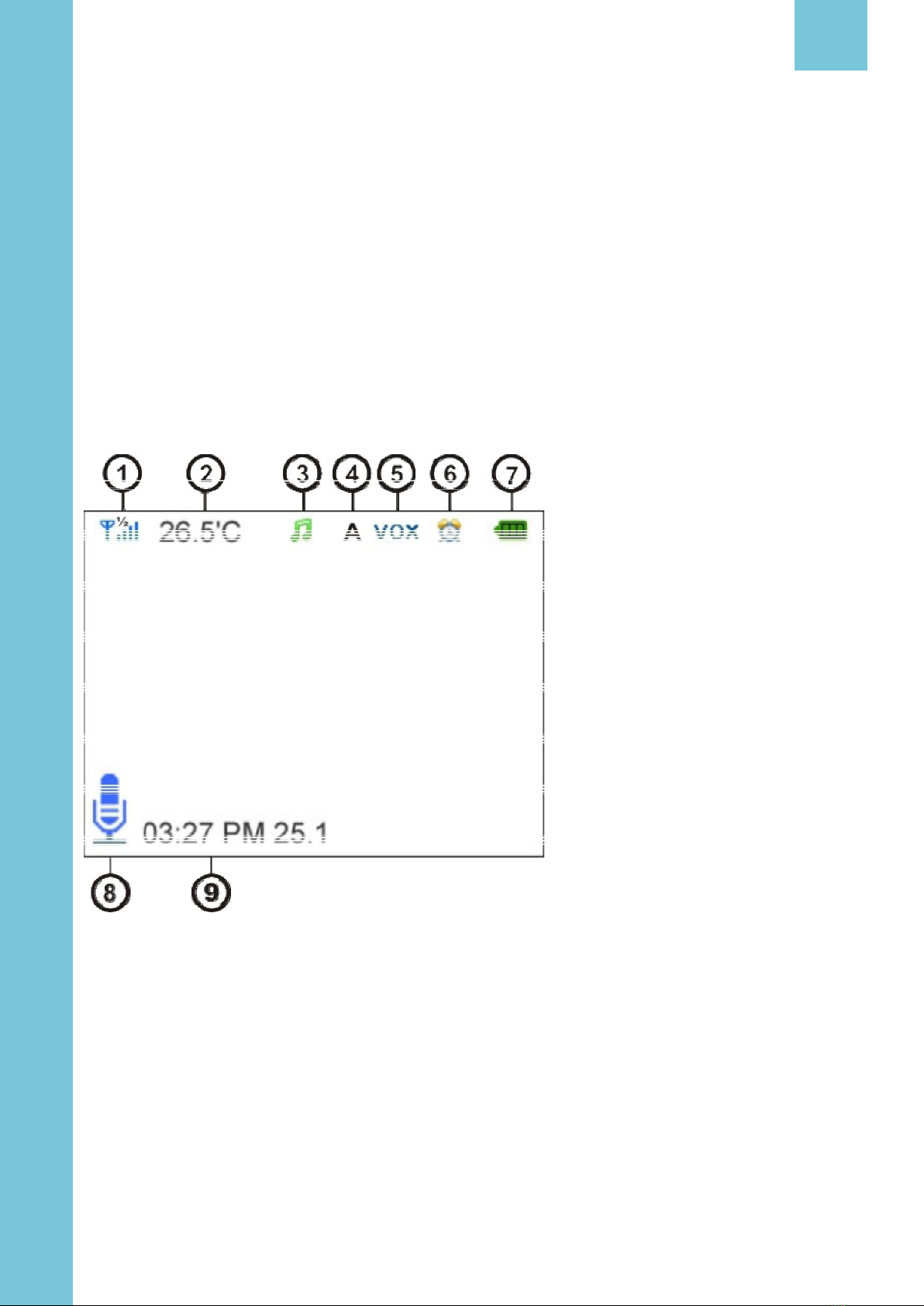

PARENT UNIT SCREEN ICONS
1. Power connector
2. LCD display
3. Power LED
4. Signal LED
5. Microphone
6. Volume key – (volume down) / „left” button / automatic unit switch
7. Music ON/OFF
8. Talk key/MENU navigation key
9. Volume key + (volume up / „right” button / manual unit switch
10. OK / Menu key
11. Power/return key
12. Speaker
13. Battery
1. Signal strength indicator and unit number (1 or 2)
2. Unit temperature
3. Lullaby play
4. Automatic switch activated
5. VOX mode activated
6. Alarm activated
7. Battery charging indicator
8. Talk function activated
9. Date and time

EN
DESCRIPTION OF BABY UNITS (located near child)
1. Light sensor
2. Camera
3. Power LED
4. Microphone
5. Infrared light
6. Feeder connector
7. Temperature sensor
8. Steam key
9. Speaker
USE

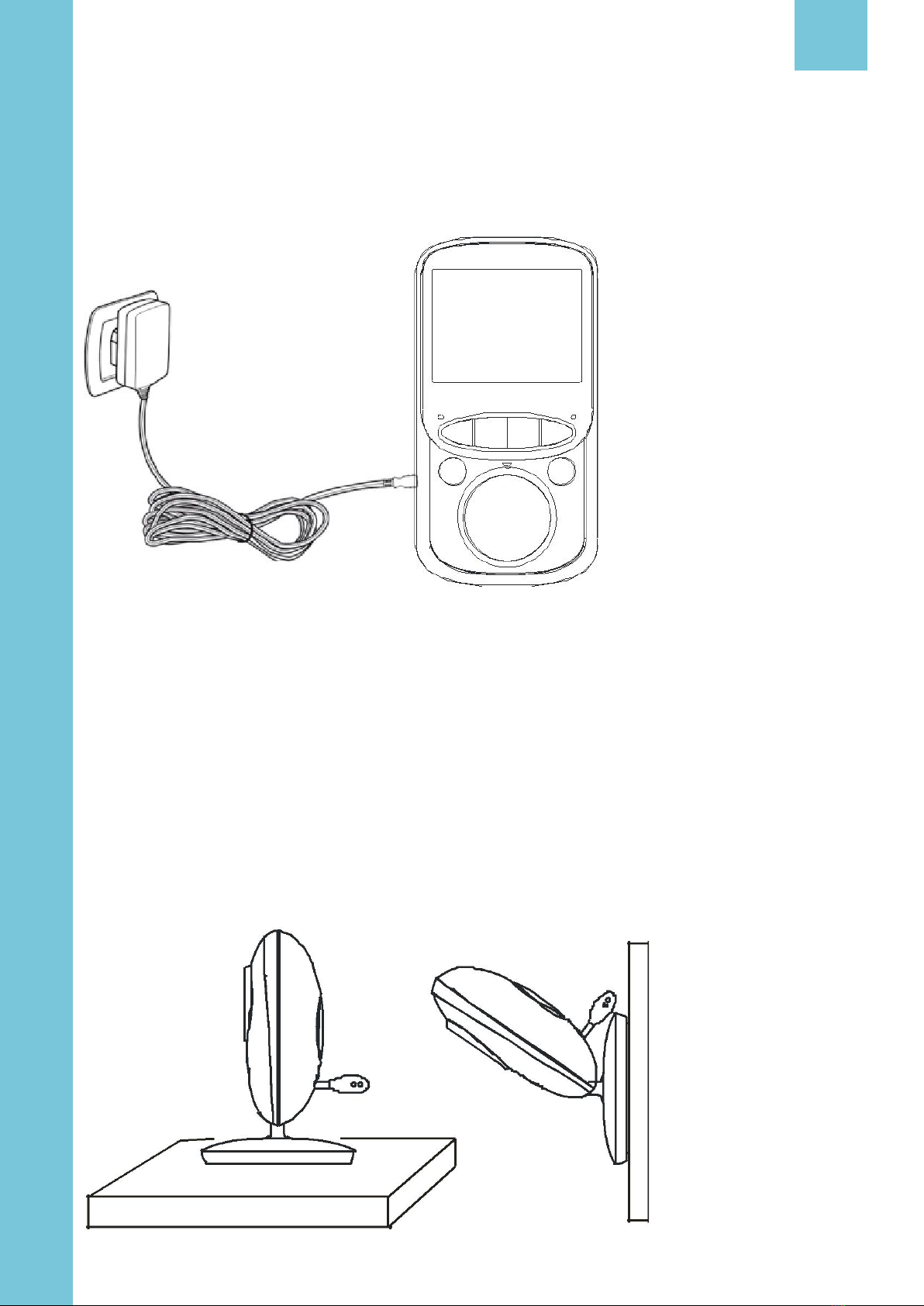

How to provide power supply and switch the unit on

EN
How to provide power supply and switch the unit on
USING VIDEO BABY MONITOR
Setting up
Place the baby unit in a convenient place (e.g. on the table) and point the camera towards the area
you want to monitor.
1. Connect a feeder plug to a baby unit and the other end to the socket.
NOTE: Use the feeder cable supplied only.
2. The baby unit will activate automatically after you have provided power supply.
3. Blue LED suggests that the baby unit is active.
It is advisable to charge the parent unit fully before you use it. By doing so, the device can work on
battery in case of a power failure.
1. Connect the feeder plug to the parent unit and the other end to the socket.
NOTE: Use the feeder cable supplied only.
2. The display will illuminate after a few seconds and charging icon will be displayed. This means
that battery is being charged.
3. Press and hold the power button to switch the parent unit on.
4. To switch the unit o, press and hold the power button.

EN
NOTE
Do not place the baby unit or cables in the baby’s cot or within its reach (at least 1 meter of distance
must be kept) because the child may get injured or be strangled!
In the event of image or sound interference, change the location of the devices and make sure they
are not close to other electric equipment.
Pairing units
The baby unit and parent unit are paired by default. It is not necessary to pair them again, unless the
baby unit has lost connection with the parent unit. If necessary, see MENU – Camera registration.
VOX function
VOX mode can be activated in the device’s menu.
VOX mode automatically puts the display in the sleep mode to save battery. When the baby unit de-
tects any sound, the parent unit responds to this, activates the display and preview of a unit which
detected the sound.
Music player
Press the music button to play the lullaby in baby units. Press the button again to turn it o.
Talk function
In the screen you can see icon 1 or 2 which tell you which baby unit is currently displayed in the
screen. If you wish to start talking to your child, press and hold talk function button. The talk symbol
will be displayed at the bottom of the screen.
Volume adjustment
When playing, press the volume – key to decrease volume or volume + to increase it. The display will
show current volume.
Automatic/manual camera switch
Press and hold „left” key to activate/deactivate automatic baby unit switching. The active mode will
be signaled by the icon “A” on the parent unit’s display. The image from baby units will switch every
5 seconds.
Press and hold „right” key to switch image from one camera to the other manually.
MENU

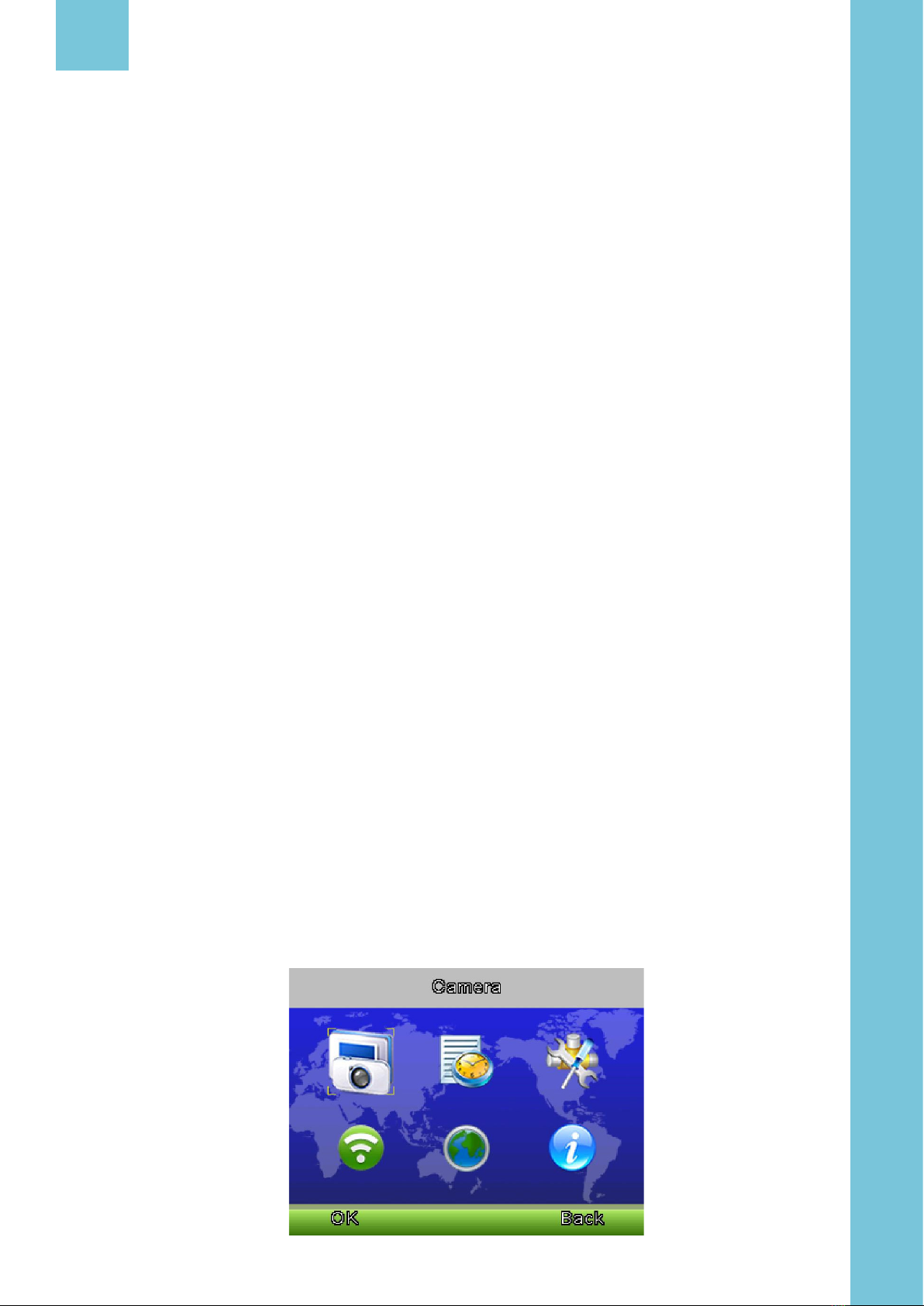

Main menu

EN
Press „OK./Menu” key on the screen to enter the main menu. You can find 6 items there:
1. Camera registration (pairing units)
2. Alarm
3. Settings
4. VOX
5. Languages
6. System info
To move a cursor and select an item, press “left” or “right” button. Next press “OK/Menu” button to
enter the item you have selected.
Press power/return button to return to main screen.

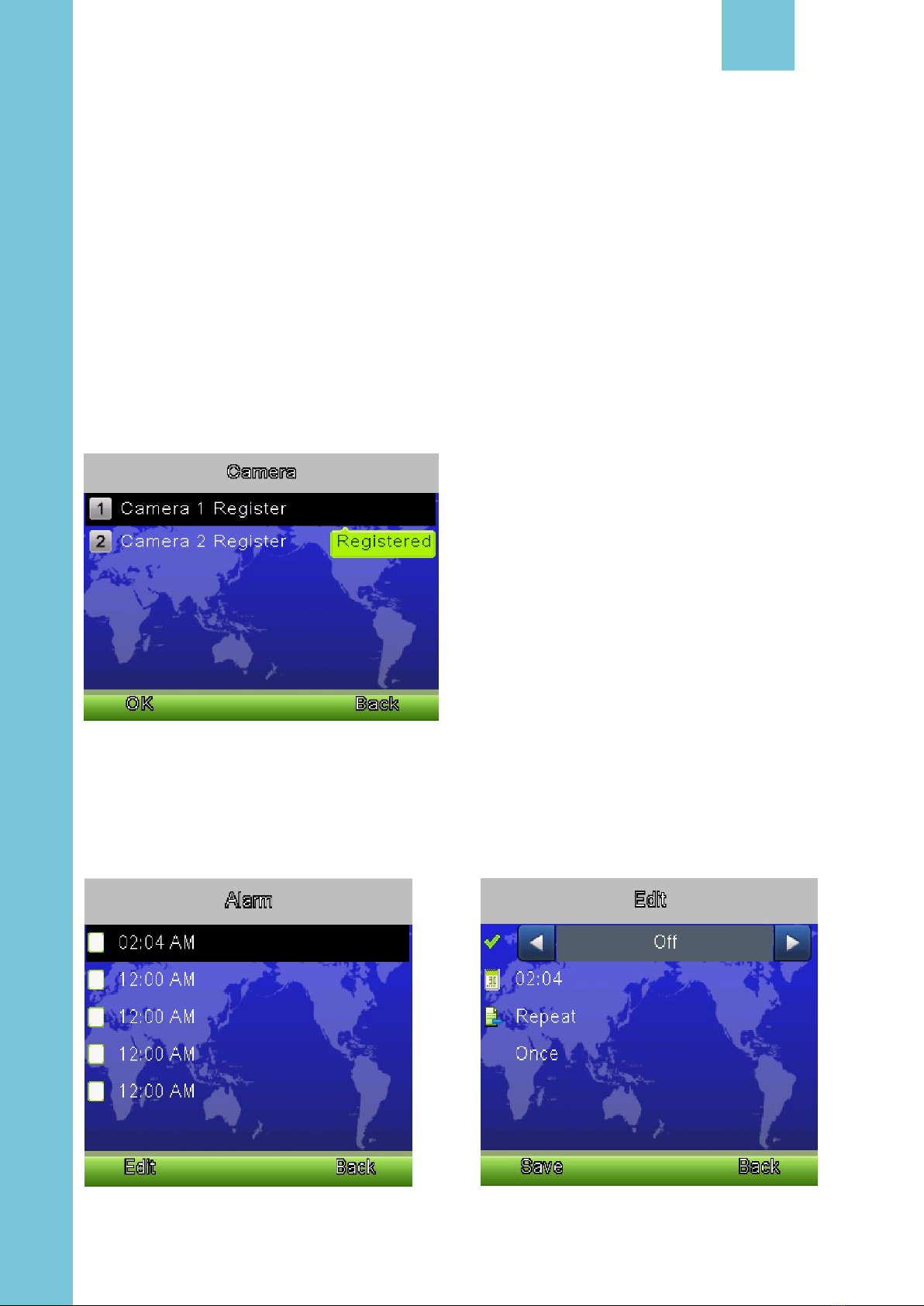

Camera registration
Press „OK./Menu” button to enter registration window, select “camera 1 register”, next press pairing
button on the baby unit.
Select “Camera 2 register”, press pairing button on the other baby unit.
This way you can pair baby units with the parent unit.
Alarm

EN
Enter alarm functions, press „right” button to activate, next press talk function button to move a
cursor and “right/left” button to change value.
SETTINGS
Date and time
This menu contains 2 options:
Set time/date
Set format
Temperature unit
Set the temperature in Celsius or Fahrenheit.
Anti-flicker
In this option you can set a frequency - 50/60Hz – in order to reduce interference in the image.
Camera switching mode
There are two camera switching modes: automatic and manual, press “right” button to move a cur-
sor and select either mode. You can also set modes with “left/right” buttons (see: Automatic/manu-
al camera switching).

EN
Pictures are for reference only. The real design of products may dier from pictures presented.
LCD backlight
It is possible to adjust the brightness of LCD and sleep mode time in menu.
VOX mode
This menu contains 2 items:
Set working mode of the device: normal or VOX.
Change VOX mode sensitivity.
Language
Here you can select language.
System information
It displays information on the system.

PL
Wprowadzenie
Drogi Kliencie!
Dziękujemy za obdarzenie nas zaufaniem i wybranie marki Lionelo Care.
Oddajemy w Twoje ręce produkt idealny do codziennego użytkowania dzięki wykorzystaniu wysokiej
jakości materiałów i nowoczesnych rozwiązań technologicznych.
Jesteśmy pewni, że dzięki ogromnej staranności wykonania spełni on Twoje wymagania.
Przed użyciem produktu zapoznaj się dokładnie z poniższą instrukcją obsługi.
Jeśli masz jakiekolwiek uwagi lub pytania do zakupionego produktu, skontaktuj się z nami:
[email protected]
WAŻNE INFORMACJE
UWAGA
Prosimy o przeczytanie tej instrukcji przed przystąpieniem do obsługi urządzenia, aby zapoznać się z
jego funkcjami i wykorzystać je zgodnie z przeznaczeniem.
1. Do montażu upoważnione są wyłącznie osoby dorosłe. Urządzenie należy trzymać w miejscu nie-
dostępnym dla dzieci.
2. To urządzenie nie jest zabawką. Nie pozwól, aby dzieci się nim bawiły.
3. Niniejszy produkt nie zastępuję nadzoru osoby dorosłej nad dzieckiem
4. Nie umieszczaj nadajnika lub przewodów w łóżeczku dziecka lub w jego zasięgu (min. 1 metr odle-
głości), ponieważ istnieje ryzyko zranienia lub uduszenia dziecka!
5. Nie korzystaj z produktu w pobliżu wody lub źródeł ciepła.
6. Korzystaj wyłącznie z zasilaczy dostarczonych w zestawie.
7. Unikaj kontaktu styków wtyczki oraz przewodów z przedmiotami ostrymi lub metalowymi.

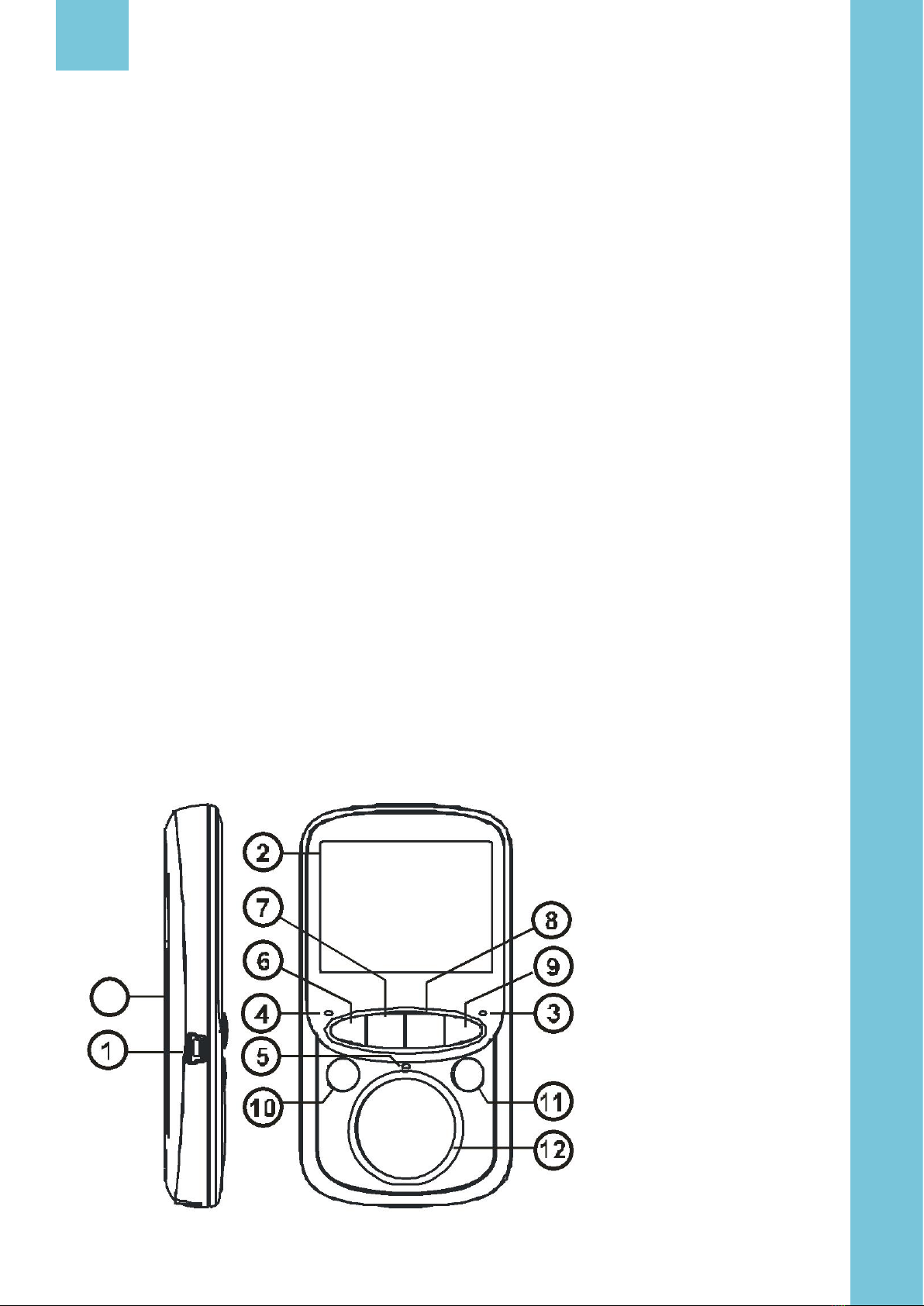

OPIS ODBIORNIKA (umieszczany przy rodzicu)
13

PL
IKONY NA EKRANIE ODBIORNIKA
1. Złącze zasilania
2. Wyświetlacz LCD
3. Dioda zasilania
4. Dioda sygnału
5. Mikrofon
6. Przycisk głośności – (ciszej) / przycisk „w lewo” / automatyczny przełącznik między nadajnikami
7. Przycisk muzyki ON/OFF
8. Przycisk funkcji mówienia / przycisk przełączania w MENU
9. Przycisk głośności + (głośniej) / przycisk „w prawo” / ręczny przełącznik między nadajnikami
10. Przycisk OK / Menu
11. Przycisk zasilania / powrotu
12. Głośnik
13. Bateria
1. Wskaźnik siły sygnału i numer wyświetlanego nadajnika (1 lub 2)
2. Temperatura przy danym nadajniku
3. Odtwarzanie kołysanki
4. Aktywowano automatyczne przełączanie
5. Aktywowano tryb VOX
6. Aktywowano alarm
7. Wskaźnik naładowania baterii
8. Aktywowano funkcję mówienia
9. Data i godzina

PL
OPIS NADAJNIKÓW (umieszczany przy dziecku)
1. Czujnik światła
2. Kamera
3. Dioda zasilania
4. Mikrofon
5. Dioda podczerwieni
6. Złącze zasilacza
7. Czujnik temperatury
8. Przycisk parowania
9. Głośnik
UŻYCIE

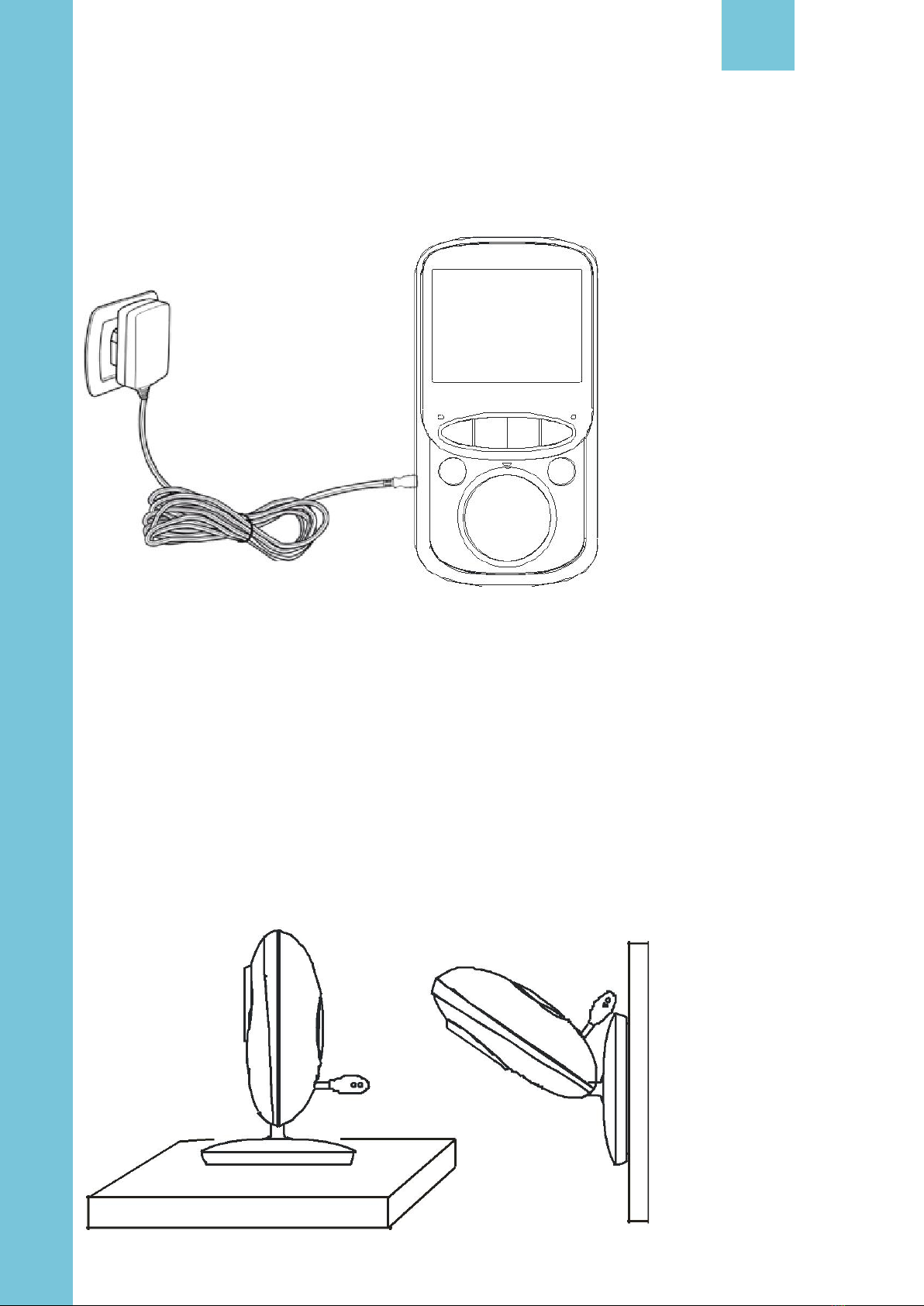

Zasilanie i włączenie nadajnika

PL
Zasilanie i włączenie odbiornika
OBSŁUGA ELEKTRONICZNEJ NIANI
Ustawienie
Umieść nadajnik w dogodnym miejscu (np. na stole) oraz skieruj kamerę w kierunku, który chcesz
monitorować.
1. Podłącz wtyczkę zasilacza do nadajnika, a drugi koniec do gniazda zasilania.
UWAGA: Korzystaj wyłącznie z zasilacza dostarczonego w zestawie.
2. Nadajnik uruchomi się automatycznie po podłączeniu zasilania.
3. Niebieska dioda wskazuje, że nadajnik jest aktywny.
Zaleca się pełne naładowanie odbiornika przed użyciem. W ten sposób możliwa będzie praca urzą-
dzenia na baterii w razie odłączenia zasilania.
1. Podłącz wtyczkę zasilacza do odbiornika, a drugi koniec do gniazdka sieciowego.
UWAGA: Korzystaj wyłącznie z zasilacza dostarczonego w zestawie.
2. Wyświetlacz zaświeci się po kilku sekundach oraz pojawi się ikona ładowania, co oznacza, że trwa
ładowanie baterii.
3. Wciśnij i przytrzymaj przycisk zasilania, aby włączyć odbiornik.
4. Aby wyłączyć odbiornik, wciśnij i przytrzymaj przycisk zasilania.

PL
UWAGA
Nie umieszczaj nadajnika lub przewodów w łóżeczku dziecka lub w jego zasięgu (min. 1 metr odle-
głości), ponieważ istnieje ryzyko zranienia lub uduszenia dziecka!
W przypadku zakłóceń obrazu lub dźwięku, należy umieścić urządzenia w innym miejscu oraz upew-
nić się, że nie znajdują się w pobliżu innych urządzeń elektrycznych.
Parowanie nadajników
Nadajniki i odbiornik są domyślnie sparowane. Nie ma konieczności ponownego parowania, chyba że
nadajnik stracił połączenie z odbiornikiem. Jeśli istnieje taka potrzeba, patrz dział MENU Rejestracja
kamery.
Funkcja VOX
Tryb VOX ustawia się w menu urządzenia.
Tryb VOX automatycznie uaktywnia tryb wygaszania wyświetlacza, aby oszczędzać baterię. Gdy na-
dajnik zarejestruje dźwięk, odbiornik zareaguje na tę sytuację, włączy wyświetlacz i podgląd nadajni-
ka, który zarejestrował dźwięk.
Odtwarzacz muzyki
Wciśnij przycisk muzyki, aby włączyć kołysankę w nadajnikach. Wciśnij przycisk ponownie, aby wy-
łączyć.
Funkcja mówienia
Na ekranie widnieje ikona 1 lub 2, informując który nadajnik jest aktualnie wyświetlany na ekranie.
W przypadku gdy chcemy rozpocząć rozmowę z dzieckiem, wciśnij oraz przytrzymaj przycisk funkcji
mówienia. Symbol rozmowy zostanie wyświetlony w dolnej części ekranu.
Regulacja głośności
W czasie odtwarzania, wciśnij przycisk głośności –, aby zmniejszyć natężenie dźwięku lub przycisk
głośności +, aby zwiększyć. Na wyświetlaczu pojawi się aktualny poziom głośności.
Automatyczne/ręczne przełączanie kamery
Wciśnij i przytrzymaj przycisk „w lewo”, aby włączyć/wyłączyć automatyczne przełączanie między
nadajnikami. Włączony tryb będzie zasygnalizowany przez ikonę „A” na wyświetlaczu odbiornika.
Obraz z kamer nadajników będzie przełączać się co 5 sekund.
Wciśnij i przytrzymaj przycisk „w prawo”, aby ręcznie przełączyć obraz z jednej kamery na drugą.
MENU
Główne menu

PL
Wciśnij przycisk “OK/Menu” na ekranie, aby wejść do głównego menu, znajduje się tam 6 pozycji:
1. Rejestracja kamery (parowanie nadajników)
2. Alarm
3. Ustawienia
4. VOX
5. Języki
6. Informacje o systemie
Aby przesunąć kursor i wybrać pozycję, wciśnij przycisk „w lewo” lub „w prawo”. Następnie wciśnij
przycisk „OK / Menu”, aby wejść do wybranej opcji.
Wciśnij przycisk zasilania / powrotu, aby powrócić do głównego ekranu.
Rejestracja kamery
Wciśnij przycisk „OK / Menu”, aby wejść do okna rejestracji, wybierz „rejestracja kamery 1”, następnie
wciśnij przycisk parowania na nadajniku.
Wybierz „rejestracja kamery 2”, wciśnij przycisk parowania na drugim nadajniku.
Tym sposobem nadajniki zostaną sparowane z odbiornikiem.
Alarm

PL
Wejdź do funkcji alarmu, wciśnij przycisk „w prawo”, aby aktywować, następnie wciśnij przycisk
funkcji mówienia, aby przesunąć kursor oraz przycisk „w prawo/lewo”, aby zmienić wartość.
USTAWIENIA
Data i godzina
W tym menu znajdują się 2 pozycje:
Ustawienie czasu/daty
Ustawienie formatu
Jednostka temperatury
Ustawienie wartości temperatury w stopniach Celsjusza lub Fahrenheita.
Redukcja zakłóceń obrazu
W tej opcji można ustawić częstotliwość 50/60Hz w celu redukcji zakłóceń na wyświetlanym obrazie.
Tryb przełączania kamery
Dostępne są dwa tryby przełączania kamery: automatyczny i ręczny, wciśnij przycisk „w prawo”, aby
przesunąć kursor oraz wybrać jeden z trybów. Tryby można również ustawiać przyciskami „w lewo/
prawo” (patrz: Automatyczne/ręczne przełączanie kamery).

PL
Zdjęcia mają charakter poglądowy, rzeczywisty wygląd produktów może różnić się od prezentowa-
nego na zdjęciach.
Podświetlenie LCD
Istnieje możliwość dostosowania jasności ekranu LCD oraz czas po którym ekran się wygasza, będąc
w opcjach menu.
Tryb VOX
W tym menu znajdują się 2 pozycje:
Ustawienie trybu pracy urządzenia: normalny lub VOX.
Zmiana czułości trybu VOX.
Język
Opcja umożliwia wybór języka.
Informacje o systemie
Wyświetla informacje o systemie.

DE
EINLEITUNG
Sehr geehrte Kunden!
Wir bedanken uns für Ihr Vertrauen und Auswahl der Marke Lionelo Care.
Wir geben zu Ihren Händen ein Produkt über, das dank hochwertigen Materialien und innovativen
technologischen Lösungen perfekt für den täglichen Gebrauch ist.
Wir sind sicher, dass dank einer sehr sorgfältigen Ausführung unser Produkt Ihre Anforderungen
erfüllt. Vor dem Gebrauch lesen Sie genau die vorliegende Bedienungsanleitung durch.
Falls Bemerkungen oder Fragen zum gekauften Produkt, nehmen Sie mit uns Kontakt auf:
[email protected]
WICHTIGE INFORMATIONEN
ACHTUNG
Bitte, die vorliegende Bedienungsanleitung vor dem Gebrauch des Gerätes durchzulesen, um seine
Funktionen kennen zu lernen und sie bestimmungsgemäß zu verwenden.
1. Die Montage sollen nur die erwachsenen Personen durchführen. Das Gerät soll außerhalb der Re-
ichweite von Kindern aufbewahrt werden.
2. Dieses Gerät ist kein Spielzeug. Lassen Sie nicht, dass die Kinder mit ihm spielen.
3. Dieses Gerät darf nicht statt Aufsicht von Erwachsenen über das Kind verwendet werden.
Platzieren Sie den Sender oder die Kabel im Kinderbettchen oder in der Nähe (min. 1 Meter der Ent-
fernung) nicht, weil es ein Verletzungsrisiko oder Ersticken des Kindes besteht!
4. Benutzen Sie das Gerät nicht in der Nähe vom Wasser oder Wärmequellen.
5. Benutzen Sie nur die im Set mitgelieferten Netzteile.
6.Vermeiden Sie den Kontakt von Steckkontakten und Kabeln mit den scharfen oder metallen Ge-
genständen.
BESCHREIBUNG DES EMPFÄNGERS (neben dem Elternteil platziert)
13

DE
IKONEN AUF DEM BILDSCHIRM DES EMPFÄNGERS
1. Netzanschluss
2. LCD-Bildschirm
3. Power-Diode
4. Signaldiode
5. Mikrofon
6. Taste der Laustärke – (leiser) / Taste „nach links” / automatische Umschaltung zwischen den Sendern
7. Musik-Taste ON/OFF
8. Taste der Sprechen-Funktion / Umschaltung-Taste im MENU
9. Taste der Laustärke + (lauter) / Taste „nach rechts” / manuelle Umschaltung zwischen den Sendern
10. OK / Menü -Taste
11. Bedienknopf / Zurück-Taste
12. Lautsprecher
13. Batterie
1. Signalstärkeanzeige und Nummer des angezeigten Senders (1 oder 2)
2. Temperatur neben dem Sender
3. Abspielen vom Schlaflied
4. Automatische Umschaltung aktiviert
5. VOX-Modus aktiviert
6. Alarm aktiviert
7. Batteriezustandsanzeiger
8. Sprechen-Funktion aktiviert
9. Datum und Zeit
