Little Giant BSC33 User manual

BSC33 & BSC50V Euent Pumps
OWNER'S MANUAL
English
EN
This submersible pump is for use in basins or lift stations and is suitable for
pumping clear water or effluent gray water with up to ⅜-inch (9.53 mm)
spherical semi-solids. Do not use the pump in applications where sewage or
any other debris (gravel, sand, floating debris, etc.), abrasives, or corrosives are
present.
The pump motor is equipped with an automatic resetting thermal protector
and may restart unexpectedly. Protector tripping indicates motor overloading
or overheating, which can be caused by application issues such as an
obstructed pump impeller, switch stuck in the ON position, pump running dry,
pump air-locked, pump short cycling, excessively high or low voltage supply, or
possibly a pump, motor, bearing, or seal that have reached the end of their use-
ful life.
This product is covered by a Limited Warranty for a period of 2 years from the date of original purchase by
the consumer. For complete warranty information, refer to www.LittleGiant.com.

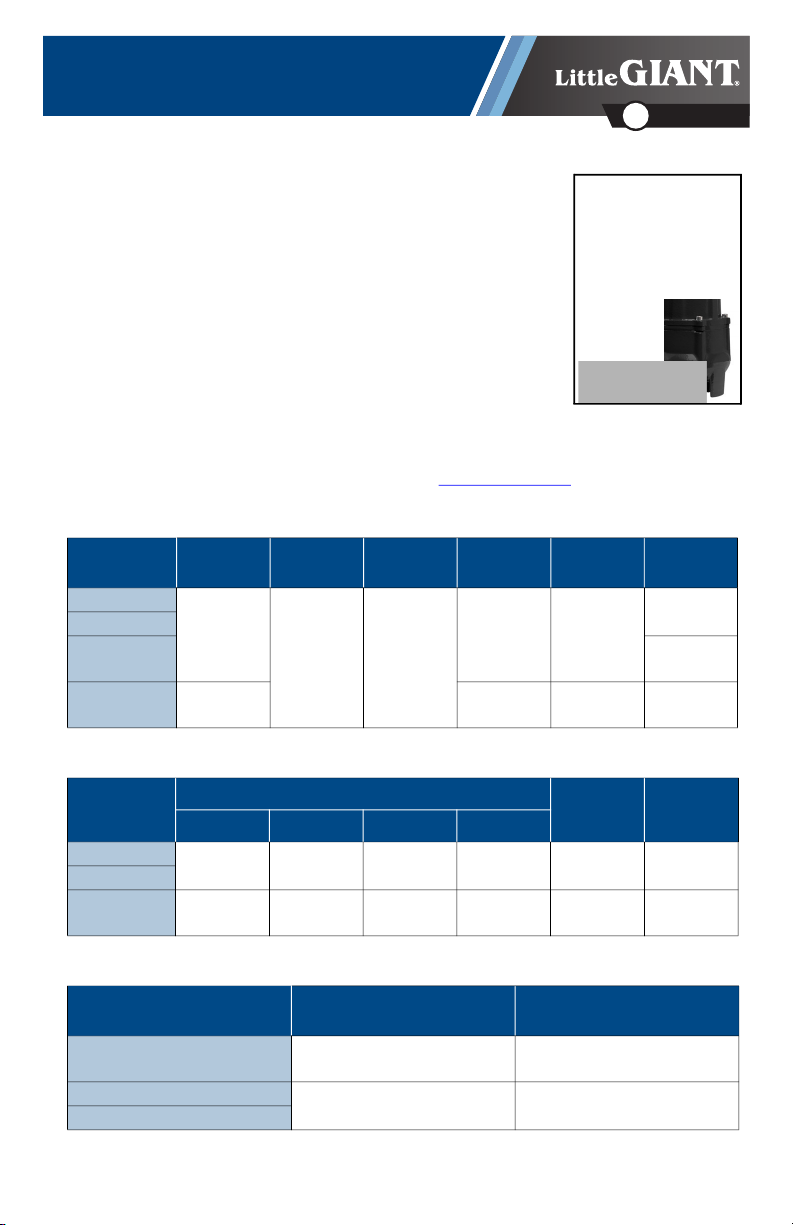

Specifications
Flow Rates
On/Off Levels
Model HP Volts Hz Full Load
Amps Watts Cord ft (m)
BSC33V
1/3
115 60
4.3 400
10
(3.05)
BSC33T
BSC33T 30
(9.14)
BSC50V 1/2 5.3 507 10
(3.05)
Model Gallons (Liters) per Hour at Height Shut Off
ft (m) PSI (Bar)
5 ft (1.5 m) 10 ft (3.0 m) 15 ft (4.6 m) 20 ft (6.1 m)
BSC33V 50
(189)
41
(155)
31
(117)
16
(61)
25
(7.62)
10.8
(0.74)
BSC33T
BSC50V 64
(242)
50
(189)
37
(140)
24
(91)
28
(8.5)
12.1
(0.83)
Model On
inches (cm) Off inches (cm)
BSC33 Tethered Float Switch 12.0 - 14.0
(30.48 - 35.56)
4.0 - 6.0
(10.16 - 15.24)
BSC33 Vertical Float Switch 6.0 - 8.0
(15.24 - 20.32)
1.8-3.8
(3.30 - 5.84)
BSC50V

SAFETY INSTRUCTIONS
Specifications
2
SAFETY INSTRUCTIONS
This equipment should be installed and serviced by technically qualified personnel who are familiar with
the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with
national and local electrical and plumbing codes and within Little Giant recommendations may result in
electrical shock or fire hazard, unsatisfactory performance, or equipment failure.
Know the product’s application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Refer to product data plate(s) for additional precautions, operating instructions and specifications.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Risk of death, personal injury, or property damage due to explosion,
fire, or electric shock.
• Do not use to pump flammable, combustible, or explosive fluids such as gasoline, fuel oil, kerosene, etc.
• Do not use in explosive atmospheres or hazardous locations as classified by the NEC, ANSI/NFPA70.
• Do not handle a pump or pump motor with wet hands or when standing on a wet or damp surface, or in water.
• When a pump is in its application, do not touch the motor, pipes, or water until the unit is unplugged or electri-
cally disconnected.
• If the power disconnect is out of sight, lock it in the open position and tag it to prevent unexpected application of
power.
• If the disconnect panel is not accessible, contact the electric company to stop service.
High voltages capable of causing severe injury or death by electrical
shock are present in this unit.
• To reduce risk of electrical shock, disconnect power before working on or around the system. More than one dis-
connect switch may be required to de-energize the equipment before servicing.
• Check local electrical and building codes before installation. The installation must be in accordance with their
regulations as well as the most recent National Electrical Code (NEC) and the Occupational Safety and Health Act
(OSHA).
• This product is supplied with a grounding conductor and grounding-type attachment plug. To reduce risk of elec-
tric shock, be certain that it is connected only to a properly grounded grounding-type receptacle. Do not remove
the third prong from the plug. The third prong is to ground the pump to help prevent possible electric shock haz-
ard. Do not use an extension cord.
• Be sure the electrical connection cannot be reached by rising water.
• Check electrical outlets with a circuit analyzer to ensure power, neutral, and ground wires are properly con-
nected. If not, a qualified, licensed electrician should correct the problem.
• Wire pump system for correct voltages.
• Do not use the power cord for lifting the pump.

SAFETY INSTRUCTIONS
Specifications
3
Risk of bodily injury, electric shock, or equipment damage.
• This equipment must not be used by children or persons with reduced physical, sensory or mental abilities, or
lacking in experience and expertise, unless supervised or instructed. Children may not use the equipment, nor
may they play with the unit or in the immediate vicinity.
• Equipment can start automatically. Always unplug the pump power cord and disconnect the electrical power
before servicing the pump or switch.
• This pump has been evaluated for use with water only. Pump should only be used with liquids compatible with
pump component materials. If the pump is used with liquids incompatible with the pump components, the liquid
can cause failure to the electrical insulation system resulting in electrical shock.
• An inoperative or malfunctioning pump could lead to flooding, resulting in personal injury or property damage.
• In applications where property damage and/or personal injury might result from an inoperative or leaking pump
due to power outages, discharge line blockage, or any other reason, an automatic back-up system and/or an
alarm should be installed.
• Do not run the pump dry. If run dry, the surface temperature of the pump will rise to a high temperature that
could cause skin burns if touched, and will cause serious damage to the pump.
• Do not oil the motor. This unit is permanently lubricated. Oiling is not required. The pump’s motor housing is
sealed. Do not open the sealed portion of the unit or remove housing screws. Opening the motor housing could
cause serious electric shock and/or permanent damage to the pump.
• Operation of this equipment requires detailed installation and operation instructions provided in this manual for
use with this product. Read entire manual before starting installation and operation. End User should receive and
retain manual for future use.
• Keep safety labels clean and in good condition.
• Keep work area clean, well-lit, and uncluttered.
• Wear safety glasses while installing or performing maintenance on the pump.
• Do not wear loose clothing, jewelry, or anything that may be caught in the rotating parts. Tie up long hair and
remove jewelry.
Risk of damage to pump or other equipment.
• Do not use this pump for pumping sea water, beverages, acids, chemical solutions, or any other liquid that pro-
motes corrosion as this can result in damage to the pump.
• Do not run pump dry. For optimal cooling and to prolong the motor life, the liquid level being pumped should nor-
mally be above the top of the pump housing.
• This pump is not suitable for pond applications.
• Warranty is void if the motor housing cover or power cord have been removed.

INSTALLATION

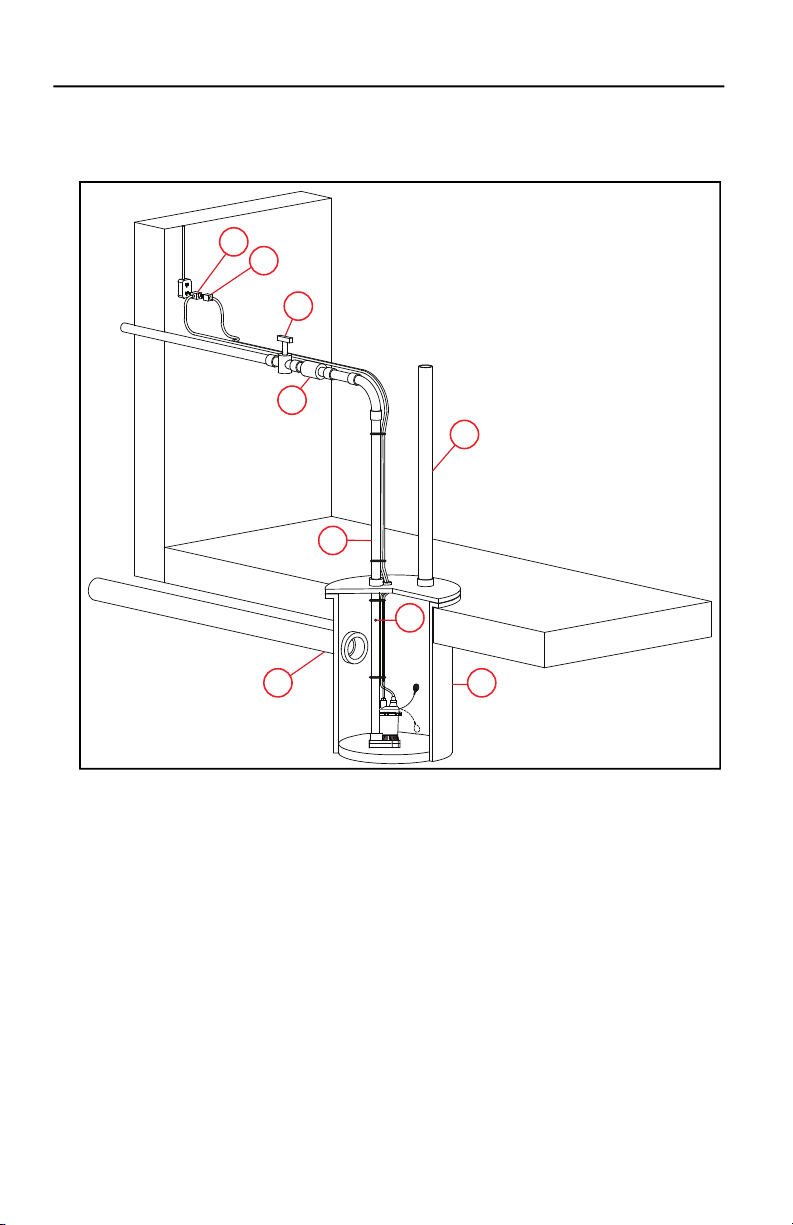

Typical Installation
4
INSTALLATION
Typical Installation
Physical Installation
1. Install the pump in a suitable gas-tight basin at least 18 inches (45.7 cm) in diameter and 24 inches
(61.0 cm) deep, vented in accordance with local, state, and federal plumbing codes.
2. Place the pump-basin assembly on a hard, level surface.
• Never place pump directly on clay, earth, or gravel surfaces.
• Secure the pump so the starting torque does not cause the pump to contact anyone or anything.
3. Install discharge piping.
• Do not use piping smaller than the pump discharge.
• Use ABS, PVC, polyethylene, or stainless steel pipe.
4. Install a full-flow check valve in the discharge line horizontally to prevent back flow of liquid into the
basin.
• A ball check valve is recommended.
NOTE: If installed vertically, solids may settle in the valve and prevent it from opening at start-up.
1
2
3
4
5
6
78
9
1 Switch Power 4 Check Valve 7 Gas Tight Basin
2 Pump Power 5 Vent 8 Intake
3 Gate Valve 6 Discharge 9 Air Bleed Hole

OPERATION TESTING
Electrical Connections
5
5. Drill a 1/8- or 3/16-inch (3.18 or 4.76 mm) diameter relief hole in the discharge pipe below the floor
line and between the pump discharge and check valve.
NOTE: If not provided, the pump could “air lock” and will not pump water even though it will run.
6. Install a shut-off valve following the check valve to allow for maintenance.
7. Secure the pump and switch cords to the discharge line.
8. Place cover over basin.
Electrical Connections
1. Connect the power cord to a constant source of power
matching the pump nameplate voltage.
• Connect the pump to its own circuit, with no other
electric receptacles or equipment in the circuit.
• Ensure that the fuses or circuit breaker are of ample
capacity in the electrical circuit.
• Plug pumps into a properly grounded receptacle.
2. Control power to the pump by either switching the power
ON/OFF or by plugging and unplugging the cord.
• For automatic operation, plug the pump cord into the
float switch cord. Then plug the coupled cords into a
grounded receptacle. A GFCI outlet is required for out-
door applications.
OPERATION TESTING
To test pump operation independently of the float switch cord, install the pump and plug the pump
cord directly into the outlet.
1. Plug the pump and piggyback cord assembly into a grounded receptacle.
• Ensure the gate valve in the discharge line is open.
2. Run water into the basin.
High voltages capable of causing severe injury or death by electrical
shock are present in this unit.
• To minimize risk of electrical shock, disconnect power before working on or around the system.
• The flexible jacketed cord assembly mounted to the pump must not be modified in any way, with the exception
of shortening the cord to fit into a control panel. Any splice between the pump and the control panel must be
made within a junction box mounted outside of the basin and comply with the National Electrical Code (NEC).
Employ a licensed electrician.
Manual
Automatic
Risk of damage to pump or other equipment.
• Always check the power cord and electric receptacle for damage or corrosion before each use. The power cord on
these units cannot be replaced. If damaged, replace the pump.
• Do not let the unit run dry (without liquid). It is designed to be cooled by pumping fluid. The seal may be dam-
aged and the motor may fail if the pump is allowed to run dry.

MAINTENANCE
Storage
6
3. Confirm that the pump and switches are functioning as intended.
• Ensure that the ON/OFF levels are within specification and that no potential obstructions exist
that could inhibit switch operation. Refer to “Specifications” on page 1.
• Confirm that there are no leaks in the system plumbing.
• Confirm that spray from the air bleed hole is captured within the basin.
4. Allow the pump to operate through several ON/OFF cycles.
MAINTENANCE
Storage
1. Disconnect pump from the power source.
2. Remove the pump from the discharge plumbing.
3. Drain all liquid from the pump and allow it to dry thoroughly.
4. Store pump in a warm, dry place.
Periodic Service
Inspect and test the pump system condition and operation every three months—more frequently in
heavy use applications.
1. Check the power cords and electrical outlet for damage or corrosion.
IMPORTANT: The unit must be replaced if the power cord is damaged.
2. Remove all debris (gravel, sand, floating debris, etc.) from the basin.
3. Check the pump system components (basin, pump, switch, etc.) for any build-up (sludge, sediment,
minerals, etc.) that would inhibit functionality of the components.
• If significant, remove build-up or replace affected components.
4. Confirm that all plumbing fixtures are secure, not damaged, and functioning as intended.
5. Test operation of the pump system. Refer to “Operation Testing” on page 5.
Risk of severe injury or death by electrical shock, high temperatures,
or pressurized fluids.
• Always unplug the pump power cord in addition to removing the fuse or shutting off the circuit breaker before
working on the pump or switch.
• Let pump cool for a minimum of 2 hours before attempting to service. Submersible pumps can become pressur-
ized and hot under normal operating conditions.
Risk of damage to pump or other equipment.
• This unit is permanently lubricated. Oiling is not required. Do not open the sealed portion of the unit or remove
housing screws.
• Do not remove the motor housing cover, impeller, or seals. Warranty is void if the motor housing cover, impeller,
or seals have been removed. Repairs on the motor or impeller require special tools.

MAINTENANCE
Troubleshooting
7
Cleaning Impeller and Volute
1. Remove the screws that hold the base to the volute and separate the base and volute.
IMPORTANT: Do not remove the motor housing cover.
2. Clean the impeller and volute passage.
IMPORTANT: Do not use strong solvents on the impeller.
• Do not remove the impeller.
3. Ensure the impeller freely rotates after cleaning.
4. Reattach the base to the volute and secure it with the screws.
Troubleshooting
Problem Probable Causes Corrective Action
Pump does not turn on
Pump not connected to electrical power Connect pump to a dedicated circuit
equipped with GFCI.
Circuit breaker off or fuse removed Turn on circuit breaker or replace fuse.
Accumulation of trash on float Clean float.
Float obstruction Check float path and provide clearance.
Defective switch Replace switch.
Defective motor Replace pump.
Pump will not shut off
Float or float rod obstruction Check float and float rod path and provide
clearance.
Pump is air locked Remove pump and clean air bleed hole.
Liquid inflow matches pump capacity Larger pump required.
Defective switch Replace switch.
Pump runs but does not
discharge liquid
Check valve installed backwards Check flow-indicating arrow on check valve
body to ensure proper installation.
Check valve stuck or plugged Remove check valve and inspect for proper
operation.
Lift too high for pump Check rated pump performance.
Inlet to impeller plugged Pull pump and clean.
Pump is air locked Remove pump and clean air bleed hole.
Pump does not deliver
rated capacity
Lift too high for pump Check rated pump performance.
Low voltage, speed too slow Check that supply voltage matches the
nameplate rating.
Impeller or discharge pipe is clogged Pull pump and clean. Check pipe for scale
or corrosion.
Impeller wear due to abrasives Replace pump.
Pump cycles continuously
No check valve in long discharge pipe allow-
ing liquid to drain back into basin Install a check valve for correct operation.
Check valve leaking Inspect check valve for correct operation.
Basin too small for inflow Install larger basin.
Water sprays out of a hole
in the discharge pipe
There should be a bleed hole in the dis-
charge pipe that allows trapped air to escape
the pump, preventing air lock. Water spray-
ing out of this hole is completely normal
No corrective action is required.

Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 |littlegiant.com
For technical assistance, parts, or repair, please contact:
10000011800 Rev. 001 07/22 Copyright © 2022, Franklin Electric, Co., Inc. All rights reserved.

Bombas de efluentes BSC33 y BSC50V
MANUAL DEL PROPIETARIO
ES
Español
Esta bomba sumergible es para uso en colectores o estaciones elevadoras y es
adecuada para bombear agua clara o aguas grises efluentes con semisólidos
esféricos de hasta 9.53 mm (¾ pulgada). No use la bomba en aplicaciones
donde haya aguas residuales u otro tipo de desechos (gravilla, arena, desechos
flotantes, etc.), materiales abrasivos o corrosivos.
El motor de la bomba está equipado con un protector térmico de reinicio auto-
mático y puede reiniciarse de manera inesperada. La activación del protector
indica que el motor está sobrecargado o sobrecalentado, lo cual puede deberse
a problemas de la aplicación, como un impulsor obstruido de la bomba, un
interruptor atascado en la posición de encendido, una marcha en seco de la
bomba, una bomba obturada por aire, un ciclo corto de la bomba,
una alimentación de voltaje excesivamente alta o baja, o bien una bomba, motor, cojinetes o sello que han
llegado al final de su vida útil.
Este producto está cubierto por una garantía limitada por un período de 2 años desde la fecha original de
compra por parte del consumidor. Para obtener información completa sobre la garantía, consulte
www.LittleGiant.com.
Especificaciones
Tasas de flujo
Niveles de encendido/apagado
Modelo HP Voltios Hz Amperes a
plena carga Vatios Longitud
del cable
m (pie)
BSC33V
1/3 115 60 4.3 400 3.05 (10)
BSC33T
BSC33T 9.14 (30)
BSC50V 1/2 5.3 507 3.05 (10)
Modelo
Litros (galones) por hora en altura Apagado
m (pies) Bar (PSI)
1.5 m
(5 pies) 3.0 m (10 pies) 4.6 m (15 pies) 6.1 m (20 pies)
BSC33V 189 (50) 155 (41) 117 (31) 61 (16) 7.62 (25) 0.74 (10.8)
BSC33T
BSC50V 242 (64) 189 (50) 140 (37) 91 (24) 8.5 (28) 0.83 (12.1)
Modelo Encendido
cm (pulg.) Apagado cm (pulg.)
BSC33 Interruptor de flotador anclado 30.48 - 35.56 (12.0 - 14.0) 10.16 - 15.24 (4.0 - 6.0)
BSC33 Interruptor de flotador vertical 15.24 - 20.32 (6.0 - 8.0) 3.30 - 5.84 (1.8-3.8)
BSC50V

INSTRUCCIONES SOBRE SEGURIDAD
Especificaciones
10
INSTRUCCIONES SOBRE SEGURIDAD
La instalación y el mantenimiento de este equipo deben estar a cargo de personal con capacitación técnica
que esté familiarizado con la correcta elección y uso de las herramientas, equipos y procedimientos ade-
cuados. El hecho de no cumplir con los códigos eléctricos y de plomería nacionales y locales y con las reco-
mendaciones de Little Giant puede provocar peligros de descarga eléctrica o incendio, desempeños
insatisfactorios o fallas del equipo.
Lea y siga las instrucciones cuidadosamente para evitar lesiones y daños a los bienes. No desarme ni
repare la unidad salvo que esté descrito en este manual.
Consulte las placas de características del producto para obtener instrucciones de operación, precauciones
y especificaciones adicionales.
El hecho de no seguir los procedimientos de instalación o funcionamiento y todos los códigos aplicables
puede ocasionar los siguientes peligros:
Riesgo de muerte, lesiones personales o daños materiales por
explosión, incendio o descarga eléctrica.
• No usar para bombear líquidos inflamables, combustibles o explosivos como gasolina, combustóleo, queroseno,
etc.
• No usar en atmósferas explosivas ni lugares peligrosos según la clasificación de la NEC, ANSI/NFPA70.
• No manipule la bomba ni el motor de la bomba con las manos mojadas o parado sobre una superficie mojada o
húmeda o en agua.
• Cuando haya una bomba en su aplicación, no toque el motor, las tuberías ni el agua sino hasta haber desenchu-
fado o eléctricamente desconectado la unidad.
• Si la desconexión de alimentación está fuera del sitio, bloquéela en la posición abierta y etiquétela para evitar
una conexión inesperada de la alimentación.
• Si no se tuviera acceso al panel de desconexión, comuníquese con la compañía eléctrica para interrumpir el ser-
vicio.
Esta unidad tiene voltajes elevados que son capaces de provocar
lesiones graves o muerte por descarga eléctrica.
• Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él. Es
posible que sea necesario más de un interruptor de desconexión para cortar la energía del equipo antes de reali-
zarle un mantenimiento.
• Compruebe los códigos eléctricos y de construcción locales antes de la instalación. La instalación debe estar de
acuerdo con sus regulaciones, así como el National Electrical Code (NEC).
• Este producto viene con un conductor a tierra y un enchufe con conexión a tierra. Para reducir el riesgo de des-
carga eléctrica, asegúrese que se conecte solo a un receptáculo del tipo con conexión a tierra que esté conectado
apropiadamente a tierra. La tercer punta es para conectar la bomba a tierra con el fin de evitar posibles peligros
de descarga eléctrica. No retire la tercera punta del enchufe. No use un cable de extensión.
• Asegúrese de que el agua creciente no alcance la conexión eléctrica. En ninguna circunstancia se debe colocar la
conexión donde pueda inundarse o sumergirse en agua.
• Revise los tomacorrientes con un analizador de circuito para garantizar que los cables de alimentación, neutro y
a tierra estén conectados correctamente. De lo contrario, un electricista calificado y autorizado deberá rectificar
el problema.
• Cablee el sistema de bombeo para los voltajes correctos.
• No use el cable eléctrico para levantar la bomba.

INSTRUCCIONES SOBRE SEGURIDAD
Especificaciones
11
Riesgo de lesiones corporales, descargas eléctricas o daños al
equipo.
• Este equipo no deben usarlo niños ni personas con capacidades físicas, sensoriales o mentales reducidas, ni
aquellos que carezcan de experiencia y capacitación, salvo que estén bajo supervisión o instrucción. Los niños no
podrán usar el equipo ni jugar con la unidad o en las cercanías inmediatas.
• El equipo puede encenderse en forma automática. Siempre desenchufe el cable eléctrico de la bomba y desco-
necte la alimentación eléctrica antes de realizar el mantenimiento de la bomba o del interruptor.
• Esta bomba solo ha sido evaluada para usar con agua. La bomba solo se debe usar con líquidos compatibles con
los materiales componentes de la bomba. Si la bomba se usa con líquidos incompatibles con sus componentes,
el líquido puede causar fallos en el sistema de aislamiento eléctrico y producir un choque eléctrico.
• Una bomba que no funciona o funciona mal podría provocar una inundación y provocar lesiones personales o
daños materiales.
• En aplicaciones donde una bomba no operativa o con fugas podría producir daños materiales o lesiones perso-
nales debido a interrupciones en el suministro eléctrico, obstrucciones en la línea de descarga u otros motivos, se
debe instalar un sistema de respaldo automático y/o una alarma.
• No haga funcionar vacía la bomba. Si la hace funcionar vacía, la temperatura de la superficie de la bomba
aumentará al punto que podría provocar quemaduras si se la toca y le causará serios daños a su bomba.
• No lubrique el motor. Esta unidad tiene lubricación permanente. No requiere lubricación. La carcasa del motor de
la bomba está sellada. No abra la porción sellada de la bomba ni retire los tornillos de la carcasa. Abrir la carcasa
del motor puede causar choque eléctrico grave y/o daño permanente de la bomba.
• El funcionamiento de este equipo requiere instrucciones detalladas para su instalación y operación que se
encuentran en este manual para usar con este producto. Lea la totalidad del manual antes de comenzar la insta-
lación y operación. El usuario final debe recibir y conservar el manual para uso futuro.
• Mantenga las etiquetas de seguridad limpias y en buenas condiciones.
• Mantenga el área de trabajo limpia, bien iluminada y ordenada.
• Use gafas de seguridad mientras realiza la instalación o el mantenimiento de la bomba.
• No use vestimenta suelta, joyas ni nada que pueda quedar atrapado en las piezas giratorias. Átese el cabello
largo y quítese las joyas.
Riesgo de daños a bomba u otros equipos.
• No use esta bomba para bombear agua de mar, bebidas, ácidos, soluciones químicas u otros líquidos que provo-
quen corrosión, ya que eso puede dañar la bomba.
• No haga funcionar vacía la bomba. Para una refrigeración óptima y prolongar la vida útil del motor, el nivel de
líquido que se bombee debería estar comúnmente por encima de la parte superior de la carcasa de la bomba.
• Esta bomba no es apta para aplicaciones en estanques.
• La garantía se anula si se ha quitado la carcasa del motor o el cordón eléctrico de alimentación.

INSTALACIÓN
Instalación típica
12
INSTALACIÓN
Instalación típica
Instalación física
1. Instale la bomba en una batea colectora estanca adecuada de al menos 18 pulgadas (45.7cm) de
diámetro y 24 pulgadas (61.0cm) de profundidad, con venteo conforme a los códigos de plomería
locales, estatales y federales.
2. Coloque la bomba junto con la batea sobre una superficie rígida y nivelada.
• Nunca coloque la bomba directamente sobre superficies de arcilla, tierra o grava.
• Asegure la bomba para que el torque de arranque no haga que la bomba entre en contacto con
nada ni nadie.
1 Interruptor de flotador enchufe de alimentación 6 Descarga
2 Enchufe de alimentación de la bomba 7 Depósito impermeable a los gases
3 Válvula de compuerta 8 Toma
4 Válvula de retención 9 Orificio de purga de aire
5 Ventilación
1
2
3
4
5
6
78
9

INSTALACIÓN
Conexiones eléctricas
13
3. Instale la tubería de descarga.
• No utilice tuberías más pequeñas que la descarga de la bomba.
• Utilice tubos de ABS, PVC, polietileno o acero inoxidable.
4. Instale una válvula de retención de paso directo en la línea de descarga horizontal para evitar el
reflujo de líquido hacia la batea colectora.
• Se recomienda una válvula de retención de bola.
NOTA: Si se instala verticalmente, los sólidos pueden asentarse dentro de la válvula y evitar que
se abra durante el arranque.
5. Perfore un orificio de alivio de 1/8 o 3/16 de pulgada (3.18 o 4.76mm) de diámetro en la tubería de
descarga debajo de la línea del piso y entre la descarga de la bomba y la válvula de retención.
NOTA: Si no se proporciona, la bomba podría “bloquearse con aire” y no bombeará agua, aunque
siga funcionando.
6. Instale una válvula de cierre después de la válvula de retención para permitir el mantenimiento.
7. Asegure la bomba y los cables del interruptor a la línea de descarga.
8. Coloque la tapa sobre la batea colectora.
Conexiones eléctricas
1. Conecte el cable de alimentación a una fuente constante
de energía que coincida con el voltaje en la placa de iden-
tificación de la bomba.
• Conecte la bomba a su propio circuito, sin otros recep-
táculos o equipos eléctricos en el circuito.
• Asegúrese de que los fusibles o el disyuntor que for-
man parte del circuito eléctrico sean de amplia capaci-
dad.
• Enchufe las bombas en un receptáculo con conexión a
tierra.
2. Controle la alimentación de la bomba conectando y des-
conectando la alimentación o enchufando y desenchu-
fando el cable.
• Para el funcionamiento automático, conecte el cable de la bomba al cable del interruptor de flo-
tador. A continuación, conecte los cables acoplados a un receptáculo con conexión a tierra. Se
requiere una toma de corriente GFCI para aplicaciones exteriores.
Esta unidad tiene voltajes elevados que son capaces de provocar
lesiones graves o muerte por descarga eléctrica.
• Para minimizar el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en o alrededor del sis-
tema.
• El conjunto de cables recubiertos flexibles montado a la bomba no se debe modificar en modo alguno, salvo para
acortar el cable para adecuarlo al interior del panel de control. Todos los empalmes entre la bomba y el panel de
control deben realizarse dentro de una caja de conexiones montada fuera de la cuenca y deben cumplir con el
Código Eléctrico Nacional. Emplee un electricista autorizado.
Manual
Automático

PRUEBA DE OPERACIÓN
Almacenamiento
14
PRUEBA DE OPERACIÓN
Para probar el funcionamiento de la bomba independientemente del cable del interruptor de flotador,
instale la bomba y conecte el cable de la bomba directamente a la toma de corriente.
1. Enchufe el conjunto de la bomba y el cable de conexión en un receptáculo con conexión a tierra.
• Asegúrese de que la válvula de compuerta de la línea de descarga esté abierta.
2. Haga correr agua hacia el interior del colector.
3. Confirme que la bomba y los interruptores estén funcionando según lo previsto.
• Asegúrese de que los niveles de encendido y apagado están dentro de las especificaciones y que
no existen obstrucciones potenciales que puedan inhibir el funcionamiento del interruptor. Con-
sulte “Especificaciones” en la página 9.
• Confirme que no hay fugas en las tuberías del sistema.
• Confirme que la pulverización proveniente del orificio de purga de aire se recoge dentro del
colector.
4. Deje que la bomba funcione durante varios ciclos de encendido y apagado.
MANTENIMIENTO
Almacenamiento
1. Desconecte la bomba de la fuente de alimentación.
2. Retire la bomba de la tubería de descarga.
3. Drene todo el líquido de la bomba y deje que se seque por completo.
4. Guarde la bomba en un lugar cálido y seco.
Riesgo de daños a bomba u otros equipos.
• Antes de cada uso, siempre compruebe el cordón de alimentación y la toma en busca de daño o corrosión. El cor-
dón eléctrico de alimentación de estas unidades no se puede reemplazar. Si está dañado, reemplace la bomba.
• No permita que la unidad funcione en seco (sin líquido). Está diseñada para estar refrigerada mediante el bombeo
de líquido. Si la bomba funciona en seco, es posible que dañe el sello y que el motor falle.
Riesgo de lesiones graves o muerte por choque eléctrico, altas
temperaturas o fluidos presurizados.
• Antes de trabajar en la bomba o el interruptor, siempre desenchufe el cordón de alimentación de la bomba, ade-
más de quitar el fusible o desconectar el interruptor automático de protección.
• Deje que la bomba se enfríe al menos 2 horas antes de intentar realizarle mantenimiento. Las bombas sumergi-
bles puede hacerse presurizado y calienta en condiciones de operación normales.
Riesgo de daños a bomba u otros equipos.
• Está unidad está lubricada permanentemente. No requiere que se le cargue aceite. No abra la sección sellada de la
unidad ni quite los tornillos de la carcasa.
• No quite la cubierta de la carcasa del motor, el impulsor o los sellos. La garantía quedará anulada si se han quitado
la cubierta de la carcasa del motor, el impulsor o los sellos. Las reparaciones al motor o el impulsor requieren
herramientas especiales.

MANTENIMIENTO
Servicio periódico
15
Servicio periódico
Inspeccione y pruebe la condición y el funcionamiento del sistema de la bomba cada tres meses; con
mayor frecuencia en aplicaciones de uso intensivo.
1. Revise los cables de alimentación y el tomacorriente en busca de daños o corrosión.
IMPORTANTE: Si el cable de alimentación está dañado, se debe reemplazar la unidad en su tota-
lidad.
2. Retire todos los desechos (gravilla, arena, desechos flotantes, etc.) de la batea.
3. Revise los componentes del sistema de bombeo (batea, bomba, interruptor, etc.) para detectar
cualquier acumulación (lodo, sed-imento, minerales, etc.) que impedirían la funcionalidad de los
componentes.
• Si es importante, elimine la acumulación o reemplace los componentes afectados.
4. Confirme que todos los accesorios de plomería estén bien sujetos, no estén dañados y funcionen
según lo previsto.
5. Prueba de funcionamiento del sistema de bombeo. Consulte “Prueba de operación” en la página 14.
Limpieza de impulsor y voluta
1. Retire los tornillos que sujetan la base a la voluta y separe la base de la voluta.
IMPORTANTE: No quite la cubierta de la carcasa del motor.
2. Limpie el impulsor y el pasaje de la voluta.
IMPORTANTE: No use solventes fuertes cuando limpie el impulsor.
• No quite el impulsor.
3. Asegúrese de que el impulsor gire libremente después de la limpieza.
4. Vuelva a colocar la base en la voluta y asegúrela con los tornillos.

MANTENIMIENTO
Solución de problemas
Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 | littlegiant.com
Para la ayuda técnica, por favor póngase en contacto:
10000011800 Rev. 001 07/22 Copyright © 2022, Franklin Electric, Co., Inc. Todos los derechos están reservados.
Solución de problemas
Problema Causas probables Acción correctiva
La bomba no se
enciende
La bomba no está conectada al suministro
eléctrico Conecte la bomba a un circuito GFCI dedicado.
Disyuntor apagado o sin fusible Encienda el disyuntor o reemplace el fusible.
Acumulación de residuos sobre el flotante Limpie el flotante.
Obstrucción del flotante Revise el recorrido del flotante y deje espacio
libre.
Interruptor defectuoso Reemplace el interruptor.
Motor defectuoso Reemplace la bomba.
La bomba no se
apaga
Obstrucción del flotante o de la varilla del flo-
tante Revise el recorrido del flotante y la varilla del flo- tante y deje espacio libre.
La bomba está bloqueada por aire Retire la bomba y limpie el orificio de purga de
aire.
El flujo de entrada de líquido coincide con la
capacidad de la bomba Se requiere una bomba más grande.
Interruptor defectuoso Reemplace el interruptor.
La bomba funciona
pero no descarga
líquido
Válvula de retención instalada al revés Revise en el cuerpo de la válvula de retención la flecha que indica la dirección de flujo para garan-
tizar que la instalación sea correcta.
Válvula de retención atascada u obstruida Quite la válvula de retención y revísela para com-
probar que funcione bien.
Elevación demasiado alta para la bomba Revise el desempeño nominal de la bomba.
Entrada al impulsor obstruido Quite la bomba y límpiela.
La bomba está bloqueada por aire Retire la bomba y guárdela en un lugar seco.
La bomba no cum-
ple con la capaci-
dad nominal
Elevación demasiado alta para la bomba Revise el desempeño nominal de la bomba.
Bajo voltaje, velocidad demasiado lenta Compruebe si hay una fuente de tensión correcta.
El impulsor o la tubería de descarga están
obstruidos Quite la bomba y límpiela. Revise si la tubería tiene sarro o señales de corrosión.
Desgaste del impulsor causado por abrasivos Reemplace la bomba.
La bomba se
enciende y se
apaga continua-
mente
No hay válvula de retención en la tubería de
descarga larga, lo que permite que el líquido
se devuelva al colector
Instale la válvula de retención para que funcione
correctamente.
Fugas en la válvula de retención Instale la válvula de retención de modo que fun-
cione correctamente.
Colector demasiado pequeño para el flujo
entrante Instale un colector más grande.
El agua sale por un
orificio en el tubo
de descarga
Debe haber un orificio de purga en la tubería
de descarga que permita que el aire atrapado
salga de la bomba, lo que evita la obstrucción
por aire. Es completamente normal que salga
agua de este orificio
No se requiere ninguna acción correctiva.

Pompes d’euents BSC33 et BSC50V
MANUEL DU PROPRIÉTAIRE
Français
FR
Cette pompe immergée est prévue pour être utilisée dans des bassins ou des
stations de relèvement. Elle peut être utilisée pour pomper de l’eau claire ou
des effluents ménagers contenant des semi-solides de forme sphérique jusqu’à
9,53 mm (¾ po) de diamètre. Ne pas utiliser la pompe dans des applications où
les eaux d’égout ou d’autres débris (gravier, sable, débris flottants, etc.), des
abrasifs ou des matières corrosives sont présents.
Le moteur de la pompe est doté d’un disjoncteur thermique à réenclenchement
automatique et peut redémarrer inopinément. Le déclenchement du dispositif
protecteur indique une surcharge ou une surchauffe du moteur, qui peut être
causée par des problèmes d’application comme l’obstruction d’une roue de la
pompe, le blocage de l’interrupteur en position marche, le fonctionnement à
sec de la pompe, le blocage de la pompe par de l’air, le fonctionnement de la pompe en cycles courts, une
tension d’alimentation trop élevée ou trop basse, ou, éventuellement, une pompe, un moteur, des roule-
ments ou un joint ayant atteint la fin de sa/leur vie utile.
Ce produit est couvert par une garantie limitée pour une période de 2 ans à compter de la date d’achat ori-
ginale par le consommateur. Pour obtenir des informations complètes sur la garantie, consultez
www.LittleGiant.com.
Spécifications
Débits
Niveaux de marche/arrêt
Modèle CH Volts Hz Ampères à pleine
charge Watts Longueur
de la corde
m (pie)
BSC33V
1/3 115 60 4,3 400 3,05 (10) BSC33T
BSC33T 9,14 (30)
BSC50V 1/2 5,3 507 3,05 (10)
Modèle
Litres (gallons) par heure en hauteur Arrêt
m (pieds)
Bar
(lb/po2)
1.5 m
(5 pieds) 3.0 m (10 pieds) 4.6 m (15 pieds) 6.1 m (20 pieds)
BSC33V 189 (50) 155 (41) 117 (31) 61 (16) 7,62 (25) 0,74 (10,8)
BSC33T
BSC50V 242 (64) 189 (50) 140 (37) 91 (24) 8,5 (28) 0,83 (12,1)
Modèle Marche
cm (po.) Arrêt cm (po.)
BSC33 Commutateur à flotteur relié 30,48 - 35,56 (12,0 - 14,0) 10,16 - 15,24 (4,0 - 6,0)
BSC33 Commutateur à flotteur vertical 15,24 - 20,32 (6,0 - 8,0) 3,30 - 5,84 (1,8-3,8)
BSC50V

CONSIGNES DE SÉCURITÉ
Spécifications
18
CONSIGNES DE SÉCURITÉ
Cet équipement doit être installé et entretenu par des techniciens qualifiés capables de choisir et d’utiliser
les outils, les équipements et les procédures appropriés. Le non-respect des codes électriques et codes de
plomberie local et national et des recommandations de Little Giant pourrait mener à une électrocution ou
un incendie, une mauvaise performance ou une défaillance de l’équipement.
Renseignez-vous sur l’application, les limitations et les risques potentiels du produit. Lisez et suivez
attentivement les instructions pour éviter toute blessure ou tout dommage matériel. Ne démontez pas et
ne réparez pas l’appareil si ces opérations ne sont pas décrites dans le présent manuel.
Consulter la plaque signalétique du produit pour obtenir des instructions et des spécifications de
fonctionnement supplémentaires.
Le non-respect des procédures d’installation ou d’utilisation et de tous les codes en vigueur peut entraîner
les risques suivants:
Risque de mort, de blessure corporelle ou de dommage matériel en
raison d’une explosion, d’un incendie ou d’une électrocution.
• Ne pas utiliser pour pomper des liquides inflammables, combustibles ou explosifs comme l’essence, le mazout, le kéro-
sène, etc.
• Ne pas utiliser dans une atmosphère explosive ou un emplacement dangereux selon le Code national de l’électricité,
ANSI/NFPA70.
• Ne pas manipuler une pompe ou un moteur de pompe avec les mains mouillées ou debout sur une surface humide ou
mouillée, ou dans de l’eau.
• Lorsqu’une pompe est en mode de fonctionnement, ne pas toucher le moteur, les tuyaux ou l’eau tant que l’unité n’a pas
été débranchée ou déconnectée électriquement.
• Si le dispositif de coupure du circuit d’alimentation se situe hors site, le verrouiller en position ouverte et le consigner
afin d’empêcher toute mise sous tension inopinée.
• Si le panneau de déconnexion n'est pas accessible, contactez la compagnie d'électricité pour arrêter le service.
Cet appareil contient des tensions élevées susceptibles d’entraîner par
choc électrique des blessures graves ou la mort.
• Pour réduire le risque de choc électrique, débranchez l’alimentation avant de travailler sur le système ou autour de celui-
ci. Plusieurs interrupteurs d’isolement peuvent être nécessaires pour décharger l’équipement avant de procéder à son
entretien.
• Vérifiez les codes locaux d'électricité et de bâtiment avant l'installation. L'installation doit être conforme à la réglementa-
tion ainsi qu'au NEC (Code américain de l’électricité).
• Ce produit est fourni avec un conducteur de mise à la terre et une fiche munie d’une attache de mise à la terre. Pour
réduire le risque de décharge électrique, assurez-vous de seulement brancher la pompe à une prise électrique correcte-
ment mise à la terre. Ne retirez pas la troisième branche de la fiche. La troisième branche sert à la mise à la terre de la
pompe, afin de prévenir tout risque possible de décharge électrique. N’utilisez pas un cordon de rallonge.
• Assurez-vous que les branchements électriques ne peuvent pas être en contact avec l’eau si son niveau augmente.
• Vérifier les prises électriques à l’aide d’un analyseur de circuit pour s’assurer que les fils de phase, de neutre et de terre
sont correctement branchés. Si ce n’est pas le cas, le problème doit être corrigé par un électricien qualifié agréé.
• Raccorder le système de pompe en respectant la tension indiquée.
• Ne pas soulever la pompe à l’aide du cordon électrique.

CONSIGNES DE SÉCURITÉ
Spécifications
19
Risque de blessure, de choc électrique ou de dégâts matériels.
• Cet équipement ne doit pas être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou cogni-
tives réduites, ou par des personnes n’ayant pas l’expérience ou l’expertise appropriée, sauf si ces personnes sont super-
visées ou ont reçu des instructions à cet effet. Les enfants ne doivent pas utiliser l’équipement ni jouer avec l’appareil ou
dans sa proximité immédiate.
• L’équipement peut démarrer automatiquement. Débranchez toujours le cordon d’alimentation de la pompe et coupez
l’alimentation électrique avant d’entretenir la pompe ou l’interrupteur.
• Cette pompe a été testée pour une utilisation avec de l’eau uniquement. La pompe ne doit être utilisée qu’avec des
liquides compatibles avec les matériaux des composants de pompe. Sinon, les liquides peuvent provoquer une défail-
lance du système d’isolation électrique et causer une décharge électrique.
• Une pompe inopérante ou défectueuse pourrait entraîner une inondation, des blessures corporelles ou des dommages
matériels.
• Dans les applications où des dommages matériels et/ou des blessures corporelles pourraient découler du non-fonction-
nement ou d’une fuite de la pompe en raison de pannes de courant, d’une obstruction de la ligne d’évacuation ou de
toute autre raison, un système de sauvegarde automatique et/ou une alarme doivent être installés.
• Ne pas faire fonctionner la pompe à sec. En cas de fonctionnement à sec, la température à la surface de la pompe aug-
mentera à un niveau susceptible de causer des brûlures cutanées en cas de contact et entraînera de graves dommages à
votre pompe.
• N’ajoutez pas d’huile dans le moteur. Cette unité est lubrifiée en permanence. Le huilage n’est pas nécessaire. Le carter
du moteur de la pompe est scellé. N’ouvrez pas la partie scellée de l’unité et ne retirez pas les vis du carter. L’ouverture
du carter du moteur peut provoquer une décharge électrique grave ou des dommages permanents à la pompe.
• Ce manuel contient des instructions d’installation et d’utilisation détaillées requises pour une exploitation sûre de l’équi-
pement. Veuillez lire ce manuel au complet avant d’installer et d’utiliser cet équipement. L’utilisateur final doit recevoir le
manuel et le conserver pour une utilisation ultérieure.
• Garder les étiquettes de sécurité propres et en bon état.
• Garder la zone de travail propre, bien éclairée et dégagée.
• Porter des lunettes de sécurité lors de l’installation ou de l’entretien de la pompe.
• Ne pas porter de vêtements amples, de bijoux ou tout autre accessoire qui pourrait se prendre dans les pièces mobiles
de l’équipement. Attacher les cheveux longs et retirer les bijoux.
Risque de dommages à la pompe ou d’autres équipements.
• Ne pas utiliser la pompe pour pomper de l’eau de mer, des boissons, de l’acide, des solutions chimiques ou tout autre
liquide qui favoriserait la corrosion, ce qui pourrait endommager la pompe.
• Ne pas faire tourner la pompe à sec. Pour obtenir un refroidissement optimal et pour prolonger la durée de vie de la
pompe, le niveau de liquide pompé doit normalement dépasser le dessus du boîtier de la pompe.
• Cette pompe n’est pas prévue pour être utilisée dans un étang.
• La garantie est nulle si le couvercle du carter du moteur ou le cordon d’alimentation a été retiré.

INSTALLATION
Installation typique
20
INSTALLATION
Installation typique
Installation physique
1. Installez la pompe dans un bassin étanche au gaz d’au moins 45,7 cm (18 po) de diamètre et 61.0 cm
(24 po) de profondeur, ventilé conformément aux codes de plomberie locaux, provinciaux et fédé-
raux.
2. Placez l'ensemble pompe-bassin sur une surface dure et plane.
• Ne jamais placer la pompe directement sur des surfaces en argile, en terre ou en gravier.
• Fixez la pompe de façon à ce que le couple de démarrage n’entraîne aucun contact de la pompe
avec qui que ce soit ou quoi que ce soit.
3. Installez la tuyauterie de décharge.
• Ne pas utiliser de tuyauterie plus petite que le refoulement de la pompe.
• Utilisez des tuyaux en ABS, PVC, polyéthylène ou acier inoxydable.
1 Corde de pouvoir de changement de flotteur 6 Refoulement
2 Corde de pouvoir de pompe 7 Bassin étanche aux gaz
3 Clapet de la vanne 8 Entrée
4 Clapet antiretour 9 Orifice de prise d'air
5 Aération
1
2
3
4
5
6
78
9
