INSTRUCTION MANUAL MODEL 650-1 / 655-1 / 660-1
FRAMER’S EDGE ELITE
MAT CUTTER
INSTRUCTIONS AND OPERATION MANUAL
Professional Series mat cutting system with laminate board surface,
ball bearing guided cutting head, production stops, 9” & 32”
squaring arms, plus dual straight & bevel cutting heads
Uses Logan Replacement
Blade #269 Blade #268
L618DN4 4-12
Purchase Date
ID Number (on bottom of board)
Date (on bottom of board)
LoganGraphic.com
View How-To Videos Online
at LoganGraphic.com/videos
Model 650-1 Framer’s Edge Elite - 40” mat cutter
Model 655-1 Framer’s Edge Elite - 48” mat cutter
Model 660-1 Framer’s Edge Elite - 60” mat cutter

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
2
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Congratulations on your purchase of the Logan Professional Series, Framer’s Edge Elite Mat Cutter.
The Framer’s Edge Elite Mat Cutter is a well-designed mat cutter, combining the best of what Logan mat cutters have to offer. It’s designed specifically with the framer in mind.
All materials are heavy-duty to withstand the rigors of professional mat cutting and to provide the accuracy framers demand. Features which Logan introduced to the industry
years ago include squaring arm, mat guide, movable production stop, high-tech aluminum cutting bar, simple blade change and precision adjustment of the blade to maintain
straight cuts with no overcuts. In addition, the cutting head is ball bearing guided for smooth operation. We are confident that the quality, accuracy and dependability of the
Framer’s Edge Elite will be everything you expect in a professional mat cutter. This instructional manual is written to acquaint you thoroughly with this product. Referred to at
the outset, it will answer many questions that may arise during use. You will find that the time taken will be well worth it and you will be cutting top quality mats in no time.

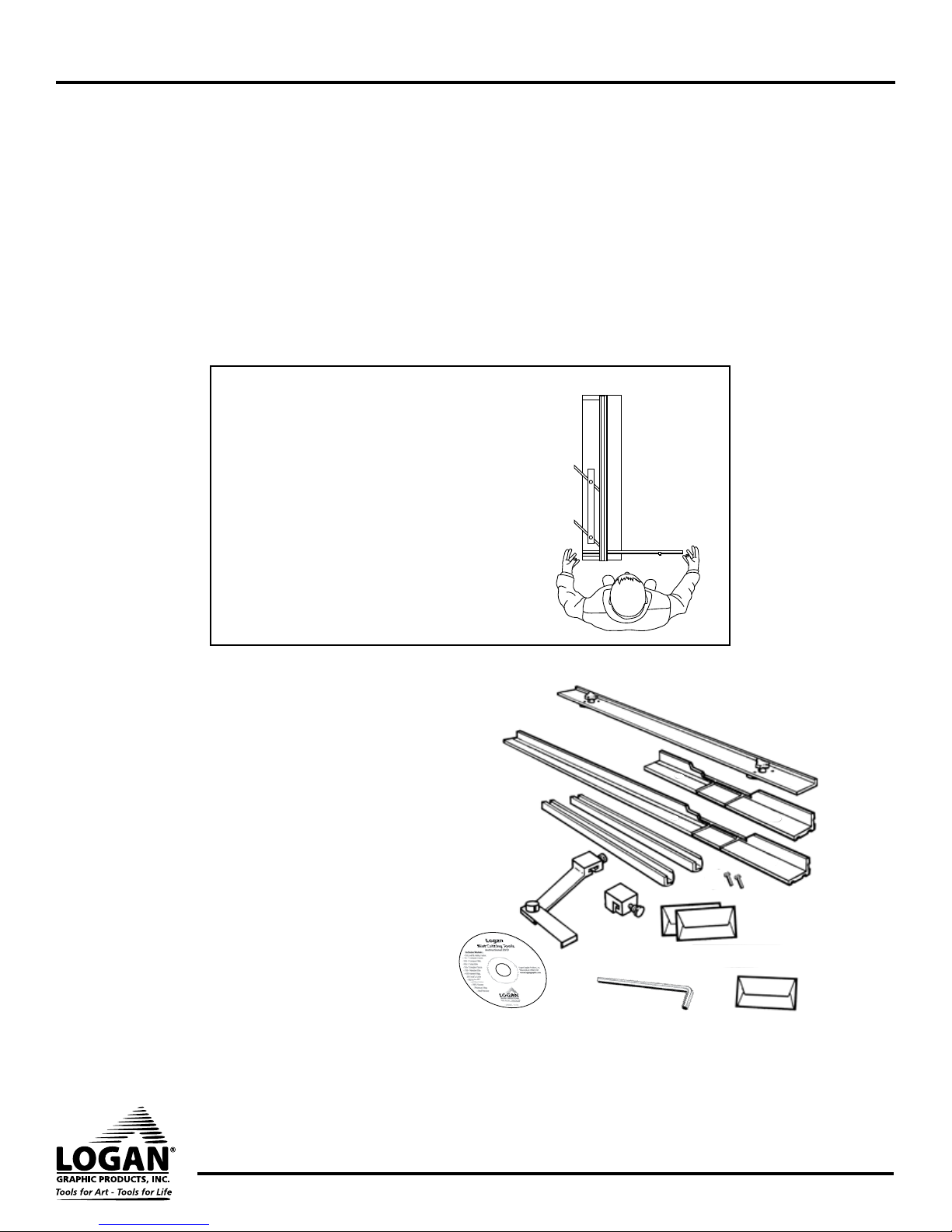

Carton Contents
1. Squaring Arm Stop (1)
2. 32” Squaring Arm (1)
3. Allen Wrench (1)
4. Five pack of Logan #269 blades (2)
5. Five pack of Logan #268 blades (1)
6. Channel screws (2)
7. Mat guide channels (2)
8. Top production stop (1)
9. Mat Guide (1)
10. 9” Squaring Arm (1)
11. DVD
Top
Left Right
Bottom
Work Surface
and Orientation
The work surface must be flat and
smooth. Any dips or warps in a table
top can cause the base board of the
mat cutter to also warp. Never lean the
mat cutter against a wall when not in
use. Always store flat. The procedure
detailed in the following instructions refer
to the right and left side and the top and
bottom of the mat cutter as shown.
1
2
11
6
7
8
10
9
4
5
3

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
3
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Handle Bar
Square shaped handle used to raise
Cutting Bar to vertical position
Bevel Cutting Head
Straight Cutting Head
Cutting Board
Cutting Bar Scales
Dual inch/metric scale recessed into cutting bar to
be used together with the bottom production stop
Squaring Arm Stop
Aluminum stop that slides onto
either end of the Squaring Arm
and tightens into position
Bottom Production Stop
Production Stop tightens to the Cutting Bar Rod and stops the
cutting head at the location determined by the scale setting
Mat Guide
Movable, parallel guide bar
used to set border width of
the mat being cut
Cutting Bar
Heavy-duty extruded Cutting
Bar with non-stick coating
and polished surface
Slip Sheet
A piece of scrap matboard
that is placed beneath the
mat when bevel cutting
Squaring Arm
Right angle back stop
necessary to hold material
square to Cutting Bar
Cutting Board
3/4” thick laminate
surface Cutting Board

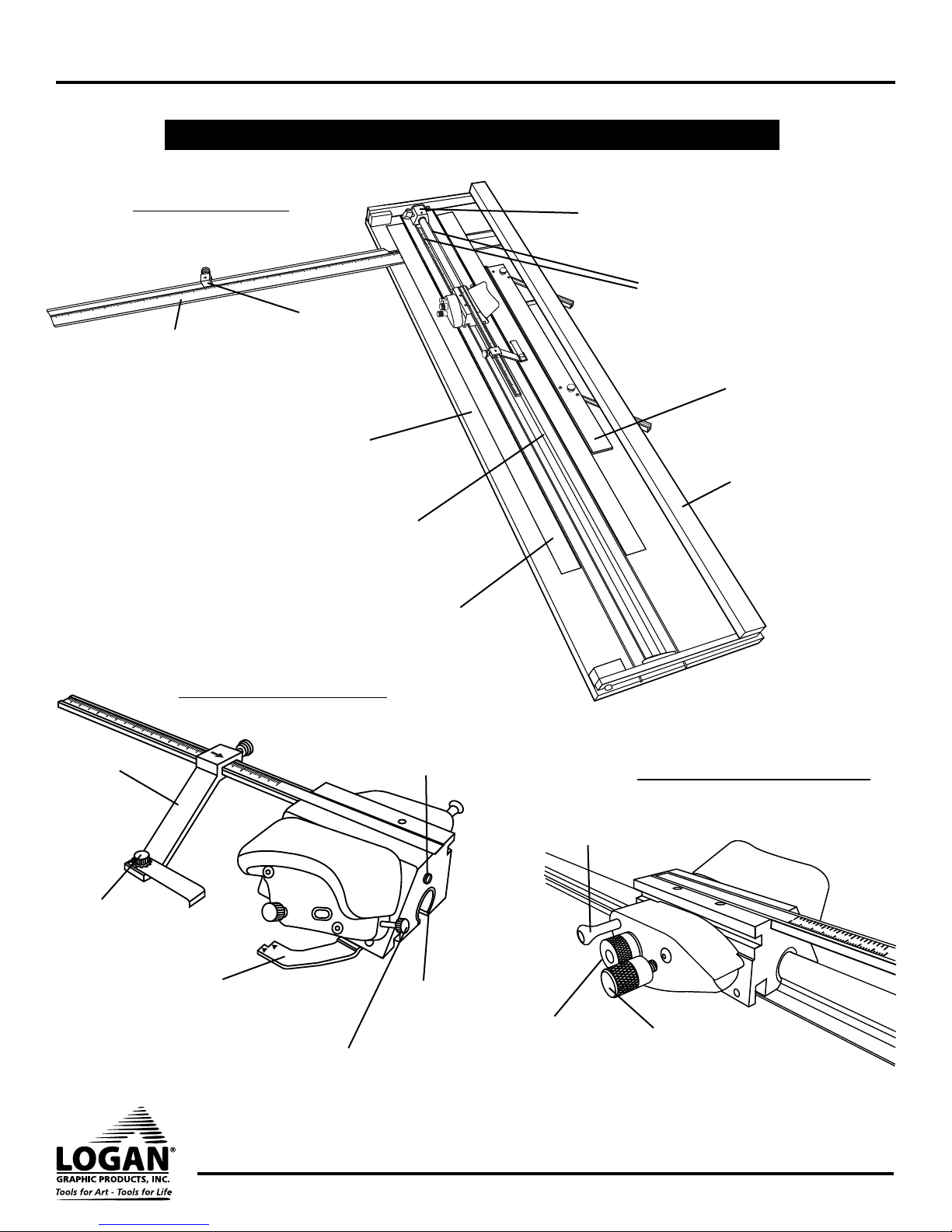

Identification of Machine Components
Cutting Head
Mounting block that
glides on cutting bar
and contains both bevel
and straight cutting
blade holders
Depth Adjustment Screw
Adjustment screw used to
set bevel cutting head to cut
various thickness matboard.
Bottom Overcut
Adjustment
For adjusting overcut at
the bottom of the mat
Top Overcut
Adjustment
For adjusting overcut
at the top of the mat
Lock-Down Pin
Pin for locking Straight
Cutter in down position
Top
Production Stop
Movable stop which
connects to cutting
head. Allows fast
production cutting
of mat board
Indicator Plate
Metal outrigger with green and
red arrow used to accurately
start and stop on marked lines
resulting in minimal overcuts
Depth
Adjustment Knob
Knob adjusts to 3
depth settings
Blade Holding Screw
Screw for tightening
blade in head

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
4
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Set-Up
Bevel Blade Installation
NOTE: There are two blades from which to choose... #269 (Green tape) blades are used
for bevel cutting standard thickness matboard and have two beveled edges. #268 (Blue
tape) blades are used for bevel cutting 8-Ply thickness matboard and have one beveled
edge. (Fig. 1)
#269 (GREEN TAPE) DOUBLE BEVEL BLADE (STANDARD THICKNESS MATBOARD)
1. Using the handle bar, lift the cutting bar to full upright position.
2. Loosen blade screw.
3. Remove one blade from pack of five.
4. Slide blade, sharp edge down, fully into blade holder. (Fig. 2)
5. Tighten blade screw.
#268 (BLUE TAPE) SINGLE BEVEL BLADE (8-PLY THICKNESS MATBOARD)
NOTE: Only one corner of the #268 blade can be used.
1. Using the handle bar, lift the cutting bar to full upright position.
2. Loosen blade screw.
3. Remove one blade from pack of five.
4. Slide blade, sharp edge down, bevel edge visible, fully into blade holder. (Fig. 2)
5. Tighten blade screw.
Straight Blade Installation
1. Set cutting bar in down position on cutting board.
2. Pull out lock down pin & rotate blade holder as far back as it will go. (Fig. 3)
3. Loosen blade screw.
4. Determine desired depth setting using blade depth settings chart. (Fig. 4)
5. Rotate depth adjustment knob to desired setting. (Fig. 5)
6. Slide blade into slot under “blade” label. (Fig. 6)
NOTE: Only use blade #269 (Green tape) for straight cutting.
7. Tighten blade screw.
8. Rotate blade holder back until lock down pin “pops” into safety position. (Fig. 7)
Straight Blade Removal
1. Set cutting bar in down position on cutting board.
2. Pull out lock down pin & rotate blade holder as far back as it will go. (Fig. 3)
3. Loosen blade screw.
4. Rotate depth adjustment knob to setting 3.
5. Remove blade.
Mat Guide Assembly
1. Press each Mat Guide Channel into board slots with rounded end towards guiderail.
2. Insert channel screw from the UNDERSIDE of board and tighten with Logan screwdriver. (Fig. 8)
3. Loosen each mat guide knob three full turns.
4. Hold mat guide at ends with your thumbs on the loosened knobs with raised edge facing
guiderail and evenly drop mat guide into channels.
5. Slide to adjust and tighten knobs to lock mat guide. (Fig. 9)
CAUTION!!
MAT CUTTING BLADES ARE SHARP
Fig. 1
Fig. 2
Fig. 3
Fig. 5
Fig. 6 Fig. 7 Fig. 8
Fig. 4
SET
SCALE
Fig. 9
#268
#269

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
5
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
1. Remove mat guide and slip sheet.
2. Loosen bottom production stop and move to bottom of cutting bar. (Fig. 14)
3. Lift Handle bar into up position.
4. Set squaring arm stop to dimension of cut. Place mat (color side down) against
squaring arm and stop. (Fig. 15)
5. Lower handle bar into down position so cutting bar rests on mat.
6. Slide cutting head past far end of mat.
7. Rotate straight cut blade holder down until lock down pin “pops” into lock slot.
(Fig. 16)
8. Holding the cutting head as shown (Fig. 17), pull the cutting head until the board is
completely cut.
NOTE: Do not apply downward pressure on blade holder. The lock down pin is holding blade
at proper depth.
9. IMPORTANT: After finishing the cut, pull lock down pin out and rotate blade holder to
safety position. (Fig. 18)
NOTE: It is dangerous to leave the blade set in the “cut” position.

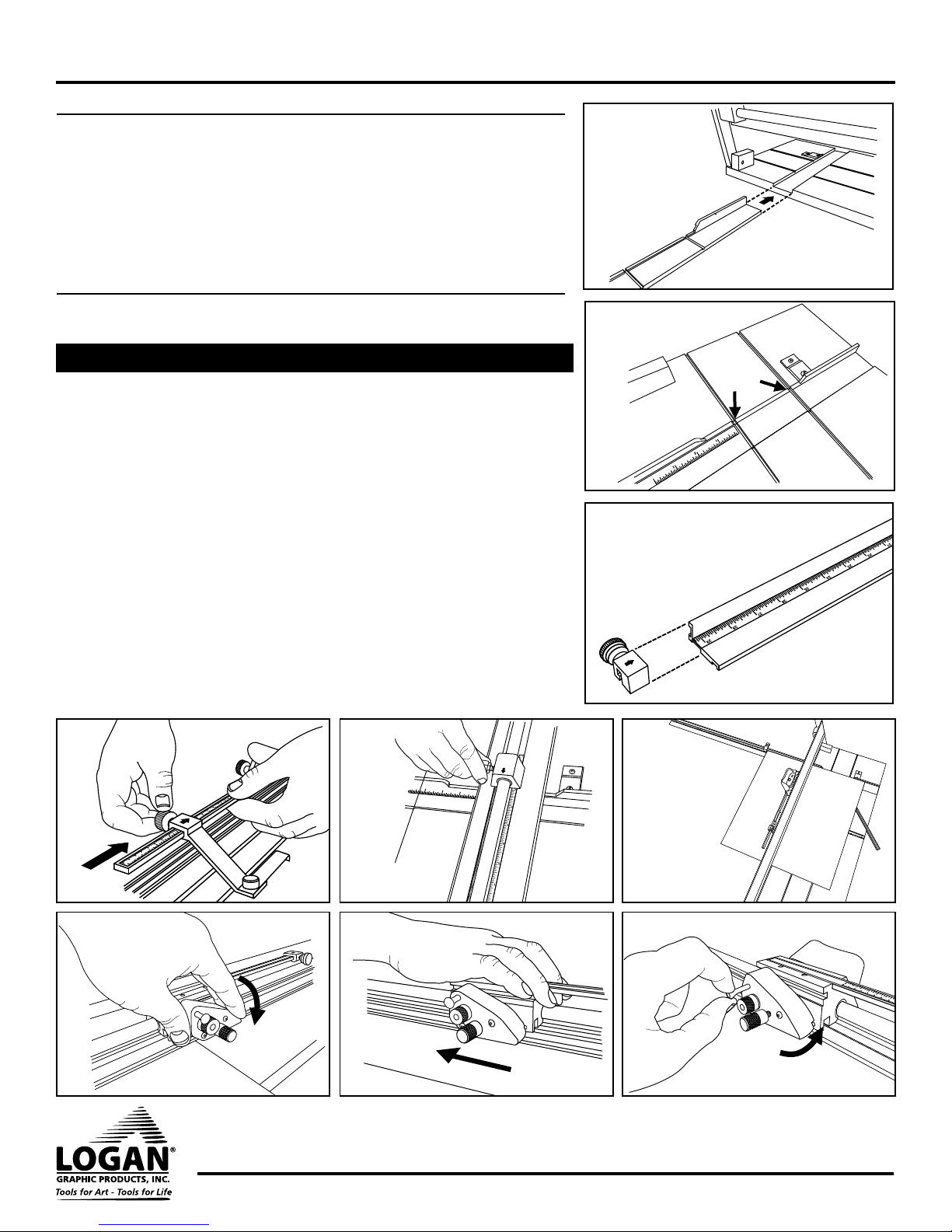

Straight Cutting Board to Size Using 32” Squaring Arm
1
2
3
Squaring Arm Assembly
NOTE: There are two squaring arms from which to choose. The 32” arm is used for straight
cutting. The 9” is an option if straight cutting is unnecessary or saving space is required.
1. Line up squaring arm along side of slot, ensuring the bottom of the v-groove is
underneath screw. (Fig. 10)
2. Slide into the slot.
3. Align slots and tighten screw. (Fig. 11)
4. Slide stop onto squaring arm. (Fig. 12)
Top Production Stop Assembly
1. Slide top production stop onto measuring bar. (Fig. 13)
2. Tighten knob.
Fig. 10
Fig. 11
Fig. 12
Fig. 15
Fig. 13
Fig. 16
Fig. 14
Fig. 17 Fig. 18

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
6
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
1
2
3
SET
SCALE
Bevel Cutting Mat Openings
Using Line to Line Method
1. Install mat guide and set to desired border width. Tighten black knobs.
2. Loosen bottom production stop and move to bottom of cutting bar. (Fig.19)
3. Lift handle bar and replace/install slip sheet.
NOTE: For best results ALWAYS use a slip sheet when bevel cutting. A slip sheet is a scrap piece
of matboard which is at least as long as the mat you are cutting and at least 4” wide. Your first slip
sheet is included. The slip sheet will need to be changed periodically. Move the slip sheet slightly
after each cut to avoid cutting into previous scores that may cause the blade to flare out, causing a
curve in your cut.
3. Place the mat (color side down) against the squaring arm and against the mat guide. (Fig. 20)
4. Lower the handle bar. With a pencil, draw a line on the back of the matboard using the left side
of the cutting bar as a guide. Do this for the remaining three sides of the mat. (Fig. 21)
5. Slide the cutting head into position so that the edge of the metal near the green arrow on the
indicator plate is directly over the top marked line. (Fig. 22)
6. Rotate the bevel blade holder down completely to seat the blade into the mat.
NOTE: Press your finger against the side of the indicator and the mat firmly enough to not allow cut-
ting head to “creep forward” when inserting blade, which can cause an overcut. (Fig. 23)
7. Maintaining downward pressure, pull the cutting head toward yourself until edge of the metal
near the red arrow on the indicator plate is directly over the bottom marked line. (Fig. 24)
NOTE: Do not push down on the handle bar when cutting, as this will flex the cutting bar upwards
and prevent the blade from cutting through the matboard.
8. Rotate the bevel blade holder up to the neutral position and lift the handle bar to an upright position.
9. Turn the mat 1/4 turn to the right and make sure that the mat is down against the squaring arm
and against the mat guide on the left.
10. Continue steps 5 through 8 until all four sides are cut.
Fig. 20
Fig. 19
Fig. 21
Fig. 22
Fig. 23 Fig. 24

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
7
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com

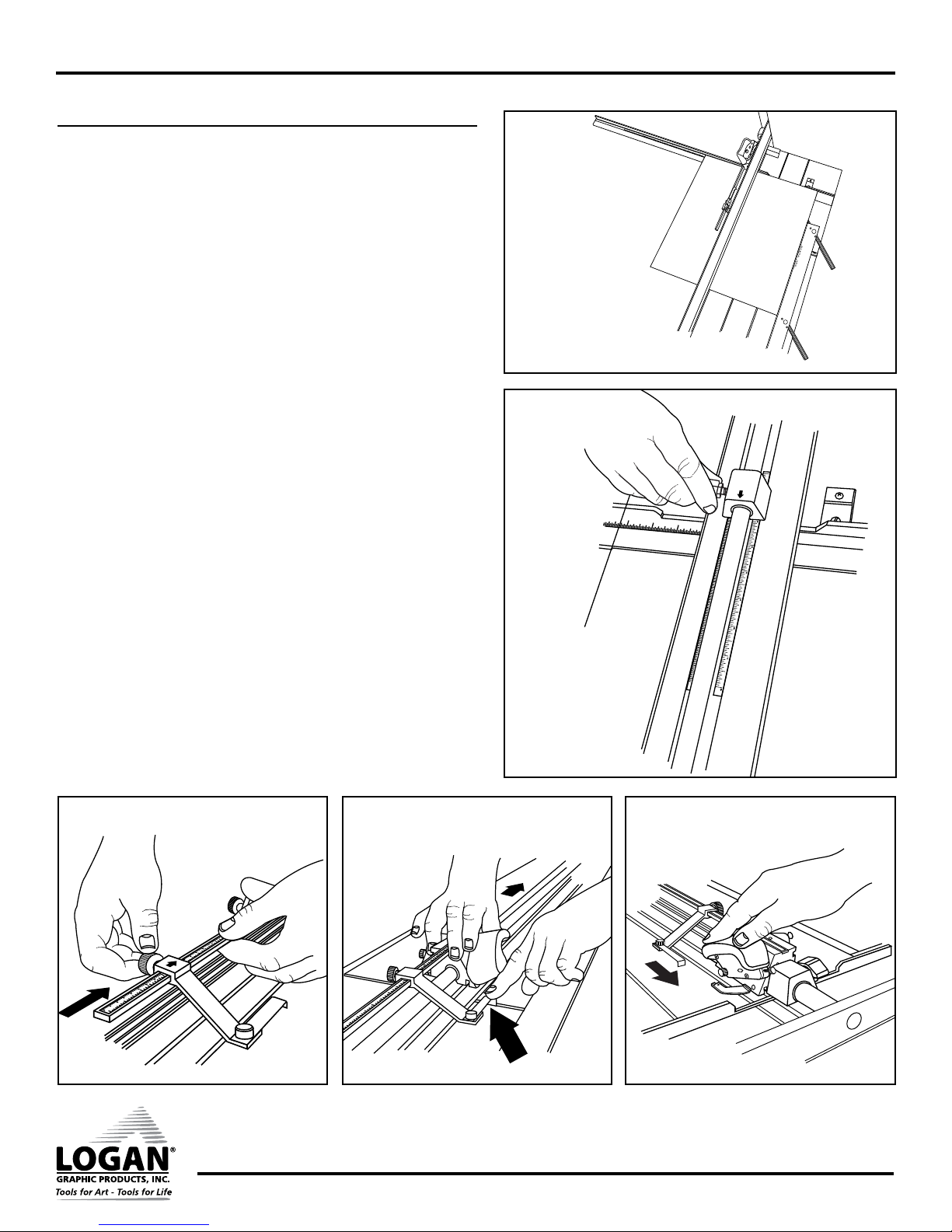

Using Production Stops
1. Install mat guide and set to desired border width. Tighten black knobs.
2. Lift handle bar and replace/install slip sheet.
NOTE: For best results ALWAYS use a slip sheet when bevel cutting. A slip
sheet is a scrap piece of matboard which is at least as long as the mat you
are cutting and at least 4” wide. Your first slip sheet is included. The slip
sheet will need to be changed periodically. Move the slip sheet slightly after
each cut to avoid cutting into previous scores that may cause the blade to
flare out, causing a curve in your cut.
3. Place the mat (color side down) against the squaring arm and against
the mat guide. (Fig. 25)
4. Slide the bottom production stop up to the increment on the scale of
the border size you wish to cut. (Fig. 26)
5. Slide the top movable stop up to the increment on the scale of the
border size you wish to cut. (Fig. 27)
6. Slide the cutting head into position in front of the top edge of the
matboard. As the movable stop approaches the edge of the matboard,
press down on the stop foot with your left index finger until it gently
makes contact with the top edge of the mat. (Fig. 28)
7. Holding the stop foot in place with your finger, rotate the blade holder
down to enter the blade into the mat.
8. Release the stop foot with your finger, so that it raises above the edge
of the mat board and pull the cutting head towards yourself until it
makes gentle contact with the bottom production stop. (Fig. 29)
9. Turn the mat 1/4 turn to the right and make sure that the mat is down
against the squaring arm and against the mat guide on the left.
10. Continue steps 6 through 9 until all four sides are cut.
SET
SCALE
1
2
3
Fig. 25
Fig. 26
Fig. 28 Fig. 29
Fig. 27

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
8
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Bevel blade depth adjustment
1. Turn depth adjustment screw clockwise to increase depth or coun-
terclockwise to decrease depth. (Fig. 30)
NOTE: Use the blade window to reference various blade depths.
NOTE: It is always ideal to have just enough blade depth to slice through
the mat you are cutting and score slightly into the slip sheet. Extra blade
depth can allow the blade to flex, resulting in hooks or curves in the cut.
Extra blade depth can also cause the blade to start its cut sooner and
stop its cut later than needed, resulting in overcuts.
If cutting head is too loose, wobbles up and down OR rocks side to
side, you will need to adjust the cutting head.
Bushing Adjustment
1. To eliminate side to side rocking, tighten each adjustment screw
a very small amount using Allen Wrench. (Fig. 32)
2. Test rocking and readjust until rock is eliminated and sliding
motion is smooth.
Bearing Adjustment
1. To eliminate wobble up and down, tighten adjustment screw a
very small amount using Allen Wrench. (Fig. 31)
2. Test wobble and readjust until wobble is eliminated and sliding
motion is smooth.
Adjustments
Cutting Head Slide Adjustment
Fig. 30
Fig. 31
Fig. 32

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
9
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
NOTE: These adjustments are only needed when production stops are being used.
Bottom Overcut Adjustment
1. If over or under cuts appear at the BOTTOM of the cut when using the production
stops even after a blade depth adjustment, use the Logan screwdriver provided to
make slight adjustments on the overcut adjustment screw on the back of the cutting
head. This screw will fine tune the BOTTOM over/under cut only when using the
production stop.
2. To adjust, use Logan screwdriver to turn screw in (clockwise) to increase overcut or
turn screw out (counterclockwise) to decrease overcut. (Fig. 33)
Top Overcut Adjustment
1. Loosen knob to allow leg to slide. Slide leg away from cutting head to decrease
overcut or toward cuting head to increase overcut. Tighten knob to lock leg into
position. (Fig. 34)
Overcut Screw Adjustments
Fig. 33
Fig. 34 Should screwdriver be showing?

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
10
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Cutting Board Adjustments
Re-Squaring the Squaring Arm
Tools needed: Screwdriver, Carpenter’s Square
Before making any adjustments to the squaring arm, make sure that the machine is truly
out of square, not the mat board, by using the squareness test.
ATTENTION: It is common for 32” x 40” sheets of mat board to be un-square when
bought. Take this into account before making any adjustments to the squaring arm.
Squareness Test
1. Place the carpenter’s square against the right hand side of the guide rail and
down against the squaring arm. (Fig. 35) Lock to see if there are any gaps
between the framing square and the squaring arm. If so, the squaring arm needs
to be adjusted.
To Re-Square
1. By looking at where the gap is, you can determine which way the squaring arm needs
to go, in order to be square again.
2. Remove the squaring arm and locate the two screws inside of the slot.
3. To adjust, you must turn screws A & B in equal but opposite directions. To move the
far right end of the squaring arm towards the top end of the machine, turn adjust-
ment screw B inward (clockwise) about a quarter turn, and turn adjustment screw A
outward (counter-clockwise) a quarter turn. (Fig. 36)
4. Re-install the squaring arm and check for square. This is a trial and error method.
In some cases more than a quarter turn is needed, in some cases, less.
Fig. 35 Fig. 36
PLACE
SQUARE HERE

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
11
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Mat Guide
#602 Slide
#603 Wedge
#604 Mat
Guide
Screws (2)
#112N Mat
Guide Knob
Mat Guide Assembly
If mat guide wedge becomes unscrewed from mat guide, reassemble making sure
angle of wedge is aligned correctly. (Fig. 37)
Re-parallel Mat Guide
Tools Needed: Phillips Screwdriver, Ruler
To re-parallel the Mat Guide, first determine that the Mat Guide is out of parallel by
doing a parallel test.
Parallel Test:
1. Lock the Mat Guide at the 2” mark on the scale.
2. Place a scrap piece of matboard under the Guide Rail and up against the Mat
Guide at the far end of the machine.
3. Using a pencil, mark a line across the matboard.
4. Slide the mat all the way down near where you are standing keeping under the
Guide Rail.
5. Mark another line across the matboard.
6. The piece of matboard should now appear to only have one single line across it.
If the two lines drawn do not line up with each other, the Mat Guide needs to be
re-paralleled.
To Re-parallel:
1. Release the Mat Guide.
2. Use a Phillips head screwdriver to loosen the four screws on either side of the
black knobs one turn.
3. Place a ruler or straight edge between the Mat Guide and the Guide Rail. (Fig. 38)
4. Slide the Mat Guide against the straight edge and the Guide Rail. Make sure
both the Mat Guide and the Guide Rail are making solid contact on both
sides of the straight edge.
5. Re-tighten the Black Knobs first.
6. Then re-tighten the four screws. Do another parallel test to ensure that the Mat
Guide is now parallel.
Fig. 37
Fig. 38

Framer’s Edge Elite Mat Cutter
Instruction Manual
Model 650-1 / 655-1 / 660-1
12
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Troubleshooting
Helpful Hints
Avoid Board Warp - Always store your Mat Cutter flat.
Clean Guide Rail - Only use evaporative solvents such as lighter fluid or alcohol. Do not lubricate the Guide Rail.
Cutting a Border Less Than 3/4” - Mark mat (back side) using a pencil and do not use Mat Guide.
Blade Life - Use only authentic Logan blades to ensure best results. No two blades last the same amount of time. Size of mats and differences in
mat board effect blade life. It is best practice to use a new blade whenever starting a new project.
Problem Solution
Hooks or Curves
• Blade depth set too deep.
• Blade is dull.
• Blade is catching on previous cut in Slip Sheet.
• Uneven pressure being applied to
Cutting Head during cut.
Overcut on Top Cut
• Blade depth set too deep.
Overcut on Bottom Cut
• If too small - align start and stop indicator slightly below
pencil line and cut.
• If too big - align start and stop indicator slightly above
pencil line and cut.
Mat Borders Uneven
• Mat Guide not parallel.
Ragged Bevel Cut
• Cutting without a Slip Sheet.
• Slip Sheet is worn out.
• Not changing the blade often enough.
Not Cutting Through
• Machine not on a level surface.
• Not using a Slip Sheet as least as long as the
mat you are cutting.
• Blade depth set too shallow.
Warranty
Logan Graphic Products, Inc. (“Logan”) warrants the model 650-1 / 655-1 / 660-1 FRAMER’S EDGE ELITE to be free from defects in parts
and workmanship for a period of two years from the date of original purchase. Logan warrants that it will either repair or replace, in its sole
discretion, any necessary replacement parts found to be defective. Should the product need to be returned to Logan for repair or replacement
parts, authorization for any return must come from Logan in writing. Costs of returning the product to Logan, including insurances, shall be
borne by the purchaser. Logan shall not be liable for any damages or losses, incidental or consequential, direct or indirect, arising from the
use of this product. This warranty extends only to the original purchaser and is not assignable or transferable. This warranty is in lieu of all
other warranties, expressed or implied. Be advised that any Logan products purchased as “new” from an unauthorized dealer, such as an
online auction site or similar, may be void of their warranty.
Logan Graphic Products, Inc.
1100 Brown Street Wauconda, IL 60084
800/331-6232 or 847/526-5515

LoganGraphic.com
MANUEL D’INSTRUCTIONS ET D’UTILISATION
MODÈLE 650-1 655-1 660-1
DÉCOUPEUSE DE PASSE-PARTOUT
FRAMER’S EDGE ELITE
L618DN4 4-12
Modèle 650-1 Framer’s Edge Elite-Système de découpe 40” (101,6 cm)
Modèle 655-1 Framer’s Edge Elite-Système de découpe 48” (121,9 cm)
Modèle 660-1 Framer’s Edge Elite-Système de découpe 60” (152,4 cm)
Date d’achat
Numéro d’identification (partie inférieure du support)
Date (partie inférieure du support)
Sur LoganGraphic.com/videos, vous
pourrez voir des clips vidéo expliquant le
fonctionnement des équipements Logan.
Pour de meilleurs résultats
n’utilisez que les lames
authentiques Logan
MANUEL D’UTILISATION
Système de découpe de passe-partout de gamme professionnnelle avec surface de découpe
laminée, tête de découpe guidée par roulement à billes, butées de production, bras d’équerrage de
22,9 cm (9”) & 81 cm (32”) & double tête de découpe pour les coupes en biseau et droite.
S’utilise avec des lames de
rechange Logan n°269 n°268

2
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Manuel D’Utilisation
Modèle 650-1 655-1 660-1
Découpeuse De Passe-Partout Framer’s Edge Elite
Nous vous félicitons d’avoir acheté la découpeuse
Framer’s Edge Elite de la gamme professionnelle Logan.
La découpeuse Framer’s Edge Elite est un système de découpe très bien conçu, qui allie tout ce que les systèmes de découpe Logan ont de mieux à offrir. Elle a été conçue
spécialement pour l’encadreur. Tous les composants sont en matériau solide pour résister à la vigueur de la découpe professionnelle tout en respectant la précision requise
par les encadreurs. Les caractéristiques introduites par Logan sur le marché il y a quelques années, comprennent le bras d’équerrage, le guide de passe-partout, la butée
de production amovible, la barre de découpe haute technologie en aluminium, la facilité de changement de la lame et la précision de son réglage pour assurer des coupes
droites sans dépassement. En plus, la tête de découpe guidée par roulement à billes rend l’opération facile. Nous sommes convaincus que la qualité, la précision et la fiabilité
du Framer’s Edge Elite sont tout ce que vous attendez d’un système de découpe professionnel. Ce manuel d’instructions a été conçu pour que vous maîtrisiez ce produit.
S’y référer dés le début vous permettra de répondre aux nombreuses questions que vous êtes susceptible de vous poser lors de l’utilisation de votre découpeuse. Vous
vous rendrez compte alors que le temps passé à sa lecture n’aura pas été perdu et que vous serez rapidement en mesure de découper des passe-partout de haute qualité.
Contenu du Carton
1. Butée de bras d’équerrage (1)
2. Bras d’équerrage de 81,3 cm (32”) (1)
3. Clé Allen (1)
4. Paquet de cinq lames Logan n°269 (2)
5. Paquet de cinq lames Logan n°268 (1)
6. Vis de rail (2)
7. Rails du guide de passe-partout (2)
8. Butée de production supérieure (1)
9. Guide de passe-partout (1)
10. Bras d’équerrage de 22,9 cm (9”) (1)
11. DVD
Plan de travail
et orientation
Le plan de travail doit être plat et lisse. Tout
creux ou bosse sur la table entraînerait le
gondelement du support de découpe. Ne rangez
jamais la découpeuse à la verticale, contre un
mur, mais toujours à plat. La procédure détaillée
dans les instructions suivantes fait référence aux
côtés droit et gauche, aux parties supérieure et
inférieure du système de découpe tel qu’il est
montré sur les schémas.
Gauche Droite
Haut
Bas
1
2
11
6
7
8
10
9
4
5
3

3
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Manuel D’Utilisation
Modèle 650-1 655-1 660-1
Découpeuse De Passe-Partout Framer’s Edge Elite
Poignée
Poignée carrée servant à lever la barre
de découpe à la verticale.
Echelles de la barre de découpe
Double graduation, en pouces et métrique, insérée
dans le guide de découpe et s’utilisant avec la butée de
production inférieure.
Butée du bras d’équerrage
Butée en aluminium coulissant
sur la longueur du bras
d’équerrage et se fixant à la
position désirée.
Butée de production inférieure
La butée se fixe sur le rail de la barre de découpe et arrête la
tête de découpe à l’endroit déterminé par l’echelle.
Guide de passe-partout
Barre de guidage parallèle
et mobile, servant à régler
la largeur du bord du
passe-partout à découper.
Barre de découpe
Robuste guide de découpe
extrudé, à surface polie,
revêtu d’un anti-adhésif.
Feuille doublure
Chute de contre-collé qui est
placée sous le contre-collé
lors de la découpe en biseau.
Bras d’équerrage
Butée arrière à angle droit
pour caler le passe-partout
à angle droit avec la barre
de découpe.
Support de découpe
Plateau laminé d’une épaisseur
de 1,9 cm (3/4”).
Identification des Composants de L’Appareil
Tête de découpe
pour angles droits
Bloc assemblé coulissant
sur la barre de découpe et
retenant les porte-lames
pour la coupe en biseau
et la coupe droite.
Vis de réglage
de profondeur
Vis servant à régler la tête de
découpe à biseau en fonction
de l’épaisseur du contre-collé.
Réglage de dépassement inférieur
Pour régler les dépassements de coupe
sur la partie inférieure du passe-partout.
Réglage de
dépassement
supérieur
Pour régler les
dépassements
de coupe sur la
partie supérieure
du passe-partout.
Tête de découpe
pour biseaux
Butée amovible se
fixant sur la tête de
découpe et permettant
une production rapide
de passe-partout.
Plaque indicatrice
Pièce de métal sur
laquelle des flèches verte
et rouge permettent la
précision de départ et
d’arrêt sur les lignes de
repère, afin de minimiser
les dépassements.
Molette de réglage
de la profondeur
Molette permettant les 3
réglages de profondeur.
Vis de maintien de la lame
Vis pour resserrer la lame
dans la tête.
Tête de Découpe pour Biseaux
Tête de Découpe Biseautée
Support de Découpe
Goujon de verouillage
Goujon verouillant le cutter
droit en position basse.

4
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Manuel D’Utilisation
Modèle 650-1 655-1 660-1
Découpeuse De Passe-Partout Framer’s Edge Elite
Montage
Installation de la lame à biseau
REMARQUE: Vous avez le choix entre deux lames…les lames n°269 (scotch vert) sont utilisées pour
les coupes en biseau de contre-collés d’épaisseur standard. Les n°268 (scotch bleu) sont utilisées
pour les coupes en biseau de contre-collés d’épaisseur 8-Ply et n’ont qu’un bord biseauté. (Fig. 1)
n°269 (SCOTCH VERT) LAME DOUBLE BISEAU (CONTRE-COLLÉ ÉPAISSEUR STANDARD)
1. A l’aide de la poignée, levez complétement la barre de découpe à la verticale.
2. Desserrez la vis de la lame.
3. Retirez une lame du paquet de cinq.
4. Insérez totalement la lame, bord tranchant vers le bas, dans le porte-lame. (Fig. 2)
5. Resserrez la vis de la lame.
n°268 (SCOTCH BLEU) LAME SIMPLE BISEAU (CONTRE COLLÉ ÉPAISSEUR 8-PLY)
REMARQUE: Un seul bord de la lame n°268 peut être utilisé.
1. A l’aide de la poignée, levez complétement la barre de découpe à la verticale.
2. Desserrez la vis de la lame.
3. Retirez une lame du paquet de cinq.
4. Insérez totalement la lame, bord tranchant vers le bas, bord biseauté visible, dans le porte-
lame. (Fig. 2)
5. Resserrez la vis de la lame.
Installation de la lame pour coupe droite
1. Mettez la barre de découpe en position basse sur le support de découpe.
2. Retirez le goujon de verouillage & faites pivoter le porte-lame le plus loin possible vers l’arrière. (Fig. 3)
3. Desserrez la vis de lame.
4. Déterminez la profondeur de lame désirée en vous référant au tableau des réglages de
profondeur. (Fig. 4)
5. Tournez la molette de réglage de la profondeur jusqu’au point désiré. (Fig. 5)
6. Glissez la lame dans la fente, sous l’étiquette “blade.” (Fig. 6)
REMARQUE: Utilisez uniquement la lame n° 269 (scotch vert) pour la coupe droite.
7. Resserrez la vis de lame.
8. Faites pivoter le porte-lame vers l’arrière jusqu’à ce que le goujon de verouillage “claque”
en position de sécurité. (Fig. 7)
Retirer la lame pour coupe droite
1. Mettez la barre de découpe en position basse sur le support de découpe.
2. Retirez le goujon de verouillage & faites pivoter le porte-lame le plus loin possible vers l’arrière. (Fig. 3)
3. Desserrez la vis de lame.
4. Tournez la molette de réglage de la profondeur jusqu’au 3.
5. Retirez la lame.
Assemblage du guide de passe-partout
1. Insérez par pression chaque rail de guide de passe-partout dans les rainures du support
de découpe, les bouts arrondis vers le rail de guidage.
2. Mettez les vis de rail PAR DESSOUS le support de découpe et serrez-les. (Fig. 8)
3. Desserrez chacune des molettes du guide de passe-partout de 3 tours complets.
4. Tenez le guide de passe-partout par ses extrémités, avec vos pouces sur les molettes desserrées,
le bord élevé vers le rail de guidage, et de manière uniforme placez le guide dans les rails.
5. Faites coulisser pour ajuster et serrez les molettes pour bloquer le guide de passe-partout. (Fig. 9)
Fig. 1
Fig. 2
Fig. 3
Fig. 5
Fig. 6 Fig. 7 Fig. 8
Fig. 4
SET
SCALE
Fig. 9
n° 268
n° 269
ATTENTION!!!
LES LAMES SONT TRÈS COUPANTES
RÉGLAGE DE
PROFONDEUR
DE LA LAME

5
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Manuel D’Utilisation
Modèle 650-1 655-1 660-1
Découpeuse De Passe-Partout Framer’s Edge Elite
1. Retirez le guide de passe-partout et la feuille doublure.
2. Desserrez la butée de production inférieure et déplacez-la jusqu’en bas de la barre de
découpe. (Fig. 14)
3. Levez la poignée à la verticale.
4. Réglez la butée du bras d’équerrage sur la graduation indiquant la dimension de la
découpe. Placez le contre-collé (face colorée vers le bas) contre le bras d’équerrage et
la butée. (Fig. 15)
5. Abaissez la poignée afin que la barre de découpe repose sur le contre-collé.
6. Faites glisser la tête de découpe jusqu’à l’extrémité du contre-collé.
7. Faites pivoter le porte-lame pour coupe droite vers le bas, jusqu’à ce que le goujon de
verouillage “claque” dans la fente de verouillage. (Fig. 16)
8. En maintenant la tête de découpe comme sur le schéma (Fig. 17), tirez-la jusqu’à ce
que le contre-collé soit totalement coupé.
REMARQUE : N’exercez pas de pression sur le porte-lame. Le goujon de verouillage main-
tient la lame à la bonne profondeur.
9. IMPORTANT: Une fois la découpe terminée, retirez le goujon de verouillage et faites
pivoter le porte-lame en position de sécurité. (Fig. 18)
REMARQUE : Il est dangereux de laisser la lame en position “découpe.”
Coupe droite d’un contre-collé à la taille désirée, en utilisant le bras d’équerrage de 81,3 cm
1
2
3
Assemblage du bras d’équerrage
REMARQUE: Vous avez le choix entre deux bras d’équerrage. Celui de 81,3 cm (32”) est
utilisé pour les découpes droites. Celui de 22,9 cm (9”) est une option dans le cas où vous
n’avez pas de coupe droite à effectuer ou si vous avez besoin de place.
1. Mettez le bras d’équerrage dans l’alignement de la rainure, en vous assurant que le
bas de la rainure en v soit sous la vis. (Fig. 10)
2. Faites glisser dans la rainure.
3. Alignez les rainures et serrez les vis. (Fig. 11)
4. Faites coulisser la butée sur le bras d’équerrage. (Fig. 12)
Montage de la butée de production supérieure
1. Faites coulisser la butée de production supérieure sur la barre de mesure. (Fig. 13)
2. Resserrez la molette.
Fig. 10
Fig. 11
Fig. 12
Fig. 15
Fig. 13
Fig. 16
Fig. 14
Fig. 17 Fig. 18

6
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Manuel D’Utilisation
Modèle 650-1 655-1 660-1
Découpeuse De Passe-Partout Framer’s Edge Elite
1
2
3
SET
SCALE
Coupe en biseau des fenêtres de passe-partout
En utilisant la méthode ligne à ligne
1. Installez le guide de passe-partout et réglez-le sur la largeur de bordure désirée. Resserrez les
molettes noires.
2. Desserrez la butée de production inférieure et déplacez-la jusqu’en bas de la barre de découpe. (Fig. 19)
3. Levez la poignée et replacez/installez la feuille doublure.
REMARQUE: Pour de meilleurs résultats, utilisez TOUJOURS une feuille doublure lors de coupes
en biseau. Une feuille doublure est une chute de contre-collé qui est au moins aussi longue que le
contre-collé que vous coupez et d’au moins 10 cm (4”) de largeur. Votre première feuille doublure
est incluse. La feuille doublure devra être changée périodiquement. Déplacez légèrement la feuille
doublure après chaque découpe afin d’éviter de découper dans des incisions précédentes, ce qui
pourrait émousser votre lame et causer des déviations dans votre coupe.
3. Placez le contre-collé (face colorée vers le bas) contre le bras d’équerrage et contre le guide de
passe-partout. (Fig. 20)
4. Abaissez la poignée. Avec un crayon, tracez une ligne au dos du contre-collé en vous servant du
côté gauche de la barre de découpe comme règle. Répétez la même chose pour les trois côtés
restants. (Fig. 21)
5. Faites glisser la tête de découpe en place, de façon à ce que le bord du métal, près de la flèche
verte sur la plaque indicatrice, soit exactement sur la ligne tracée. (Fig. 22)
6. Faites pivoter le porte-lame pour coupe en biseau complétement vers le bas, afin de faire rent-
rer la lame dans le contre-collé.
REMARQUE: Appuyez fermement sur l’indicateur de manière à ce que la tête de découpe ne
“dérape” pas lors de l’insertion de la lame, ce qui causerait un dépassement. (Fig. 23)
7. En maintenant une pression vers le bas, tirez la tête de découpe vers vous, jusqu’à ce que le
bord du métal, près de la flèche rouge sur la plaque indicatrice, soit exactement sur la ligne
inférieure tracée. (Fig. 24)
REMARQUE: N’appuyez pas sur la poignée lors de la découpe car cela incurverait la barre de
découpe vers le haut et empêcherait la lame de couper le contre-collé.
8. Faites pivoter le porte-lame en position neutre et levez la barre de découpe en position verticale.
9. Tournez le contre-collé d’un quart de tour et assurez-vous que le contre-collé soit en bas, contre
le bras d’équerrage, et à gauche, contre le guide de passe-partout.
10. Continuez les étapes 5 à 8 jusqu’à ce que les 4 côtés soient coupés.
Fig. 20
Fig. 19
Fig. 21
Fig. 22
Fig. 23 Fig. 24

7
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Manuel D’Utilisation
Modèle 650-1 655-1 660-1
Découpeuse De Passe-Partout Framer’s Edge Elite
En utilisant les butées de production
1. Installez le guide de passe-partout et réglez-le sur la largeur de bor-
dure désirée. Resserrez les molettes noires.
2. Levez la poignée et replacez/installez la feuille doublure.
REMARQUE: Pour de meilleurs résultats, utilisez TOUJOURS une feuille
doublure lors de coupes en biseau. Une feuille doublure est une chute
de contre-collé qui est au moins aussi longue que le contre-collé que
vous coupez et d’au moins 10 cm (4”) de largeur. Votre première feuille
doublure est incluse. La feuille doublure devra être changée périodique-
ment. Déplacez légèrement la feuille doublure après chaque découpe
afin d’éviter de découper dans des incisions précédentes, ce qui pour-
rait émousser votre lame et causer des déviations dans votre coupe.
3. Placez le contre-collé (face colorée vers le bas) contre le bras
d’équerrage et contre le guide de passe-partout. (Fig. 25)
4. Faites coulisser la butée de production inférieure jusqu’à la gradua-
tion sur l’échelle correspondant à la dimension de bordure que vous
souhaitez découper. (Fig. 26)
5. Faites coulisser la butée mobile supérieure jusqu’à la graduation sur
l’échelle correspondant à la dimension de bordure que vous souhaitez
découper. (Fig. 27)
6. Faites glisser la tête de découpe en place, devant le bord supérieur du
passe-partout. Lorsque la butée mobile s’approche du bord du passe-
partout, appuyez sur son frein avec l’index gauche jusqu’à ce qu’il
touche le bord supérieur du passe-partout. (Fig. 28)
7. En maintenant votre doigt sur le frein, faites pivoter le porte-lame vers
l’avant afin d’enfoncer la lame dans le contre-collé.
8. Relâchez votre doigt du frein afin que celui soit au dessus du bord du
passe-partout et tirez la tête de découpe vers vous jusqu’à ce qu’elle
entre en contact avec la butée de production inférieure. (Fig. 29)
9. Tournez le contre-collé d’1/4 de tour vers la droite et assurez-vous
qu’il soit calé entre le bras d’équerrage en bas, et le guide de passe-
partout à gauche.
10. Continuez les étapes de 6 à 9 jusqu’à ce que les quatre côtés
soient coupés.
SET
SCALE
1
2
3
Fig. 25
Fig. 26
Fig. 28 Fig. 29
Fig. 27

8
Logan Graphic Products Inc., 1100 Brown St, Wauconda, IL 60084 847-526-5515 [email protected] LoganGraphic.com
Manuel D’Utilisation
Modèle 650-1 655-1 660-1
Découpeuse De Passe-Partout Framer’s Edge Elite
Réglage de la profondeur de la lame à biseau
1. Tournez la molette de réglage de la profondeur dans le sens des
aiguilles d’une montre pour augmenter la profondeur et en sens
inverse pour la diminuer. (Fig. 30)
REMARQUE: Utilisez le tableau faisant référence aux diverses profon–
deurs de lame.
REMARQUE: L’idéal est de toujours disposer d’une profondeur de lame
juste suffisante pour couper le passe-partout et inciser légèrement la
feuille doublure. Une profondeur excessive aurait pour conséquence
un fléchissement de la lame et donc des déviations dans la coupe. Une
profondeur excessive entrainerait également un démarrage prématuré
ainsi qu’un arrêt tardif de la découpe, donc des dépassements.
Si la tête de découpe est trop lâche, bouge de haut en bas OU d’un
côté à l’autre, il sera nécessaire de l’ajuster.
Réglage de la bague
1. Pour éliminer le mouvement de va-et-vient, resserrez légère-
ment chaque vis de réglage à l’aide d’une clé Allen (Fig. 32).
2. Testez le va-et-vient et réajustez jusqu’à son élimination et
l’obtention d’un glissement harmonieux.
Réglage des roulements
1. Pour éliminer le mouvement vertical, resserrez légèrement la vis
de réglage à l’aide d’une clé Allen (Fig. 31).
2. Testez la tension et reajustez jusqu’à l’élimination du mouve-
ment et l’obtention d’un glissement harmonieux.
Ajustements
Réglage du glissement de la tête de découpe
Fig. 30
Fig. 31
Fig. 32
