LOMBARDINI MARINE LDW 1404 SD System manual

S • DRIVE
Transmission
Manuale d’installazione - Installation handbook

INTRODUZIONE
INTRODUCTION
DESCRIZIONE
La trasmissione Sail Drive Lombardini Marine è costruita utilizzando ingranaggi in acciaio temprato e cementato; il corpo frizione è
in bronzo a forma di doppio cono; il dispositivo di innesto è del tipo a servocomando meccanico.
DESCRIPTION
Lombardini Marine Sail Drive transmission is made with hardened and casehardened steel gears; clutch is bronze made and has
double-cone shape; coupling device is mechanical servo control type.
PRECAUZIONI AL MONTAGGIO
Prima del montaggio proteggere l’albero scanalato con grasso idrofugo.
L’allineamento del motore e della trasmissione deve essere orizzontale.
ASSEMBLY PRECAUTIONS
Before installing protect the splined shaft with waterproof grease.
Engine and transmission alignment must be horizontal.
IMPORTANTE
In navigazione, un brusco passaggio dalla posizione marcia avanti a quella di marcia indietro, senza sosta al punto di folle, potrebbe
causare seri danni agli ingranaggi ed alla testa della trasmissione.
IMPORTANT
During sailing, a sudden change from forward to rear speed, without stopping on the neutral position, may be cause of serious
damages to gears and head transmission.
1

INDICE
INDEX
1
6
2
3
4
5
Pag. 4
Pag. 14
Pag. 18
Pag. 19
Pag. 20
Pag. 25
Page 4
Page 14
Page 18
Page 19
Page 20
Page 25
3

LDW 502 SD
1.1
LDW 502 SD LDW 702 SD - 1003 SD - 1404 SD
DIMENSIONI D’INGOMBRO “FOCS”
OVERALL DIMENSIONS “FOCS”
4

LDW 702 SD
1.1
LDW 1003 SD LDW 1404 SD
DIMENSIONI D’INGOMBRO “FOCS”
OVERALL DIMENSIONS “FOCS”
5

1.1
LDW 1904 SD - LDW 2204 SD
DIMENSIONI D’INGOMBRO “CHD”
OVERALL DIMENSIONS “CHD”
6

1.1
LDW 2204 TSD
DIMENSIONI D’INGOMBRO “CHD”
OVERALL DIMENSIONS “CHD”
7

1.2
538
160
410
761
42
112
Ø 282
106 188
201
601
481LDW 1003-1404
398LDW502-702
272
852
DIMENSIONI D’INGOMBRO
OVERALL DIMENSIONS
S-DRIVE “FOCS”
A
A
8

1.2
DIMENSIONI D’INGOMBRO “FOCS”
OVERALL DIMENSIONS “FOCS” S-DRIVE “FOCS”
9

1.2
400
652
201
150
285
65
136
601
106 188
1036
Ø282
778
643
500
53
122
163
DIMENSIONI D’INGOMBRO
OVERALL DIMENSIONS
S-DRIVE “CHD”
A
A
10

1.2
DIMENSIONI D’INGOMBRO “CHD”
OVERALL DIMENSIONS “CHD” S-DRIVE “CHD”
11

1.3
Motore / Engine
Giunto / Coupling
Campana / Bell
S. Drive
1
2
3
4
123
4
12

1.4

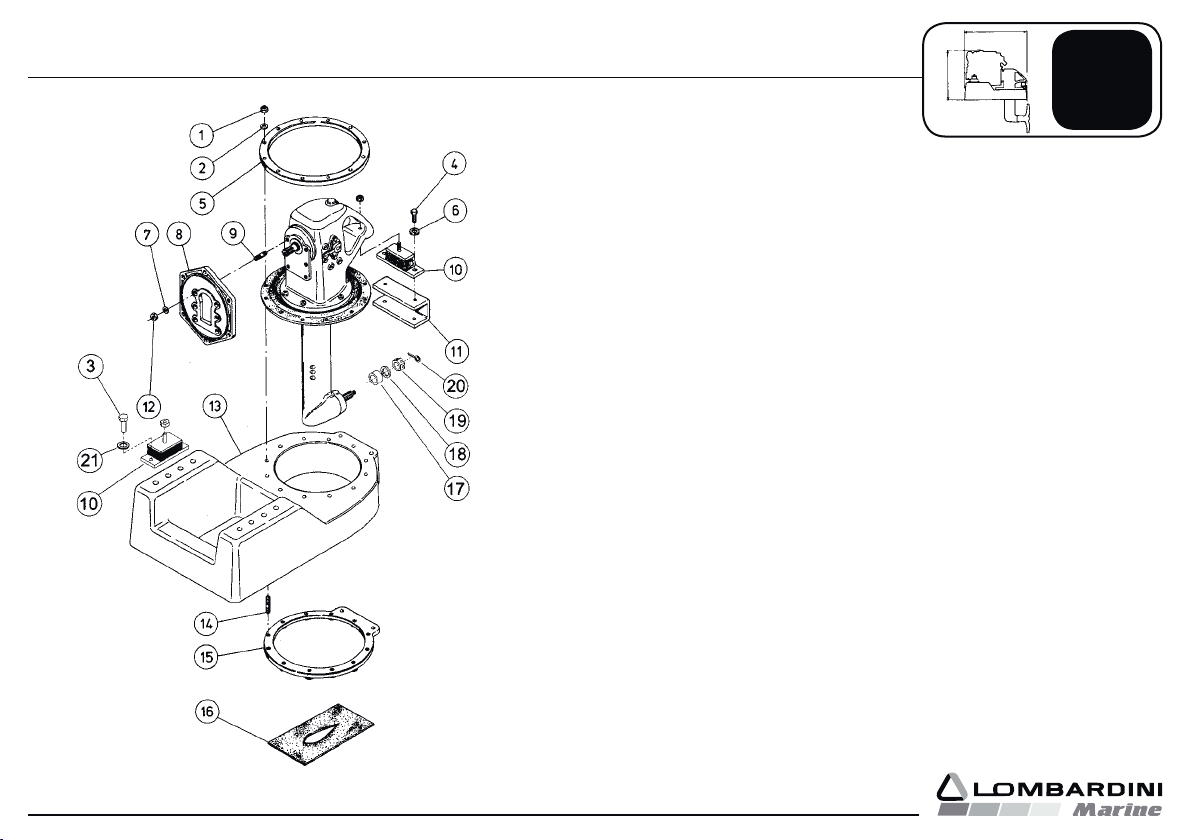

Quantità Part number Part number
Quantity FOCS CHD
1 dado autobloccante Stopnut 12 0032030870 0032030870
2 Rondella ø8 Washer ø8 12 0076252040 0076252040
3 Bullone M10 Bolt M10 4 0017801010 0017801010
4 Bullone M12 Bolt M12 2 0017801190 0017801190
5 Anello superiore Upper ring 1 0013013410 0013013410
6 Rondella piana ø12 Plain whasher ø12 2 0076250260 0076250260
7 Rondella elastica ø8 Plain whasher ø8 6 0075550290 0075550290
8 Anello flangiatura Coupling flange 1 0011700130 0011700260
9 Prigioniero M8 Stud M8 6 0067800190 0067800100
10 Supporto elastico Flexible mounting 3 * **
11 Distanziale supporto Mounting spacer 1 0089033120 0089033120
12 Dado M8 Nut M8 6 0032401400 0032401400
13 Basamento in vetroresina Fiberglass engine bed 1 0015162400 0015109060
14 Prigioniero M8x45 Stud M8x45 12 0067801530 0067801530
15 Anello inferiore (vedi n. 13) Lower ring (see n. 13) 1 0013013400 0013013400
16 Guarnizione fondo barca Boat bottom seal 1 0047755210 0047756000
17 Anello Coupling 1 0035270970 0035270970
18 Rondella Washer 1 0077011930 0077011930
19 Dado Nut 1 0033002400 0033002400
20 Coppiglia Split pin 1 0028000810 0028000810
21 Rondella Washer 4 0076252110 0076252110
* Per/for LDW 702 - 1003 - 1404 n. 3 0086361250
Per/for LDW 502 n. 1 0086361250 n. 2 0086361500
** Per/for CHD n. 1 0086361250 n. 2 0086361380
RICAMBI
PARTS
13

2.1
1
2
3
MONTAGGIO BASE
BASE FITTING
14

2.2
45
67
MONTAGGIO BASE
BASE FITTING
40 mm min.
R20
205 *
180 **
120 *
100 **
= =
* FOCS
** CHD
Ø 8
0.3’’
15

2.3
89
10
11
MONTAGGIO BASE
BASE FITTING
16

2.4
12 13
MONTAGGIO BASE
BASE FITTING
3x450 gr.
Resina Poliestere
Glass
700
550
17

3
POSIZIONAMENTO SAIL DRIVE
SAIL DRIVE FITTING
14
15
16
18

4
17
18
POSIZIONAMENTO MOTORE
ENGINE FITTING
19
