Lotus FQ-1EM User manual

IT CH
FR BE
DE AT CH
GB IE
Istruzioni per l’installazione
e l’uso
Aufstellungs und
Bidienungsanweisungen
Instruction puor l’installation
et l’emploi
Instructions
for the installation and use
FRIGGITRICI
FRITEUSEN
FRITEUSES
FRYERS
Modello Typ Modéle Model
FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ
-
1ET FQ
-
2ET FQ
-
61ET FQ
-
62ET
NO.DOC. FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ-1ET FQ-2ET FQ-61ET FQ-62ET
EDIZIONE 03.02

2
Seite 10
Page
17
Page
24
IT CH
FR BE
DE AT CH
GB IE
Pag.
3

3
IT
CH
INDICE
ISTRUZIONI PER L’INSTALLAZIONE ..................................................................................................... 4
DATI TECNICI E RAPPRESENTAZIONE SCHEMATICA ............................................................................ 4
SCHEMA ELETTRICO .......................................................................................................................... 5
MESSA IN OPERA ............................................................................................................................... 5
DISPOSIZIONI DI LEGGE, REGOLE TECNICHE E DIRETTIVE ................................................................. 5
INSTALLAZIONE ................................................................................................................................. 5
ALLACCIAMENTO ELETTRICO.............................................................................................................. 5
EQUIPOTENZIALE .............................................................................................................................. 6
MESSA IN FUNZIONE ........................................................................................................................ 6
ISTRUZIONI PER L’USO ...................................................................................................................... 6
ACCENSIONE .................................................................................................................................... 6
SVUOTAMENTO DELLA VASCA ........................................................................................................... 7
PULIZIA E CURA ................................................................................................................................. 7
COMPORTAMENTO IN CASO DI PROLUNGATA INTERRUZIONE DI FUNZIONAMENTO ...................... 7
COMPORTAMENTO IN CASO DI GUASTO ........................................................................................ 7
MANUTENZIONE (SOLO PER PERSONALE QUALIFICATO) ................................................................... 7
ACCESSIBILITA’ .................................................................................................................................. 8

4
IT
CH
ISTRUZIONI PER L’INSTALLAZIONE
DATI TECNICI E RAPPRESENTAZIONE SCHEMATICA
La targhetta matricola si trova sulla parete posteriore (vedi disegno al punto allacciamento elettrico) e contiene tutti
i dati necessari all’allacciamento.
Attenzione: come da disposizioni internazionali, durante l'allacciamento dell'apparecchio è da prevedere a monte
dello stesso un dispositivo automatico che permetta di staccare in modo onnipolare l'apparecchio dalla rete,
questo dispositivo deve avere un'apertura dei contatti di almeno 3mm.
DATI ELETTRICI
Modelli Alimentazione Potenza max Cavo di alimentazione
FQ-1EM FQ-61EM
FQ-2EM FQ-62EM
FQ-1ET FQ-61ET
FQ-2ET FQ-62ET
230 V
230 V
400 V 3N AC
400 V 3N AC
3 KW
3+3 KW
5,4 KW
5,4+5,4 KW
3x1,5 mm2
3x4 mm2
5x1 mm2
5x2,5 mm2
DIMENSIONI
FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ-1ET FQ-2ET FQ-61ET FQ-62ET

5
IT
CH
SCHEMA ELETTRICO
FQ-1EM FQ-2EM
FQ-61EM FQ-62EM
FQ-1ET FQ-2ET
FQ-61ET FQ-62ET
1.
Morset
teria arrivo linea
2. Commutatore
3. Termostato
4. Termostato di sicurezza
5. Teleruttore
6.
Microinterruttore
7. Resistenza
8. Lampada spia bianca
9. Lampada spia verde

6
IT
CH
MESSA IN OPERA
Durante il posizionamento l’apparecchio deve essere messo a bolla, piccoli dislivelli possono essere aggiustati
mediante i piedini regolabili (avvitare o svitare). L’interruttore generale o la presa devono essere nelle vicinanze
dell’apparecchio e facilmente accessibili.
Si consiglia di porre l’apparecchio sotto una cappa aspirante, in modo che l’evacuazione dei vapori avvenga in
modo rapido. Qualora l’apparecchio venisse posizionato vicino a pareti, pareti divisorie, mobili da cucina,
rivestimenti decorativi ecc., si consiglia che questi siano di materiale non infiammabile, altrimenti provvedere a
rivestire tali parti con del materiale non infiammabile. Si deve anzitutto assicurare che le prescrizioni antincendio
vengano rispettate. Durante la messa in opera si deve rispettare una distanza massima tra il bordo anteriore del
mobile-supporto e l’apparecchio.
DISPOSIZIONI DI LEGGE, REGOLE TECNICHE E DIRETTIVE
L’installazione deve essere eseguita in osservanza delle seguenti norme:
?prescrizione antinfortunistica vigente;
?prescrizione VDE vigente.
INSTALLAZIONE
L’installazione, messa in funzione e manutenzione dell’apparecchio devono essere eseguite da personale
qualificato. Tutti i lavori necessari all’installazione devono essere eseguiti in osservanza alle norme vigenti. Il
costruttore declina qualsiasi responsabilità in caso di cattivo funzionamento, che risulta dovuto ad una installazione
errata e non conforme.
Attenzione: come da disposizioni internazionali, durante l’allacciamento dell’apparecchio è da prevedere a monte
dello stesso un dispositivo che permetta di staccare in modo onnipolarel’apparecchio dalla rete. Questo dispositivo
deve avere un’apertura dei contatti di almeno 3 mm.
ALLACCIAMENTO ELETTRICO
La morsettiera d’allacciamento dell’apparecchio si trova dietro la parete posteriore. Il cavo d’allacciamento deve
avere le seguenti caratteristiche: deve essere almeno del tipo HO5 RN F ed avere una selezione adeguata
all’apparecchio (vedi punto 1.1). Passare il cavo attraverso il passacavo ed il pressacavo, collegare i conduttori nel
corrispondente morsetto della morsettiera e fissarli. Il conduttore di terra deve essere più lungo degli altri, in modo
che, in caso di rottura del fermacavo, questo si stacca dopo i cavi della tensione.
FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ-1ET FQ-2ET FQ-61ET FQ-62ET

7
IT
CH
EQUIPOTENZIALE
L’apparecchio è da collegare in un sistema equipotenziale. La vite di collegamento è posizionata sulla parete
posteriore dell’apparecchio ed è contraddistinta da un adesivo.
Attenzione: il costruttore non è responsabile, e non risarcisce in garanzia danni provocati e che sono da addebitare
ad installazioni inadeguate e non conformi alle istruzioni.
MESSA IN FUNZIONE
Prima di utilizzare l’apparecchio per la prima frittura, bisogna pulirlo con cura, soprattutto la vasca (vedi il
paragrafo “Pulizia e cura”). Controllare l’allacciamento dell’apparecchio e metterlo in funzione secondo le
istruzioni.
ISTRUZIONI PER L’USO
Attenzione:
?Usare l’apparecchio solo sotto sorveglianza!
?Olio o grasso per friggere sfruttati rappresentano un pericolo d’incendio maggiore, perciò usare solo olio o
grasso per friggere freschi.
?Il fritto deve essere asciutto, infatti fritto umido o bagnato provocano schiuma e pericolo di tracimazione.
?Anche grandi quantità di fritto provacano schiuma. Si consiglia di friggere 1 Kg. di fritto alla volta.
?Quando il livello dell’olio scende sotto il segno di minimo c’è un maggiore pericolo d’incendio.
?Mai mettere in funzione l’apparecchio senza olio.
ACCENSIONE

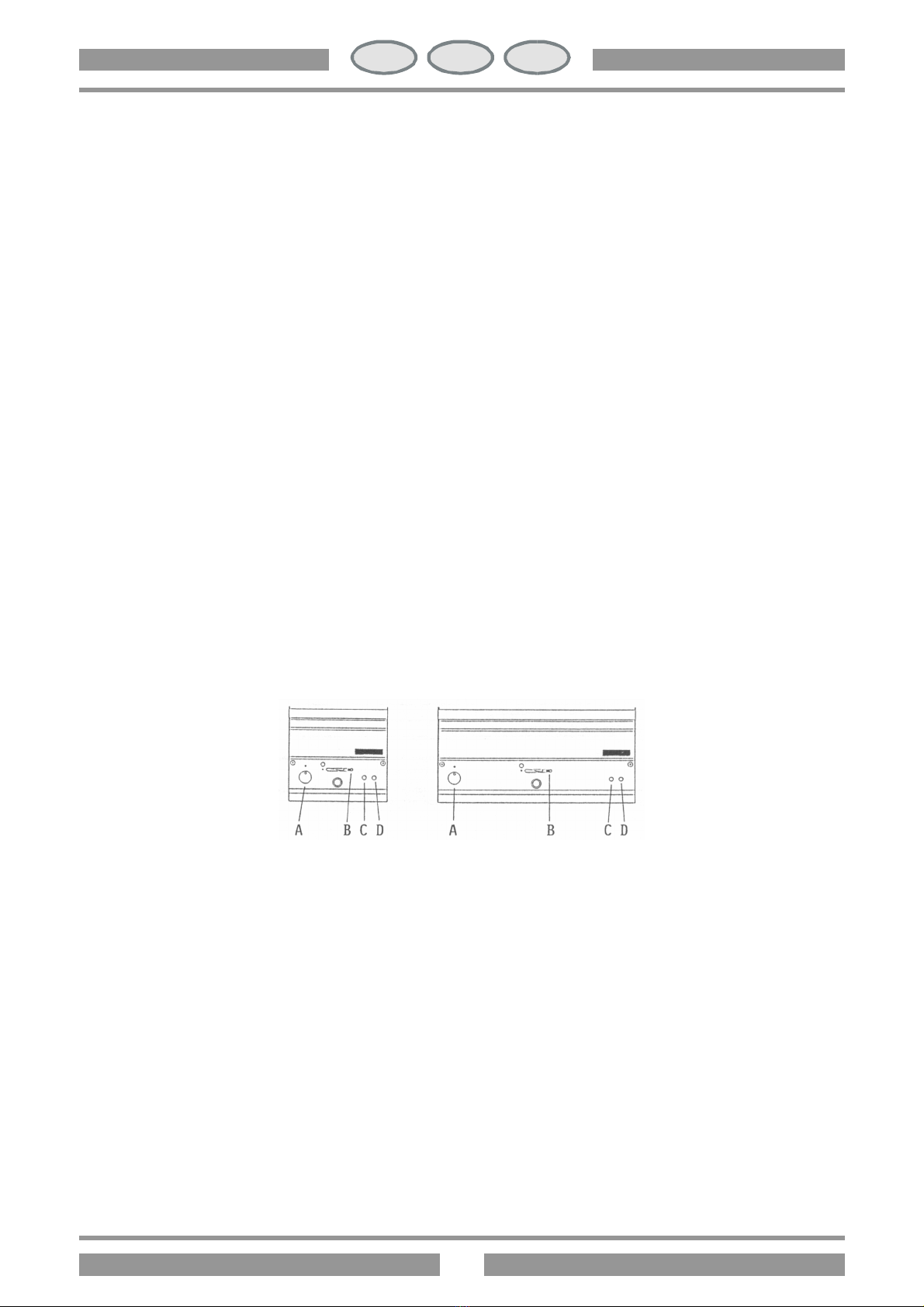

Controllare che il rubinetto d’uscita dell’olio (B) sia chiuso. Riempire la vasca con olio fino al livello massimo.
Inserire l’interruttore posto a monte dell’apparecchio. Girare la manopola (A) da (O) fino alla posizione desiderata
fra i 100°C e i 180°C, si accendono le spie (C) e (D). La lampada spia (D) indica che l’apparecchio è sotto
tensione. L’accensione della lampada spia (C) segnala il funzionamento dell’alemento riscaldante, il suo
spegnimento indica il raggiungimento della temperatura. Per spegnere l’apparecchio, rimettere la manopola (A) in
posizione (O).
FQ-1EM FQ-2EM
FQ-1ET FQ-2ET
FQ-61EM FQ-62EM
FQ-61ET FQ-62ET

8
IT
CH
SVUOTAMENTO DELLA VASCA
L’utilizzatore è tenuto a munirsi di un contenitore adatto allo svuotamento dell’olio. Questo contenitore deve essere
di materiale resistente al calore e deve essere costruito in modo che , durante lo svuotamento, l’olio non tracimi e
non rappresenti un pericolo. Consigliamo di filtrare quotidianamente l’olio alla fine del lavoro e di cambiarlo
quando è necessario. Inserire il tubo di scarico secondo il disegno, posizionare il contenitore. Spingere il dispositivo
di sicurezza contro aperture involontarie (A) verso l’alto e portare la levetta (B) verso il punto rosso.
PULIZIA E CURA
Attenzione: durante la pulizia non lavare esternamente l’apparecchio con getti d’acqua diretti o ad alta pressione!
Ogni sera a finelavoro pulire con cura l’apparecchio. La pulizia quotidiana dell’apparecchio garantisce un
funzionamento perfetto e una lunga durata dello stesso. Prima di iniziare la pulizia togliere la tensione
dall’apparecchio. Le parti in acciaio sono da lavare con acqua calda e detersivo neutro, sono poi da sciacquare
abbondantemente in modo da eliminare ogni traccia di detersivo, poi da asciugare con un panno asciutto. Non
usare detergenti abrasivi o corrosivi.
Per facilitare la pulizia si può alzare il gruppo delle resistenze (vedi disegno). Tirare la leva (D) in direzione della
freccia e alzare il gruppo con l’impugnatura (E) fino alla battuta. Lasciare la leva (D). Per abbassare il gruppo delle
resistenze, tirare la leva (D) in direzione della freccia e abbassare lentamente il gruppo. Poi tirare la leva (C) del
dispositivodi sicurezza e abbassare del tutto il gruppo delle resistenze.
COMPORTAMENTO IN CASO DI PROLUNGATA INTERRUZIONE DI FUNZIONAMENTO
Pulire ed asciugare accuratamente l’apparecchio come da istruzioni. Togliere la tensione.
COMPORTAMENTO IN CASO DI GUASTO
In caso di guasto spegnere l’apparecchio, togliere la tensione mediante il dispositivo posto a monte
dell’apparecchio e avvisare il servizio assistenza.
MANUTENZIONE (solo per personale qualificato)
Qualsiasi lavoro di manutenzione è da far eseguire esclusivamente a personale qualificato. Prima di iniziare una
manutenzione, togliere la spina o disinserire l’interruttore posto a monte. Vuotare la vasca quando è piena.

9
IT
CH
ACCESSIBILITA’
Per accedere alla morsettiera, togliere la schiena dell’apparecchio. Per accedere al termostato, al
misìcrointerruttore di sicurezza e al collegamento delle resistenze bisogna alzare il gruppo delle resistenze e togliere
la paratia posteriore. Gli elementi di comando si raggiungono dal cruscotto anteriore, togliere il cappuccio nero
della leva dell’uscita dell’olio, svitare le viti che fissano il cruscotto e togliere quest’ultimo.

10
IT CH
DE
AT
CH
INHALTSVERZEICHNIS
AUFSTELLUNGSANWEISUNG ........................................................................................................... 11
ANGABEN ZUM GERÄT UND SCHEMATISCHE DARSTELLUNG ........................................................... 11
SCHALTPLAN ................................................................................................................................... 12
AUFSTELLUNG ................................................................................................................................. 13
RECHTSVERORDNUNGEN, TECHNISCHE REGELN UND RICHTLINIEN................................................ 13
INSTALLATION ................................................................................................................................. 13
ELEKTROANSCHLUSS ....................................................................................................................... 13
POTENTIALAUSLEICH ....................................................................................................................... 14
INBETRIEBNAHME ............................................................................................................................ 14
BETRIEBSANWEISUNG ...................................................................................................................... 14
INBETRIEBSETZUNG ......................................................................................................................... 14
ENTLEERUNG DES BECKENS ............................................................................................................ 15
REINIGUNG UND PFLEGE ................................................................................................................ 15
VERHALTEN BEI LÄNGEREN AUSSERBETRIEBSETZUNGEN ................................................................... 15
VERHALTEN IM STORFALL ................................................................................................................. 15
WARTUNG (NUR FÜR FACHPERSONAL)............................................................................................. 15
ZUGÄNGLICHKEIT ........................................................................................................................... 16

11
IT CH
DE
AT
CH
AUFSTELLUNGSANWEISUNG
ANGABEN ZUM GERAT UND SCHEMATISCHE DARSTELLUNG
Das Tipenschild befindet sich hinten an der Ruckward (siehe Zeichnungmim Punkt Elektroanschluss) und es
beinhaltet alle zur Installation erforderlichen Daten.
Achtung! : Gemäß den internationalen Bestimmungen muss während des Anschließens des Geräts oberhalb
desselben eine automatische Vorrichtung mit einer Kontaktöffnungsweite von mindestens 3 m installiert werden,
durch welche das Gerät auf allpolige Weise vom Stromnetz getrennt werden kann.Gerätetyp Stromspannung Gesamtanschlusswert Anschlusskabel Querschnitt
ELEKTRISCHE DATEN
ABMESSUNGEN
FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ-1ET FQ-2ET FQ-61ET FQ-62ET
Gerätetyp Stromspannung Gesamtanschlusswer Anschlusskabel querschnitt
FQ-1EM FQ-61EM
FQ-2EM FQ-62EM
FQ-1ET FQ-61ET
FQ-2ET FQ-62ET
230 V
230 V
400 V 3N AC
400 V 3N AC
3 KW
3+3 KW
5,4 KW
5,4+5,4 KW
3x1,5 mm2
3x4 mm2
5x1 mm2
5x2,5 mm2

12
IT CH
DE
AT
CH
SCHALTPLAN
FQ-1EM FQ-2EM
FQ-61EM FQ-62EM
FQ-1ET FQ-2ET
FQ-61ET FQ-62ET
1.
Ansclussbrett
2. Schalter
3. Thermostat
4. Sicherheits Thermostat
5. Fernschalter
6.
Mikroschalter
7. Heinzkorper
8. Wei?e Kontrollampe
9. Grune Kontrollampe

13
IT CH
DE
AT
CH
AUFSTELLUNG
Das Gerät muss bei der Aufstellung waagerecht stehen, kleinere Unebenheiten können mit den höhenverstellbaren
Füssen des Gerätes (ein-bzw. ausschrauben) ausgeglichten werden. Hauptschalter bzw. Steckdose sollten sich in
der Nähe des Gerätes befinden und leicht zugänglich sein. Es wird empfohlen das Gerät unter einer Abzugshaube
aufzustellen, damit eine schnelle Wrasenabführung sichergestellt wird. Bei Aufstellung dieses Gerätes in
unmittelbarer Nähe von Wänden, Trennwänden, Küchenmöbel, dekorativen Verkleidungen usw. Wird empfohlen,
dass diese aus nichtbrennbarem Material gefertigt sind, andernfalls mssen sie mit geeignetem, nichtbrennbarem
Material verkleidet werden. Die genauste Beachtung der Vorschriften des Brandschutzes muss sichergestellt sein. Ein
max. Abstand zwischen der Gerätekante und der vorderen Kante des Untergestells muss werden.
RECHTSVERORDNUNGEN, TECHNISCHE REGELN UND RICHTLINEN
Bei der Aufstellung sind folgende geltende Vorschriften zu beachten :
?einschlägige Unfallverhütungsvorschriften ;
?einschlägige VDE-Vorschriften.
INSTALLATION
Installation, Inbetriebnahme und Wartung des Gerätes müssen durch sachkundiges Personal durchgeführt werden.
Sämtliche Installationsarbeiten müssen unter Beachtung der gültigen Vorschriften ausgeführt werden. Der Hersteller
lehnt jegliche Verantwortung ab, die auf eine schlechte Funktion duch fehlhafte oder unsachgemässe Installation
zurckzuführen ist.
Bemerkung: Laut internationalen Vorschriften ist beim Anschluss des Gerätes eine Einrichtung vorzusehen, die es
ermöglicht, das Gerät mit einer Kontakt-Offnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als
geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
ELEKTROANSCHLUSS
Die Anschlussklemme des Gerätes befindet sich hinter der Rückwand. Die Anschlussleitung muss mindestens vom
Typ HO5 RN F sein und einem, dem Gerät entsprechend mindest Querschnitt haben (siehe Punkt 1.1).
Kabel durch die Einfhrung und Zugentlastungstecken, die einzelnen Drähte entsprechend der jeweiligen Schaltung
an der Anschlussklemme befestigen. Der Schutzleiter muss so lang sein, dass er beim Versagen der Zugentlastung
erst nach den stromführenden Adern des Anschlusskabels auf Zug beansprucht werden kann.
FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ-1ET FQ-2ET FQ-61ET FQ-62ET

14
IT CH
DE
AT
CH
POTENTIALAUSLEICH
Das Gerät ist in einem Potentialausleichsystem einzubeziehen. Hierzu befindet sich die Anschlußschraube auf der
Rückwand und ist mit einem Aufkleber gekennzeichnet.
Bemerkung: der Hersteller übernimmt keine Haftung bzw. Garantierverpflichtungen für Schäden die durch
Nichtbeachtung der Vorschriften oder unsachgemässe Installation zurückzuführen sind.
INBETRIEBNAHME
Vor dem ersten Fritieren empfehlen wir das Gerät sorgfältig zu reinigen, insbesondere das Fritierbecken (siehe
Abschnitt "Reinigung und Pflege"). Installation überprüfen und das Gerät gemäss der Anweisung in Betrieb setzen.
BETRIEBSANWEISUNG
Achtung:
?Gerät nur für beaufsichtigten Betrieb !
?Das Gerät darf nie trocken laufen !
INBETRIEBSETZUNG
Überprufen das der Ölauslass (B) geschlossen ist. Das becken bis zur eingestanzten Markierung mit Öl auffüllen.
Bauseits installierter Hauptschalter einschalten. Gerätschalter (A) von (O) auf die gewünschte Position von 30°C bis
90°C drehen, die Signalleuchten (C) und (D) leuchten. Die Leuchte (C) zeigt an, dass das Geräte unte Strom steht,
die Leucht (C) zeigt an, dass die Heizelemente in Betrieb sind, sobald die Temperatur erreicht ist, erlischt diese
Leuchte (C). Zum Ausschalten des Gerätes, Geräteschalter (A) auf Position (O) drehen.
FQ-1EM FQ-2EM
FQ-1ET FQ-2ET
FQ-61EM FQ-62EM
FQ-61ET FQ-62ET

15
IT CH
DE
AT
CH
ENTLEERUNG DES BECKENS
Der Benutzen soll dafür Sorgen, dass für den Wasserauslass ein entsprechender Behälter zur Verfügung steht.
Ausslassrohr gemäss der Zeichnung anbringen, Berhälter darunter stellen. Sicherheitseinrichtung (A) hochschieben
und den Auslasshebel (B) in Richtung des roten Punktes betätigen.
Wichting: Beachten Sie bitte den Abstand zur Kante des Untergestells.
REINUNG UND PFLEGE
Bemerkung: Das Gerät darf bei der Reinung von aussen weder mit einem direkten Wasserstrahl noch mit einem
Hochdruckreiniger abgespritzt werden !
Jeden Abend nach Betrieb sende muss das Gerät sorgfältig gereinigt werden. Die tägliche Reinigung des Gerätes
gewährleistet die einwandfreie Funktion und eine lange Lebensdauer. Bevor manmit dem Reinigung des beginnt,
muss man das Gerät stromlos machen. Edelstahlteide sind mit warmem Wasser und einem milden Reinigungsmittel
zu reinigen. Es soll dann eine gründliche Spülung erfolgen, so dass alle Spülmittelreste entfernt werden mit einem
Lappen abtrockenen. Keine groben oder korrosiven Reinigungsmittel verwenden, denn dadurch könnten
Edelstehlteile beschädigt werden. Der Blindboden kann zur Reinigung herausgenommen werden.
VERHALTEN BEI LÄNGEREN AUSSERBETRIEBSETZUNGEN
Das Gerät nach Anleitung gründlich reinigen und abtrocknen, Stromzufuhr schliessen bzw. ausschalten.
VERHALTEN IM STÖRFALL
Im Störall sollte das Gerät ausserbetrieb gesetzt werden. Kundendienst benachrichtigen.
WARTUNG (Nur für Fachpersonal)
Wartungsarbeiten sind ausschliesslich von einem Fachmann durchzufüren. Bevor legliche Arbeit angetangen wird,
den Stecker aus der Steckdose bzw. Sicherung herausnehmen. Wenn erforderlich Becken entleeren.

16
IT CH
DE
AT
CH
ZUGÄNGLICHKEIT
Un an die Anschlussklemme zu gelangen, Rückwand des Gerätes abnehmen. Um an den Thermostaten, den
Sicherheits-Mikroschalter und dem Anschluss der Heizelemente zu gelangen muss man die Heizelementengruppe
heben und die Rückwand der Gruppe abnehmen. Um an die Bedienungsteile zu gelangen, schwarzes Kunsttoffteil
des Olauslassknebels abschrauben, Bedienungsblende abnehmen, im dem man die Befestigungsschrauben
abschraubt.

17
IT CH
FR
BE
INDEX
INSTRUCTIONS POUR L’INSTALLATION ....................................................................................................18
DONNEÉS TECHMIQUES ET REPRÉSENTATION SCHÉMATIQUE ................................................................18
SCHEMA ÉLETRIQUE ................................................................................................................................19
MISE EN OEUVRE .....................................................................................................................................20
DISPOSITION DE LA LOI, RÉGLEMENTS TECHNIQUES ET DIRECTIVES ........................................................20
INSTALLATION .........................................................................................................................................20
RACCORDEMENT ÉLECTRIQUE ................................................................................................................20
EQUIPOTENTIEL ......................................................................................................................................21
MISE AN SERVICE .....................................................................................................................................21
MODE D’EMPLOI .....................................................................................................................................21
ALLUMAGE ..............................................................................................................................................21
VIDANGE DE LA CUVE .............................................................................................................................22
NETTOYAGE ET SOIN ..............................................................................................................................22
COMPORTEMENT EN CAS D’ARRÊT DE FUNCTIONNEMENT PROLONGÉ .................................................22
COMPORTEMENT EN CAS DE PANNE ......................................................................................................22
ENTRETIEN (RÉSERVÉ AU PERSONNEL QUALIFIÉ) .......................................................................................22
ACCESSIBILITÉ .........................................................................................................................................23

18
IT CH
FR
BE
INSTRUCTIONS PUOR L’INSTALLATION
DONNÉES TECHNIQUES ET REPRÉSENTATION SCHÉMATIQUE
La plaque de matricule se trouve sur la paroi postérieure (voir la figure, a la connexion electrique) et contient toutes
les données nécessaires pour la connexion.
DONNÉES ELECTRIQUES
FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ-1ET FQ-2ET FQ-61ET FQ-62ET
Modéles Alimentation Charge max. Vis de connexion
FQ-1EM FQ-61EM
FQ-2EM FQ-62EM
FQ-1ET FQ-61ET
FQ-2ET FQ-62ET
230 V
230 V
400 V 3N AC
400 V 3N AC
3 KW
3+3 KW
5,4 KW
5,4+5,4 KW
3x1,5 mm2
3x4 mm2
5x1 mm2
5x2,5 mm2
DIMENSIONS

19
IT CH
FR
BE
SCHEMA ÉLECTRIQUE
FQ-1EM FQ-2EM
FQ-61EM FQ-62EM
FQ-2ET FQ-1ET
FQ-61ET FQ-62ET
1.
Bornes arrivee lign
2. Commutateur
3. Thermostat
4. Thermostat de securité
5. Télérupteur
6.
Micro
-
interrupteur
7. Resistence
8. Lampe temoil blanc
9. Lampe temoil vert

20
IT CH
FR
BE
MISE EN OEUVRE
Pendant la mise en place il faut vérifier le niveau à bulle d’air de l’appareil. Les petites différences de niveau
peuvent être ajustées au moyen des pieds-de biche réglables (visser ou dévisser). L’interrupteur général et la prise
de courant doivent être placés en proximité de l’appareil et facilment accessible. On conseille de mettre l’appareil
sous une hotte d’aspiration, pour l’évacuation rapide des vapeurs. Au cas où l’appareil serait placé près de parois,
cloisons, meubles de cuisine, revétements écoratifs, etc., ceux-ci devraient être en matériel non inflammable, dans
le cas contraire revêtir ces parties avec du matériel non inflammable. Il faut en tout premier lieu s’assurer que les
prescriptions contre les incendies soient respectées. Au cours de la mise en oeuvre il faut respecter une distance
maximale entre le bord antérieur du meuble de support et l’appareil.
DISPOSITIONS DE LA LOI, RÉGLEMENTS TECHNIQUES ET DIRECTIVES
Pour l’installation il faut se conformer aux réglements suivant :
?prescription en vigueur pour la prévention des accidents ;
?prescription VDE en vigueur.
INSTALLATION
L’installation, la mis en service et l’entretien de l’appareil doivent être effectués seulment par le personnel qualifé.
Tous les travaux nécessaires pour l’installation doivent être effectués conformément aux reglements en vigueur. Le
fabricant décline toute responsabilité en cas de fonctionnement incorrect, résultant de l’installation incorrecte ou
non conforme.
Attention: Conformément aux dispositions internationales, lorsqu’on effectue le branchement électrique de
l’appareil il faut placer au-dessus de celui-ci un dispositif du réseau ; ce dispositif doit avoir une ouverture des
contacts d’au moins 3 mm.
RACCORDEMENT ÉLECTRIQUE
La serre-câble de l’appareil se trouve derrièr la paroi postérieure. Le cordon de rallonge doit avoir les
caractéristiques suivantes: il doit être du type HO5 RN F et avoir une section appropriée à l’appareil (voir point
1.1). Passer le cordon dans la gaine spéciale et le dispositif serre-fils et brancher les deux conducteurs à la borne
correspondante du serre-câble en les fixant. Le conducteur de prise de terre doit être plus long que les autres, de
façon qu’en cas de rapture du serre-fils on pisse le débrancher après les câbles de la tension.
FQ-1EM FQ-2EM FQ-61EM FQ-62EM
FQ-1ET FQ-2ET FQ-61ET FQ-62ET
