89180 / 89220 SERIES: PVC SHOWER CHAIR
ASSEMBLY & OPERATION INSTRUCTIONS
PLEASE SAVE THESE INSTRUCTIONS FOR FUTURE USE
PARA INSTRUCCIONES EN ESPAÑOL, VÉASE LA PÁGINA 5
89180-INS-LAB-RevB13 1
Info: The most current version of these instructions can be found online at
www.grahamfield.com.
Tools required: Phillips screwdriver (not included)
IMPORTANT SAFETY INFORMATION: PLEASE READ
WARNING: Important! Read and understand these instructions before assembling
or using the Shower Chair. If you do not understand any part of these warnings,
cautions or instructions, contact a healthcare professional for direction in the
use of this product. If the Shower Chair is not properly assembled and adjusted,
personal injury and damage to the Shower Chair could result.
WARNING: This product should not be used without proper instruction from a
healthcare professional.
WARNING: If components are damaged or missing, contact your Graham-Field
authorized distributor immediately. DO NOT use substitute parts. Use only Lumex
replacement parts. Non-Lumex replacement parts could cause personal injury and
damage to the Shower Chair.
WARNING: To avoid possible tilt hazard, do not leave user unattended. Attendant
must always be behind and in control of Shower Chair when user is being
positioned or Shower Chair is in use.
WARNING: Do not operate the Shower Chair on streets or roadways.
WARNING: Notice for California Customers- California Proposition 65 WARNING:
This product contains a chemical known to the State of California to cause cancer
and reproductive or developmental harm.
WARNING: GF Health Products, Inc. assumes no responsibility for any damage or
injury caused by improper assembly or use of this product.
INTENDED USE
The Shower Chair is intended for use by individuals who require seating support while
showering, with the approval of a treating physician or authorized medical personnel.
Contraindications
WARNING: This product has the following maximum weight capacity:
89180 Series: 300 lb, EVENLY DISTRIBUTED.
89220 Series: 375 lb, EVENLY DISTRIBUTED.
ASSEMBLY
Remove Shower Chair and components from the box. Place Shower Chair on a at
surface.

89180-INS-LAB-RevB13 2
Info: Check ALL parts for shipping damage. If shipping damage is noted, DO NOT
use Shower Chair. Contact carrier / dealer for further instruction.
Installing the Backrest Upholstery:

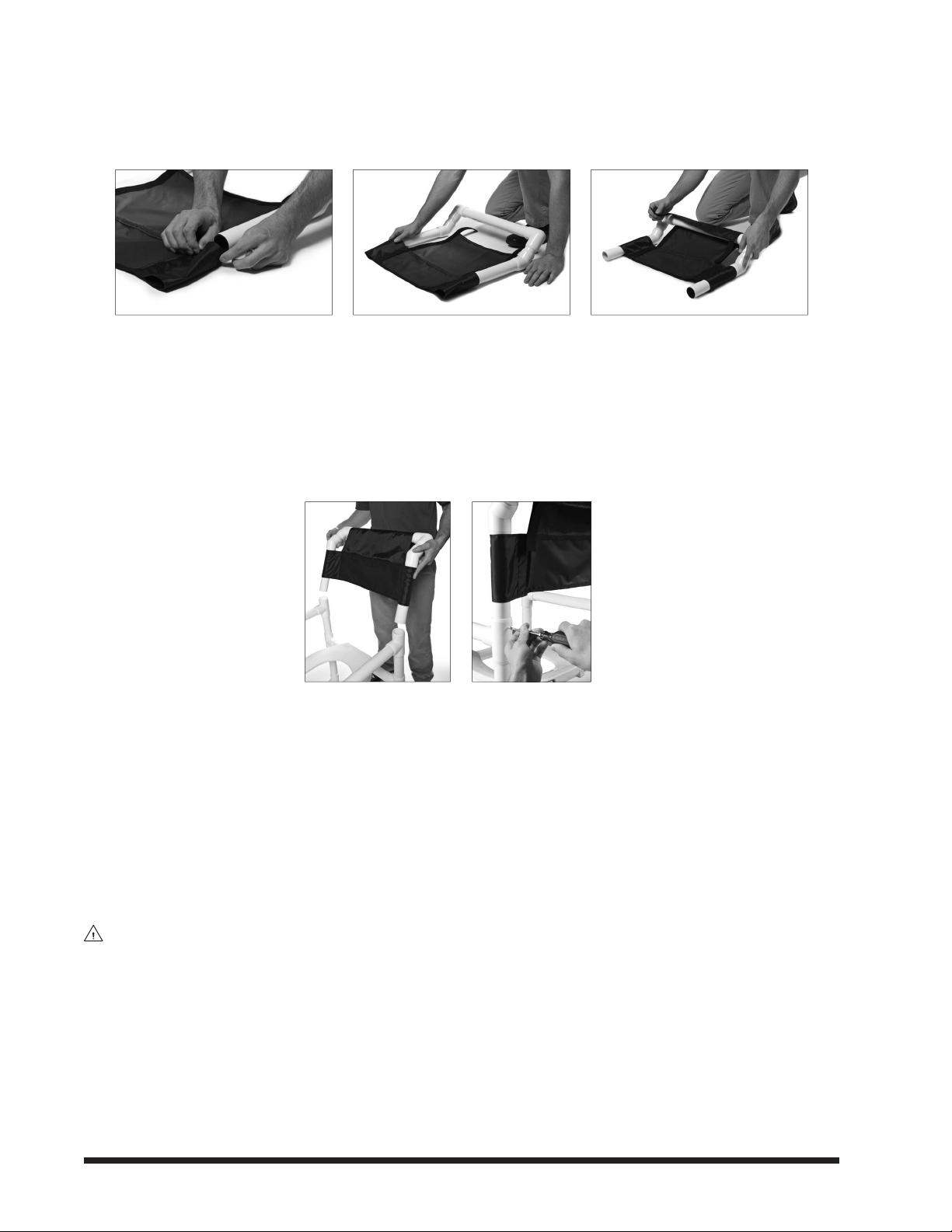

Fig. 1 Fig. 2 Fig. 3
1. Locate the backrest and backrest upholstery.
2. Lay the backrest on a at surface.
3. Slide the backrest upholstery over the backrest tubing as shown in Figs. 1 and 2.
4. Attach the hook and loop over the top of the backrest as shown in Fig. 3.
Attaching the Backrest:
Fig. 4 Fig. 5
1. Lock the rear casters to prevent Shower Chair from moving during assembly: step on
rear caster lever and press down to lock (to unlock: push up rear caster lever).
2. Locate the channel guides (2 each) on the back side of the chair frame near the seat.
Slide the backrest support tubes into the channel guides as shown in Fig. 4.
3. Ensure the tubes are pressed all the way in and the backrest support tubes are even.
4. Locate the two Phillips head screws.
5. Insert the screws through backrest tube predrilled holes; use a Phillips screwdriver to
tighten screws as shown in Fig. 5.
WARNING: Ensure backrest is securely installed and all hardware is tight before
proceeding.

89180-INS-LAB-RevB13 3
OPERATION

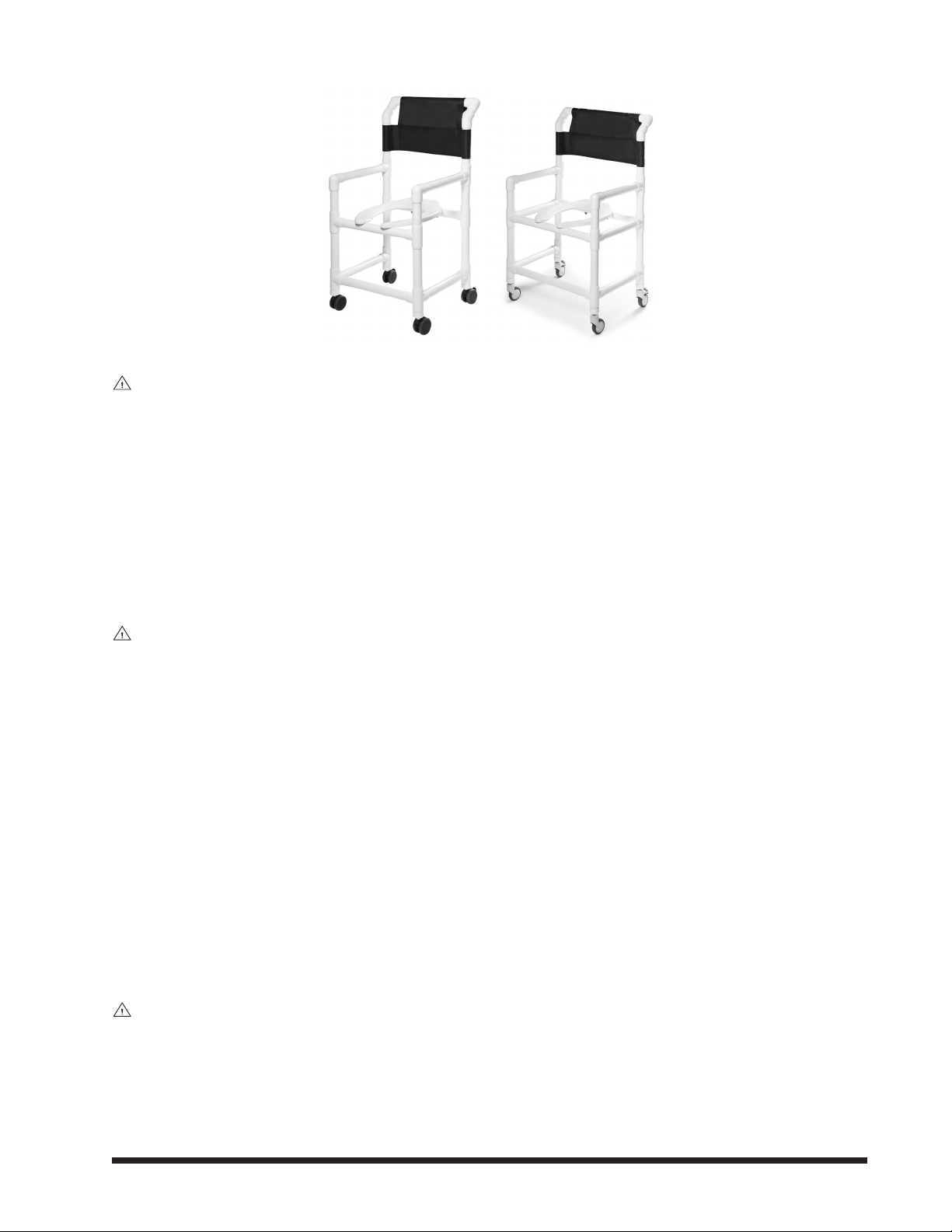

89180 Series 89220 Series
WARNING: Ensure the Shower Chair is assembled as described and toilet seat is
in downward position before use. If the Shower Chair is not properly assembled
and installed, personal injury and damage to the Shower Chair could result.
Center of Balance During Use
The point where the Shower Chair will tip forward, rearward or sideward is determined
by its center of balance and stability, and the center of balance and stability is affected
by the user’s body position and weight distribution. If you fail to heed the following
warnings, falling or tipping may occur and could cause severe personal injury.
WARNING: To avoid falling or tipping:
Have someone help you until you know the balance points of your Shower Chair
and how to avoid tipping.
DO NOT put downward weight on one armrest at a time. If using the armrest for
balance, hold both armrests at once to distribute your weight equally.
DO NOT put downward weight on the backrest.
DO NOT reach or lean if you must shift your weight to do so. Ask for help or use a
device to extend your reach.
DO NOT try to reach an object if you must move forward in your seat so much
that your buttocks do not stay in full contact with the seat, creating an unsafe
position; your buttocks must remain in full contact with the seat at all times.
DO NOT lean backward to reach an object.
MAINTENANCE
WARNING: Ensure all Shower Chair components and attaching hardware are
secure before each use.
To clean Shower Chair: use a mild soap and water solution, rinse with clear water, and
then dry with a soft cloth. Ensure that Shower Chair is well rinsed before using.
s NOTICE: DO NOT use organic solvents, abrasive cleaners, or scouring pads on
any part of Shower Chair.

89180-INS-LAB-RevB13 4
www.grahamfield.com
GF Health Products, Inc. is not responsible for typographical errors. For the most updated and current information on packaging, warranties,
products and specications, including the most current version of these instructions, please visit our website at www.grahameld.com.
Graham-Field and Lumex are registered trademarks of GF Health Products, Inc.
© 2013 GF Health Products, Inc. • 2935 Northeast Parkway, Atlanta, GA 30360 • tel [phone] • fax [phone] • Made in China
LIFETIME LIMITED WARRANTY
Quality is the hallmark of all GF Health Products, Inc. “Graham-Field” products. Trusted by
healthcare professionals and end users for over 50 years, the Lumex brand features a full
line of patient aids, homecare beds and specialty healthcare seating. This Limited Lifetime
Warranty is an expression of our condence in the materials and workmanship of our quality
products.
GF Health Products, Inc. hereby warrants specic parts of the Lumex models listed on the rst
page of these instructions for the lifetime of the product which is dened as three (3) years
against defective workmanship and/or material defects when used for the purpose intended,
under normal conditions, and provided the product receives proper care and maintenance.
Parts covered under the lifetime warranty include: frame and frame locking components.
Specic items “excluded” from this warranty of any kind are: “ALL” other parts not specically
listed above. The warranty does not extend to non-durable components, such as seat, wheels/
casters, backrest cloth, etc., which require periodic replacement. The warranty for these
normal wear components is six (6) months. If within such warranty period any such product
shall be proven to be defective, such product shall be repaired or replaced, at Graham-Field’s
option. The warranty does not include any labor charges incurred in replacement part(s)
installation or any associated freight or shipping charges to the manufacturer. Graham-Field’s
sole obligation and your exclusive remedy under this warranty shall be limited to such repair
and/or replacement.
For warranty service, please contact the dealer from whom you purchased your Graham-Field
product. In the event you do not receive satisfactory warranty service, please write directly to
Graham-Field at the address listed. Provide the dealer’s name, address, your product model #,
date of purchase, indicate the nature of the claimed defect and list the serial and/or lot # on
the product. Graham-Field may decide that the product be returned for warranty inspection
however DO NOT return products to our distribution center without prior consent and return
authorization.
The warranty shall not apply to problems arising from normal wear or failure to adhere
to the enclosed instructions for usage and care/maintenance. In addition, the foregoing
warranty shall not apply to serialized products if the serial number has been removed or
defaced; products subjected to negligence, accident, improper operation, maintenance or
storage; or products modied and/or used with unauthorized parts or attachments without
Graham-Field’s consent.
The warranties contained herein contain all the representations and warranties with respect
to the subject matter of this document, and supersede all prior negotiations, agreements and
understandings with respect thereto. The recipient of this document hereby acknowledges
and represents that it has not relied on any representation, assertion, guarantee, warranty,
collateral contract or other assurance, except those set out in this document.
For additional information on this Lumex product or this warranty, please contact a
Graham-Field authorized Distributor.

LA SERIE 89180 / 89220 : SILLA DE DUCHA
INSTRUCCIONES DE MONTAJE Y OPERACIÓN
GUARDE ESTAS INSTRUCCIONES PARA EL USO FUTURO
89180-INS-LAB-RevB13 5
Info: La más reciente versión de estas instrucciones podrá ser encontrado en
www.grahamfield.com.
Herramientas necesarias: destornillador de cruz (no incluido)
IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD: POR FAVOR, LEA
ADVERTENCIA: ¡Importante! Lea y entiende estas instrucciones antes de ensamblar
o utilizar la Silla de Ducha. Si no entiende alguna parte de estas advertencias,
precauciones o instrucciones, comuníquese con un profesional de la salud para
dirección en el uso de este producto. Si la Silla de Ducha no está ensamblado e
ajustado en la manera correcta, daño personal o a la Silla de Ducha puede ocurrir.
ADVERTENCIA: Este producto no debe ser utilizado sin la debida instrucción de
un profesional de la salud.
ADVERTENCIA: Si componentes están dañados o no están presentes, contacte
a su distribuidor autorizado de Graham-Field inmediatamente. NO substituya
piezas. Utilice únicamente partes de reemplace de Lumex. Partes de reemplace
que no son de Lumex podrían causar herida personal y daño a la Silla de Ducha.
ADVERTENCIA: Para evitar posibles riesgos de inclinación, no deje el usuario
desatendido. Operador siempre debe estar detrás y en control de la silla de ducha
cuando el usuario se coloca o silla de ducha está en uso.
ADVERTENCIA: No utilice la silla de ducha en calles o carreteras.
ADVERTENCIA: Aviso para los clientes de California -
Proposición 65 de California ADVERTENCIA: Este producto contiene una
sustancia química conocida en el estado de California por causar cáncer y daños
reproductivos o del desarrollo.
ADVERTENCIA: GF Health Products, Inc. no asume ninguna responsabilidad
por daño o herida causado por instalación, ensamblaje o uso impropio de este
producto.
USO PREVISTO
La Silla de Ducha está destinado al uso por parte de personas que requieren soporte de
asiento mientras se ducha, con la aprobación de un médico tratante o personal autorizado.
Contraindicaciones
ADVERTENCIA: Este producto tiene la capacidad máxima de peso siguientes:
La Serie 89180: 300 lb, DISTRIBUIDO UNIFORMEMENTE.
La Serie 89220: 375 lb, DISTRIBUIDO UNIFORMEMENTE.
MONTAJE
Quite la Silla de Ducha y los componentes de la caja. Coloque silla de baño en una
supercie plana.

89180-INS-LAB-RevB13 6
Info: Revise todas las piezas en busca de daño de envío. Si se observa daño
de envío, NO use la Silla de Ducha. Contacte transportista / distribuidor para
obtener más instrucciones.
Instalación del Tapizado del Respaldo:

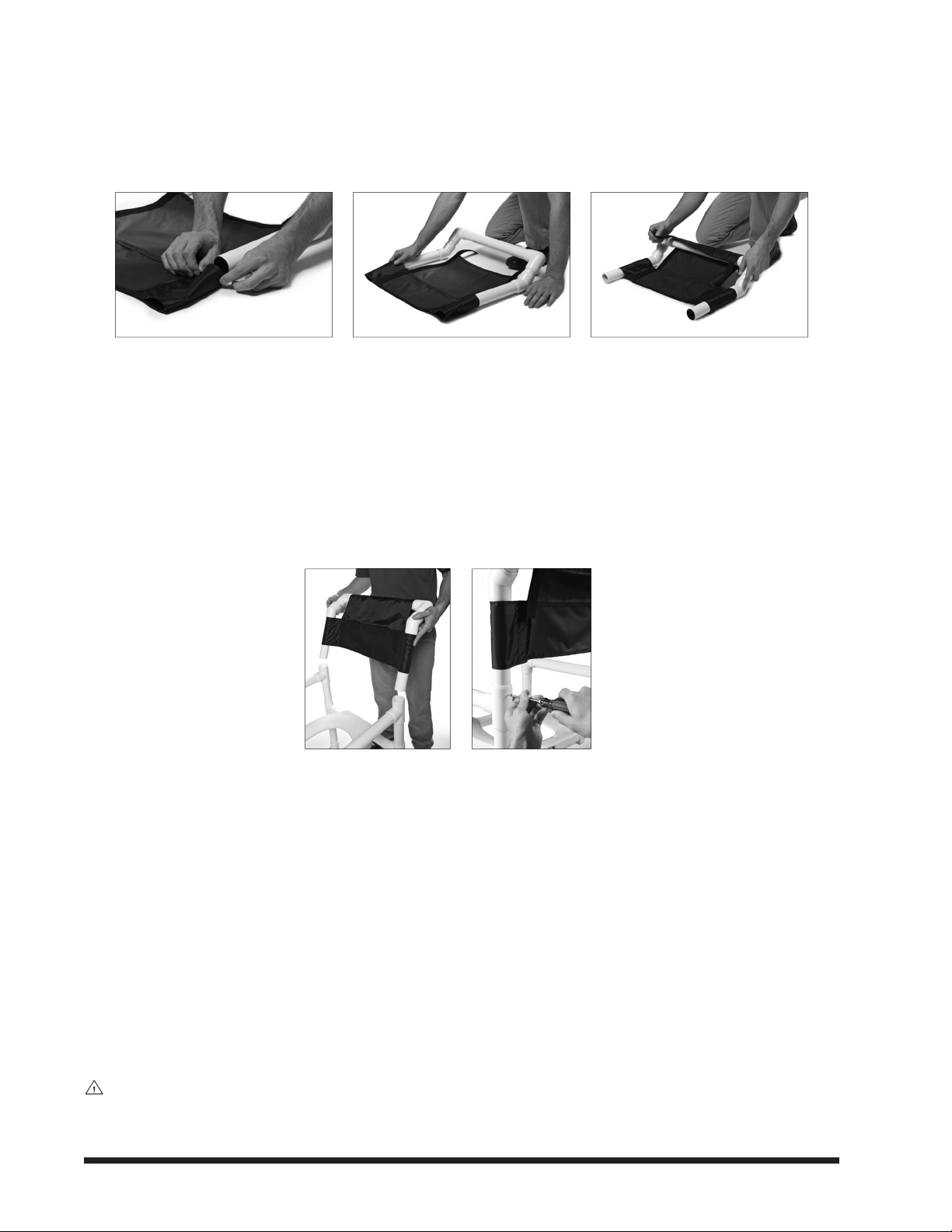

Fig. 1 Fig. 2 Fig. 3
1. Busque el tapizado del respaldo y el respaldo.
2. Coloque el respaldo en una supercie plana.
3. Deslice el tapizado del respaldo sobre el respaldo tubería como se muestra en las
Figs. 1 y 2.
4. Coloque el gancho y lazo sobre la parte superior del respaldo como se muestra en la
Fig. 3.
Sujetando el Respaldo:
Fig. 4 Fig. 5
1. Bloquee las ruedas traseras para evitar que la Silla de Ducha se mueva durante
el montaje: pise la palanca de rueda trasera y presione hacia abajo para bloquear
(desbloquear: empuje la palanca de rueda trasera hacia arriba).
2. Localice las dos guías de canal en el lado posterior de la estructura de la silla cerca
del asiento. Deslice los tubos de apoyo del respaldo en las guías del canal tal como se
muestra en la Fig. 4.
3. Asegúrese de que los tubos se pulsa hasta el fondo y los tubos de apoyo del respaldo
son pares.
4. Localice los dos tornillos de cabeza de cruz.
5. Inserte los tornillos a través los agujeros perforados previamente en los tubos del
respaldo, y use un destornillador de cruz para apriete los tornillos como se muestra
en la Fig. 5.
ADVERTENCIA: Asegúrese de que el respaldo esté correctamente instalado y
todo la ferretería esté apretado antes de proceder.

89180-INS-LAB-RevB13 7
OPERACIÓN
La Serie 89180 La Serie 89220
ADVERTENCIA: Asegúrese de que la Silla de Ducha se monta tal como se
describe y el asiento está en posición hacia abajo antes de usar. Si la Silla de
Ducha no está ensamblado e instalado en la manera correcta, daño personal y a
la Silla de Ducha puede ocurrir.
Centro de Gravedad Durante Uso
El punto en que la Silla de Ducha se incline hacia delante, hacia atrás o hacia un lado
está determinada por su centro de equilibrio y estabilidad, y el centro de equilibrio y
estabilidad se ve afectada por la posición del cuerpo del usuario y la distribución del
peso. Si no obedece las siguientes advertencias, caerse o volcarse pueden ocurrir y
pueden causar herida personal grave.
ADVERTENCIA: Para evitar caerse o volcarse:
Pídale a alguien que le ayude hasta que conozca los puntos de equilibrio de su
Silla de Ducha y la forma de evitar volcarse.
NO coloque ningún peso a la baja sobre un brazo a la vez. Si se utiliza el brazo
para mantener el equilibrio, sujete los dos brazos a la vez para distribuir el peso
por igual.
NO ponga peso hacia abajo en el respaldo.
NO se estire o incline si debe cambiar su peso para hacerlo. Pida ayuda o utilizar
un dispositivo para ampliar su alcance.
No trate de alcanzar un objeto si debe seguir adelante en su asiento tanto que
los glúteos no se quedan en pleno contacto con el asiento, la creación de una
posición insegura, la región glútea deben permanecer en contacto con seguridad
en todo momento.
NO se incline hacia atrás para llegar a un objeto.
MANTENIMIENTO
ADVERTENCIA: Asegúrese de que todos los componentes y accesorios de
montaje de la Silla de Ducha estén bien instalados antes de cada uso.
Para limpiar la Silla de Ducha: use un jabón suave y agua, enjuague con agua limpia, y seque
con un paño suave. Asegúrese de que la Silla de Ducha está bien enjuagado antes de usar.
s AVISO: NO utilice disolventes orgánicos, limpiadores abrasivos, o estropajos en
cualquier parte de la Silla de Ducha.

89180-INS-LAB-RevB13 8
GF Health Products, Inc. no es responsable por errores tipográcos. Para obtener la información más actualizada y vigente relativa a los envases, garantías,
productos y especicaciones, incluyendo la versión más actualizada de estas instrucciones, por favor visite nuestro sitio web en www.grahameld.com.
Graham-Field y Lumex son marcas registradas de GF Health Products, Inc.
© 2013 GF Health Products, Inc. • 2935 Northeast Parkway, Atlanta, GA 30360 • tel [phone] • fax [phone] • Fabricado en China
www.grahamfield.com
GARANTÍA LIMITADA DE POR VIDA
Calidad es el sello de todos de los productos de GF Health Products, Inc. “Graham-Field”.
De conanza por profesionales de cuido de salud y usuarios por más de 50 anos, Lumex
tiene una línea completa de asistencia para pacientes y asientos especializada de asistencia
sanitaria. La Garantía Limitada de por Vida es un expresión de nuestro conanza en los
materiales y factura de nuestros productos de calidad.
GF Health Products, Inc. garantía las partes especícas de estos modelos de Lumex
escritos en el forro de estas instrucciones para la vida del producto que se dene como
tres (3) años sobre ser libre de defectos en materiales y factura cuando usado por el
propósito entendido, sobre condiciones normales, y próvido que el producto reciba cuido
y mantenimiento apropiado. Partes cubiertos debajo de esta garantía incluyen: marco y
componentes de posicionar el marco. Artículos especícos “excluidos” de esta garantía de
cual quiere tipo: “TODAS” otras partes no mencionados especícamente arriba. La garantía
no se extenderá a componentes no durables como asientos, echadores / ruedas, tela del
respaldo, etc, cuales son sujetos a desgasto normal y requieren remplace periódico. Esta
garantía no incluye cargos de labor incurridos con instalación de partes de reemplazo o
cargos de transporte o carga asociados al fabricante. La única obligación de Graham-Field y
su solución exclusiva bajo esta garantía se limitará a la reparación y / o sustitución.
Para obtener el servicio de garantía, póngase en contacto con el distribuidor al que
le compró el producto de Graham-Field. En caso de no recibir el servicio de garantía
satisfactoria, por favor escriba directamente a Graham-Field en la dirección indicada.
Proporcione el nombre del distribuidor, su dirección, el numero de modelo del producto,
la fecha de la compra, indicar la naturaleza de la falla y el numero de la lista de la serie
y / o el lote en el producto. Graham-Field puede decidir que el producto será devuelto
a la inspección de garantía sin embargo NO devuelva el producto a nuestro centro de
distribución del contenido sin el consentimiento previo y autorización de devolución.
La garantía no se aplicará a los problemas derivados del desgaste normal o por no
seguir las instrucciones que se incluyen para el uso y cuidado / mantenimiento. Además,
la garantía anterior no se aplicará a los productos en serie si el número de serie se ha
retirado o borrado, los productos sujetos a negligencia, accidente, operación indebida,
mantenimiento o almacenamiento, o productos modicados y / o se utilizan con las piezas
o los accesorios no autorizados sin consentimiento de Graham-Field.
Las garantías que guran en este documento contiene todas las declaraciones y garantías
en relación con la materia objeto de este documento, y sustituyen todas las negociaciones
previas, acuerdos y entendimientos con respecto a la misma. El receptor del presente
documento reconoce y declara que no ha basado en ninguna declaración, armación,
garantía, contrato de garantía u otra promesa, excepto los establecidos en este documento.
Para información adicional de este producto de Lumex o esta garantía, por favor de llamar
a su distribuidor autorizado de Graham-Field.
